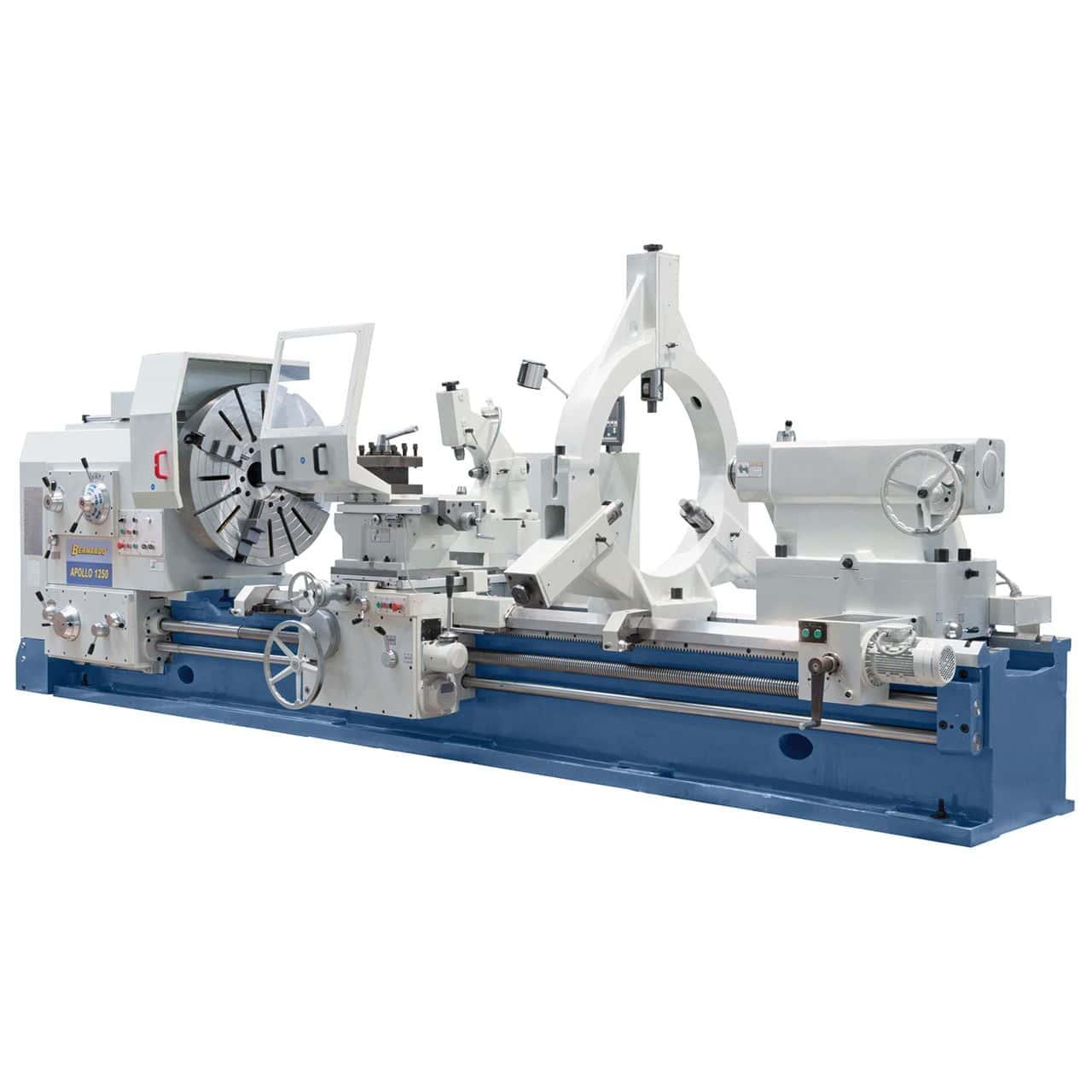

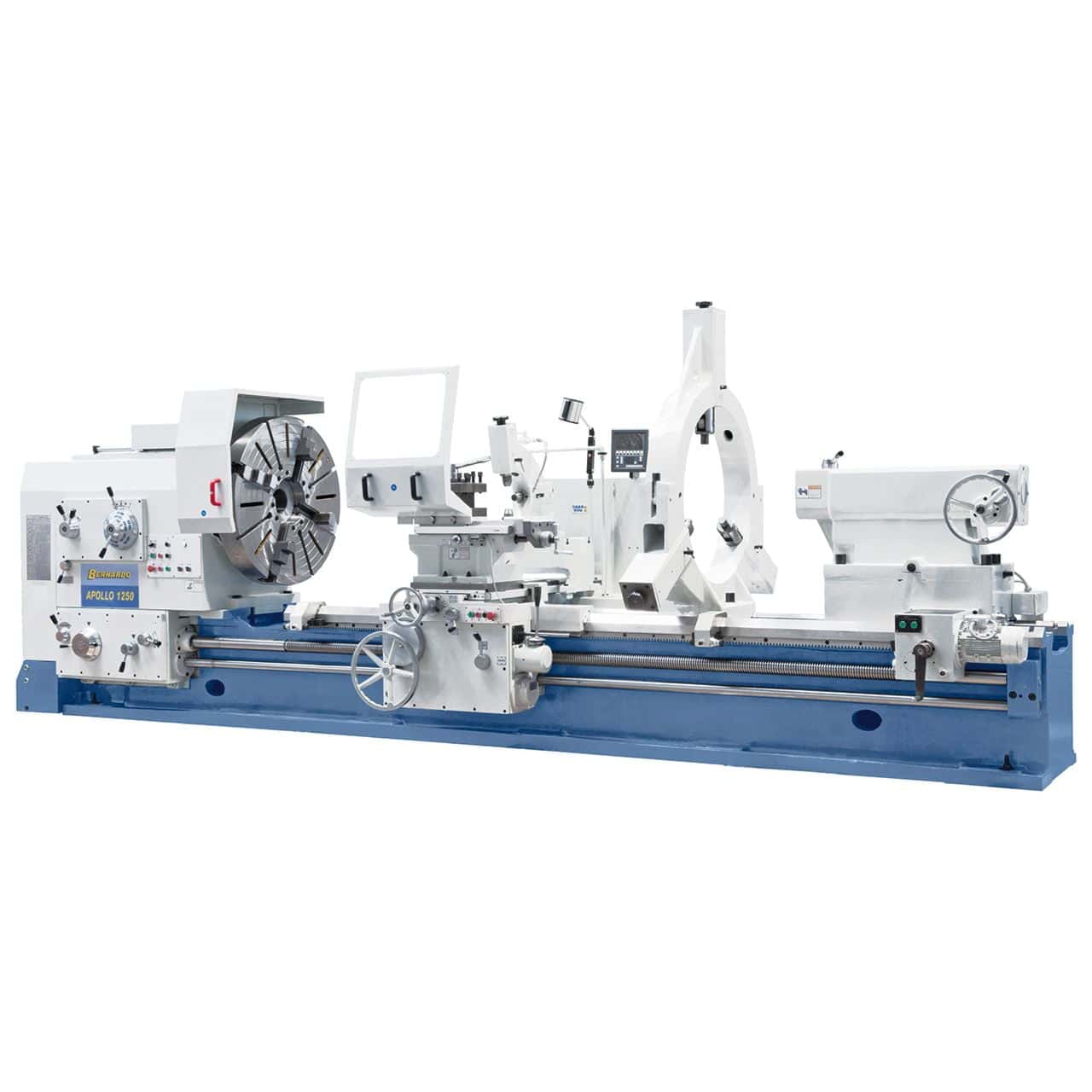

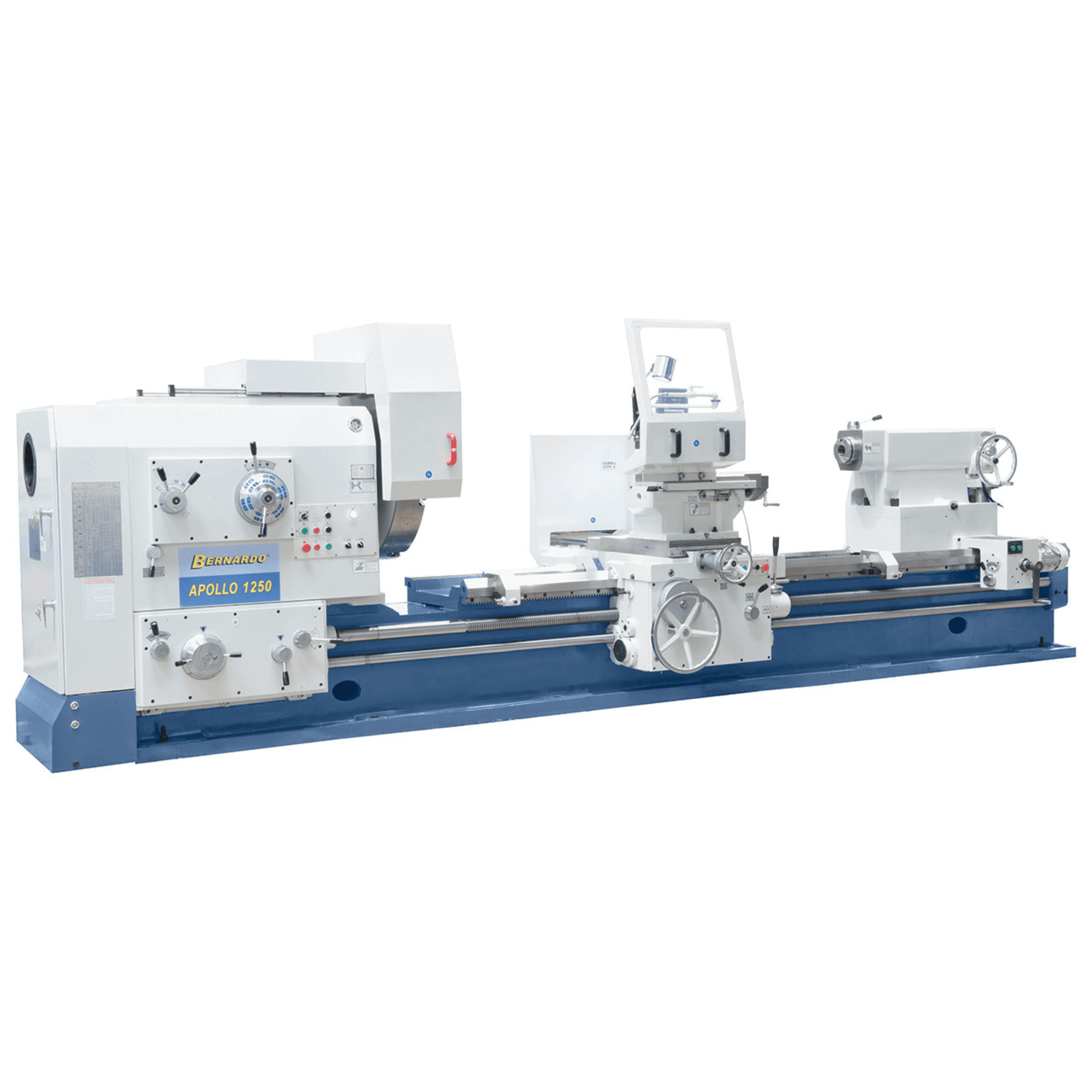

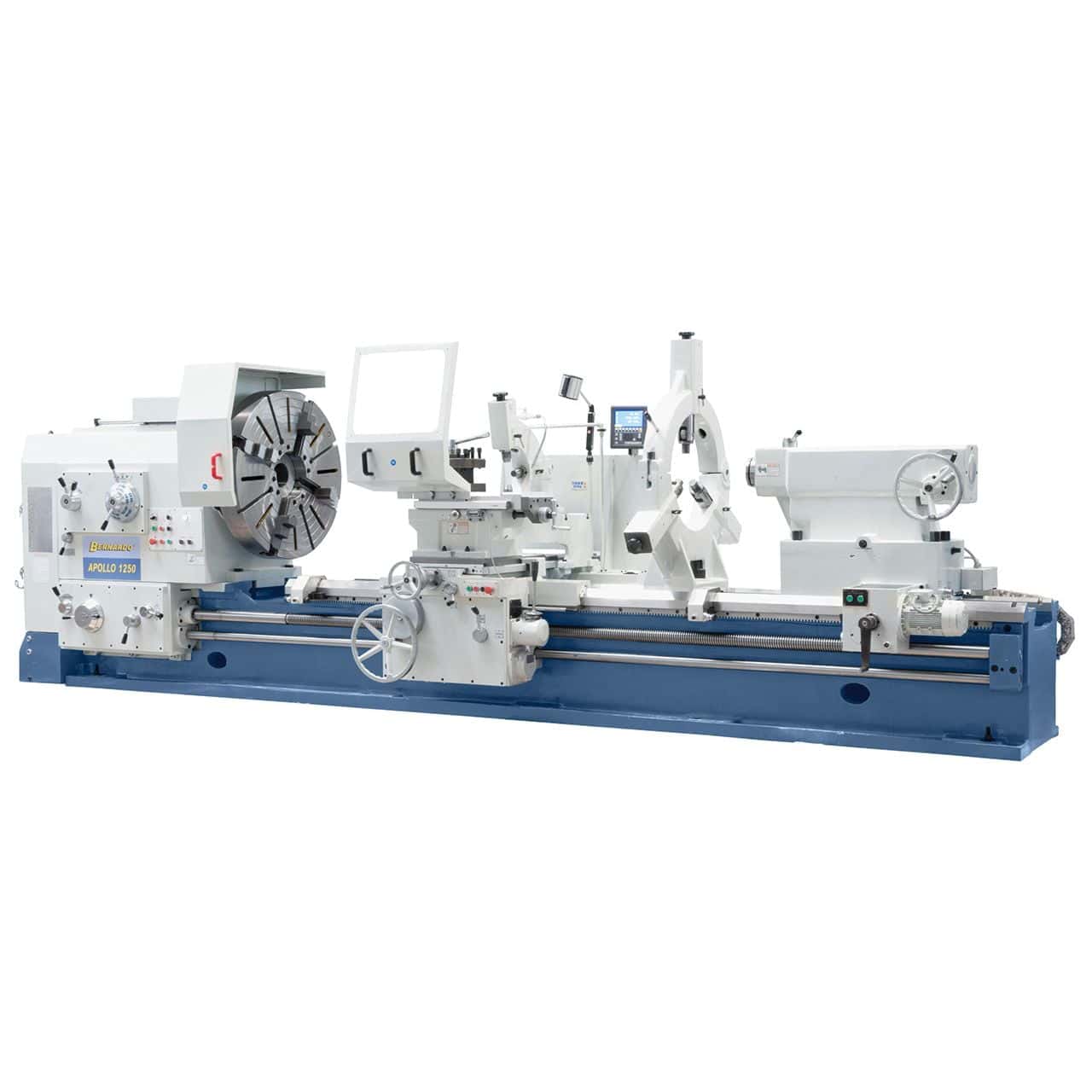

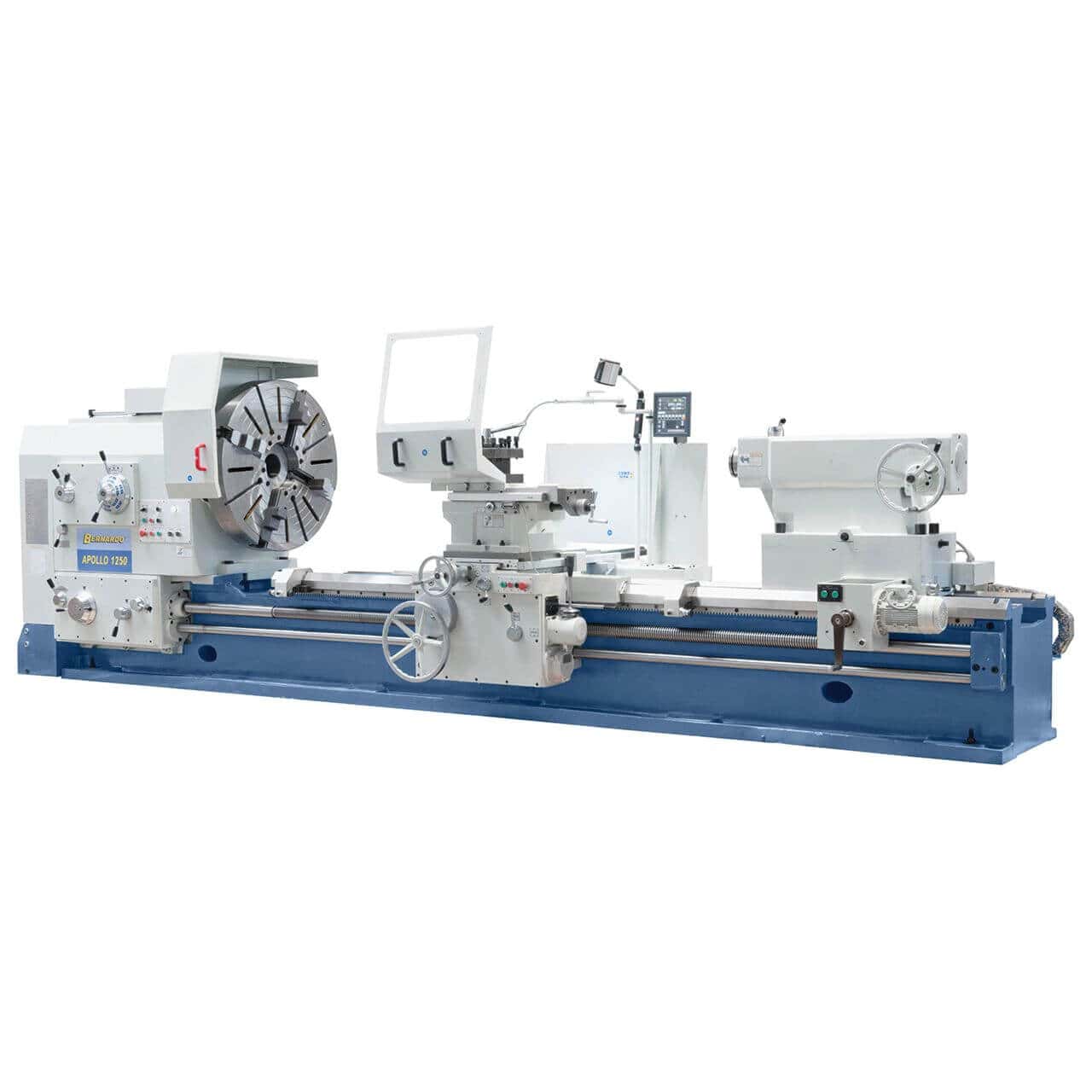

Bernardo Tornio Apollo 1000 x 5000 con visualizzatore digitale a 3 assi
Il Bernardo Apollo 1000 x 5000 è un tornio parallelo pesante progettato per lavorazioni industriali di grandi dimensioni fino a 6.000 kg. Con una distanza tra le punte di 5000 mm e un diametro tornibile sul banco di 1000 mm, si posiziona come soluzione ideale per il settore navale, energetico e meccanico pesante.
Il visualizzatore digitale a 3 assi ES-12 V incluso assicura un controllo preciso e rapido delle lavorazioni, mentre il bancale in ghisa, le guide temprate e la trasmissione con frizione idraulica garantiscono rigidità, affidabilità e lunga durata.
✅ Caratteristiche principali
• Bancale indeformabile, resistente e privo di vibrazioni per torniture precise
• Trasmissione avanti/indietro con albero cardanico e frizione idraulica

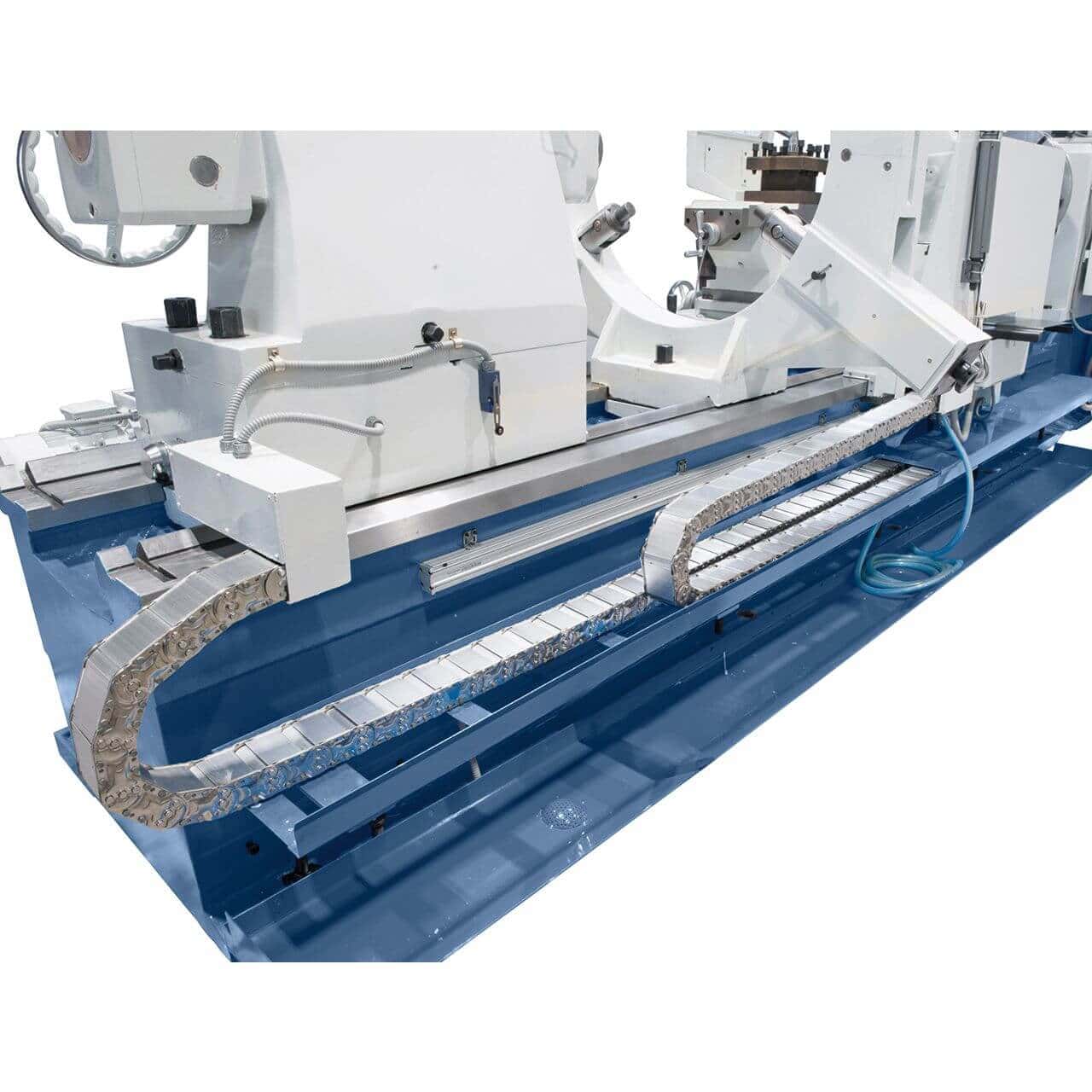

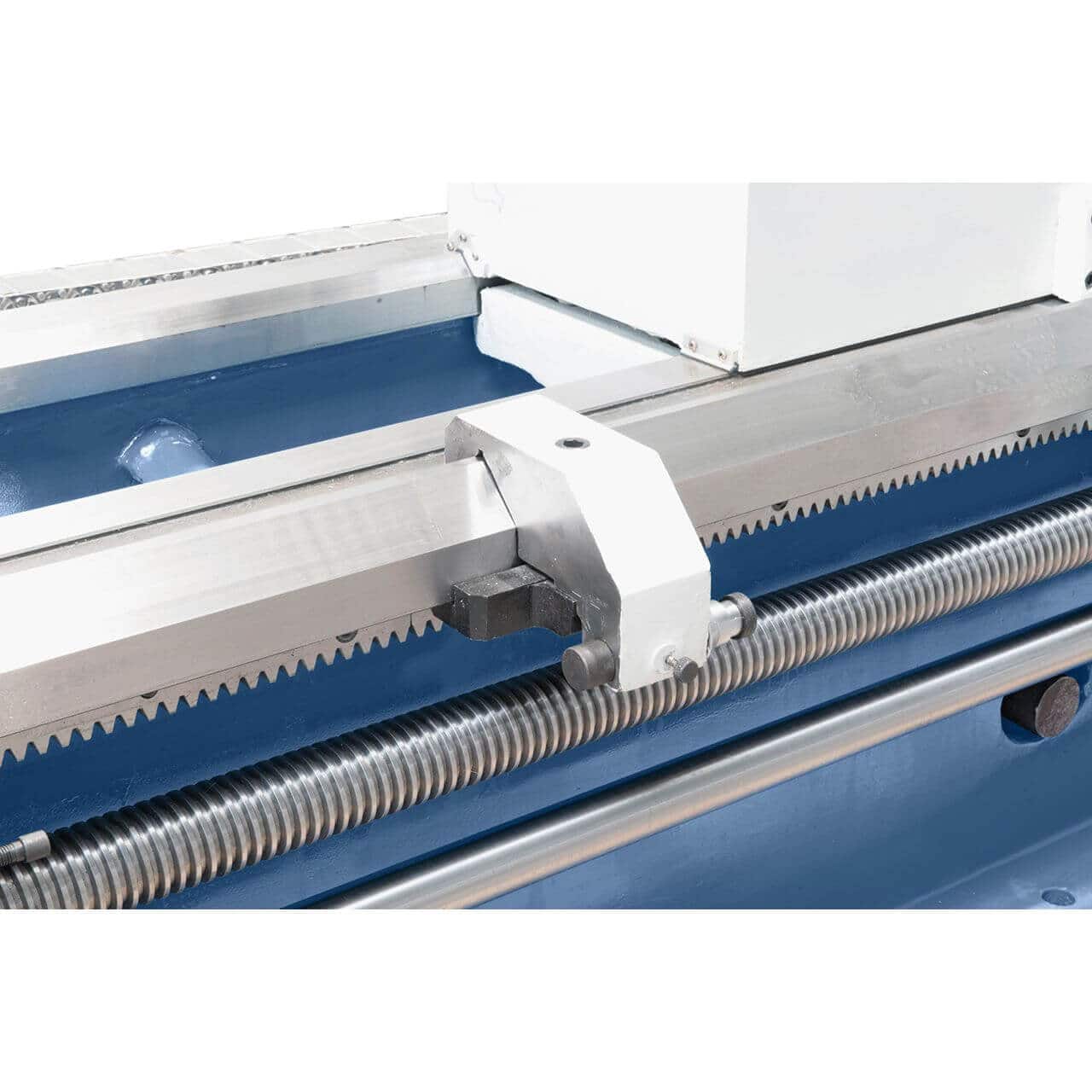

• Guide temprate a induzione e rettificate di grandi dimensioni

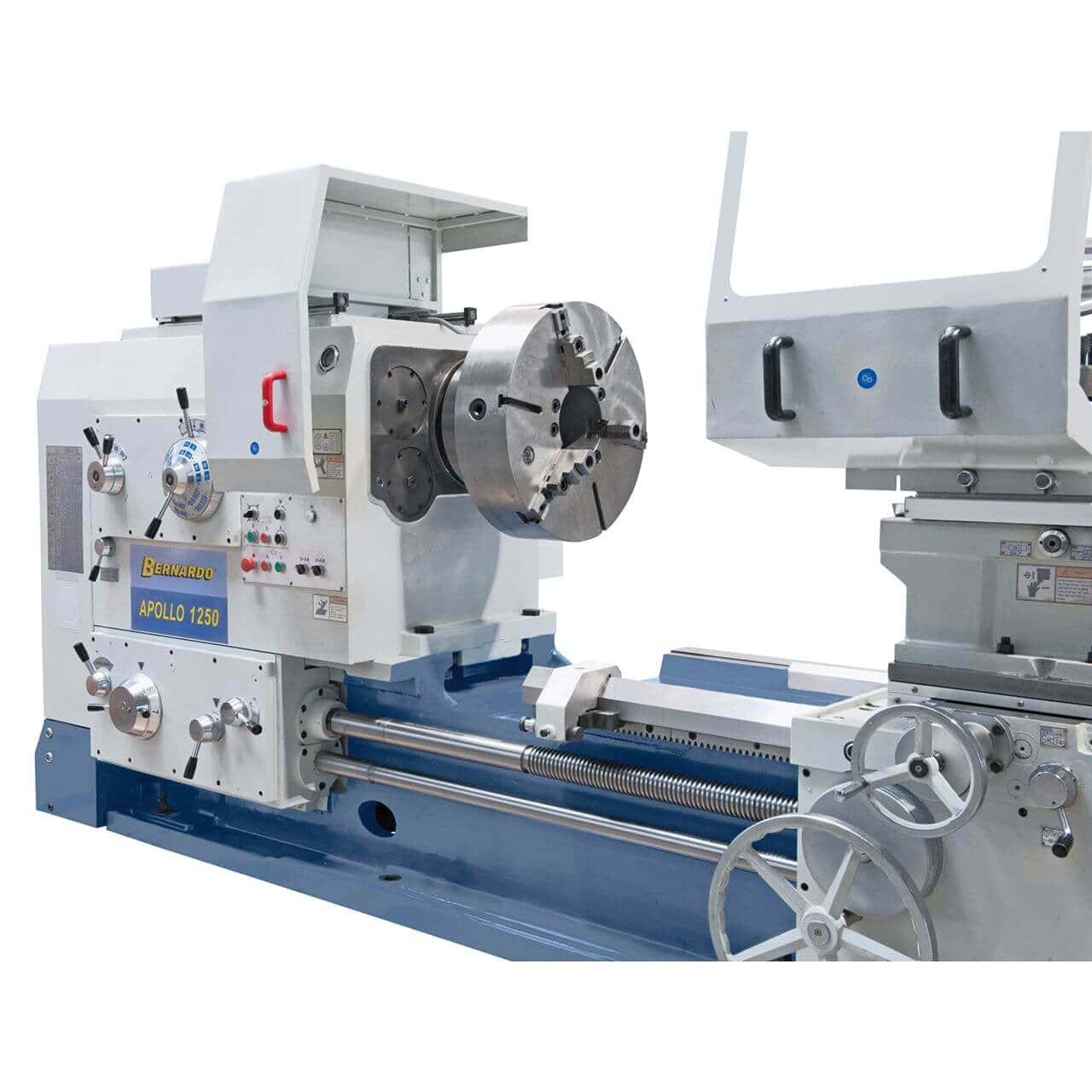

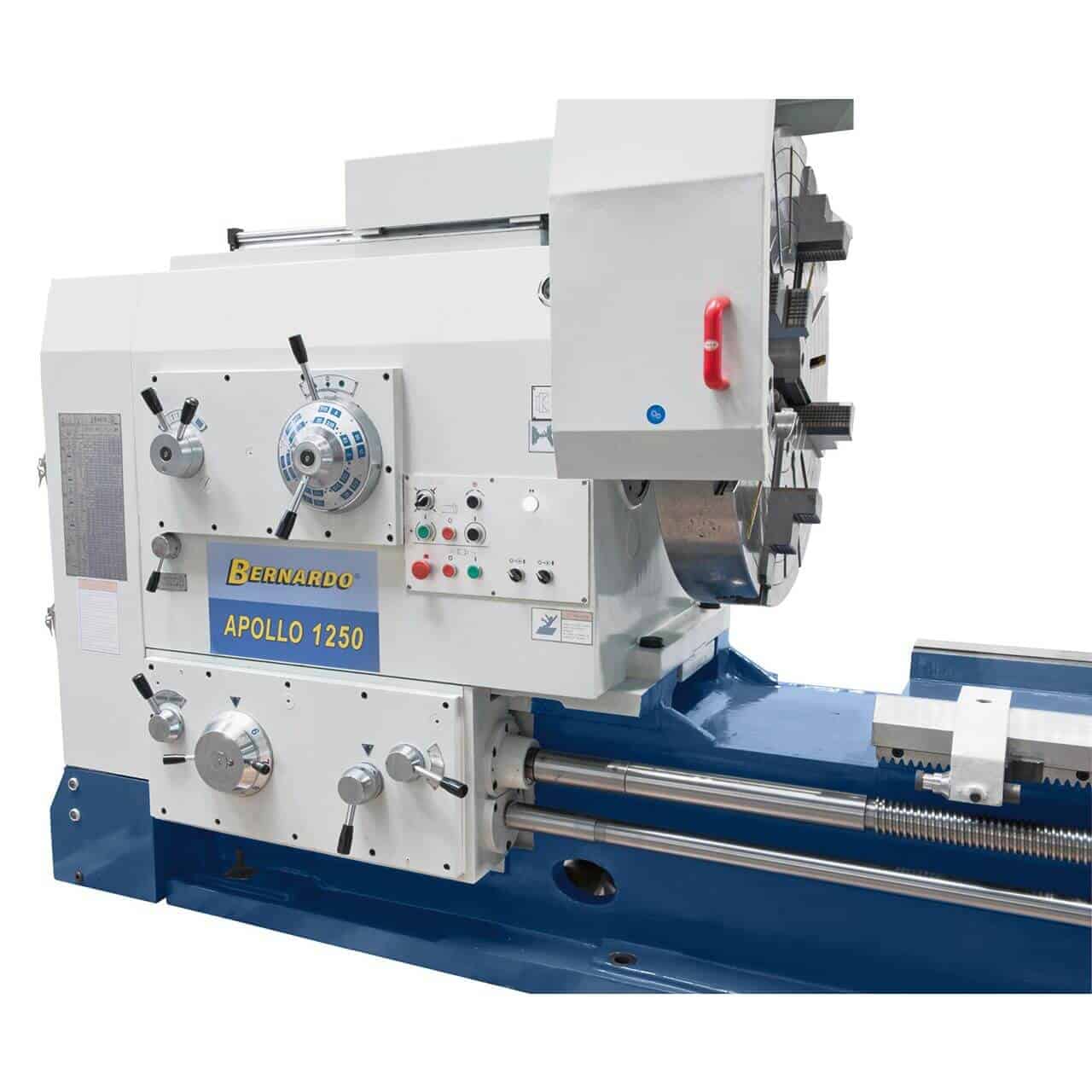

• Testa in ghisa a pareti spesse per massima rigidità e stabilità

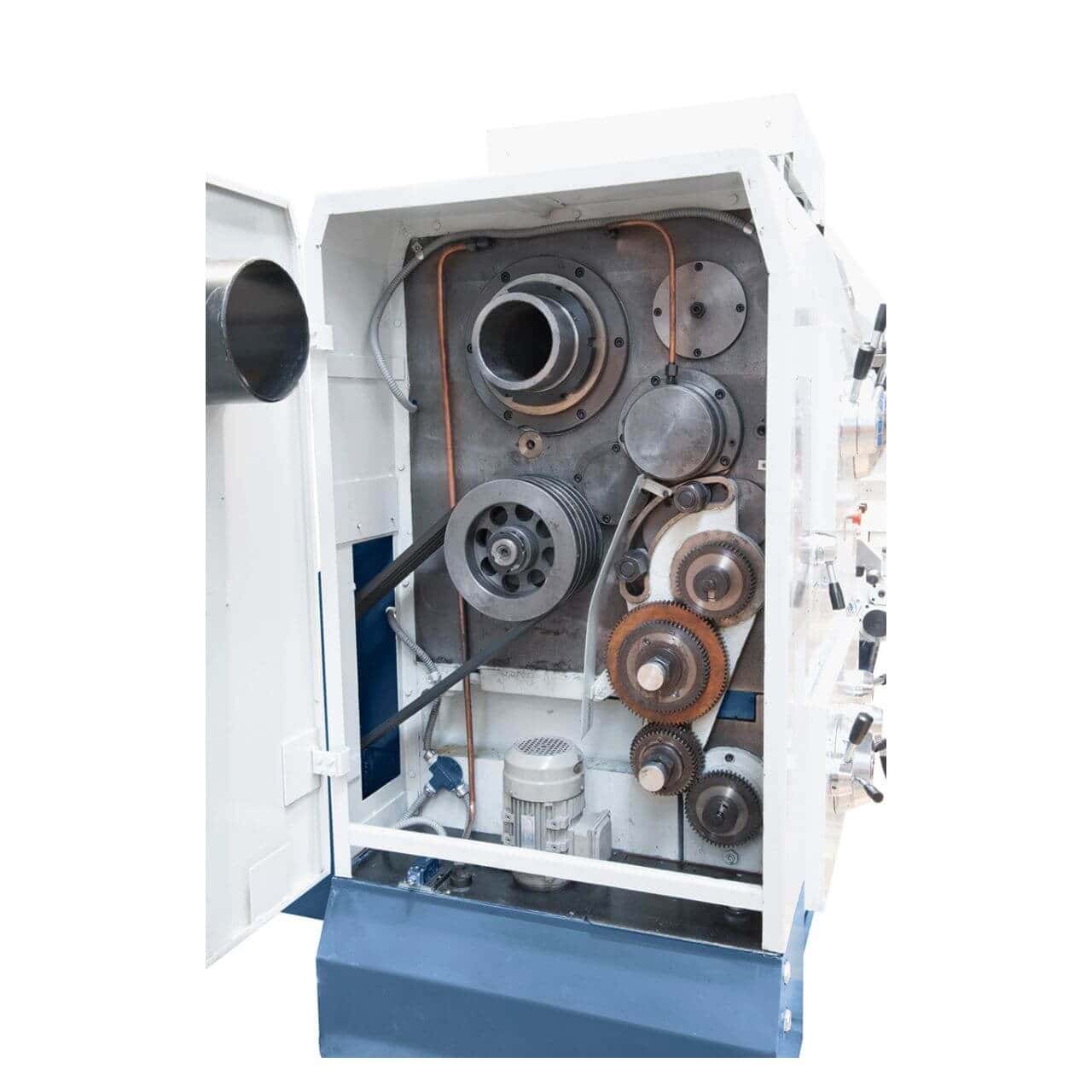

• Ingranaggi e alberi temprati e lucidati anche nell’unità di avanzamento
• Gamma di velocità estesa con 36 rapporti (3,15 – 400 giri/min)
• Avviamento dolce del mandrino tramite accoppiamento meccanico

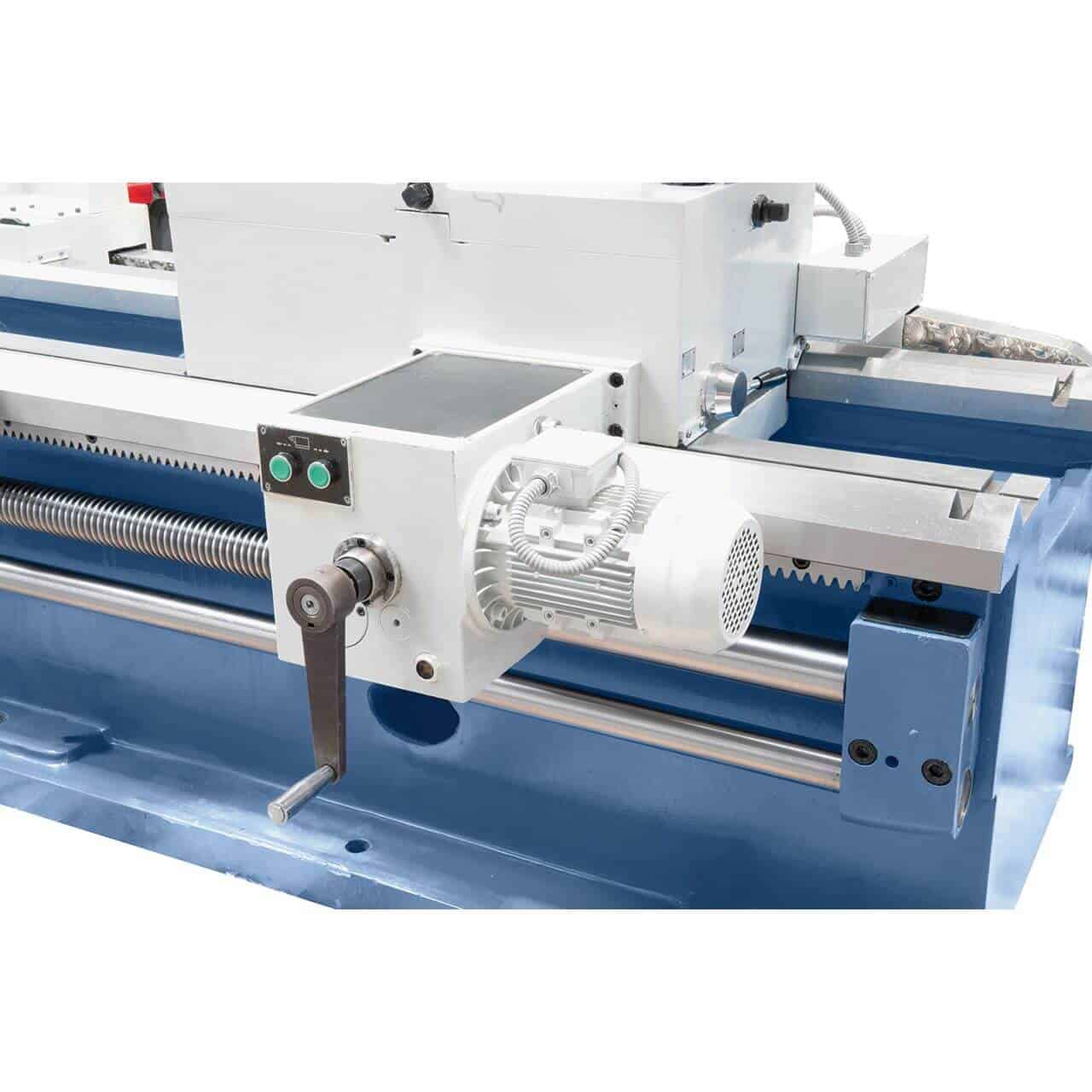

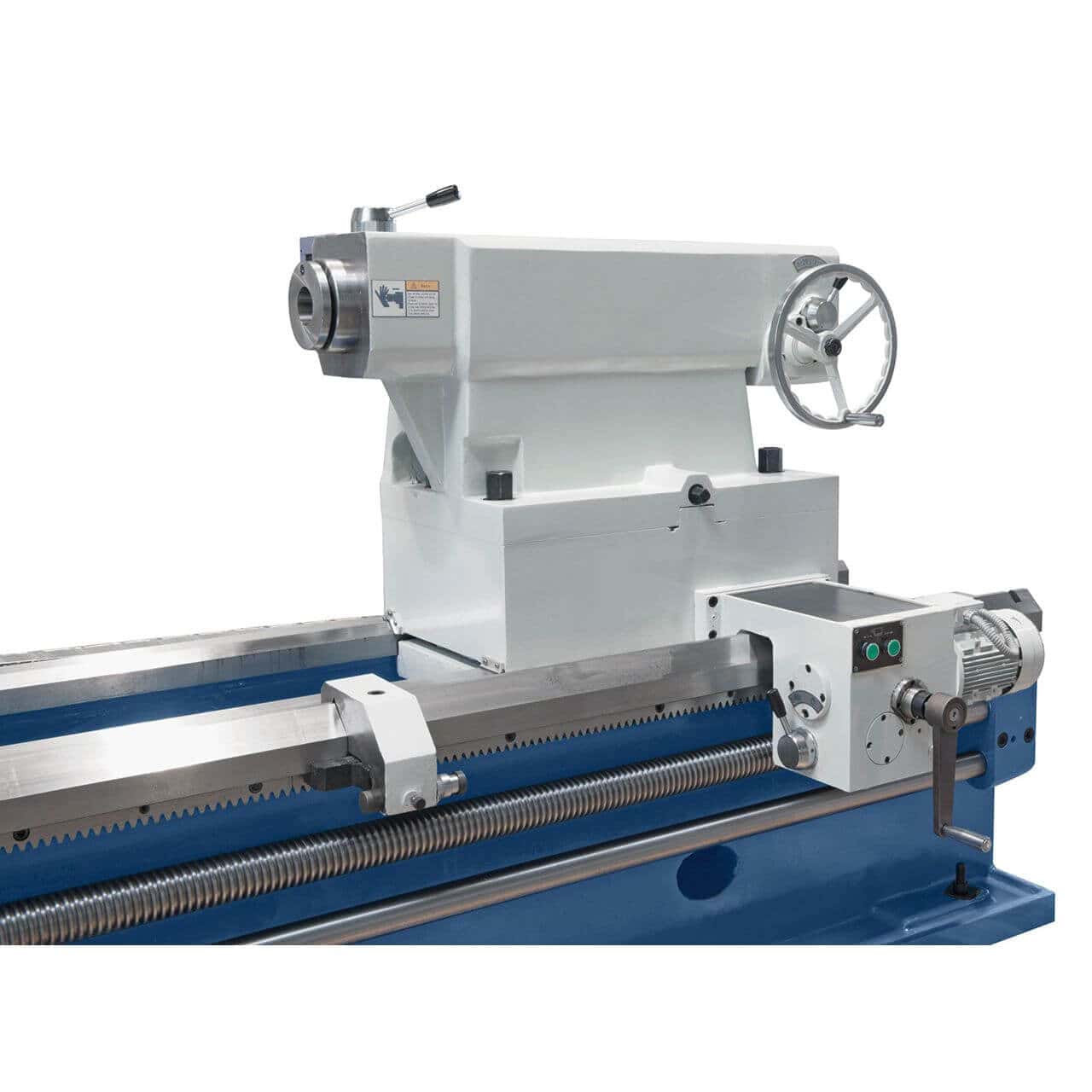

• Contropunta motorizzata con canotto Ø 160 mm e corsa da 300 mm

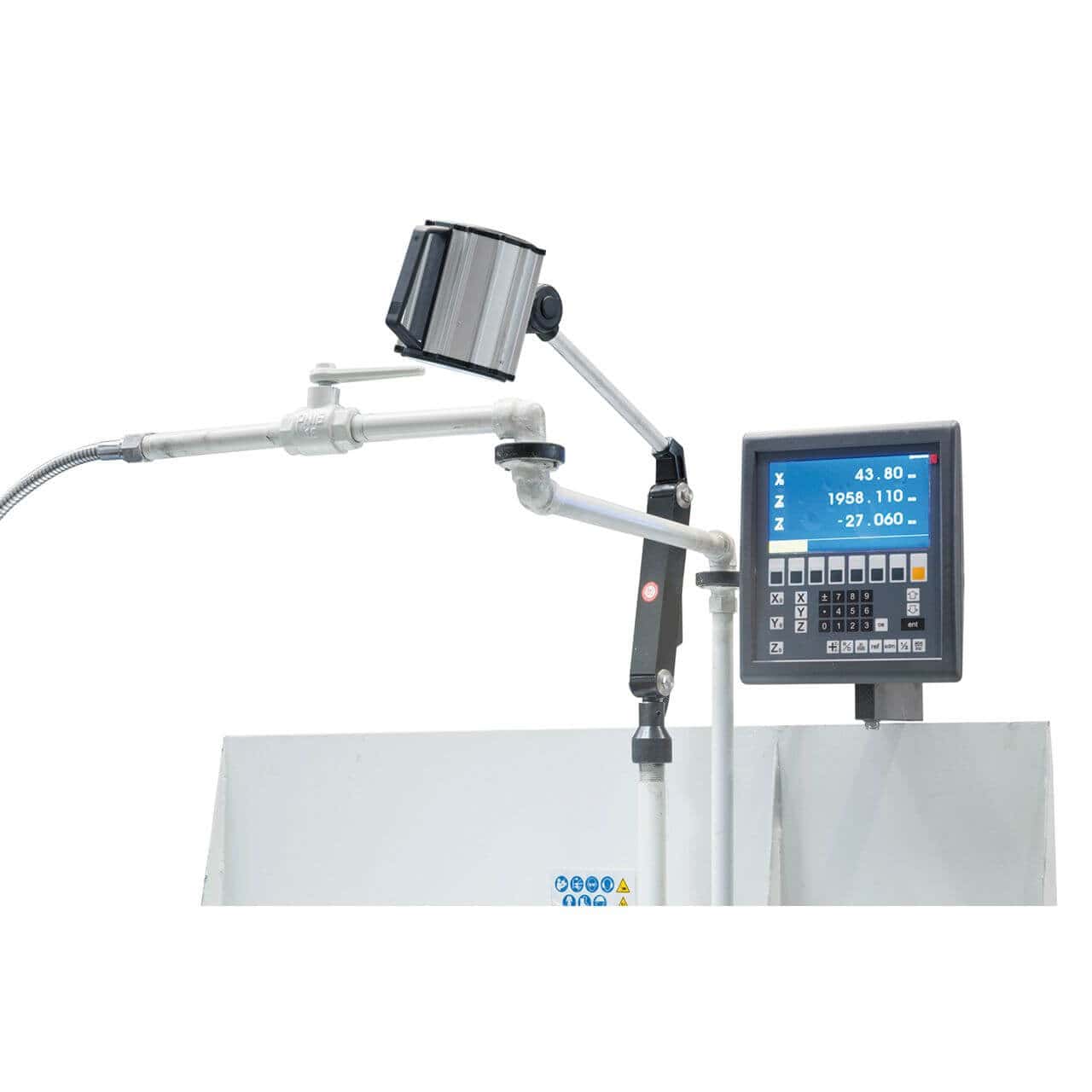

• Visualizzatore digitale a 3 assi ES-12 V di serie per alta precisione
• Ideale per lavorazioni gravose e continuative su pezzi lunghi
📊 Tabella tecnica
| Caratteristica | Valore |
|---|---|
| Distanza tra le punte | 5000 mm |
| Diametro tornibile sul banco | 1000 mm |
| Diametro tornibile sopra il carrello | 650 mm |
| Corsa asse X | 510 mm |
| Corsa asse Z | 4800 mm |
| Corsa asse Z1 | 300 mm |
| Peso massimo pezzo | 6000 kg |
| Larghezza bancale | 755 mm |
| Inclinazione slitta superiore | ± 180° |
| Velocità mandrino (avanti/indietro) | (24) 3,15–315 / (12) 5–400 rpm |
| Foro mandrino | 130 mm |
| Attacco mandrino | ISO A2-15 |
| Avanzamenti (X / Z / Z1) | 0,064–12 / 0,032–6 / 0,016–3 mm/giro |
| Avanzamenti rapidi (X / Z) | 1870 / 3740 mm/min |
| Filettature metriche | (45) 1–120 mm |
| Filettature diametrali | (42) 30–1/4 DP |
| Filettature modulo | (46) 0,5–60 mm |
| Filettature Whitworth | (48) 0,5–60 GPZ |
| Contropunta (cono/Ø) | MT 80 / Ø 160 mm |
| Corsa canotto contropunta | 300 mm |
| Regolazione trasversale contropunta | ± 2,5 mm |

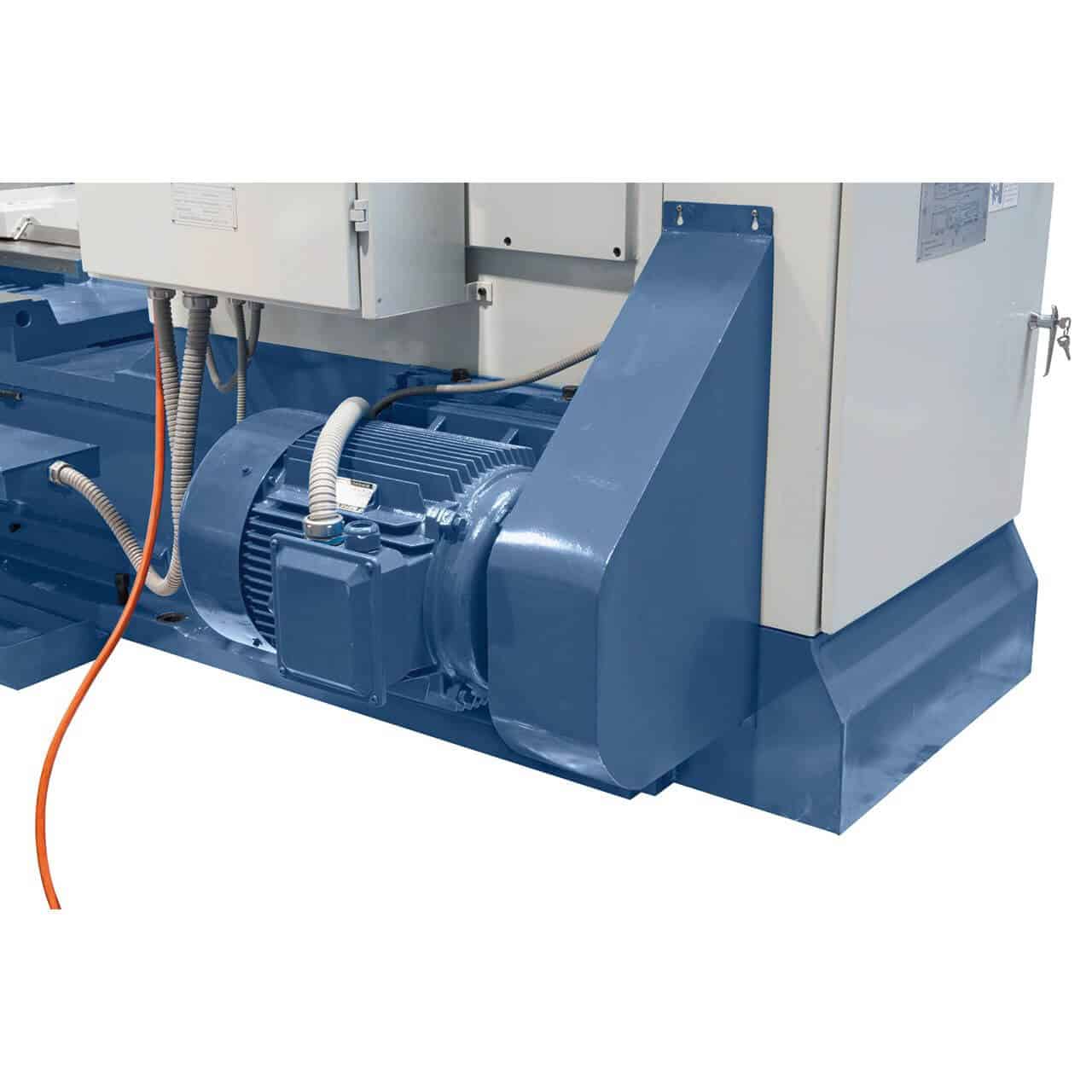

| Potenza motore | 22 kW |
| Dimensioni (L x P x H) | 8,1 x 1,81 x 1,79 m |
| Peso | ca. 12.650 kg |
📦 Contenuto della confezione
• Visualizzatore digitale a 3 assi ES-12 V con display LCD

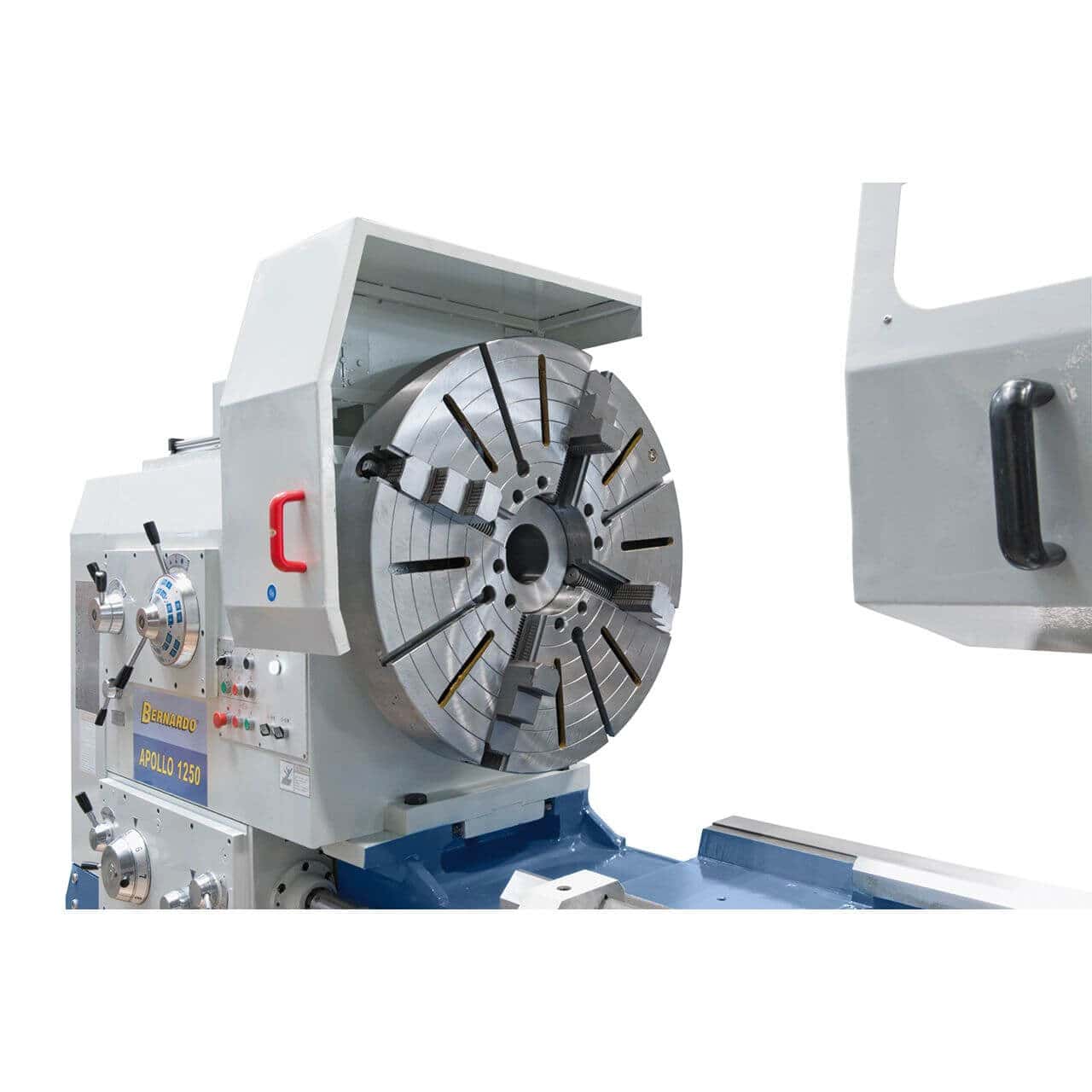

• Mandrino indipendente Ø 1000 mm

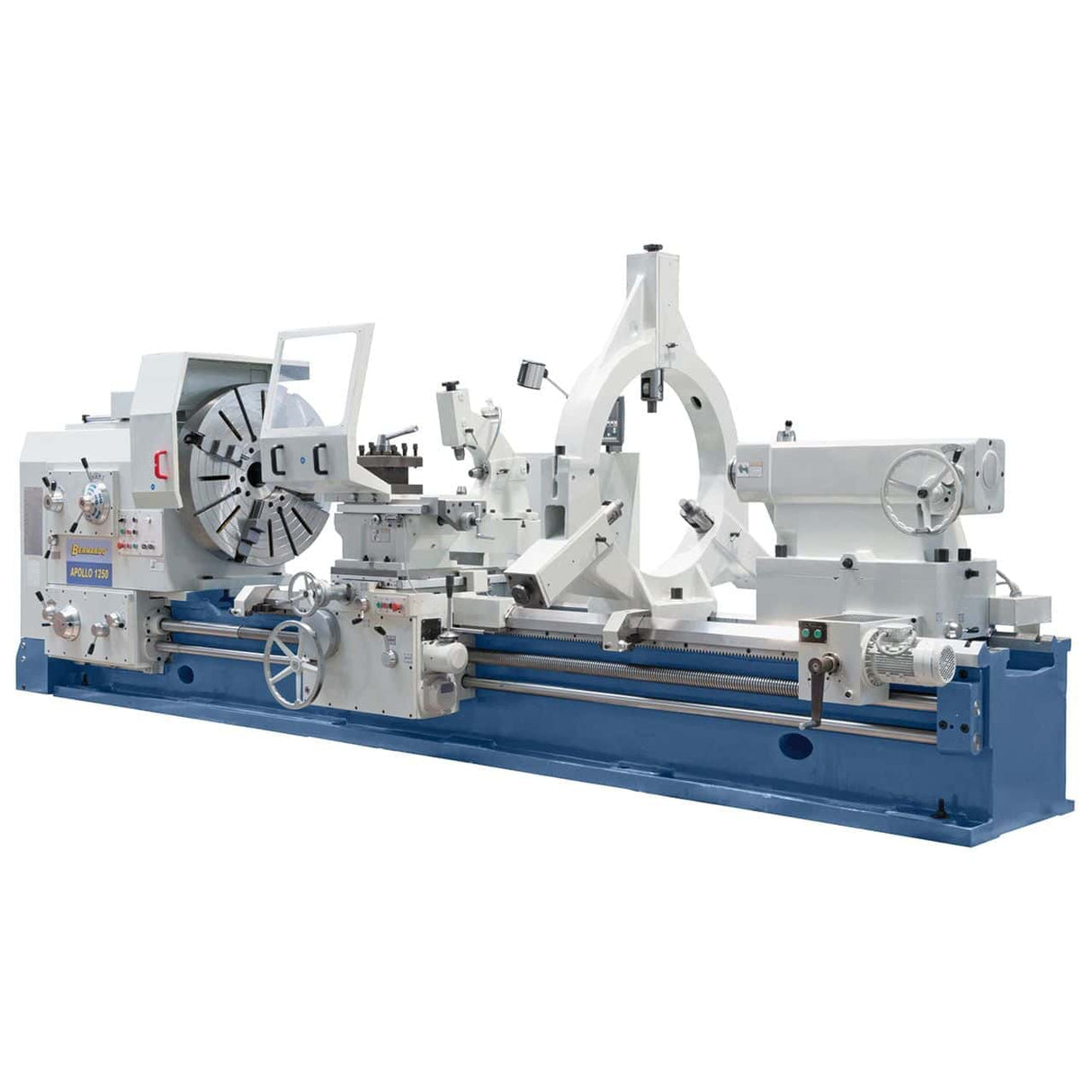

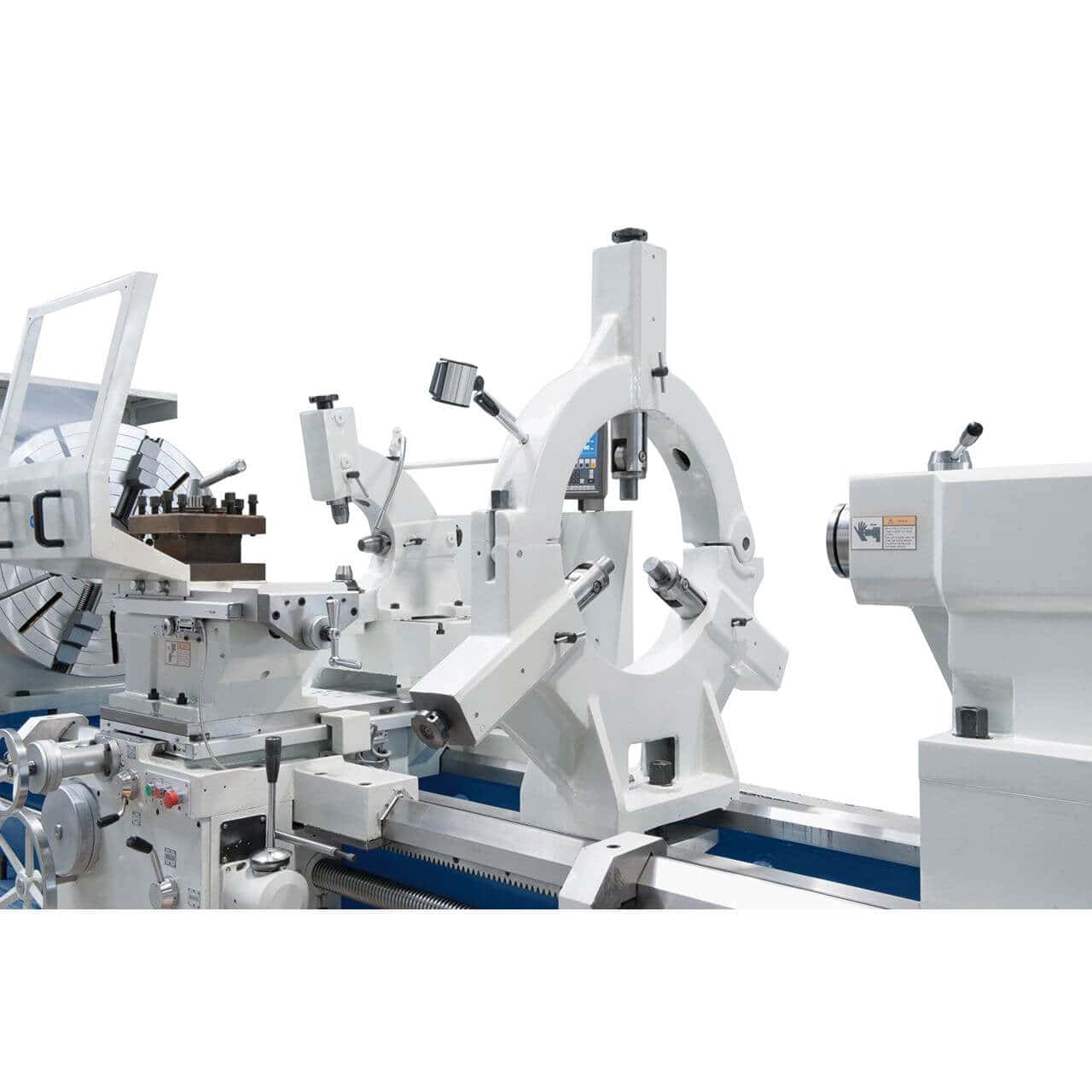

• Lunetta fissa (passaggio 50–470 mm)
• Lunetta mobile (passaggio 50–220 mm)
• Contropunta motorizzata
• Contropunte fisse
• Lubrificazione centralizzata
• Riempimento iniziale con Shell Tellus 46

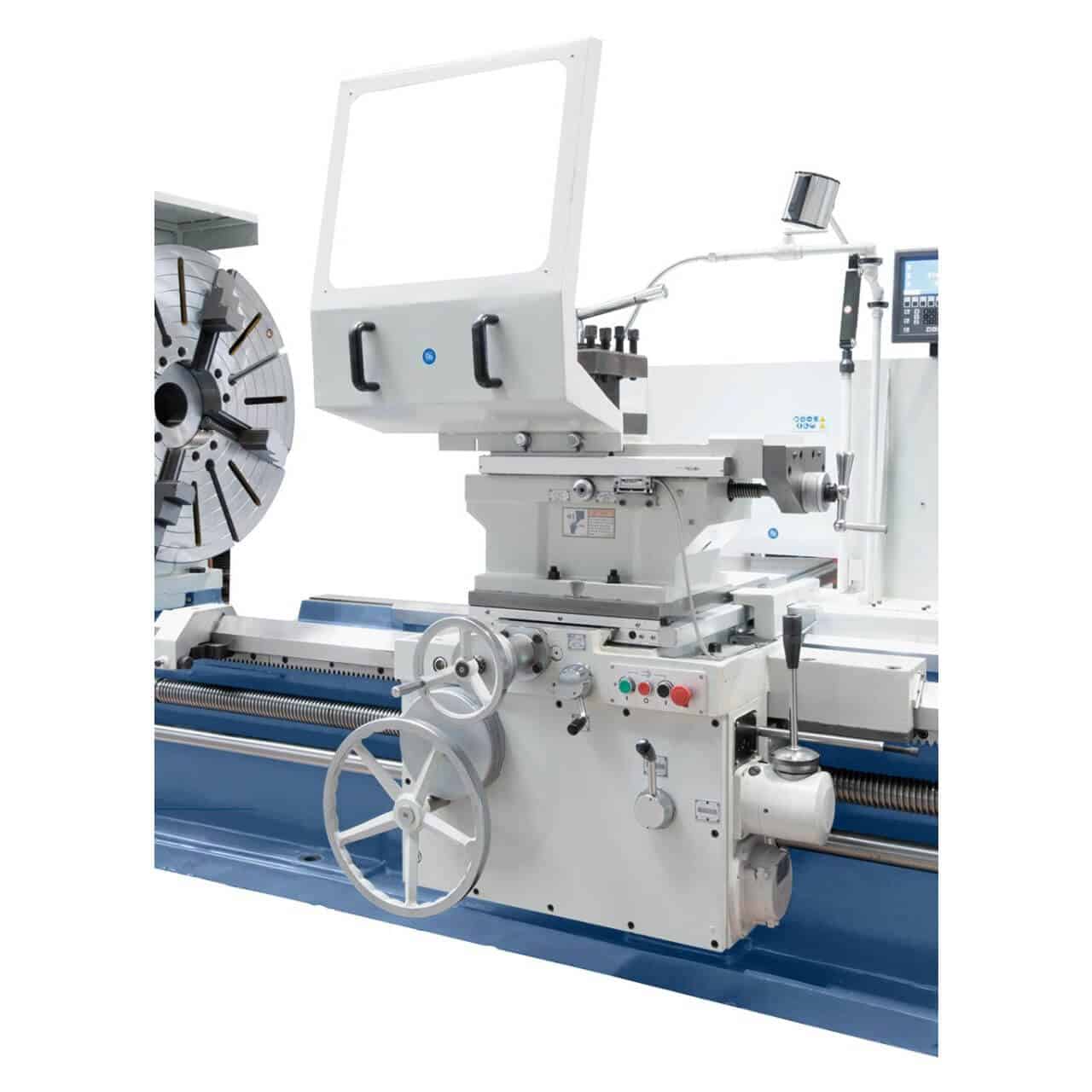

• Torretta portautensili a 4 posizioni
• Copertura protettiva torretta portautensili
• Impianto refrigerante
• Lampada LED macchina
• Bussola conica Morse
• Tirafondi di ancoraggio
