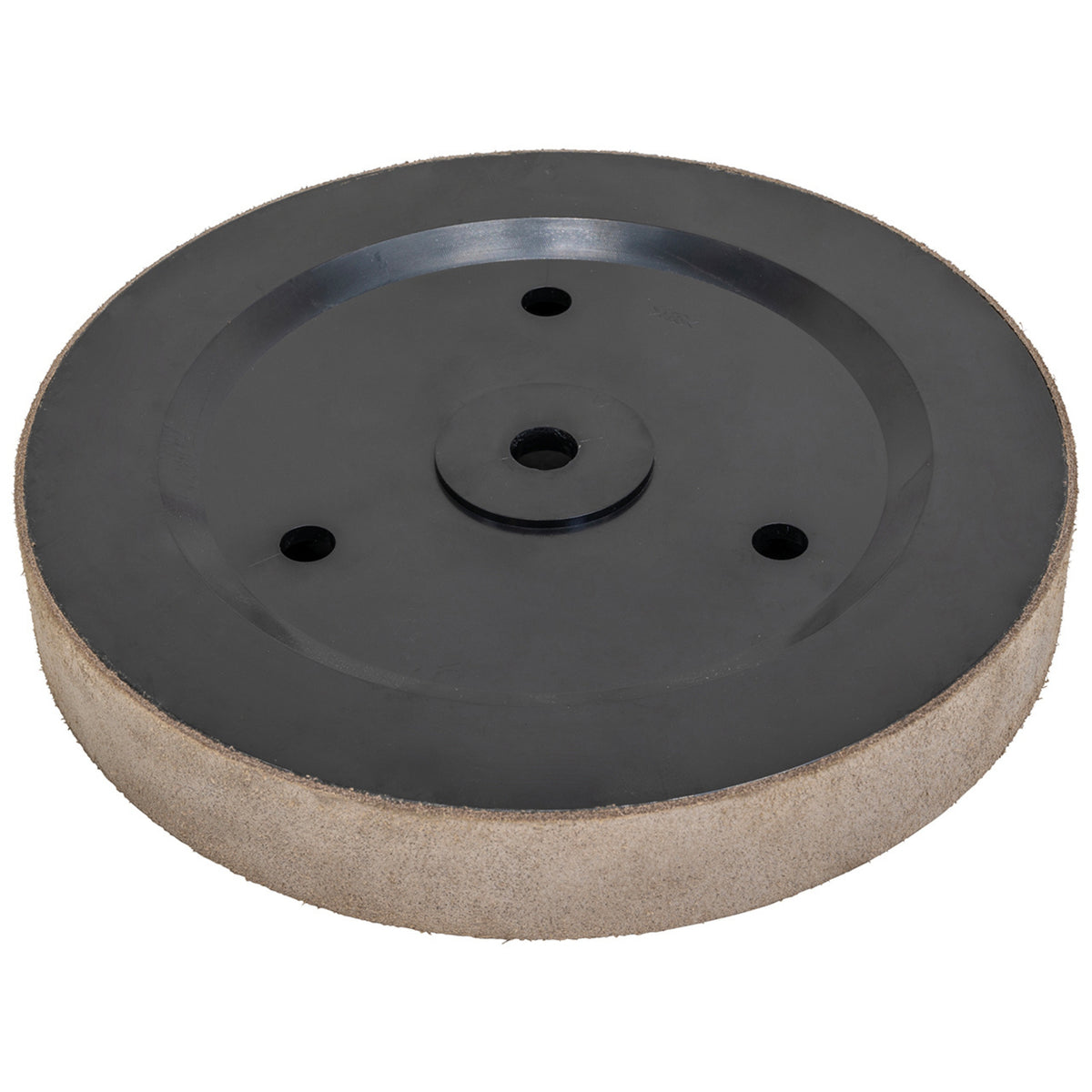

Bernardo lederen slijpschijf voor NTS 200 – Ø 200 × 30 mm, midden Ø 12 mm
Slijp- en hoonschijven van leer zijn een essentiële stap in de voorbereiding en het onderhoud van snijgereedschap. In tegenstelling tot slijpschijven die agressief materiaal verwijderen, zorgt leer voor een spiegelglad oppervlak en de toepassing van fijnkorrelige schuurpasta voor precisieslijpen.
In de context van de NTS 200 draaibank wordt deze schijf gebruikt voor de laatste fase van het slijpen van snelstaal (HSS) gereedschap. De diameter van 200 mm en de middendiameter van 12 mm zorgen voor een constante omtreksnelheid en een robuuste constructie.
Productkenmerken van Bernardo:
- Greep van natuurlijk leer, gelijkmatig verdeeld over het gehele oppervlak
- Geschikt voor fijne slijpmiddelen (aluminiumoxide, diamant)
- Snelle montage met standaard M12-schroefdraad, compatibel met NTS 200-spankoppen
- Lage prijs en gewicht in vergelijking met geïmporteerde alternatieven
Voor wie is het Bernardo NTS 200 slijpsysteem met stalen slijpschijf geschikt? Leer
| Profiel |
Geschikt? |
Patroon |
| Ambachtsman / kleine werkplaats (metaaldraaibanken) |
Ideaal |
Het slijpen van HSS-gereedschap op locatie verlaagt de vervangingskosten en zorgt voor een constante precisie bij middelgrote productieruns. Cyclustijd 30-60 seconden per gereedschap, ROI na 20-30 slijpbeurten. |
| Industrieel onderhoud en reserveonderdelen |
Ideaal |
Een lederen slijpwiel voor spiegelglans is standaard voor het herstellen van de snijsnelheid van versleten gereedschap. Maakt revisie mogelijk in 5 minuten in plaats van 2-3 dagen voor externe bestellingen.
|
| Werkplaats voor het slijpen van gereedschap (diverse processen)
| Geschikt |
Voorwaardelijk nut: vereist een operator met ervaring in handmatig slijpen (leertijd 20-40 uur) en de beschikbaarheid van fijne slijppasta. Beperkte waarde voor kleine productieruns.
|
Niet geschikt voor:
- Werkplaatsen zonder ervaring met handmatig slijpen — risico op beschadiging van het gereedschap en frustratie van de gebruiker
- Bewerkingen met non-ferro gereedschappen (aluminium, koper) of massief hardmetaal — als leer beschadigd raakt door te harde materialen, wordt een alternatieve oplossing aanbevolen.
Technische specificaties
Afmetingen en montage
| Parameter |
Waarde |
| Buitendiameter |
200 mm |
| Breedte |
30 mm |
| Boordiameter / hart (draad) |
Ø 12 mm (M12 × 1,75 mm) |
| Nettogewicht |
10 kg |
| Vormtolerantie |
Volgens EN ISO 1302 (natuurleer, ±1 mm toegestaan) |
Materiaal en Samenstelling
| Parameter |
Waarde |
| Materiaal |
Natuurlijk, plantaardig gelooid leer |
| Hechting aan de ondergrond |
Permanente hechting op een fenolische kern |
| Oppervlaktekorrel |
Fijn, voorbereid voor schuurpasta (korrelgrootte 240-400) |
Conformiteit en Markeringen
| Parameter |
Waarde |
| Fabrikant |
Bernardo GmbH, Linz (Oostenrijk) |
| Artikelcode Bernardo |
05-20601 |
| Conformiteit |
Niet onderworpen aan de Machinerichtlijn 2006/42/EG (accessoire) |
| Land van herkomst |
Oostenrijk |
Veelgestelde vragen
Vragen
Wat is het verschil tussen een fijne en een grove lederen slijpschijf voor de NTS 200?
De fijne slijpschijf (dit product, Ø 200 × 30 mm) is voor de laatste fase van het slijpen en zorgt voor een spiegelgladde afwerking. De grove versie wordt gebruikt voor het grof slijpen van zeer versleten gereedschap. Krollit adviseert om beide slijpschijven op voorraad te hebben voor complete revisiecycli.
Details: fijn = 240-400 korrel pasta, snelheid 1200-1500 tpm, tijd 30-60 seconden per gereedschap. Grof = pasta met korrelgrootte 120-180, snelheid 800-1000 tpm, tijd 15-30 seconden per voorslijpfase.
Kan ik de Bernardo 05-20601 slijpschijf gebruiken op andere machines dan de NTS 200?
Theoretisch gezien wel, als de spindel een M12 × 1,75 mm schroefdraad accepteert. In de praktijk ontwerpt Bernardo elke slijpschijf voor de specifieke snelheden en belastingen van de betreffende machine. Neem contact op met de fabrikant van de machine die u wilt gebruiken voordat u de slijpschijf installeert.
Hoe bereid ik een lederen slijpschijf voor en hoe onderhoud ik deze?
Voor het eerste gebruik moet u het leer "activeren" met een staalborstel op lage snelheid om de korrels los te maken. Breng fijn schuurpoeder aan (Bernardo 05-20602 of Al₂O₃-poeder met korrelgrootte 240). Na elke slijpbeurt de resten afborstelen met een droge doek. Na elke 100 uur gebruik de pasta bijvullen en opnieuw borstelen om de effectiviteit te behouden.
Wat is de levensduur van een lederen slijpschijf van 200 x 30 mm?
Bij regelmatig slijpen en onderhoud: 3-5 jaar. Typische slijtage: het leer wordt harder, de pasta hecht minder goed en de slijpschijf moet vaker gebruikt worden. Symptoom: de slijpschijf bereikt geen spiegelgladde afwerking meer, zelfs niet met verse pasta.
Welke garantie biedt Bernardo op deze slijpschijf?
Bernardo biedt 24 maanden garantie op fabricagefouten (leer, gebroken fenolkern, beschadigde draad). De garantie dekt geen natuurlijke slijtage of aantasting door oneigenlijk gebruik (te hoge snelheid, vochtigheid, blootstelling aan UV-licht).
Is de Bernardo 05-20601 slijpschijf compatibel met andere merken schuurmiddelen?
Ja. Omdat het van natuurlijk leer is, is het geschikt voor elk standaard schuurmiddel (korrelgrootte 120-400, aluminiumoxide, korund). Bernardo stelt geen beperkingen aan leveranciers. Tip: Controleer of de korrelgrootte compatibel is met de hardheid van het gereedschapsstaal (HSS = korrelgrootte 240-400; hardmetaal = raadpleeg de leverancier).
Kan ik de 05-20601 slijpschijf horizontaal (niet verticaal) op de NTS 200 monteren?
Nee. Het ontwerp van de leren slijpschijf en de spindel van de NTS 200 vereisen een verticale uitlijning voor de veiligheid en stabiliteit van de gebruiker tijdens het contact met het gereedschap. Horizontale montage zorgt ervoor dat het leer ongelijkmatig wordt samengedrukt.
Welk gereedschap kan ik op dit wiel slijpen?
Enkelzijdig HSS-gereedschap (boorbits, snijbits, schouderfrezen), gereedschap van middelhard staal en sommige gesoldeerde inzetstukken. Niet geschikt voor massief hardmetaal (te hard, het beschadigt het leer), synthetisch diamant of keramiek. Neem voor hardmetaal contact op met Bernardo voor alternatieven.
