IGM FD3080 Dima opzionale da 8 mm per giunzioni a pettine

IGM FD3080 è la sagoma opzionale in acciaio per la realizzazione di box joint (incastro a dita) da 8 mm sulle dime IGM FD300 e FD600. Si monta sulla struttura esistente della dima senza modifiche. Include boccola copiatrice da 11,1 mm e fermi blu di posizionamento. Per l'uso è necessaria la fresa IGM M100-08081 HW downcut D8 x 25 mm gambo 8 mm (non inclusa). Distribuita in Italia da Krollit, distributore ufficiale IGM dal 2007.

• Tipo di giunzione: box joint (incastro a dita) 8 mm
• Compatibile con: dima IGM FD300 e FD600
• Materiale sagoma: acciaio
• Boccola copiatrice inclusa: 11,1 mm
• Fermi di posizionamento: inclusi (blu)
• Fresa richiesta (non inclusa): IGM M100-08081 HW downcut D8 x 25 mm, gambo 8 mm

Per chi è la FD3080

Non indicato per: uso senza la fresa downcut corretta — il box joint 8 mm richiede obbligatoriamente la fresa IGM M100-08081 HW D8 x 25 mm gambo 8 mm; l'uso con frese di geometria diversa compromette la qualità della giunzione.

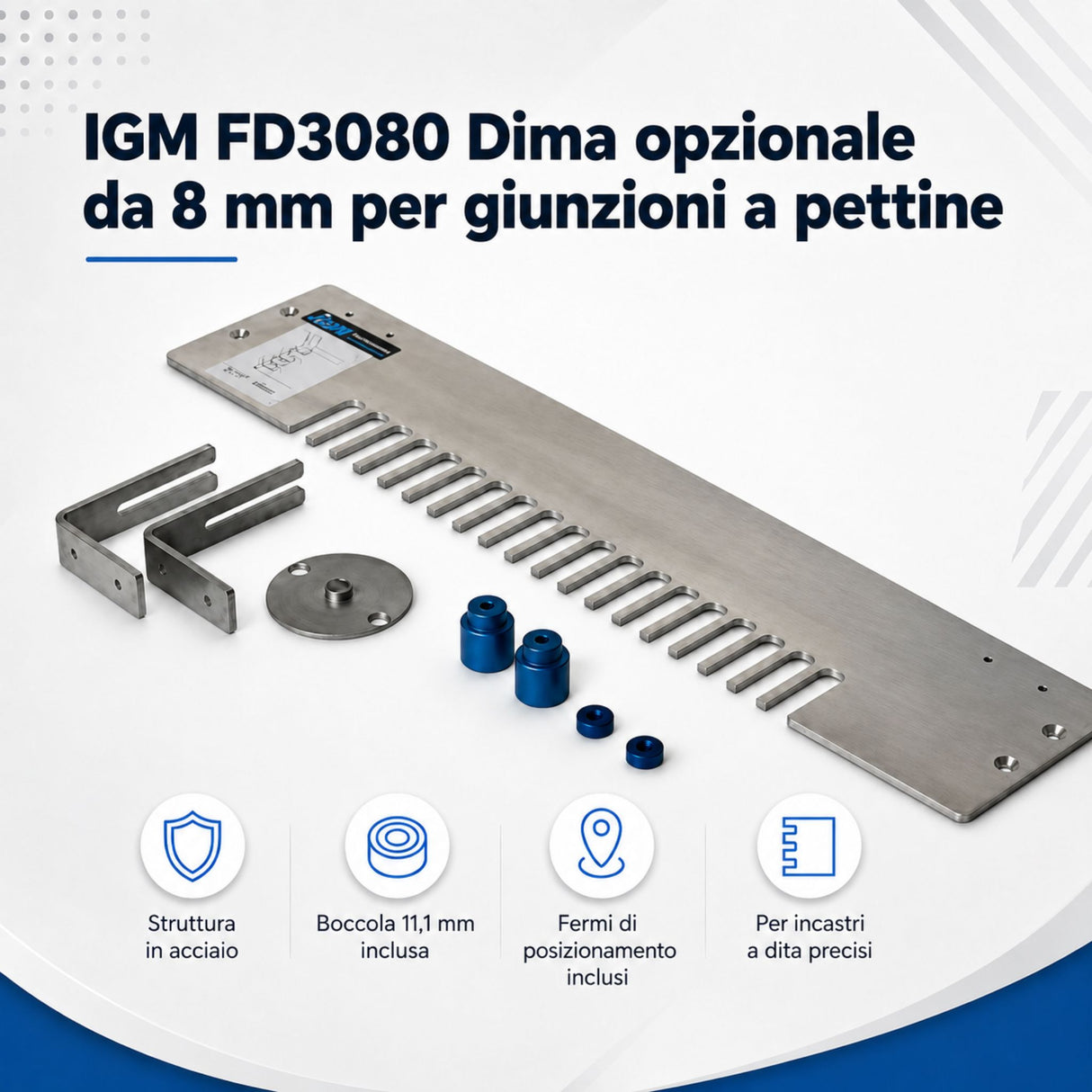

Dotazione standard

• Sagoma in acciaio per box joint 8 mm
• Boccola copiatrice 11,1 mm
• Fermi di posizionamento blu

Specifiche tecniche

Domande frequenti

La FD3080 funziona sia con la FD300 che con la FD600?

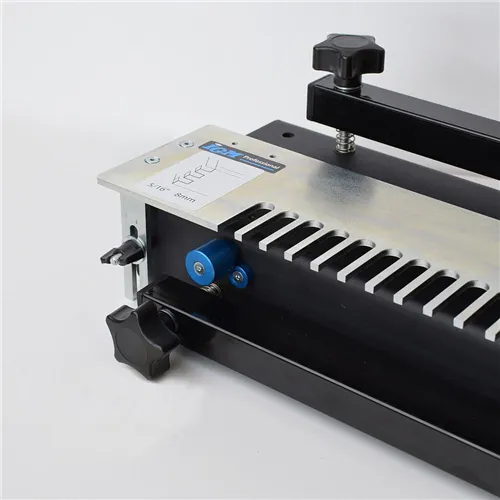

Sì, la sagoma FD3080 è compatibile con entrambe le dime IGM FD300 (305 mm) e FD600. Si monta sulla struttura esistente della dima senza modifiche o attrezzi aggiuntivi.

Qual è la differenza tra box joint e coda di rondine?

Il box joint (incastro a dita) ha dita rettangolari di larghezza uniforme — 8 mm in questo caso — che si incastrano alternativamente tra i due pezzi. La coda di rondine ha profilo trapezoidale che oppone resistenza alla trazione. Il box joint è più semplice da eseguire con fresa diritta e produce una giunzione con ampia superficie di incollaggio, molto usata per cassetti e contenitori.

Quale fresa è obbligatoria per usare la FD3080?

Per il box joint 8 mm con la sagoma FD3080 è necessaria la fresa IGM M100-08081 HW downcut D8 x 25 mm con gambo 8 mm. La geometria downcut è necessaria per ottenere un bordo superiore pulito sul pezzo durante la fresatura. L'uso di frese diverse non garantisce la precisione della giunzione. Contattare Krollit al +39 0825-1494022 per disponibilità della fresa.

Posso acquistare più sagome opzionali per la stessa dima FD300?

Sì. La dima IGM FD300 accetta più sagome opzionali intercambiabili: box joint in diverse misure, small lapped dovetail e coda di rondine passante. Ogni sagoma richiede la propria boccola e la fresa specifica indicata dal produttore. Contattare Krollit per il catalogo completo delle sagome compatibili con FD300 e FD600.

La boccola da 11,1 mm inclusa sostituisce quella della dima FD300?

Sì. La boccola da 11,1 mm inclusa nella FD3080 sostituisce la boccola da 15,8 mm fornita con la dima FD300 per l'esecuzione dell'half-blind dovetail. Ogni sagoma opzionale ha la propria boccola dedicata calibrata per la fresa corrispondente — è importante usare sempre la boccola abbinata alla sagoma montata.
