Fresa diamantata IGM Ekonomik Z1+1 - Varie Opzioni

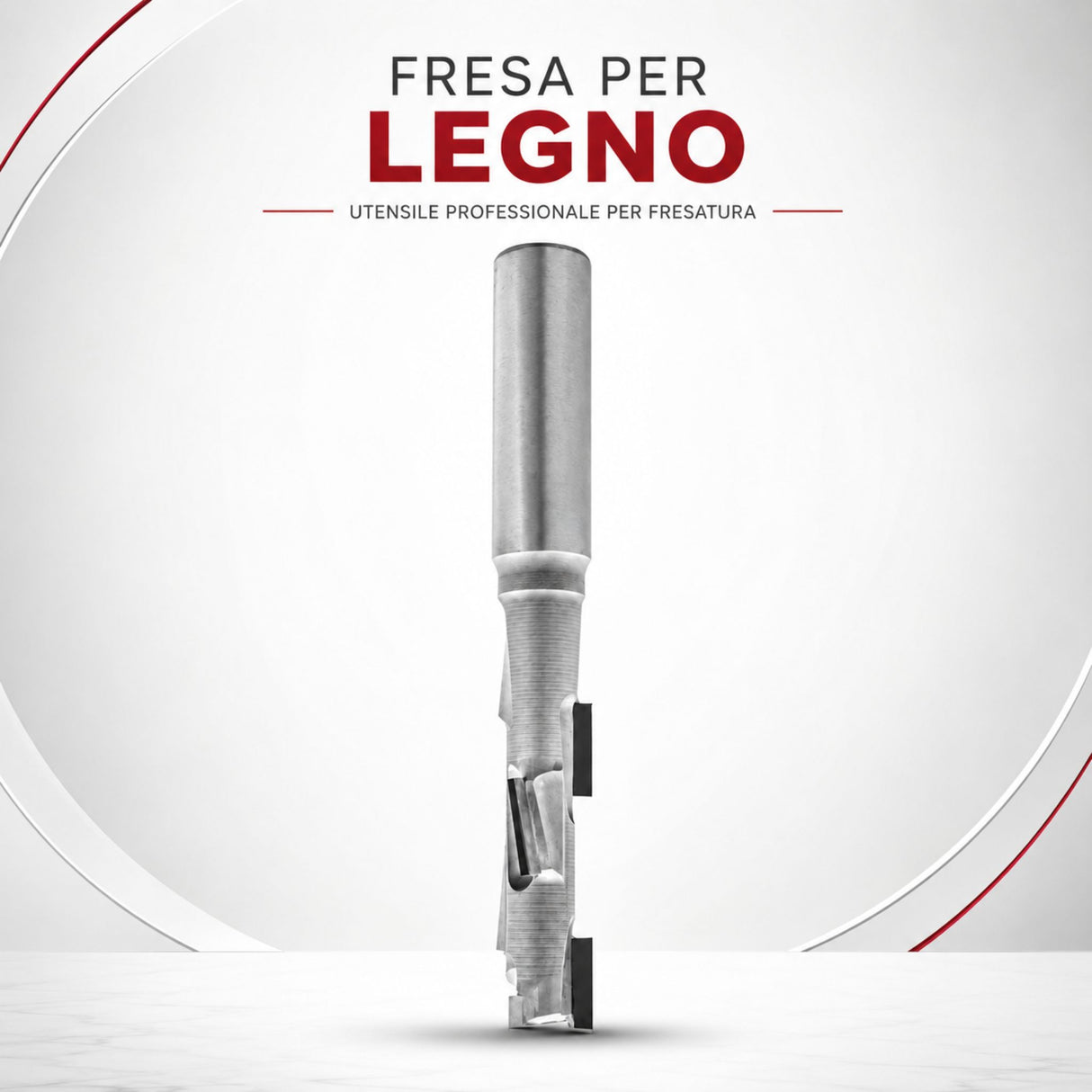

IGM Diamond Router Cutter Ekonomik Z1+1 è una fresa diamantata per CNC con geometria upcut e downcut combinata (1 tagliente verso l'alto + 1 verso il basso), corpo in acciaio temprato e dente di affondamento in HW. Durata dichiarata circa 50 volte superiore rispetto a frese standard con taglienti in metallo duro. Disponibile in 16 versioni con diametro da 10 a 20 mm e altezza di taglio da 26 a 65 mm. La linea Ekonomik si distingue dalla serie standard per l'altezza ridotta del coltello diamantato (2,5 mm), che consente fino a 3 riaffilature mantenendo le stesse prestazioni di taglio. Distribuita in Italia da Krollit, distributore ufficiale IGM dal 2007.

• Materiale taglienti: DP (diamante policristallino)
• Corpo: acciaio temprato
• Dente di affondamento: HW (metallo duro)
• Geometria: upcut + downcut (Z1+1) — finitura pulita su bordo superiore e inferiore
• Diametri disponibili: 10, 12, 16, 18, 20 mm
• Altezze di taglio disponibili: 26, 35, 45, 54, 65 mm a seconda della versione
• Gambo: 12 mm (D10–D12), 16 mm (D16), 20 mm (D18–D20)
• Velocità di esercizio: 18.000 rpm
• Velocità massima: 24.000 rpm
• Velocità di avanzamento D10–16 mm: 2–4 m/min
• Velocità di avanzamento D18–20 mm: 4–8 m/min
• Altezza coltello diamantato (Ekonomik): 2,5 mm — fino a 3 riaffilature
• Durata stimata: circa 50 volte superiore a frese HW standard
• Uso esclusivo: macchine CNC

Chi usa la serie Ekonomik e per cosa

La fresa IGM Ekonomik Z1+1 è usata da produttori di mobili, cucine su misura e pannelli in serie su centri di lavoro CNC. La geometria upcut+downcut produce una finitura pulita sia sul bordo superiore che su quello inferiore del pannello in una sola passata, eliminando le scheggiature tipiche delle frese con geometria singola. È la scelta standard per fresatura di DTD melaminico, MDF rivestito e laminato su CNC nesting. Le versioni con altezza di taglio da 45 a 65 mm coprono pannelli spessi fino a 65 mm in una sola passata. La linea Ekonomik è preferita da chi cerca il vantaggio del diamante a costo contenuto e accetta un numero di riaffilature inferiore rispetto alla serie standard: 3 riaffilature contro le 4–7 della versione con coltello alto.

Per chi è la serie Ekonomik

Non indicato per: legno massello con nodo duro, alluminio e materiali compositi con fibre abrasive — il diamante policristallino non è indicato per materiali ferrosi o leghe metalliche.

Ekonomik vs serie standard IGM: quando scegliere quale

Specifiche tecniche — tutte le varianti

Specifiche comuni a tutte le versioni

Come leggere il codice variante

Ogni variante è identificata da quattro parametri separati da trattino:

Come scegliere: scegli il diametro in base al percorso utensile programmato sul tuo CNC (D12 e D16 sono i più comuni su nesting). Scegli l'altezza di taglio uguale o superiore allo spessore del pannello (es. pannello 18 mm → altezza 26 mm è sufficiente, 35 mm dà più margine). Verifica il gambo: S12 per mandrini da 12 mm, S16 per mandrini da 16 mm, S20 per mandrini da 20 mm. Il numero di coltelli DP non cambia le prestazioni di taglio ma determina quante volte la fresa può essere riaffilata prima di essere sostituita.

Domande frequenti

Cosa significa Z1+1 e perché è importante su DTD melaminico?

Z1+1 indica che la fresa ha un tagliente orientato verso l'alto (upcut) e uno verso il basso (downcut). Il tagliente upcut spinge le fibre verso il basso sul bordo inferiore del pannello, quello downcut le spinge verso il basso sul bordo superiore. Il risultato è una finitura pulita su entrambe le facce del pannello melaminico in una sola passata, senza la scheggiatura tipica delle frese con geometria singola.

Qual è la differenza tra la linea Ekonomik e la serie standard IGM?

La differenza è nell'altezza del coltello diamantato: 2,5 mm nella linea Ekonomik contro valori superiori nella serie standard. Questo non incide sulla qualità di taglio, che è identica, ma riduce il numero massimo di riaffilature a 3 invece di 4–7. Il prezzo di acquisto è inferiore. La scelta dipende dal volume di produzione: per volumi medi con riaffilatura occasionale la Ekonomik è la scelta economicamente corretta; per volumi alti con riaffilatura frequente la serie standard ha un costo per pezzo inferiore nel lungo periodo.

Come si sceglie l'altezza di taglio giusta per il proprio pannello?

L'altezza di taglio deve essere uguale o superiore allo spessore del pannello da lavorare. Per pannelli standard da 18 mm la versione con altezza 26 mm è sufficiente. Per pannelli da 25 mm serve altezza 26 mm al minimo, ma 35 mm è preferibile per avere margine. Le versioni da 45, 54 e 65 mm coprono pannelli spessi e lavorazioni in più passate sovrapposte.

Qual è la velocità di avanzamento corretta sul CNC?

Per diametri D10–16 mm il produttore indica 2–4 m/min a 18.000 rpm di esercizio. Per diametri D18–20 mm la velocità sale a 4–8 m/min. Superare la velocità di avanzamento massima riduce la durata del coltello diamantato e può causare scheggiature. Lavorare sotto il minimo indicato aumenta il calore e consuma il tagliante per attrito invece che per taglio.

La fresa diamantata può essere usata su MDF grezzo oltre che su melaminico?

Sì. I materiali compatibili dichiarati includono DTD, melaminico, laminato, MDF e MDF rivestito. Il diamante policristallino è particolarmente efficace su MDF ad alta densità, che è abrasivo per i taglienti HW standard e riduce rapidamente la loro durata. Su MDF la durata diamantata è il vantaggio principale rispetto alle frese HW convenzionali.

Quante volte può essere riaffilata e dove?

La linea Ekonomik consente fino a 3 riaffilature grazie all'altezza del coltello diamantato da 2,5 mm. La riaffilatura del diamante policristallino richiede attrezzatura specializzata e non è eseguibile con mole convenzionali. Contattare Krollit al +39 0825-1494022 per informazioni sui centri di riaffilatura diamante disponibili in Italia.
