IGM M138 è una fresa arrotondabordi con 2 taglienti in metallo duro (HW) e cuscinetto di guida integrato per l'arrotondamento di spigoli su legno massello, MDF, laminato, plastica e pietra artificiale. Disponibile in 9 versioni con raggio da 1 a 16 mm. Uso esclusivo su fresatrici manuali. Distribuita in Italia da Krollit, distributore ufficiale IGM dal 2007.
- Raggi disponibili: 1, 2, 3, 6,3, 8, 9,5, 12, 16 mm
- Diametro di taglio: da 11,5 mm (R1) a 44,7 mm (R16)
- Altezza di taglio: da 9,5 mm (R1–R3) a 22 mm (R16)
- Gambo: 6 mm (versioni R2 e R3) oppure 8 mm (tutte le altre versioni)
- Cuscinetto di guida: incluso in tutte le versioni, posizionato in punta
- Materiale taglienti: HW microgranulare, durezza 93,5 HRA, spessore 2 mm
- Rivestimento PTFE Teflon rosso: protezione da corrosione, resina e bruciature
- Tecnologia anti-kickback conforme EN 847
- Gambo marcato laser con parametri e punto "K" per posizionamento ottimale nel mandrino
- Uso esclusivo: fresatrici manuali
Chi usa la M138 e per cosa
La fresa IGM M138 è usata da falegnami, produttori di mobili e installatori di bordature per arrotondare spigoli vivi su pannelli, piani di lavoro, ante e cornici. I raggi piccoli (R1, R2, R3) sono scelti per rifinire bordature ABS su ante di cucina e mobili, dove lo spigolo vivo lasciato dalla bordatrice automatica va ammorbidito con raggio minimo. I raggi medi (R6,3, R8, R9,5) sono i più usati per spigoli decorativi su legno massello e top in MDF. I raggi grandi (R12, R16) producono profili decorativi ampi su cornici, pannelli e superfici in pietra artificiale. Il cuscinetto in punta guida la fresa lungo il bordo del pezzo garantendo una rimozione uniforme del materiale su tutta la lunghezza.
Per chi è la M138
| Profilo |
Compatibilità |
Motivo |
| Falegname e produttore di mobili su misura |
Adatto |
9 raggi coprono dalla rifinitura bordatura ABS (R1–R3) ai profili decorativi su massello (R8–R16) |
| Artigiano su top, cornici e pannelli decorativi |
Adatto |
Cuscinetto in punta garantisce guida precisa e rimozione uniforme su bordi lunghi e dritti |
| Operatore con fresatrice a banco CNC |
Non indicato |
La M138 è progettata per uso esclusivo su fresatrici manuali portatili |
Non indicato per: arrotondamento su spigoli interni e angoli rientranti, dove il cuscinetto non può seguire il profilo — in questi casi usare frese senza cuscinetto con guida boccola o sagoma.
Tecnologia e qualità costruttiva IGM
I taglienti in metallo duro microgranulare sono brasati e affilati su centri CNC a 5 assi con bilanciatura automatica. Durezza 93,5 HRA, spessore 2 mm con minimo 1 mm per le versioni di diametro ridotto. Lo spessore elevato consente più cicli di riaffilatura. Il rivestimento PTFE Teflon rosso riduce l'attrito e protegge da resine e adesivi. Ogni fresa supera un controllo qualità automatizzato. La tecnologia anti-kickback è conforme alla norma europea EN 847.
Specifiche tecniche — tutte le varianti
| Versione |
Raggio R (mm) |
Gambo S (mm) |
Diametro D (mm) |
Lunghezza L (mm) |
Alt. taglio I (mm) |
Ø cuscinetto B (mm) |

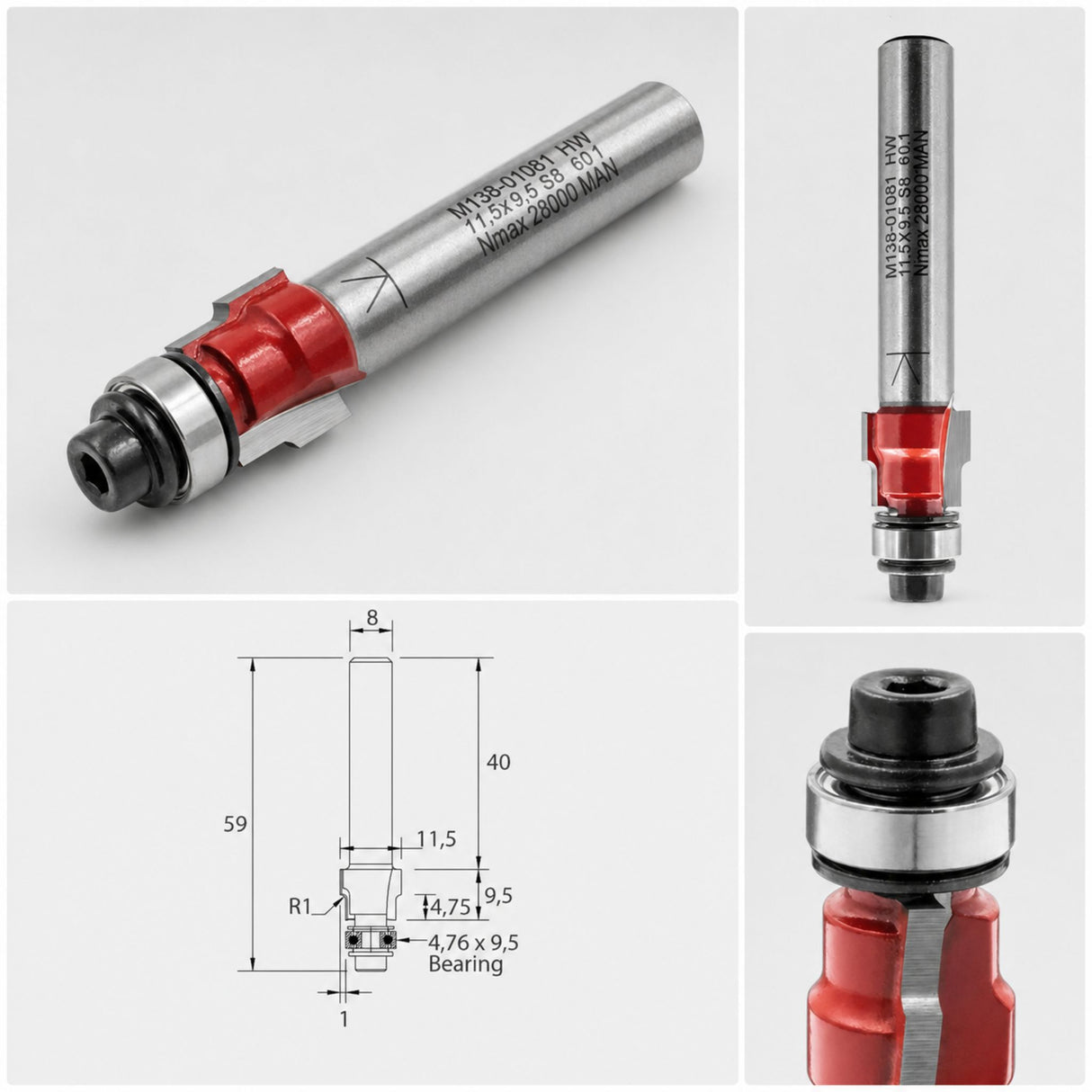

| M138 R1 D11,5x9,5 L59 |
1 |
8 |
11,5 |
59 |
9,5 |
9,5 |

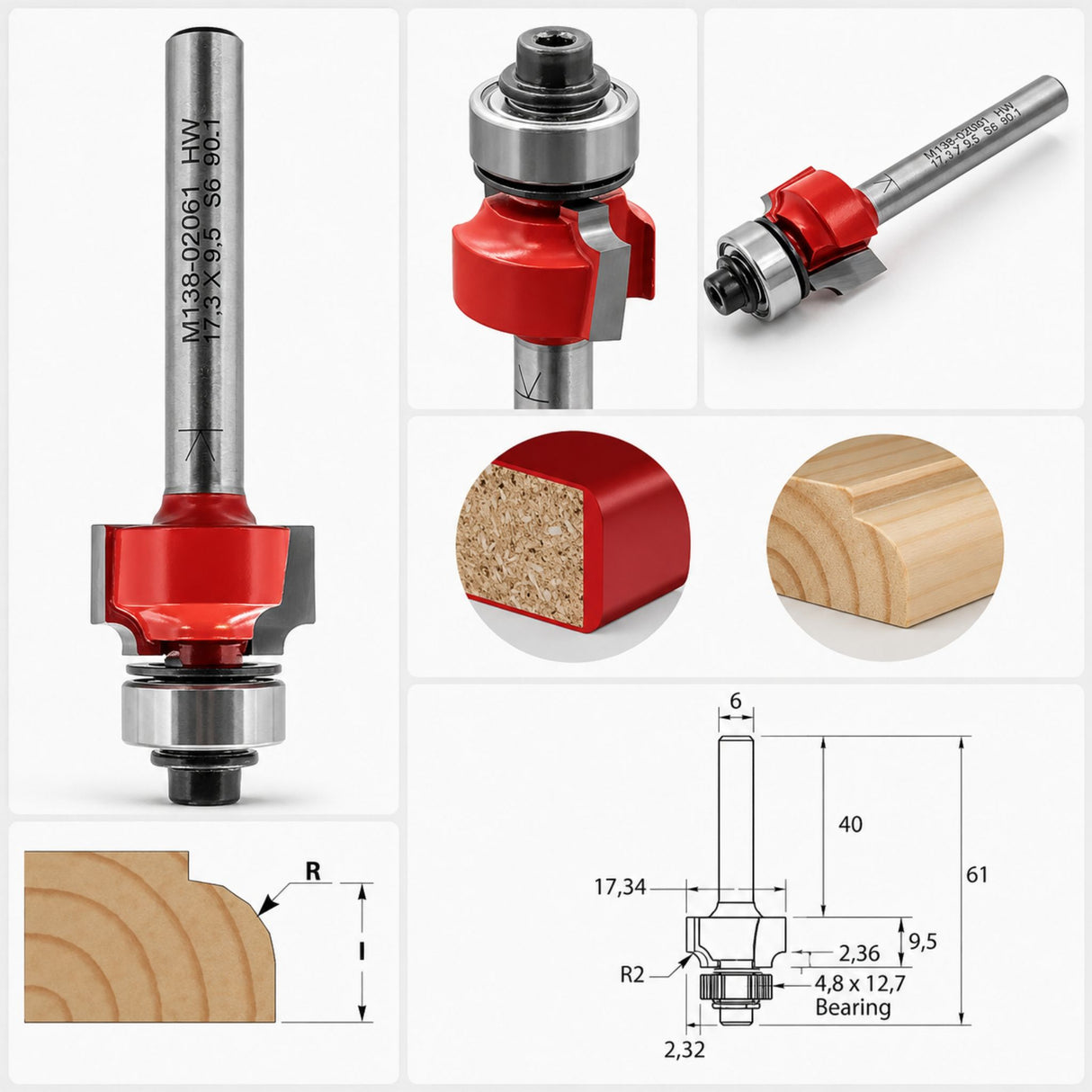

| M138 R2 D17,34x9,5 L61 |
2 |
6 |
17,34 |
61 |
9,5 |
12,7 |

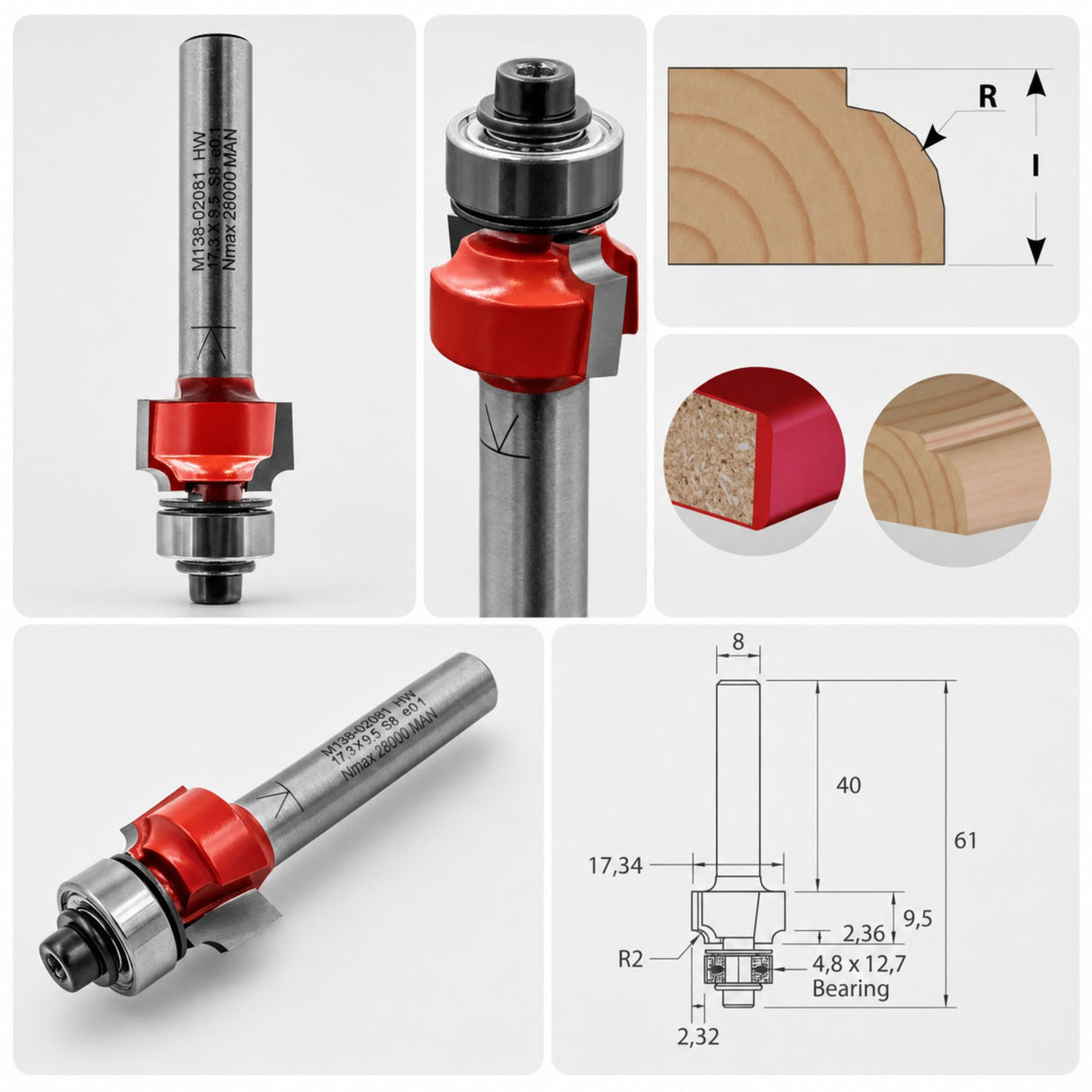

| M138 R2 D17,34x9,5 L61 |
2 |
8 |
17,34 |
61 |
9,5 |
12,7 |

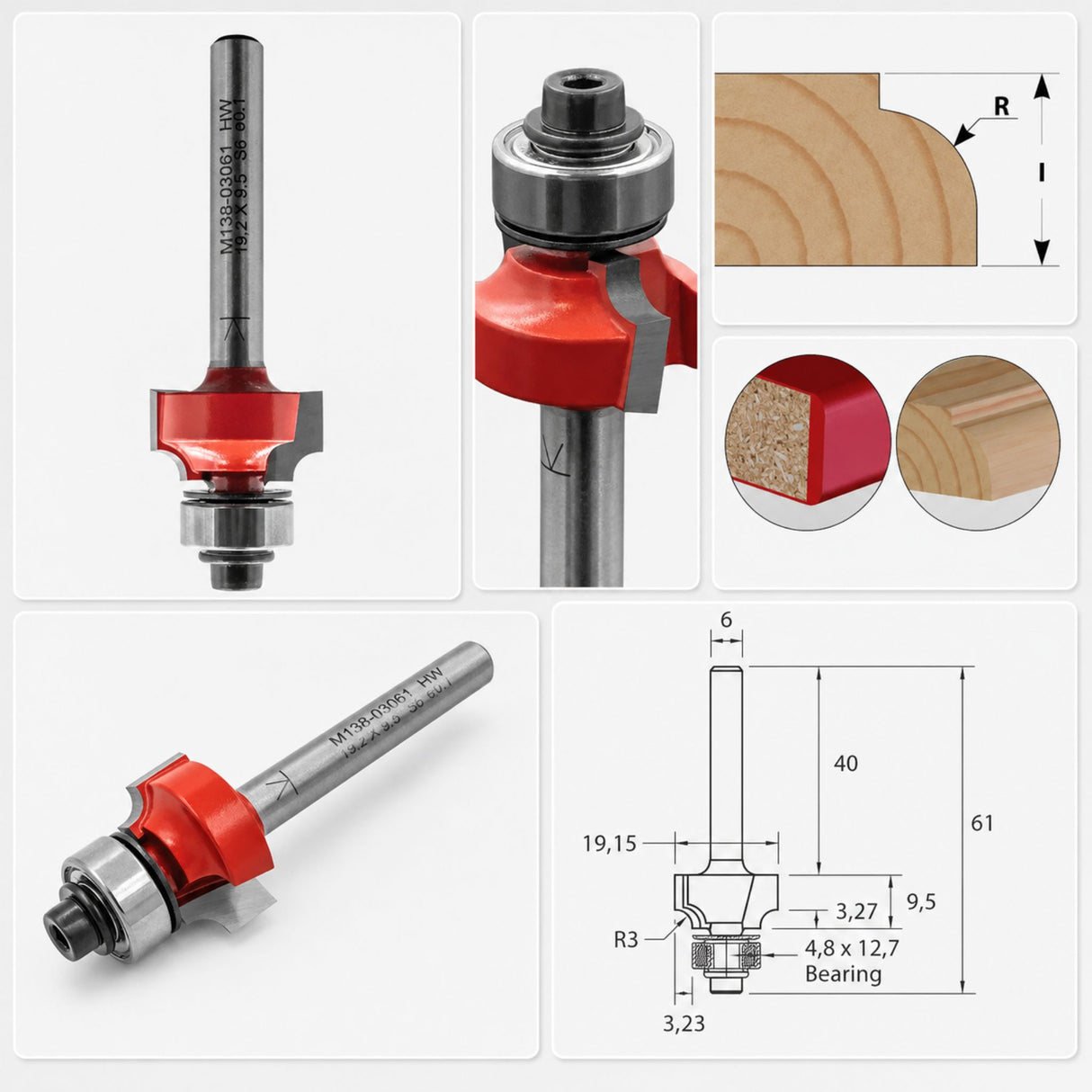

| M138 R3 D19,15x9,5 L61 |
3 |
6 |
19,15 |
61 |
9,5 |
12,7 |

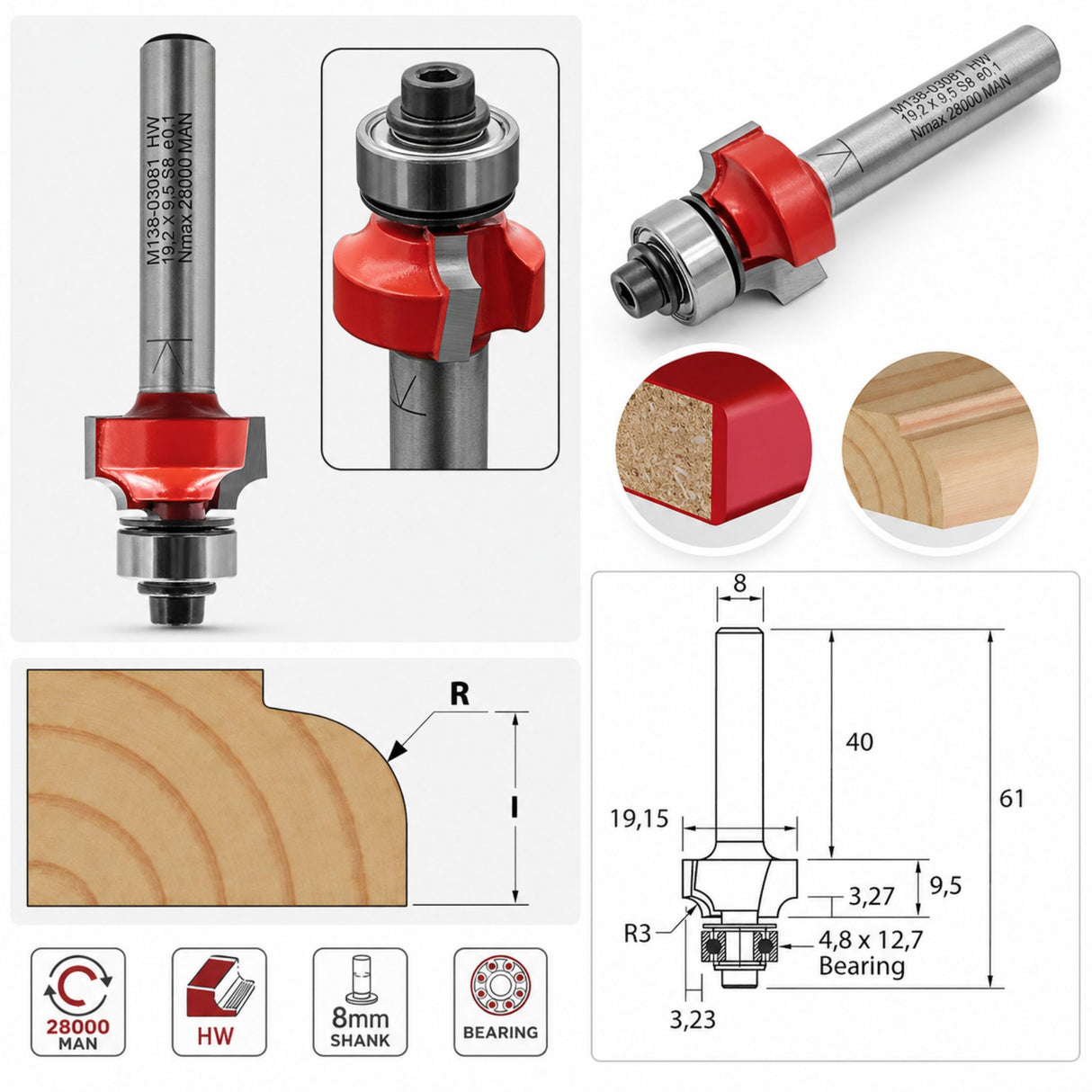

| M138 R3 D19,15x9,5 L61 |
3 |
8 |
19,15 |
61 |
9,5 |
12,7 |

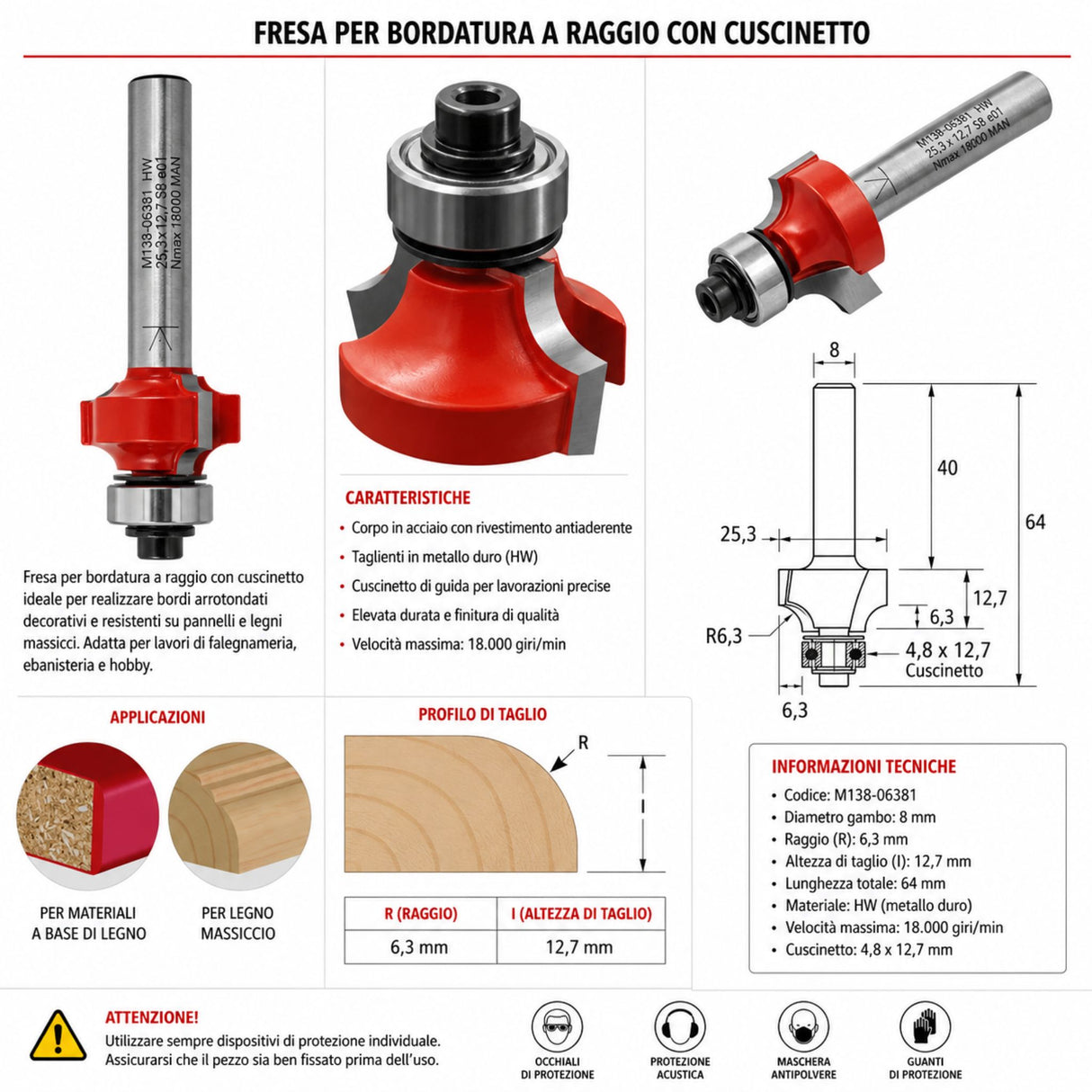

| M138 R6,3 D25,3x12,7 L64 |
6,3 |
8 |
25,3 |
64 |
12,7 |
12,7 |

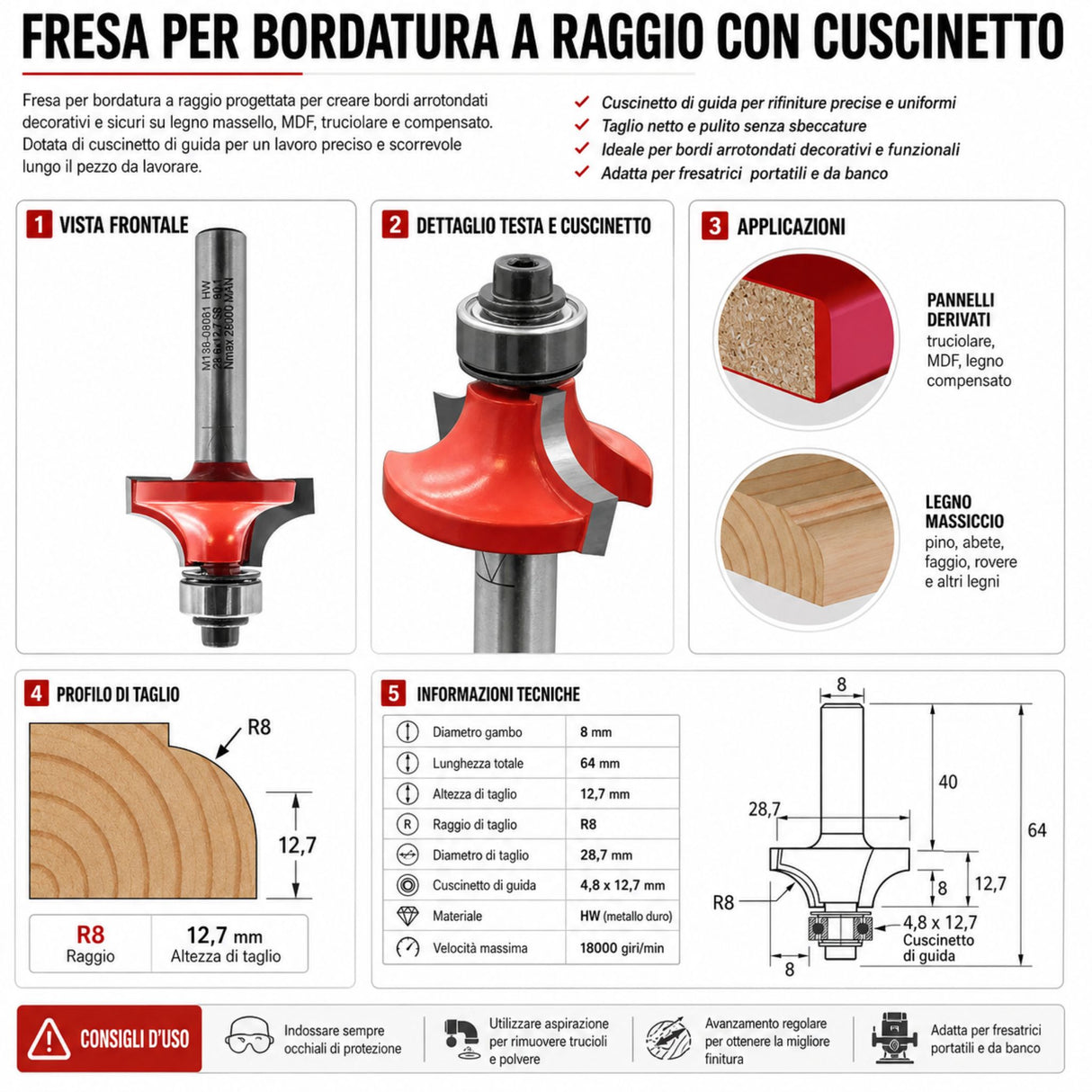

| M138 R8 D28,7x12,7 L64 |
8 |
8 |
28,7 |
64 |
12,7 |
12,7 |

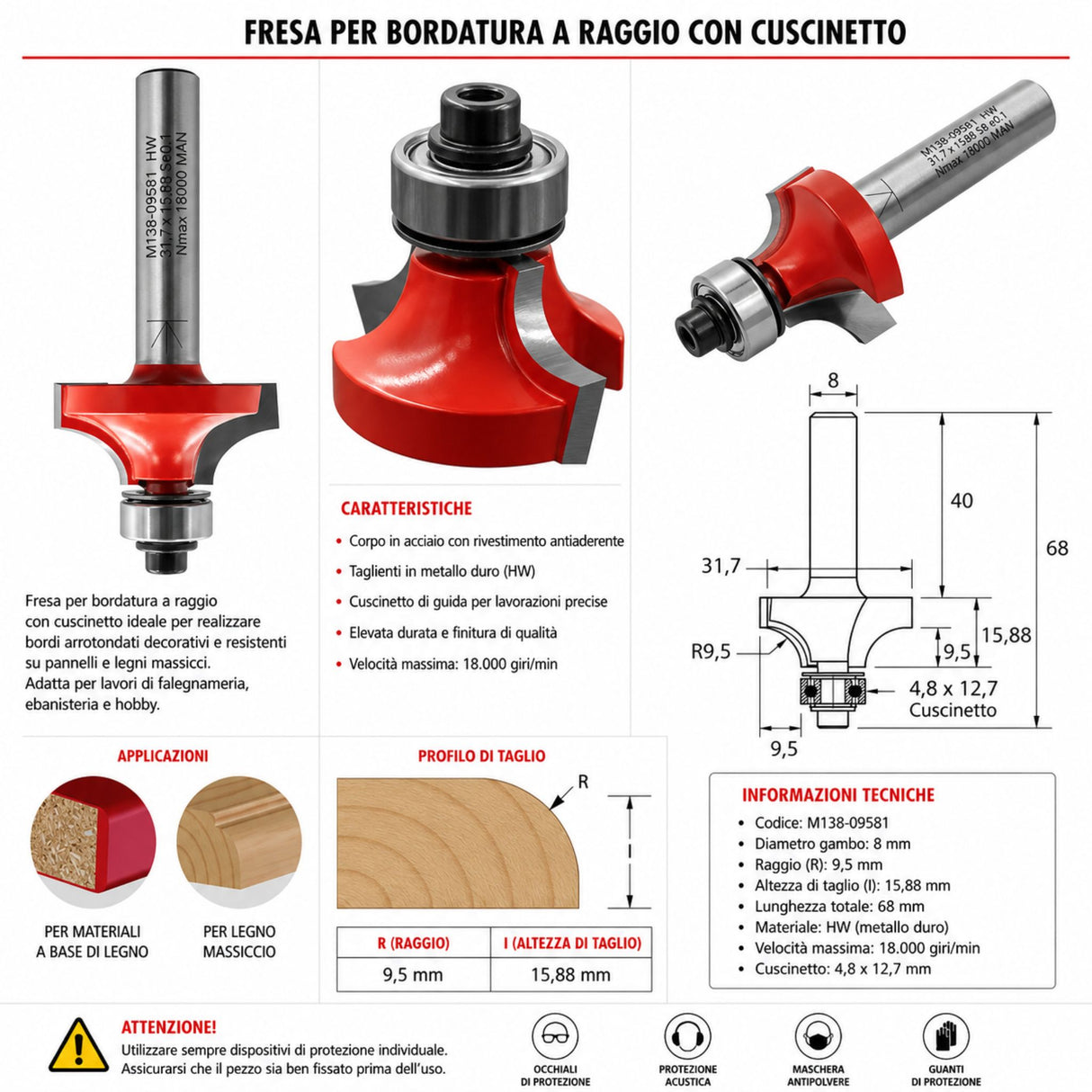

| M138 R9,5 D31,7x15,88 L68 |
9,5 |
8 |
31,7 |
68 |
15,88 |
12,7 |

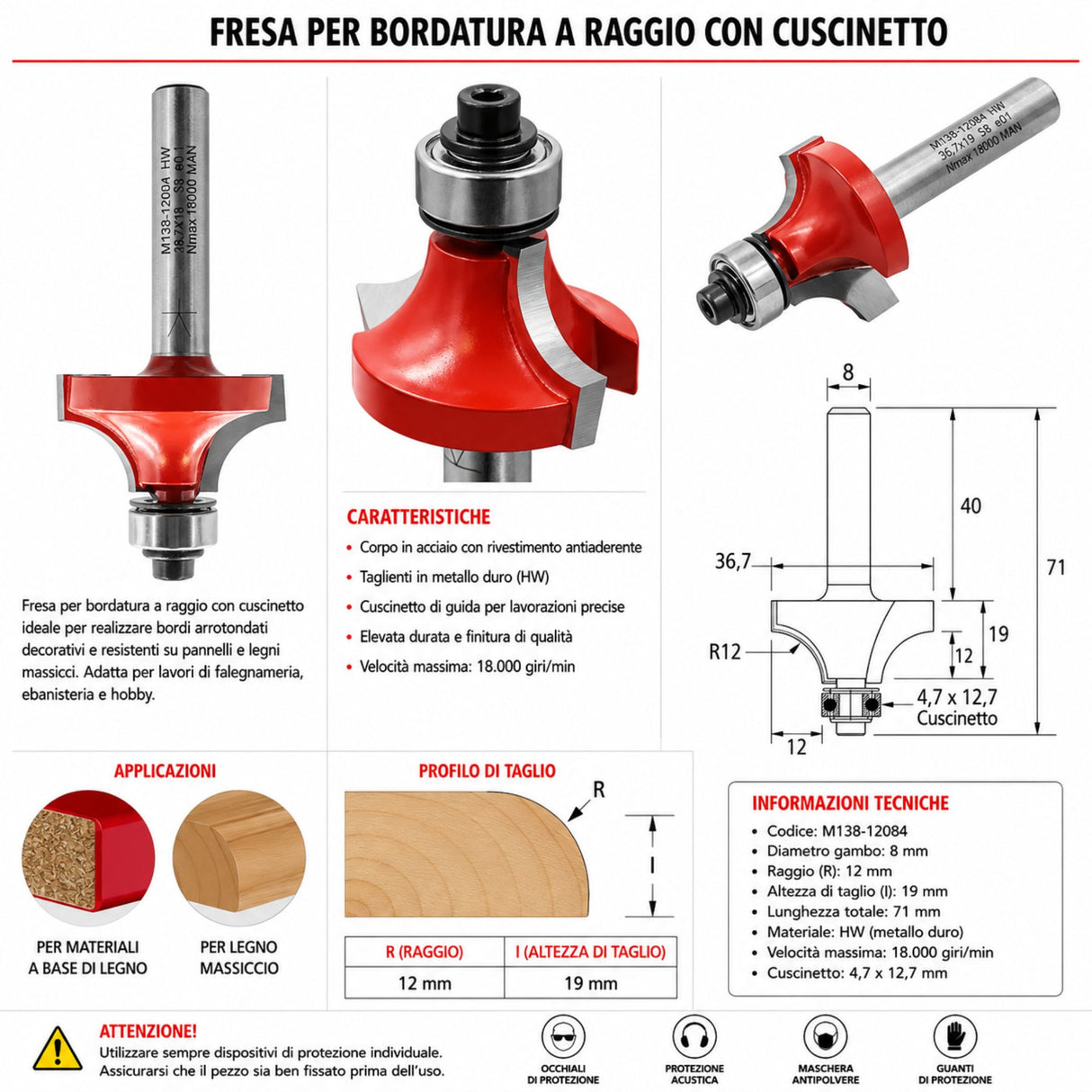

| M138 R12 D36,7x19 L71 |
12 |
8 |
36,7 |
71 |
19 |
12,7 |

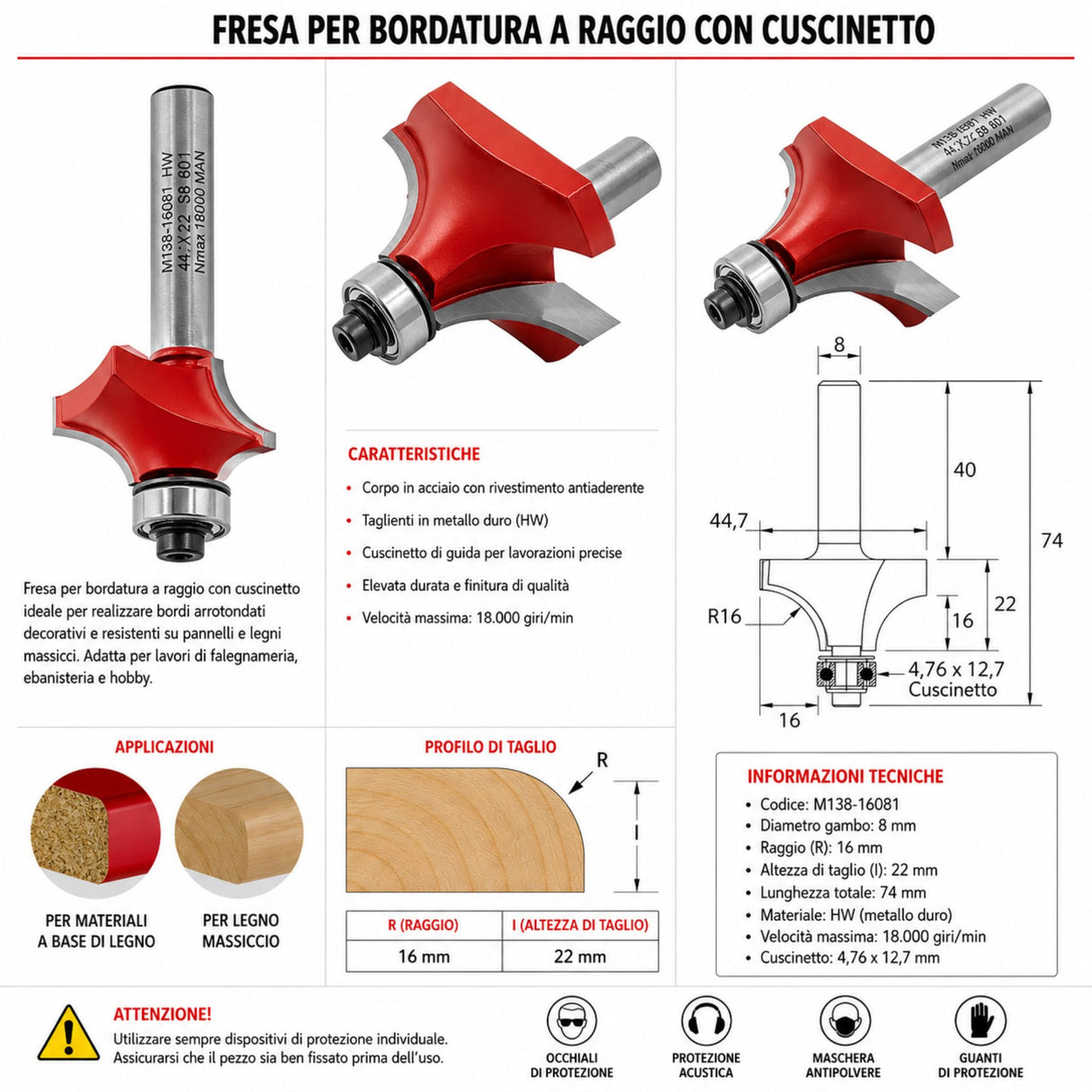

| M138 R16 D44,7x22 L74 |
16 |
8 |
44,7 |
74 |
22 |
12,7 |
Specifiche comuni a tutte le versioni
| Numero di taglienti (Z) |
2 |
| Geometria |
Tagliente dritto |
| Rotazione |
Senso orario (destrorsa) |
| Materiale taglienti |
HW microgranulare |
| Durezza taglienti |
93,5 HRA |
| Spessore taglienti |
2 mm |
| Rivestimento |
PTFE Teflon rosso |
| Anti-kickback |
Sì, conforme EN 847 |
| Cuscinetto di guida |
Incluso, posizionato in punta |
| Marcatura gambo |
Laser (codice, D, I, S, RPM max, punto K) |
| Confezionamento |
Astuccio richiudibile con etichetta specifiche |
| Materiali lavorabili |
Legno tenero e duro, multistrato, DTD, MDF, laminato, plastica, pietra artificiale |
| Uso |
Solo fresatrici manuali |
Domande frequenti
Quale raggio scegliere per rifinire una bordatura ABS su ante di cucina?
Per la rifinitura dello spigolo vivo lasciato dalla bordatrice automatica su bordature ABS si usano i raggi più piccoli: R1 mm per un arrotondamento appena percettibile e R2 mm per un profilo leggermente più morbido. Il R3 mm è il massimo consigliato su bordature ABS standard da 1–2 mm di spessore senza rischio di intaccare il pannello sottostante.
Qual è la differenza tra le versioni con gambo 6 mm e gambo 8 mm?
Le versioni R2 e R3 sono disponibili in entrambi i gambi. Il gambo da 6 mm è compatibile con fresatrici manuali leggere e compatte con mandrino 6 mm. Il gambo da 8 mm offre maggiore rigidità ed è preferito su fresatrici di potenza media e alta. Tutte le altre versioni sono disponibili solo con gambo 8 mm.
Il cuscinetto è posizionato in punta o sul gambo?
Nella serie M138 il cuscinetto è posizionato in punta, sotto i taglienti. Questa posizione consente di guidare la fresa lungo il bordo inferiore del pezzo, appoggiando il cuscinetto sulla faccia del pannello o sul bordo già rifilato. Per lavorare con sagome fisse sopra il pezzo è necessaria una fresa con cuscinetto sul gambo, come la serie M107.
La fresa funziona anche su pietra artificiale e plastica?
Sì. I taglienti HW microgranulare con rivestimento PTFE Teflon sono compatibili con plastica e pietra artificiale (Corian e materiali simili). Il PTFE riduce l'accumulo di materiale sui taglienti durante la lavorazione di superfici sintetiche. Per la pietra artificiale si consiglia una velocità ridotta rispetto al legno e passate leggere per preservare il filo dei taglienti.
La fresa può essere riaffilata?
Sì. Lo spessore dei taglienti HW è 2 mm, sufficiente per più cicli di riaffilatura. Per le versioni di diametro ridotto (R1) lo spessore minimo è 1 mm. La riaffilatura è consigliata presso un centro specializzato per mantenere il profilo arrotondato corretto e la bilanciatura originale.
Quali sono i giri massimi consigliati per le versioni di diametro maggiore?
I giri massimi sono specifici per ogni versione e sono marcati laser sul gambo. Le versioni con diametro maggiore (R12 D36,7 mm e R16 D44,7 mm) richiedono RPM più bassi rispetto alle versioni piccole per mantenere una velocità periferica di taglio corretta. Verificare sempre la marcatura sul gambo prima dell'uso.
