Freesmachine verticaal toupie Bernardo T 1300 En – 400V, motor 5,5 kW, 5 snelheid 1.500-9.000 giri/min, verlengstuk tafel en rol
Freesmachine verticaal toupie Bernardo T 1300 En – 400V, motor 5,5 kW, 5 snelheid 1.500-9.000 giri/min, verlengstuk tafel en rol is nabesteld en wordt verzonden zodra het weer op voorraad is.
Levering en verzending
Levering en verzending
Voeg wat algemene informatie toe over uw leverings- en verzendbeleid.
Freesmachine verticaal toupie Bernardo T 1300 En – 400V, motor 5,5 ...
-
Beschrijving
-
Productveiligheid
-
Beoordelingen
Beschrijving
- Motor: 5,5 kW (7,5 pk) – 400V met ster-driehoekschakeling
- Spindelsnelheden: 5 selecteerbaar: 1.500 / 3.500 / 5.500 / 7.500 / 9.000 tpm
- Tafel met verlengstukken: 2.500 × 430/850 mm + 2 verlengstukken 600 × 430 mm
- Spindel: Ø 30 mm, slag 180 mm, nuttige lengte 130 mm
-
Diameter Maximale gereedschapsbreedte: 260 mm (profileren) / 335 mm (penverbinding)
- Constructie: Groot grijs gietijzer
- Gewicht: 665 kg
Wie gebruikt de T 1300 E en waarvoor?

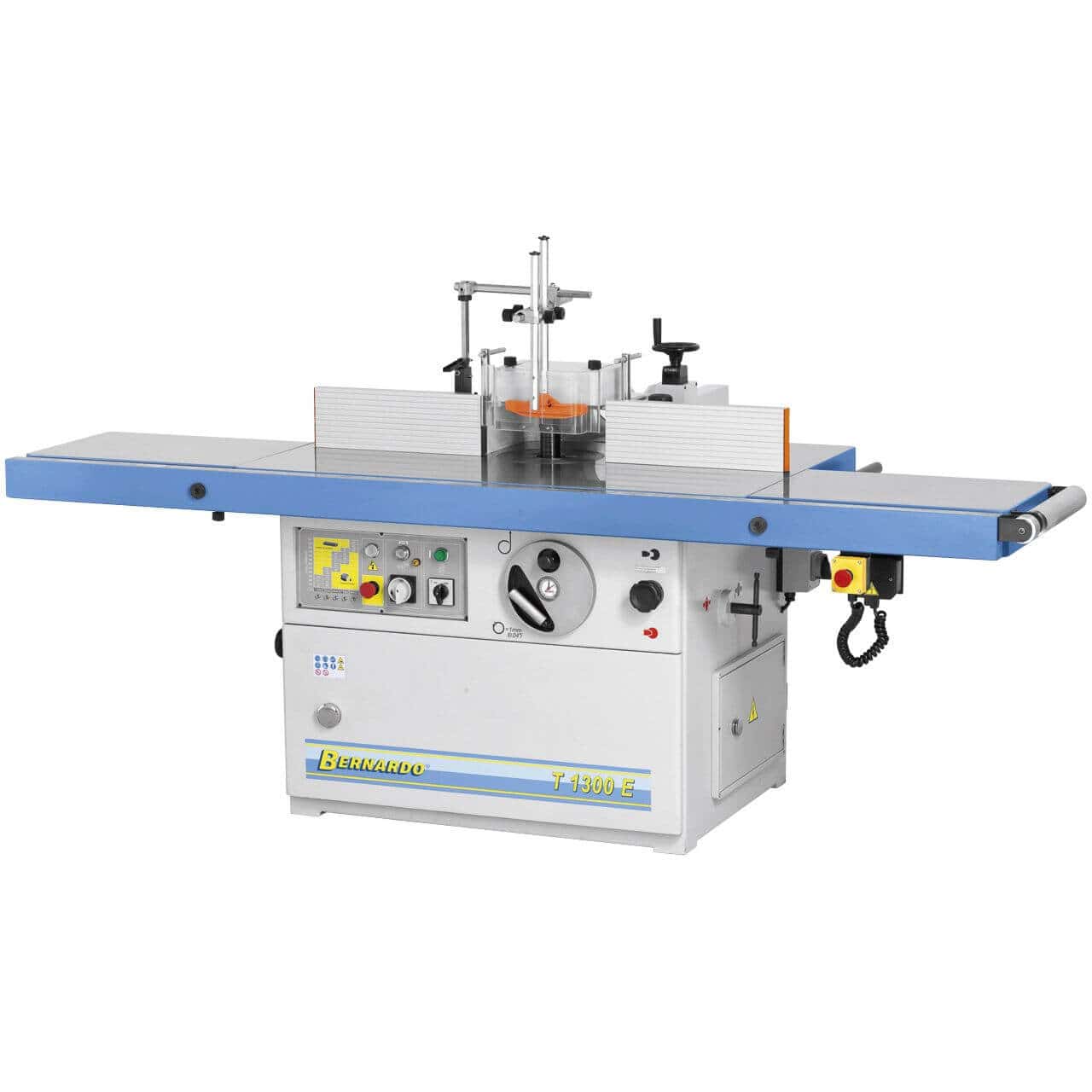

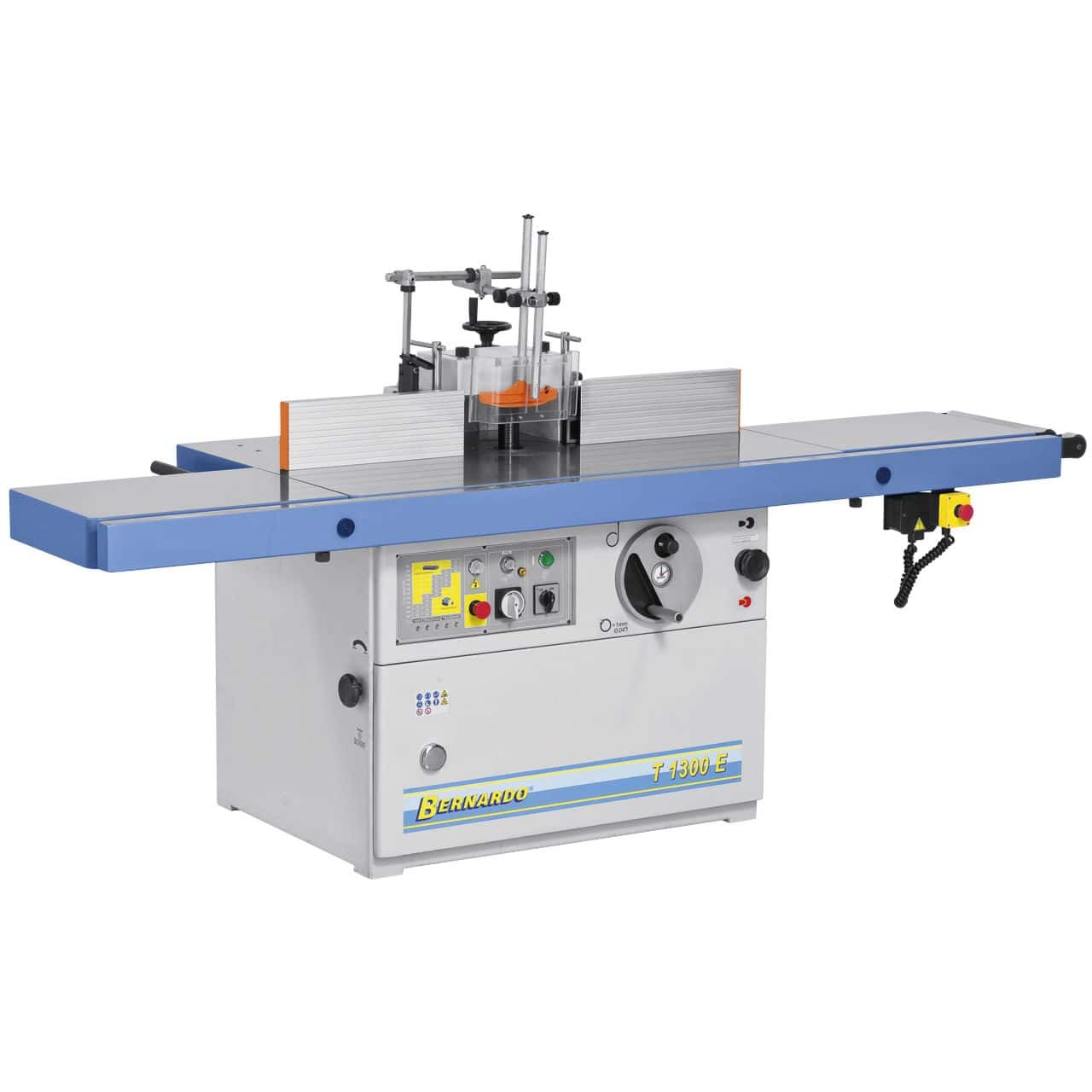

De Bernardo T 1300 E is de topklasse verticale freesmachine in de Bernardo spindelfreesmachinefamilie, ontworpen voor professionele houtbewerkingsbedrijven die aan lange werkstukken werken. Het onderscheidende kenmerk ten opzichte van de basis T 1300 is het 'E' (Extended) model: tafel met rechter en linker verlengstukken van elk 600 x 430 mm, aanvoerrol en uittrekbare steun inbegrepen. Complete configuratie voor het bewerken van deurbladen, lange profielen en raamkozijnen zonder bediening. De 5-toerenregeling, van 1.500 tot 9.000 tpm, met LED-display, is geschikt voor alle bewerkingsprocessen: lage snelheid voor grote gereedschappen (335 mm diameter voor penverbindingen), hoge snelheid voor precisieprofilering en afwerking. De 5,5 kW motor met ster-driehoekschakeling is ontworpen voor intensief continu gebruik: de softstart voorkomt mechanische belasting en spanningsdalingen. De spindel met een diameter van 30 mm, een verticale verplaatsing van 180 mm en een nuttige lengte van 130 mm biedt ruimte aan gereedschappen met diverse geometrieën, en de tafelopening van 220 mm biedt plaats aan intrekbare frezen tot 210 mm diameter. In de werkplaatsen van klanten wordt de Krollit gekozen door professionele timmerlieden die raam- en deurkozijnen en meubels maken, timmerwerkplaatsen die aan lange werkstukken werken en afwerkingsbedrijven die variabele snelheid nodig hebben voor verschillende afwerkingen.
De plaats in het Bernardo-assortiment
De T 1300 E is het topmodel van de Bernardo T-spindelfreesmachinefamilie.
Hieronder: T 1300 (basisversie zonder verlengstukken en rol, gewicht 530 kg, tafel van 1300 x 850 mm); T 600 R (compact tafelmodel, gewicht 196 kg, 2 snelheden 3500/7000 tpm); T 650 (compact, gewicht 160 kg, 4 snelheden 1800-9000 tpm); T 500 PR (instapmodel, gewicht 99 kg, 4 snelheden met riemaandrijving). Het verschil tussen de T 1300 en de T 1300 E zit hem puur in de uitrusting: het 'E'-model is voorzien van tafelverlengstukken, een aanvoerrol en een uitschuifbare steun (meer dan 100 kg extra). Voor werkplaatsen die regelmatig werkstukken van meer dan 1,3 m lengte verwerken, is de T 1300 E de juiste keuze. Voor standaard werkstukken kleiner dan 1,3 m is de basisversie T 1300 voldoende en aanzienlijk goedkoper. De ster-driehoekschakeling van de 5,5 kW motor (beschikbaar op zowel de T 1300 als de T 1300 E) vereist een geschikte vloer en voldoende stroomvoorziening; voor werkplaatsen met beperkte elektrische capaciteit kunt u de T 600 R of T 500 PR met kleinere motoren overwegen.Krollit Logistiek en Ondersteuning
Bernardo levert binnen 5-9 werkdagen (7 dagen in het zuiden). Met een gewicht van 665 kg is een kraan of heftruck met voldoende capaciteit vereist. Afmetingen 2600 × 1080/1200 × 1400 mm: zorg voor toegang tot de werkplaats, rekening houdend met de tafelverlengstukken. Verwisselbare assen met een diameter van 30 mm, frezen, geleiders en originele Bernardo-onderdelen zijn uit voorraad leverbaar en worden binnen 3-5 werkdagen verzonden. Italiaanse klantenservice beschikbaar.
Voor wie is de T 1300 E bedoeld?
| Profiel | Compatibiliteit | Reden |
|---|---|---|
| Gepassioneerde hobbyist | Niet aanbevolen | Industriële machine met een gewicht van 665 kg en een 400V driefasenvoeding. Voor gevorderd hobbygebruik kunt u de T 600 R of T 500 PR overwegen. |
| Professioneel timmerwerk voor ramen en meubels | Aanbevolen | De verlengde tafel met verlengstukken en rolhandgrepen voor deurkozijnen, raamstijlen en lange profielen, zonder hulp van een assistent. De 5 snelheden zijn geschikt voor profileren en penverbindingen. |
| Werkplaats voor meubelafwerking | Aanbevolen | De 5 snelheden met LED-display maken een snelle instelling voor verschillende afwerkingen mogelijk. Verwisselbare spindel met een diameter van 30 mm voor snelle wisseling tussen profileer- en penverbindingsgereedschap. |
Niet geschikt voor: werkplaatsen met werkstukken kleiner dan 1,3 m die geen tafelverlengstukken vereisen (de basisversie T 1300 is voordeliger); werkplaatsen zonder een 400V driefasenstroomvoorziening (overweeg de T 600 R of T 500 PR met de 230V-versie); Ruimtes smaller dan 3 m breed met uitgeschoven verlengstukken (controleer de totale afmetingen van 2600 mm + 600 mm verlengstukken aan de zijkant).
Tafel en verlengstukken
| Specificaties | Waarde |
|---|---|
| Afmetingen tafel | 2500 × 430/850 mm |
| Rechter tafelverlengstuk | 600 × 430 mm |
| Linker tafelverlengstuk | 600 × 430 mm |
| Werkhoogte Breedte | 870 mm |
| Tafelopening | 220 mm |
As en gereedschap
| Specificatie | Waarde |
|---|---|
| Asdiameter | 30 mm |
| Verticale verplaatsing van de as | 180 mm |
| Nuttige aslengte | 130 mm |
| Max. Diameter van het gereedschap voor profileren | 260 mm |
| Maximale diameter van het gereedschap voor penverbindingen | 335 mm |
| Max. Intrekbare gereedschapsdiameter | 210 mm |
Snelheid
| Specificaties | Waarde |
|---|---|
| Snelheidsstanden | 5 |
| Spindelsnelheid | 1.500 / 3.500 / 5.500 / 7.500 / 9.000 tpm |
| Display | LED-display |
Motor en vermogen
Voeding| Specificatie | Waarde |
|---|---|
| Motorvermogen | 5,5 kW (7,5 pk) |
| Voeding | 400V – 50Hz – driefase |
| Starten | Automatisch ster-driehoek |
| Bedrijfsmodus | Continu (S1) 100%) |
Zuigaansluiting
| Specificaties | Waarde |
|---|---|
| Zuigaansluiting | 125 / 100 mm |
Afmetingen en gewicht
| Specificaties | Waarde |
|---|---|
| Afmetingen machine (B × D × H) | 2.600 × 1.080 / 1.200 × 1.400 mm |
| Geschat gewicht | 665 kg |
| Framemateriaal | Grijs gietijzer |
Conformiteit
| Specificatie | Waarde |
|---|---|
| Markering | CE |
| Richtlijn | Machines 2006/42/EC |
Standaarduitrusting
- Bernardo T 1300 E Spindelfreesmachine

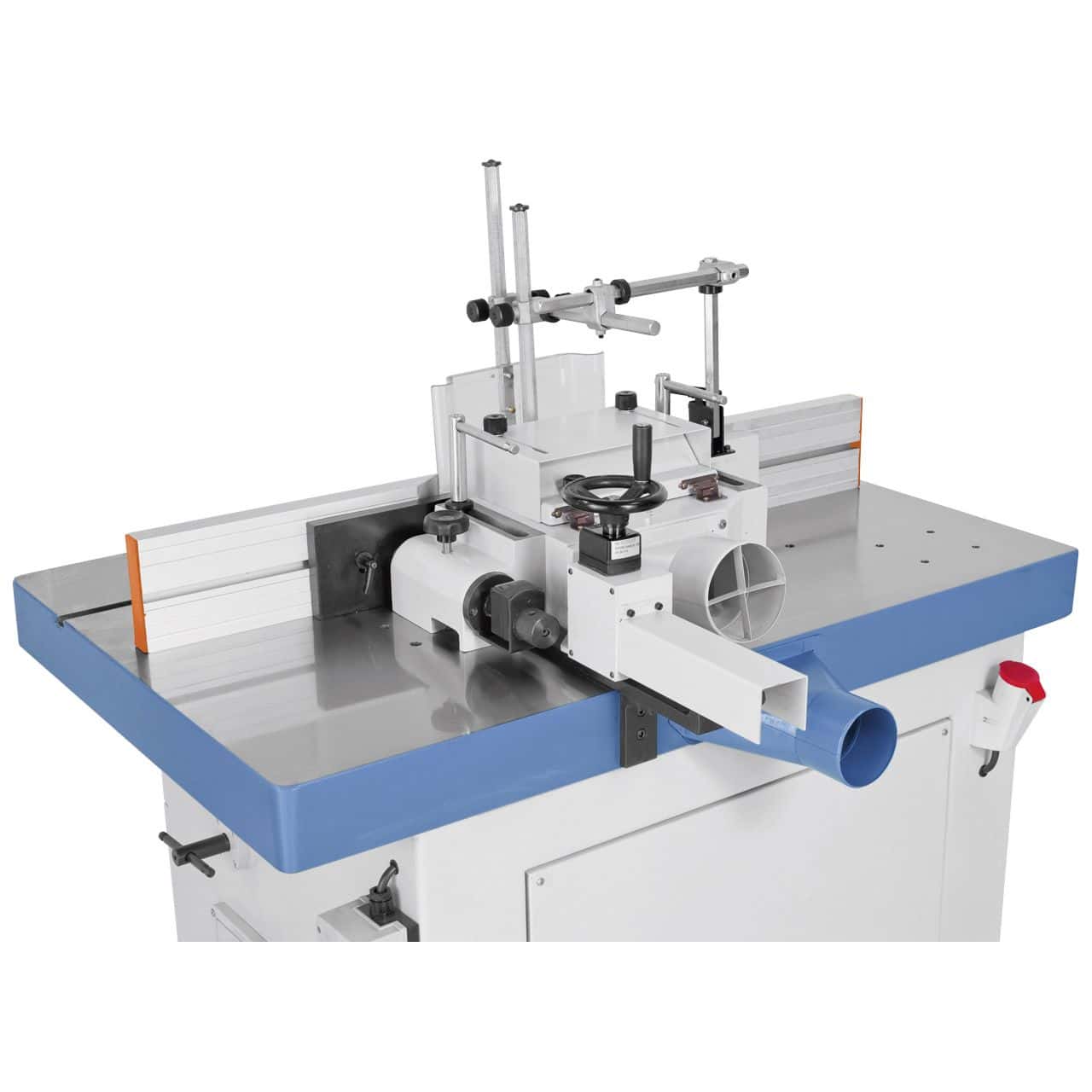

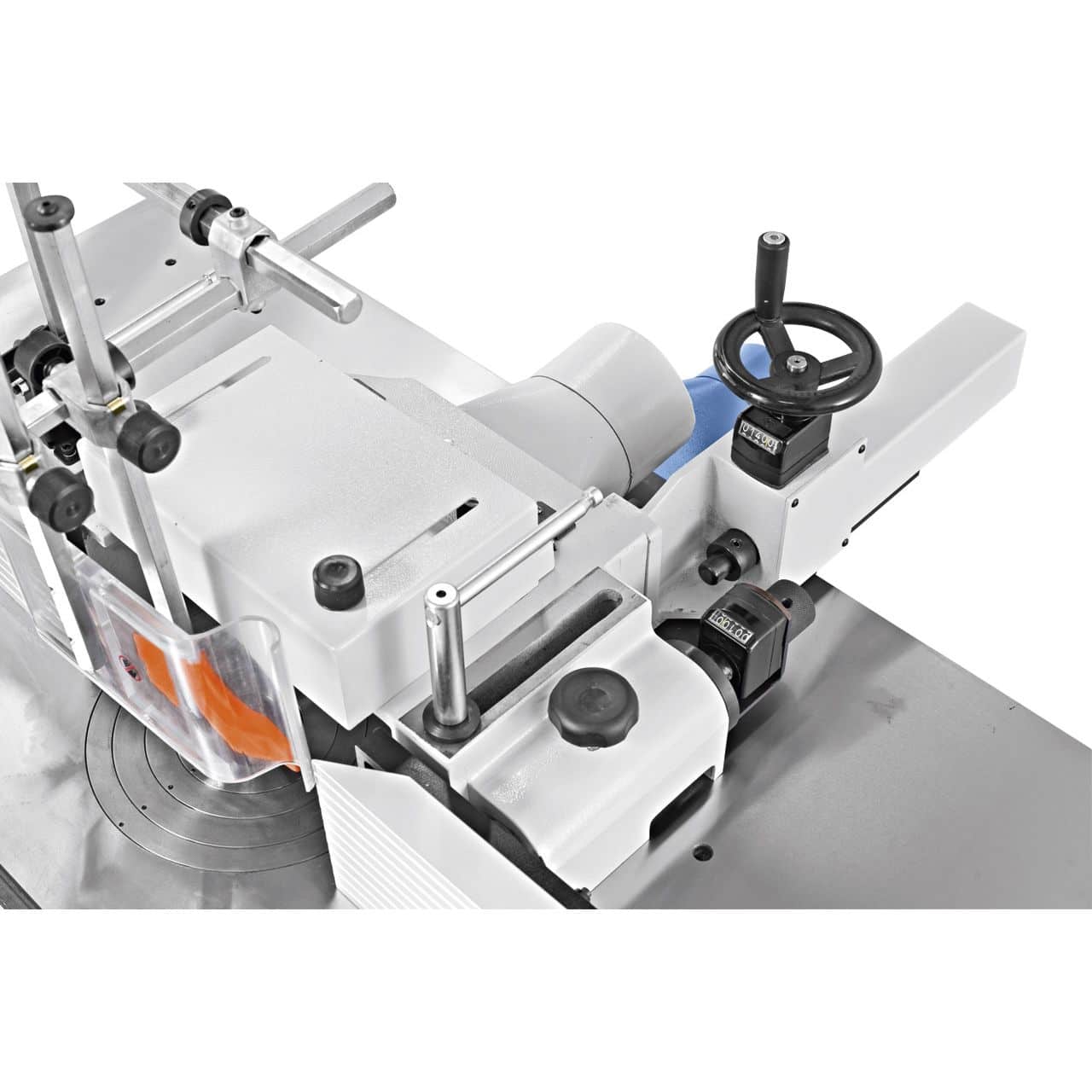

- FA-02 Freesgeleider
- Beveiligingsinrichting en drukinrichting

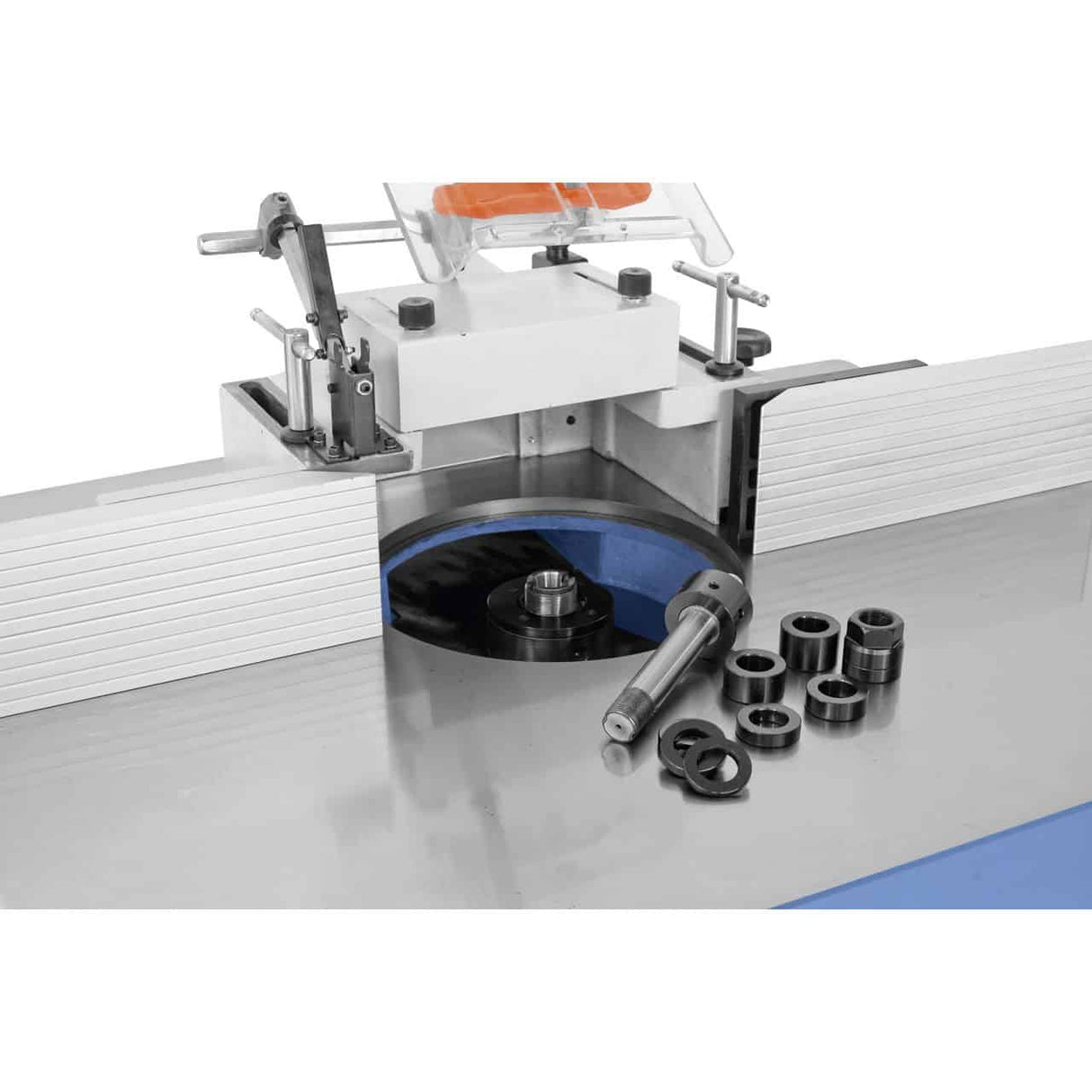

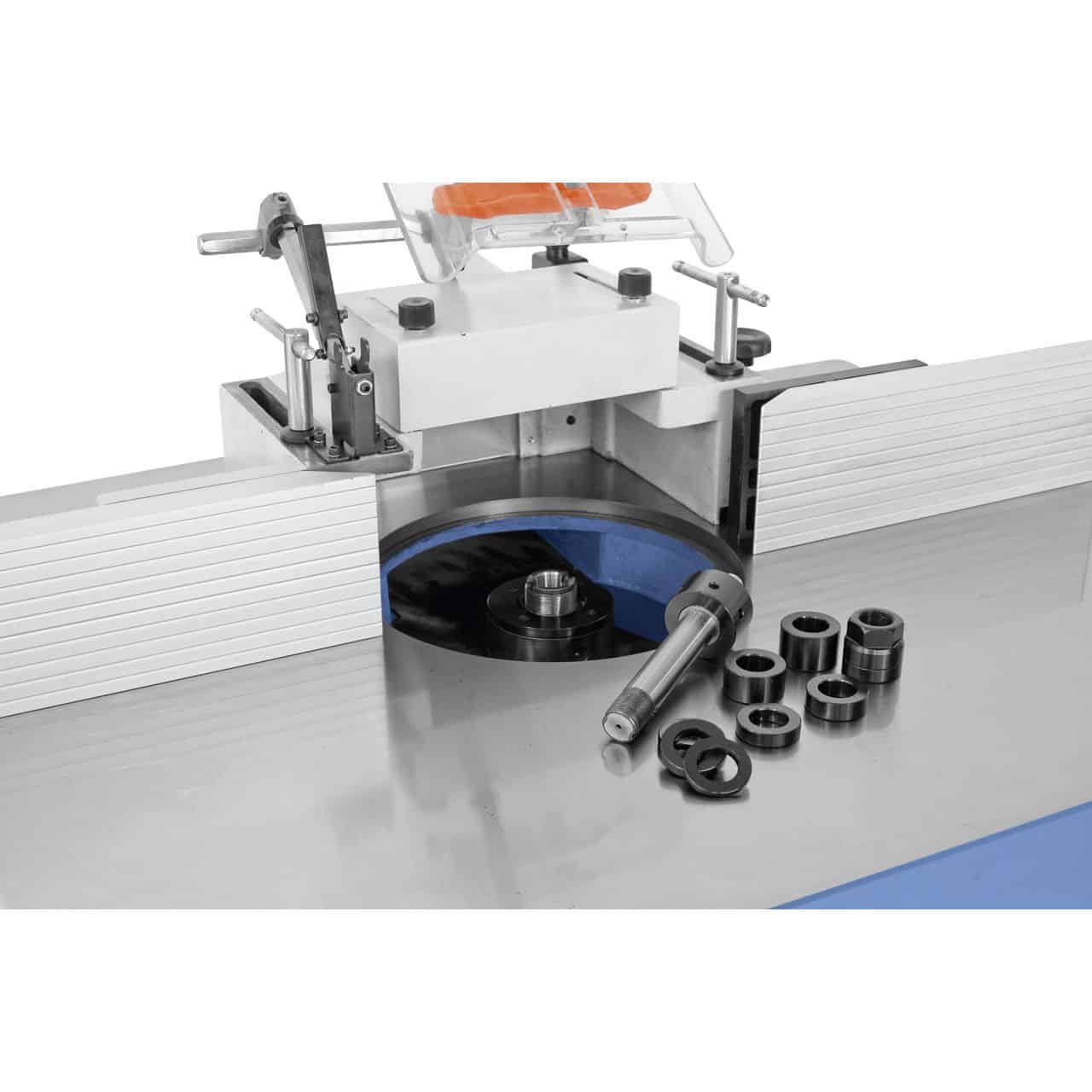

- Verwisselbare spindel Ø 30 mm
- Rechts/Links draaien
- LED-snelheidsindicator
- Analoge hoogte-indicator
- Elektrische spindelrem
- Automatische ster-driehoekstart
- Voedingsaansluiting
- Rechter en linker tafelverlenging
- Verwijderbare steun
Veelgestelde vragen
Wat is het praktische verschil tussen de T 1300 en de T 1300 E?
De T 1300 E ('Extended') is voorzien van rechter en linker tafelverlenging (600 x 430 mm elk), een aanvoerrol en een verwijderbare steun. Het basismodel T 1300 heeft alleen de standaard tafel van 1300 x 850 mm. Dezelfde motor, dezelfde snelheden.
Voor werkstukken kleiner dan 1,3 m is het basismodel T 1300 voldoende, tegen aanzienlijk lagere kosten. Voor lange werkstukken (deuren, profielen, staanders) maken de 'E'-verlengstukken onbeheerd werken mogelijk. De aanvoerrol vergemakkelijkt bovendien de handmatige aanvoer van zware werkstukken. Het gewichtsverschil (665 vs. 530 kg) weerspiegelt de verbeterde constructie.
Wat betekent 'ster-driehoek starten'?
Het is een progressief startsysteem voor krachtige driefasemotoren.
Bij het inschakelen start de motor in de 'ster'-configuratie (verlaagde spanning, gedeeltelijk koppel) en schakelt vervolgens automatisch over naar de 'driehoek'-configuratie (volledige spanning, maximaal koppel). Zonder ster-driehoek-start genereert een 5,5 kW-motor hoge inschakelstromen die de stroomonderbreker kunnen uitschakelen of zichtbare spanningsdalingen kunnen veroorzaken. Het ster-driehoek-systeem beperkt de inschakelstromen, waardoor starten mogelijk is, zelfs op meters met een bescheiden nominaal vermogen. Dit is een essentiële eigenschap voor industriële motoren van meer dan 4 kW. Kan ik verschillende frezen gebruiken zonder de as te verwisselen? Ja, de 30 mm as is de Bernardo-standaard voor de meeste profiel- en penfreesjes. Voor frezen met een andere boring zijn alternatieve (verwisselbare) assen of specifieke adapters nodig. De 30 mm as is de internationale standaardmaat voor professionele verticale bovenfreesmachines. De meeste commerciële freesmachines (voor profileren, groeven en vormen) gebruiken deze diameter. Voor frezen met een boring van 50 mm of andere speciale maten zijn verwisselbare assen als optionele accessoires verkrijgbaar. Het wisselen van de as duurt doorgaans 5-10 minuten. Zijn de 5 snelheden echt nodig? Ja, voor werkplaatsen die afwisselen tussen verschillende bewerkingsprocessen. Lage snelheden (1500-3500 tpm) voor grote gereedschappen bij het tappen; gemiddelde snelheden (5500-7500 tpm) voor standaard profileren; hoge snelheid (9000 tpm) voor fijn afwerken. De optimale snelheid hangt af van de gereedschapsdiameter en het materiaal. Grote gereedschappen (250-335 mm) genereren te hoge omtreksnelheden bij hoge toerentallen, waardoor breuk kan optreden. Kleine gereedschappen (50-100 mm) vereisen hoge omtreksnelheden voor een schone afwerking: bij lage toerentallen is de snede ruw. De 5 snelheden dekken het volledige spectrum van standaard professionele toepassingen.Hoeveel verbruikt de 5,5 kW motor bij standaardproductie?
De 5,5 kW motor verbruikt doorgaans 5,5-6 kWh per uur bij volledige belasting. Bij standaardproductie met een inschakelduur van 50-60% bedraagt het gemiddelde verbruik 3-4 kWh per uur.
Voor werkplaatsen met hoge elektriciteitskosten is het aan te raden de cycli zo in te delen dat de stilstandtijd met draaiende motor tot een minimum wordt beperkt. De elektrische asrem maakt snelle stops tussen cycli mogelijk, waardoor de stilstandtijd wordt verkort. Het uitschakelen van de motor tussen de cycli verlaagt het gemiddelde verbruik verder.
