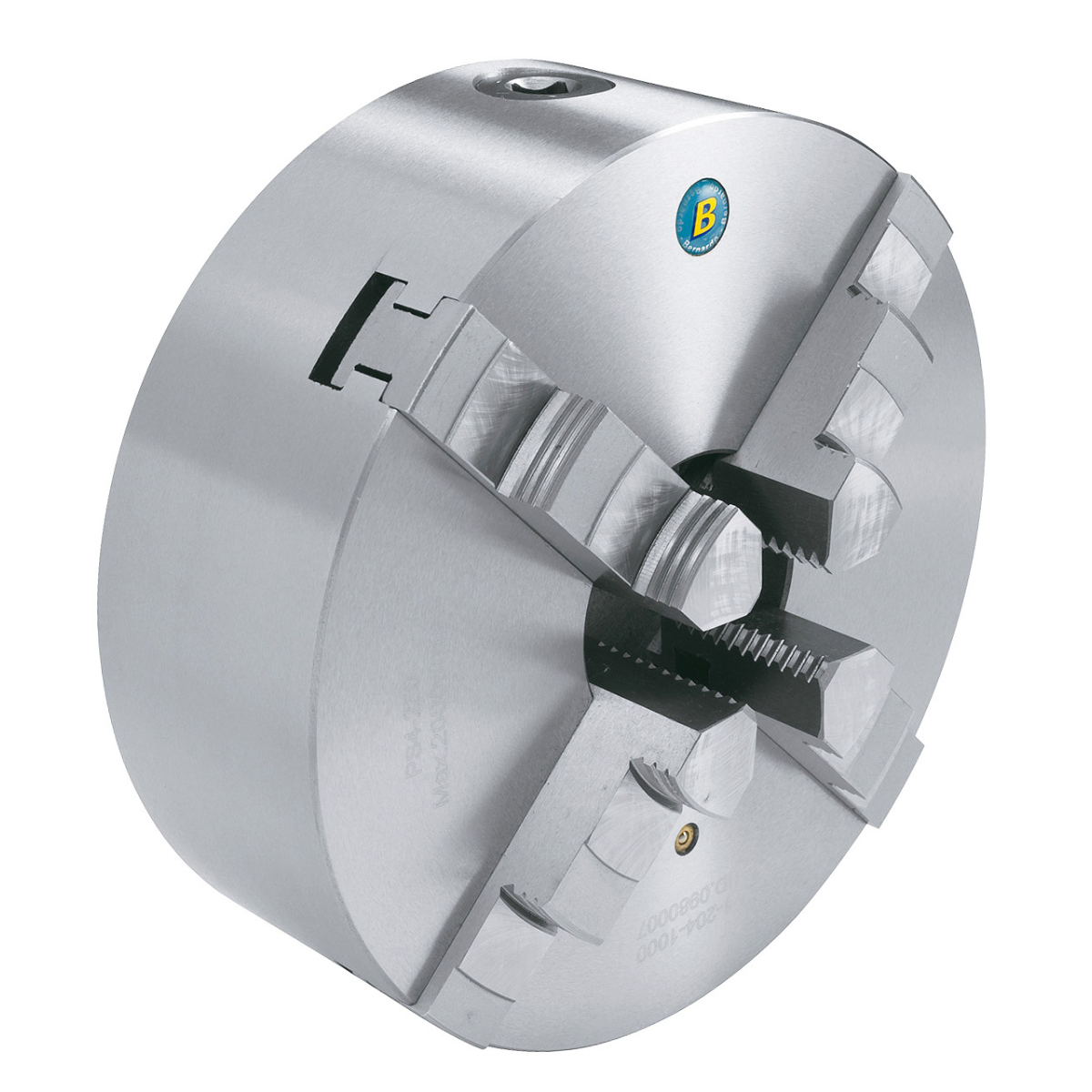

De Bernardo 4-klauwspantang DK12-125 is een draaibankspantang voor professioneel gebruik, met een gewicht van 5,3 kg. Krollit, officiële Bernardo-distributeur sinds 2007.

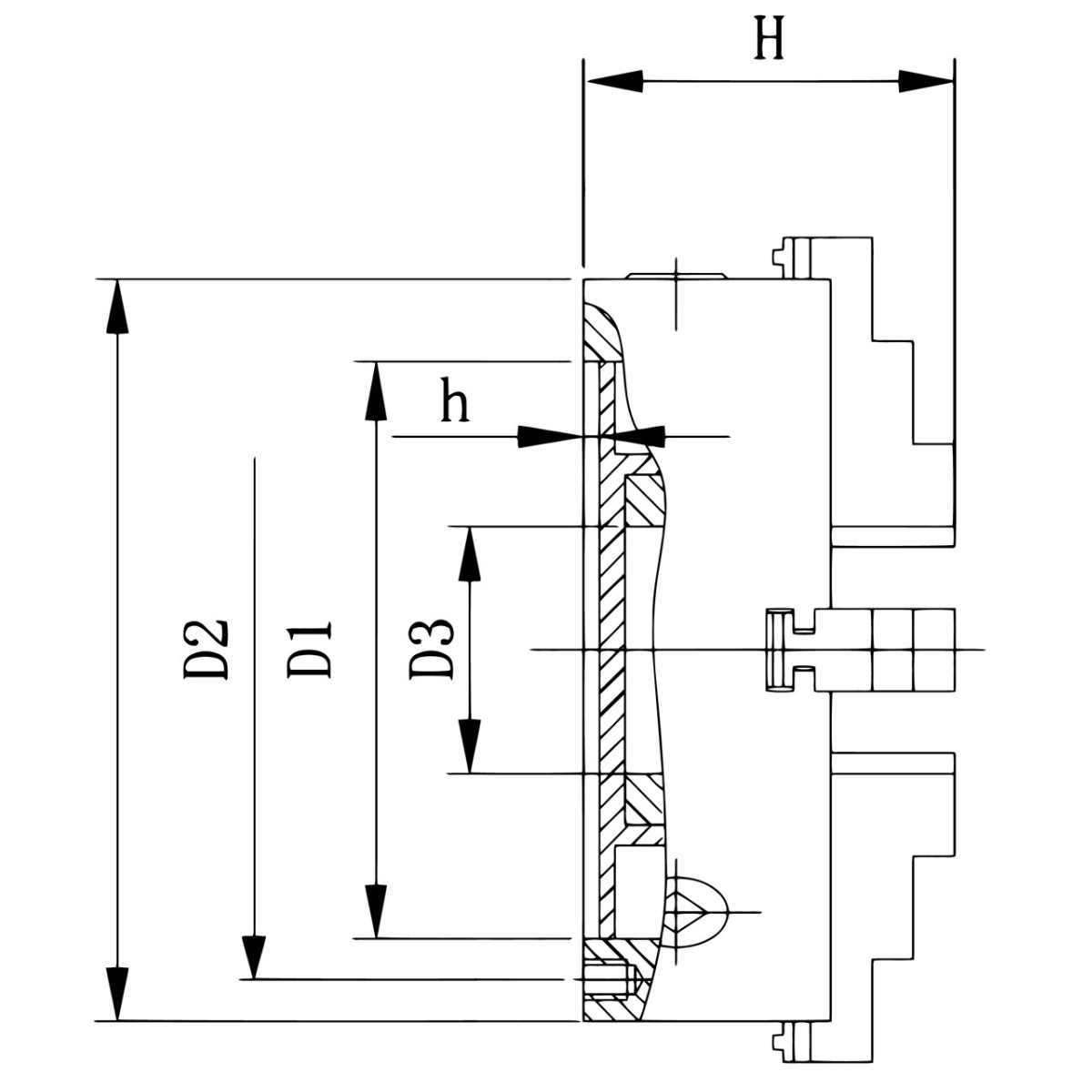

- D - Klauwplaatmaat: 125
- D1: 95 mm
- D2: 108 mm
- D3: 30 mm
- h: 84,5 mm
- H1: 58 mm
Wie gebruikt de DK12-125 vierklauwplaat en waarvoor?
Machinefabrieken en ambachtelijke draaiers gebruiken de DK12-125 vierklauwplaat als klemaccessoire op metaaldraaibanken, voor een veilige klemming en centrering van het werkstuk tijdens draaien, boren en groeven.
De plaats in het Bernardo-assortiment
Bernardo vierklauwplaat: De DK12-125 De klauwen maken deel uit van het Bernardo-draaibankklauwenassortiment, dat sinds 2007 in Italië wordt gedistribueerd door Krollit. Het Bernardo-assortiment omvat modellen in verschillende categorieën en prestatieniveaus: om de juiste machine voor uw toepassing te kiezen, kunt u de Bernardo-catalogus op de Krollit-website raadplegen of contact opnemen met de klantenservice voor hulp bij de selectie van de juiste machine.
Logistiek en ondersteuning van Krollit
Verzending van reserveonderdelen en accessoires binnen 3-5 werkdagen vanuit het Krollit-magazijn. Klantenservice in het Italiaans is beschikbaar voor technische documentatie en compatibiliteitscontroles met de referentiemachine.
Krollit is sinds 2007 officieel distributeur.
Voor wie is de DK12-125 4-klauwplaat bedoeld?
De DK12-125 4-klauwplaat wordt aanbevolen voor de volgende professionele profielen:
-
Mechanische werkplaatsen en ambachtelijke draaiers: het veilig vastklemmen van ronde of zeshoekige werkstukken op metaaldraaibanken voor draaien, boren en groeven.
-
Gebruikers met een compatibele Bernardo flensdraaibank: originele vervanging of upgrade voor Bernardo draaibanken (professioneel, hobby, etc.) met een A2-aansluiting conform DIN 55029.
-
Onregelmatige of niet-ronde werkstukken: voor niet-symmetrisch gecentreerde werkstukken kunt u overwegen om een aparte 4-klauwplaat of platform te gebruiken. universeel.
Technische specificaties
| D1 |
95 mm |
| D2 |
108 mm |
| D3 |
30 mm |
| h |
84,5 mm |
| H1 |
58 mm |
| h |
4 mm |
| Montageschroeven |
3 x M8 |
| D - Klauwplaatmaat |
125 |
| Maximale snelheid |
3000 tpm |
| Gewicht, ca. |
5,3 kg |
Veelgestelde vragen
Wanneer moet ik een vierklauwplaat gebruiken?
Zelfcentrerende vierklauwplaten zijn geschikt voor vierkante en vier- tot achthoekige werkstukken. De klauwen bewegen samen met één sleutel.
De zelfcentrerende vierklauwplaat (niet met onafhankelijke klauwen) klemt vierkante of achthoekige werkstukken symmetrisch vast. Voor excentrische (asymmetrische) klemming zijn onafhankelijke klauwplaten vereist.
Van welk materiaal is de klauwplaat gemaakt?
Het materiaal staat in de titel vermeld: staal (PO-serie) voor maximale precisie, gietijzer (DK/PS-serie) voor standaardgebruik.
De keuze hangt af van de intensiteit van het gebruik en de vereiste tolerantie: staal voor productie en precisie, gietijzer voor algemeen gebruik.
Voor welke werkstukken is Ø 125 mm geschikt?
Geschikt voor kleine tot middelgrote werkstukken (max. Ø 140 mm): tafeldraaibanken en ambachtelijke werkplaatsen.
De nominale diameter van de klauwplaat geeft de maximale afmeting van de behuizing aan, niet van het werkstuk dat bewerkt kan worden. De klemkracht is afhankelijk van de bekopening (doorgaans 60-70% van de nominale diameter).
Hoe controleer ik de compatibiliteit met mijn draaibank?
Controleer het type neusfitting van de draaibank (Camlock D3-D15 of M-schroefdraadaansluiting) en de bijbehorende diameter.
Bij moderne draaibanken is de Camlock-fitting het meest voorkomend. Bij oudere draaibanken kan er een schroefdraad (M-) of flensaansluiting aanwezig zijn. De technische documentatie van de draaibank geeft het exacte model aan.
Hoe behoud ik de nauwkeurigheid van de spindel?
Regelmatig reinigen van het spiraalmechanisme, periodiek smeren met speciaal spindelvet en elke 6 maanden de concentriciteit controleren met een meetklok.
Een bek die moeilijk beweegt, wijst op spanen of roest in het mechanisme: demonteren, reinigen en smeren. De concentriciteit wordt gecontroleerd door een aardingsstaaf te monteren en te meten met een meetklok: de acceptabele tolerantie bedraagt 0,03-0,1 mm, afhankelijk van het model.
