Het UJK Parf Plus Guide System is een malsysteem voor het boren van gaten van 20 mm in werkbladen. Het bestaat uit het Parf MkII Guide System en de roestvrijstalen Parf Protractor. Hiermee kunnen gatenroosters worden gemaakt met een tussenafstand van 96 mm, 48 mm of 32 mm en hoeken van 0° tot 90° in stappen van 0,5°, met CNC-achtige precisie. Gemaakt in Axminster, Devon, Groot-Brittannië. Gedistribueerd in Italië door Krollit, een officiële UJK-distributeur sinds 2007.
- Diameter van het gat: 20 mm
- Standaard rasterafstand: 96 mm (met opties van 48 mm en 32 mm)
- Hoekbereik Parf Protractor: 0°–45° en 45°–90°
- Hoekstap: 0,5°
- Lengte Parf Stick: 1.000 mm per stuk
- Voorboorgaten Parf Stick: 96 mm steek met extra openingen op 32 mm en 48 mm
- Diameter voorboor: 3 mm
- 20 mm boor: hardmetaal (wolfraam)
- Compatibiliteit boor: 1/4" zeskant (inclusief Festool) CENTROTEC)
- Materiaal Parf Protractor: roestvrij staal met zeer nauwkeurige lasergravure
- Oorsprong: Groot-Brittannië (Axminster, Devon)
- Prijs: King's Award for Enterprise – Innovation 2023
Wie gebruikt het Parf Plus geleidesysteem en waarvoor
Het systeem wordt gebruikt door timmerlieden, houtbewerkers en werkplaatsbouwers die MFT-werkbladen (multifunctionele tafels), op maat gemaakte werkbanken of verplaatsbare zaagtafels met een zeer nauwkeurig gatenpatroon van 20 mm moeten maken, zonder een CNC-machine te gebruiken. In Italië wordt het met name gebruikt door timmerlieden die maatwerk leveren met een geleidezaag en bankhaken, professionals die op locatie werken en een verplaatsbaar werkstation nodig hebben, en bouwers van werkbanken voor educatief of gevorderd hobbygebruik. De Parf Protractor kan worden gebruikt voor herhaalbare versteksneden onder elke hoek tussen 0° en 90°, waardoor het zelfs bruikbaar is bij precisiewerkzaamheden in de timmerindustrie, waar een geleidezaag het primaire gereedschap is.
Krollit Logistiek en Ondersteuning
Verzending binnen 3-5 werkdagen vanuit het Krollit-magazijn in Monteforte Irpino (AV). Technische ondersteuning in het Italiaans is beschikbaar op +39 0825-1494022.
Voor wie is het Parf Plus geleidesysteem bedoeld?
| Profiel |
Compatibiliteit |
Patroon |
| Timmerman met een geleidezaag |
Geschikt |
Hiermee kunt u in minder dan 30 minuten met CNC-precisie 20 mm rasterlijnen met een steek van 96 mm maken, compatibel met Festool of Makita werkbankklemmen en geleiderails.
|
| Werkplaats- en werkbankbouwers.
| Geschikt.
| Speciaal ontworpen voor het bouwen van MFT-tafels en verplaatsbare werkbanken; de Parf Protractor voegt hoeken van 0° tot 90° toe in stappen van 0,5°.
|
| Gevorderde hobbyist met interesse in precisie.
| Geschikt.
| Korte leercurve (installatie in minder dan 30 minuten volgens de fabrikant) en herhaalbare resultaten, zelfs zonder CNC-ervaring.
|
| Degenen die voornamelijk met metalen of andere materialen dan hout/MDF/HDF werken.
| Niet geschikt.
| Het systeem is ontworpen voor MDF en HDF; niet aanbevolen voor hardhouten fineer multiplex of andere materialen dan hout. |
Niet geschikt voor: boren in hardhouten fineer multiplex (de fabrikant specificeert expliciet MDF en HDF als referentiematerialen) en voor diegenen die gaten met een andere diameter dan 20 mm nodig hebben zonder extra boren.
Technische specificaties
Geometrie en boren
| Uiteindelijke gatdiameter |
20 mm |
| Voorboor |
3 mm |
| 20 mm boor |
Wolfraamcarbide, met 1/4" centreergeleider 3 mm |
| Standaard afstand |
96 mm |
| Optionele afstanden |
48 mm, 32 mm |
| Bithouder |
1/4" zeskant, compatibel met Festool CENTROTEC |
Parf-staven
| Lengte |
1.000 mm per stuk |
| Aantal inbegrepen |
2 |
| Referentie verzonken gaten |
96 mm steek met extra gaten op 32 mm en 48 mm mm |
| Metrische schaal |
aanwezig op beide linialen |
| Geleidingsbus |
gemaakt van oliehoudend materiaal, voorkomt slijtage aan de gaten |
Parf-gradenboog
| Materiaal |
roestvrij staal |
| Graveren |
zeer nauwkeurige laser |
| Hoekbereik |
0°–45° en 45°–90° |
| Aflezen increment |
0,5° |
Oorsprong en erkenning
| Land van productie |
Groot-Brittannië (Axminster, Devon) |
| Ontwerper |
Peter Parfitt |
| Merk |
UJK (Axminster Tools) |
| Erkenning |
King's Award for Enterprise – Innovation 2023 |

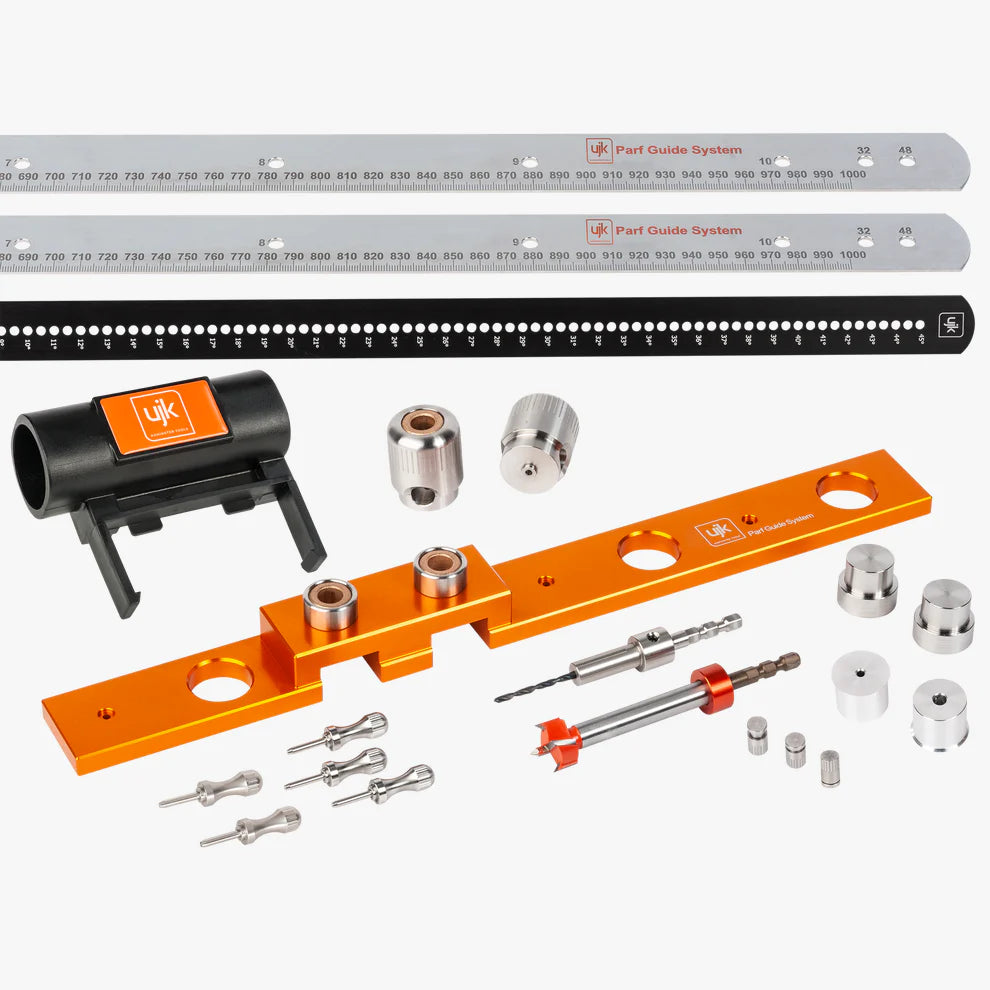

Standaard Uitrusting
- 2 x 1.000 mm Parf Sticks MkII
- 2 x MkII boorgeleiders (1,5 mm en 3 mm diepte)
- 3 x 3 mm positioneerpinnen
- 3 mm boor met boorhouder
- 20 mm hardmetalen boor met 3 mm centreergeleider
- Geleidingsblok
- Stofafzuigingsaansluiting
- Roestvrijstalen Parf gradenboog met lasergravure
Veelgestelde vragen
Is het Parf Plus geleidesysteem compatibel met Festool 20 mm bankhaken?
Het systeem produceert gaten van 20 mm die compatibel zijn met alle standaard 20 mm bankhaken, inclusief UJK Super Dogs. Het is niet specifiek gecertificeerd voor Festool bankhaken, maar De diameter van 20 mm is de industriestandaard voor MFT-systemen.
Compatibiliteit hangt af van de tolerantie van het geboorde gat. Het systeem gebruikt een 20 mm hardmetalen boor met een centreergeleider van 3 mm. Volgens de fabrikant is de boornauwkeurigheid vergelijkbaar met CNC, een vereiste voor de goede werking van werkbankklemmen die een precieze passing vereisen.
Wat is het verschil tussen het Parf Plus geleidesysteem en het Parf MkII geleidesysteem?
De Parf Plus omvat het Parf MkII geleidesysteem plus de roestvrijstalen Parf gradenboog. Zonder de gradenboog is boren alleen mogelijk onder hoeken van 90° en 45°; met de gradenboog kunt u onder hoeken van 0° tot 90° boren in stappen van 0,5°.
Degenen die al een Parf MkII geleidesysteem bezitten, kunnen de Parf gradenboog apart aanschaffen. Degenen die helemaal opnieuw beginnen en van plan zijn om herhaalbare versteksneden te maken met een geleider. De Parf Plus is de complete set zonder extra aankopen.
Op welke materialen werkt het en waarvoor wordt het niet aanbevolen?
De fabrikant geeft MDF en HDF aan als referentiematerialen. Het wordt niet aanbevolen voor multiplex met hardhouten fineer.
In de praktijk wordt het voornamelijk gebruikt op 18-25 mm MDF voor werkbladen, op HDF voor verplaatsbare zaagtafels en op MFT-panelen. Op massief hout is het technisch mogelijk, maar de nauwkeurigheid van de gaten wordt beïnvloed door de houtnerf: MDF en HDF garanderen consistentere resultaten dankzij de homogene structuur van het materiaal.
Is het mogelijk om het systeem uit te breiden tot meer dan 1000 mm Parf Sticks?
Ja. UJK verkoopt een connector (Parf Stick Connector) om twee Parf Sticks te verbinden en grotere oppervlakken te bedekken. Vervanging De MkII Parf Sticks zijn apart verkrijgbaar.
De connector is handig voor het bouwen van werkbanken dieper dan 1000 mm. De nauwkeurigheid van het systeem blijft ongewijzigd omdat de geometrie gebaseerd is op de stelling van Pythagoras: het toevoegen van een tweede paar sticks introduceert geen cumulatieve fouten, wat een van de voordelen van het systeem is ten opzichte van traditionele uitzetmethoden.
Zijn de meegeleverde bits compatibel met het Festool CENTROTEC-systeem?
Ja. Zowel de 3 mm als de 20 mm bits hebben een 1/4" zeskantaandrijving, die compatibel is met het Festool CENTROTEC-systeem en alle standaard zeskant snelwisselsystemen.
Hierdoor kunnen de bits worden gebruikt met accuboormachines die zijn uitgerust met een zeskant snelwisselsysteem zonder extra adapters, wat de workflow op de bouwplaats of in de werkplaats vereenvoudigt.
