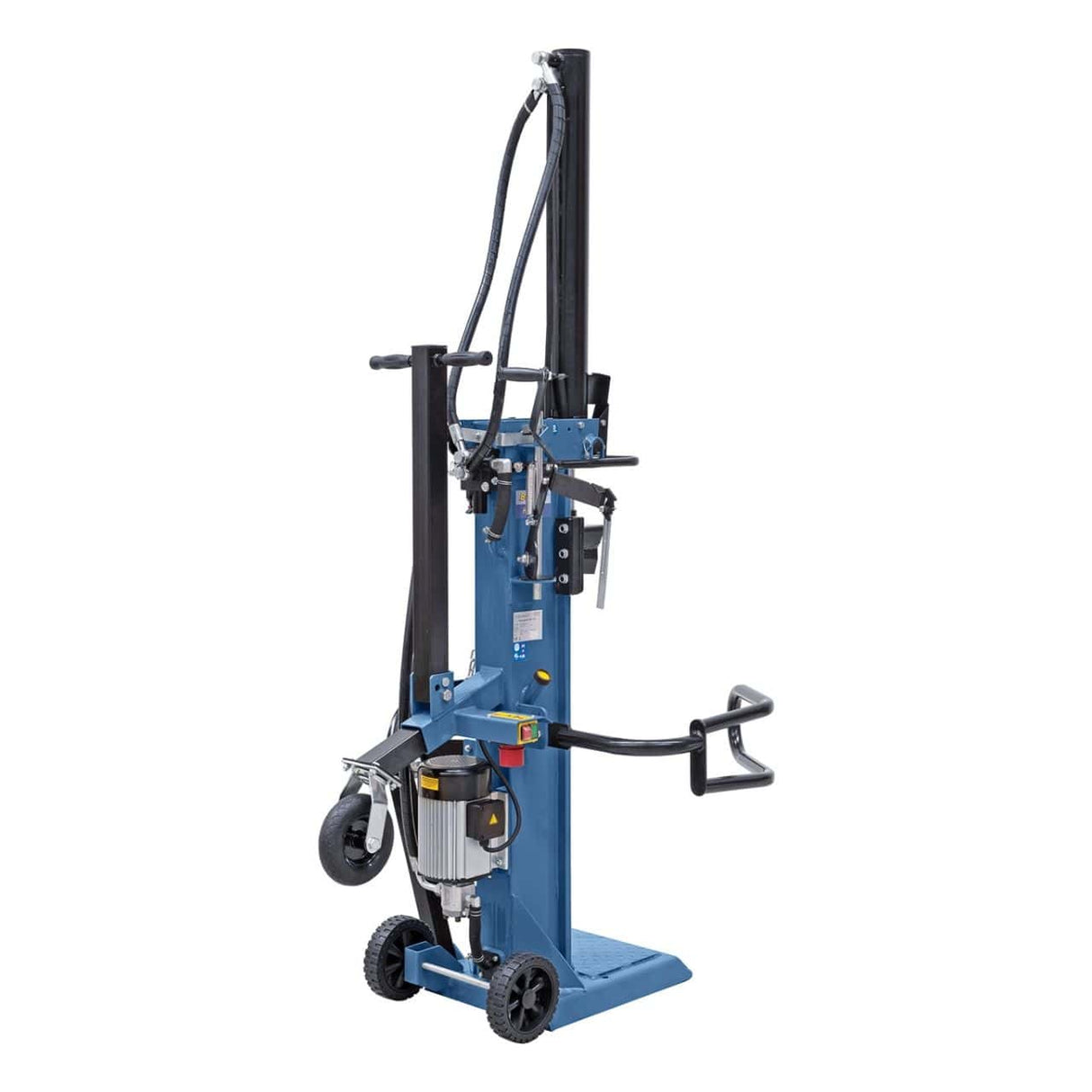

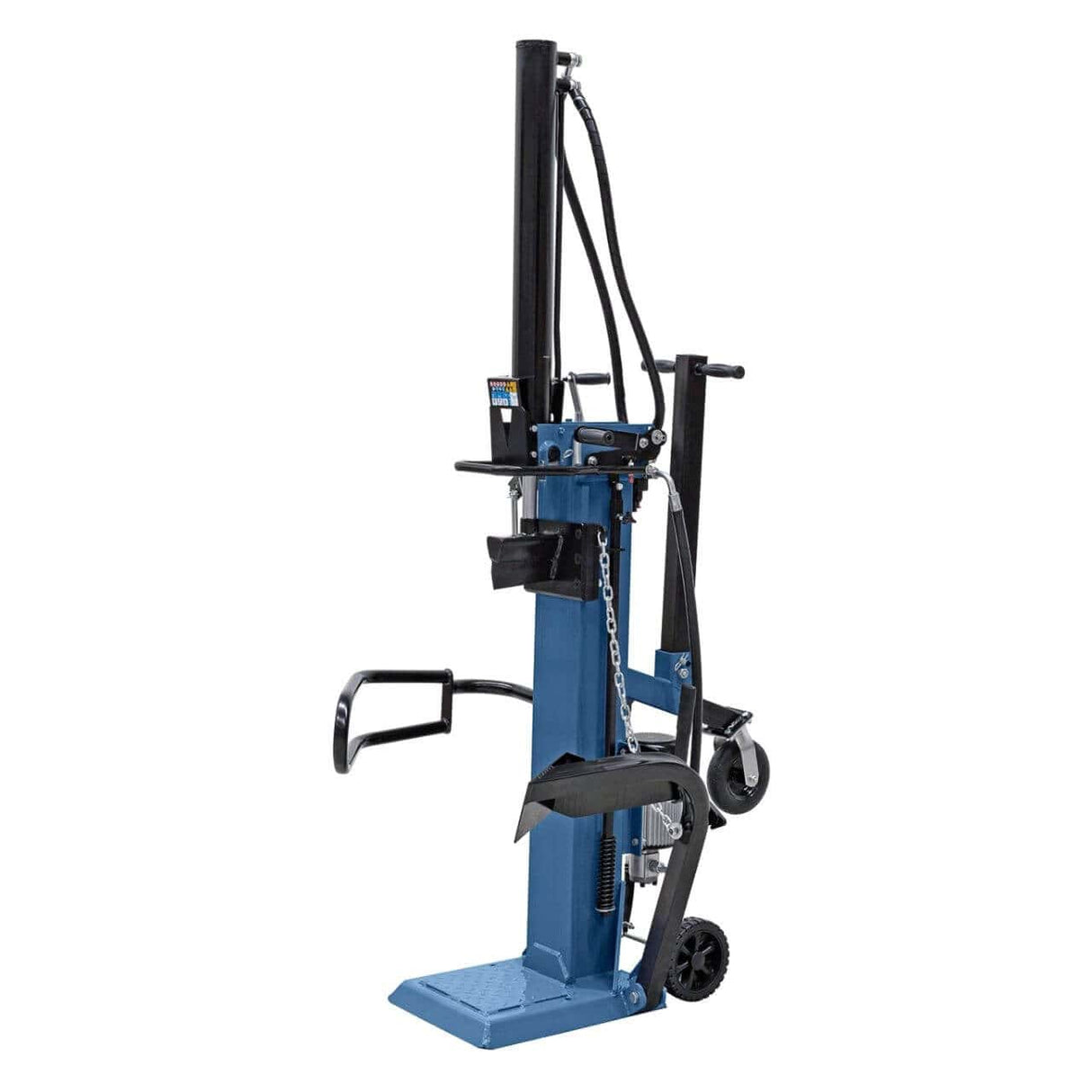

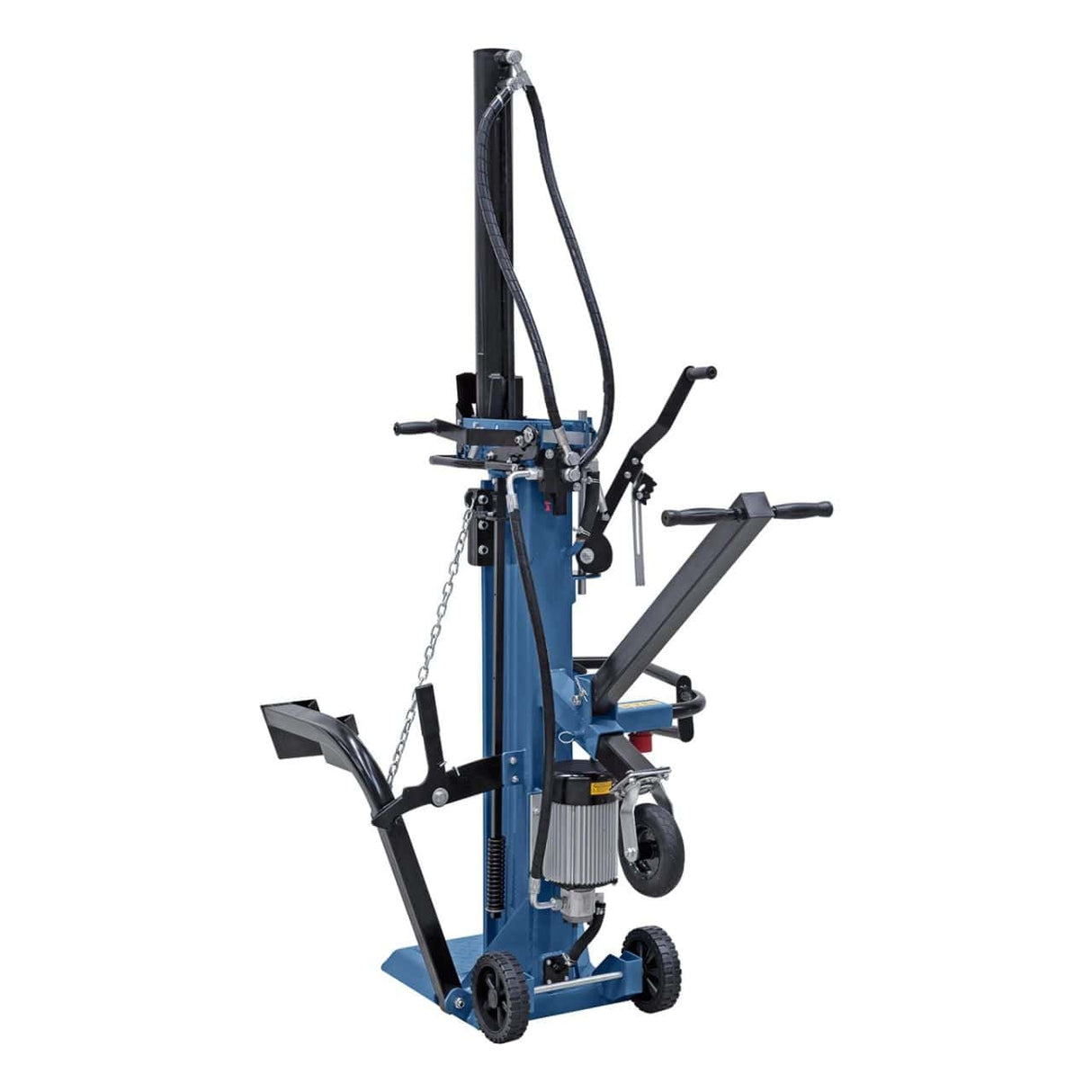

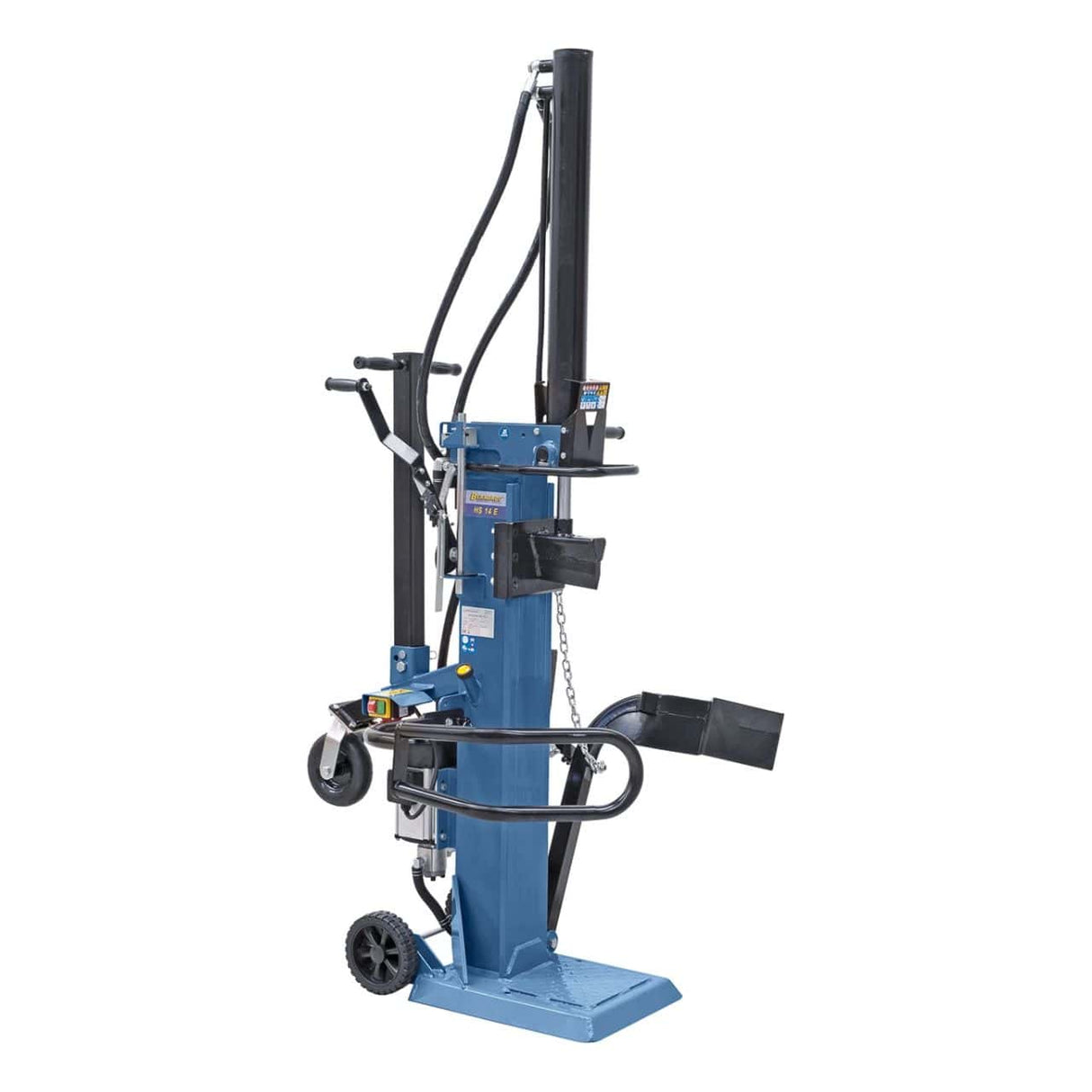

Lo spaccalegna verticale Bernardo HS 14 E è dimensionato per spacco di tronchi in ambito agricolo, forestale e per hobbisti evoluti su tronchi di medie dimensioni. Offre forza di spaccatura 14 tonnellate, corsa massima del pistone 850 mm, lunghezza tronchi lavorabili 560 - 1.040 mm, azionamento elettrico (motore 3.5 kW a 400V trifase), serbatoio idraulico 7.5 litri, pressione idraulica 24.6 MPa. Sicurezza a due mani conforme normativa europea, sollevatore di tronchi integrato per caricamento di ceppi pesanti, struttura robusta da 185 kg con carrello a ruote per trasporto, dimensioni complessive 1.200 × 1.500 × 2.300 mm. Distribuito in Italia da Krollit come distributore ufficiale Bernardo dal 2007.
-
Forza di spaccatura: 14 tonnellate
-
Corsa pistone massima: 850 mm
-
Lunghezza tronchi lavorabili: 560 - 1.040 mm
-

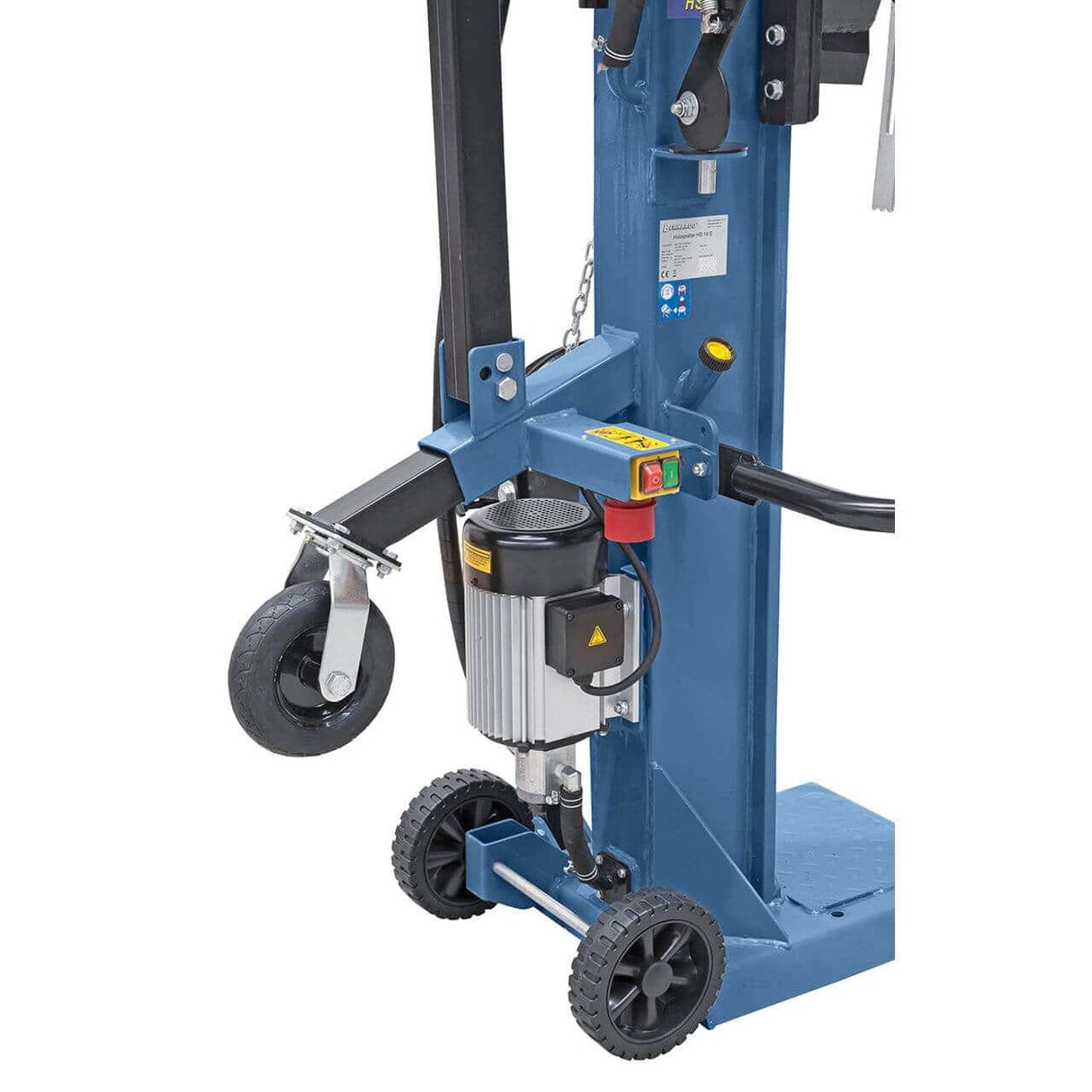

Azionamento: Elettrico 3.5 kW / 400V trifase
-
Serbatoio idraulico: 7.5 litri
-
Sicurezza: A due mani (Two-handed operation)
-
Sollevatore di tronchi: Integrato
-
Peso: ca. 185 kg
Chi usa lo HS 14 E e per cosa

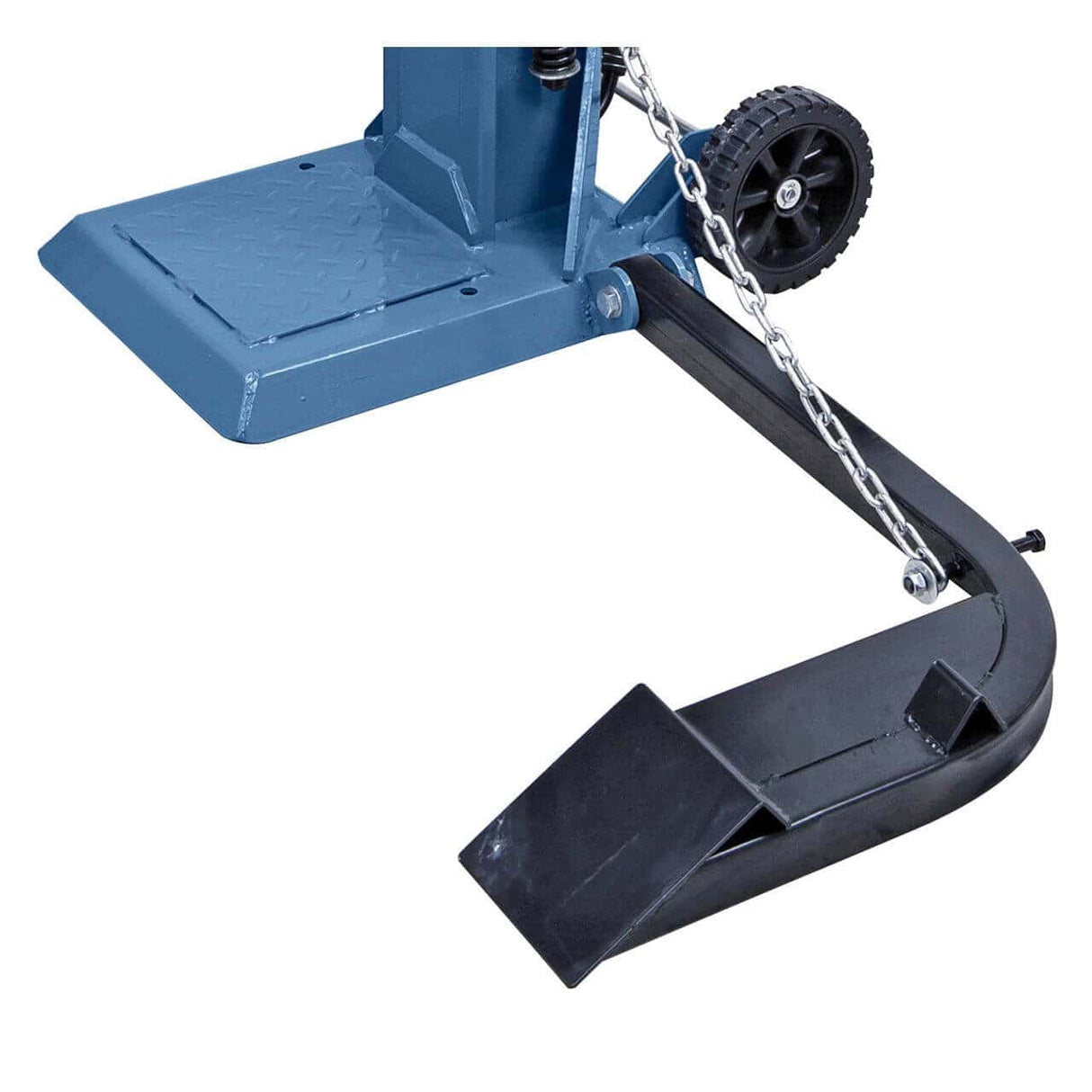

Il Bernardo HS 14 E è uno spaccalegna verticale dimensionato per hobbisti evoluti del legno, piccoli proprietari forestali, gestori di stufe a legna domestiche, e applicazioni semi-professionali. La forza 14 tonnellate è dimensionata correttamente per ceppi di legno tenero (abete, pino, pioppo) fino a Ø 300 mm e per legno duro (quercia, faggio, castagno) fino a Ø 250 mm. L'azionamento esclusivamente elettrico (3.5 kW 400V trifase) è dimensionato per uso in officina, capannone agricolo o cortile con allaccio elettrico stabile. L'alimentazione trifase 400V richiede linea industriale; per uso senza trifase valutare modelli monofase 230V o azionamento a cardano. Il sollevatore di tronchi integrato è caratteristica costruttiva determinante per ceppi pesanti: solleva ceppi fino al pistone idraulico senza che l'operatore debba fare la fatica fisica del sollevamento manuale di tronchi che possono pesare 50-100 kg. La sicurezza a due mani (two-handed operation) richiede entrambe le mani dell'operatore per attivare il pistone, eliminando il rischio di schiacciamento delle mani durante lo spacco. Nei contesti dei clienti Krollit lo spaccalegna HS 14 E è scelto da hobbisti evoluti del legno, proprietari di abitazioni con stufe/caminetti, piccoli proprietari di terreni boschivi, gestori di B&B con riscaldamento a legna.
Il suo posto nella gamma Bernardo
La gamma spaccalegna Bernardo HS è organizzata in 7 modelli per forza di spaccatura e azionamento, raggruppati in 3 sotto-famiglie: famiglia E (solo elettrico): HS 11 E (11 t, monofase 230V), HS 14 E (14 t, trifase 400V), HS 16 E (16 t, trifase 400V); famiglia ZE (doppio: elettrico + cardano PTO): HS 16 ZE (16 t), HS 22 ZE (22 t), HS 30 ZE (30 t); famiglia Z (solo cardano PTO): HS 30 Z (30 t).
Il modello HS 14 E è solo elettrico: per applicazioni con allaccio elettrico fisso. La differenza tra HS 11 E (monofase 230V) e HS 14 E / HS 16 E (trifase 400V) è la potenza disponibile: 230V monofase è compatibile con allacci civili standard ma limita la potenza del motore (3,3 kW); 400V trifase consente potenze superiori (3,5-4,5 kW) e maggiore stabilità sotto carico continuativo. Per applicazioni con uso anche in campo (boschi, luoghi remoti) la versione ZE corrispondente è dimensionata correttamente: HS 16 ZE alternativa elettrica/cardano del HS 16 E.
Logistica e supporto Krollit
Spedizione Bernardo in 5-9 giorni lavorativi (7 giorni al Sud). Lo spaccalegna HS 14 E con peso 185 kg viene spedito su pallet protettivo. Per scarico sono raccomandate due persone con cura. Il carrello a ruote integrato facilita lo spostamento dopo lo scarico. Dimensioni 1.200 × 1.500 × 2.300 mm: verificare l'altezza disponibile del locale di stoccaggio (la macchina ha cilindro abbassabile per ridurre l'altezza durante lo stoccaggio). Olio idraulico, ricambi del cuneo (cunei di taglio, guida cuneo), pompe idrauliche, valvole, ricambi del sollevatore di tronchi originali Bernardo disponibili da magazzino con spedizione 3-5 giorni lavorativi. Assistenza clienti in italiano disponibile.
Per chi è lo HS 14 E
| Profilo |
Compatibilità |
Motivo |
| Hobbista appassionato del legno con stufa/caminetto |
Consigliato |
Forza 14 t dimensionata per uso domestico/hobbistico. Alimentazione 400V trifase richiede linea industriale. |
| Piccolo proprietario forestale con bosco aziendale |
Consigliato |
Lavorazione di tronchi fino Ø 250-300 mm su legno duro. Sollevatore di tronchi integrato per facilitare il carico. |
| Azienda agricola con riscaldamento a legna |
Adeguato |
Per uso saltuario di stagione invernale. Per uso continuativo intensivo valutare modelli HS 16/22/30 con maggiore forza. |
Non indicato per: officine/abitazioni senza allaccio trifase 400V (l'HS 11 E monofase 230V è compatibile con qualsiasi presa civile); uso esclusivo in campo (la versione ZE con cardano PTO è dimensionata correttamente); ceppi di legno duro oltre Ø 300 mm (la forza 14 t può non essere sufficiente; salire a HS 16/22/30); uso in ambienti chiusi senza ventilazione (per uso prolungato è raccomandata aerazione adeguata, anche se la macchina elettrica non genera fumi); uso da personale non formato sulla sicurezza (lo spaccalegna è macchina pericolosa: la sicurezza a due mani è obbligatoria).
Capacità di spacco
| Specifica |
Valore |
| Forza di spaccatura massima |
14 tonnellate |
| Lunghezza tronchi lavorabili |
560 - 1.040 mm |
| Corsa pistone massima |
850 mm |
Velocità
| Specifica |
Valore |
| Velocità di avanzamento (lavoro) |
4,2 cm/s |
| Velocità di ritorno |
5,2 cm/s |
Sistema idraulico
| Specifica |
Valore |
| Capacità serbatoio idraulico |
7.5 litri |
| Pressione idraulica |
24.6 MPa |
| Pompe idrauliche |
Di alta qualità per uso continuativo |
Motore
| Specifica |
Valore |
| Tipo azionamento |
Elettrico |
| Potenza motore (S6 40%) |
3.5 kW |
| Tensione |
400V trifase |
Sicurezza
| Specifica |
Valore |
| Sistema di comando |
A due mani (Two-handed operation) |
| Sollevatore tronchi |
Integrato |
| Guida cuneo |
Massiccia e di precisione |
Dimensioni e peso
| Specifica |
Valore |
| Dimensioni macchina (L × P × A) |
1.200 × 1.500 × 2.300 mm |
| Peso |
ca. 185 kg |
Conformità
| Specifica |
Valore |
| Marcatura |
CE |
| Direttiva |
Macchine 2006/42/CE |
Dotazione standard
- Spaccalegna verticale Bernardo HS 14 E
- Sollevatore di tronchi integrato
- Carrello con ruote per trasporto
- Sistema di sicurezza a due mani
- Guida cuneo massiccia e di precisione
- Manuale d'uso e sicurezza in italiano
- Garanzia ufficiale Bernardo
Domande frequenti
Quanto dura una spaccatura tipica?
Per ceppi di dimensioni medie (Ø 200-300 mm) la spaccatura completa richiede tipicamente 8-15 secondi: 3-5 secondi per il pistone in avanzamento (alla velocità nominale di 4,2 cm/s), 2-5 secondi per il taglio del legno, 3-5 secondi per il ritorno. Per ceppi più grandi o legno duro il tempo si estende.
Per produzione di serie (es. preparazione di legna da ardere per stagione invernale) la cadenza tipica è 200-400 ceppi/ora con un operatore esperto. Il sollevatore di tronchi integrato riduce significativamente la fatica per ceppi pesanti, prolungando la durata operativa giornaliera. Per produzione professionale a alto volume oltre 500 ceppi/ora valutare spaccalegna automatici o semi-automatici industriali.
La sicurezza a due mani come funziona?
Il sistema richiede l'azionamento simultaneo di 2 leve di comando (una per mano) per attivare il pistone idraulico. Se una leva viene rilasciata il pistone si ferma immediatamente. Caratteristica obbligatoria per legge in Europa secondo Direttiva Macchine 2006/42/CE per spaccalegna.
Lo scopo è eliminare il rischio di schiacciamento delle mani: con sicurezza a due mani entrambe le mani dell'operatore sono impegnate sulle leve, lontane dal cuneo di taglio e dal ceppo. La normativa europea vieta esplicitamente spaccalegna senza sicurezza a due mani. ATTENZIONE: il bypass della sicurezza (es. con peso applicato a una leva) è illegale e crea rischio di infortuni gravi: non è mai accettabile.
Posso spaccare ceppi con nodi o ramificazioni?
Sì, ma con cautela. La forza 14 tonnellate gestisce ceppi standard in legno fresco senza problemi; ceppi con nodi grossi, ramificazioni laterali, biforcazioni o legno secco-stagionato richiedono forza superiore e possono richiedere multiple passate o riposizionamento.
Per ceppi particolarmente difficili: ridurre la dimensione del ceppo prima dello spacco (segare a 30-50 cm invece di 80-100 cm), posizionare il ceppo in modo che il cuneo entri nel punto più tenero (non sul nodo), spaccare gradualmente senza forzare. Per uso professionale con ceppi industriali grandi e nodosi valutare modelli di forza superiore: HS 14 t è adeguato per ceppi tipici, modelli con forza maggiore gestiscono casi estremi.
L'olio idraulico va sostituito periodicamente?
Sì. Per uso quotidiano professionale è raccomandato il cambio dell'olio idraulico ogni 200-300 ore di lavoro effettivo (tipicamente 1-2 volte all'anno per uso intensivo). Il serbatoio è 7.5 litri.
Olio idraulico raccomandato: ISO VG 32 o ISO VG 46 per uso standard (verificare manuale per specifiche esatte). La sostituzione completa include scarico del vecchio olio, pulizia del serbatoio, cambio del filtro idraulico (se previsto), riempimento con olio nuovo. Per uso saltuario hobbistico l'olio dura tipicamente 2-3 anni prima di richiedere sostituzione. Olio idraulico originale Bernardo o equivalenti commerciali (Shell Tellus, Mobil DTE, Total Azolla) disponibili presso fornitori industriali standard.
Come si trasporta lo spaccalegna HS 14 E?
Il carrello a ruote integrato permette spostamenti su distanze brevi (cortile, capannone, campo) facilmente. Per trasporto su strada (camion, rimorchio) il peso 185 kg richiede attenzione: caricamento con rampa o gru, fissaggio sicuro durante il trasporto.
Per spostamenti tra cantieri agricoli/forestali è raccomandato un rimorchio agricolo dedicato. Il cilindro abbassabile (per i modelli E/ZE) riduce l'altezza in posizione di trasporto: dimensione macchina 1.200 × 1.500 × 2.300 mm è la dimensione operativa; in trasporto la macchina può essere ridotta in altezza. Le versioni Z e ZE con attacco a 3 punti possono essere collegate direttamente al trattore per movimentazione in campo.
