Squadra carpentiere IGM

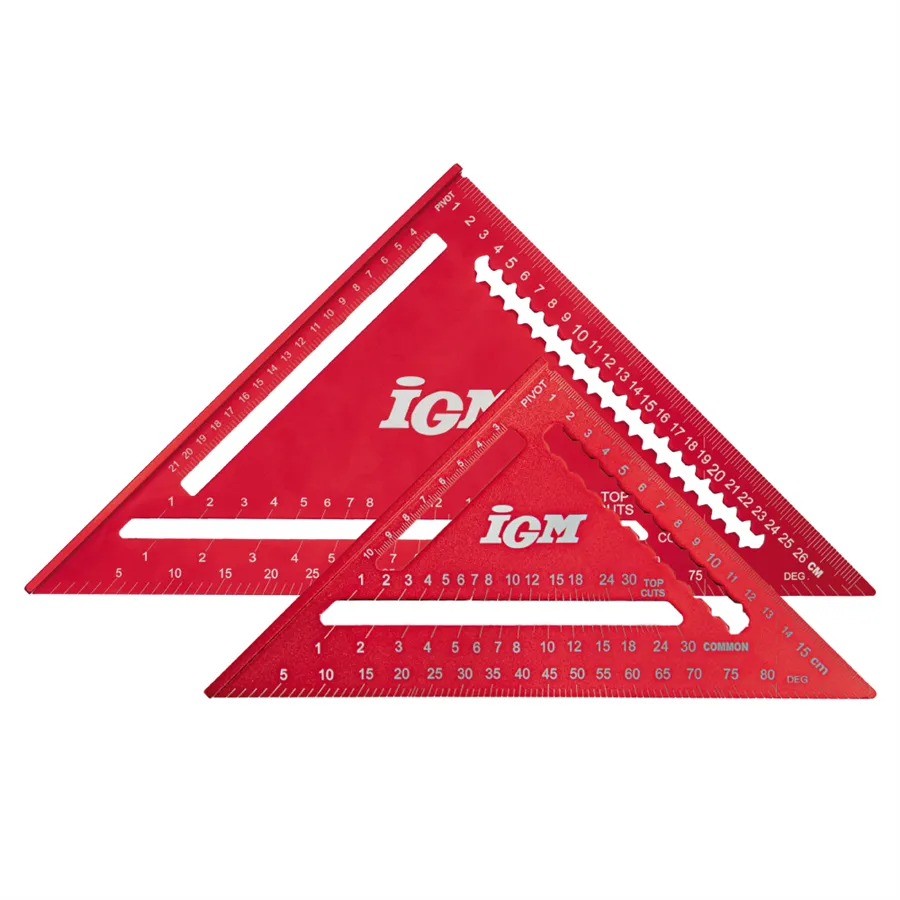

De IGM timmermanshaak is een timmermanshaak van duraluminiumlegering voor professioneel gebruik. Hij is voorzien van een dubbelzijdige laserschaal, markeringen om de 5 mm voor het uitzetten van parallellen en een hoekschaal van 0° tot 90° op de hypotenuse met referentiepunten voor gewone, heup- en heupbalken. Verkrijgbaar in twee maten: 180 x 180 mm en 300 x 300 mm. Gedistribueerd in Italië door Krollit, een officiële IGM-distributeur sinds 2007.

• Materiaal: Corrosiebestendige geanodiseerde aluminiumlegering
• Afmetingen kleine versie: 180×180×248 mm
• Afmetingen grote versie: 300×300×430 mm
• Dikte: 5 mm
• Breedte aanslag: 28 mm
• Verticale zijde: schaalverdeling om de 5 mm voor 180 mm (180-versie) of 300 mm (300-versie)

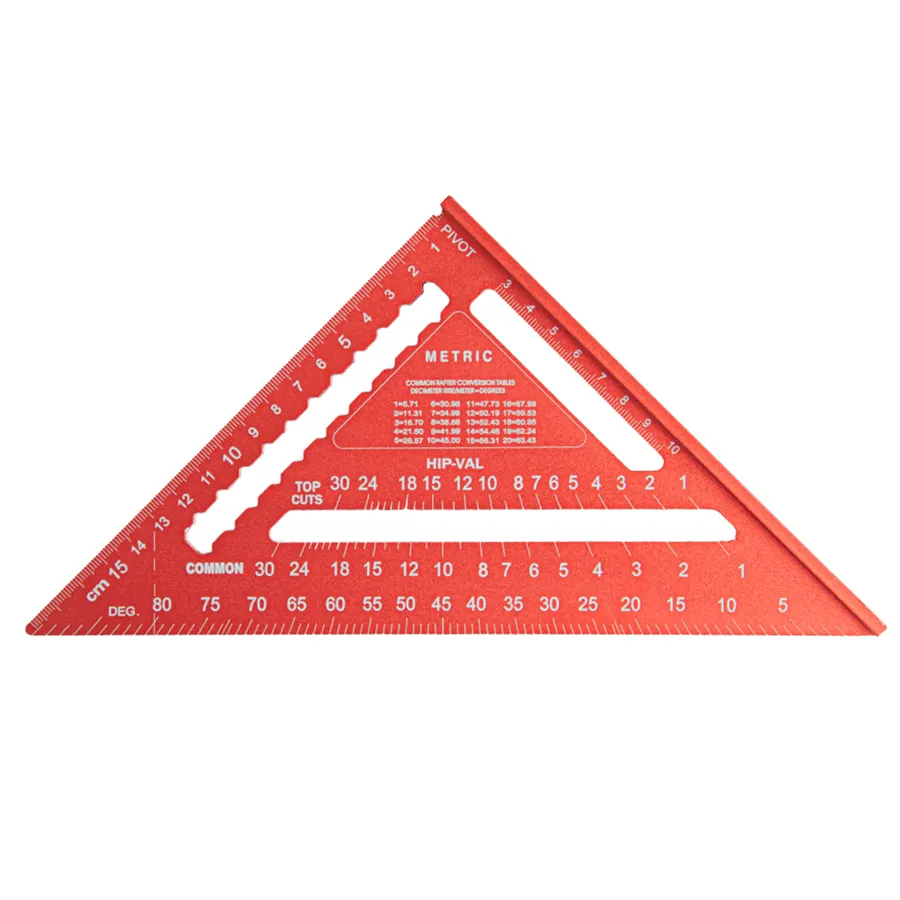

• Hypotenuse: schaalverdeling van 0°–90° met referentiepunten voor rechte, heup- en heupbalken
• Schaalverdeling aan beide zijden afleesbaar

Voor wie is dit product bedoeld? Winkelhaak voor timmerlieden

Niet geschikt voor: toepassingen die toleranties van minder dan 0,1 mm vereisen op precisie-mechanische onderdelen, waar een gecertificeerd meetinstrument met een kalibratiecertificaat vereist is.

Technische specificaties

Vragen Veelgestelde vragen

Wat is het verschil tussen de 180 mm en 300 mm versies van de timmermansvierkant?

De 180 mm versie heeft een verticale zijde van 180 mm en een basis van 180 x 248 mm; De 300-versie heeft een verticale zijde van 300 mm en een basis van 300 x 430 mm. De 300-versie wordt aanbevolen voor grotere balken en voor dakwerkzaamheden met grote overspanningen, waar een langere meetbasis nodig is om de hoekafwijking te verminderen. Kan de timmermanshaak gebruikt worden als geleider voor een handcirkelzaag? Ja. De aanslag van 28 mm en het rechte profiel van de schuine zijde maken het mogelijk om de haak te gebruiken als steungeleider voor handcirkelzagen op planken tot de breedte van de verticale zijde (180 of 300 mm). De geleider klemt de rand van het werkstuk vast en behoudt de hoek tijdens het zagen. Zijn de laserschalen op de timmermanshaak leesbaar, zelfs bij weinig licht op de bouwplaats? De lasermarkering is fysiek in het oppervlak van het duraluminium geëtst; het is niet zomaar geprint. De schaalverdeling blijft leesbaar, zelfs met stof en oppervlakkig vuil, en is aan beide zijden aanwezig om zich aan de werkrichting aan te passen. Bij weinig licht wordt directe verlichting van het instrument aanbevolen.

Hoe gebruik ik de schaalverdeling voor heup- en heupbalken op de hypotenuse?

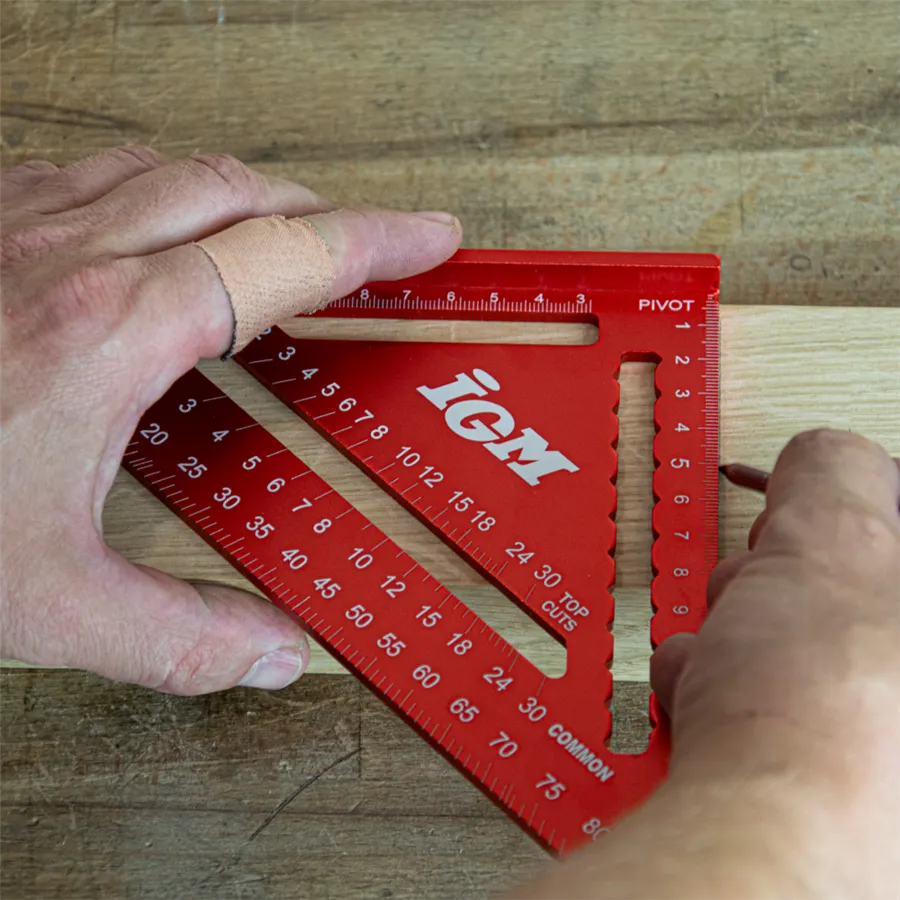

De schaalverdeling op de hypotenuse toont de hoekreferenties voor de drie meest voorkomende balktypen in de dakconstructie: gewone balk, heupbalk en heupbalk. Plaats de winkelhaak met de aanslag op de rand van de balk en lees direct de zaaghoek af die overeenkomt met de dakhelling, zonder extra berekeningen.

Welke reserveonderdelen of accessoires zijn er beschikbaar voor de Carpenter Square IGM?

De Carpenter Square is een meet- en markeergereedschap uit één stuk zonder verbruiksartikelen. Het bevat geen gecodeerde reserveonderdelen. Voor gebruik met een handcirkelzaag biedt Krollit compatibele IGM-geleiders en accessoires aan; Neem contact op met de technische dienst via +39 0825-1494022 om de beschikbaarheid voor uw zaagmodel te controleren.
