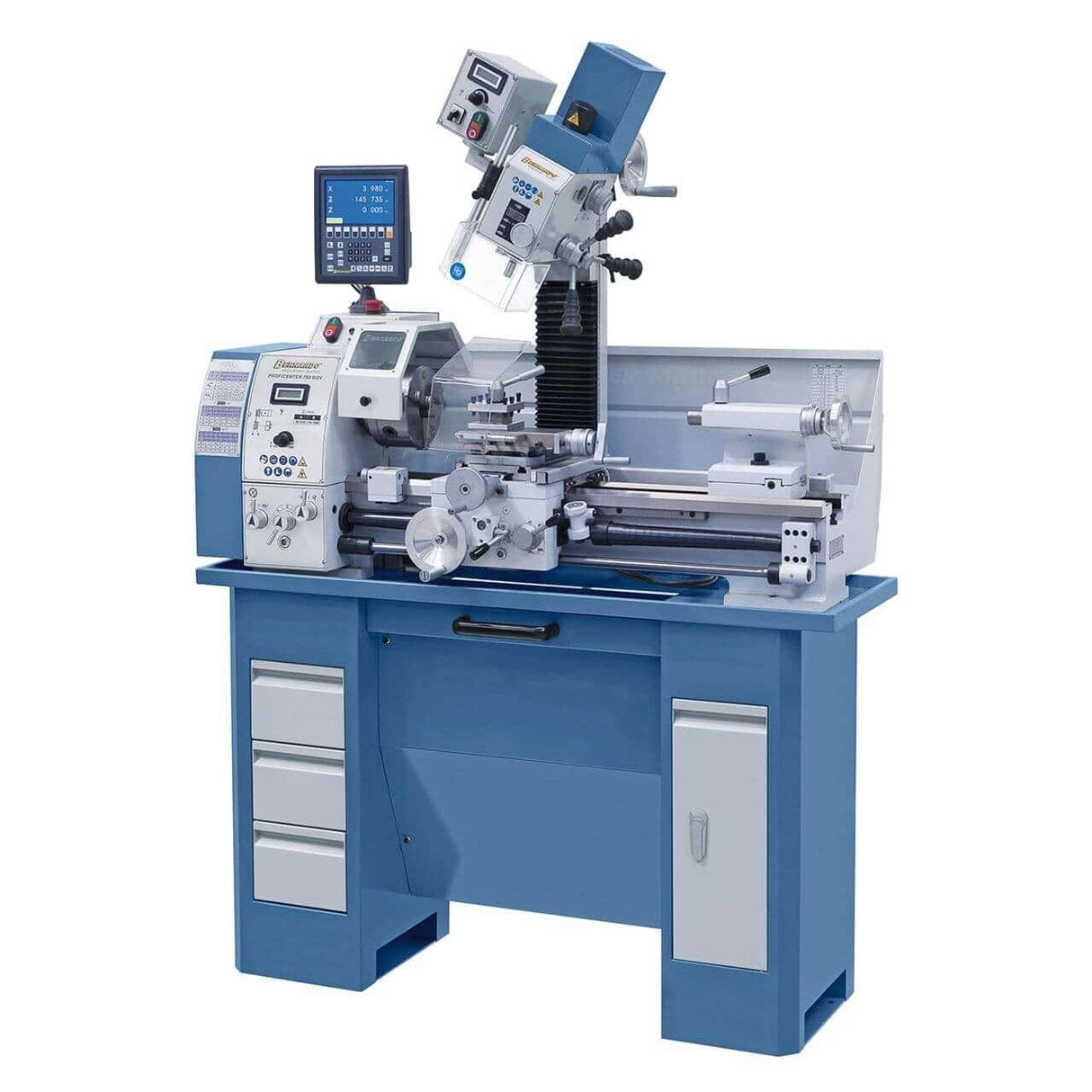

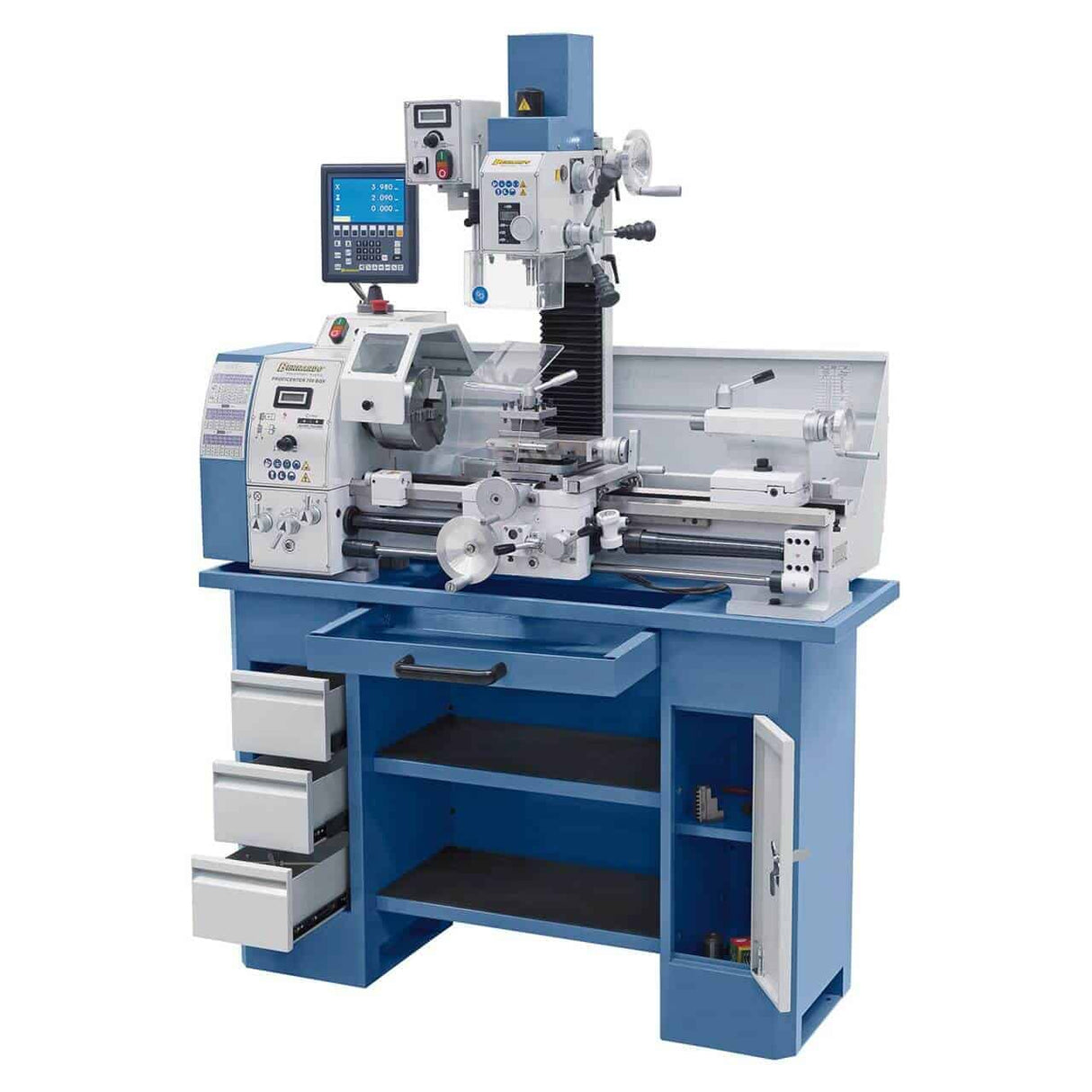

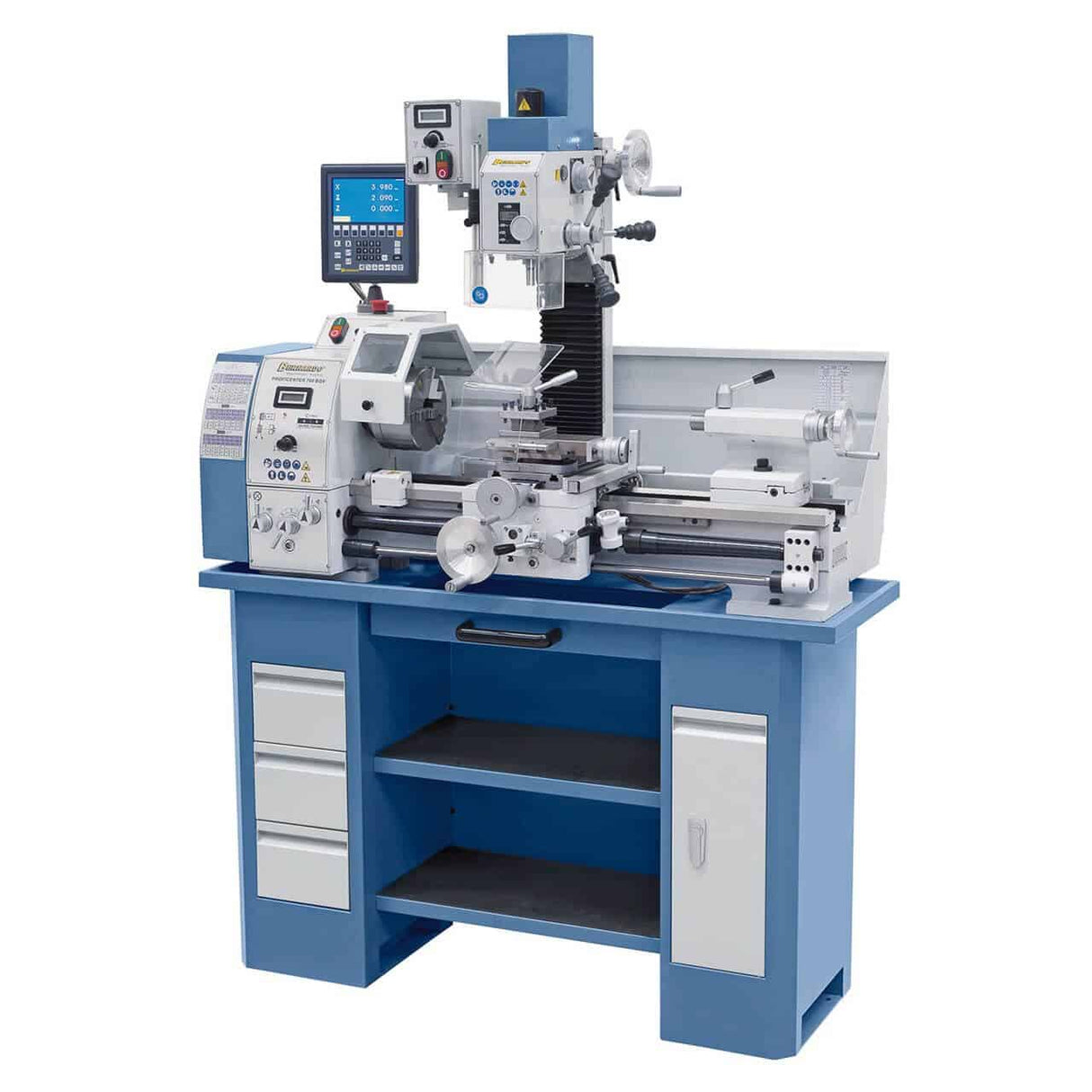

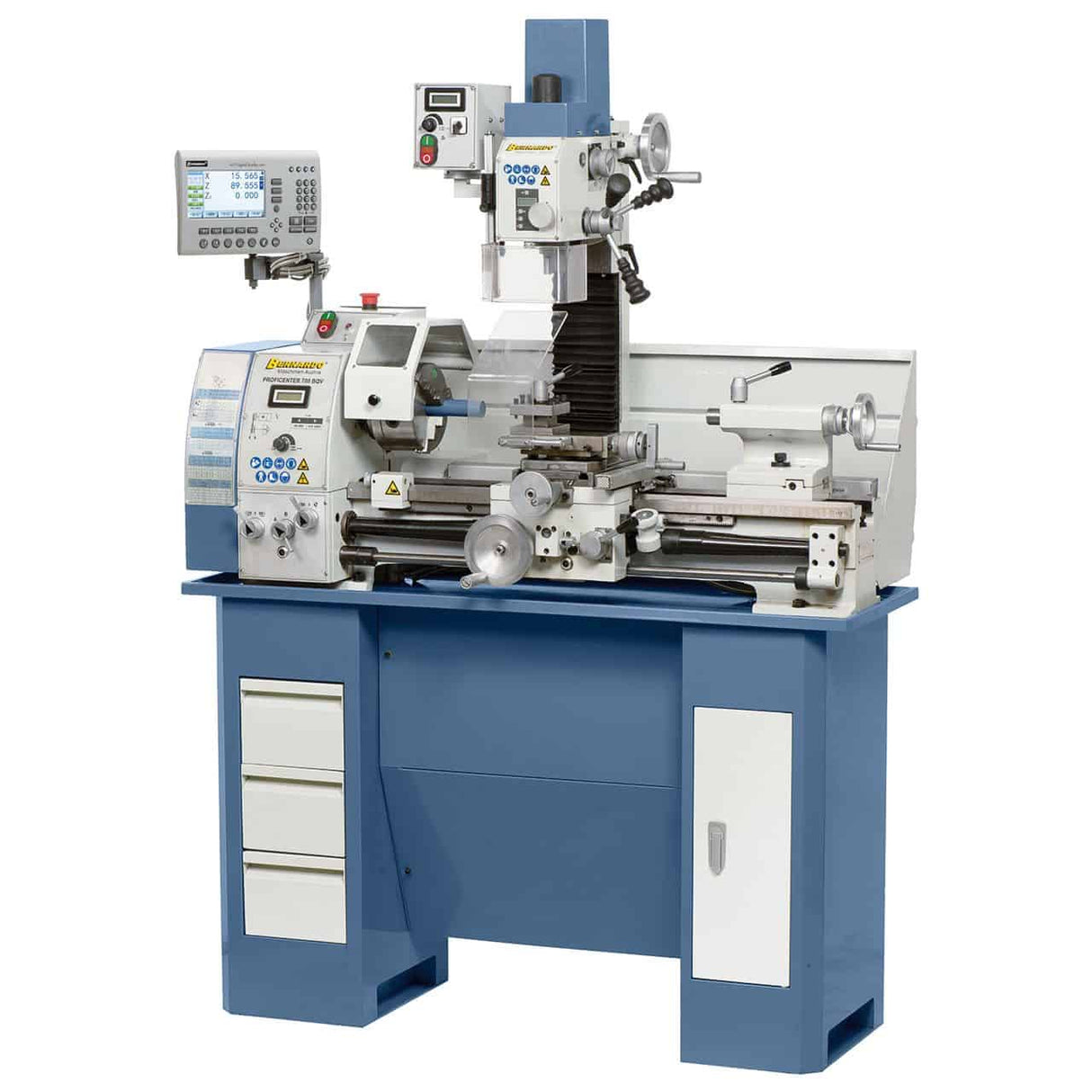

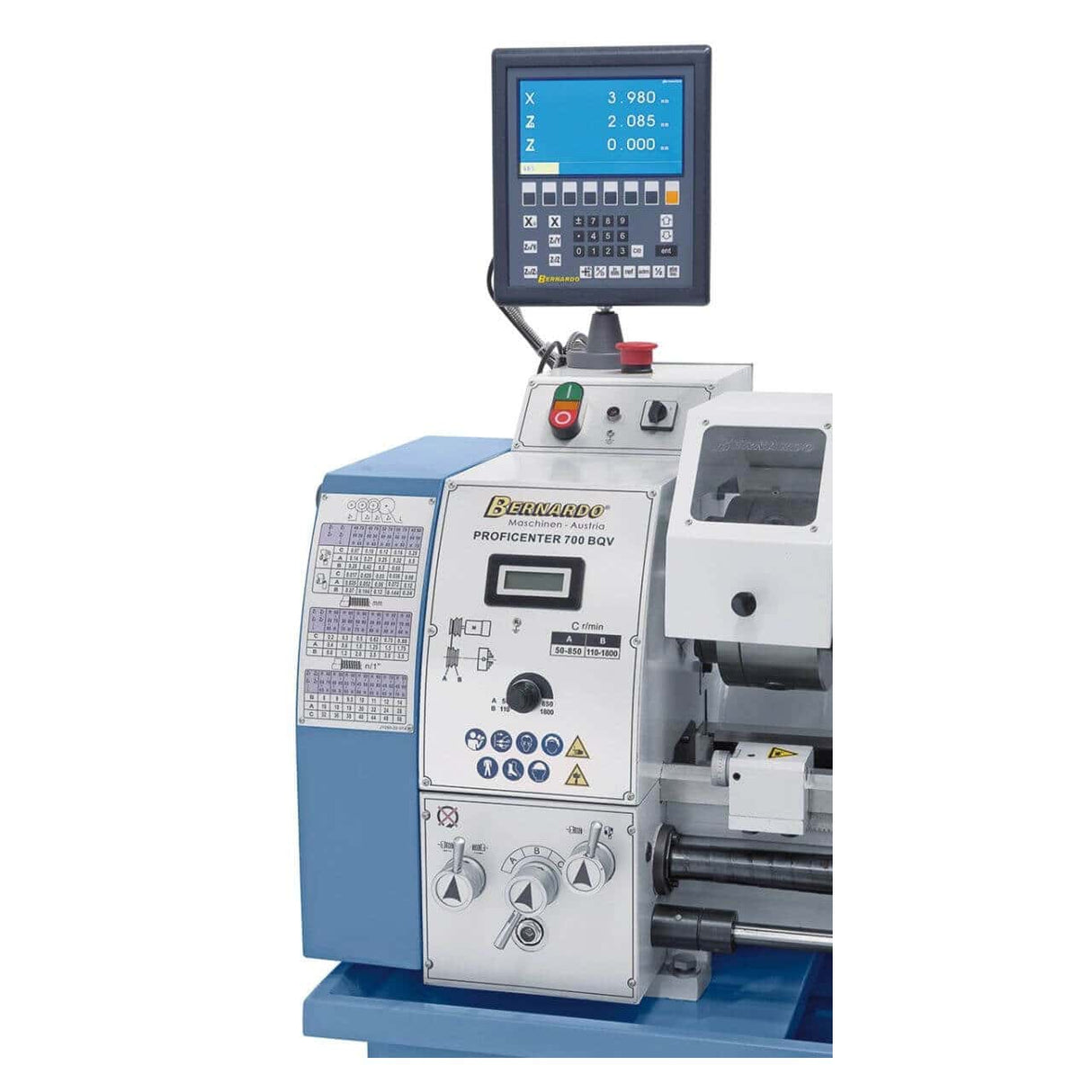

De Bernardo Proficenter 700 BQV / 230 V met DRO is een metaaldraaibank voor professioneel gebruik, met een centerafstand van 700 mm, een centerhoogte van 150 mm en een gewicht van 298 kg (zonder onderstel). Krollit, officiële Bernardo-distributeur sinds 2007.
- Afstand tussen centers: 700 mm
- Centerhoogte: 150 mm
- Draaidiameter boven het bed: 280 mm
- Staafdoorgang: 38 mm
- Spindelconus: MT5
- Draaisnelheid: 50–1000 / 100–1800 tpm
Wie gebruikt de Proficenter 700 BQV / 230 V met DRO en waarvoor?
Machinefabrieken en ambachtelijke draaiers gebruiken de Proficenter 700 BQV / 230 V met DRO voor cilindrische, conische en draaddraaibewerkingen in staal en legeringen. De machine ondersteunt de productie van reserveonderdelen, assen, bussen en kleine series.
De plaats in het Bernardo-assortiment
De Bernardo Proficenter 700 BQV / 230 V met DRO maakt deel uit van het Bernardo-assortiment metaaldraaibanken, dat sinds 2007 in Italië wordt gedistribueerd door Krollit. Het Bernardo-assortiment omvat modellen in verschillende categorieën en met verschillende vermogensniveaus. Om de juiste machine voor uw toepassing te kiezen, kunt u de Bernardo-catalogus op de Krollit-website raadplegen of contact opnemen met de klantenservice voor hulp bij de selectie van de juiste machine.
Logistiek en ondersteuning van Krollit
Machines worden binnen 5-9 werkdagen verzonden (7 dagen in het zuiden). Voor reserveonderdelen en accessoires duurt de verzending vanuit het Krollit-magazijn 3-5 werkdagen. Klantenservice in het Italiaans is beschikbaar voor technische documentatie, productgegevensbladen en het beheer van bestellingen van reserveonderdelen. Krollit is sinds 2007 officieel distributeur.
Voor wie is de Proficenter 700 BQV / 230 V met DRO geschikt?
De Proficenter 700 BQV / 230 V met DRO wordt aanbevolen voor de volgende professionele profielen:
-
Mechanische werkplaatsen en ambachtelijke draaiers: cilindrisch, conisch en draaddraaien van staal en legeringen.
-
Industriële onderhouds- en reparatiecentra: bewerking van reserveonderdelen, assen, bussen en kleine productieseries.
-
Hobbyisten en modelbouwers: professionele machine; voor incidenteel thuisgebruik kunt u kleinere tafelmodellen overwegen.
Werkcapaciteit
| Slag van de losse kop |
85 mm |
| Fis- en boorcapaciteit |
Ø 20 mm |
| Vlakfreescapaciteit |
Ø 63 mm |
| Vlakfreescapaciteit |
Ø 20 mm |
Spindel, gereedschappen en snelheden
| Afstand tussen centers |
700 mm |
| Center Height |
150 mm |
| Spindelconus |
MT5 |
| Draaisnelheid |
50–1000 / 100–1800 rpm |
| Freessnelheid |
50–2250 rpm |
| Spindelconus van de freesmachine |
MT2 |
Tabel, afmetingen en geometrie
| T-sleuf Breedte |
12 mm |

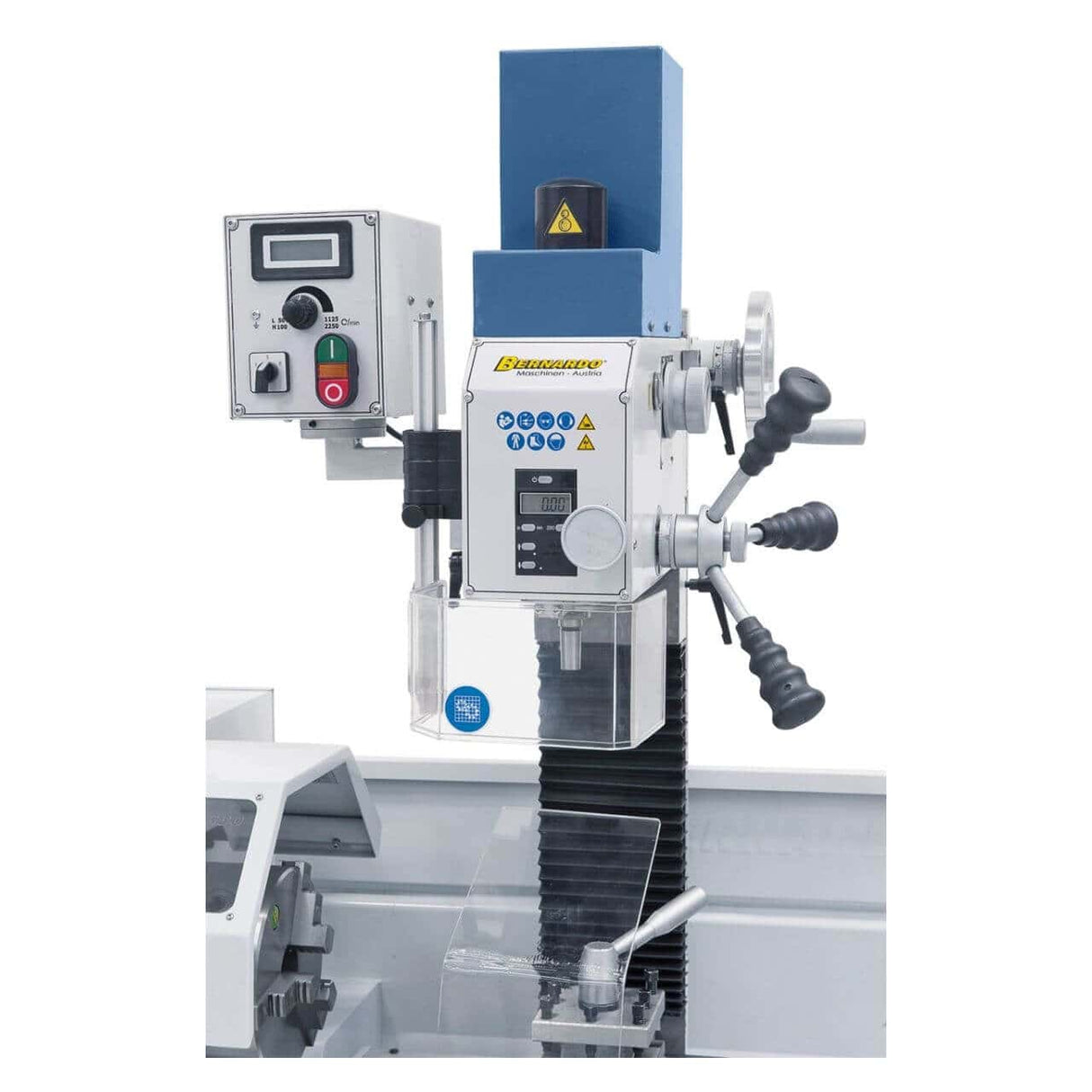

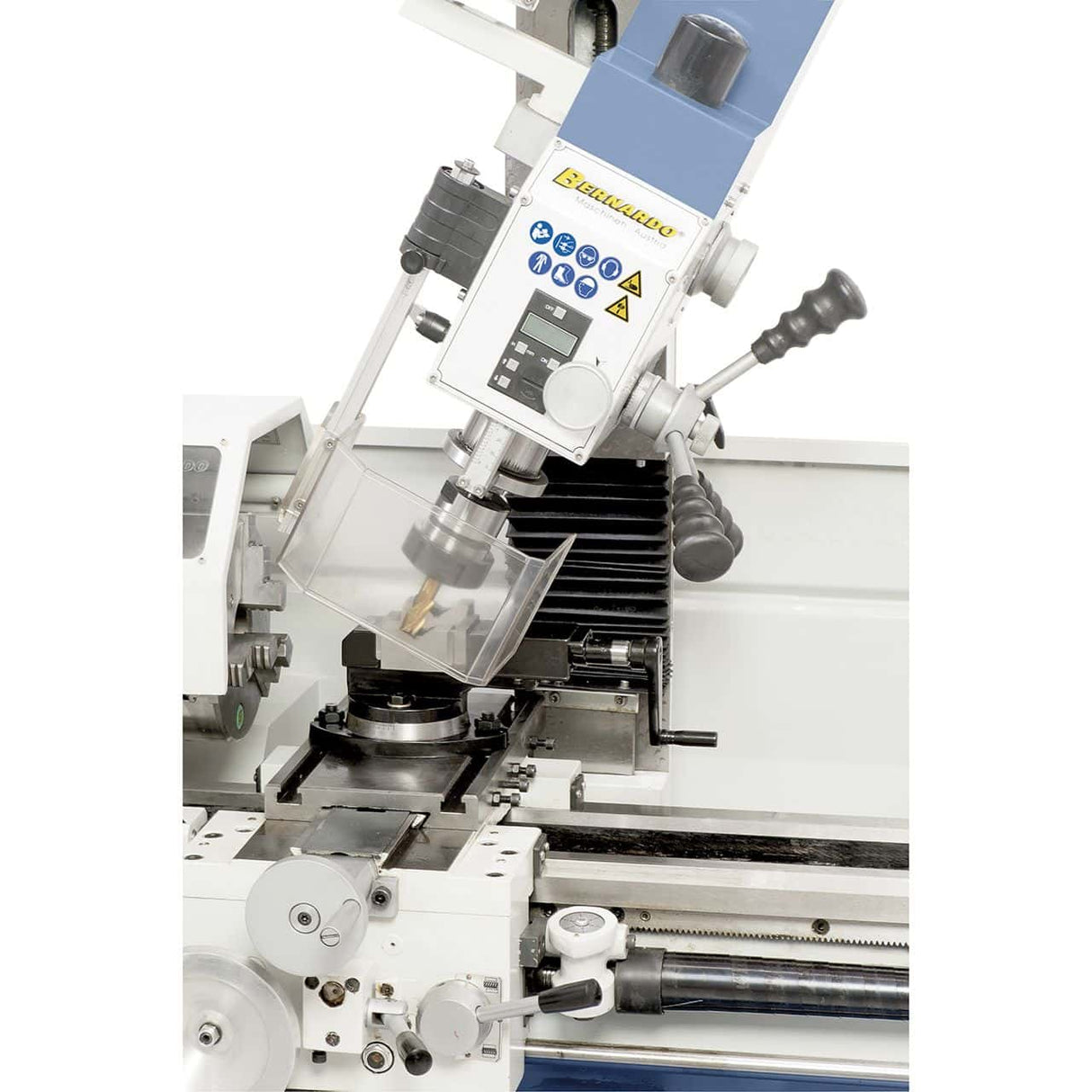

| Freesmachine met kantelbare kop |
-90° tot +90° |
| Afmetingen machine |
1380 x 640 x 1020 mm |
| Gewicht |
298 kg (zonder basis) |
Motor en voeding
| S1 draaibankmotor |
1,1 kW / 230 V |
| S6 draaibankmotor |
1,5 kW / 230 V |
| Freesmachinemotor S1 |
0,60 kW / 230 V |
| Freesmotor S6 |
0,90 kW / 230 V |
Overige specificaties
| Draaidiameter boven het bed |
280 mm |
| Staafdoorgang |
38 mm |
| Langsvoeding |
0,07 – 0,65 mm/omwenteling (14 stappen) |
| Transversale rotatie van de voeding |
0,03 – 0,12 mm/omwenteling (11 spoed) |
| Metrische schroefdraad |
0,2 – 3,5 mm (18 spoed) |
| Inch-schroefdraad |
8 – 56 TPI (21 spoed) |

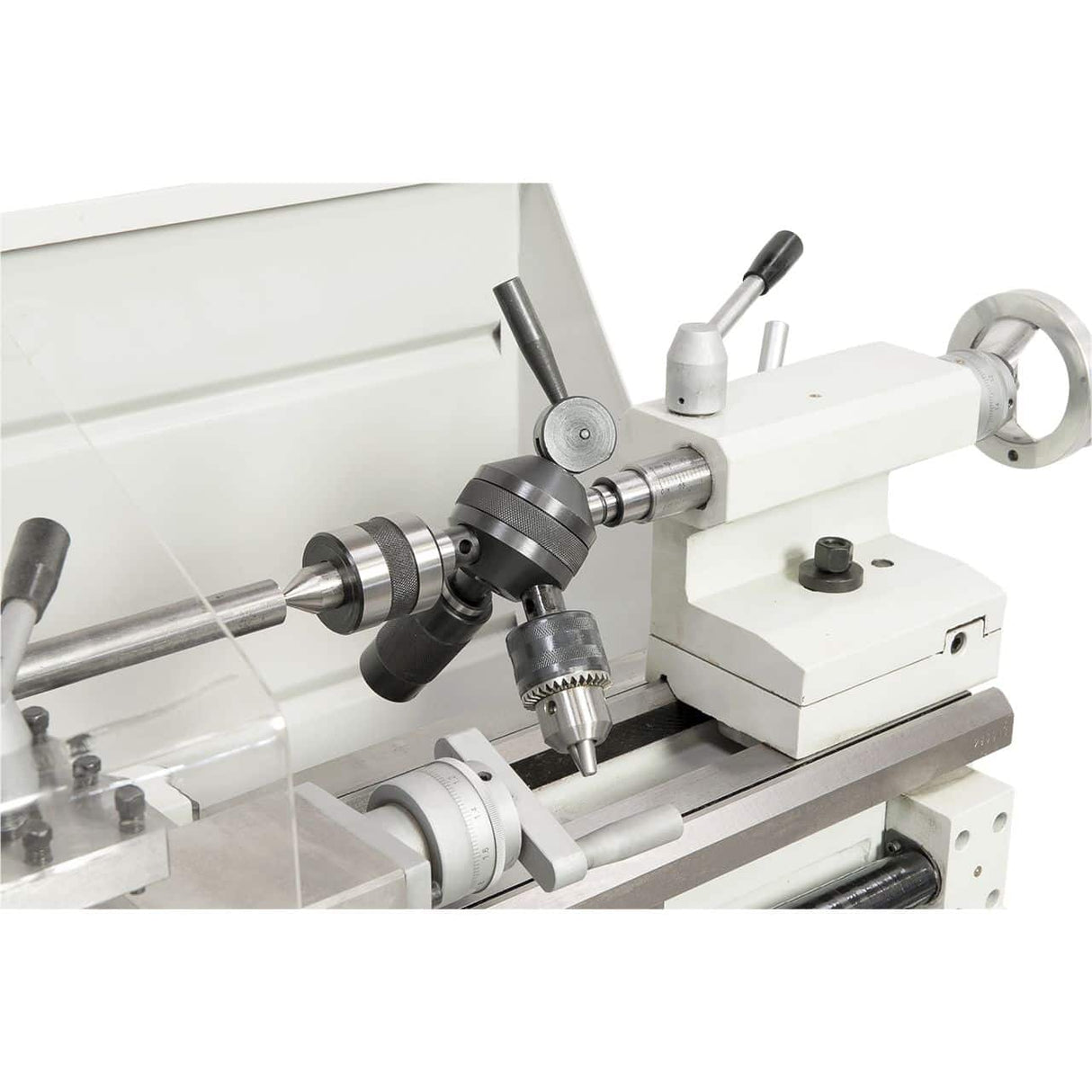

| Conus van de losse kop |
MT3 |
| Verticale afstelling van de kop |
260 mm |
Veelgestelde vragen
Vragen
Welke materialen kan de Proficenter 700 BQV machine bewerken? 230 V met DRO?
Zacht staal, gelegeerd staal, gietijzer, messing en aluminium binnen de snijbereiken die in de technische specificaties zijn aangegeven.
Voor gehard of hoogwaardig gelegeerd staal wordt aanbevolen de snijsnelheid en snijdiepte te verlagen. De machine is geschikt voor algemene mechanische productie; controleer voor speciale legeringen de compatibiliteit van de spindel en de Morse conische losse kop.
Wat is inbegrepen in de standaard leveringsomvang?

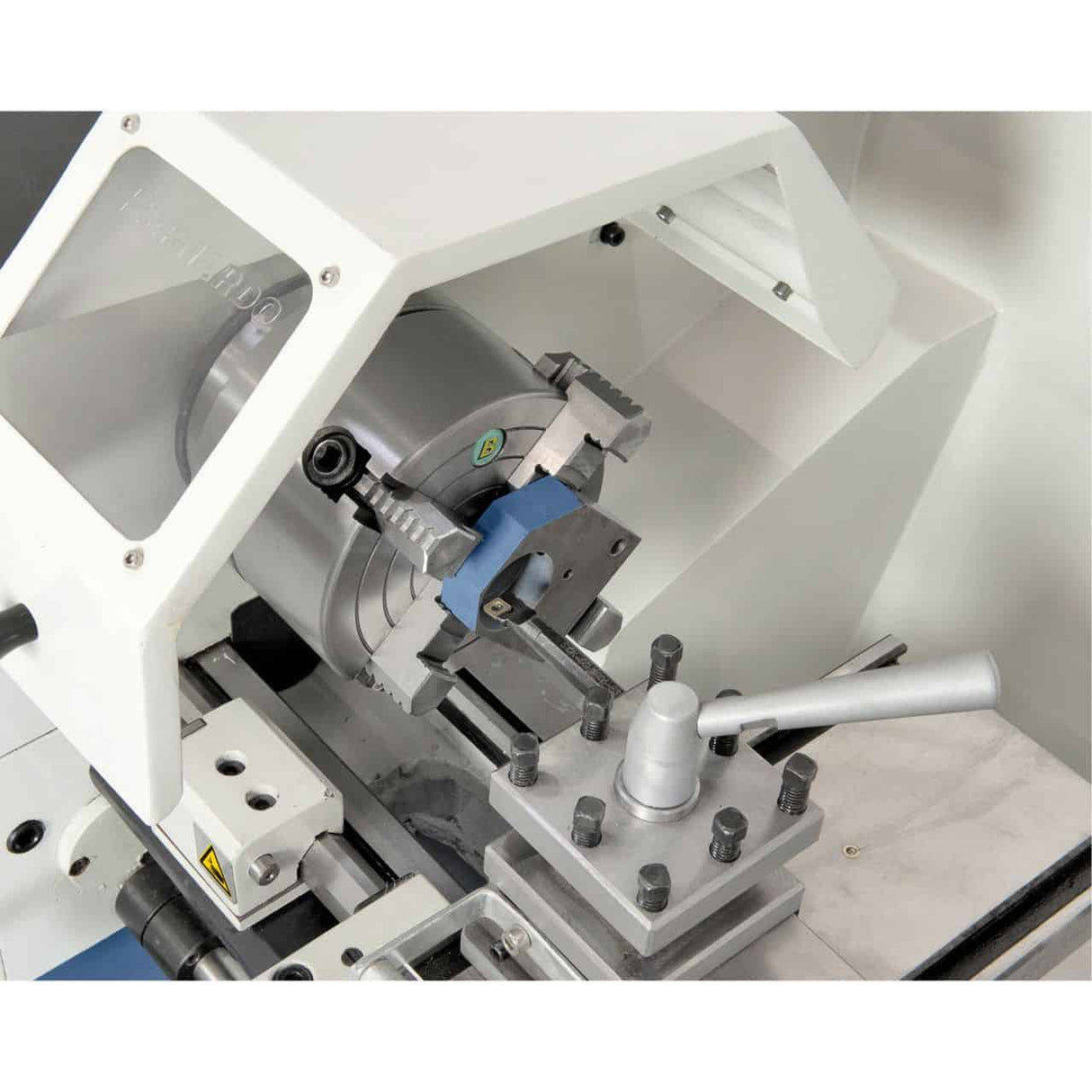

De leveringsomvang omvat een zelfcentrerende spankop, losse kop, steun, draadsnijaccessoires en een sleutelset.
Raadpleeg voor een precieze lijst van meegeleverde accessoires en reserveonderdelen het technische gegevensblad van de fabrikant. Krollit biedt ondersteuning voor originele Bernardo-onderdelen met een levertijd van 3-5 werkdagen.
Welk type stroomvoorziening is vereist?
Zie de spanningsgegevens in de technische tabel. Compacte tafelmodellen werken vaak op 230 V eenfasig, professionele modellen op 400 V driefasig.
Voor 400 V driefasige modellen is een industriële stroomaansluiting vereist. Controleer vóór aankoop of de werkplaats over de juiste stroomvoorziening beschikt.
Is de machine geschikt voor serieproductie?
Dat hangt af van de modelklasse: professionele Bernardo-draaibanken zijn geschikt voor continu gebruik, terwijl tafelmodellen geschikt zijn voor gemiddeld gebruik.
De Profi- en Apollo-modellen zijn ontworpen voor intensief gebruik in ploegendiensten; de Hobby- en Goliath-series voor incidenteel gebruik of kleine werkplaatsen.
Hoeveel weegt het en hoeveel installatiewerk is er nodig?
Het gewicht varieert aanzienlijk per model: zie "Gewicht" in de technische tabel.
Machines van meer dan 500 kg vereisen een industriële vloer en verankering. Tafelmodellen tot 100 kg moeten worden geïnstalleerd op een stevige werkbank met een geschikt oppervlak.
