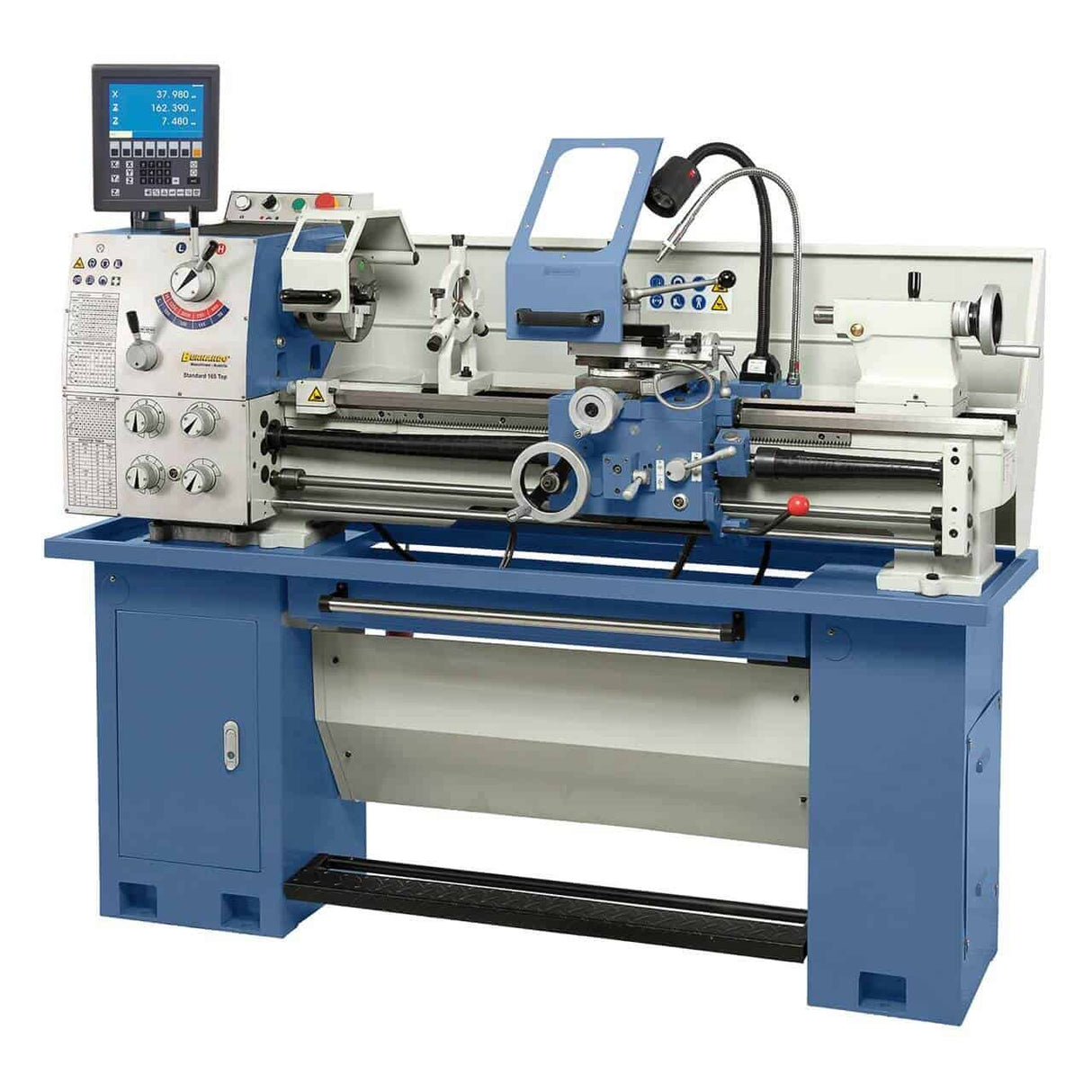

Tornio Bernardo Standard 165 Top con DRO 3 assi
Il Bernardo Standard 165 Top è un tornio professionale affidabile e completo, ideale per officine meccaniche, scuole e reparti manutenzione. Con Ø tornibile sul banco 350 mm e distanza tra le punte 1000 mm, consente lavorazioni precise su pezzi di medie dimensioni. La trasmissione a 8 velocità (70–2000 rpm) garantisce impostazioni rapide e ripetibili, mentre il DRO ES-12 V a 3 assi con display LCD velocizza i controlli dimensionali. La struttura rigida con bancale 180 mm, foro mandrino Ø 40 mm (D1-4) e incavo amovibile 220 mm (Ø fino a 450 mm) assicura stabilità e versatilità. Dotazione di serie ricchissima: mandrino autocentrante, torretta rapida Multifix con 4 portautensili, lunette, piastra frontale, refrigerante, freno magnetico motore e pedale freno CE. Motore 1,5 kW (S1) / 2,2 kW (S6) – 400 V, peso 515 kg.
✅ Caratteristiche principali:
• Distanza tra le punte: 1000 mm
• Altezza punte: 175 mm
• Ø tornibile sul banco: 350 mm (su incavo fino a 450 mm; letto amovibile 220 mm)
• Ø tornibile sul carro trasversale: 190 mm
• Larghezza bancale: 180 mm

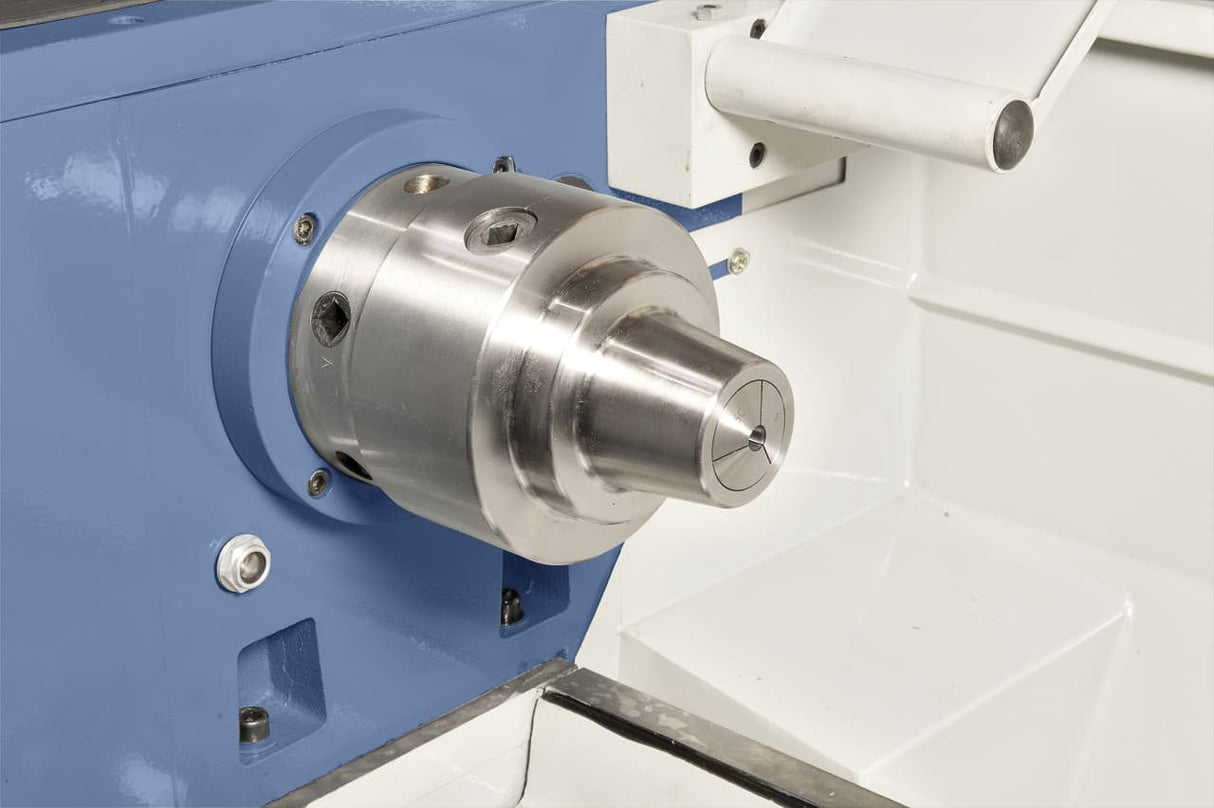

• Foro mandrino: Ø 40 mm – attacco DIN 55029 D1-4
• Gamma velocità: 70 – 2000 rpm (8 step)
• Avanzamenti longitudinali: 0,053 – 1,29 mm/giro (40)
• Avanzamenti trasversali: 0,013 – 0,31 mm/giro (40)
• Filettature metriche: 0,4 – 7 mm (32 passi)
• Filettature in pollici: 4 – 60 TPI (36 passi)

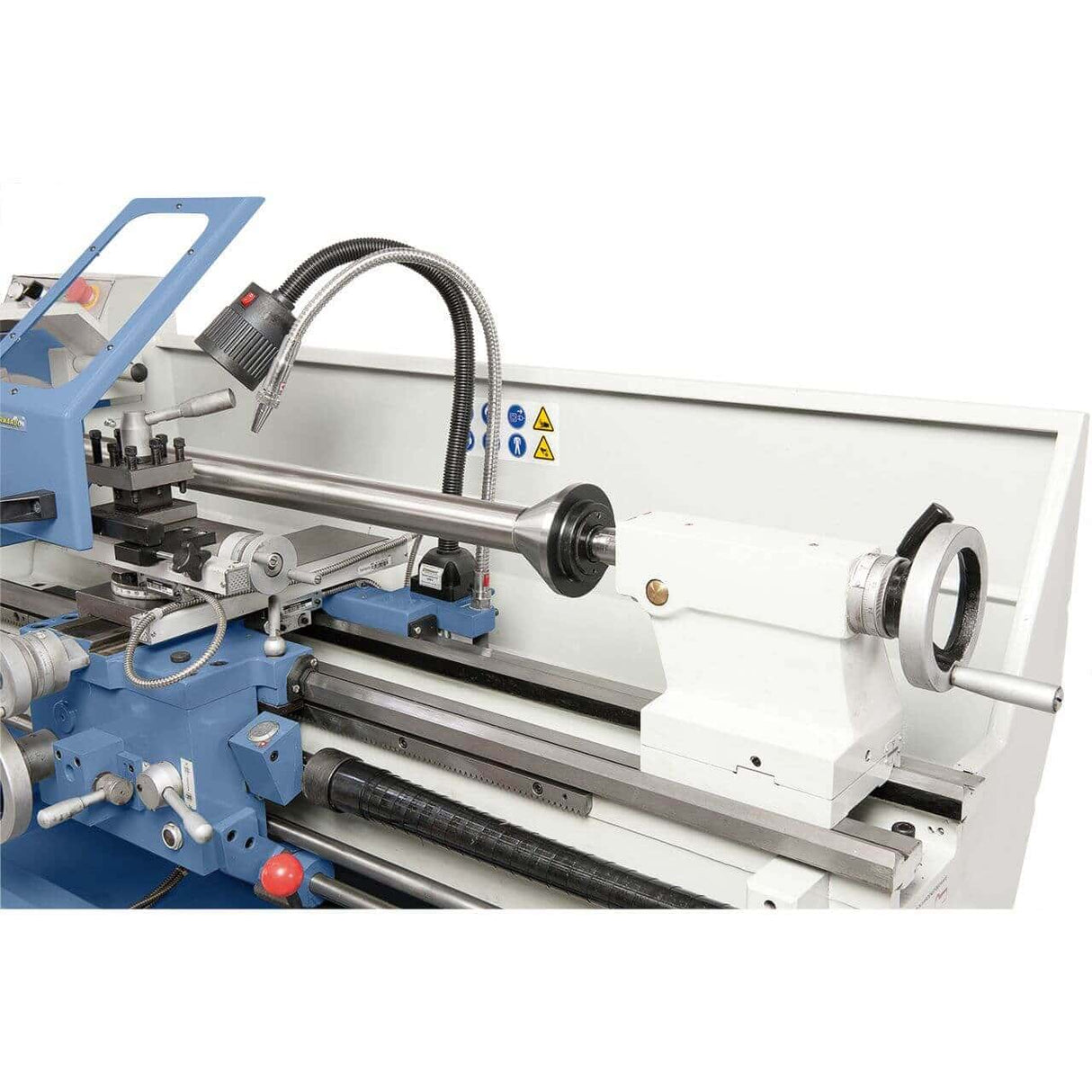

• Cannotto contropunta: corsa 110 mm, cono MT3
• Motore: 1,5 kW (S1) / 2,2 kW (S6) – 400 V
• Dimensioni: 1730 x 700 x 1340 mm — Peso: 515 kg
📊 Tabella tecnica:
| Specifica |
Valore |
| Marca |
Bernardo |
| Modello |
Standard 165 Top |
| Distanza tra le punte |
1000 mm |
| Altezza punte |
175 mm |
| Ø tornibile sul banco |
350 mm |
| Ø sull’incavo* |
450 mm |
| Ø sul carro trasversale |
190 mm |
| Larghezza bancale |
180 mm |
| Foro mandrino |
Ø 40 mm |
| Attacco mandrino |
DIN 55029, D1-4 |
| Velocità |
70 – 2000 rpm (8 step) |
| Avanzamenti long./trasv. |
0,053–1,29 / 0,013–0,31 mm/giro (40/40) |
| Filettature metriche |
0,4 – 7 mm (32) |
| Filettature pollici |
4 – 60 TPI (36) |
| Corsa cannotto contropunta |
110 mm |
| Cono contropunta |
MT3 |
| Potenza motore |
1,5 kW (S1) / 2,2 kW (S6) – 400 V |
| Dimensioni |
1730 × 700 × 1340 mm |
| Peso |
515 kg |
| * Letto amovibile |
220 mm |
📦 Contenuto della confezione:

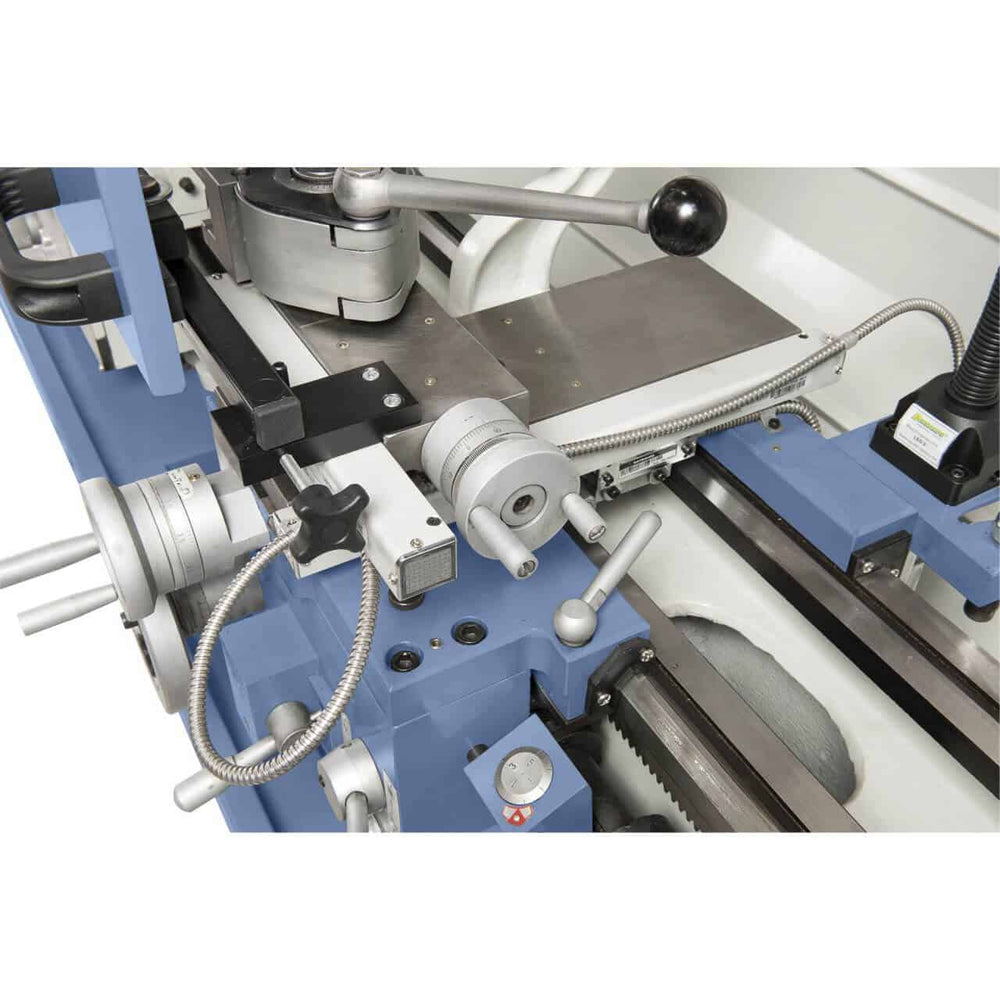

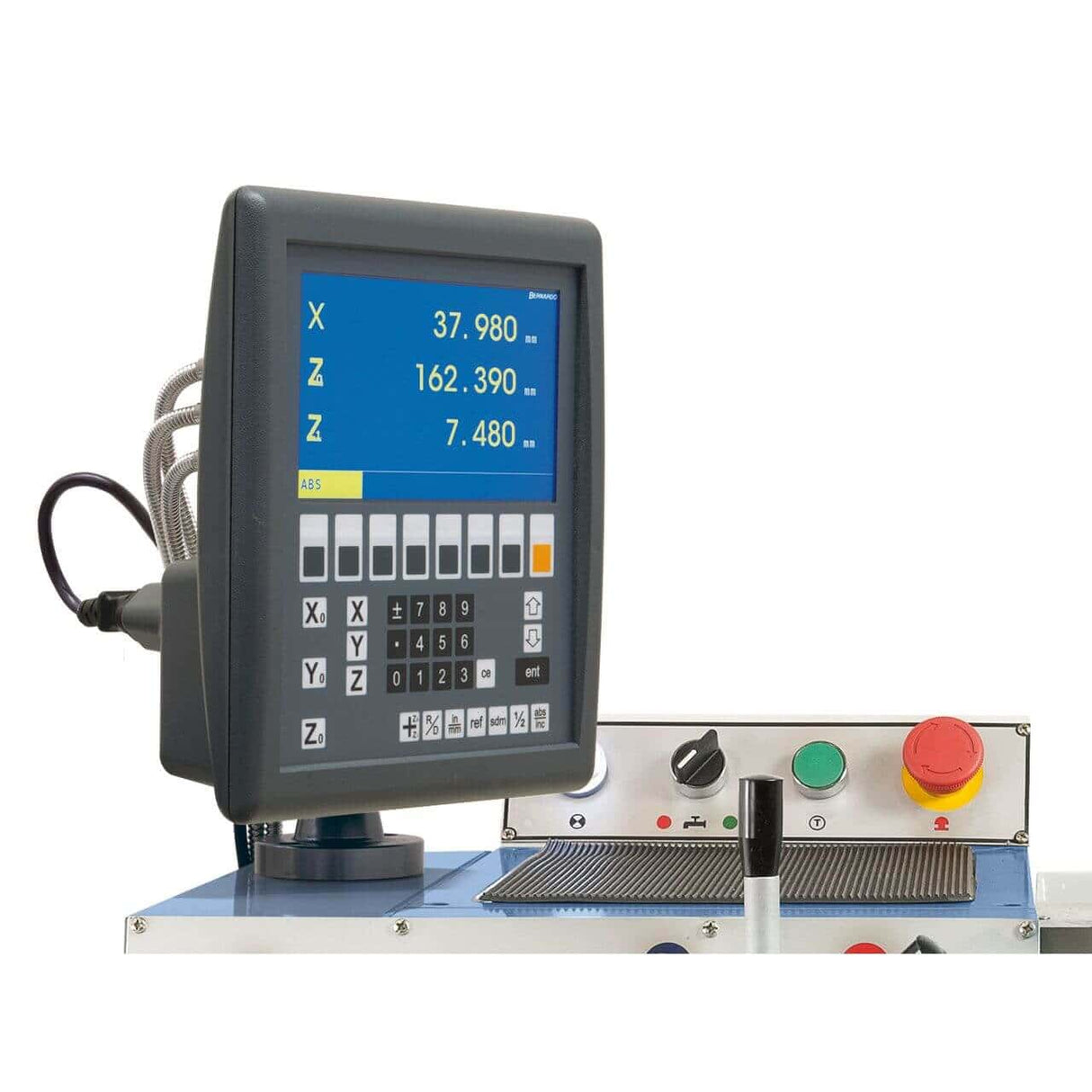

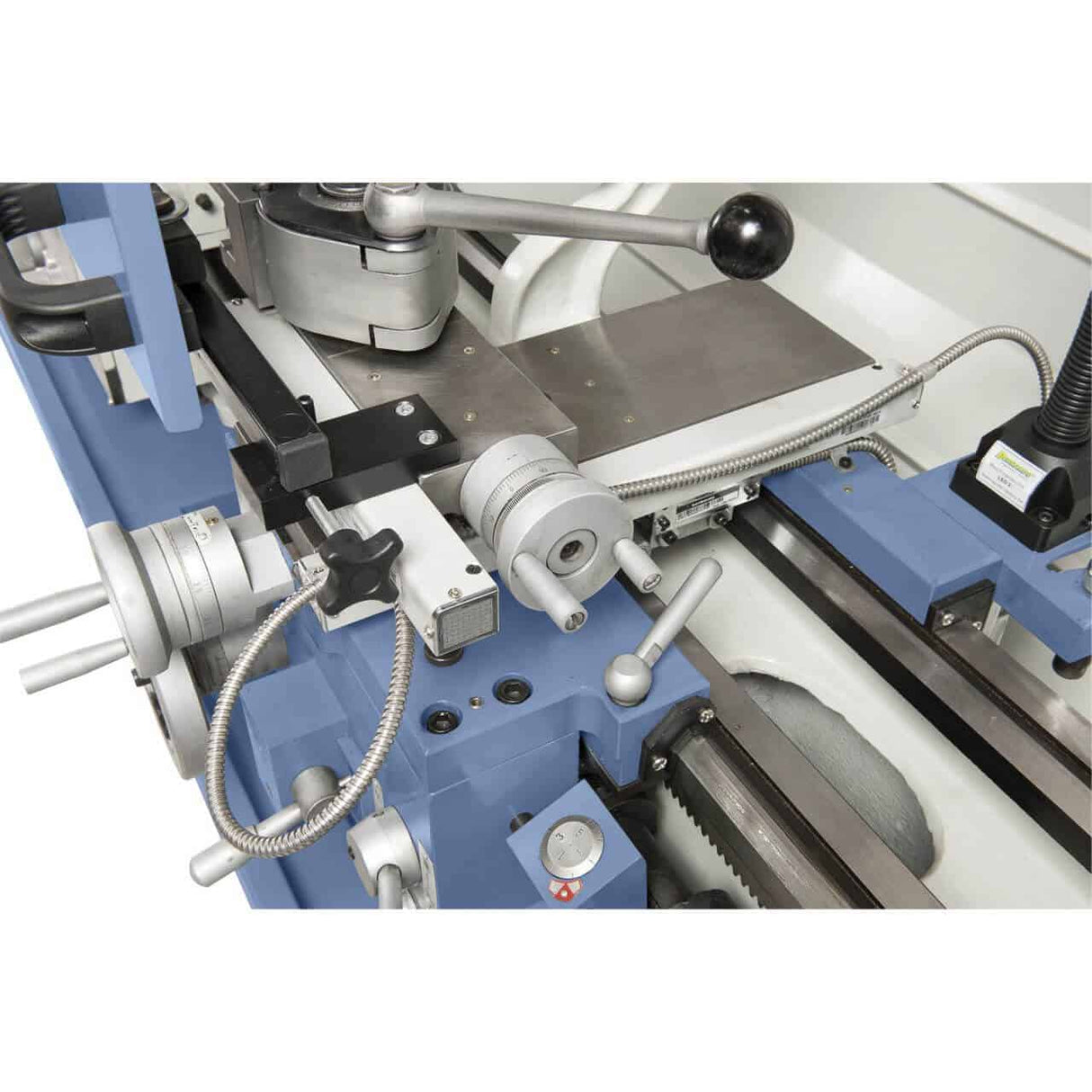

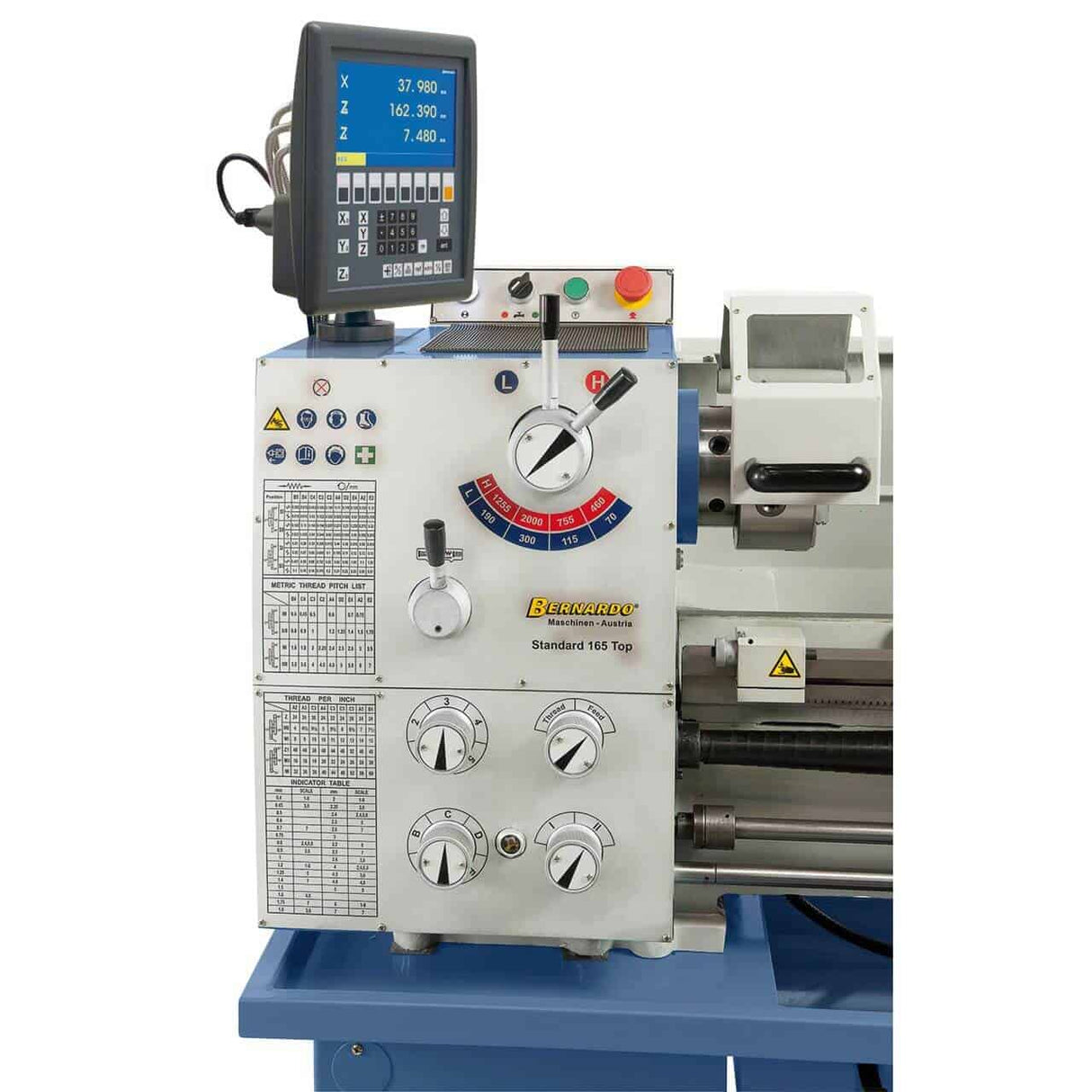

• DRO 3 assi ES-12 V con display LCD
• Mandrino autocentrante DK11 Ø 160 mm (D4)

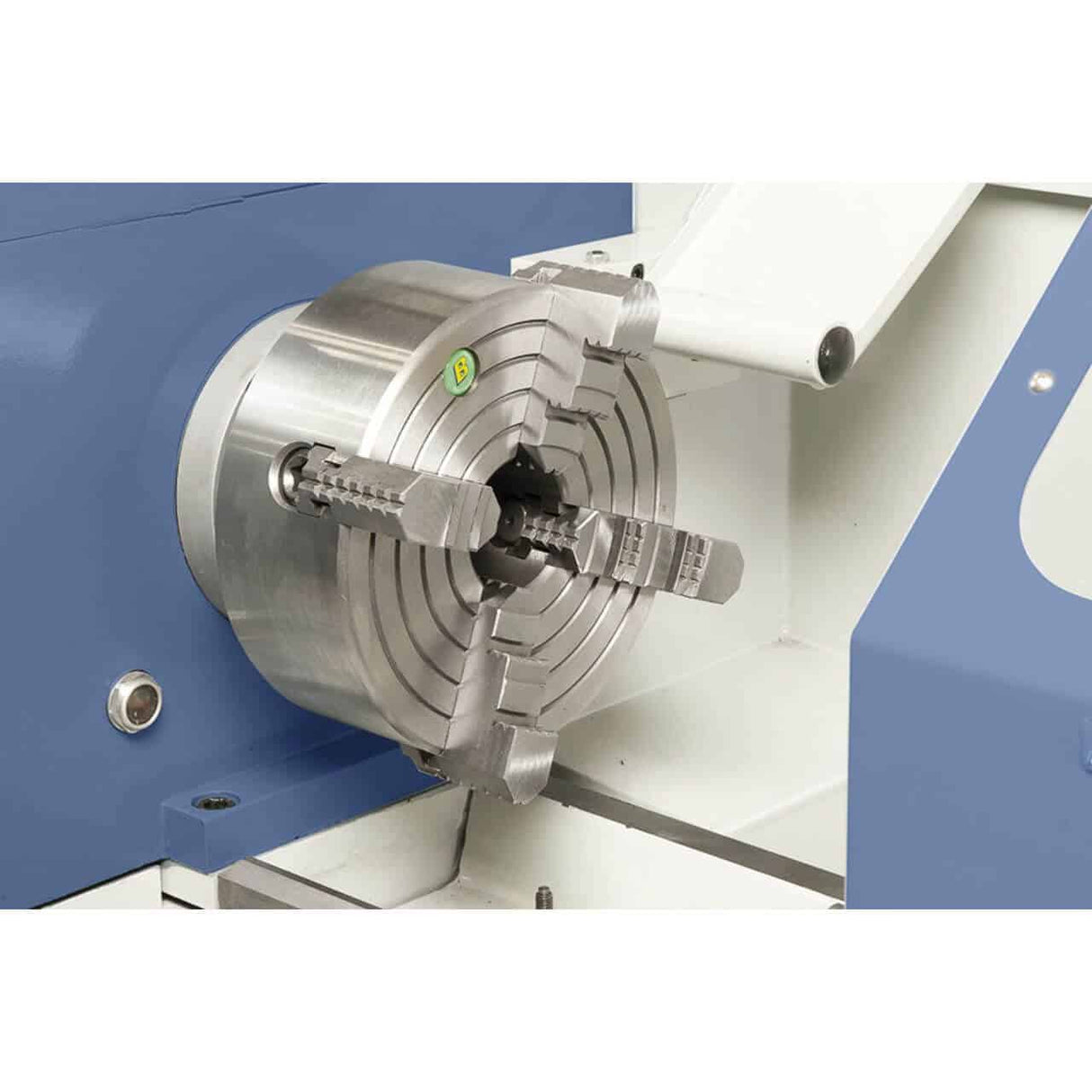

• Mandrino indipendente Ø 200 mm (D4) (DIN 55029)
• Piastra frontale Ø 250 mm

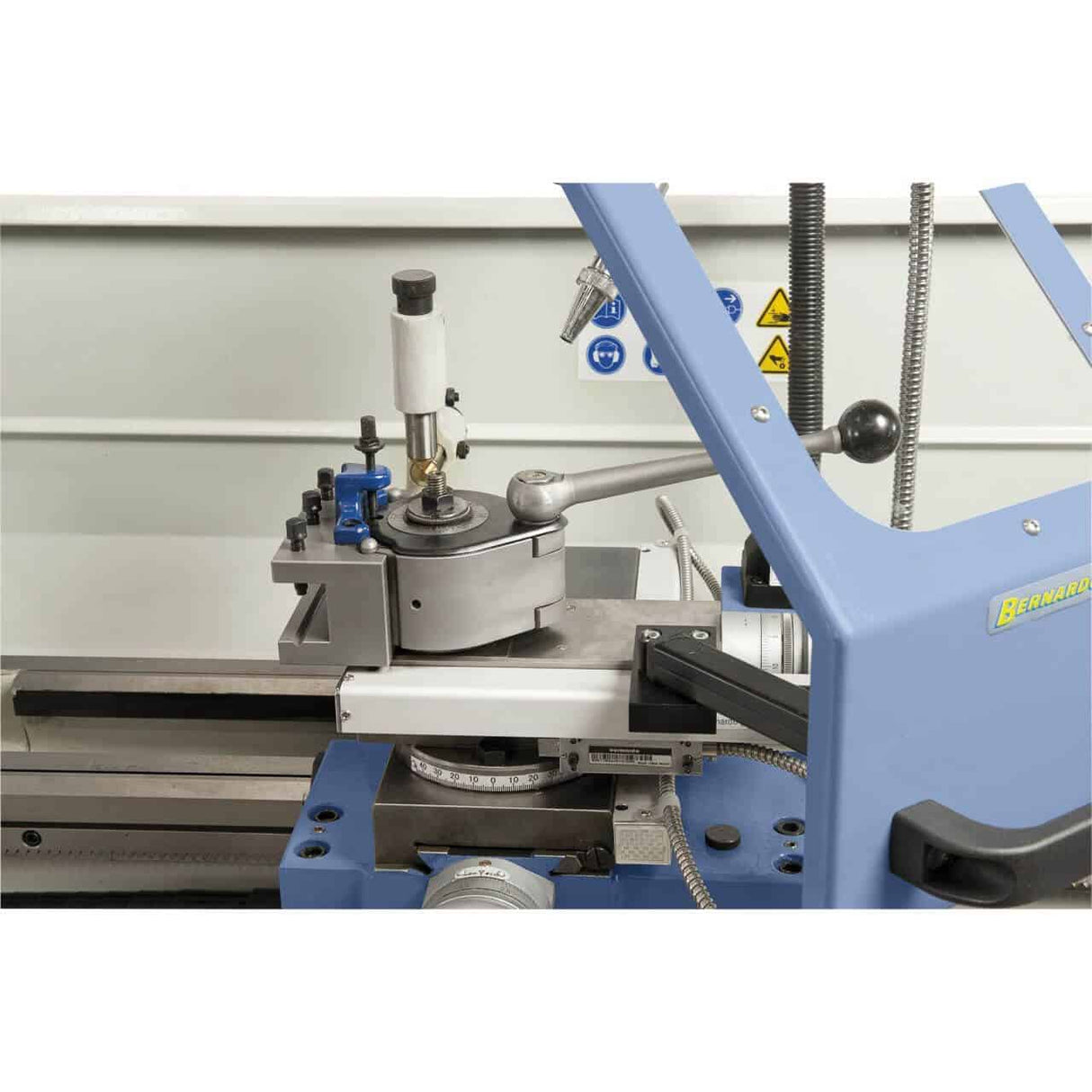

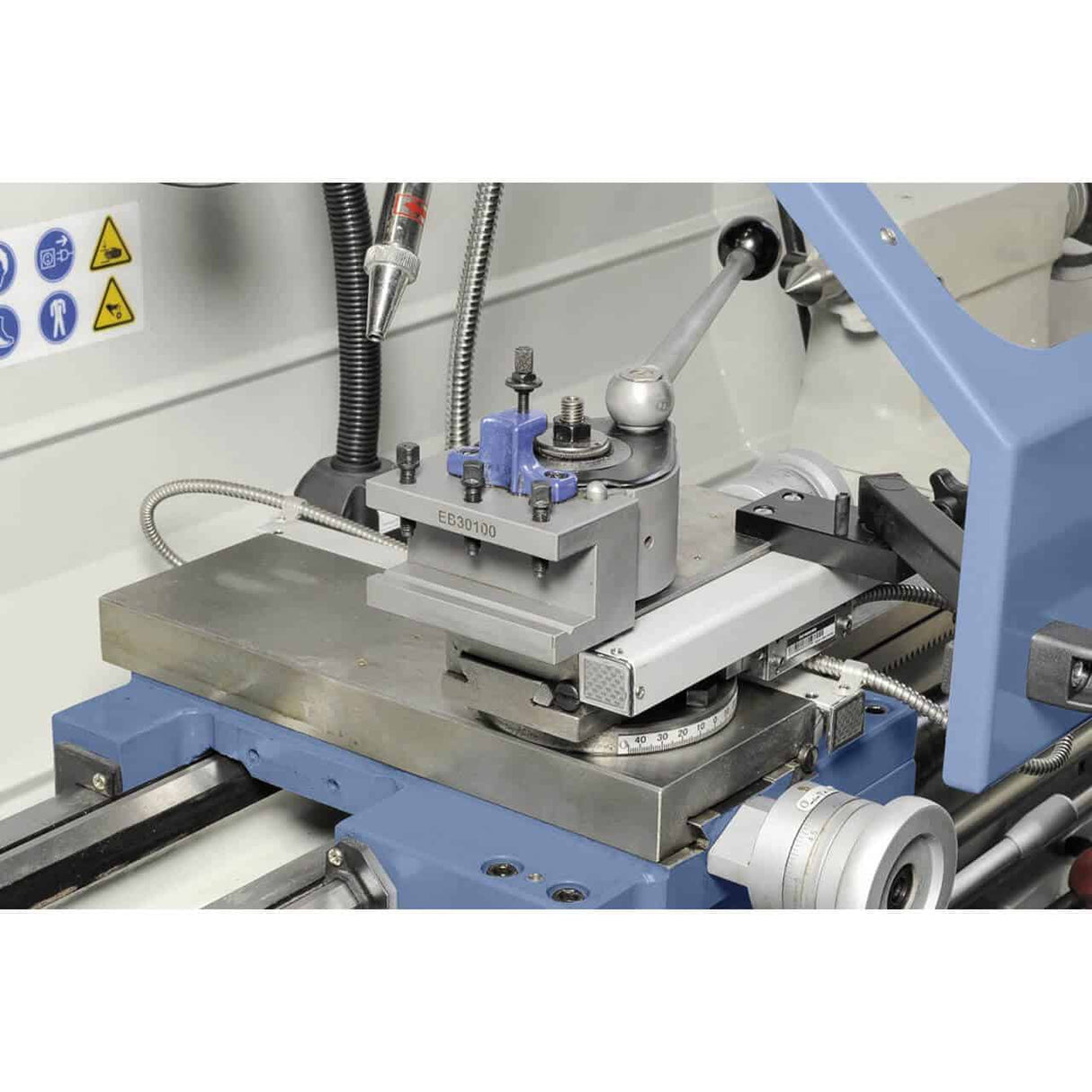

• Torretta a cambio rapido Multifix con 4 portautensili
• Lunetta fissa (Ø passaggio 60 mm) e lunetta mobile (Ø 60 mm)

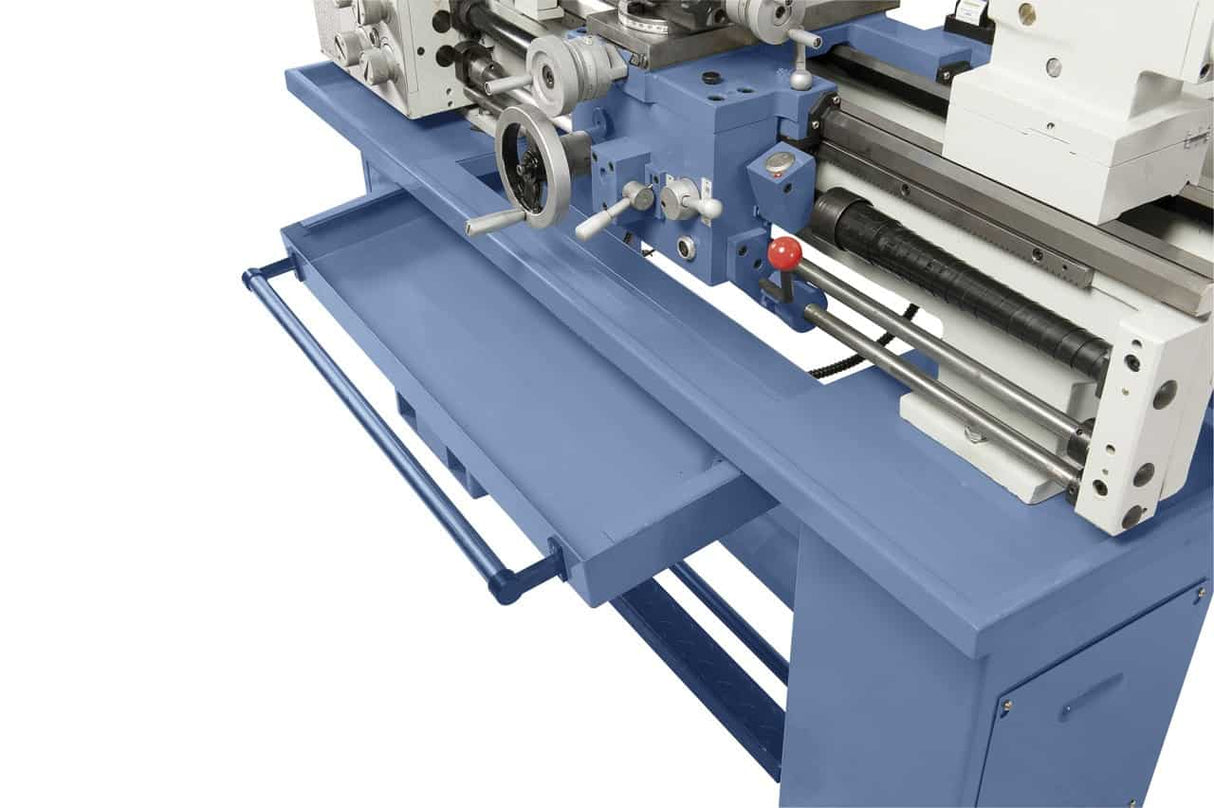

• Dispositivo refrigerante e vasca trucioli estraibile
• Motore con freno magnetico CE + pedale freno CE
• Frizione di sicurezza, battuta longitudinale micrometrica, thread dial

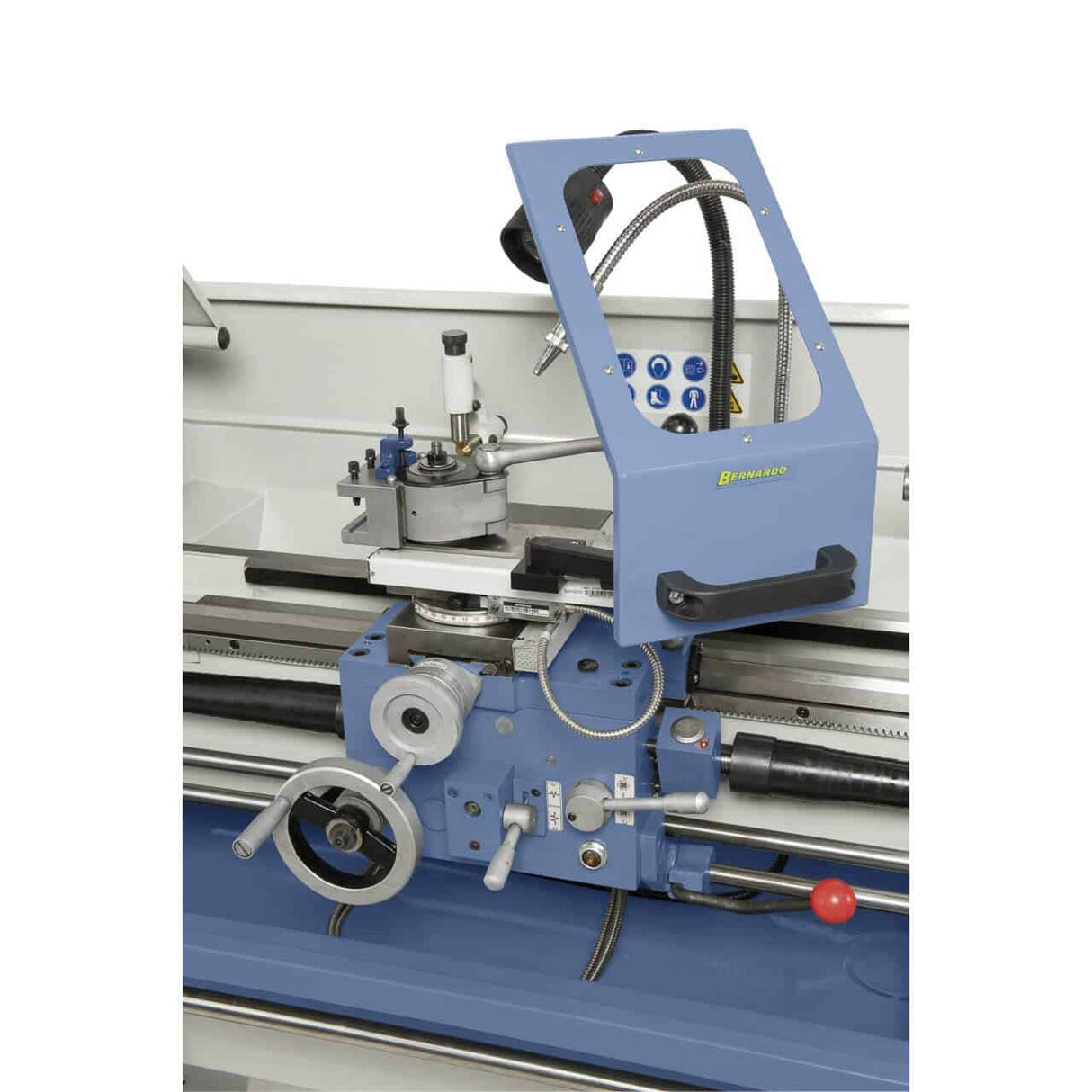

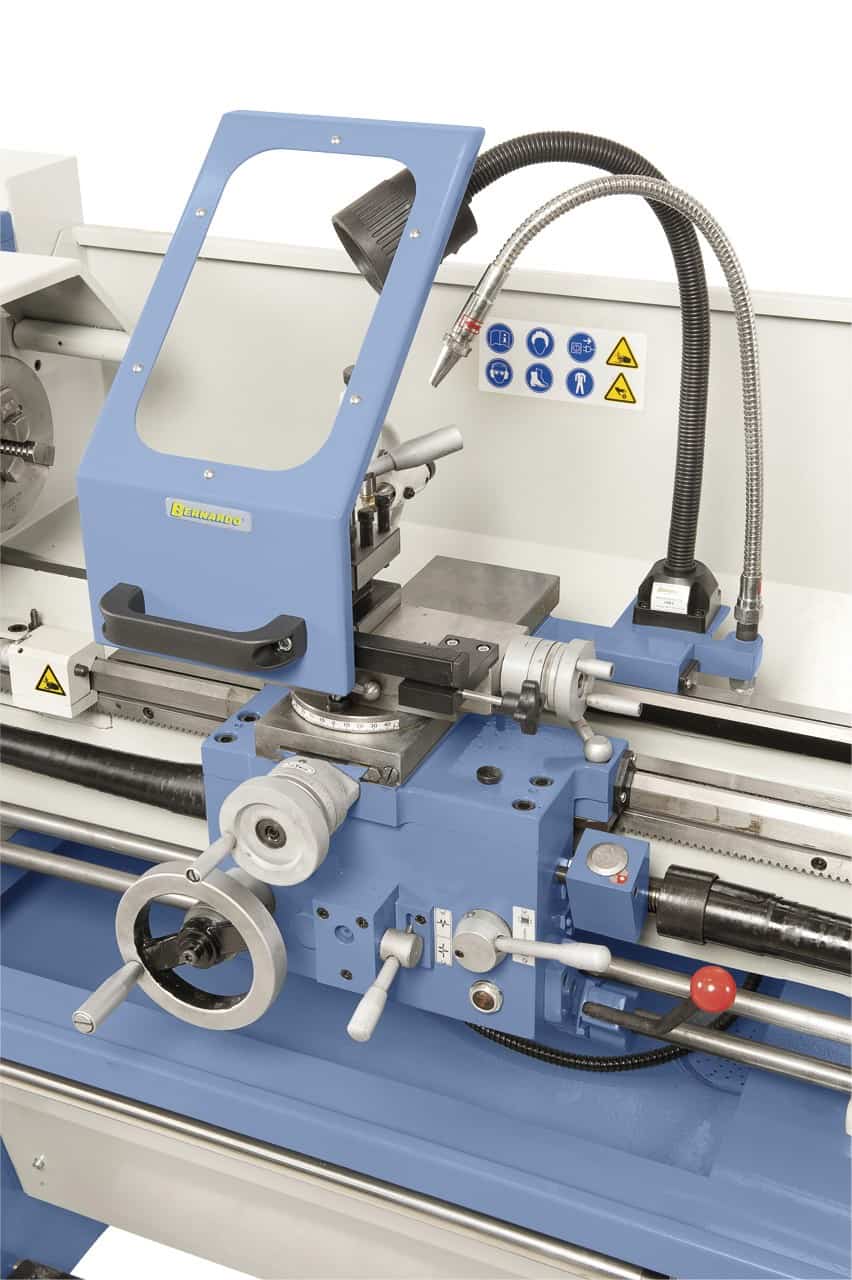

• Luce LED macchina, paraspruzzi, protezione alla torretta utensili

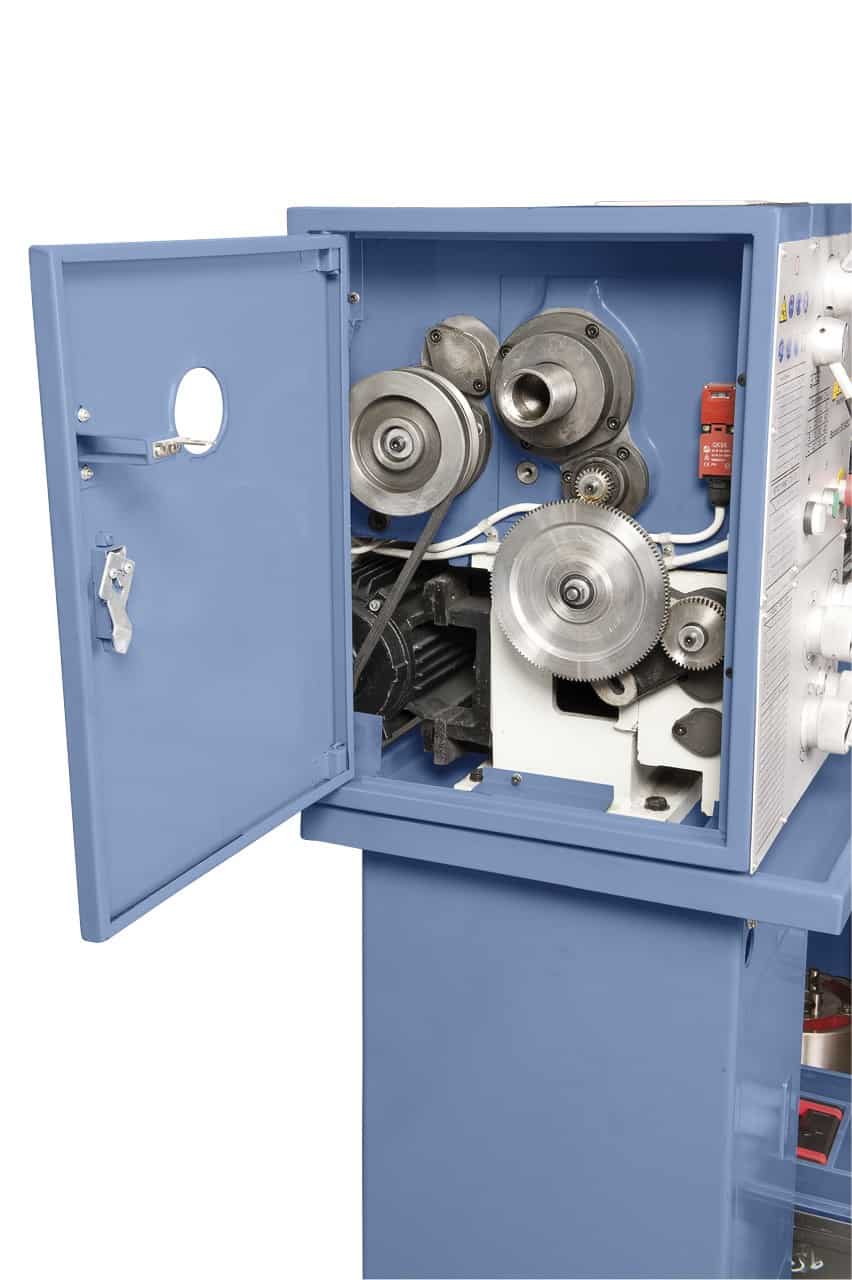

• Bussola Morse, ingranaggi di cambio, 2 contropunte, stand e set utensili
