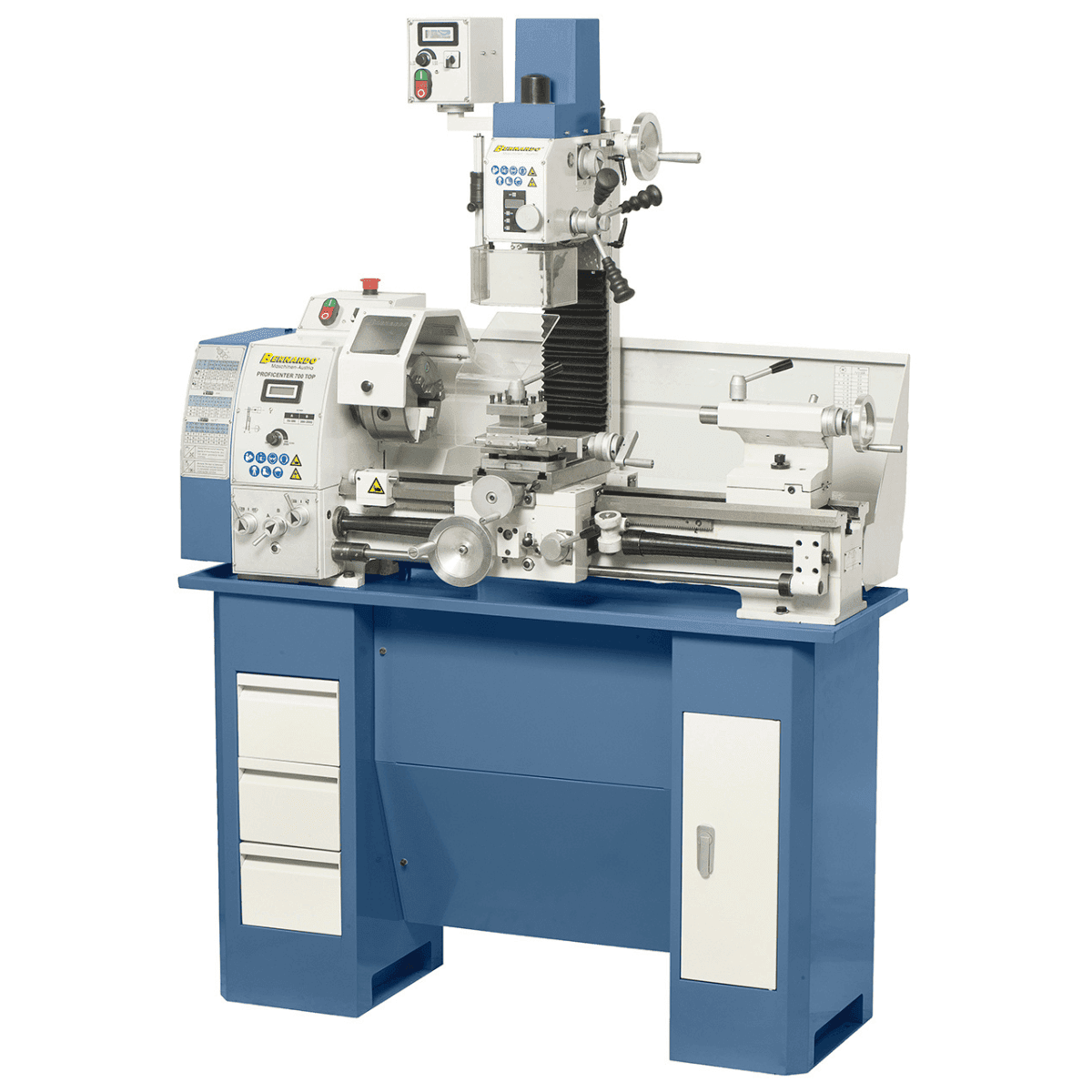

Bernardo Proficenter 700 Top draaibank met geïntegreerde freesmachine
De Bernardo Proficenter 700 Top is een compacte en veelzijdige gecombineerde draai-/freesmachine, geschikt voor veeleisende hobbyisten, kleine werkplaatsen en educatieve laboratoria. Met een centerafstand van 700 mm en een centerhoogte van 150 mm maakt hij nauwkeurige draaibewerkingen mogelijk tot een diameter van 300 mm boven de tafel. De 38 mm spindel, met MK5-houder, biedt grote veelzijdigheid en traploze snelheidsregeling (70–2000 tpm). Het geïntegreerde freesgedeelte, met een ±90° kantelbare kop, MK2-opzetstuk en snelheden van 50 tot 2250 tpm, maakt boor- en freesbewerkingen tot 20 mm mogelijk. De Proficenter 700 Top is uitgerust met een frequentieomvormer, digitaal display, een 160 mm drieklauwspantang en talrijke accessoires. Dit alles garandeert betrouwbaarheid, precisie en gebruiksgemak in één ruimtebesparende oplossing.
Belangrijkste specificaties
⚙️ Draai- en freesmachine gecombineerd in één machine
📏 Afstand tussen centers: 700 mm – Zwenkbereik boven de tafel: 300 mm
🔩 Spindelboring Ø 38 mm met MK5-houder
Instelbare snelheden: draaien 70–2000 tpm, frezen 50–2250 tpm
🧰 Metrische (0,2–3,5 mm) en inch (8–56 TPI) schroefdraad
🔄 Meerdere voedingen: langs- en instelbare vlakken

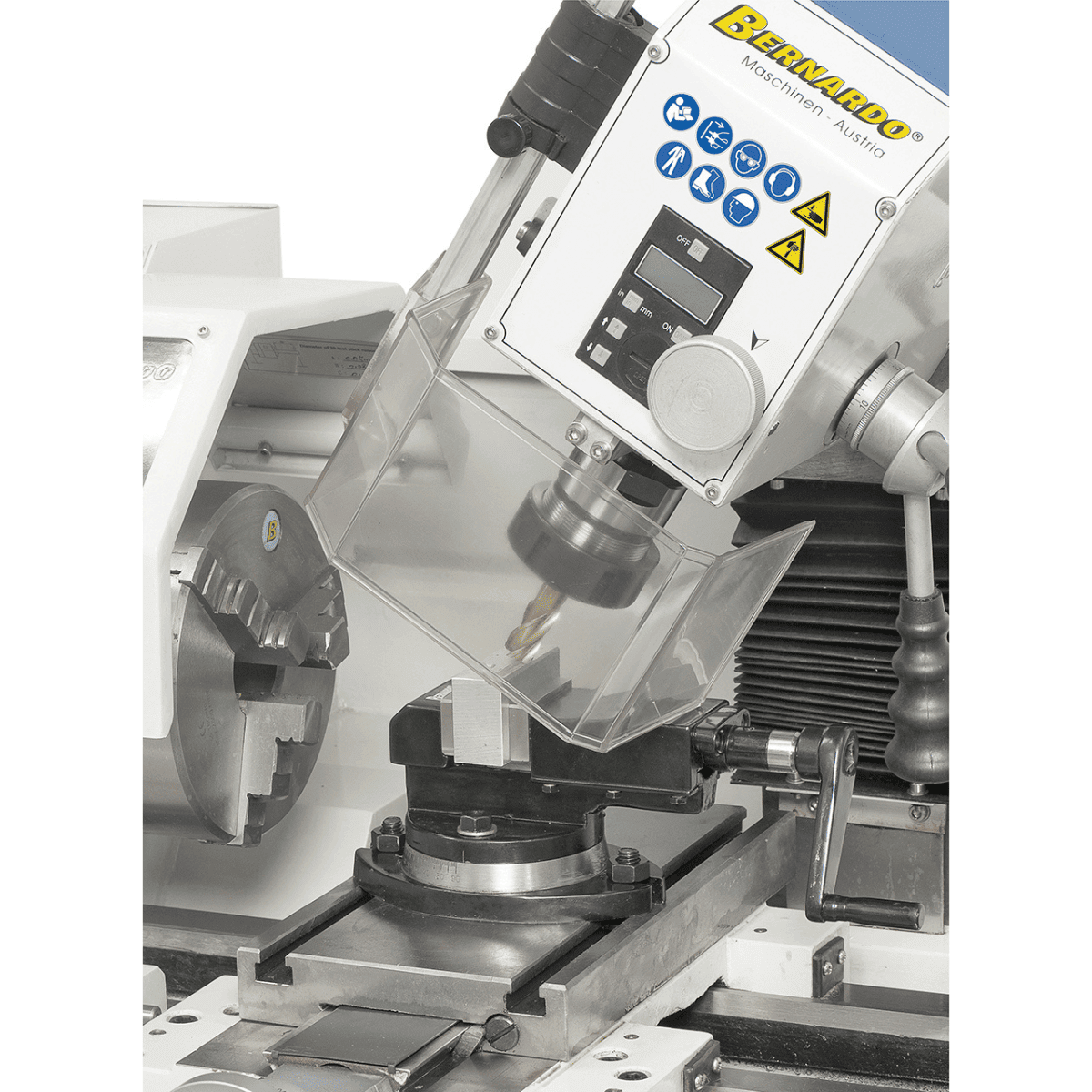

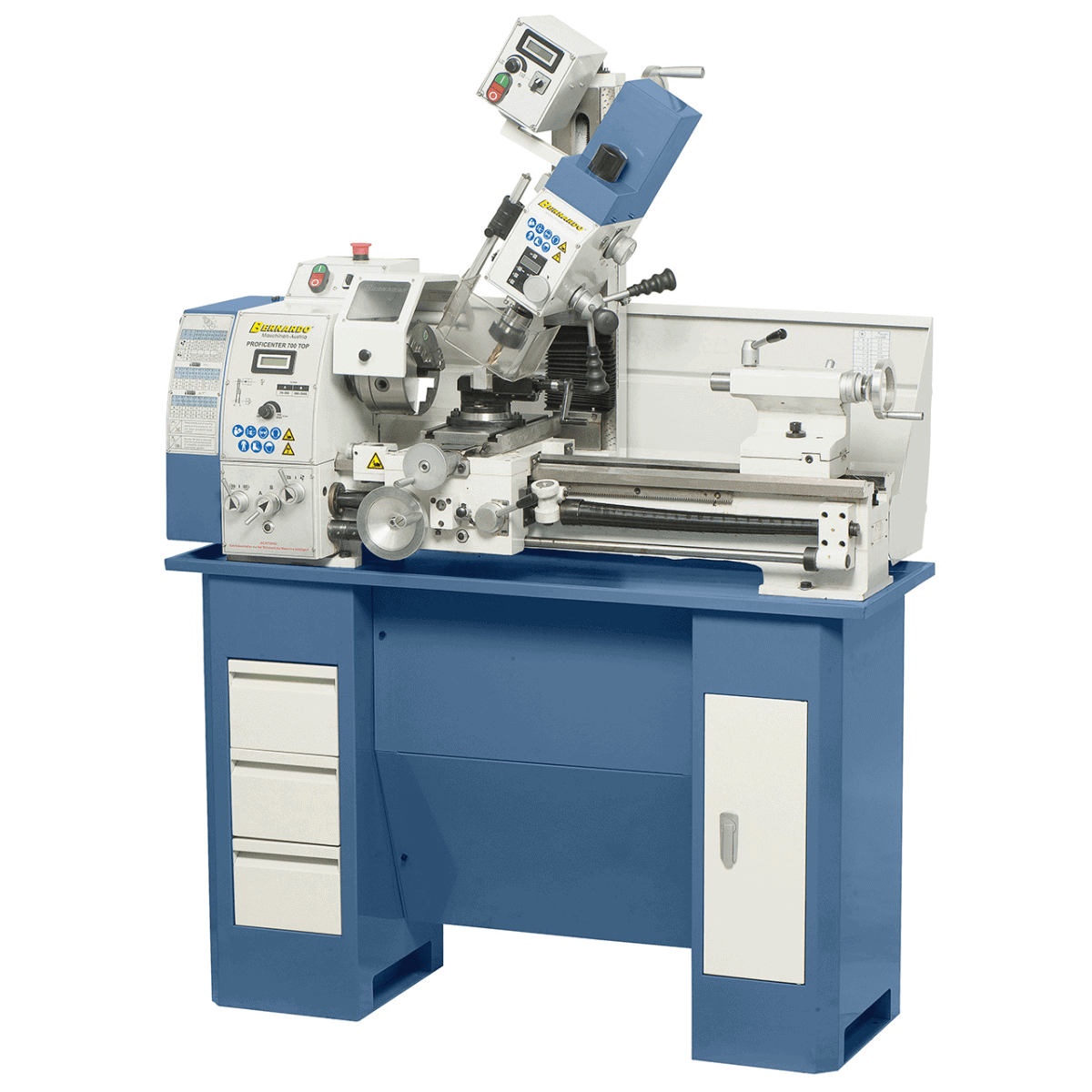

🛠️ Freeskop kantelbaar ±90° en in hoogte verstelbaar 260 mm
Digitale snelheids- en spindelweergave
🏋️ Solide constructie, gewicht ca. 298 kg, compact en stabiel
Technische tabel
🔹 DRAAIBANK
| Kenmerken |
Waarde |
| Afstand tussen centers |
700 mm |
| Hoogte van de centers |
150 mm |
| Draaidiameter boven de tafel |
300 mm |
| Spindelboring |
38 mm |
| Spindelboringsteun |
MK 5 |
| Snelheid (traploos instelbaar) |
70–380 / 380–2000 tpm |
| Langsvoedingen |
(14) 0,07 – 0,65 mm/omwenteling |
| Vlakke voedingen |
(11) 0,03 – 0,12 mm/omwenteling |
| Metrische schroefdraad |
(18) 0,2 – 3,5 mm |
| Inch-schroefdraad |
(21) 8 – 56 TPI |
| Spindelslag |
85 mm |
| Achterste spindelbevestiging |
MK 3 |
| T-sleuven voor vlakke geleiders |
12 mm |
| S1 draaibankmotor 100% |
0,85 kW / 230 V |
| S6 draaibankmotor 40% |
1,1 kW / 230 V |
🔹 FREESMACHINE
| Kenmerken |
Waarde |
| Boorcapaciteit |
20 mm |
| Max. voorfrees |
63 mm |
| Max. schachtfrees |
20 mm |
| Armlengte |
170 mm |
| Spindelsnelheid |
50 – 2250 tpm |
| Spindelbevestiging |
MK 2 |
| Kantelbare freeskop |
-90° tot +90° |
| Hoogteverstelling van de kop |
260 mm |
| S1 freesmotor 100% |
0,60 kW / 230 V |
| S6 freesmotor 40% |
0,90 kW / 230 V |
🔹 MEER
| Kenmerken |
Waarde |
| Afmetingen machine (B×D×H)* |
1380 × 640 × 1020 mm |
| Gewicht |
ongeveer 298 kg |
| *zonder standaard |
Standaarduitrusting

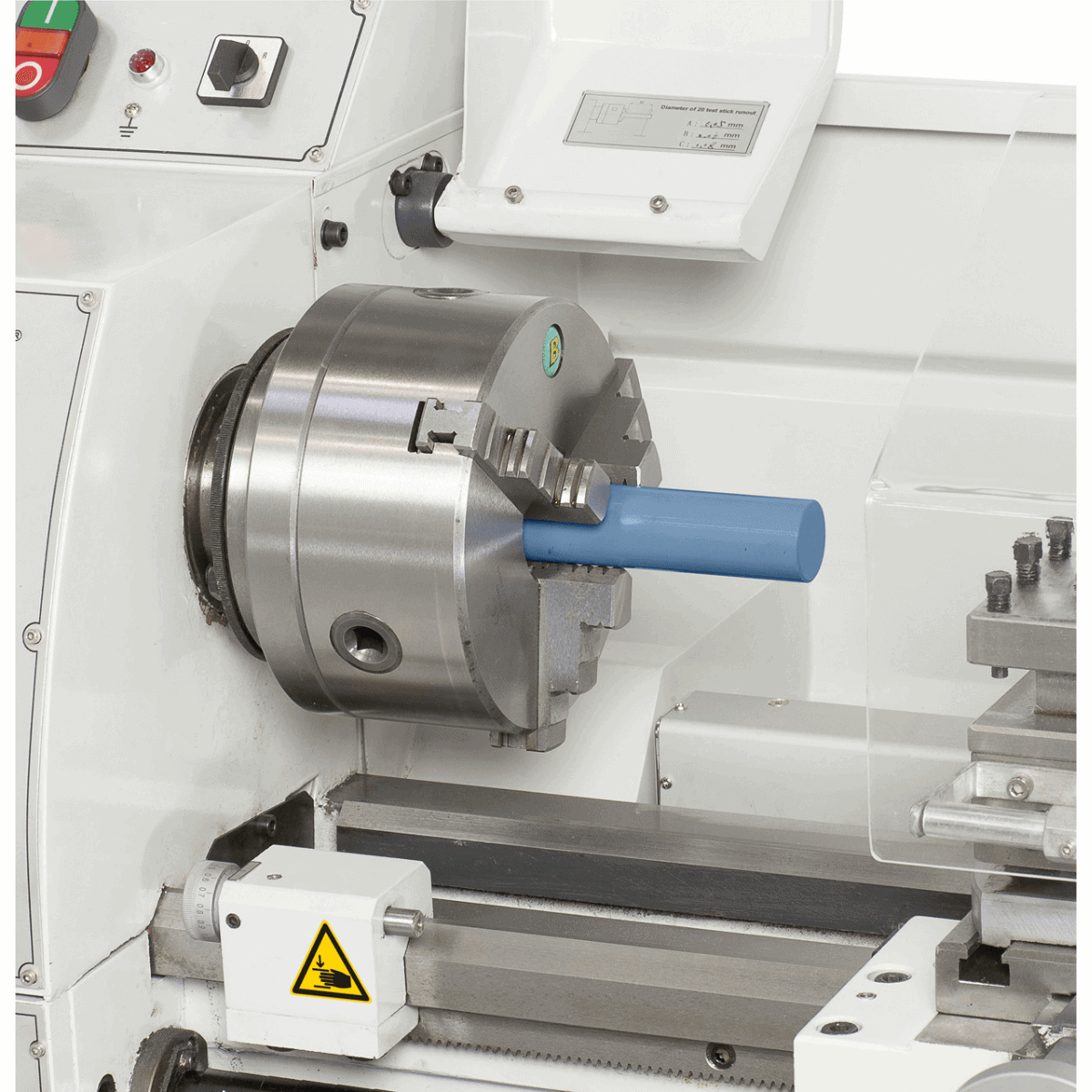

3-klauwplaat DK11-160 mm

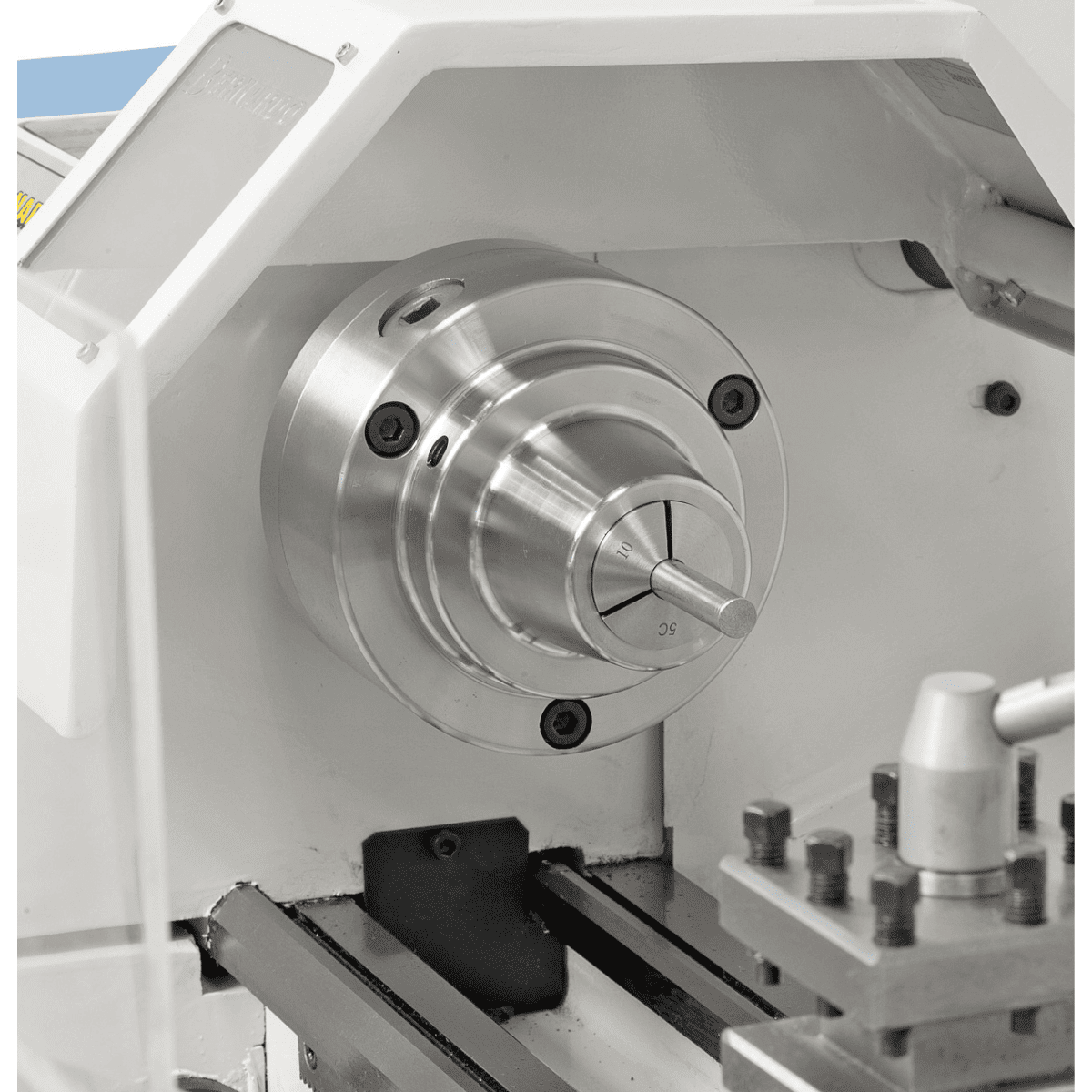

Spantangflens 160 mm
Boorkop met spie 1–13 mm / B16
Conische spantang MK2/B16

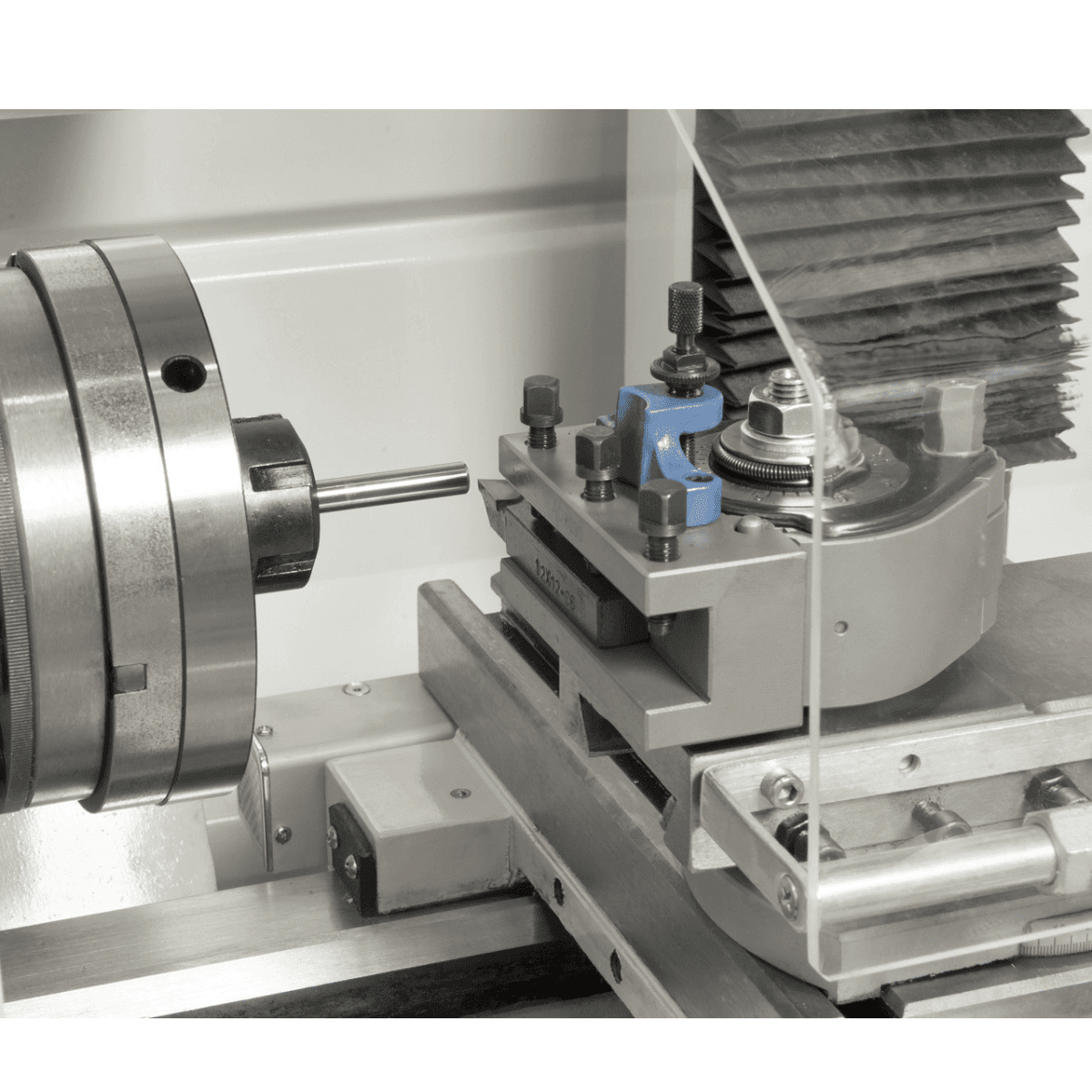

Viervoudige gereedschapshouder
Schuifverbinding
Micrometrische langsaanslag
Vlakke geleiders met bovensteun
Geïntegreerde frequentieomvormer
Digitale spindel-/snelheidsweergave
M10 spantang
Draadmeter

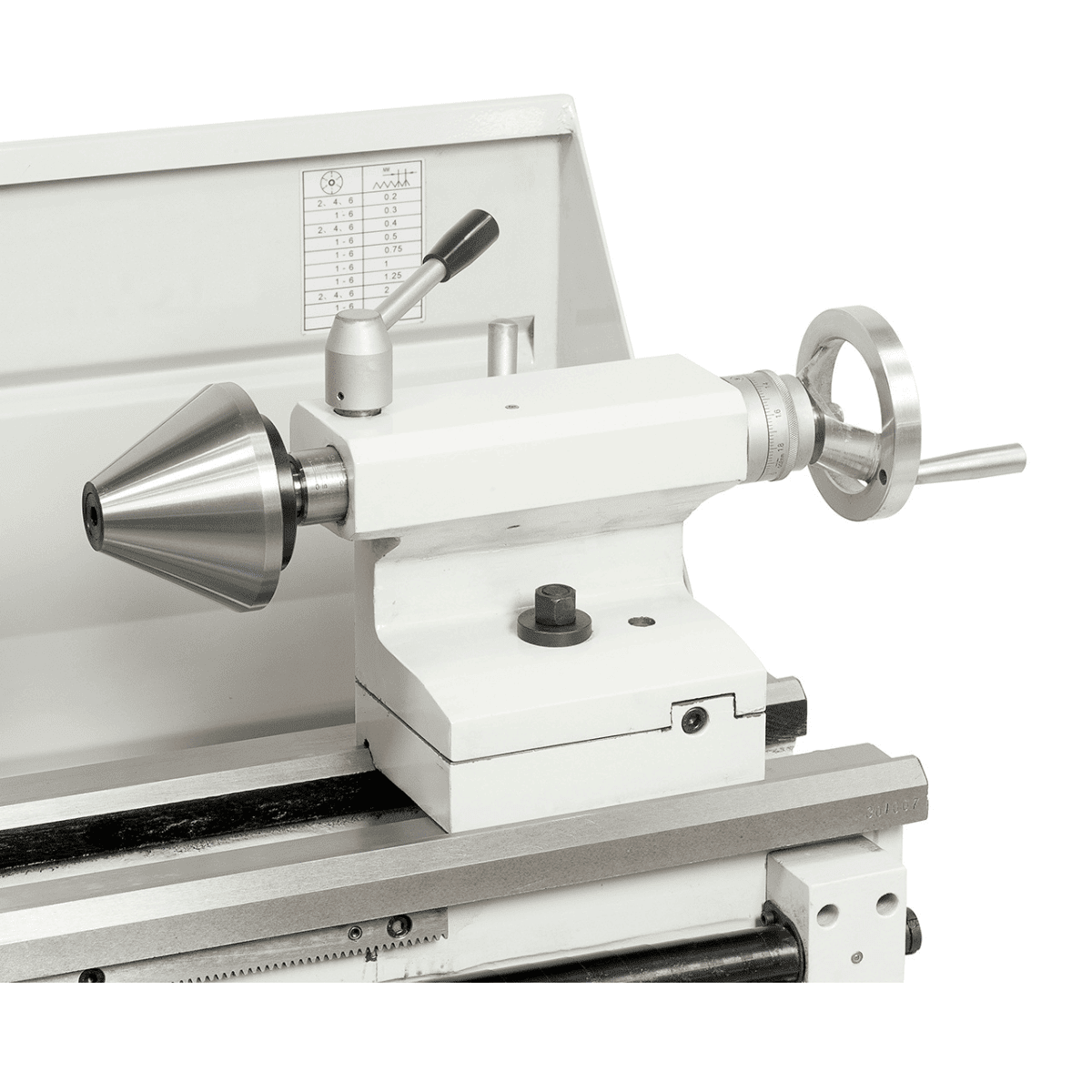

Vaste centreerpunten
Vervangingswielen
Spindelbescherming
Spindelgeleiderkap
Achterste spaanafscheider
Bedieningseenheid
Logistiek
Verzending Naar Bernardo: 5-9 werkdagen (7 dagen naar het zuiden). Originele reserveonderdelen beschikbaar met verzending binnen 3-5 werkdagen. Klantenservice in het Italiaans beschikbaar.
Veelgestelde vragen
Is de Proficenter 700 een draaibank, een freesmachine of beide?
Beide in één machine. De Proficenter 700 Top integreert: een draaibank met een gegroefd bed (700 mm centerafstand, 280 mm beddiameter) en een verticale freeskop gemonteerd op de kolom. Schakelen tussen de twee standen gebeurt door de kop te verplaatsen - demontage en montage is niet nodig. Geschikt voor gevorderde hobbyisten, educatieve werkplaatsen en onderhoudsafdelingen waar ruimtegebrek de aanschaf van twee aparte machines beperkt.
Presteert de geïntegreerde freesmachine net zo goed als een aparte freesmachine?
Nee — gecombineerde frees-/draaimachines hebben beperkingen ten opzichte van machines die specifiek voor dit doel zijn ontworpen: een kortere asverplaatsing, een lagere stijfheid bij hoge zijdelingse belastingen en tijdrovende moduswisselingen. De Proficenter is de juiste keuze voor incidentele freeswerkzaamheden aan kleine onderdelen, niet voor massaproductie met zware freesbewerkingen.
Zijn reserveonderdelen en accessoires verkrijgbaar?
Originele reserveonderdelen zijn verkrijgbaar met een levertijd van 3-5 werkdagen. Klantenservice in het Italiaans is beschikbaar.
Hoeveel stroom verbruikt de Proficenter 700 Top?
Eenfasige 230 V-voeding — directe aansluiting op een 16 A Schuko-stopcontact. Geen driefasensysteem nodig. Geschikt voor particuliere werkplaatsen, garages en laboratoria zonder industrieel systeem.
