Progetto cabinato arcade fai da te con guida passo passo

Cabinato arcade fai-da-te in 15 fasi

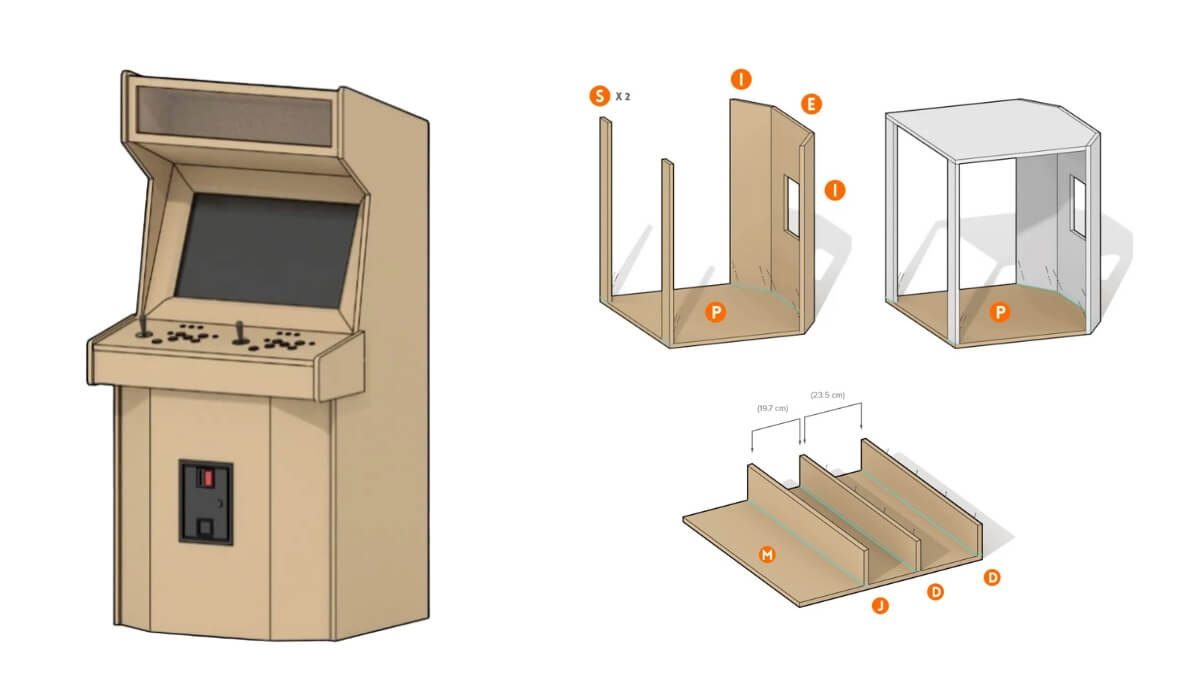

Fase 1: assemblaggio della base

Il primo passo per assemblare correttamente la struttura prevede la costruzione della base del progetto. In questa fase, è fondamentale assicurarsi che i pannelli siano fissati correttamente per garantire stabilità e resistenza al progetto finale. Seguendo attentamente questi passaggi, potrai creare una base solida e uniforme.

1. Unisci i pannelli della base: utilizza colla e viti per combinare i pannelli indicati dalle lettere P e S nella base. Prepara i fori tascabili (pocket holes) prima dell’assemblaggio.
2. Girare la struttura: dopo aver montato i pannelli della base, è consigliabile capovolgere l’assemblaggio per facilitare i passaggi successivi. Questo ti permetterà di lavorare più facilmente e assicurare stabilità.
3. Aggiungere piedini regolabili (opzionali): se hai intenzione di aggiungere dei piedini regolabili alla base, è il momento di farlo prima di fissare il pavimento della base.
4. Tagliare gli angoli: per tagliare gli angoli dei pannelli P e Q, allinea il pannello frontale E al centro e trasferisci la lunghezza di I sugli angoli per garantire che i pannelli si adattino correttamente. Successivamente, taglia gli angoli come mostrato nell’immagine.
5. Completare l’assemblaggio: fissa saldamente tutti i pannelli tra loro con colla e viti, come illustrato. Assicurati che tutto sia ben allineato e stabile.

Fase 2: fissare il ripiano di base

In questa fase, dovrai montare correttamente il ripiano di base, assicurandoti che sia ben allineato con l’apertura della porta. È fondamentale garantire che tutto sia montato in modo preciso per ottenere un risultato pulito e funzionale.

• Allineare il ripiano: posiziona il ripiano di base in modo che sia perfettamente a filo con la parte inferiore dell’apertura della porta.
• Controllare l’allineamento: prima di fissarlo, verifica che il ripiano sia correttamente livellato e che non ci siano disallineamenti, che potrebbero compromettere l’apertura della porta o l’intera struttura.
• Fissare il ripiano: una volta che il ripiano è ben posizionato, utilizza colla e viti per fissarlo saldamente. Assicurati che sia ben stabile per sostenere il peso degli oggetti che andranno posizionati successivamente.

Questa fase serve a garantire una base solida per il resto della struttura e richiede particolare attenzione nell’allineamento.

Fase 3: costruzione della scatola di controllo

In questo passaggio, inizieremo a costruire la scatola di controllo, un elemento fondamentale per il progetto. Segui questi passaggi per un’installazione corretta:

1. Fissare i supporti e il pannello posteriore: utilizza colla e viti per fissare i supporti laterali (D) e il pannello posteriore (J) alla base della scatola di controllo (M). Assicurati che siano ben allineati.
2. Pre-foratura dei fori tascabili (Pocket Holes): puoi eseguire una pre-foratura dei fori tascabili dal lato come mostrato nell’immagine, o utilizzare chiodi a spillo per fissare i pannelli dal basso. Questa scelta dipende dagli strumenti che hai a disposizione e dalla precisione che desideri ottenere.
3. Posizionamento preciso: mantieni il corretto spazio tra i supporti laterali e il pannello posteriore. Le misure indicate nell’immagine sono 19,7 cm e 23,5 cm, garantendo che ci sia sufficiente spazio per i futuri componenti della scatola di controllo.
4. Stabilità della struttura: verifica la stabilità e la precisione dell’allineamento prima di procedere al fissaggio definitivo, in modo che la scatola di controllo risulti stabile e pronta per i componenti successivi.

Ora sei pronto per completare questa fase e passare al passaggio successivo!

Fase 4: aggiunta del pannello frontale della scatola di controllo

1. Posizionamento del pannello frontale (C): fissa il pannello frontale della scatola di controllo al resto della struttura. Assicurati che il bordo superiore sia smussato (mitered edge).
2. Sbalzo del pannello: il pannello frontale deve sporgere dalla base di circa 6 mm. Puoi utilizzare un distanziatore sotto la base per facilitare il posizionamento corretto del pannello.
3. Fissaggio: una volta che hai verificato che il pannello è posizionato correttamente, utilizza colla e viti per fissarlo saldamente alla struttura.

Ora che il pannello frontale è stato fissato, la scatola di controllo comincia a prendere forma!

Fase 5: aggiunta dei pannelli laterali della scatola di controllo

1. Fissaggio dei pannelli laterali interni (H): utilizza colla e fori tascabili (pocket holes) dall’interno per fissare i pannelli laterali interni alla base della scatola di controllo. Assicurati che siano ben allineati con il resto della struttura.
2. Aggiunta dei pannelli laterali esterni (G): dopo aver fissato i pannelli interni, utilizza colla e chiodi a spillo per attaccare i pannelli esterni. In questo modo, la struttura della scatola di controllo sarà completata e rinforzata.

Questo passaggio aggiunge robustezza alla scatola di controllo e completa la costruzione delle pareti laterali.

Fase 6: aggiunta del pannello superiore della scatola di controllo

Fissaggio del pannello superiore (L): utilizza chiodi a spillo e colla per fissare il pannello superiore della scatola di controllo alla struttura già assemblata. Assicurati che sia ben allineato e che copra correttamente la parte superiore.

Controllo finale: dopo aver fissato il pannello, verifica che tutti i bordi siano ben fissati e che non ci siano spazi vuoti.

Fase 7: inizia la costruzione della parte superiore

1. Assemblaggio dei pezzi superiori: utilizza colla e chiodi per fissare i due pezzi incrociati (N e L) ai lati superiori del mobile.
2. Fori per gli altoparlanti (opzionale): se desideri aggiungere altoparlanti, è consigliabile praticare i fori necessari sul pannello (N) prima dell’assemblaggio finale.
3. Verifica e allineamento: assicurati che tutti i pezzi siano allineati correttamente e che non vi siano spazi tra i pannelli.

Fase 8: completare la parte superiore

1. Fissaggio della parte superiore del marquee: collega la parte superiore del marquee (pannello O) alla struttura utilizzando colla e chiodi.
2. Aggiungere il supporto inferiore: inserisci il supporto trasversale alla base della struttura (pannello T) per garantire maggiore stabilità.
3. Verifica l’allineamento: controlla che tutti i pannelli siano ben fissati e allineati, assicurandoti che non ci siano spazi o irregolarità.

Fase 9: assemblare la struttura del mobile

1. Impilare le sezioni: posiziona la base, la scatola di controllo e la parte superiore una sopra l’altra.
2. Fissare con le viti: utilizza viti per unire saldamente le tre sezioni. Assicurati che tutte le parti siano ben allineate e fissate per una maggiore stabilità.
3. Controllare la stabilità: una volta completato l’assemblaggio, verifica che la struttura sia stabile e correttamente fissata, pronta per i passaggi successivi.

Fase 10: aggiungi la cornice del marquee

1. Preparazione della cornice: taglia la cornice del marquee in base allo spessore desiderato. Nel nostro caso, la parte anteriore è stata tagliata a 32 mm con una tacca interna di 6 mm sul lato posteriore.
2. Fissaggio: utilizza chiodi a spillo per fissare saldamente la cornice del marquee alla parte superiore del mobile.
3. Personalizzazione: l’altezza della cornice potrebbe variare a seconda delle dimensioni dell’artwork del tuo marquee, quindi regola di conseguenza.

Questo passaggio completa l’installazione della cornice per il tuo marquee.

Fase 11: rifinisci la superficie di controllo

1. Posizionamento della superficie di controllo: una volta posizionato il box di controllo, fissa la parte superiore della superficie di controllo in posizione con morsetti.
2. Taglio delle tacche: taglia le due tacche nella parte posteriore a filo, seguendo l’angolo del pannello di controllo.
3. Prepara per cavi e componenti: è anche il momento giusto per praticare i fori necessari per i cavi e installare eventuali componenti di montaggio per altoparlanti o luci, se necessari, dietro il marquee.

Questo passaggio ti permette di rifinire l’area di controllo e preparare la struttura per le componenti tecniche.

Fase 12: assemblare la cornice dello schermo

1. Costruzione della cornice: utilizza delle tavole 1×4 per costruire una cornice per lo schermo, personalizzando la larghezza in base alle dimensioni del monitor. Assicurati di fare un taglio a 45° (mitra) all’interno del telaio e sulla parte inferiore per adattarlo all’angolo del pannello di controllo.
2. Montaggio della cornice: incolla la cornice insieme. Una volta completata, la cornice si appoggerà al monitor dopo che sarà stato installato.
3. Installazione del monitor: per fissare il monitor, monta una barra trasversale sull’alloggiamento e trasferisci i fori di montaggio che corrispondono al tuo monitor. Assicurati che la cornice sia a filo con il bordo esterno.

Fase 13: fissare il pannello di controllo

1. Posizionare gli inserti: inserisci gli inserti che terranno in posizione il pannello di controllo nello scaffale di supporto, applicando colla sulla parte superiore degli inserti.
2. Fissare il pannello di controllo: posiziona il pannello di controllo sugli inserti e lascia asciugare la colla. Successivamente, assicurati che gli inserti siano ben fissati con delle viti.
3. Facilità di rimozione: una volta fissato, il pannello di controllo sarà facilmente rimovibile e potrà essere riposizionato senza muoversi.

In questo modo, il pannello di controllo sarà ben saldo e al tempo stesso removibile per eventuali modifiche o manutenzioni.

Fase 14: fissare i pannelli laterali

1. Fissaggio interno: utilizza delle viti per fissare i pannelli laterali dall’interno della struttura.
2. Fissaggio diagonale: per fissare la parte inferiore, puoi praticare dei fori diagonali attraverso la parte inferiore del pannello di controllo, garantendo una connessione solida e stabile.

Questo passaggio assicura che i pannelli laterali siano ben assicurati e che l’intera struttura mantenga la sua integrità.

Fase 15: fissare i tappi di estremità del pannello di controllo

1. Posizionamento dei tappi di estremità: utilizza delle morse per fissare i tappi di estremità ai lati del pannello di controllo.
2. Fissaggio dall’interno: fissa i tappi di estremità con delle viti dall’interno della mensola del pannello di controllo per assicurare una chiusura stabile e sicura.

Questo passaggio completa la parte esterna del pannello di controllo, garantendo una finitura uniforme.

Conclusione del progetto del cabinato arcade

Complimenti! Se sei arrivato fino a qui, hai completato con successo la costruzione del tuo cabinato arcade personalizzato. Questo progetto, che combina competenze di falegnameria e design funzionale, ti ha permesso di creare una struttura solida e ben rifinita, pronta per accogliere tutti i componenti necessari per riportare in vita i classici giochi arcade.

Dal montaggio della base fino all’installazione del pannello di controllo e dei vari dettagli, hai realizzato un progetto che non solo valorizza il tuo spazio, ma che offre anche ore di divertimento per te e i tuoi ospiti. Ora che il cabinet è assemblato, puoi concentrarti sull’installazione dei componenti elettronici, come il monitor, i pulsanti, e l’hardware del gioco, per completare l’esperienza arcade.

Goditi il frutto del tuo lavoro e ricorda che questo cabinato è unico, progettato e costruito da te con cura e precisione!
