Trapano-fresatrice Bernardo BF 28 BDC met DRO 3 assen ES-12 V en Automatische aanvoer asse X 280
Trapano-fresatrice Bernardo BF 28 BDC met DRO 3 assen ES-12 V en Automatische aanvoer asse X 280 is nabesteld en wordt verzonden zodra het weer op voorraad is.
Meld je aan voor onze nieuwsbrief
Ontvang de laatste updates over al onze nieuwe collecties, uitverkopen, aanbiedingen en aankomstdata van producten.
-
Beschrijving
-
Productveiligheid
-
Beoordelingen
Beschrijving

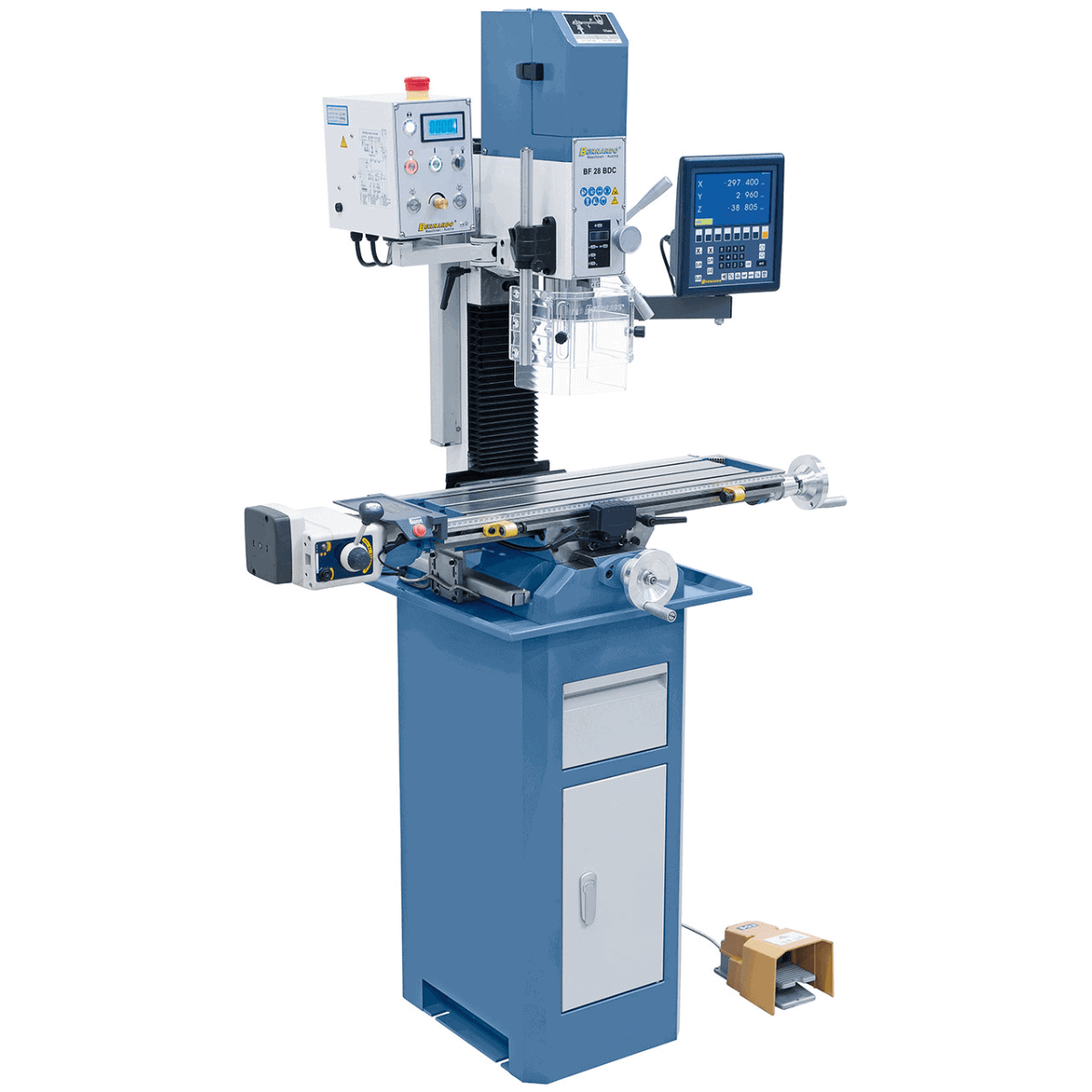

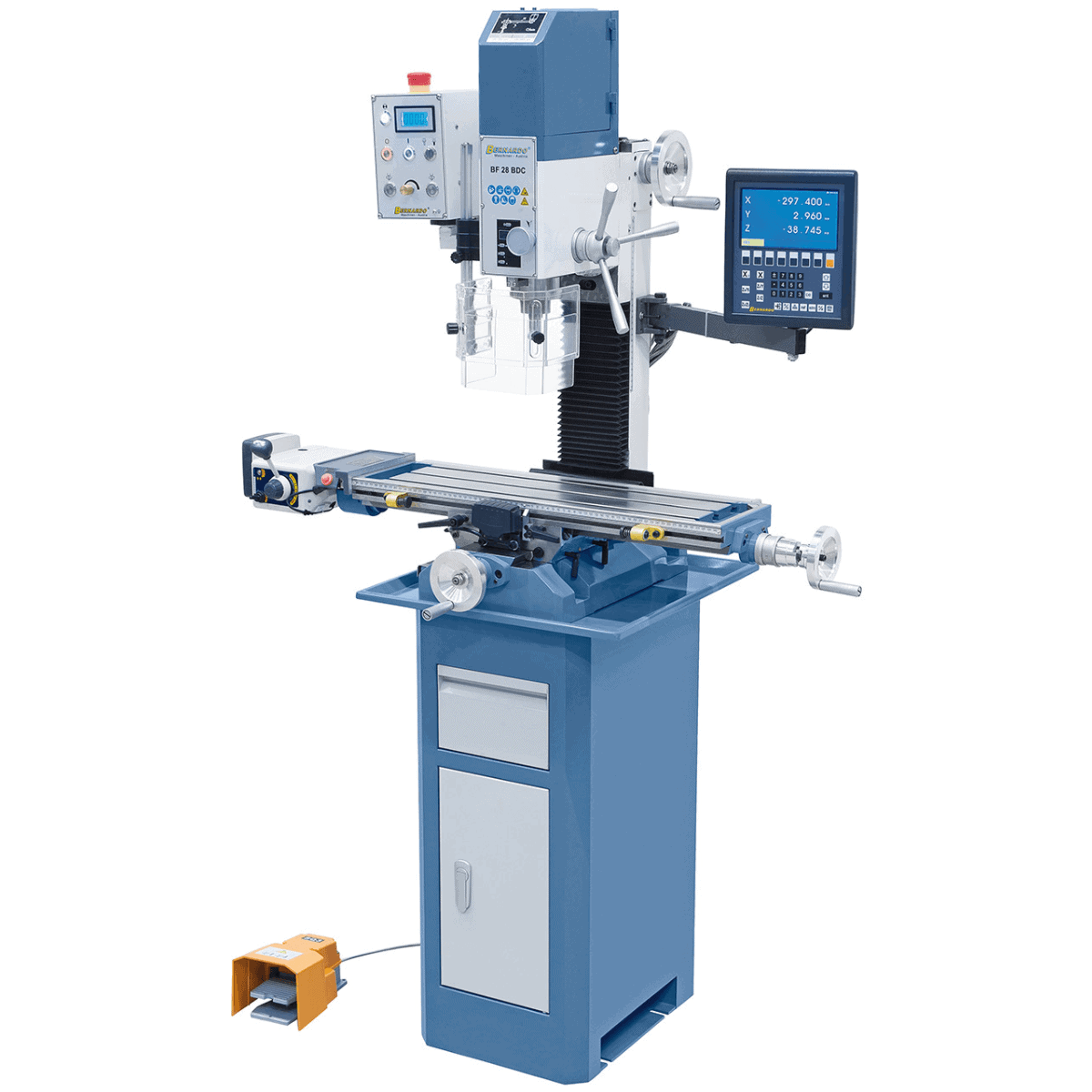

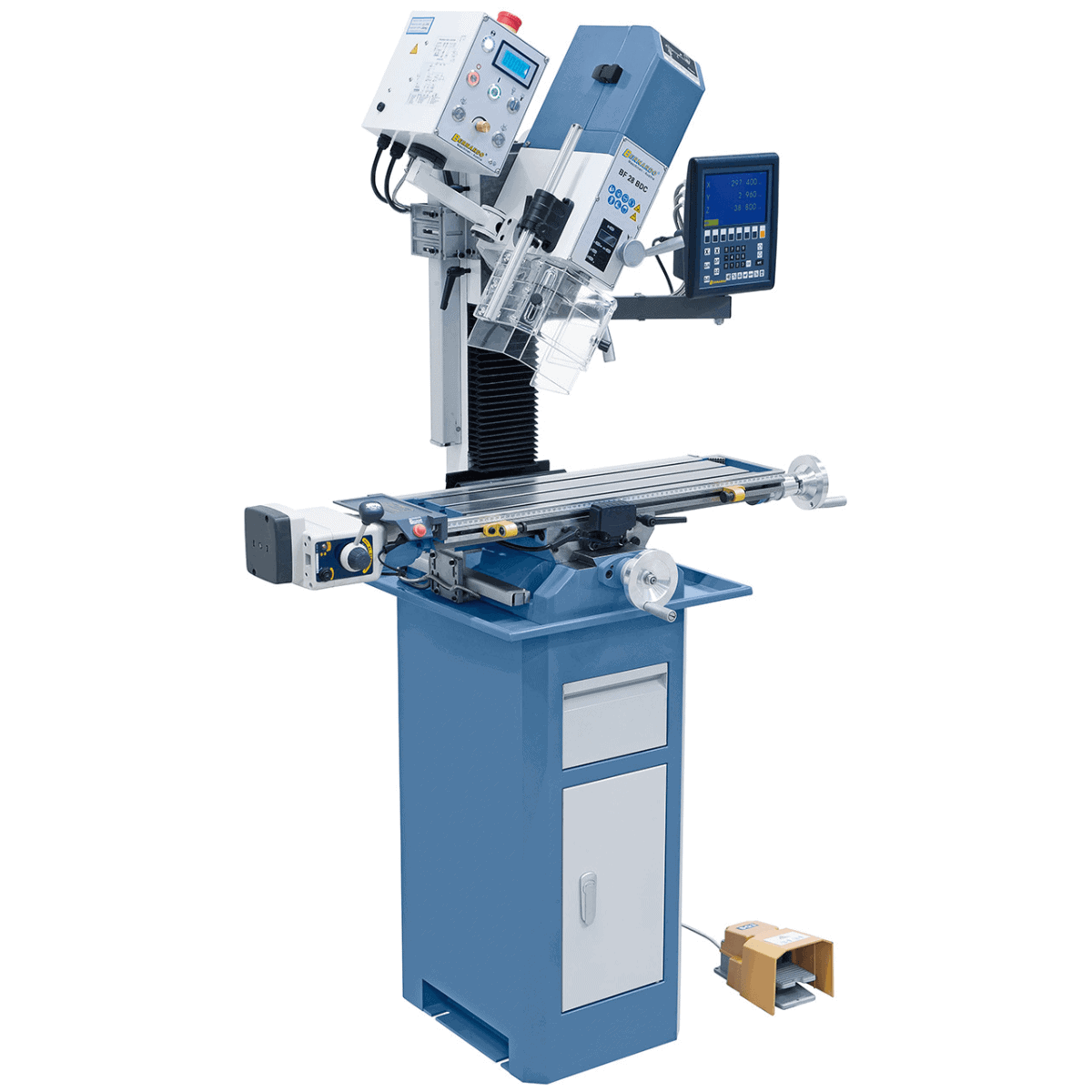

De Bernardo BF 28 BDC is een professionele boor-freesmachine met DRO ES-12 V voor mechanische werkplaatsen, geschikt voor het boren van staal Ø28 mm, vlakfrezen Ø63 mm, M12-draad, Vario-snelheid 100–1.500 / 200–3.000 tpm, 1,1 kW motor, MT 3-aansluiting, automatische X-asvoeding AL 280 D. Gewicht 130 kg. Krollit, officiële Bernardo-distributeur sinds 2007.
- Boordiameter staal Ø28 mm
- Vlakfrezen max. Ø63 mm
- Vlakfrezen max. Ø20 mm
- Schroefdraad tot M12
- Spindelsnelheid 100–1.500 / 200–3.000 tpm (Vario)
- Spindelbevestiging MT 3, slag 67 mm
- Dwarsastafel 700 x 180 mm, X/Y-verplaatsing 500 / 215 mm

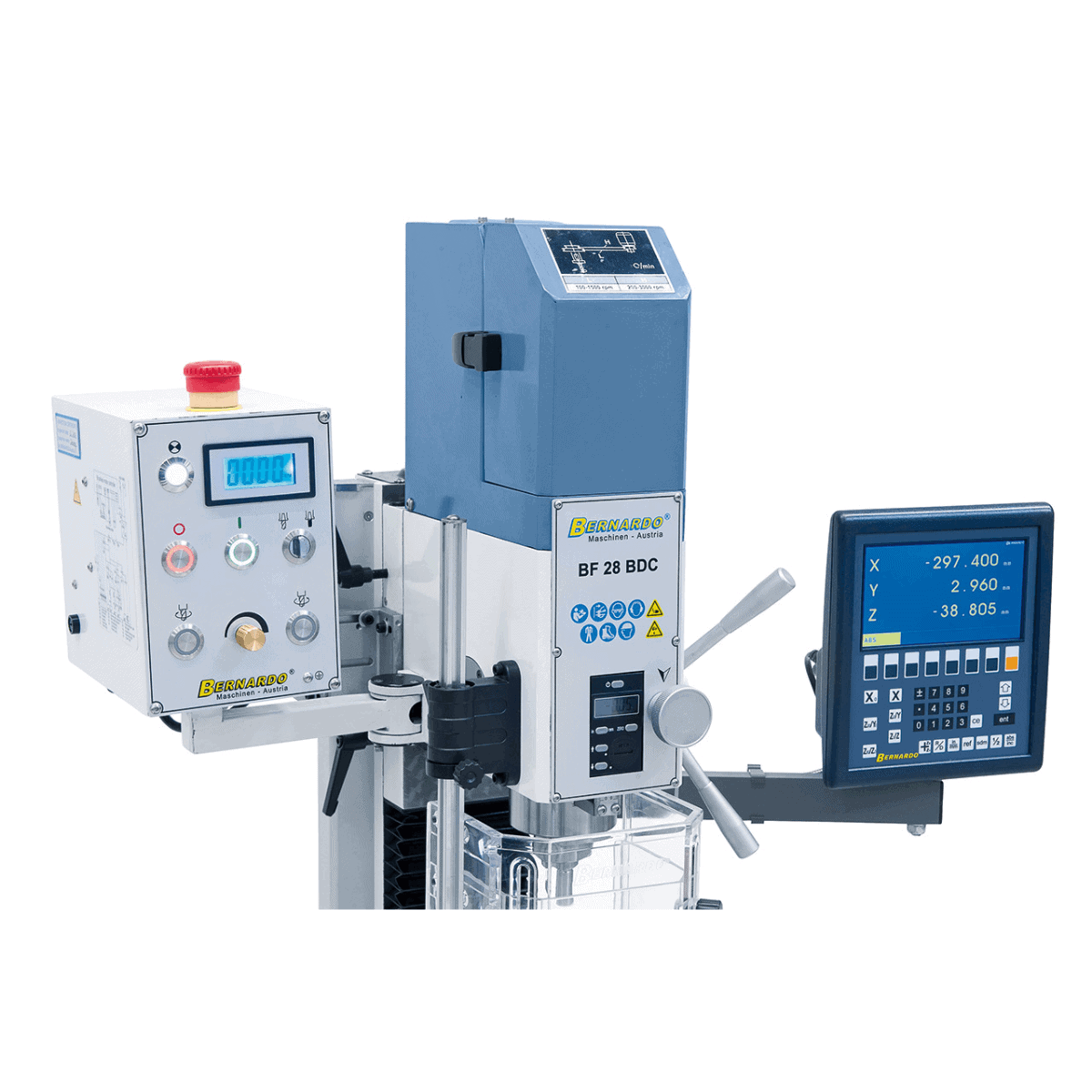

- ES-12 V 3-assige digitale uitlezing inbegrepen

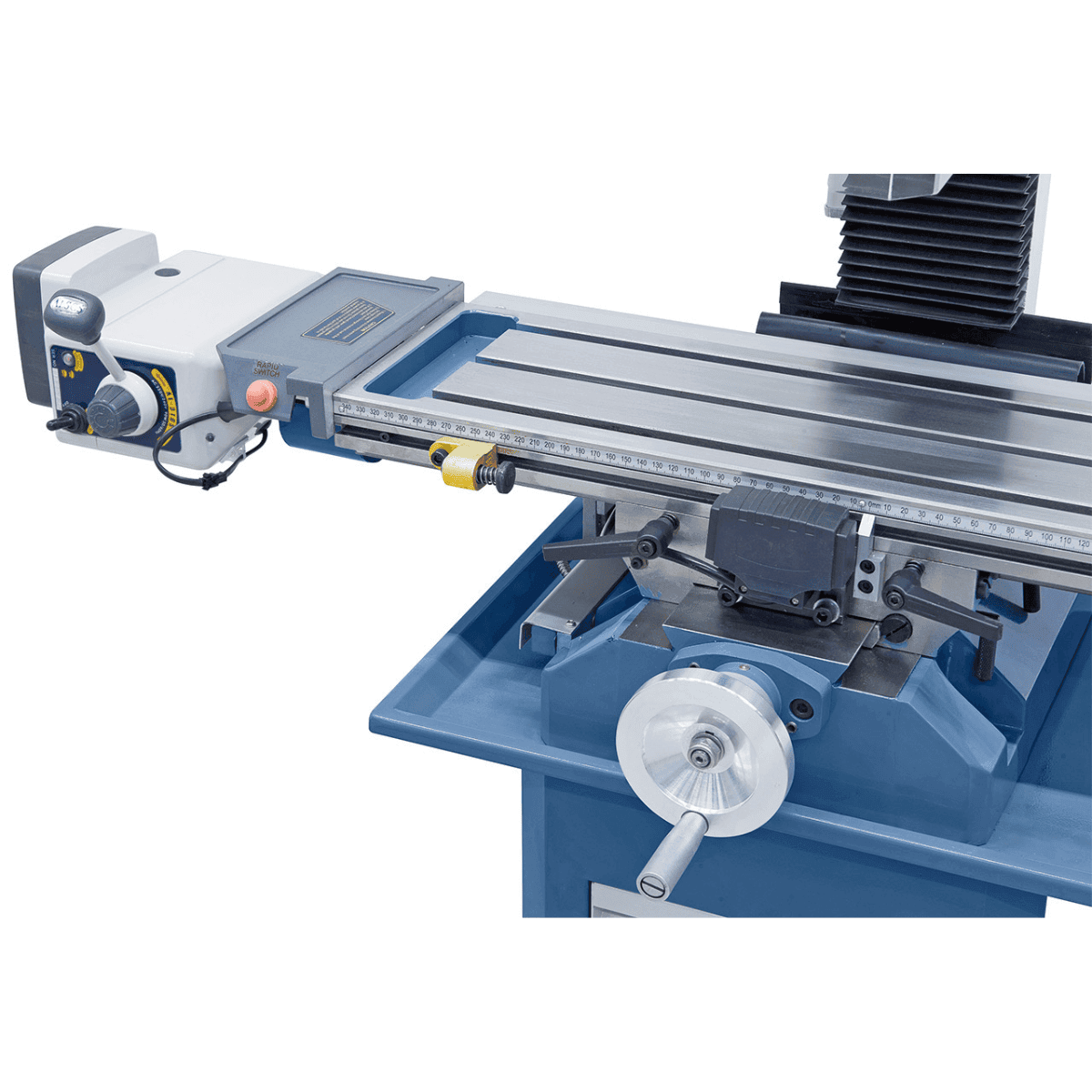

- AL 280 D automatische X-as voeding standaard

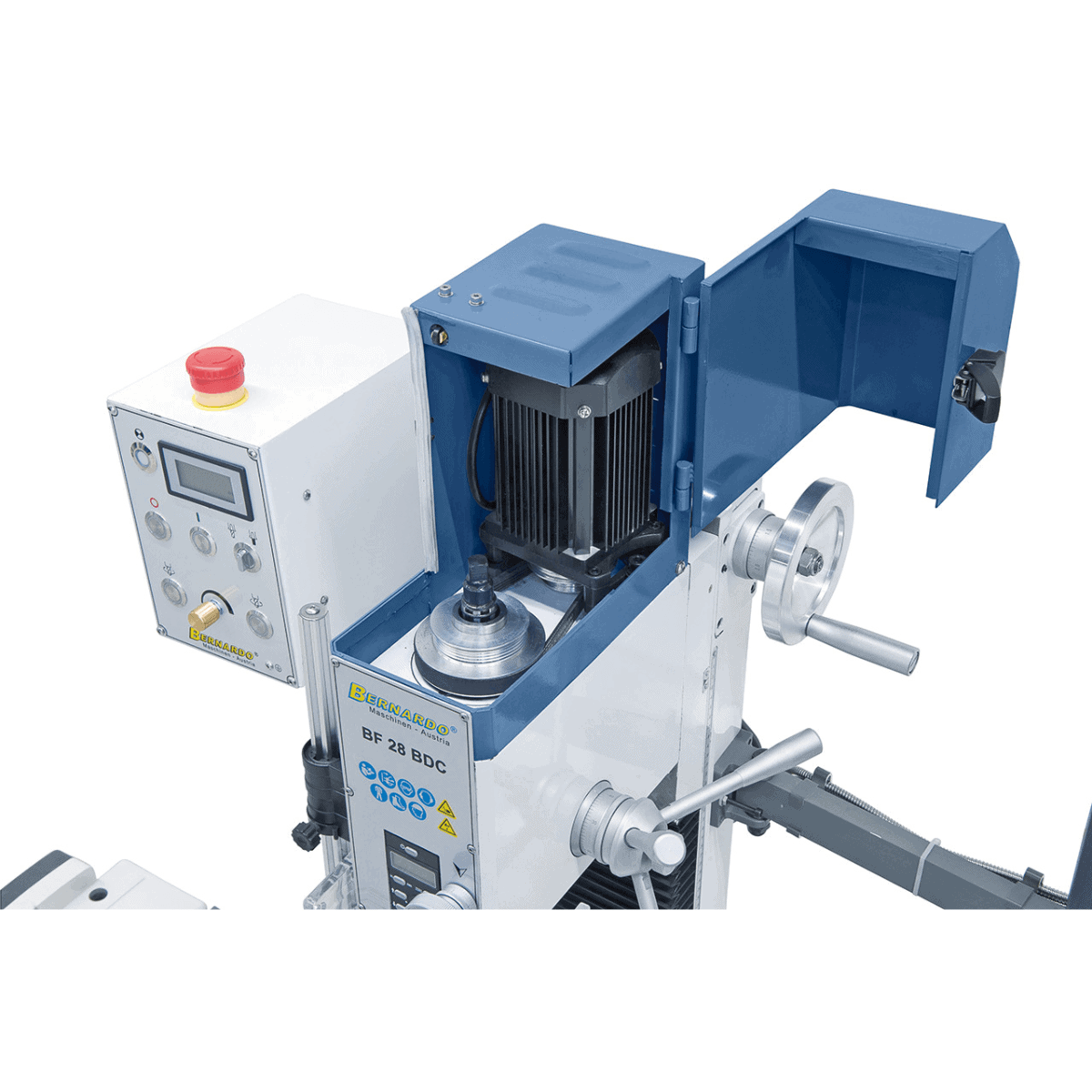

- Motor 0,75 kW (S1) / 1,1 kW (S6) 230 V
- Gewicht 130 kg
Wie gebruikt de BF 28 BDC en waarvoor?
Lichte timmerwerkplaatsen, reparaties Werkplaatsen en mechanische werkplaatsen gebruiken deze boor-/freesmachine voor kleine series: het boren van flenzen en steunen tot Ø28 mm, het frezen van sleuven in beugels en het schroefdraad snijden tot M12 met een omkeerpedaal. Deze machine is voorzien van een ES-12 V DRO-display dat herhaalbare positionering op alle 3 assen mogelijk maakt, terwijl de automatische X-as-aanvoer AL 280 D de vermoeidheid tijdens lange freesbewerkingen vermindert. De plaats van de machine in het Bernardo-assortiment De Bernardo BF 28 BDC met ES-12 V DRO en automatische X-as-aanvoer AL 280 D (topmodel) is gepositioneerd in het midden- tot hogere segment van de Bernardo boor-/freesmachines. Boven deze machine omvat het assortiment de BF 30 G met een mechanische 12-versnellingsbak en de grotere modellen BF 45 HSV / FM 45 HSV / FM 50 HSV voor intensief werk. Onder de BF 28 BDC omvat het assortiment de modellen KF 25/26 en BF 25 Super met een gereduceerde boorcapaciteit (20-25 mm).
Logistiek en ondersteuning van Krollit
Verzending vanuit Bernardo duurt 5-9 werkdagen (7 dagen in het zuiden). Originele Bernardo-onderdelen worden binnen 3-5 werkdagen vanuit het Krollit-magazijn verzonden. Klantenservice in het Italiaans is beschikbaar voor technische documentatie, productinformatiebladen en het beheer van bestellingen van reserveonderdelen. Krollit is sinds 2007 officieel distributeur van Bernardo.
Voor wie is de BF 28 BDC bedoeld?
| Profiel | Compatibiliteit | Patroon |
|---|---|---|
| Lichte timmer- en mechanische werkplaatsen | Geschikt | Boren Ø28 mm, frezen Ø63 mm, M12-draad met omkeerpedaal |
| Werkplaatsen voor prototypebouw in kleine series | Geschikt | Tafel 700 x 180 mm, Vario-snelheid 100–1.500 / 200–3.000 rpm, MT 3-opzetstuk |
| Bewerking met herhaalbare positionering | Geschikt | De 3-assige DRO ES-12 V maakt nauwkeurige referenties op X, Y en Z mogelijk |
Niet geschikt voor: intensieve productie in meerdere ploegen, bewerking van hoogwaardig gehard staal, continue cycli in industriële werkplaatsen (overweeg hiervoor de BF 30 G met mechanische tandwielkast of de HSV-serie).
Bewerkingscapaciteit
| Boorstaal | Ø28 mm |
| Max. vlakfrezen | Ø63 mm |
| Max. eindfrezen | Ø20 mm |
| Max. schroefdraad | M12 |
Spindel en snelheden
| Spindelaansluiting | MT 3 |
| Spindelslag | 67 mm |
| Spindelsnelheid (Vario) | 100–1.500 / 200–3.000 tpm |
| Rechts/Links draaien | Ja, standaard voor schroefdraad |
Tabel en Kop

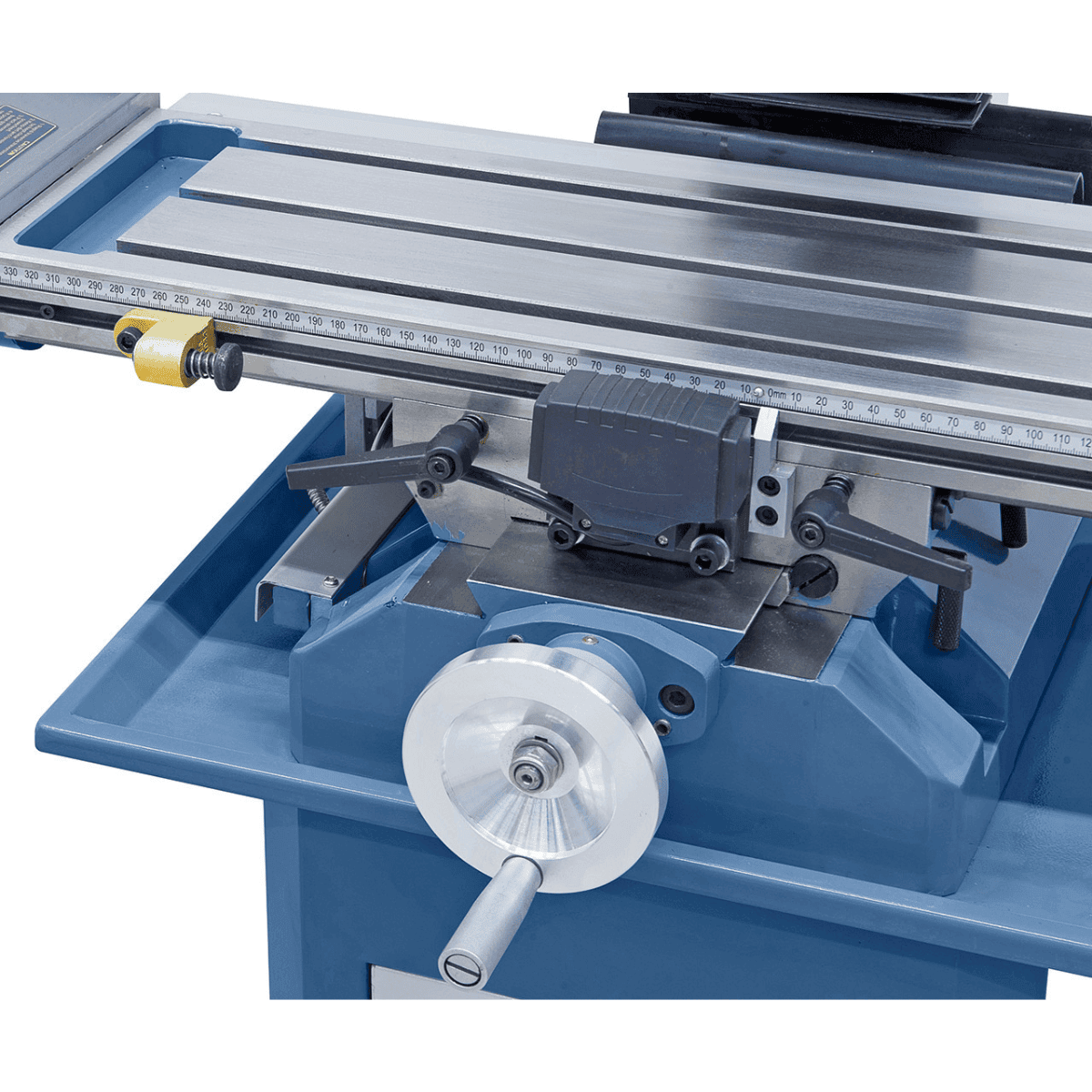

| Afmetingen tafel | 700 x 180 mm |
| Verplaatsing tafel (X / Y) | 500 / 215 mm |
| T-sleuven | 12 mm |

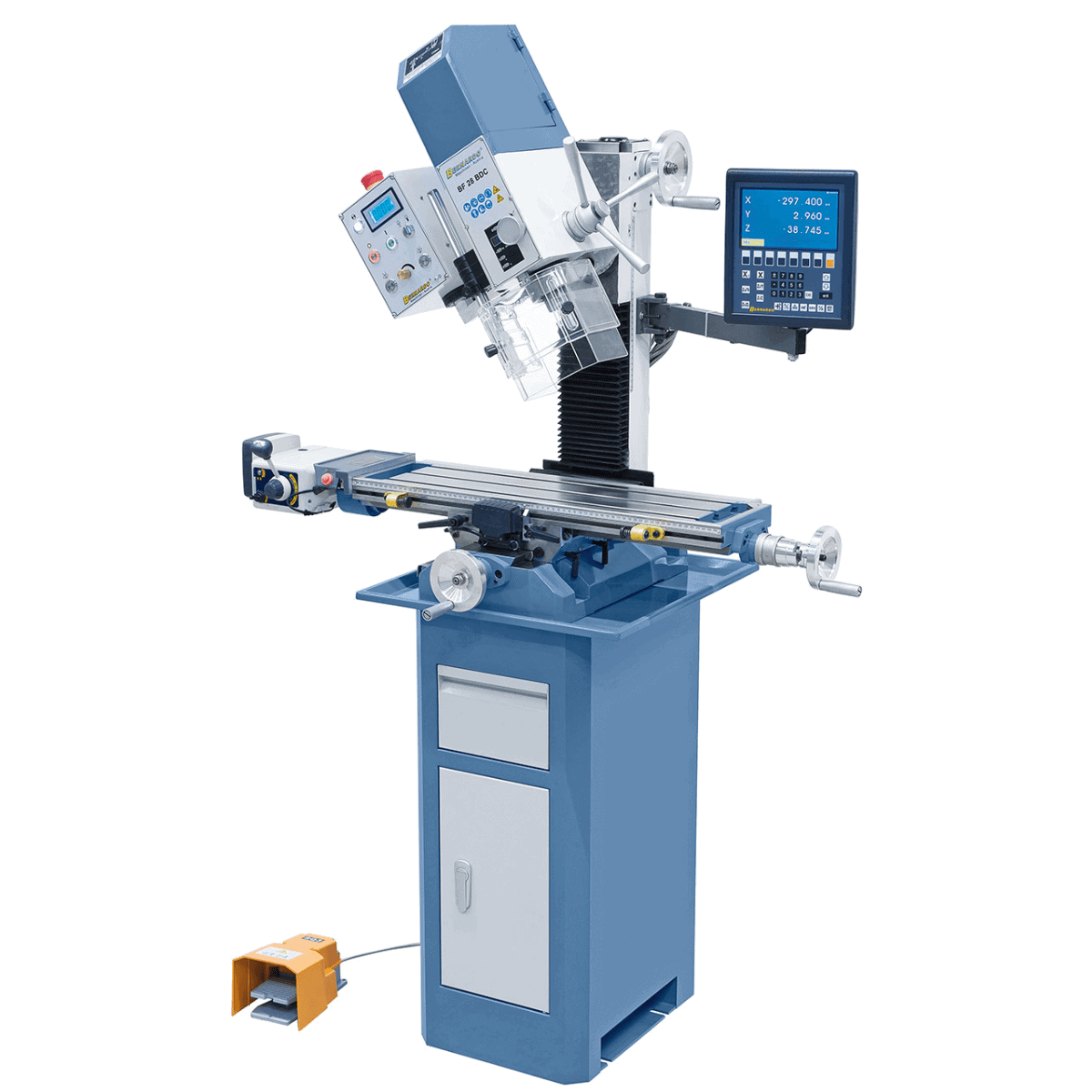

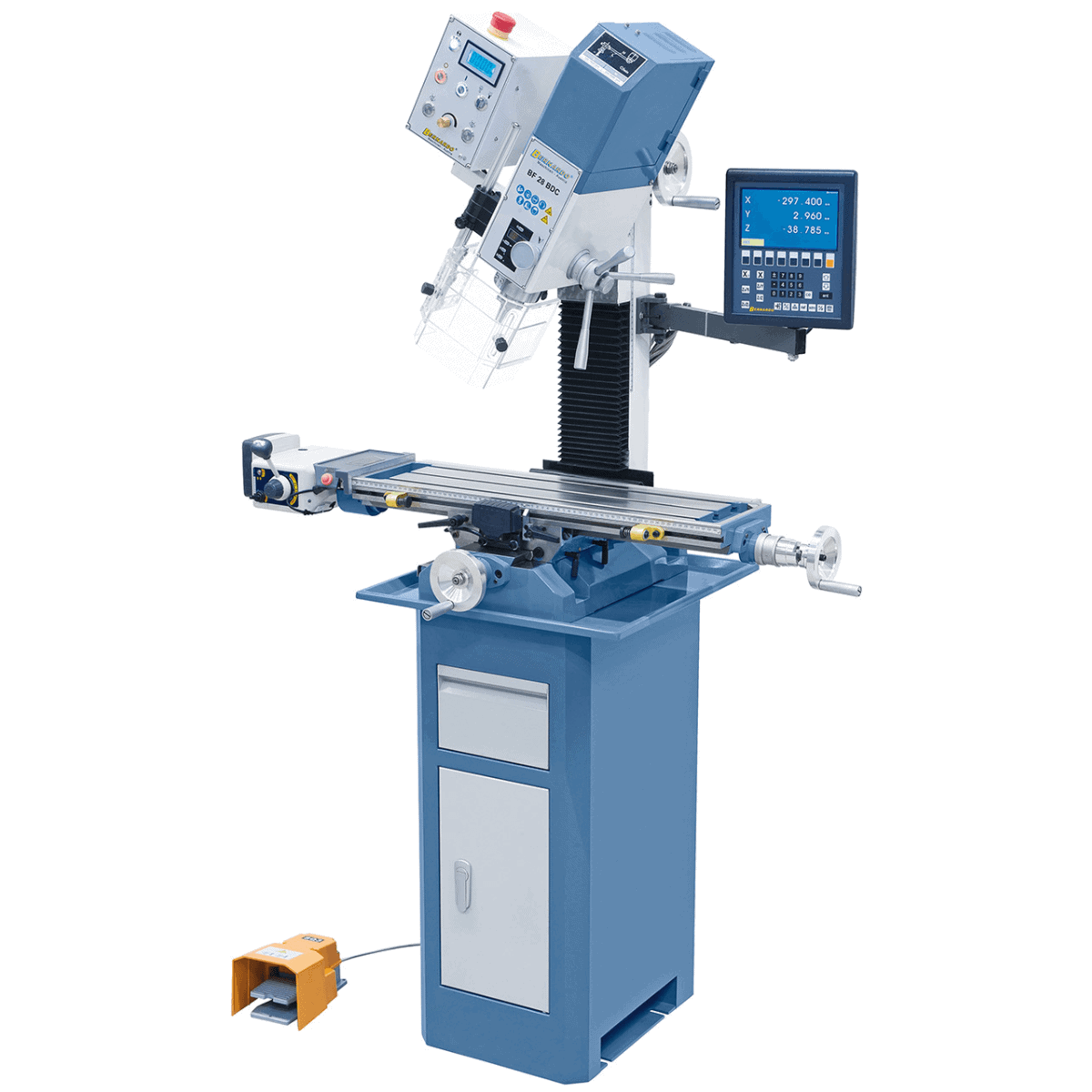

| Kantelhoek kop | ±90° |
| Hoogteverstelling kop | 290 mm |
| Afstand spindel tot kolom | 175 mm |
| Afstand spindel tot tafel | 75–365 mm |
Motor en afmetingen
| Motorvermogen S1 100% | 0,75 kW |
| Motorvermogen S6 40% | 1,1 kW |
| Spanning | 230 V |
| Afmetingen machine (B x D x H) | 970 x 605 x 1.040 mm |
| Gewicht | 130 kg |
Standaarduitrusting
- 3-16 mm / B16 spindel
- MT 3 / B16 spindel
- M12 trekstang

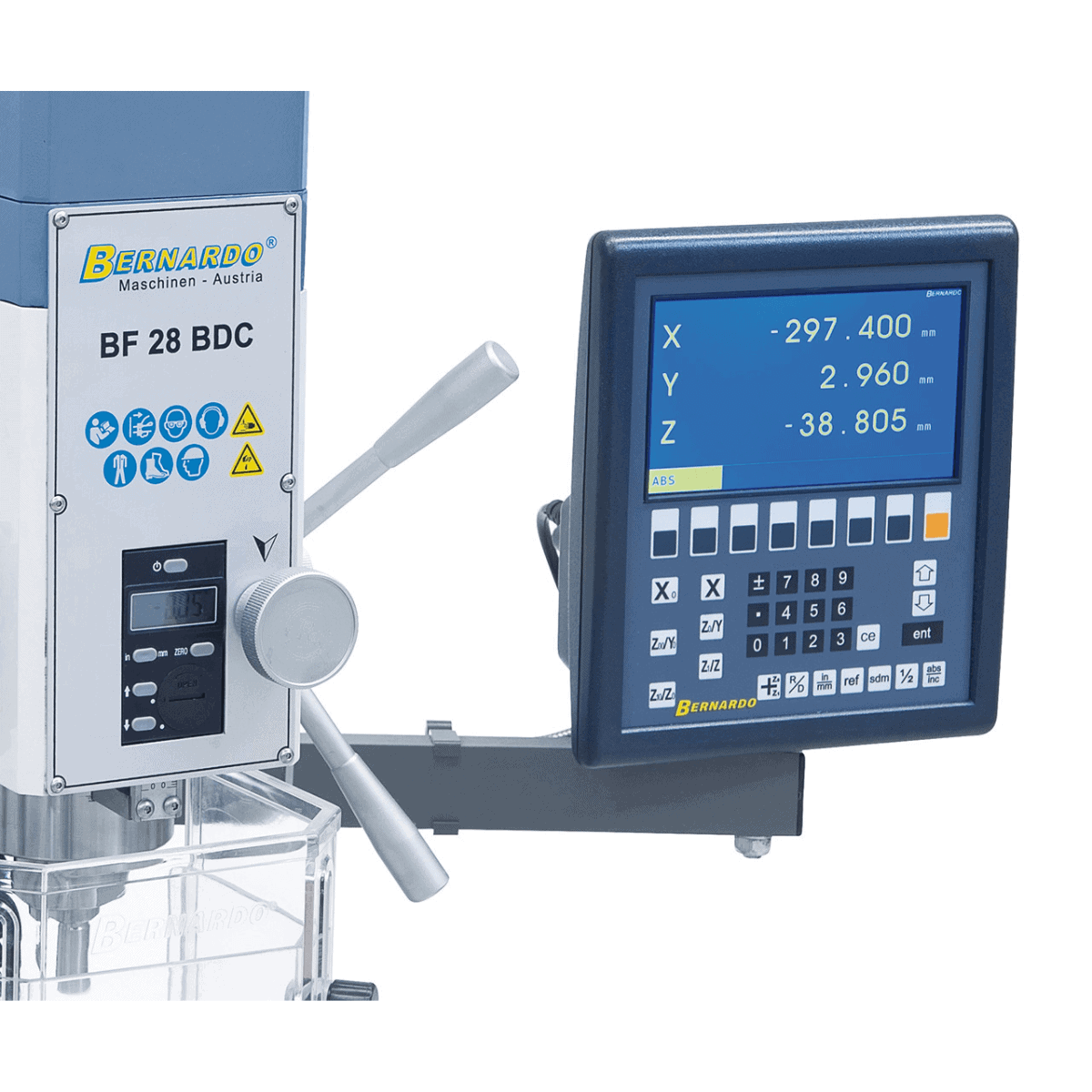

- ES-12 V 3-assige digitale uitlezing met LCD-display

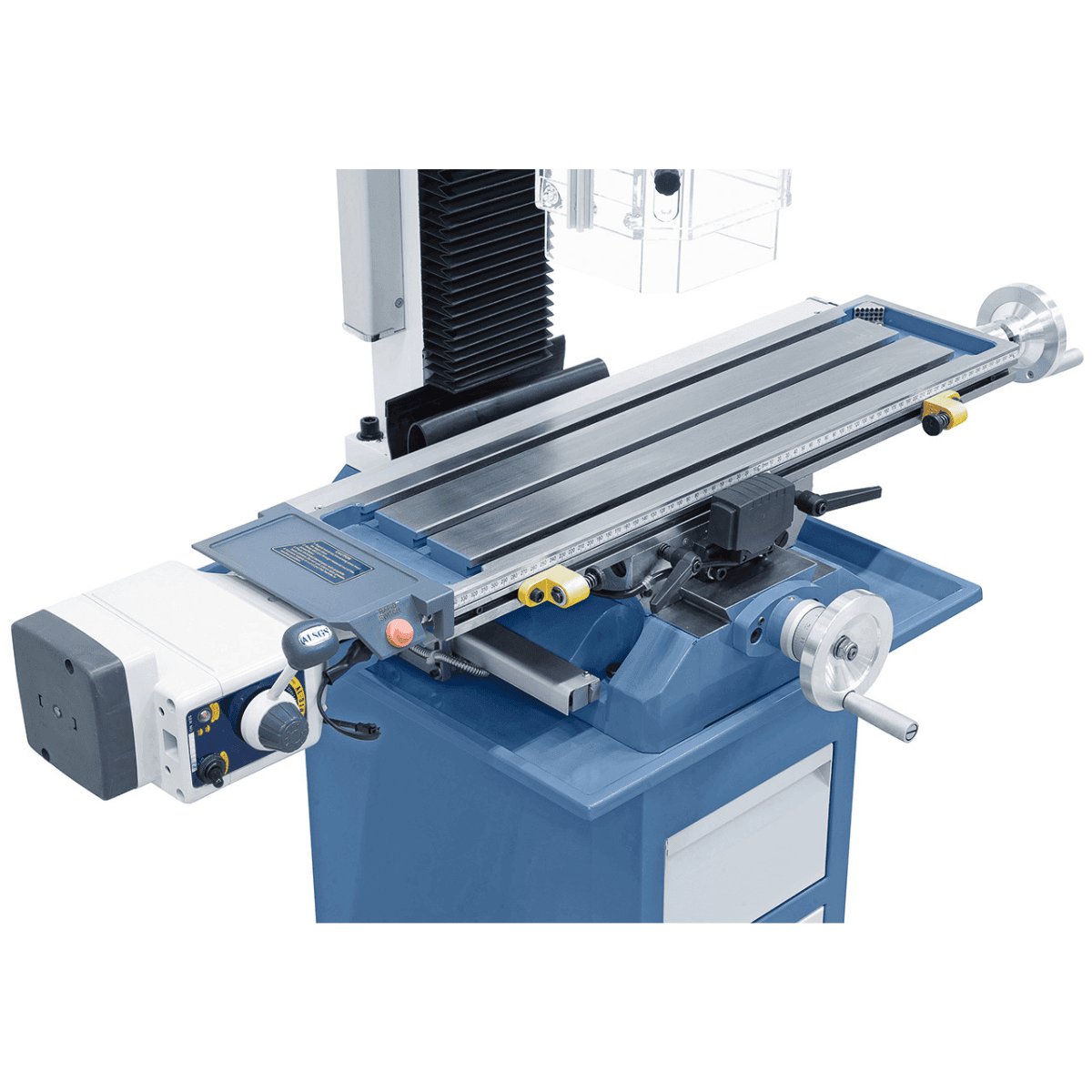

- AL 280 D automatische X-as voeding

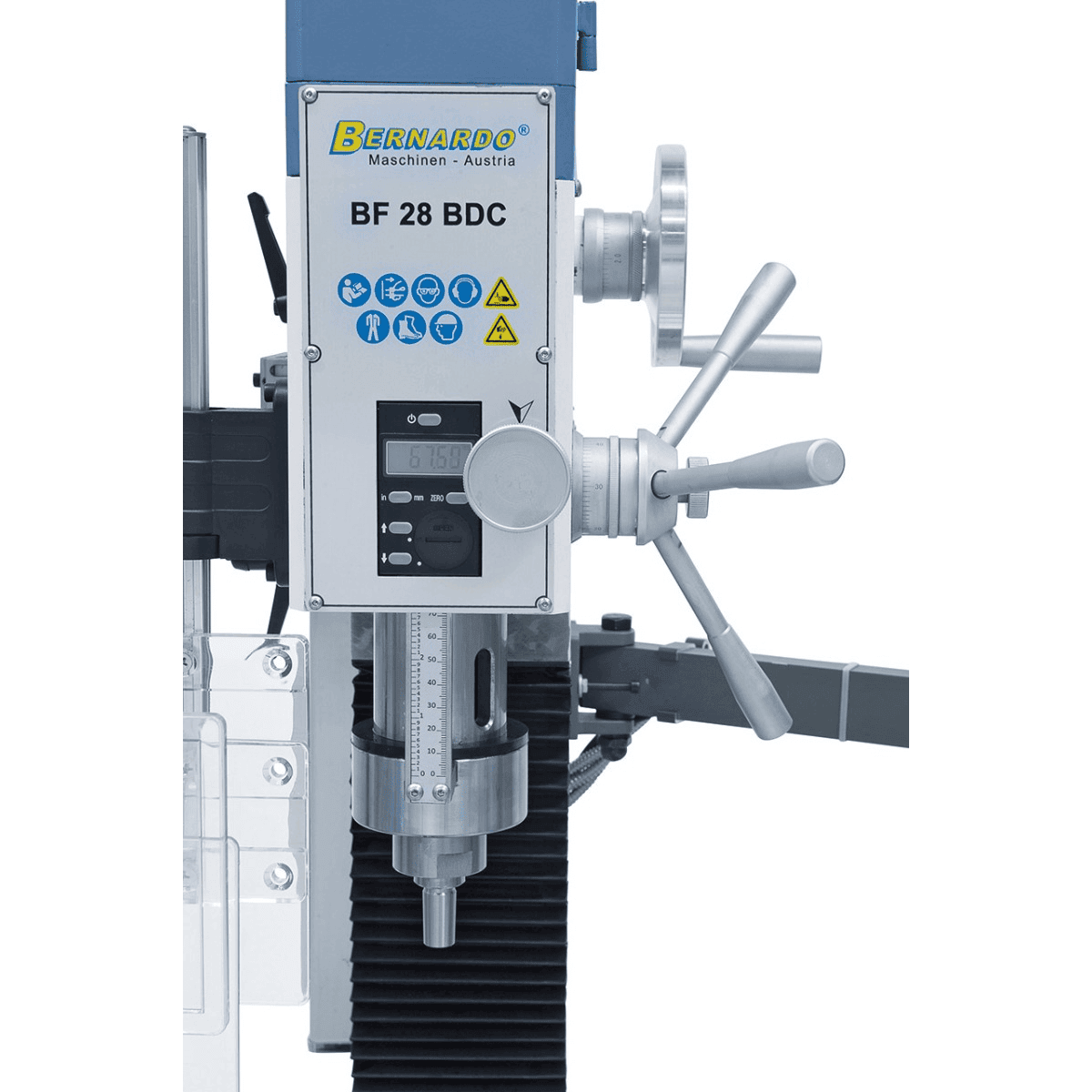

- Digitale snelheidsindicator
- Digitale spindelslagindicator

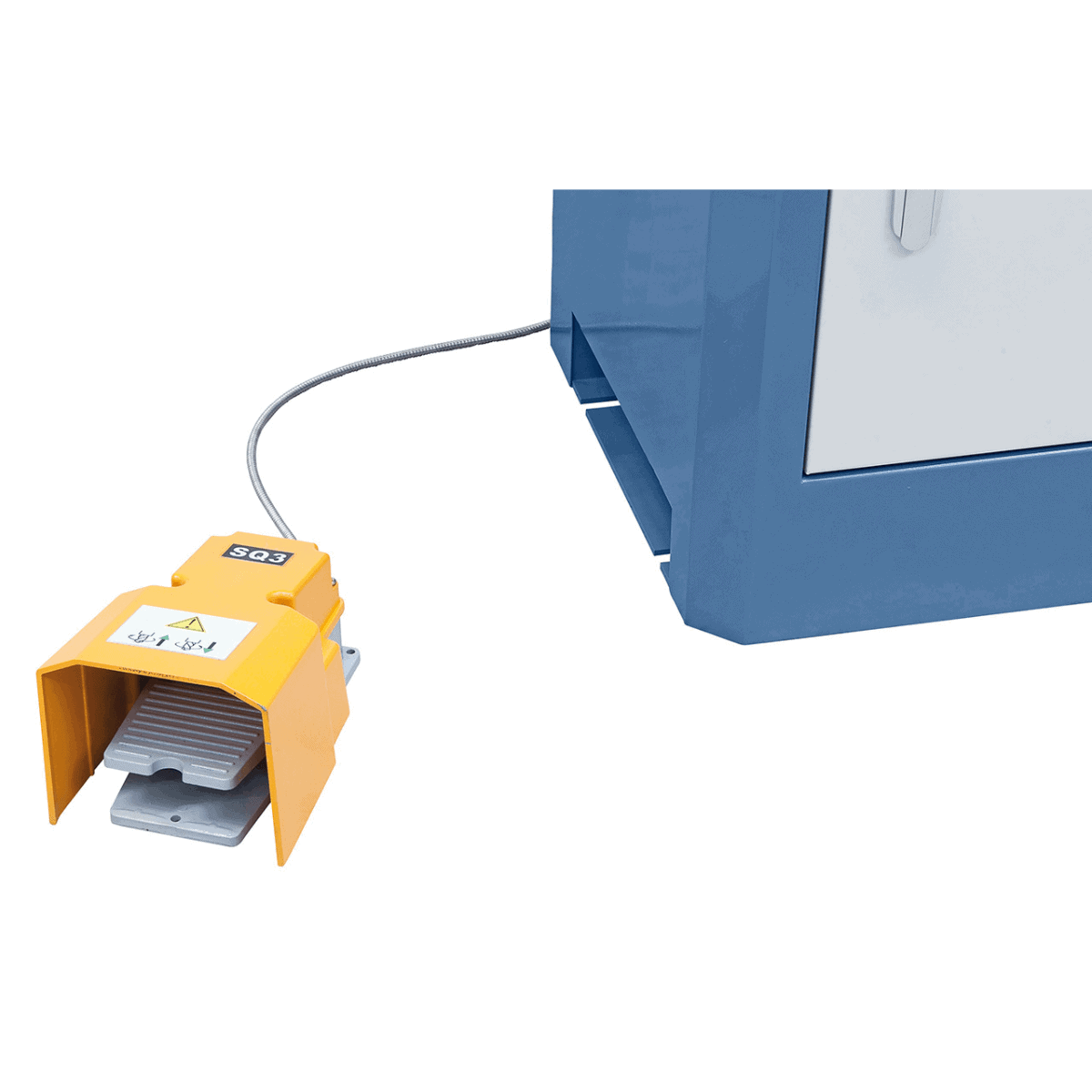

- Voetpedaal voor het omkeren van de draairichting
- Geïntegreerde draadsnijder
- EG-conform EMC-filter

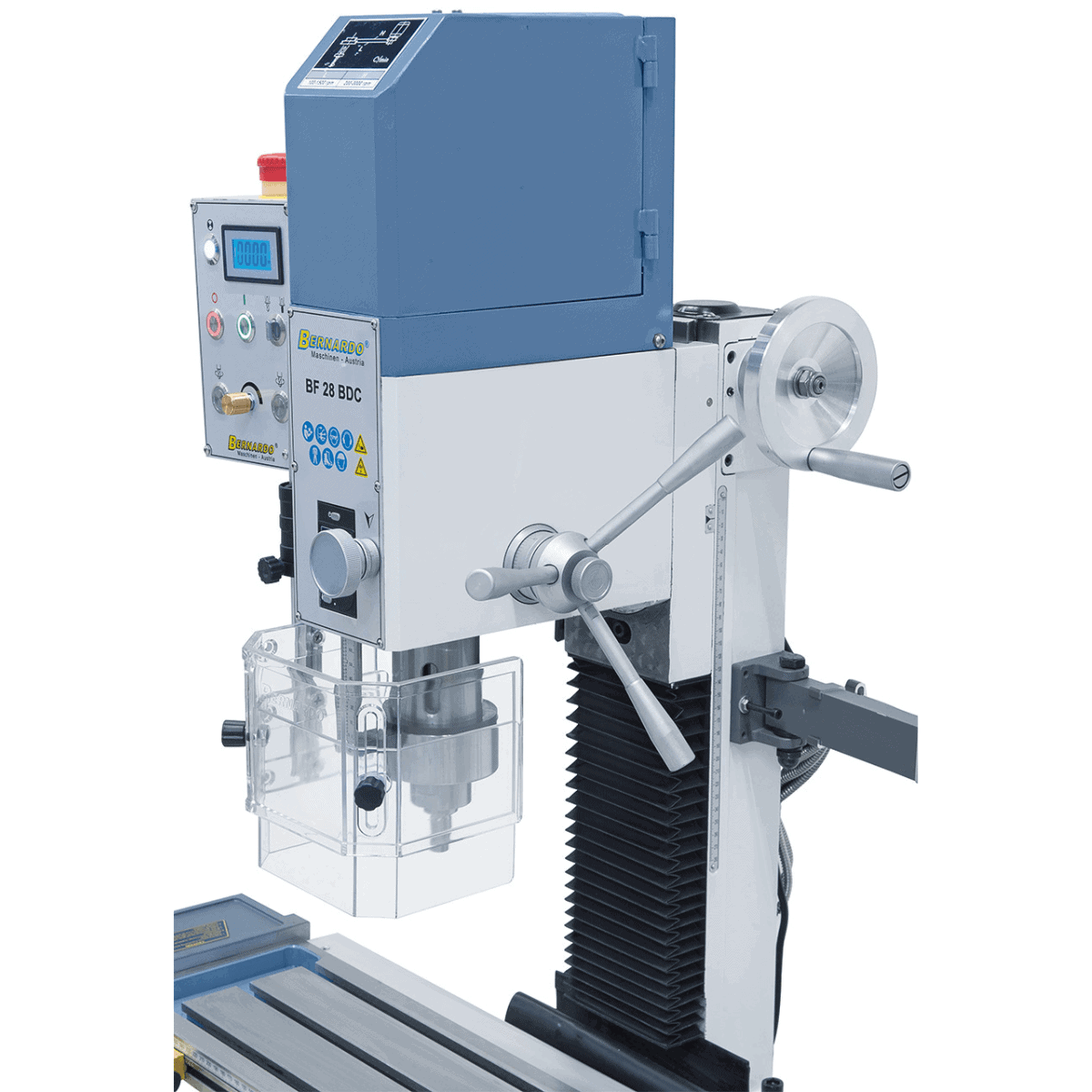

- In hoogte verstelbare beschermkap met microschakelaar
- Gereedschap set
Veelgestelde vragen
Welke boor- en freesmogelijkheden heeft de BF 28 BDC?
Boren in staal tot Ø28 mm, vlakfrezen tot Ø63 mm, vingerfrezen tot Ø20 mm.
De vermelde capaciteiten gelden voor standaard, ongehard staal (bijv. C40, S235). Bij hardere materialen of legeringen kan de werkelijke capaciteit lager zijn: in dat geval wordt aanbevolen de rotatiesnelheid en de voeding te verlagen om overbelasting van de spindel en gereedschappen te voorkomen.
Hoe stel ik de spindelsnelheid in op de BF 28 BDC?
De machine is voorzien van een traploos instelbaar Vario-toerentalbereik van 100–1500 / 200–3000 tpm.
Met de Vario-toerentalregeling kunt u de snelheid nauwkeurig afstemmen op het materiaal en de gereedschapsdiameter, zonder dat u riemen of tandwielen hoeft te wisselen. Voor vlakfrezen van zacht staal wordt doorgaans het lage toerentalbereik gebruikt, terwijl voor gaten met een kleine diameter in aluminium het hoge toerentalbereik wordt gebruikt.
Welke voeding en motor gebruikt de BF 28 BDC?
Een motor van 0,75 kW (S1 continu) / 1,1 kW (S6 intermitterend) met een 230 V-voeding.
De motor werkt op een standaard 230 V eenfasige voeding, die gangbaar is in alle werkplaatsen en laboratoria. De S6-snelheid van 40% geeft aan dat de motor maximaal vermogen kan leveren voor intermitterend gebruik, terwijl de S1-snelheid van 100% het nominale vermogen voor continu gebruik aangeeft.
Wat zijn de tafelafmetingen, verplaatsingen en spindelbevestiging van de BF 28 BDC?
Dwarstafel van 700 x 180 mm met X/Y-verplaatsingen van 500/215 mm, MT 3-spindelbevestiging, spindelverplaatsing van 67 mm.
De MT 3-spindelbevestiging is een internationale standaard: accessoires (spankoppen, freeshouders, reductieassen) zijn algemeen verkrijgbaar. De tafelbewegingen maken het mogelijk om werkstukken te bewerken binnen de effectieve werkafmetingen (X/Y-bewegingen exclusief de afmetingen van de opspaninrichting).
Hoeveel weegt de BF 28 BDC en wat voor soort installatie is er nodig?
De machine weegt ongeveer 130 kg en is ontworpen voor installatie op een vaste basis (optioneel) of een stevige werkbank, met een 230 V elektrische aansluiting.
Voor het transporteren en positioneren van een machine van 130 kg wordt het gebruik van een palletwagen of lichte kraan aanbevolen. De steuntafel moet gedimensioneerd zijn voor het gewicht van de machine plus het werkstuk, en moet vlak zijn om de precisie niet in gevaar te brengen.
