Centerdraaibank zwaar Bernardo Apollo 2000 x 5000 – distanza boren 5000 mm, diametro 2000 mm, motor 22-30 kW, MT 7, gewicht 30.000 kg, DRO 3 assen inbegrepen
Centerdraaibank zwaar Bernardo Apollo 2000 x 5000 – distanza boren 5000 mm, diametro 2000 mm, motor 22-30 kW, MT 7, gewicht 30.000 kg, DRO 3 assen inbegrepen is nabesteld en wordt verzonden zodra het weer op voorraad is.
Levering en verzending
Levering en verzending
Voeg wat algemene informatie toe over uw leverings- en verzendbeleid.
Centerdraaibank zwaar Bernardo Apollo 2000 x 5000 – distanza boren ...
-
Beschrijving
-
Productveiligheid
-
Beoordelingen
Beschrijving

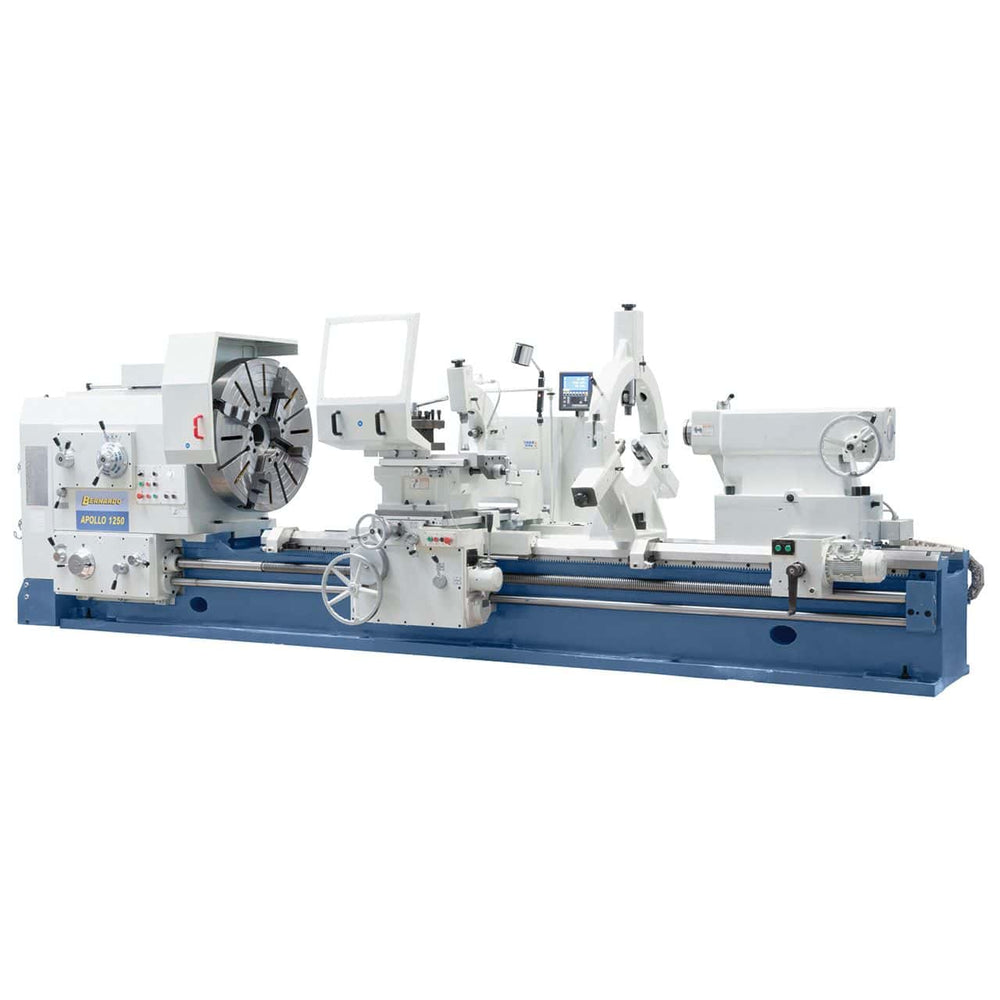

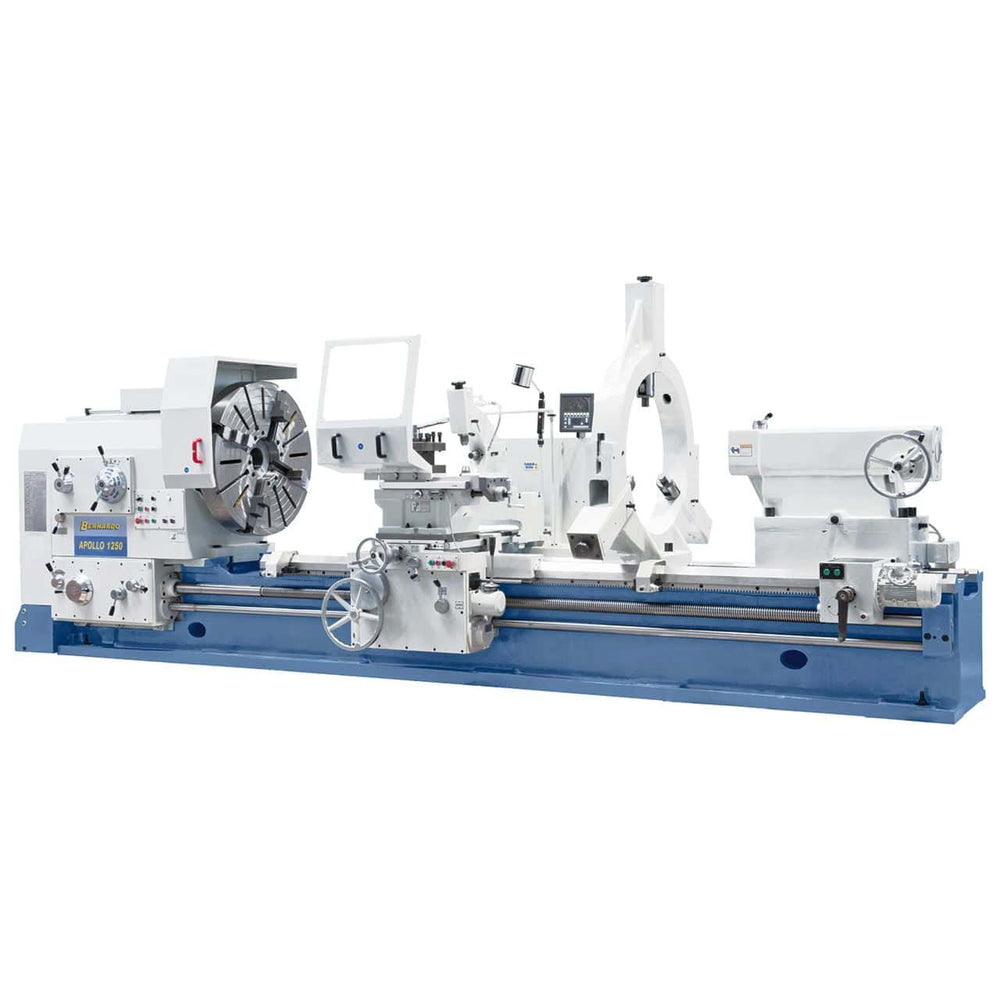

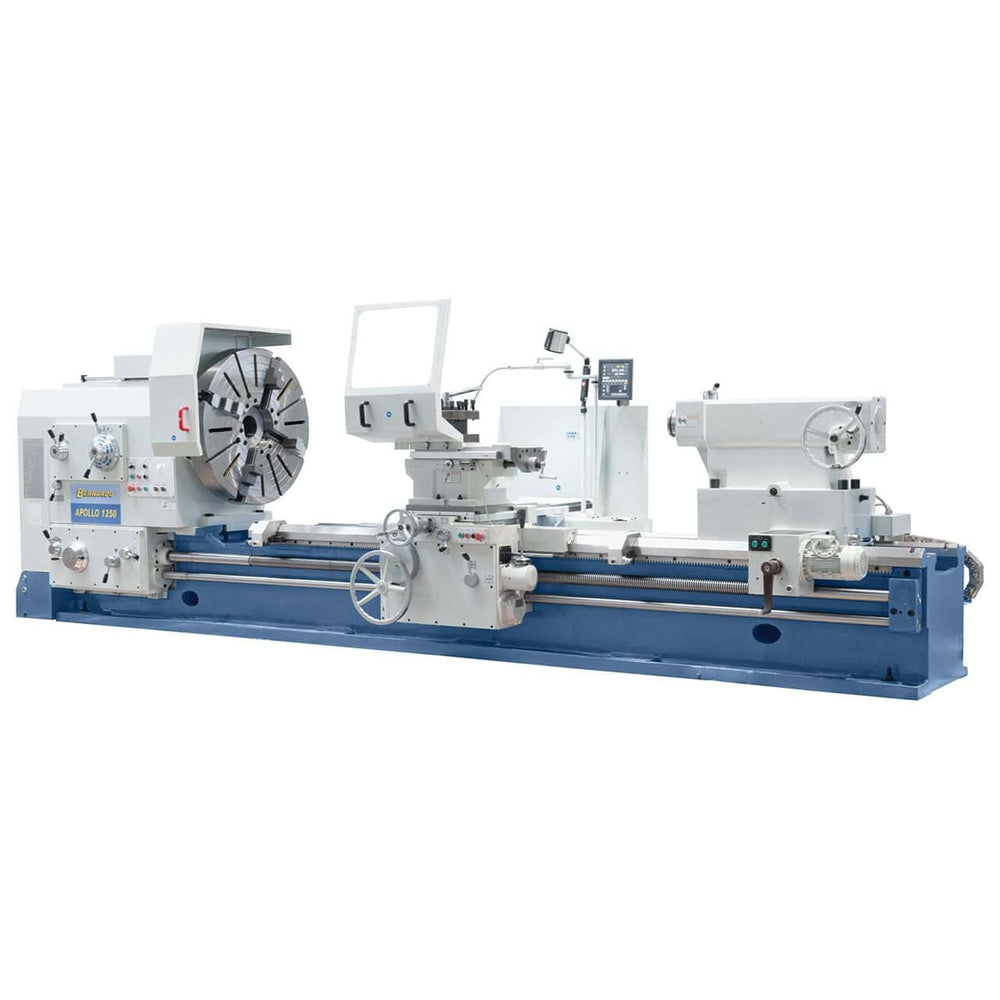

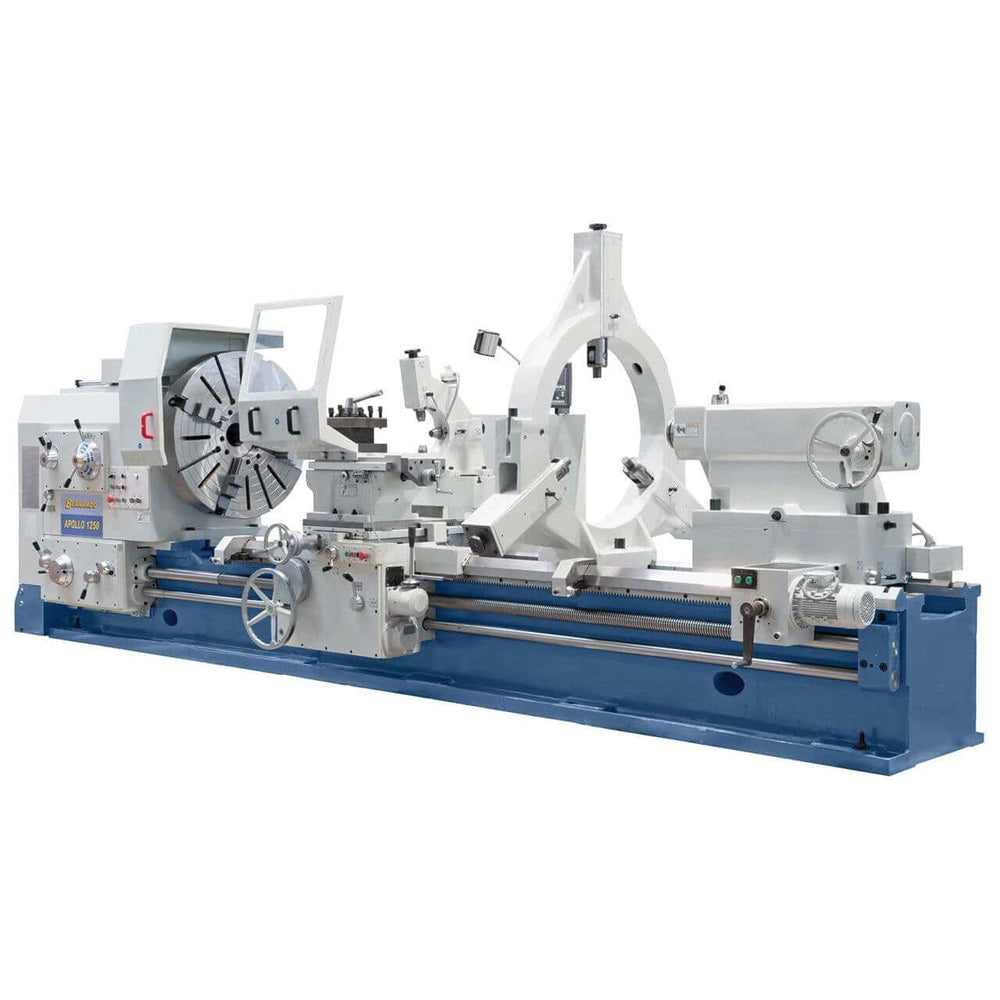

De Bernardo Apollo 2000 x 5000 parallelle draaibank voor zware toepassingen is het industriële model voor zware toepassingen uit de Apollo-familie. Deze draaibank biedt een centerafstand van 5000 mm, een draaidiameter boven het bed van 2000 mm, een draaidiameter boven de slede van 1500 mm, een maximale diameter boven de keel van 2300 mm, een bedbreedte van 1100 mm, een spindelconus van MT 7 met een boring van 130 mm, een spindelsnelheid van 200-400 tpm met tandwieloverbrenging en een 22-30 kW, 400 V driefasenmotor (afhankelijk van de configuratie). Inclusief ES-12 V 3-assige digitale uitlezing, robuuste gietijzeren constructie. Machinegewicht ca. 30.000 kg. Geschikt voor de scheepvaart-, energie- en zware machinebouw. Gemaakt in Oostenrijk, gedistribueerd in Italië door Krollit als officiële Bernardo-distributeur sinds 2007.
- Afstand tussen centers: 5000 mm
- Draaidiameter boven het bed: 2000 mm
- Draaidiameter boven de slede: 1500 mm
- Maximale diameter boven de inkeping: 2300 mm
- Bedbreedte: 1100 mm
- Spindelconus: MT 7 met 130 mm boring
- Motor: 22-30 kW – 400V driefase (configuratie)
- Machine Gewicht: ca. 30.000 kg
Wie gebruikt de Apollo 2000 x 5000 en waarvoor?
De Bernardo Apollo 2000 x 5000 is een van de zware industriële parallelle draaibanken in de Apollo-serie. Deze heeft een centerafstand van 5000 mm en een diameter van 2000 mm: een configuratie voor zware industriële werkstukken van aanzienlijke lengte. Het versterkte bed van 1100 mm breed en de MT 7-spindelhouder bepalen het werkbereik: het bewerken van assen, profielen en cilindrische onderdelen in zware industriële werkplaatsen met grote werkstukken. De configuratie met een 200-400 tpm tandwieloverbrenging, MT 7-houder en een 22-30 kW motor (selecteerbaar in de configuratie) vertegenwoordigt de top van de Apollo-serie voor zware industriële toepassingen. De maximale diameter van 2300 mm over de keel is geschikt voor industriële flenzen, grote schijven en tandwielen voor zware machines. In de werkplaatsen van Krollit-klanten wordt de Apollo 2000 x 5000 gekozen door industriële machinefabrieken, scheepswerven voor de reparatie en reconstructie van assen en schachten, fabrikanten van turbine- en generatoronderdelen en werkplaatsen die gespecialiseerd zijn in het precisiedraaien van zware onderdelen.
De plaats in de Bernardo-serie
De Apollo Bernardo-familie is de lijn van zware parallelle draaibanken voor industriële toepassingen. Deze omvat 12 modellen, georganiseerd op basis van de draaidiameter over het bed (1000, 1250, 1600, 2000 mm) en de afstand tussen de centers (1500, 2000, 3000, 5000, 8000 mm). Zware industriële serie 2000 (dit model is het topmodel): MT 7 conische opspaninrichting, 1100 mm bed, 22-30 kW motor (selecteerbaar), spindelsnelheid 200-400 tpm met tandwieloverbrenging, draaidiameter boven het bed 2000 mm, maximale diameter boven de pocket 2300 mm. Het absolute topmodel van de Apollo Bernardo-serie voor industriële toepassingen. Naast de 2000 x 5000 in dezelfde serie: Apollo 2000 x 2000, Apollo 2000 x 3000, Apollo 2000 x 8000. De keuze binnen de 2000-serie hangt uitsluitend af van de lengte van de typische werkstukken: 2000 mm hartafstand voor korte werkstukken, 3000 mm voor middellange werkstukken, 5000-8000 mm voor lange industriële werkstukken (masten, energieprofielen).
Logistiek en Krollit-ondersteuning
Verzending naar Bernardo duurt 5-9 werkdagen (7 dagen naar het zuiden). Met een gewicht van circa 30.000 kg is een kraan met voldoende capaciteit, een geschikte industriële vloer en een gewapende betonnen fundering vereist. Afmetingen circa 8,0 × 3,0 × 2,8 m: controleer vooraf de toegang tot de werkplaats, de plafondhoogte en de transportroutes. Bernardo-steunen, losse koppen, zelfcentrerende klauwplaten en originele reserveonderdelen zijn uit voorraad leverbaar en worden binnen 3-5 werkdagen verzonden. Klantenservice in het Italiaans is beschikbaar. Voor wie is de Apollo 2000 x 5000 bedoeld?
| Profiel | Compatibiliteit | Patroon |
|---|---|---|
| Enthousiaste hobbyist | Niet vermeld | Zware industriële machine met een gewicht van circa 30.000 kg en een 400V industriële driefasenvoeding. Uitsluitend voor professionele toepassingen in het hogere segment. |
| Zware industriële werkplaats | Aanbevolen | Draaidiameter van 2000 mm op het bed en 2300 mm diameter over de grijper voor het bewerken van omvangrijke onderdelen. Bed van 1100 mm, MT 7-opzetstuk, speciale tandwieloverbrenging voor industrieel koppel. |
| Scheepswerf / zware energieproductie | Aanbevolen | Topklasse configuratie voor grote industriële onderdelen: flenzen met grote diameter, scheepsassen, aandrijfwielen voor zware machines. 22-30 kW motor en speciale versnellingsbak voor een hoog continu koppel. |
Niet geschikt voor: Werkplaatsen die onderdelen tot 1600 mm diameter vereisen (de 1600-serie is aanzienlijk goedkoper met professionele functies); Werkplaatsen zonder een goed gedimensioneerde industriële vloer en gewapende betonfundering; CNC-serieproductie met hoge snelheid; Werkplaatsen met beperkte toegang (het machinegewicht vereist kranen en speciale routes).
Draaicapaciteit
| Specificatie | Waarde |
|---|---|
| Afstand tussen centers | 5000 mm |
| Draaidiameter boven het bed | 2000 mm |
| Draaidiameter boven de slede | 1500 mm |
| Maximale diameter boven de pocket | 2300 mm |
| Breedte bed | 1100 mm |
Spindel en snelheid
| Specificatie | Waarde |
|---|---|
| Spindelconus | MT 7 |
| Spindelboring | 130 mm |
| Spindelsnelheid | 2-400 tpm met versnellingswisseling |
Motor en vermogen voeding
| Specificaties | Waarde |
|---|---|
| Motorvermogen | 22-30 kW (afhankelijk van de configuratie) |
| Voeding | 400V – 50Hz – driefase |
Afmetingen en gewicht
| Specificaties | Waarde |
|---|---|
| Afmetingen machine (B × D × H) | ongeveer 8,0 × 3,0 × 2,8 m |
| Gewicht van de machine | ongeveer 30.000 kg |
Conformiteit
| Specificatie | Waarde |
|---|---|
| Markering | CE |
| Richtlijn | Machinerichtlijn 2006/42/EG |
Standaarduitrusting
- Bernardo Apollo 2000 x 5000 draaibank
- 3-assige digitale uitlezing

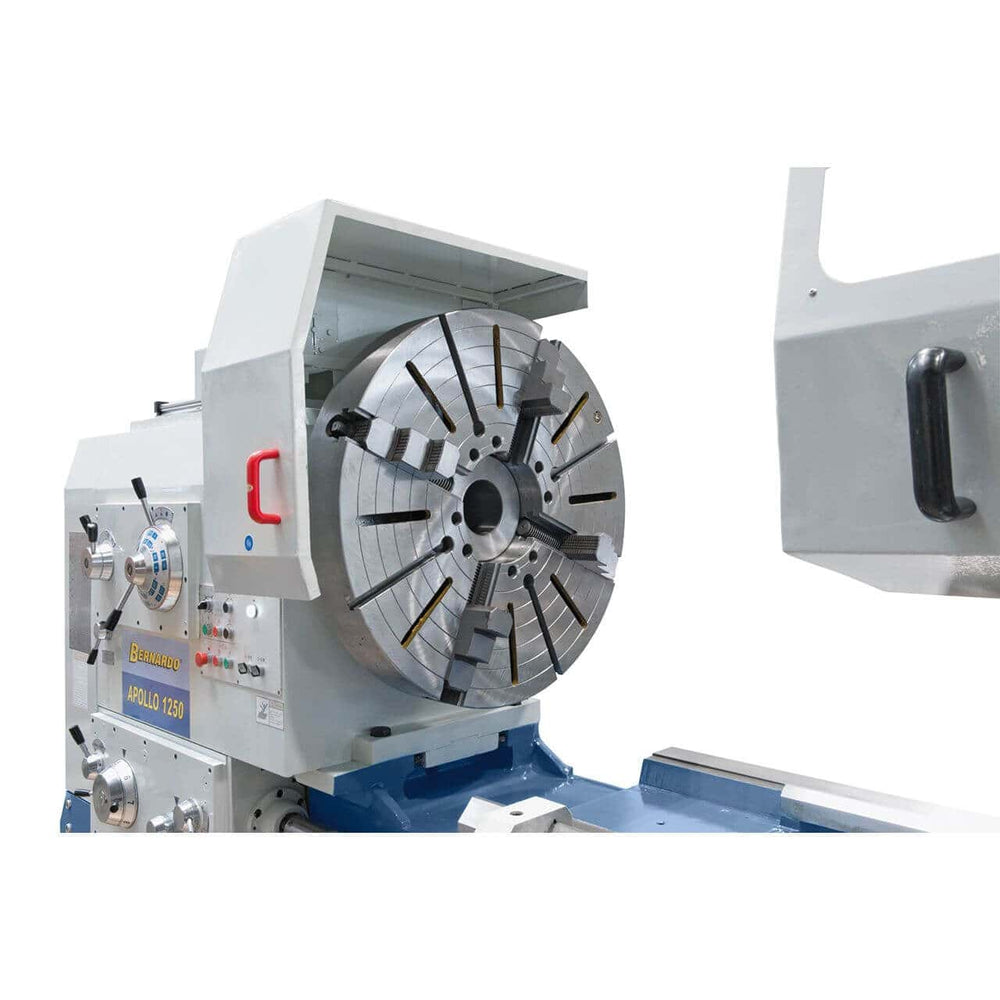

- 3-klauw zelfcentrerende klauwplaat

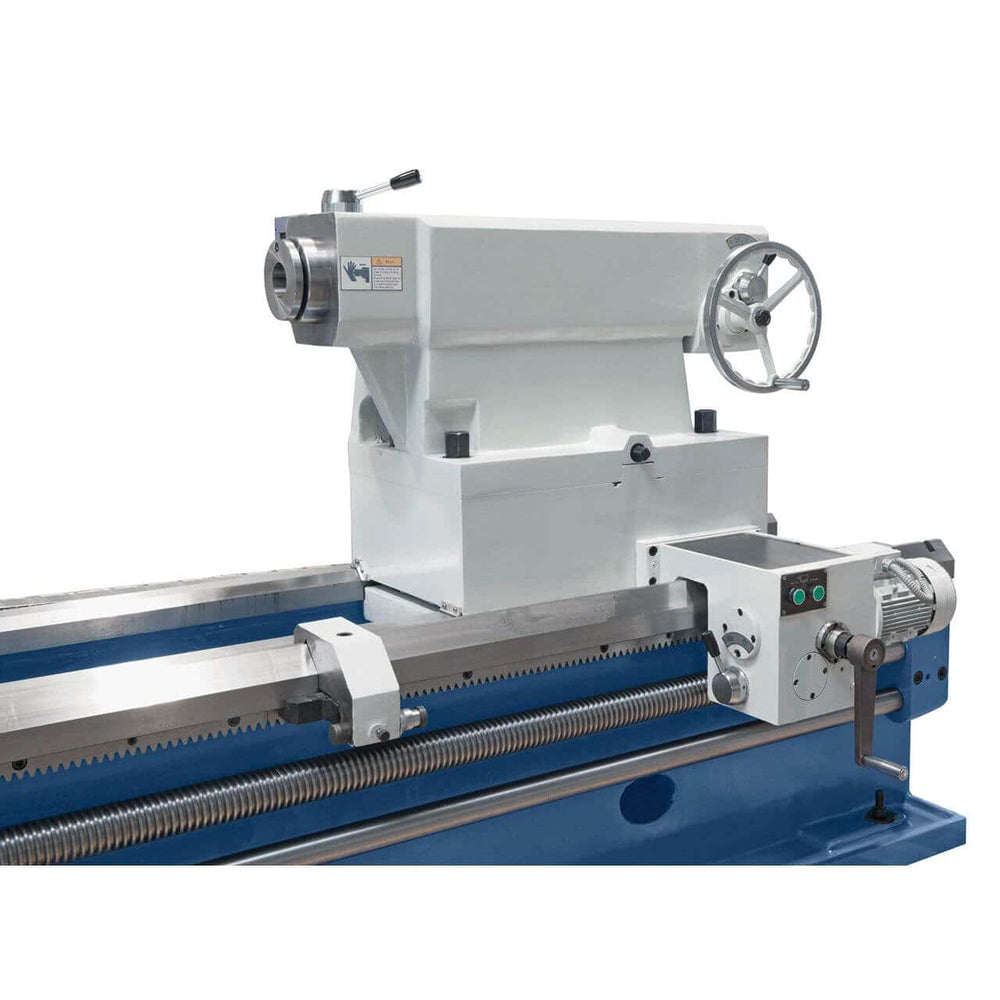

- Losse kop met CM-opzetstuk 7

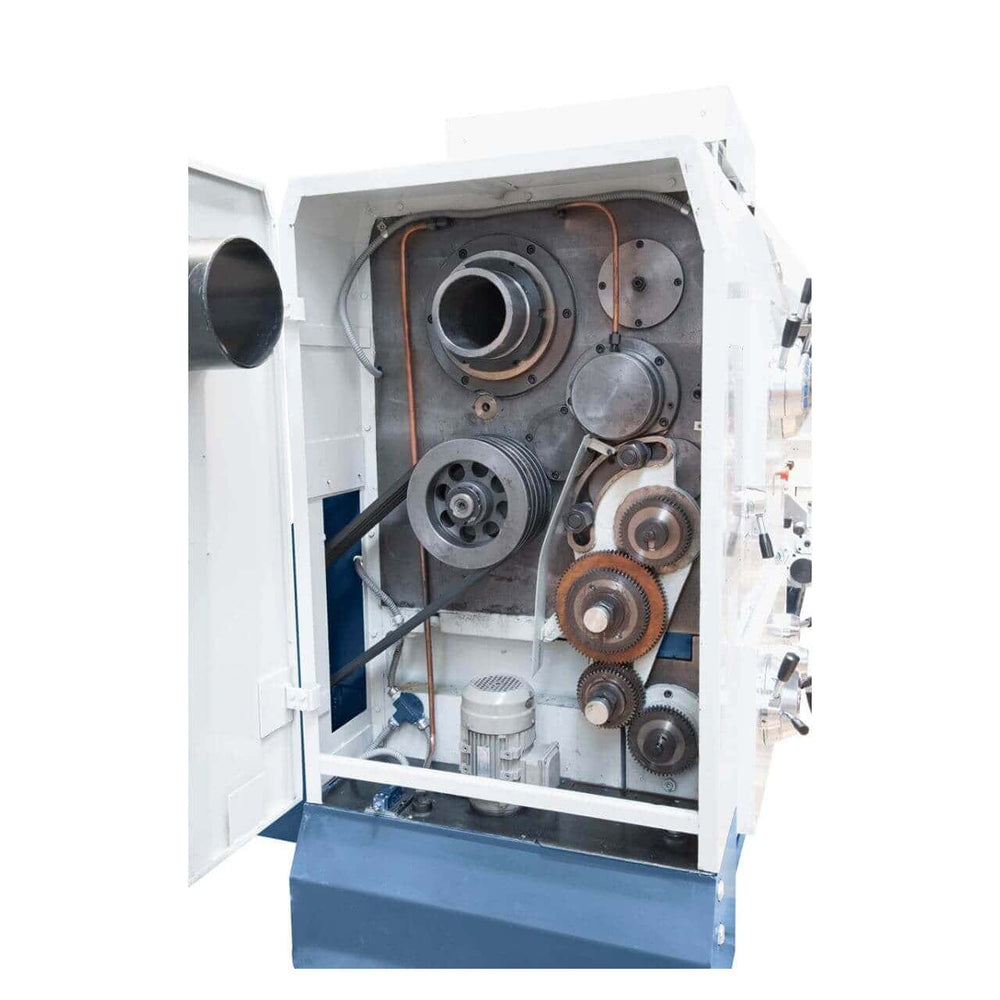

- Draadtandwielset
- Serviceapparatuur
Veelgestelde vragen
Wat zijn de typische toepassingen van de Apollo 2000 x 5000?
Scheepvaart (scheepsassen, propellers, tandwielkasten), energie (turbineassen, generatoren) en zware machinebouw (cilinders, poelies, tandwielen). De hartafstand van 5000 mm en de draaidiameter van 2000 mm bepalen het werkingsbereik.
Voorbeelden van typische onderdelen: lange aandrijfassen (onderdelen voor scheepsmotoren), grote cilindrische profielen (onderdelen voor industriële machines) en industriële pijpflenzen. Controleer voor specifieke onderdelen vooraf de maximale diameter, lengte en het gewicht van het onderdeel in verhouding tot de mogelijkheden van de machine.
Hoeveel werkruimte heeft de machine nodig in de werkplaats?
Afmetingen machine ca. 8,0 × 3,0 × 2,8 m. Voor operationele doeleinden (laden/lossen van onderdelen, hanteren, toegang voor onderhoud) is een totale oppervlakte van minimaal 1,5 keer de afmetingen van de machine nodig, met voldoende plafondhoogte.
Voor de installatie is een industriële vloer of een gewapende betonnen fundering nodig die is gedimensioneerd voor het gewicht van de machine plus de gebruikelijke onderdelen. Voor de eerste installatie wordt aanbevolen een gekwalificeerde installateur te raadplegen voor een structurele beoordeling en controle van de locatie.

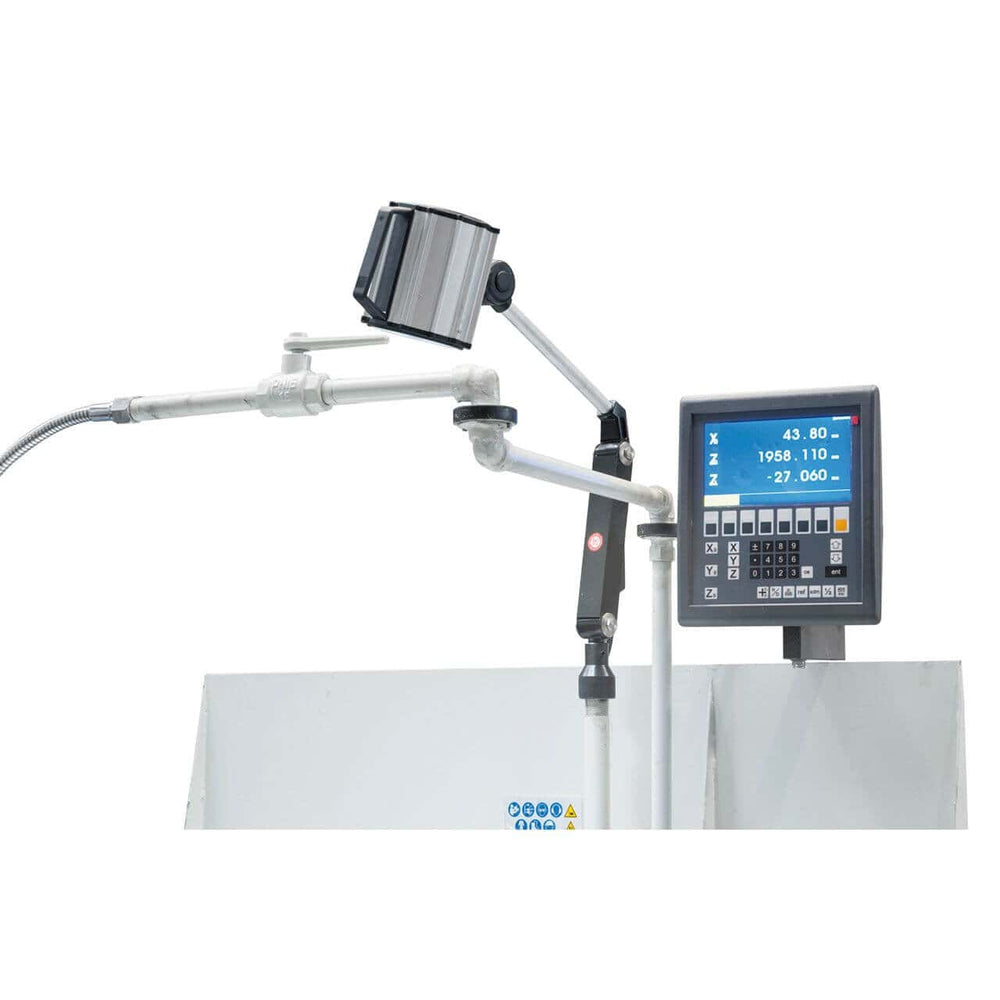

Is de ES-12 V 3-assige digitale uitlezing echt nodig?
Ja, voor precisieproductie. De DRO (digitale uitlezing) geeft de exacte positie van de assen in realtime weer, tot op een honderdste millimeter nauwkeurig, waardoor fouten bij het aflezen van de gegradueerde handwielen worden geëlimineerd. Bij een zware draaibank van dit formaat is positioneringsnauwkeurigheid cruciaal voor de kwaliteit van de bewerking.
Zonder de DRO is de positioneringsnauwkeurigheid afhankelijk van het visueel aflezen van de handwielen en het compenseren van speling in de spindel: fouten van 0,1-0,2 mm zijn typisch. Met de DRO bereikt de positioneringsnauwkeurigheid gemakkelijk 0,01 mm. Bij de Apollo is deze standaard inbegrepen, in tegenstelling tot veel instapmodellen industriële draaibanken van andere merken, waar de DRO een dure optionele accessoire is.

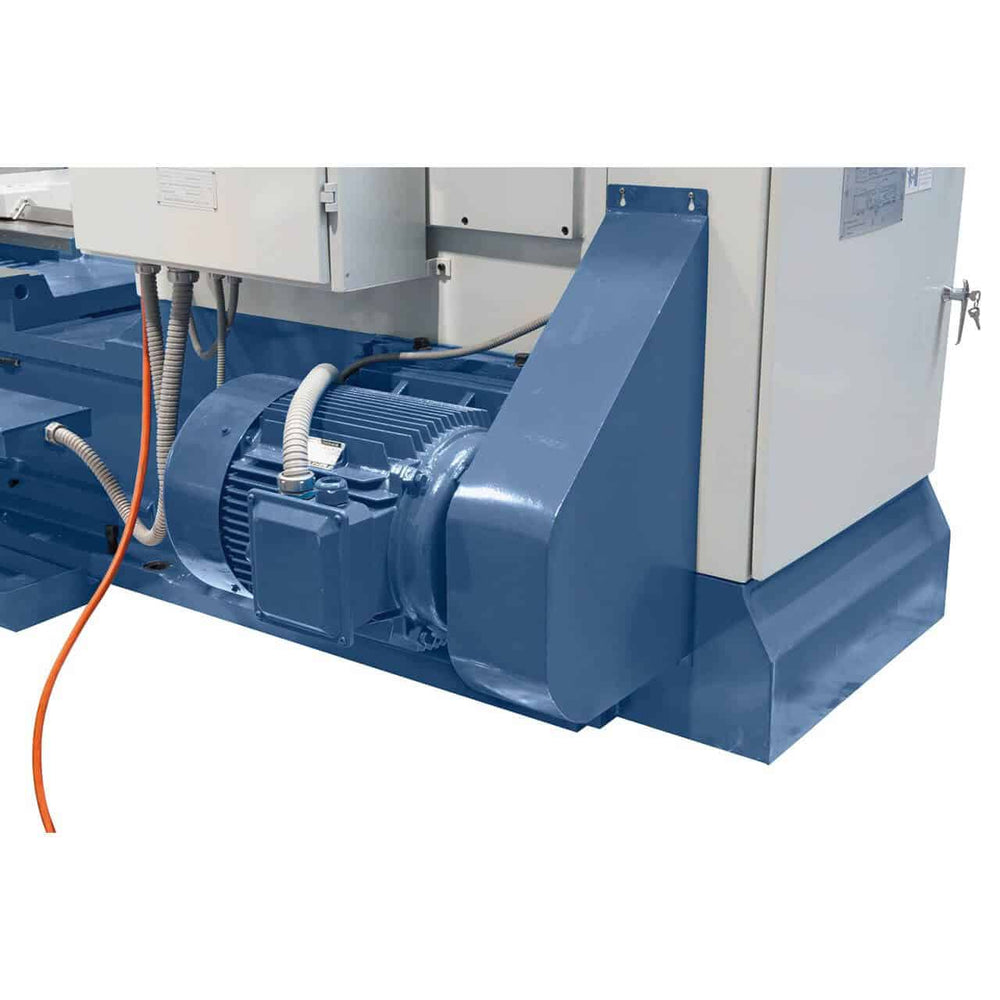

De 30 kW motor kan een hoger koppel aan voor zware continubewerkingen (grote onderdelen van hard staal, aanzienlijke materiaalafname). De 22 kW motor is ontworpen voor standaardbewerkingen, zelfs op grote werkstukken, maar met gecontroleerde afnamesnelheden.
De keuze van de motorconfiguratie hangt af van het type werk. Voor precisieproductie met een gemiddelde afnamesnelheid is de 22 kW motor voldoende. Voor zware industriële productie met een hoge afnamesnelheid voorkomt de 30 kW motorvermoeidheid en zorgt voor een constante bewerkingssnelheid. Krollit biedt ondersteuning bij het selecteren van de juiste configuratie op basis van typische werkstukken.
Voor standaard industrieel gebruik is de Apollo-serie ontworpen voor een levensduur van meer dan 25-30 jaar bij regelmatig onderhoud. Slijtagegevoelige onderdelen (lagers, geleidingen, smeersysteem, koppelingen) kunnen worden vervangen door originele Bernardo-onderdelen. De gestabiliseerde, getemperde en geslepen gietijzeren constructie (een kenmerk van Apollo draaibanken) is niet onderhevig aan noemenswaardige slijtage: het bed en de kop behouden hun precisie tientallen jaren bij correct onderhoud. Contactmechanische componenten zijn gedimensioneerd voor continu industrieel gebruik en worden periodiek vervangen. Originele Bernardo-onderdelen zijn uit voorraad leverbaar en worden binnen 3-5 werkdagen verzonden. Bij intensief gebruik wordt een halfjaarlijks preventief onderhoudsplan aanbevolen.
Wat is het verschil tussen de Apollo 2000 met een 22 kW en een 30 kW motor?
Wat is de verwachte levensduur van een Apollo draaibank?
