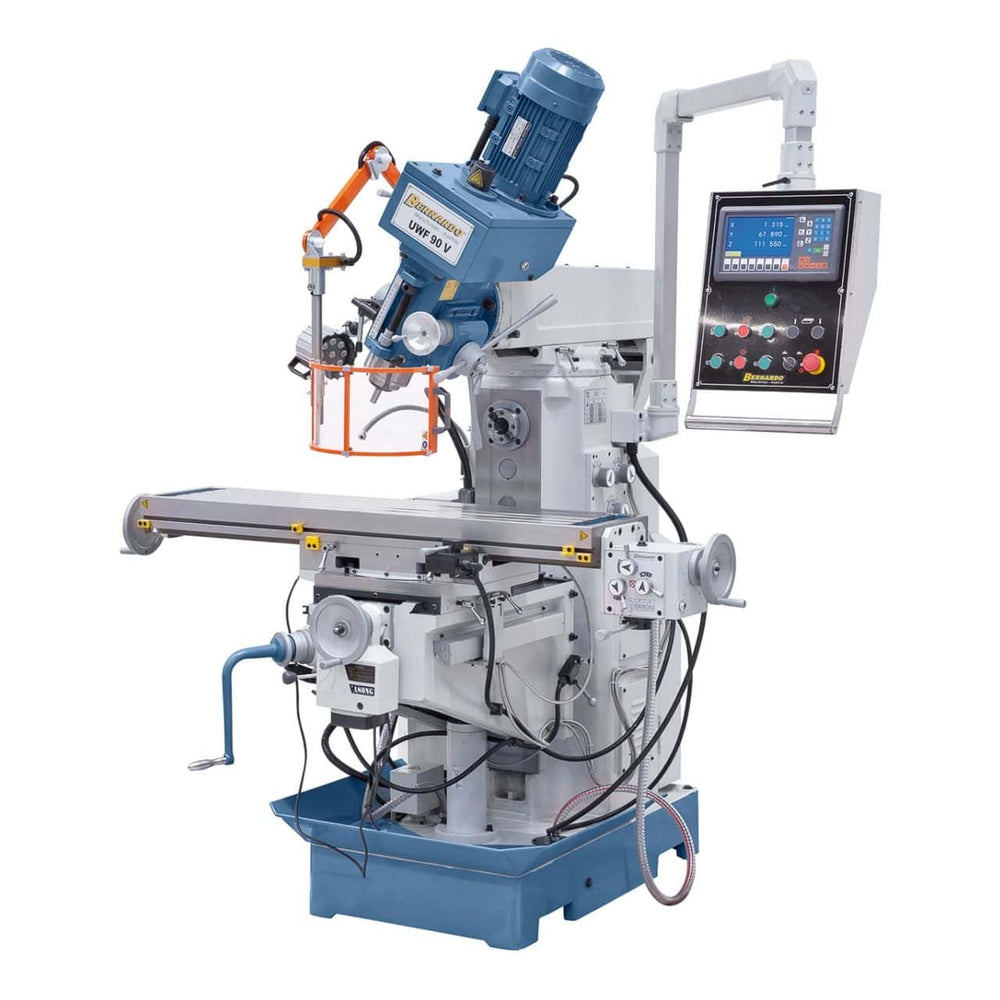

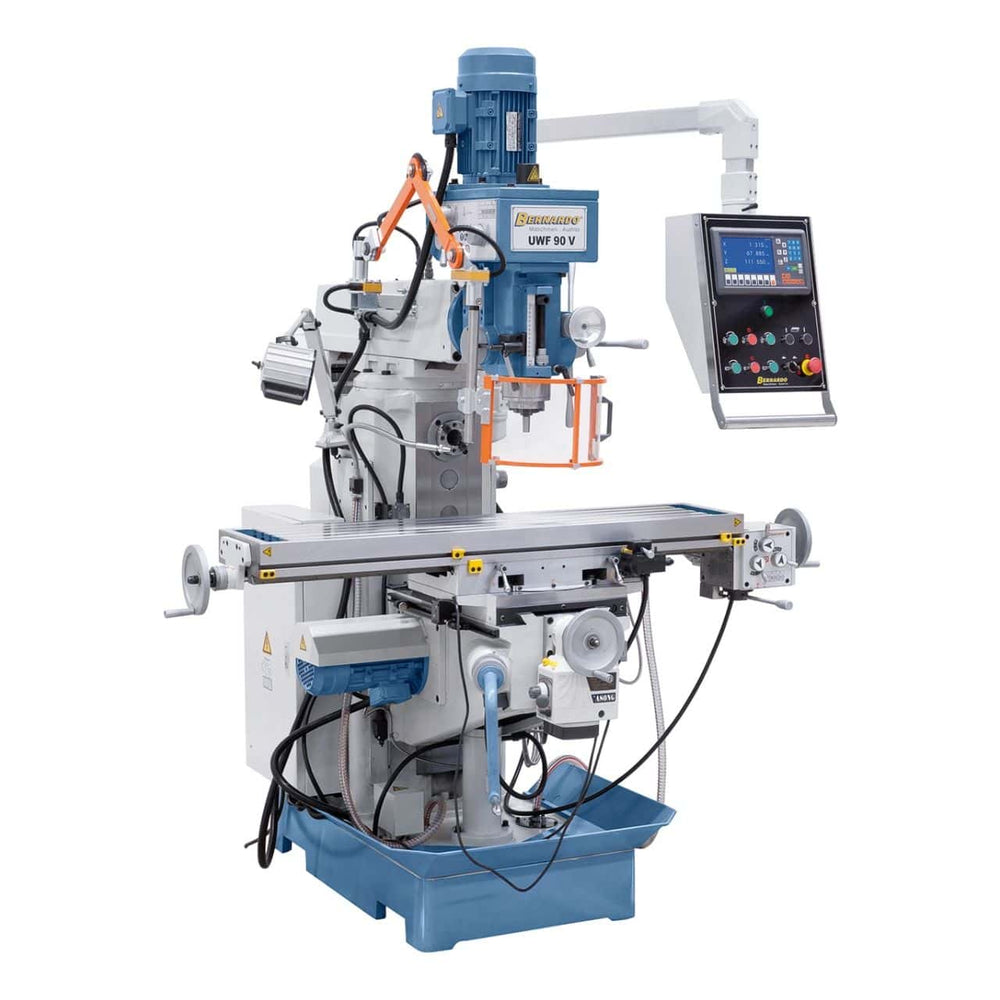

De Bernardo UWF 90 V universele freesmachine biedt ISO 40 verticale en horizontale spindels, 8 verticale snelheden van 90 tot 2.000 tpm en 12 horizontale snelheden van 40 tot 1.300 tpm, een kantelbare tafel van 1.270 x 280 mm van ±45° met 14 mm T-groeven, een zwenkkop van -90°/+90°, een lengteverplaatsing van 750 mm (handmatig) / 230 mm dwarsverplaatsing / 300 mm verticale verplaatsing, automatische X- en Y-voedingen met snelle verplaatsingen, een positioneringsmotor voor de Z-as (snelle verplaatsing 660 mm/min), automatische spindelvoeding (0,08/0,15/0,25 mm/omwenteling), 2,2 kW verticale + 2,2 kW horizontale motoren en een robuuste gietijzeren constructie met zwaluwstaartgeleidingen. Inclusief ES-12 H 3-assige DRO. Gewicht 1.310 kg. Gemaakt in Oostenrijk, gedistribueerd in Italië door Krollit als officiële Bernardo-distributeur sinds 2007.
-
Spindels: Verticaal en horizontaal ISO 40
-

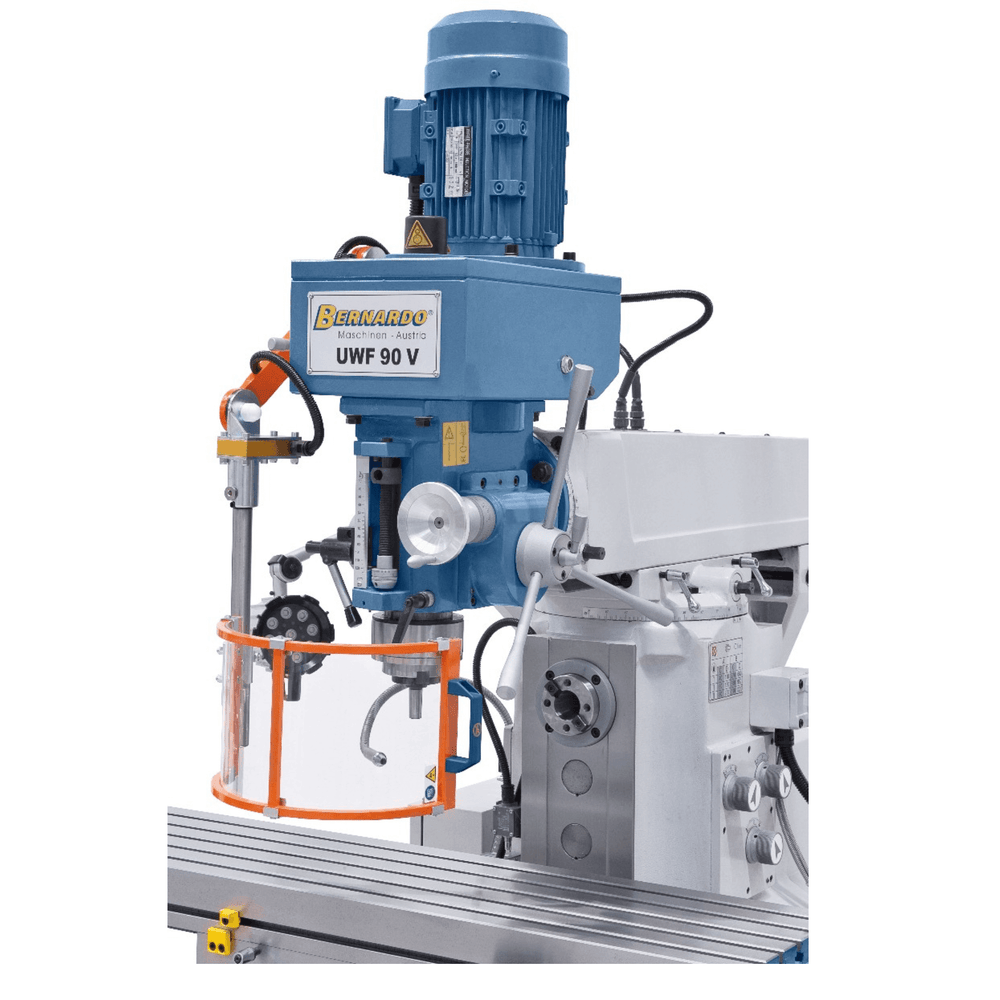

Verticale snelheid: 8 standen: 90 – 2.000 tpm
-

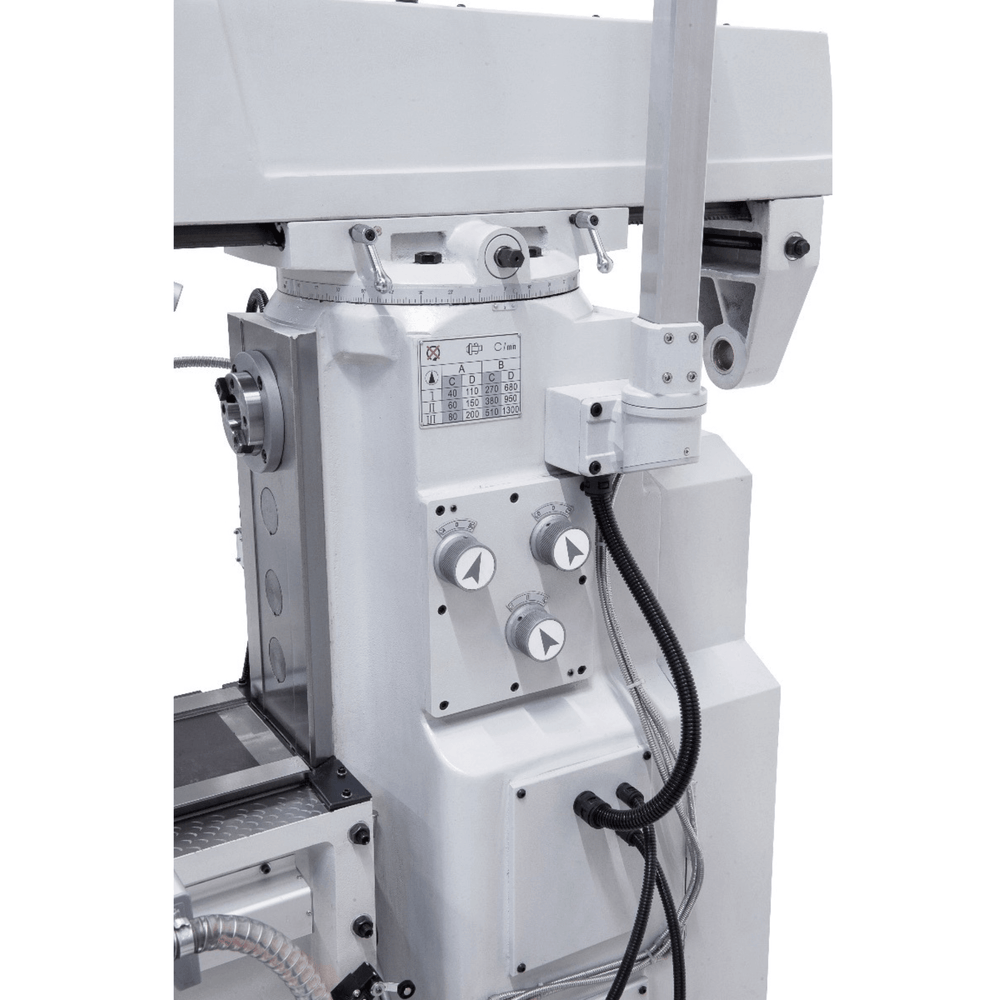

Horizontale snelheid: 12 standen: 40 – 1.300 tpm
-

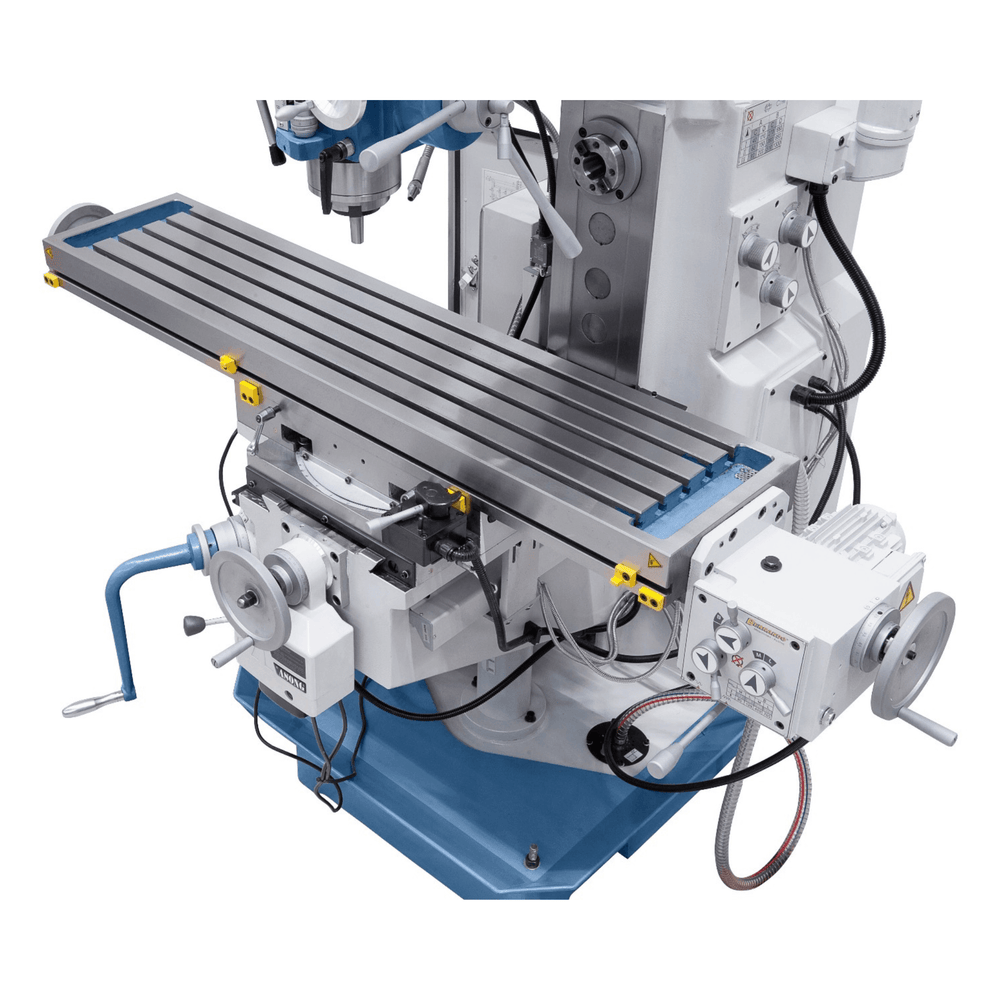

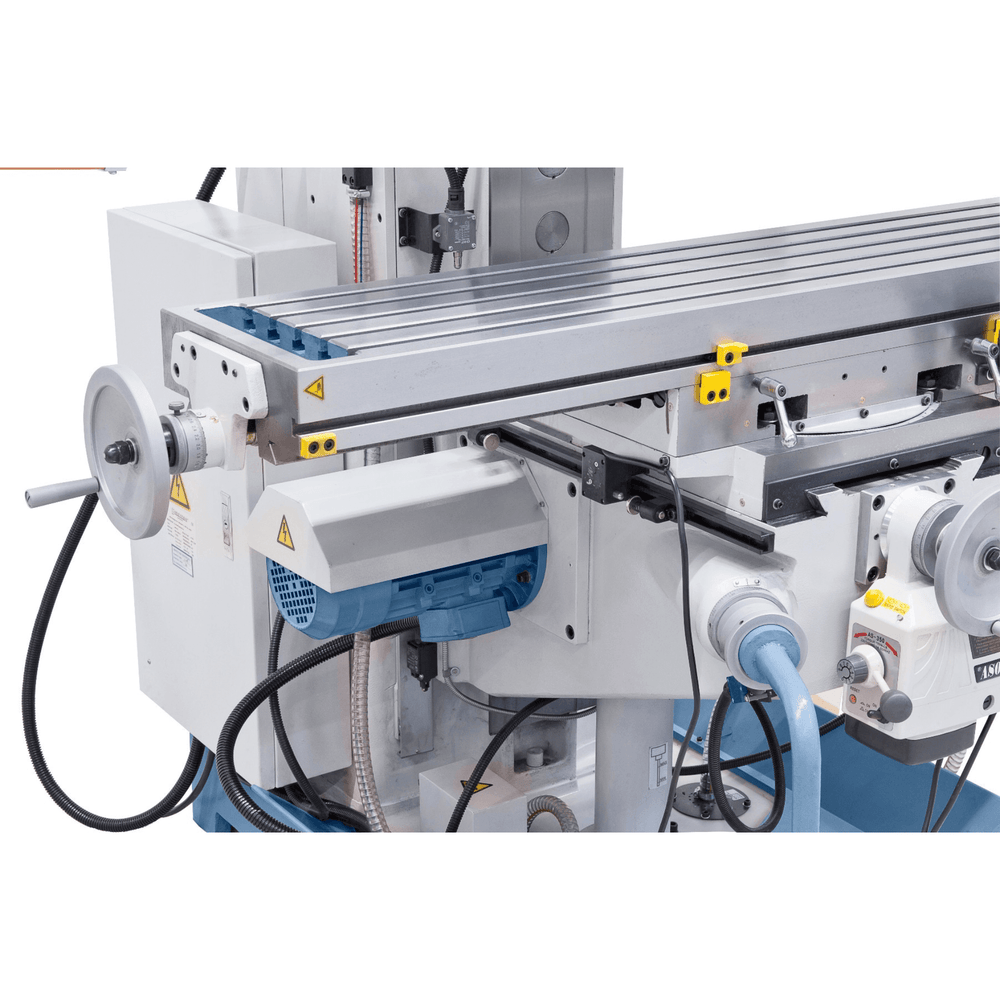

Tafel: 1.270 × 280 mm kantelbaar ±45°
-
Verplaatsing (X / Y / Z): 750 / 230 / 300 mm
-
Motoren: 2,2 kW verticaal + 2,2 kW horizontaal
-
3-assig DRO: ES-12 H standaard inbegrepen
Wie gebruikt de UWF 90 V en waarvoor
De Bernardo UWF 90 V is de universele freesmachine uit het middensegment van de UWF-familie, ontworpen voor machinefabrieken die middelgrote tot grote onderdelen produceren. Hij biedt een aanzienlijke dimensionale sprong ten opzichte van de UWF 80 E: een tafel van 1270 x 280 mm (vs. 1000 x 240 mm), een X-asverplaatsing van 750 mm (vs. 590 mm) en motoren van 2,2 + 2,2 kW (vs. 0,85/1,5 + 1,5 kW). De speciale positioneringsmotor op de Z-as met een snelle voeding van 660 mm/min is een onderscheidend kenmerk: hiermee kan de kop snel worden herpositioneerd tussen bewerkingsstappen zonder handmatig aan het handwiel te hoeven draaien. De 12 snelheidsinstellingen op de horizontale spindel (versus 9 op de UWF 80 E) bestrijken een breder bereik voor diverse bewerkingsprocessen. De automatische spindelvoeding met 3 instellingen (0,08, 0,15, 0,25 mm/omwenteling) maakt herhaalbare precisiebewerkingen mogelijk. Het 1310 kg zware gietijzeren frame met zwaluwstaartgeleidingen garandeert stabiliteit tijdens intensieve bewerkingscycli. Krollit wordt in klantwerkplaatsen gekozen door professionele machinefabrieken met regelmatige productie, prototypewerkplaatsen, kleine serieproductiewerkplaatsen en algemene metaalbewerkingsbedrijven.
Zijn plaats in het Bernardo-assortiment
De UWF 90 V is het kernmodel van de UWF Bernardo-familie. Daaronder vallen: de UWF 80 E (tafel van 1000 x 240 cm, gewicht 980 kg) en de UWF 80 E Vario (met verticale snelheidsomvormer). Naast: UWF 90 V met DIN 2080 pneumatische klemming (latere versie met snelwisselsysteem); UWF 90-1270 (identieke tafel van 1270 × 280 mm, maar verticale motor van 0,85/1,5 kW in plaats van 2,2 kW: minder krachtige versie). Boven: UWF 95 N (tafel van 1600 × 360 mm, gewicht 2200 kg, met pneumatische klemming) voor grote industriële werkstukken; UWF 110 (360° universele kop) en UWF 150 (topmodel met ISO 50, 4 kW motor). De keuze tussen de UWF 90 V en de UWF 90-1270 hangt af van het benodigde vermogen van de verticale spindel: de 90 V met 2,2 kW is geschikt voor veeleisendere bewerkingen; de 90-1270 met 0,85/1,5 kW is ontworpen voor lichtere bewerkingen tegen lagere kosten. Voor werkplaatsen met regelmatige productie van standaardstaal en -legeringen is de UWF 90 V ideaal qua formaat.
Krollit Logistiek en Ondersteuning
Bernardo levert binnen 5-9 werkdagen (7 dagen in het zuiden). Met een gewicht van 1.310 kg is een kraan of heftruck met voldoende capaciteit vereist. Afmetingen: 1.750 × 1.500 × 2.200 mm: controleer de toegankelijkheid van de werkplaats. ISO 40-adapters, snijgereedschappen, accessoires en originele Bernardo-onderdelen zijn uit voorraad leverbaar en worden binnen 3-5 werkdagen verzonden. Italiaanse klantenservice beschikbaar.
Voor wie is de UWF 90 V bedoeld?
| Profiel |
Compatibiliteit |
Reden |
| Gepassioneerde hobbyist |
Niet gespecificeerd |
Industriële machine met een gewicht van 1310 kg en een 400V driefasenvoeding. Uitsluitend voor professioneel gebruik.
|
| Mechanische werkplaats met regelmatige productie
td>
| Aanbevolen |
Dubbele spindel met 2,2+2,2 kW motoren, 1270x280 mm tafel, Z-as positioneringsmotor. Ontworpen voor dagelijks professioneel gebruik op middelgrote tot grote onderdelen.
|
| Prototyping en kleine serieproductie
td>
| Aanbevolen |
12 horizontale en 8 verticale verplaatsingspunten bieden verschillende snelheden voor diverse materialen. Automatische spindelvoeding met 3 waarden voor herhaalbare precisiebewerking.
|
Niet geschikt voor: Werkplaatsen die frequent en snel gereedschap moeten wisselen (de UWF 90 V met DIN 2080 pneumatische klemming is hiervoor geschikt); Productie van grote onderdelen op een tafel van 1270 x 280 mm (UWF 95 N of UWF 150); Uitsluitend gebruik bij laag vermogen (de UWF 90-1270 met een verticale motor van 0,85/1,5 kW is zuiniger); hogesnelheidsserieproductie (CNC).

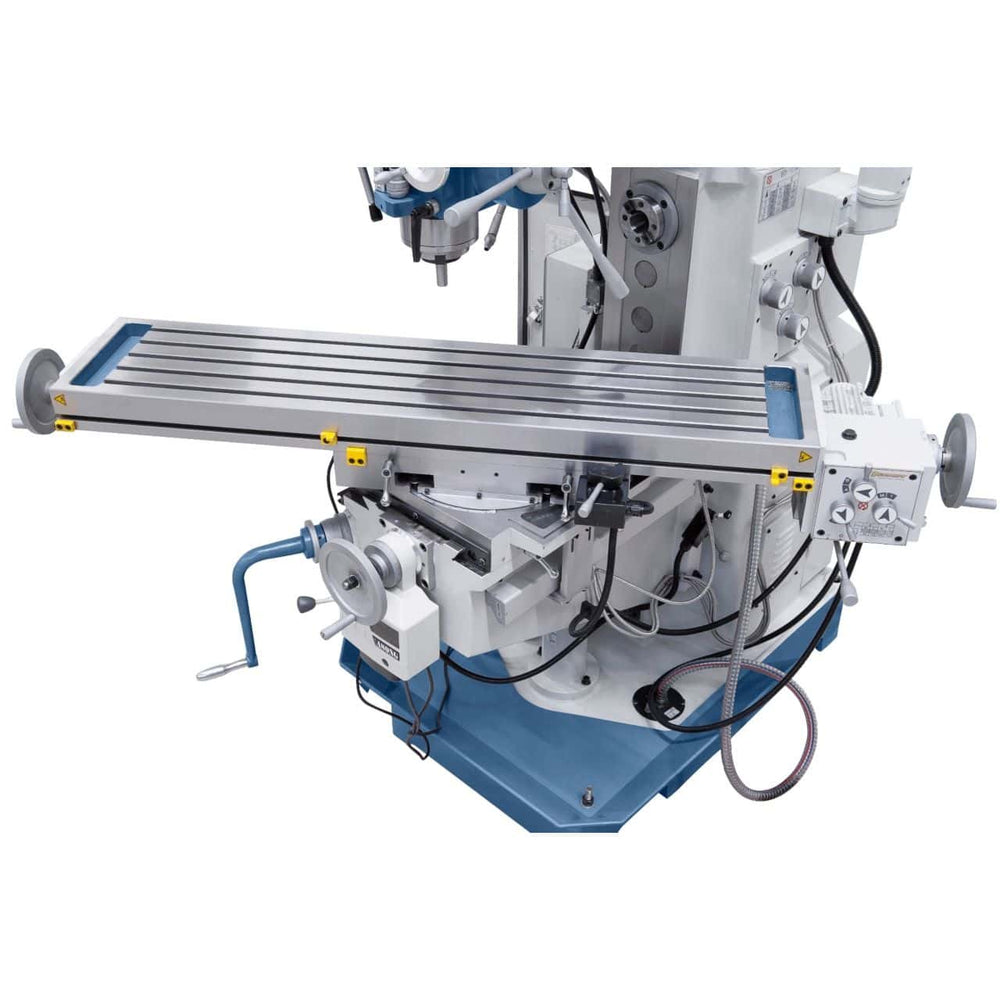

Tafel
| Specificatie |
Waarde |
| Afmetingen tafel |
1.270 x 280 mm |
| T-sleuven |
14 mm |
| Kantelhoek tafel |
-45° / +45° |
Spindels
| Specificatie |
Waarde |
| Spindel Montage |
ISO 40 (Verticaal en Horizontaal) |

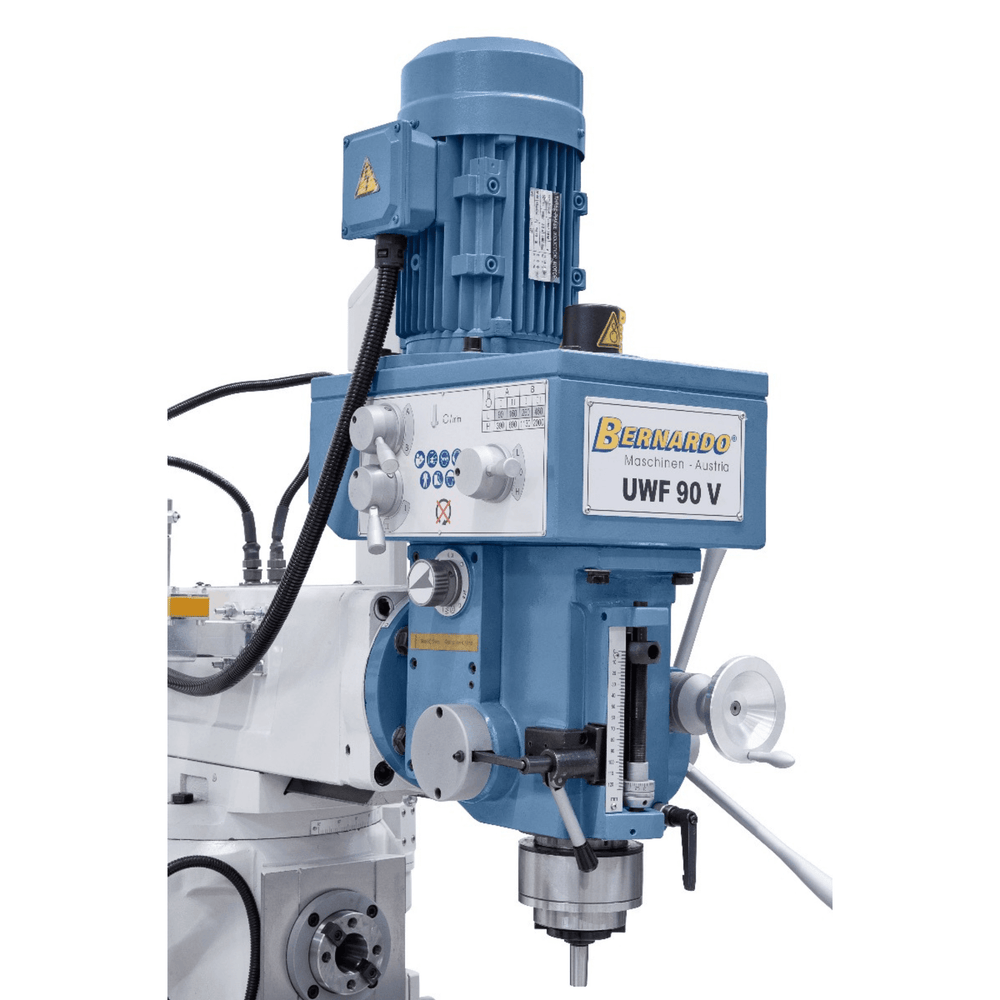

| Verticale spindelsnelheid |
(8) 90 – 2.000 tpm |
| Horizontale spindelsnelheid |
(12) 40 – 1.300 tpm |
| Spindelslag |
120 mm |
| Spindelvoeding |
0,08 / 0,15 / 0,25 mm/omwenteling |
Verplaatsingen en Capaciteiten
| Specificatie |
Waarde |
| Lange verplaatsing (X) |
750 mm (handmatig) |
| Dwarsverplaatsing (Y) |
230 mm |
| Verticale verplaatsing (Z) |
300 mm |
| Afstand spindel tot tafel |
125 – 425 mm |
| Afstand spindel tot kolom |
240 – 740 mm |

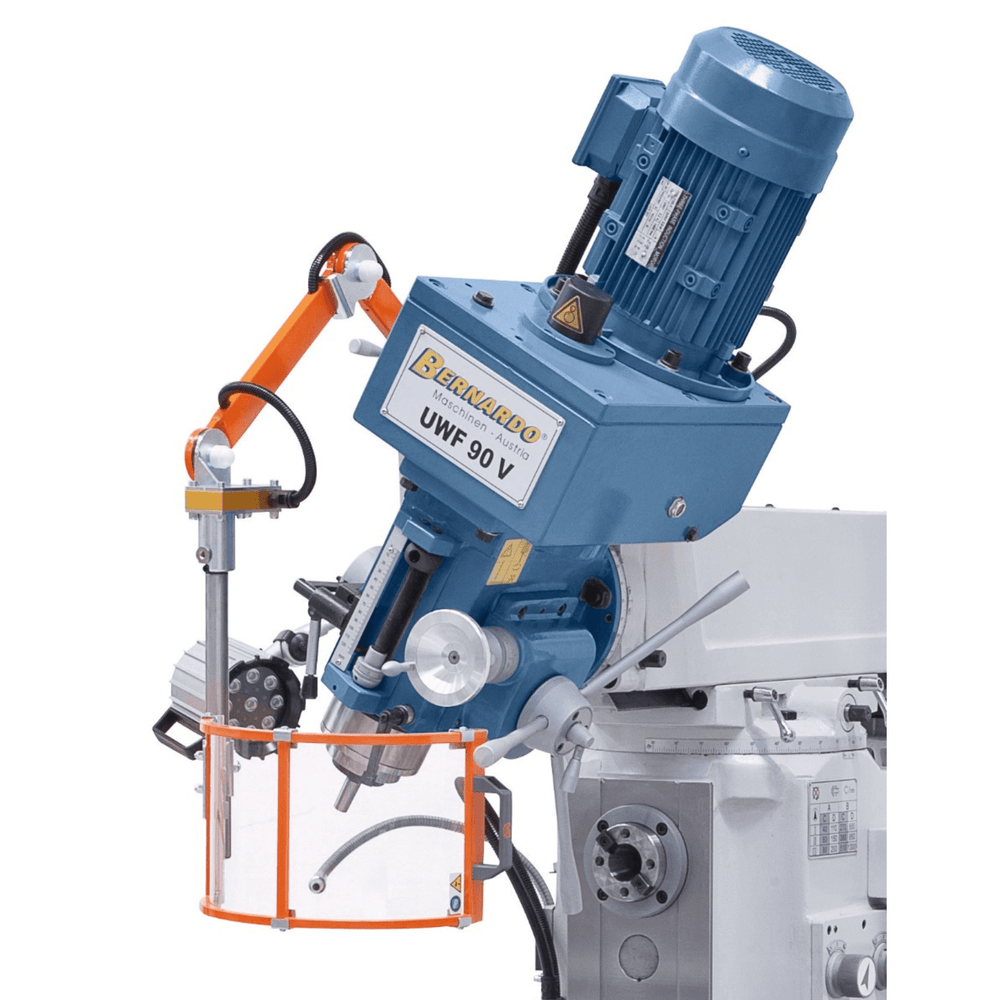

Draaikop
| Specificatie |
Waarde |
| Hoofdoriëntatie |
-90° / +90° |
Voortgang
| Specificeren |
Waarde |

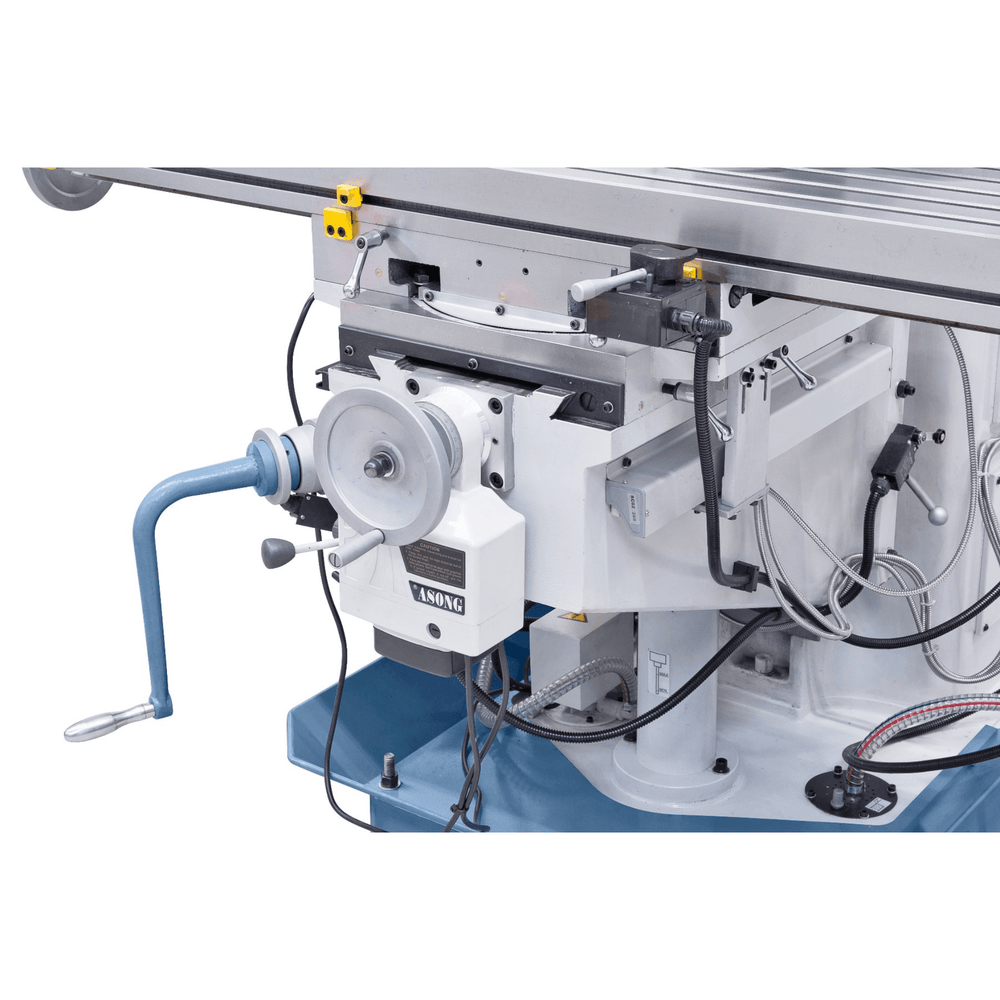

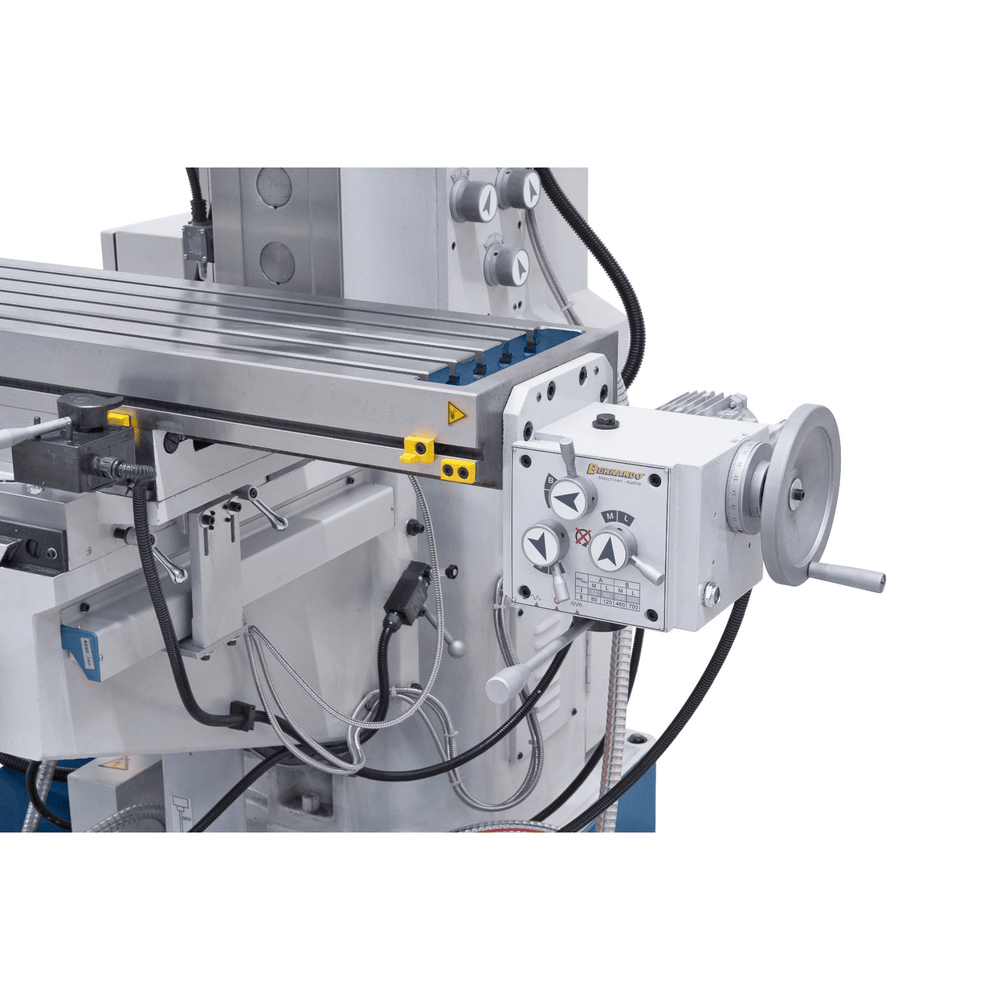

| Longitudinale voortgang |
(8) 32 – 700 mm/min |
| Snel vooruit Z |
660 mm/min |
| Z-positioneringsmotor |
Inbegrepen |
Motorvermogen
| Specificeren |
Waarde |
| Verticaal motorvermogen |
2,2 kW |
| Horizontaal motorvermogen |
2,2 kW |
| Voeding |
400V – 50Hz – driefase |
DRO inbegrepen
| Specificeren |
Waarde |
| Viewer |
ES-12 H 3-assige machine met LCD-display |
Afmetingen en gewicht
| Specificeren |
Waarde |
| Afmetingen machine (L × B × H) |
1.750 × 1.500 × 2.200 mm |
| Gewicht |
ongeveer 1.310 kg |
Conformiteit
| Specificatie |
Waarde |
| Markering |
CE |
| Richtlijn |
Machinerichtlijn 2006/42/EG |
Standaarduitrusting
- Bernardo UWF 90 V universele freesmachine
- ES-12 H 3-assige digitale uitlezing met LCD-display
- M 16 trekstang

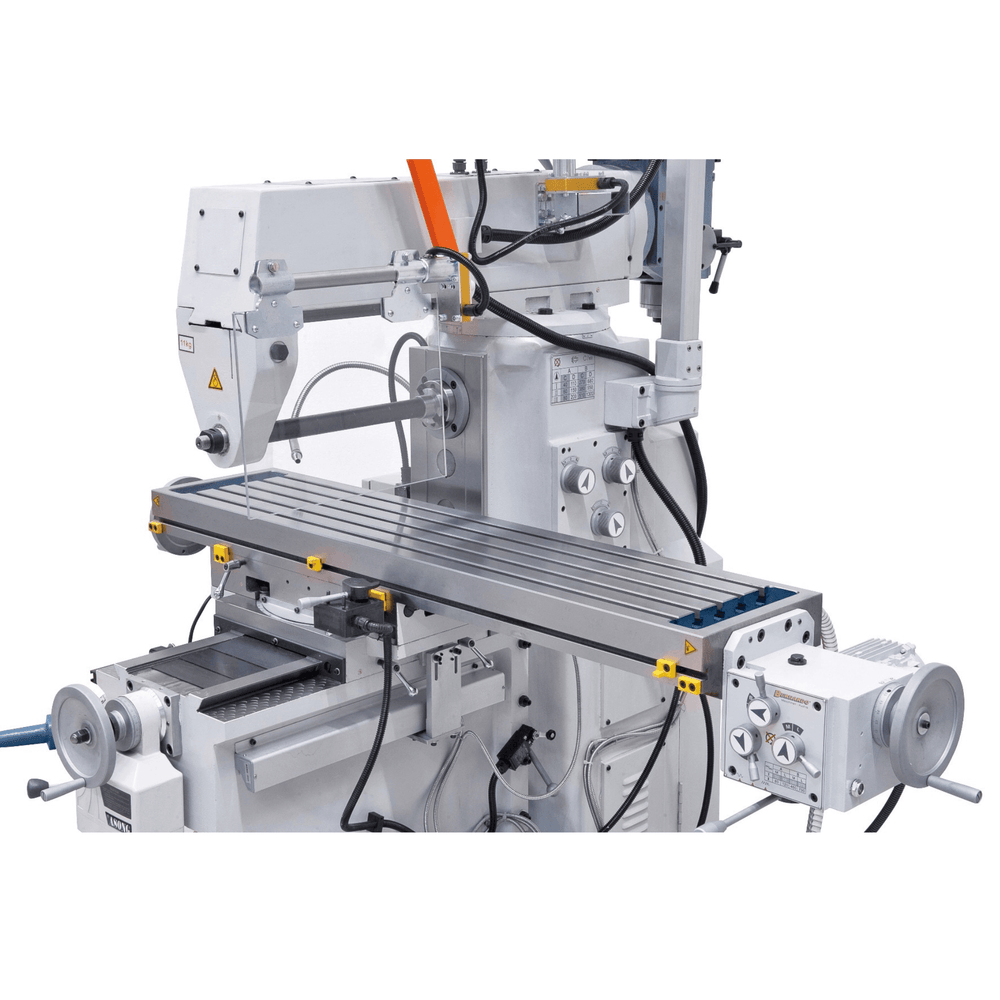

- Tegendruklager Horizontaal
- Verstelbare beschermkap
- Afdekking voor horizontaal frezen
- ISO 40/B18 en ISO 40/MT 3 adapters
- MT 3/2 conische reductiebus
- ISO 40/27 mm en ISO 40/32 mm lange freesassen
- Koelinrichting met tank en pomp
- LED-machineverlichting
- Gereedschapset
Veelgestelde vragen
Wat is het verschil met de UWF 90-1270?
De twee freesmachines hebben dezelfde tafel (1270 x 280 mm), verplaatsingen (750/230/300 mm) en spindeltype (ISO 40 verticaal + horizontaal). Het verschil zit hem alleen in het vermogen van de verticale spindel: de UWF 90 V heeft 2,2 kW, de UWF 90-1270 heeft 0,85/1,5 kW.
De UWF 90 V met een krachtigere motor is geschikt voor standaard professionele bewerkingen van staal en middelharde legeringen. De UWF 90-1270 met een kleinere motor is geschikt voor lichtere bewerkingen of voor werkplaatsen met beperkte behoeften, tegen lagere kosten. Voor groeiende werkplaatsen of werkplaatsen met gevarieerde bewerkingsprocessen is de UWF 90 V strategisch gezien de betere keuze.
Is de positioneringsmotor voor de Z-as echt nodig?
Ja, voor bewerkingen waarbij frequent geherpositioneerd moet worden. Zonder Z-asmotor moet de operator handmatig het handwiel van de verticale as bedienen voor elke verplaatsing (een langzame en arbeidsintensieve handeling bij grote bewegingen).
De snelle aanvoer van 660 mm/min op de Z-as maakt bewegingen van 100 mm in 9 seconden mogelijk. Ter vergelijking: een handmatig handwiel vereist 30-60 seconden voor een ervaren operator. Voor massaproductie of bewerkingen met frequente hoogteveranderingen zijn de tijdsbesparingen aanzienlijk. Bij statische bewerkingen aan één werkstuk is het verschil minder merkbaar.
Waarvoor dient de automatische spindelvoeding met 3 waarden?
Hiermee kunt u de spindelvoedingssnelheid instellen voor boren/ruimen: 0,08 mm/omwenteling voor hard staal en afwerking, 0,15 mm/omwenteling voor standaardbewerking, 0,25 mm/omwenteling voor zacht staal en voorbewerken.
De automatische voeding handhaaft een constante snelheid zonder tussenkomst van de operator: de spindel beweegt automatisch tijdens de bewerking, terwijl de operator andere aspecten kan controleren. Dit is een essentiële functie voor precisieboren of -ruimen. Zonder automatische voeding veroorzaakt handmatige voeding snelheidsvariaties die de afwerking van het gat negatief beïnvloeden.
De 750 mm X-verplaatsing is 'handmatig' - wat betekent dit?
Dit betekent dat de volledige 750 mm longitudinale verplaatsing alleen kan worden bereikt met handmatige voeding (handwiel). De automatische voeding bestrijkt een kleiner deel van de bewegingsruimte.
Op veel universele freesmachines is de automatische voeding om mechanische en kostenoverwegingen beperkt tot een deel van de bewegingsruimte. Voor standaardbewerkingen is de automatische voeding meer dan voldoende. Voor positioneringsbewegingen aan de uiteinden van de bewegingsruimte gebruikt de operator het handwiel. Controleer de afmetingen van typische werkstukken voordat u een machine aanschaft: voor werkstukken die automatische bewerking vereisen buiten het bereik van de automatische voeding, kunt u grotere modellen overwegen.
Zijn 12 snelheidsstanden op de horizontale spindel te veel?
Nee. Het grotere snelheidsbereik (40-1300 tpm) vereist meer standen om het goed te kunnen dekken. Horizontaal frezen gebeurt doorgaans met lagere snelheden dan verticaal frezen (vaak met grotere gereedschappen, bijvoorbeeld vlakfrezen), dus het bereik van 40-1300 tpm is voldoende.
Op een horizontale spindel kunnen vlakfrezen diameters hebben van 100-300 mm, waardoor voor elk materiaal specifieke omtreksnelheden nodig zijn. De 12 standen stellen u in staat de meest geschikte snelheid te vinden voor elke gereedschap-materiaalcombinatie. Bij de UWF 90 V is de snelheidsregeling mechanisch via hendels.
