Bernardo | SKU: 03-11623

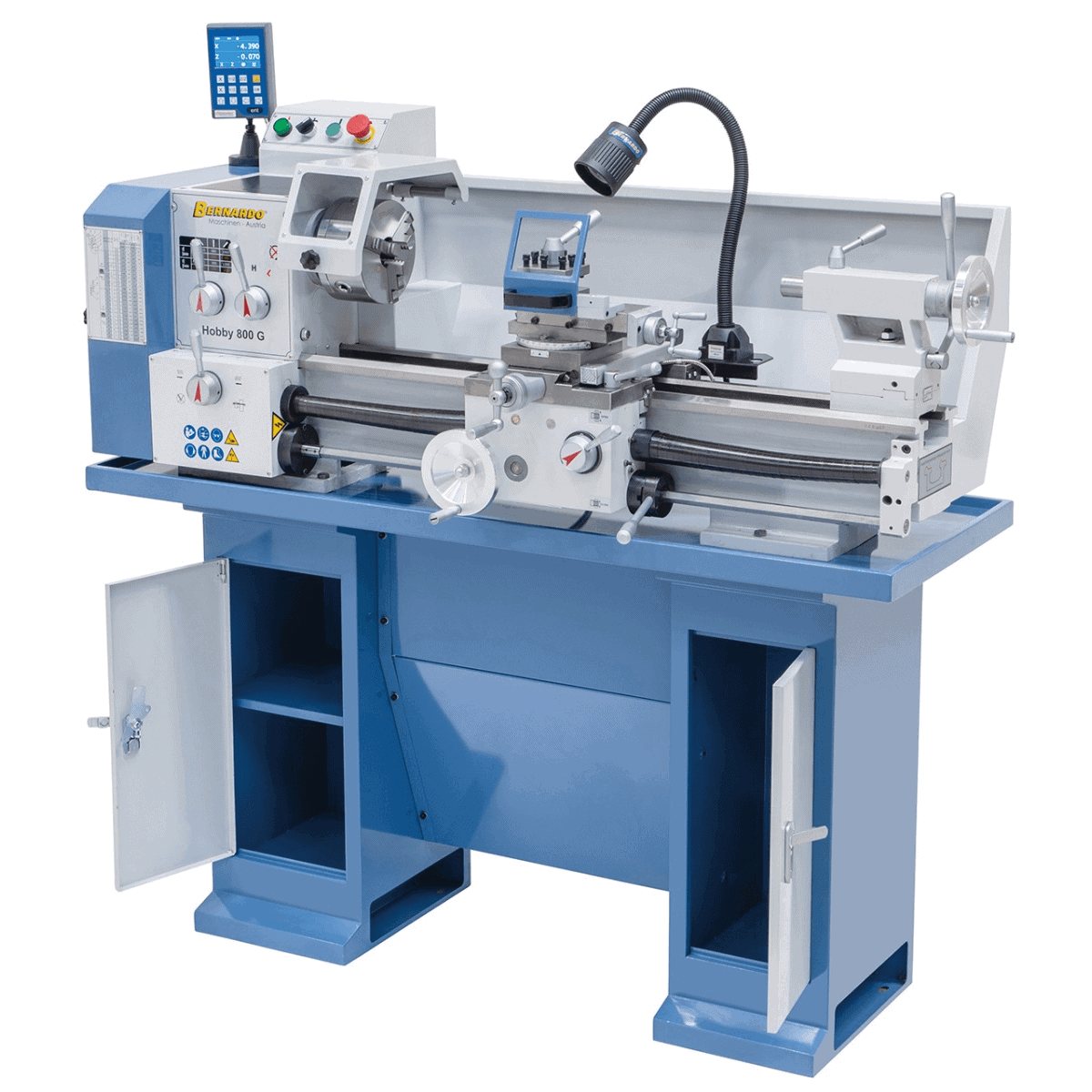

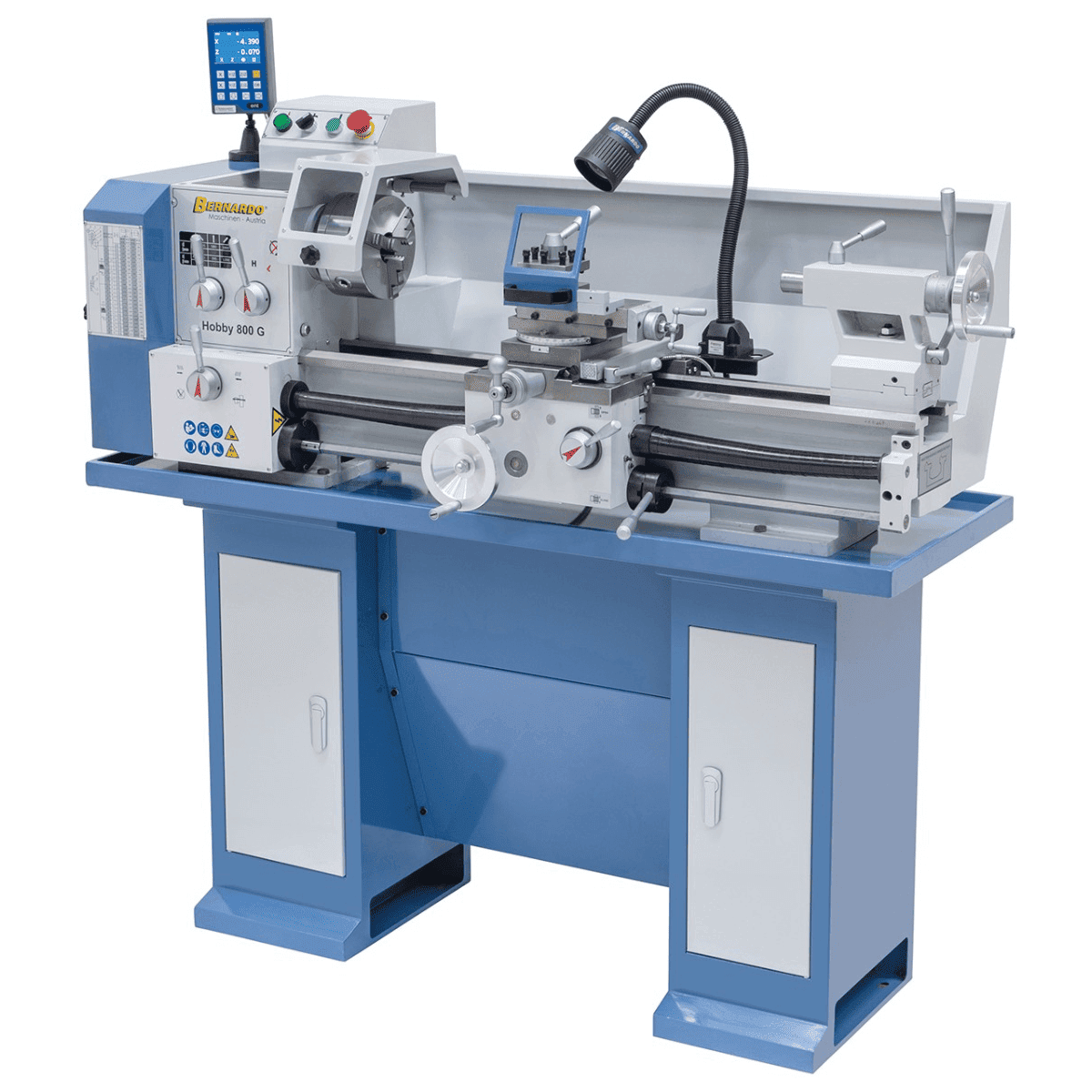

Metaaldraaibank Bernardo Hobby 800 G 230 V

Name: Metaaldraaibank Bernardo Hobby 800 G 230 V
Brand: Bernardo
SKU: 03-11623
Price: 3763.23 EUR
Availability: InStock

€3.763,23 (21% BTW incl.)

Levering en verzending

Bij Krollit zorgen we voor een veilig en betrouwbaar verzendproces. Bestellingen worden met de grootste zorg verwerkt en zijn traceerbaar tot aan de levering.

Voor internationale verzendingen vragen wij u uw aanvraag via het daarvoor bestemde contactformulier in te dienen.

Onderteken bij levering de afleverbon altijd met de vermelding “onder voorbehoud van controle”, zodat eventuele onregelmatigheden of afwijkingen van het product correct kunnen worden afgehandeld.

Wij streven naar een stipte service en een zorgeloze winkelervaring.

Beschrijving

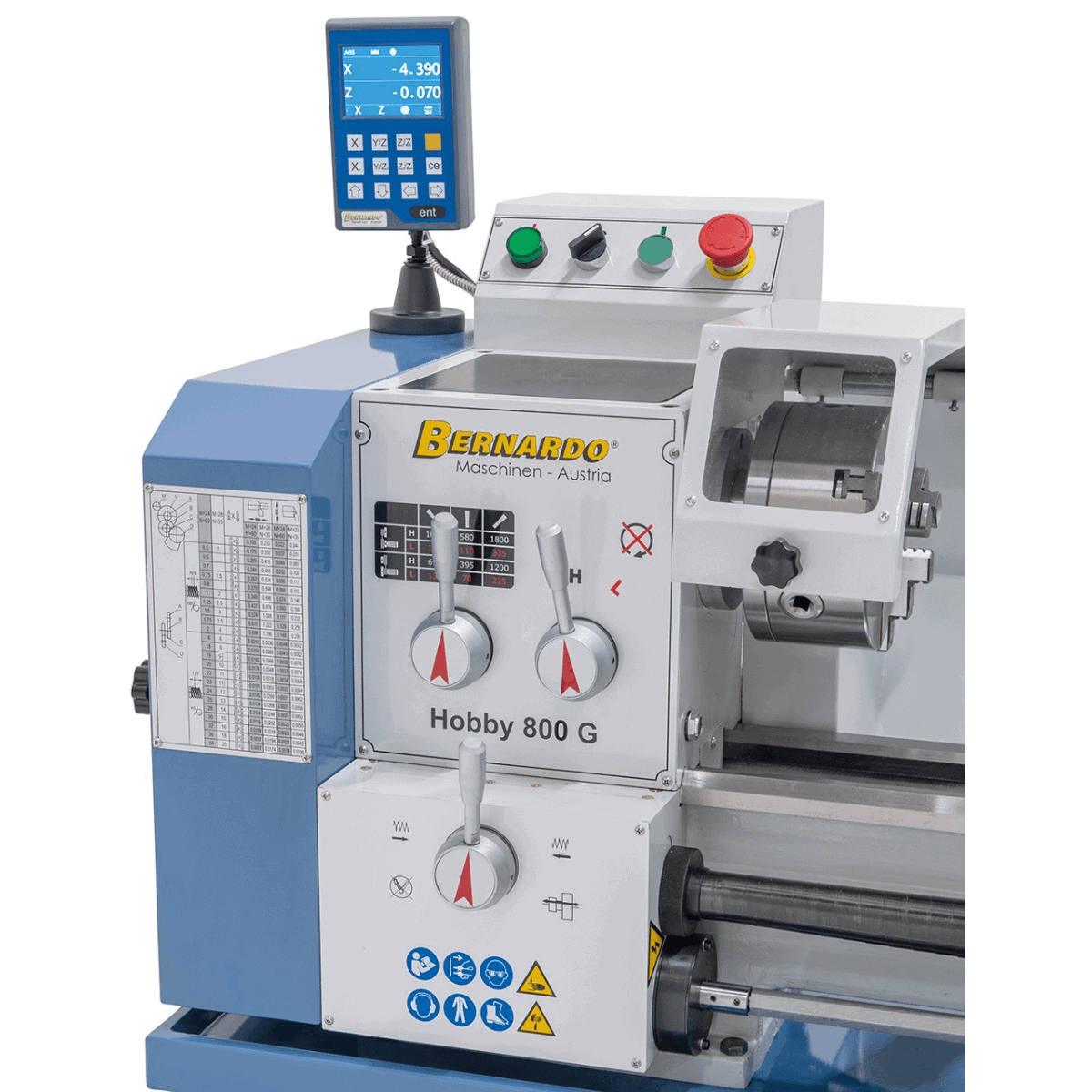

Bernardo Hobby 800 G 230V precisiedraaibank – tandwielkast met 12 snelheden, 70–1.800 omw/min, DT 40-uitlezing

De Bernardo Hobby 800 G (art.nr. 03-11623) is een precisiedraaibank voor metaal op 230 V met een handgeschakelde tandwielkast met 12 snelheden (zonder de riem te verplaatsen), een leispil en voedingsas voor automatische langs- en dwarsvoeding en voor draadsnijden, en een standaard DT 40 digitale uitlezing. De tandwielkast maakt toerentalregeling mogelijk in 12 stappen binnen het bereik van 70–1.800 omw/min. De zware constructie (268 kg) garandeert een trillingsarme werking. Afstand tussen de centers: 750 mm; draaidiameter boven het bed: 330 mm; spildoorlaat: 38 mm (MK 5). Geproduceerd door Bernardo (Oostenrijk). In Italië gedistribueerd door Krollit, officieel Bernardo-distributeur sinds 2007, Monteforte Irpino (AV), tel. +39 0825-1494022.

Voeding: 230 V eenfasig (ook verkrijgbaar als 400 V-uitvoering)
Motorvermogen: 1,1 kW (S1, continubedrijf) / 1,5 kW (S6 40%)
Toerentalbereik: 70–1.800 omw/min in 12 versnellingen (schakelen zonder de riem te verplaatsen)
Afstand tussen de centers: 750 mm
Centerhoogte (halve draaidiameter): 165 mm
Draaidiameter boven het bed: 330 mm
Bedbreedte: 160 mm
Spildoorlaat: 38 mm (MK 5-opname)

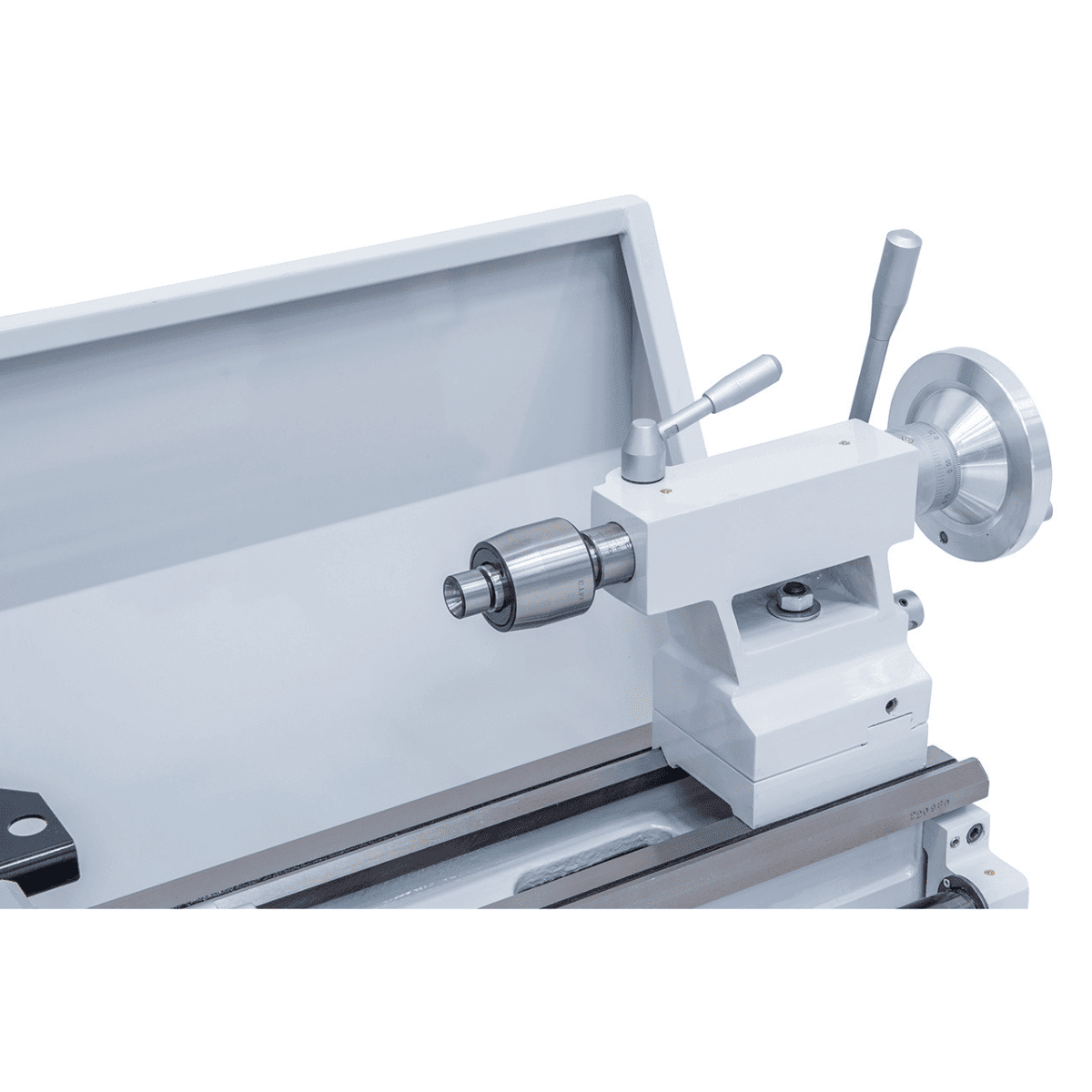

Slag van de losse-koppinole: 75 mm (MK 3-opname)
Langsvoedingen: 45 waarden, 0,0087–1,396 mm/omw
Dwarsvoedingen: 48 waarden, 0,0018–0,296 mm/omw
Metrische schroefdraad: 17 spoeden, 0,5–4 mm
Inch-schroefdraad: 26 spoeden, 8–40 TPI
Rondloopnauwkeurigheid van de spilneus: ≤ 0,015 mm
Uitlezing: DT 40 digitale uitlezing standaard
Machineafmetingen (L × D × H): 1.370 × 680 × 1.320 mm
Gewicht: 268 kg

Wie gebruikt de Hobby 800 G en waarvoor?

De Hobby 800 G wordt gekozen door fijnmechanici, kleinschalige reparatiewerkplaatsen en modelbouwers voor het draaien van staal, non-ferrolegeringen (aluminium, messing, koper) en kunststoffen bij enkelstuks- en kleine serieproductie. Beroepsopleidingen en industriële technische scholen gebruiken de machine voor onderwijs in precisiedraaien dankzij de handgeschakelde tandwielkast met 12 snelheden, de leispil voor draadsnijden en de DT 40 digitale uitlezing, die dagelijkse aflezingen zonder handmatige berekeningen mogelijk maakt. Het gewicht van 268 kg en de stijve gietijzeren constructie maken trillingsarm werken mogelijk, ook bij hogere toerentallen.

De plaats binnen het Bernardo-assortiment

De Hobby 800 G behoort tot de Hobby-serie van Bernardo, bedoeld voor ambachtelijke werkplaatsen, opleidingsinstellingen en gevorderde hobbyisten met een eenfasige 230 V-voeding. Het Bernardo-assortiment kent vier niveaus: Hobby, Semi-Professional, Professional en Industrial. Voor intensievere bewerkingen of grotere diameters en lengtes bieden de Bernardo-series Semi-Professional en Professional draaibanken met meer vermogen, langere bedden en geavanceerde automatiseringsopties. Krollit distribueert sinds 2007 het volledige Bernardo-assortiment in Italië en biedt technische ondersteuning in het Italiaans bij het kiezen van het juiste model.

Logistiek en ondersteuning van Krollit

Verzending van machines binnen 4–5 werkdagen vanuit het magazijn van Bernardo. Accessoires en onderdelen worden binnen 3–5 werkdagen vanuit het magazijn van Krollit verzonden. De Italiaanstalige klantenservice biedt ondersteuning bij technische documentatie, de keuze van accessoires en het afhandelen van onderdelenbestellingen. Krollit is sinds 2007 officieel Bernardo-distributeur, Via Padule 6 – 83024 Monteforte Irpino (AV).

Voor wie is de Hobby 800 G bedoeld?

Profiel	Geschiktheid	Reden
Fijnmechanicus en ambachtelijke werkplaats	Geschikt	Tandwielkast met 12 snelheden zonder riemverplaatsing voor snelle toerentalwijzigingen; leispil voor metrische en inch-schroefdraad
Beroepsopleiding en technische school	Geschikt	Zware constructie (268 kg) voor stabiel gebruik; standaard DT 40-uitlezing voor onderwijs in het dagelijks gebruik van digitale aflezing
Gevorderde hobbyist en modelbouwer	Geschikt	Standaard eenfasige 230 V-voeding; compacte afmetingen voor de thuiswerkplaats; rondloopnauwkeurigheid ≤ 0,015 mm voor fijn werk
Continue industriële serieproductie (3 ploegen/dag)	Niet aanbevolen	De Hobby-serie is niet ontworpen voor intensieve productiecycli in meerdere ploegen; kies voor intensief gebruik de Bernardo-serie Semi-Professional of Professional

Niet aanbevolen voor: werkstukken met een diameter groter dan 330 mm (draaidiameter boven het bed) of een lengte groter dan 750 mm (afstand tussen de centers). Niet gedimensioneerd voor industriële serieproductie met continue cycli.

Precisiedraaien van staal, non-ferrometalen en kunststoffen

De Hobby 800 G bewerkt staal (koolstofstaal en roestvaststaallegeringen die binnen de mogelijkheden van het vermogen van 1,1 kW vallen), aluminium, messing, koper en kunststoffen. De rondloopnauwkeurigheid van de spilneus van ≤ 0,015 mm, bereikt met precisiekegellagers, maakt nauwe toleranties op cilindrische oppervlakken en kopvlakken mogelijk. Het bed met inductiegeharde en geslepen geleidingen behoudt op lange termijn zijn positioneernauwkeurigheid, ook bij regelmatig gebruik. Voor materialen die koeling vereisen, is een universeel koelsysteem van 10 liter als accessoire verkrijgbaar (art.nr. 51-1003).

Metrische en inch-schroefdraad snijden met geïntegreerde tandwielkast

De leispil en voedingsas brengen de beweging gecoördineerd over op de slede om metrische schroefdraad (17 spoeden van 0,5 tot 4 mm) en inch-schroefdraad (26 spoeden van 8 tot 40 TPI) te maken zonder riemen of assen te vervangen. Met de meegeleverde wisselwielen kunnen de overbrengingsverhoudingen voor draadsnijden worden ingesteld. De keuzehendel voor het type voeding (langs, dwars, draadsnijden) is vanaf de werkplek te bedienen. De 45 langsvoedingswaarden (0,0087–1,396 mm/omw) en 48 dwarsvoedingswaarden (0,0018–0,296 mm/omw) dekken een breed scala aan oppervlakteafwerkingen en voedingssnelheden.

Beroepsopleiding en gebruik in technische scholen

De eenvoudig afleesbare tandwielkast met 12 standen, de met één hendel bedienbare automatische voeding en de standaard DT 40-uitlezing maken de Hobby 800 G geschikt voor opleidingsomgevingen. De digitale uitlezing maakt handmatige berekeningen bij het meten van bewerkte maten overbodig en vermindert controletijden en afleesfouten van de nonius. Met de complete standaarduitrusting (klauwplaat, gereedschaphouder, wisselwielen voor draadsnijden, onderstel) kunnen praktijklessen beginnen zonder verplichte aanvullende aankopen.

Technische gegevens

Geometrie van de draaibank

Afstand tussen de centers	750 mm
Centerhoogte	165 mm
Draaidiameter boven het bed	330 mm
Bedbreedte	160 mm
Spildoorlaat	38 mm
Conus in de spilboring	MK 5
Slag van de losse-koppinole	75 mm
Opname losse kop	MK 3
Rondloopnauwkeurigheid van de spilneus	≤ 0,015 mm

Aandrijving, voedingen en schroefdraad

Aantal versnellingen	12 (handgeschakelde tandwielkast zonder riemverplaatsing)
Toerentalbereik	70–1.800 omw/min
Bereik langsvoedingen	45 waarden, 0,0087–1,396 mm/omw
Bereik dwarsvoedingen	48 waarden, 0,0018–0,296 mm/omw
Metrische schroefdraad	17 spoeden, 0,5–4 mm
Inch-schroefdraad	26 spoeden, 8–40 TPI

Motor en voeding

Opgenomen motorvermogen S1 (continubedrijf)	1,1 kW
Afgegeven motorvermogen S6 40% (intermitterend bedrijf)	1,5 kW
Spanning / frequentie	230 V / 50 Hz (eenfasig)
Driefasenuitvoering beschikbaar	400 V (ander artikelnummer)

Afmetingen en gewicht

Machineafmetingen (L × D × H)	1.370 × 680 × 1.320 mm
Gewicht	268 kg
Onderstel	standaard inbegrepen

Meegeleverde uitrusting

Standaarduitrusting

DT 40-positieuitlezing met LCD-scherm

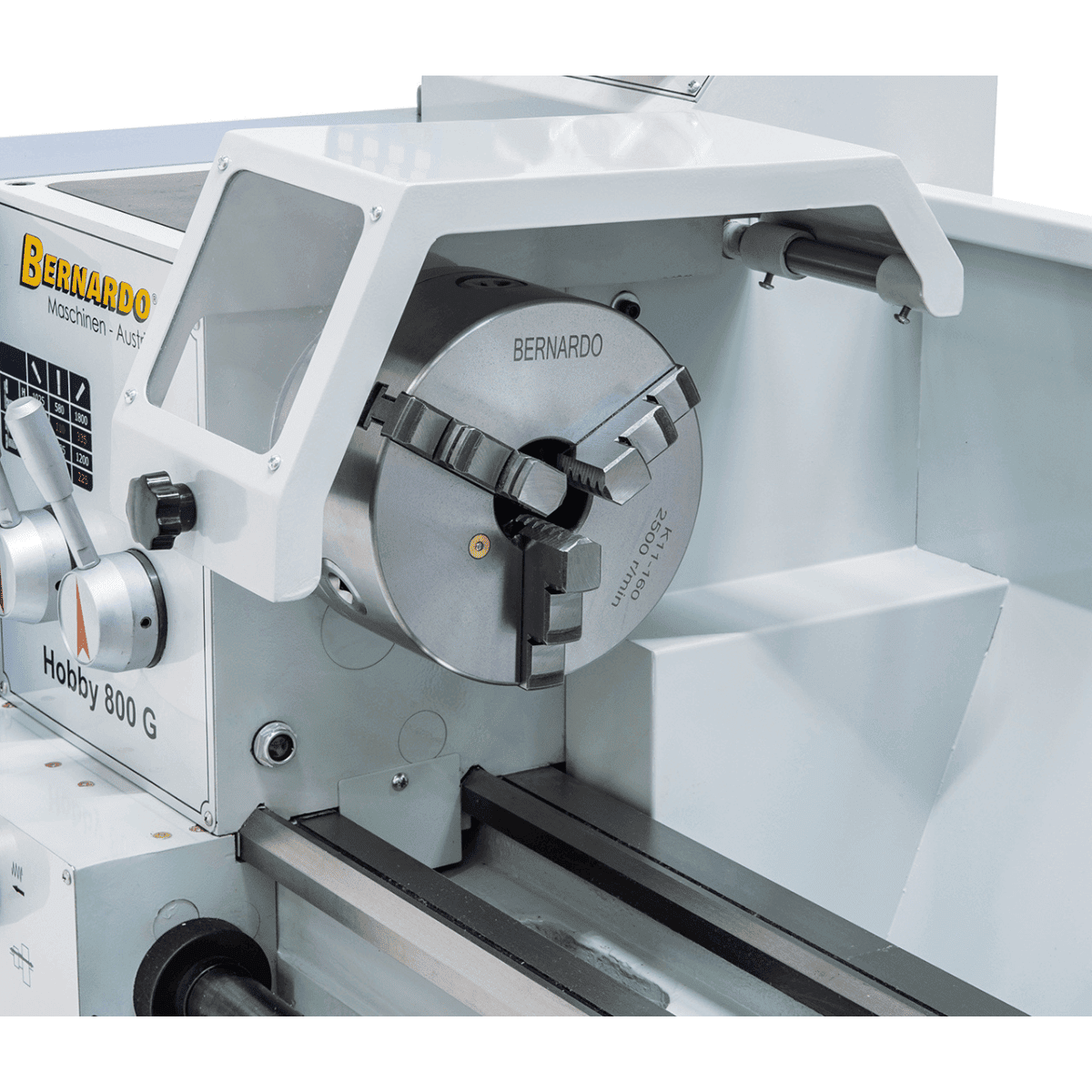

160 mm drieklauwplaat (met draai- en uitboorklauwen)

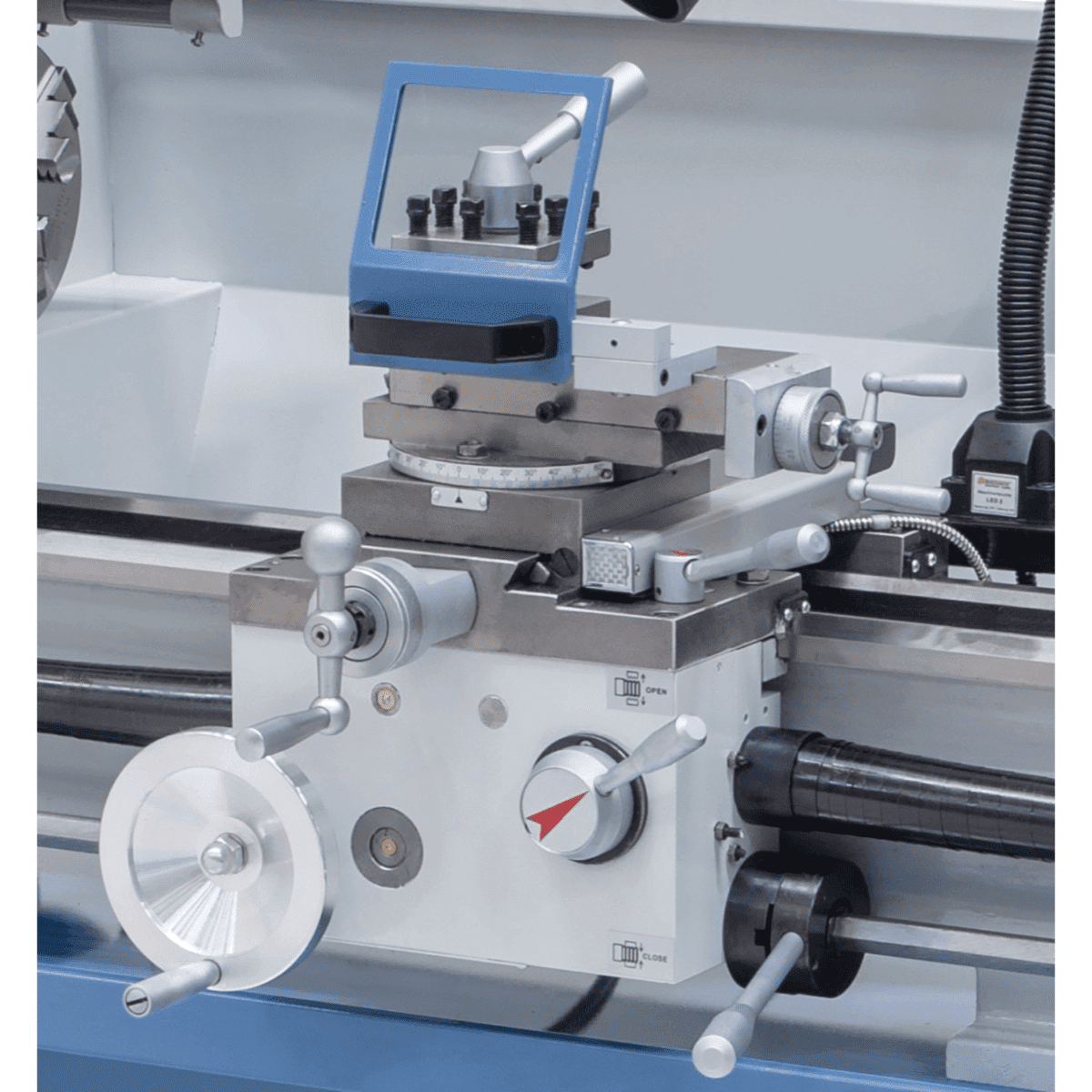

Dwarsslede met bovenslede

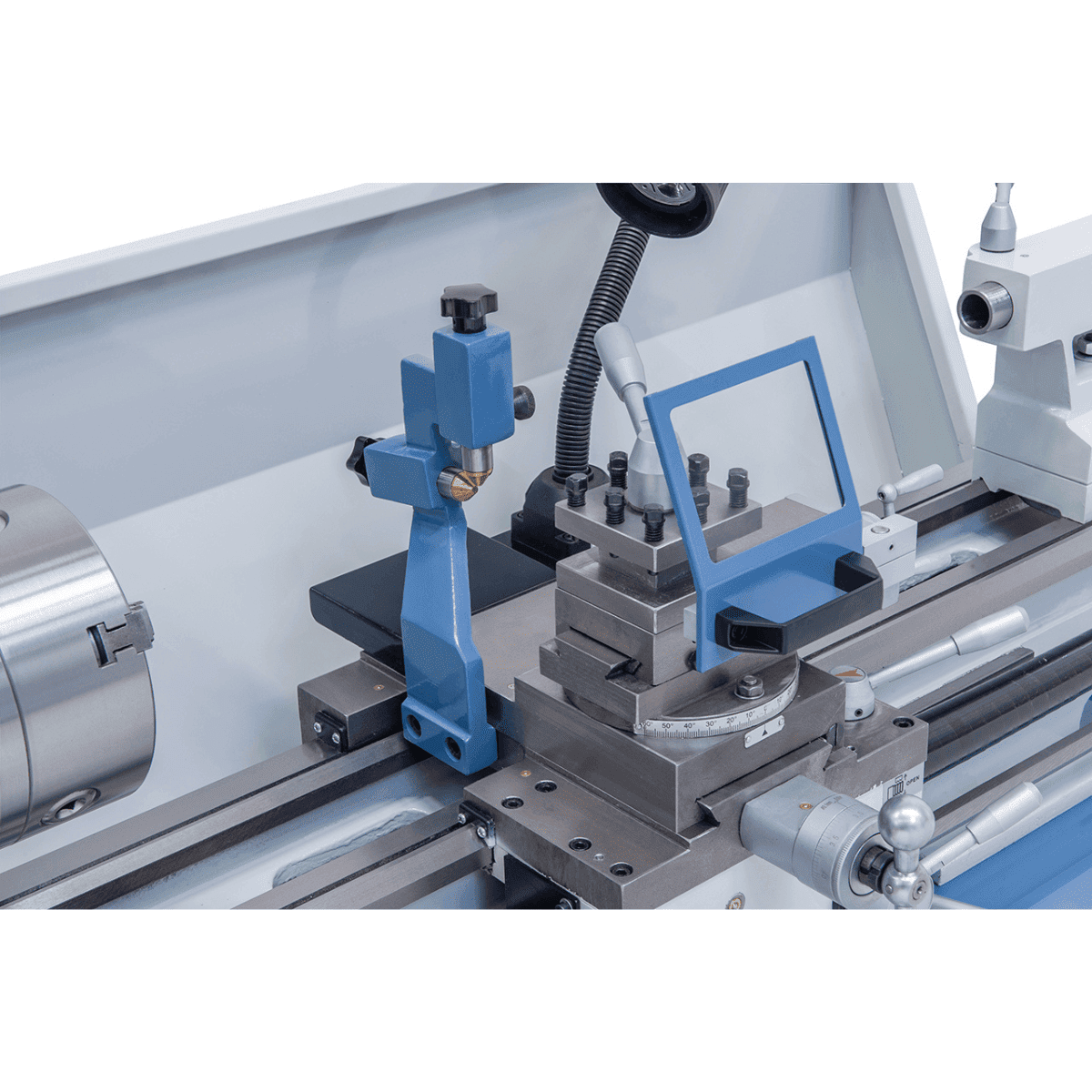

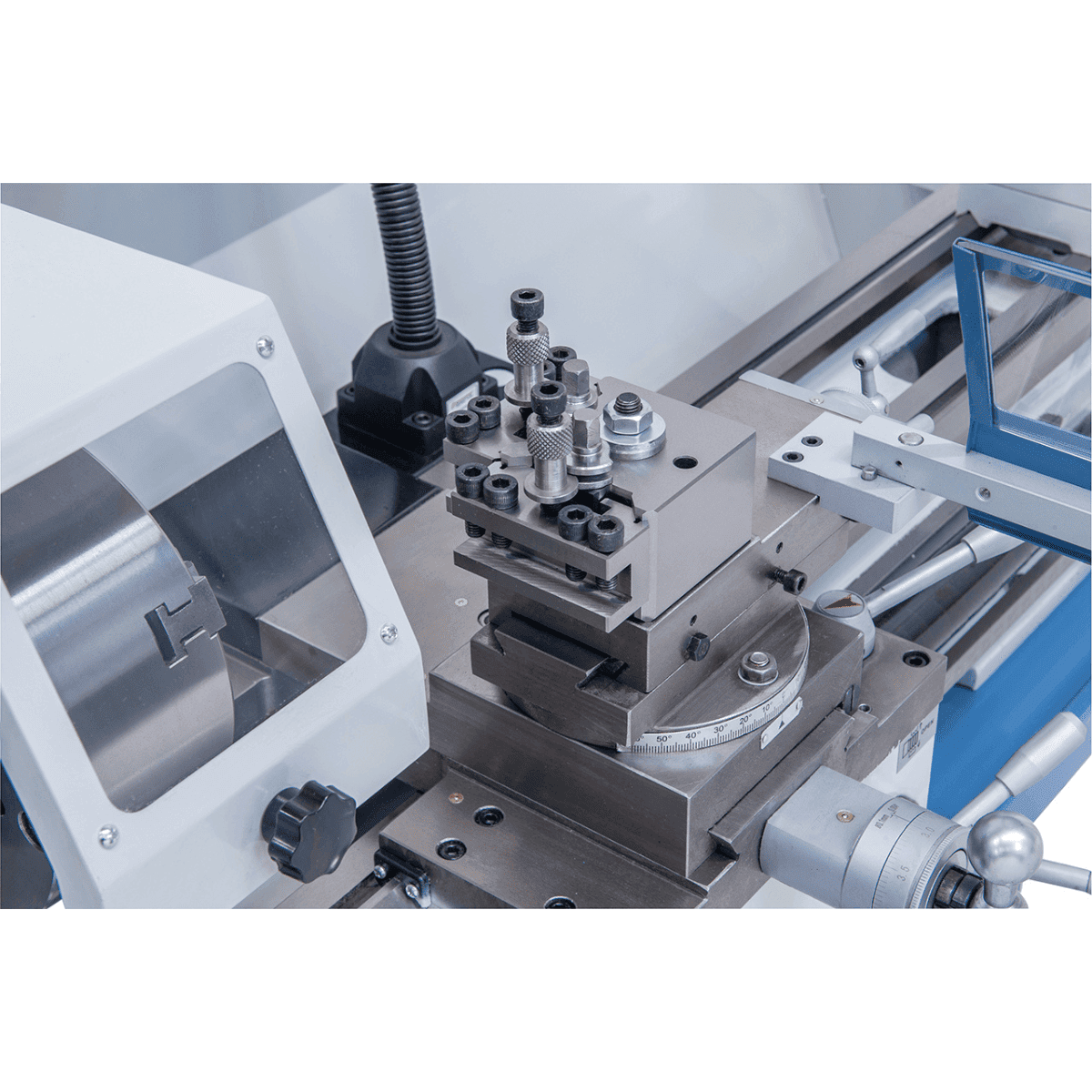

Viervoudige gereedschaphouder

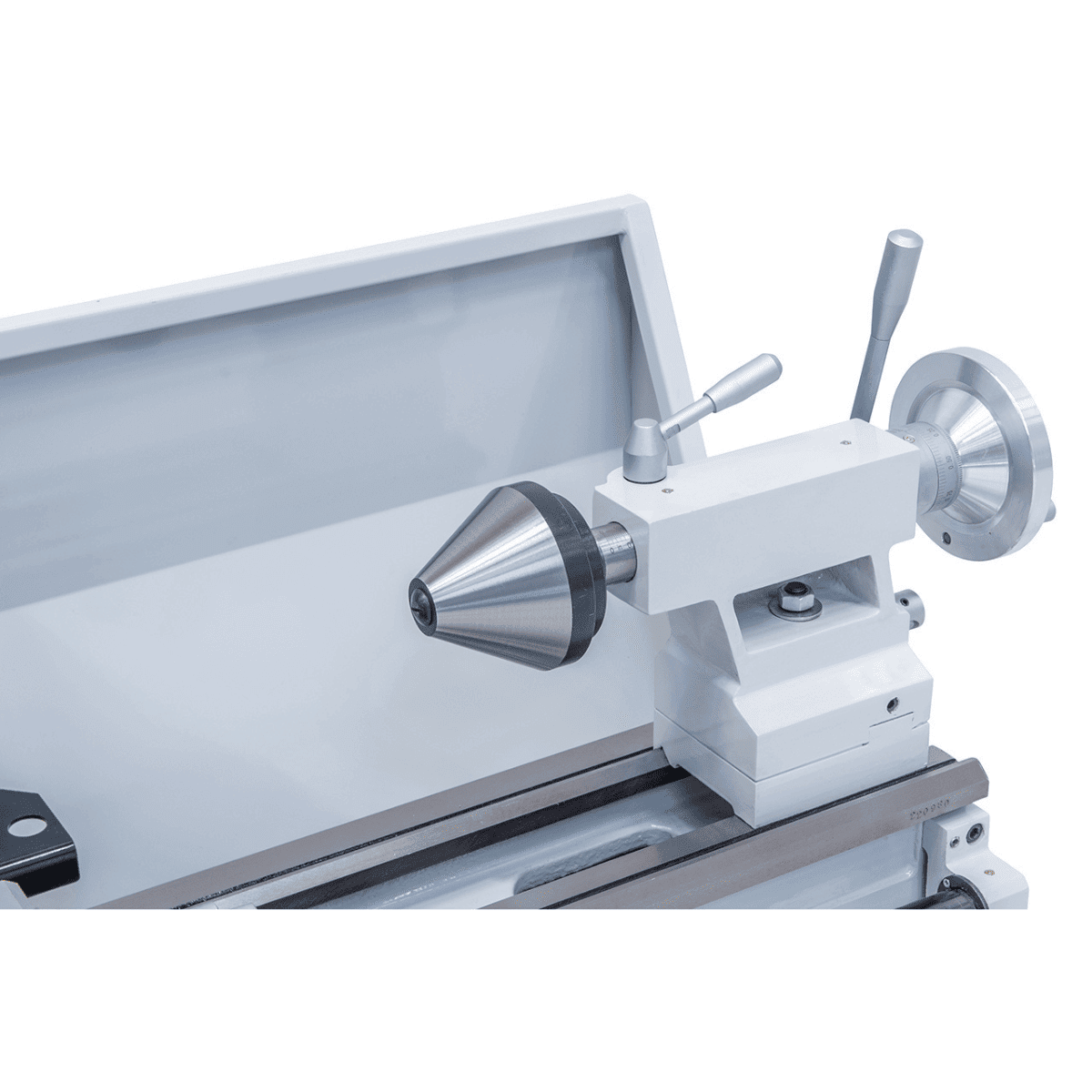

Vast center

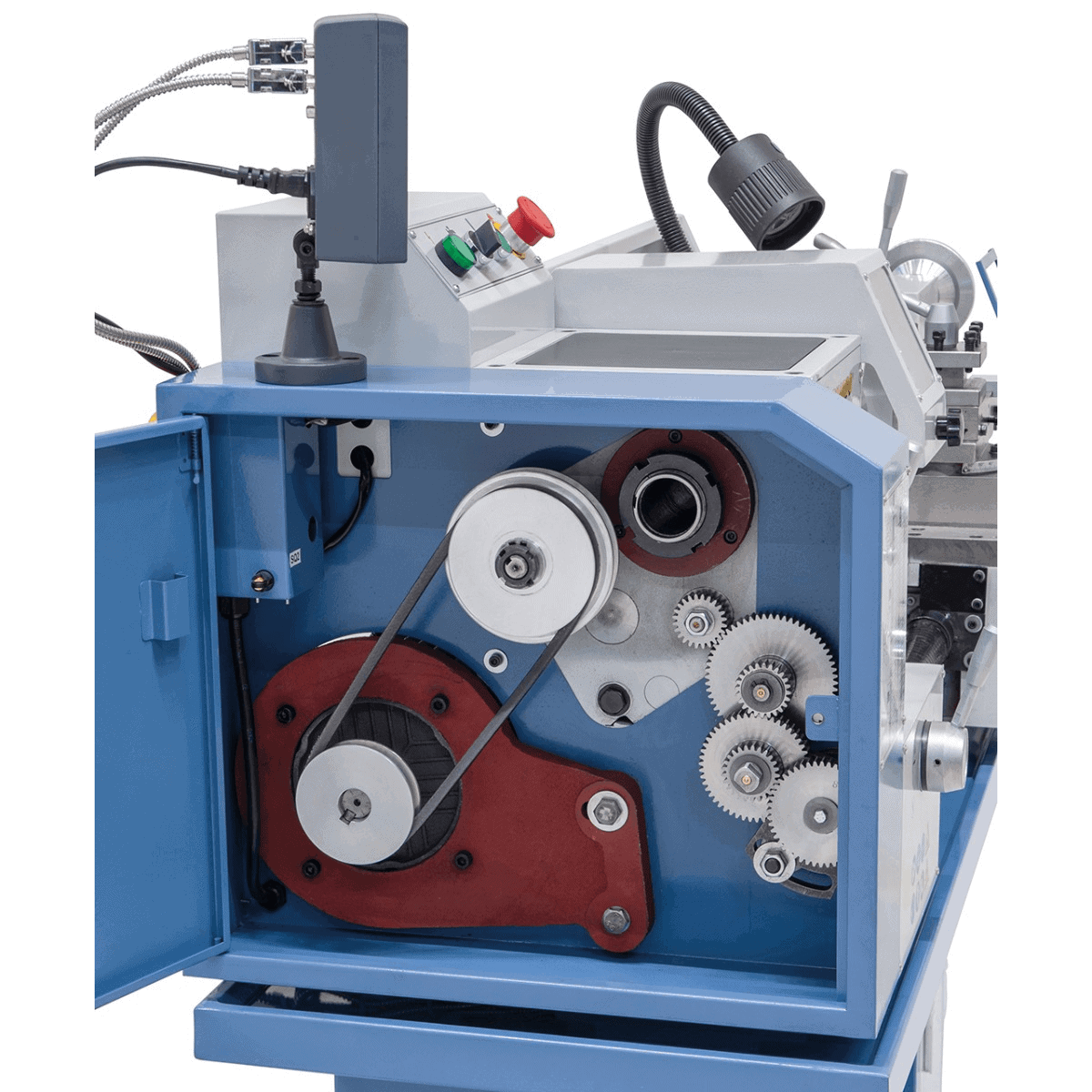

Wisselwielen voor draadsnijden
LED-machineverlichting
Klauwplaatbescherming
Achterste spanenscherm
Leispilafdekking
Spanenbak
Onderstel
Bedieningsinrichting

Garantie

De garantievoorwaarden en informatie over onze service vindt u op de daarvoor bestemde pagina van Krollit.

Bekijk de garantievoorwaarden van Krollit

FAQ / Veelgestelde vragen

Veelgestelde vragen

Wat is het voordeel van de tandwielkast met 12 snelheden ten opzichte van een draaibank met riemverstelling?

Met de handgeschakelde tandwielkast met 12 snelheden van de Hobby 800 G kan het spiltoerental binnen het bereik van 70–1.800 omw/min worden gewijzigd door van versnelling te wisselen, zonder de machine te stoppen om de riem te verplaatsen. Dit verkort de insteltijd tussen bewerkingen, vooral bij verschillende materialen of bewerkingen met uiteenlopende toerentallen (bijvoorbeeld voordraaien op laag toerental en nadraaien op hoog toerental op hetzelfde werkstuk).

Bij draaibanken met riemverstelling moet daarentegen de motor worden gestopt, de beschermkap worden geopend en de riem handmatig naar een ander paar poelies worden verplaatst. Wanneer dit meerdere keren per dag gebeurt, gaat dit ten koste van de productieve tijd. De handgeschakelde tandwielkast maakt deze handeling overbodig: het toerental wordt gewijzigd met de versnellingskeuzehendel, die de bediener in enkele seconden kan bedienen.

Kan de Hobby 800 G zowel metrische als inch-schroefdraad snijden op dezelfde machine?

Ja. Met de leispil en voedingsas kunnen op dezelfde machine metrische schroefdraden met 17 spoeden van 0,5 tot 4 mm en inch-schroefdraden met 26 spoeden van 8 tot 40 TPI worden gemaakt. De spoed wordt gewijzigd door de overbrengingsverhoudingen met de hendels van de leispiltandwielkast te kiezen en, voor instellingen die niet met de hendel beschikbaar zijn, door de meegeleverde wisselwielen te vervangen.

Bernardo levert een tabel met de beschikbare spoeden en de vereiste wisselwielconfiguratie voor elke spoed. Het instellen van de wielen duurt enkele minuten; de tabel leidt de bediener stap voor stap door de procedure zonder berekeningen.

Is de DT 40-uitlezing standaard of moet deze als optie worden besteld?

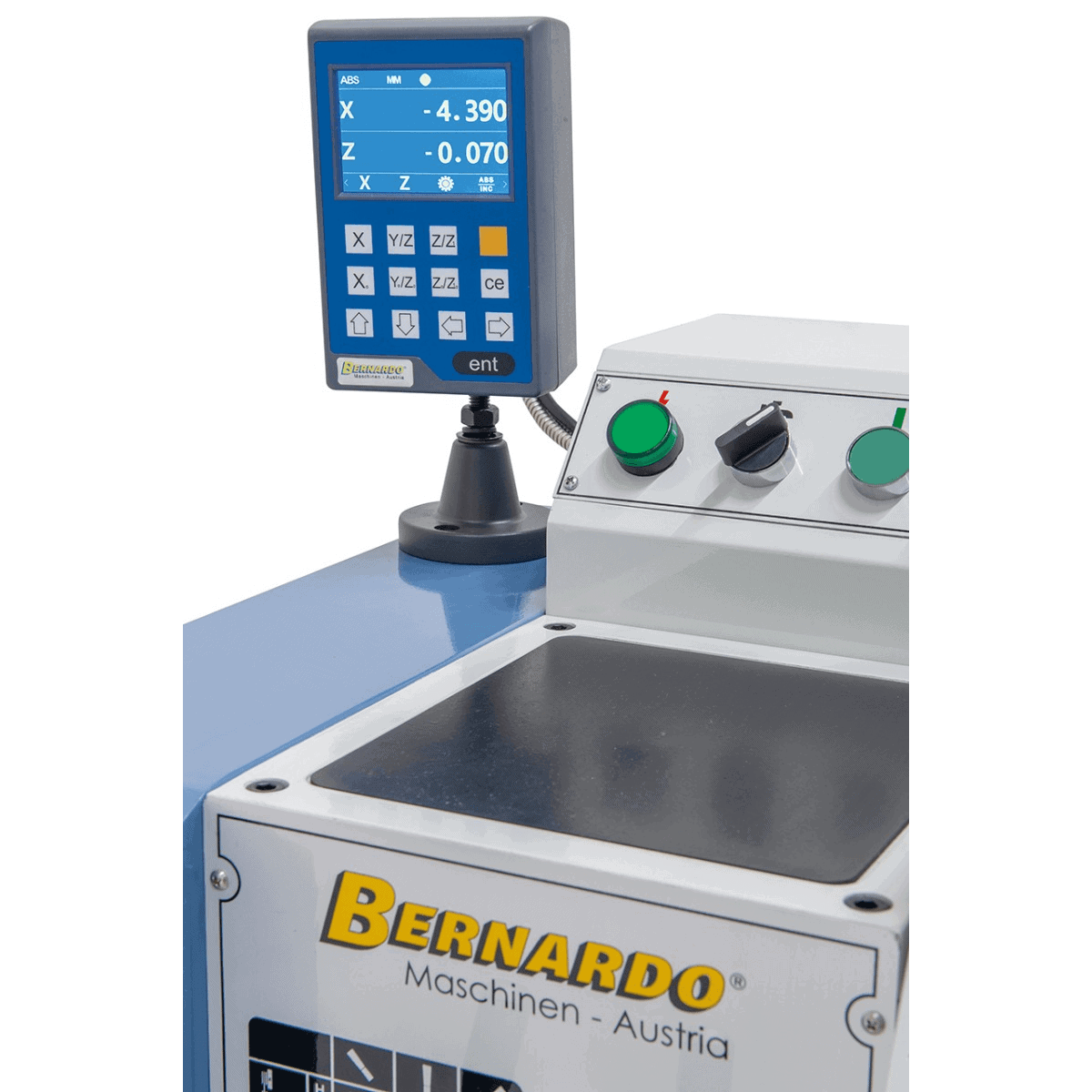

De DT 40 digitale uitlezing behoort zonder meerprijs tot de standaarduitrusting van de Hobby 800 G. De uitlezing meet de verplaatsing van de slede en toont deze op een LCD-scherm, zodat handmatige berekeningen op basis van de noniusaflezing niet nodig zijn.

De DT 40 is een digitale positie-indicator die de lineaire verplaatsingen van de draaibankassen registreert. Op elke positie van de sleden kan een nulpunt worden ingesteld, waarna tijdens de bewerking de relatieve of absolute verplaatsing rechtstreeks kan worden afgelezen. Deze functie is bijzonder nuttig bij het draaien van nauwkeurige maten, waarbij handmatig aflezen van de nonius tot fouten kan leiden.

Heeft de Hobby 800 G een driefaseninstallatie nodig of werkt hij op een normaal eenfasig 230 V-stopcontact?

Het in dit gegevensblad beschreven model Hobby 800 G werkt op een eenfasige 230 V-voeding, geschikt voor het gebruikelijke elektriciteitsnet in woningen en lichte industriële omgevingen. Een driefaseninstallatie is niet nodig.

Het motorvermogen bij S1-continubedrijf bedraagt 1,1 kW, met een piek van 1,5 kW bij S6 40% intermitterend bedrijf. Een stopcontact met een beveiligingsautomaat van minstens 10 A is voldoende. Bernardo produceert ook een driefasige 400 V-uitvoering van hetzelfde model (ander artikelnummer). Als de werkplaats over een driefaseninstallatie beschikt, biedt de 400 V-uitvoering een gelijkmatiger aandrijfkoppel bij lage toerentallen.

Welke materialen kan de Hobby 800 G bewerken?

De Hobby 800 G is ontworpen voor het bewerken van staal (koolstofstaal en legeringen met een lage hardheid), non-ferromaterialen (aluminium, messing, koper, brons) en technische kunststoffen. Het motorvermogen bij continubedrijf (1,1 kW) bepaalt de grens van de materiaalafname bij materialen met een hoge sterkte.

Voor het draaien van roestvast staal of hardere legeringen moeten de voeding en snedediepte worden verlaagd ten opzichte van de waarden voor gewoon koolstofstaal. De machine is niet bedoeld voor houtbewerking. Voor draaien met koeling (aanbevolen voor staal bij hogere toerentallen) is een universeel koelsysteem van 10 L als accessoire verkrijgbaar (art.nr. 51-1003).

Kan de Hobby 800 G worden uitgerust met een gereedschaprevolver of een snelwisselgereedschaphouder?

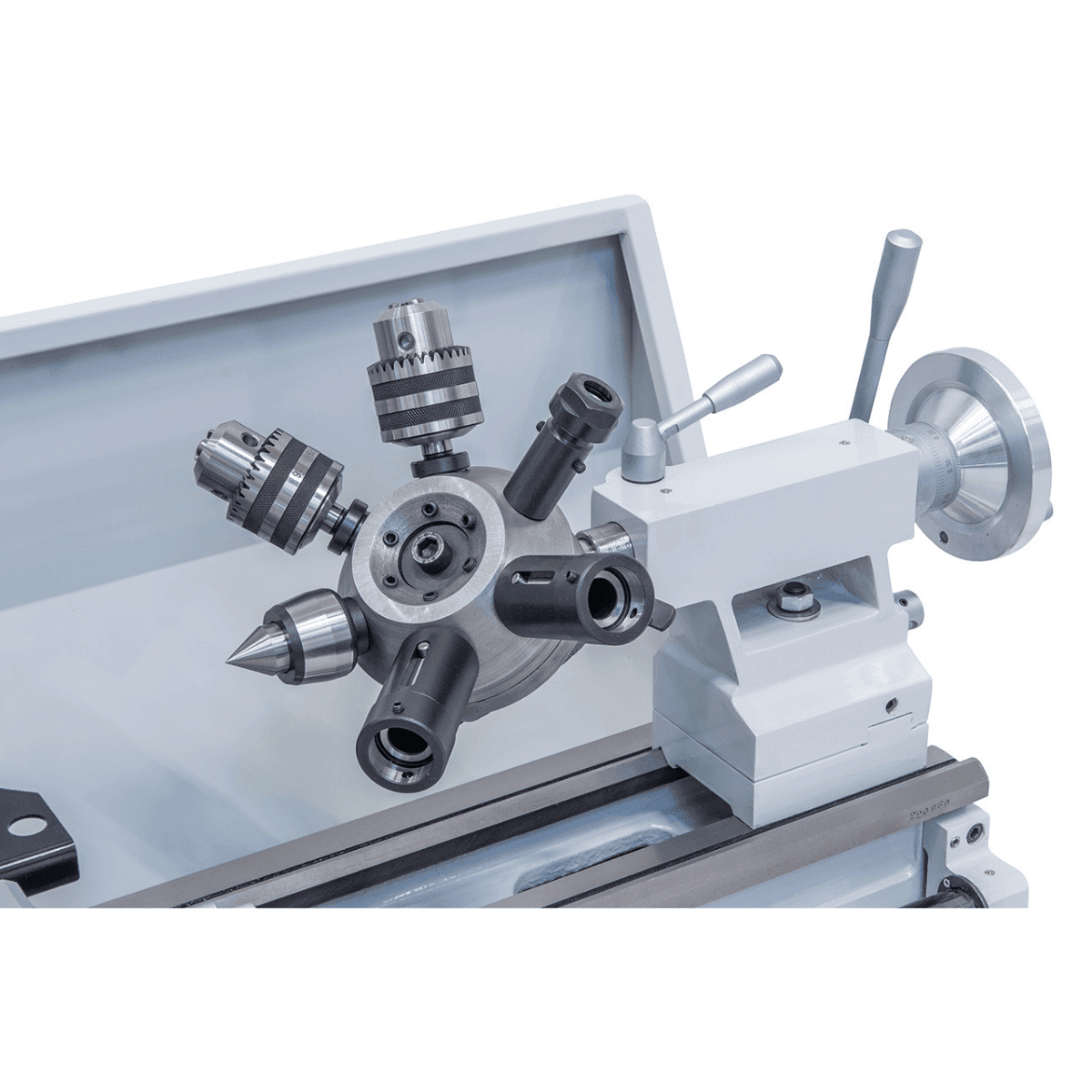

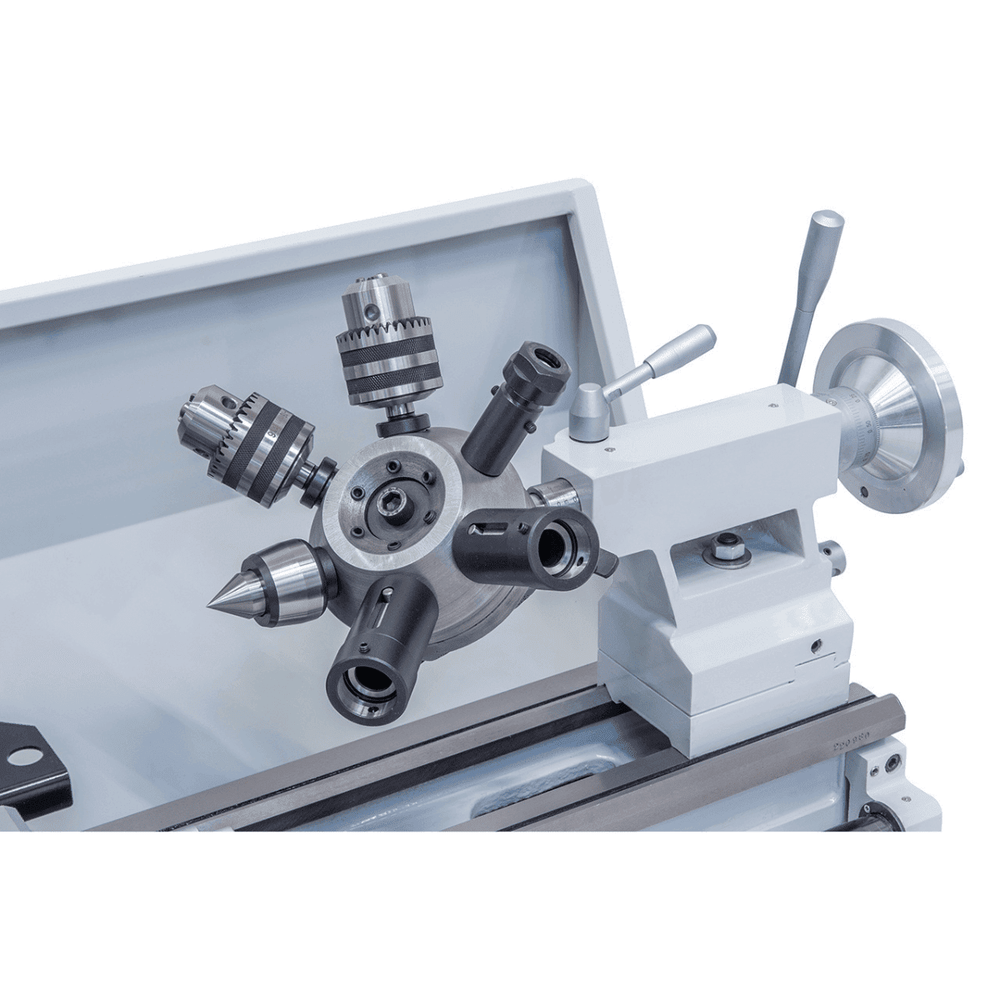

Ja. In plaats van de meegeleverde viervoudige gereedschaphouder kan de Hobby 800 G worden uitgerust met een CM 3-revolver met 6 posities (art.nr. 22-1071), waarmee gereedschappen na elkaar kunnen worden gewisseld bij herhaalde vaste bewerkingscycli. Een alternatief is de Bernardo Gr. 20-snelwisselgereedschaphouder (art.nr. 23-1056B), waarmee afzonderlijke gereedschappen met herhaalbare positionering kunnen worden gewisseld zonder de Z-maat opnieuw in te stellen.

De snelwisselgereedschaphouder wordt aanbevolen voor bewerkingen waarbij regelmatig verschillende gereedschappen (voordraaien, nadraaien, afsteken, draadsnijden) op hetzelfde werkstuk worden afgewisseld. De revolver is geschikter voor vastgelegde cycli met een vaste volgorde van bewerkingen. Beide accessoires zijn verkrijgbaar bij Krollit.

Levert Krollit technische ondersteuning en originele Bernardo-onderdelen voor de Hobby 800 G?

Krollit, officieel Bernardo-distributeur sinds 2007, biedt technische ondersteuning in het Italiaans en technische documentatie (bedienings- en onderhoudshandleiding, onderdelenlijst), en verwerkt bestellingen van originele Bernardo-onderdelen en -accessoires vanuit zijn vestiging in Monteforte Irpino (AV). Contact: +39 0825-1494022.

De beschikbaarheid van de accessoires in de accessoiretabel kan rechtstreeks op Krollit worden gecontroleerd. Voor het kiezen van het meest geschikte accessoire voor uw bewerkingscyclus biedt de technische dienst van Krollit ondersteuning in het Italiaans, zowel voor als na aankoop.
