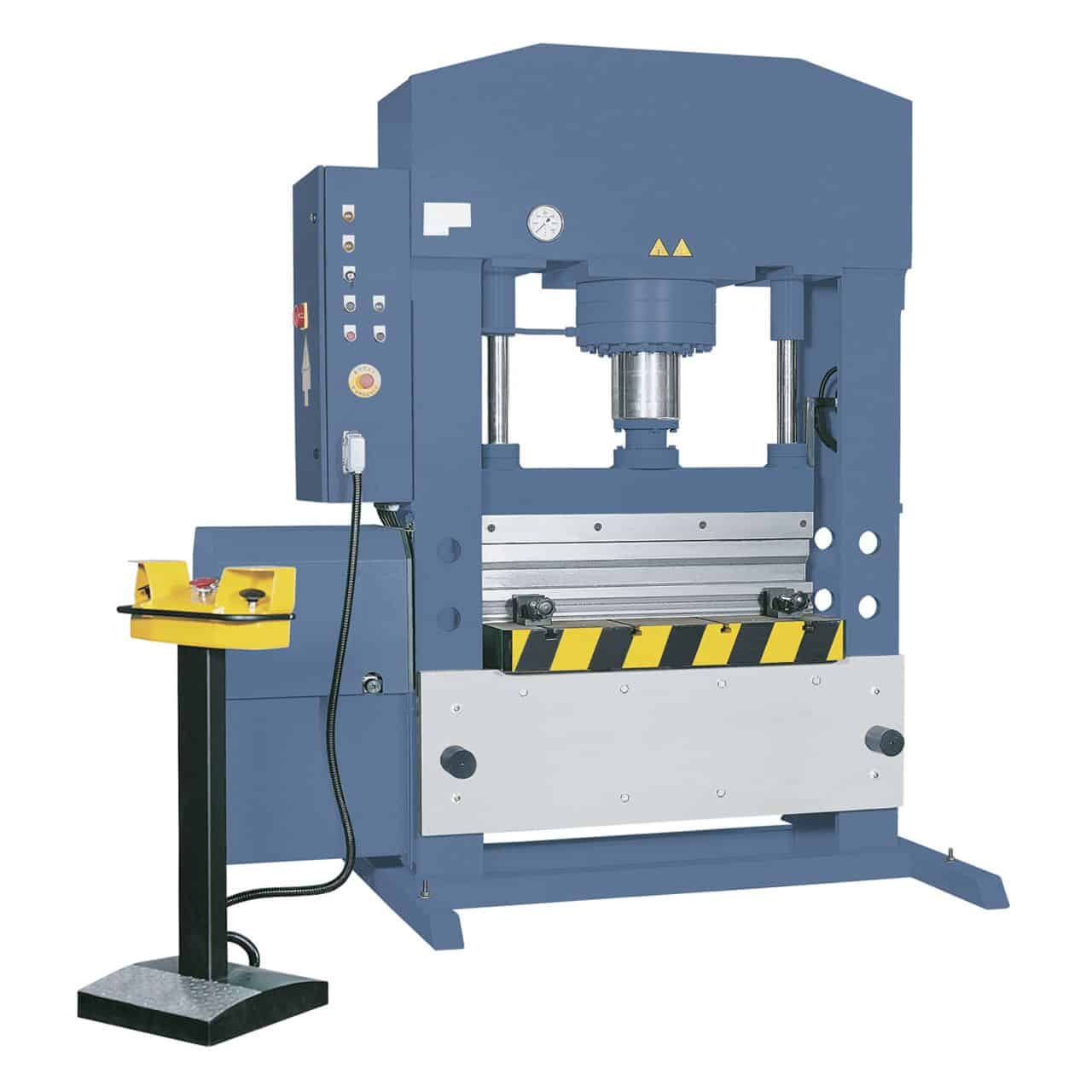

Pers industrieel hydraulisch universeel Bernardo AP 1520-100 – 100 ton, larghezza 1.520 mm, motor 7,5 kW

De Bernardo AP 1520-100 universele hydraulische industriële pers biedt een perskracht van 100 ton, een werkbreedte van 1520 mm, een werkhoogte van 325 mm, een ondertafel van 500 x 1520 mm met een doorlopend gat van 100 mm diameter, een zuigerslag van 300 mm, een buigcapaciteit tot 8 mm, instelbare snelheden (vooruit 8 mm/sec, werken 5 mm/sec, terug 10 mm/sec), een 7,5 kW motor en een solide gietijzeren constructie. Gewicht: 3300 kg. Geschikt voor het buigen, stempelen en richten van werkstukken met een grote breedte. Gemaakt in Oostenrijk, gedistribueerd in Italië door Krollit als officiële Bernardo-distributeur sinds 2007.

• Drukkracht: 100 ton
• Effectieve werkbreedte: 1.520 mm
• Effectieve werkhoogte: 325 mm
• Ondertafel: 500 × 1.520 mm met doorlopend gat Ø 100 mm
• Buigcapaciteit: tot 8 mm
• Motor: 7,5 kW – 400V driefase
• Gewicht: ca. 3.300 kg

Wie gebruikt de AP 1520-100 en waarvoor

De Bernardo AP 1520-100 is de universele hydraulische industriële pers, ontworpen voor grote onderdelen tot 1.520 mm breed. Met een kracht van 100 ton verdeeld over een tafel van 500 x 1.520 mm is het de ideale keuze voor werkplaatsen die regelmatig brede componenten verwerken: lichte metalen frames, standaard plaatwerk van 1.500 mm, industriële panelen en lange profielen. De effectieve breedte van 1.520 mm onderscheidt hem van de AP 1020 (1.020 mm): hierdoor kan hij onderdelen in één bewerking verwerken die de 1020 in meerdere stappen zou moeten verwerken of anderszins niet zou kunnen verwerken. De effectieve hoogte van 325 mm (versus 275 mm voor de AP 1020) biedt meer verticale ruimte voor hoge mallen en ruime apparatuur. De capaciteit van 100 ton is geschikt voor brede werkstukken met verdeelde druk: voor grote werkstukken die een hoge, geconcentreerde druk vereisen, is de AP 1520-150 de perfecte maat. In de werkplaatsen van Krollit-klanten wordt deze machine gekozen door kleine tot middelgrote timmerbedrijven, fabrikanten van metalen frames, industriële paneelbouwers en werkplaatsen die plaatmetaal van standaardafmetingen verwerken.

Zijn plaats in het Bernardo-assortiment

Binnen het AP-assortiment universele persen is de AP 1520-100 het model met de grootste breedte (1.520 mm) en het laagste tonnage (100 t). Bovenaan staat de AP 1520-150 (zelfde breedte 1520 mm, 150 t, 11 kW motor): voor toepassingen die meer kracht over dezelfde breedte vereisen. Daarnaast staat de AP 1020-150 (1020 mm breedte, 150 t): voor smallere werkstukken met een grotere kracht. De keuze tussen de AP 1520-100 en de AP 1020-150 hangt af van de afweging tussen breedte en kracht. Voor brede werkstukken (meer dan 1 meter) is de 1520-100 een must; voor smallere werkstukken die meer kracht vereisen, is de 1020-150 de beste keuze. Voor wie beide wil (1520 mm breedte + 150 t kracht), is de AP 1520-150 de beste optie. Het prijsverschil tussen de drie modellen is evenredig met het vermogen/de grootte.

Krollit Logistiek en Ondersteuning

Bernardo levert binnen 5-9 werkdagen (7 dagen in het zuiden). Met een laadvermogen van 3.300 kg is een kraan of heftruck met voldoende capaciteit vereist. Afmetingen: 2.650 × 1.400 × 2.250 mm: controleer de toegang tot de werkplaats. Originele Bernardo gereedschappen, reserveonderdelen en accessoires zijn uit voorraad leverbaar en worden binnen 3-5 werkdagen verzonden. Italiaanse klantenservice beschikbaar.

Voor wie is de AP 1520-100 bedoeld?

Profiel	Compatibiliteit	Reden
Enthousiaste hobbyist	Niet gespecificeerd	Industriële machine met een gewicht van 3300 kg en een 400V driefasenvoeding. Uitsluitend voor professioneel gebruik.
Lichte tot middelzware timmerwerkplaats	Aanbevolen	Met een bruikbare breedte van 1520 mm kunnen standaard frames en panelen worden bewerkt. 100 ton is voldoende voor de meeste perswerkzaamheden over een grote breedte.
Paneelproductie / framebouw	Aanbevolen	Voor onderdelen met een breedte van meer dan 1 meter is de AP 1520-100 de juiste keuze. Deze machine heeft een buigcapaciteit van maximaal 8 mm over breedtes tot 1,5 meter.

Niet geschikt voor: toepassingen die meer dan 100 ton over dezelfde breedte vereisen (overweeg de AP 1520-150 met 150 ton); onderdelen met een effectieve breedte van meer dan 1520 mm (overweeg de DKS-portaalmachines); massaproductie van lange plaatmetalen (geef de voorkeur aan speciale AKPL-buigmachines); werkplaatsen zonder een 400V driefasenstroomaansluiting.

Perscapaciteit

Specificatie	Waarde
Maximale perskracht	100 ton
Zuigerslag	300 mm
Effectieve werkbreedte	1.520 mm
Effectieve werkhoogte	325 mm
Buigcapaciteit	tot 8 mm

Tafel

Specificeren	Waarde
Onderste tafel	500 × 1.520 mm
Doorvoergat voor tafel	Ø 100 mm

Snelheid

Specificeren	Waarde
Voorwaartse snelheid	8 mm/sec
Werksnelheid	5 mm/sec
Retoursnelheid	10 mm/sec

Motor en voeding

Specificaties	Waarde
Motorvermogen	7,5 kW
Voeding	400V – 50Hz – driefase

Afmetingen en gewicht

Specificeren	Waarde
Afmetingen machine (L × B × H)	2.650 × 1.400 × 2.250 mm
Nettogewicht	ongeveer 3300 kg
Framemateriaal	Massief gietijzer

Conformiteit

Specificatie	Waarde
Markering	CE
Richtlijn	Machinerichtlijn 2006/42/EG

Standaarduitrusting

• Bernardo AP 1520-100 universele hydraulische pers
• Ondertafel met gat Ø 100 mm doorvoergat
• Geïntegreerd hydraulisch systeem
• Universele veiligheidsvoorzieningen
• Gereedschaps- en trekstangset

Veelgestelde vragen

Wanneer is het zinvol om voor de AP 1520-100 te kiezen in plaats van de AP 1020-150?

Wanneer de breedte van de werkstukken de belangrijkste beperking is. De 1520-100 heeft een 500 mm grotere effectieve breedte, maar 50 ton minder. Voor werkstukken van meer dan 1 meter is de 1520-100 een must; voor smallere werkstukken biedt de 1020-150 meer vermogen.

De keuze is strategisch en hangt af van de typische werkzaamheden in de werkplaats. Voor fabrikanten van panelen, frames en plaatwerk met een standaardbreedte van 1500 mm is de 1520-100 de juiste maat. Voor werkplaatsen die voornamelijk smalle mechanische componenten (assen, profielen, steunen) bewerken, is de 1020-150 de betere keuze. Wie geen compromissen wil sluiten, kan kiezen voor de AP 1520-150, die beide eigenschappen combineert, maar wel duurder is.

Is 100 ton voldoende voor zo'n grote breedte?

Bij een gelijkmatig verdeelde druk over de breedte van 1520 mm, ja. Bij een geconcentreerde druk op één punt is 100 ton de limiet: voor zeer hoge concentraties kunt u de AP 1520-150 met 150 ton overwegen.

De werkelijke druk op het werkstuk is afhankelijk van het contactoppervlak: 100 ton geconcentreerd op 100 cm² produceert een druk van 10 t/cm², dezelfde waarde bij 1.000 cm² is 100 kg/cm². Voor verdeeld persen is de 1520-100 de juiste maat. Voor dieptrekken of geconcentreerd krimpen is de 1520-150 de voorkeurswijze.

Kan ik de AP 1520-100 gebruiken om lange plaatmetalen te buigen?

Voor incidenteel buigen, ja, tot 8 mm dikte en lengtes tot 1.520 mm. Voor massaproductiebuigen kunt u AKPL kantbanken met cilindersynchronisatie en NC-besturing overwegen. De AP is een universele kantbank, geen specifieke kantbank: hij buigt plaatmetaal correct binnen zijn capaciteit, maar mist de specifieke eigenschappen van de AKPL (cilindersynchronisatie, kogelspindel-terugslag, NC-besturing). Voor werkplaatsen waar buigen de primaire activiteit is, is de AKPL de voorkeur; voor gemengde werkplaatsen met incidenteel buigen is de AP voldoende.

Werkt de AP 1520-100 met een standaard industriële meter?

Ja. De 7,5 kW motor (minder krachtig dan de 11 kW motor van de AP 150) wordt gevoed door standaard industriële meters. Dit is een voordeel ten opzichte van de AP 1520-150.

Het stroomverbruik van de 7,5 kW motor kan worden beheerd door standaard industriële panelen zonder speciale dimensionering. Voor werkplaatsen met een beperkt vermogen is de AP 1520-100 een voordeligere keuze dan de AP 1520-150 (11 kW motor). Het verschil in stroomverbruik over tijd kan aanzienlijk zijn voor werkplaatsen met intensief gebruik.

De aanvoersnelheid van 8 mm/sec is lager dan die van de AP 1020-150 (10 mm/sec). Waarom?

Het verschil zit hem in de motor: 7,5 kW versus 11 kW. Bij dezelfde pompdebiet levert de minder krachtige motor iets lagere snelheden. Het is een afweging tussen kosten (motor) en snelheid.

Bij snelle serieproductie vertaalt het verschil tussen 8 en 10 mm/sec zich in iets langere cyclustijden (8-10% langere cyclustijd). Bij intermitterend gebruik is het verschil verwaarloosbaar. De AP 1520-100 met een 7,5 kW motor is ontworpen voor standaard dagelijks gebruik, niet voor geautomatiseerde productie op hoge snelheid.
