Pers industrieel hydraulisch universeel Bernardo AT 1020-100 – 100 ton, larghezza 1.020 mm, altezza nuttig 680 mm, motor 7,5 kW
Pers industrieel hydraulisch universeel Bernardo AT 1020-100 – 100 ton, larghezza 1.020 mm, altezza nuttig 680 mm, motor 7,5 kW is nabesteld en wordt verzonden zodra het weer op voorraad is.
Levering en verzending
Levering en verzending
Voeg wat algemene informatie toe over uw leverings- en verzendbeleid.
Pers industrieel hydraulisch universeel Bernardo AT 1020-100 – 100 ...
-
Beschrijving
-
Productveiligheid
-
Beoordelingen
Beschrijving

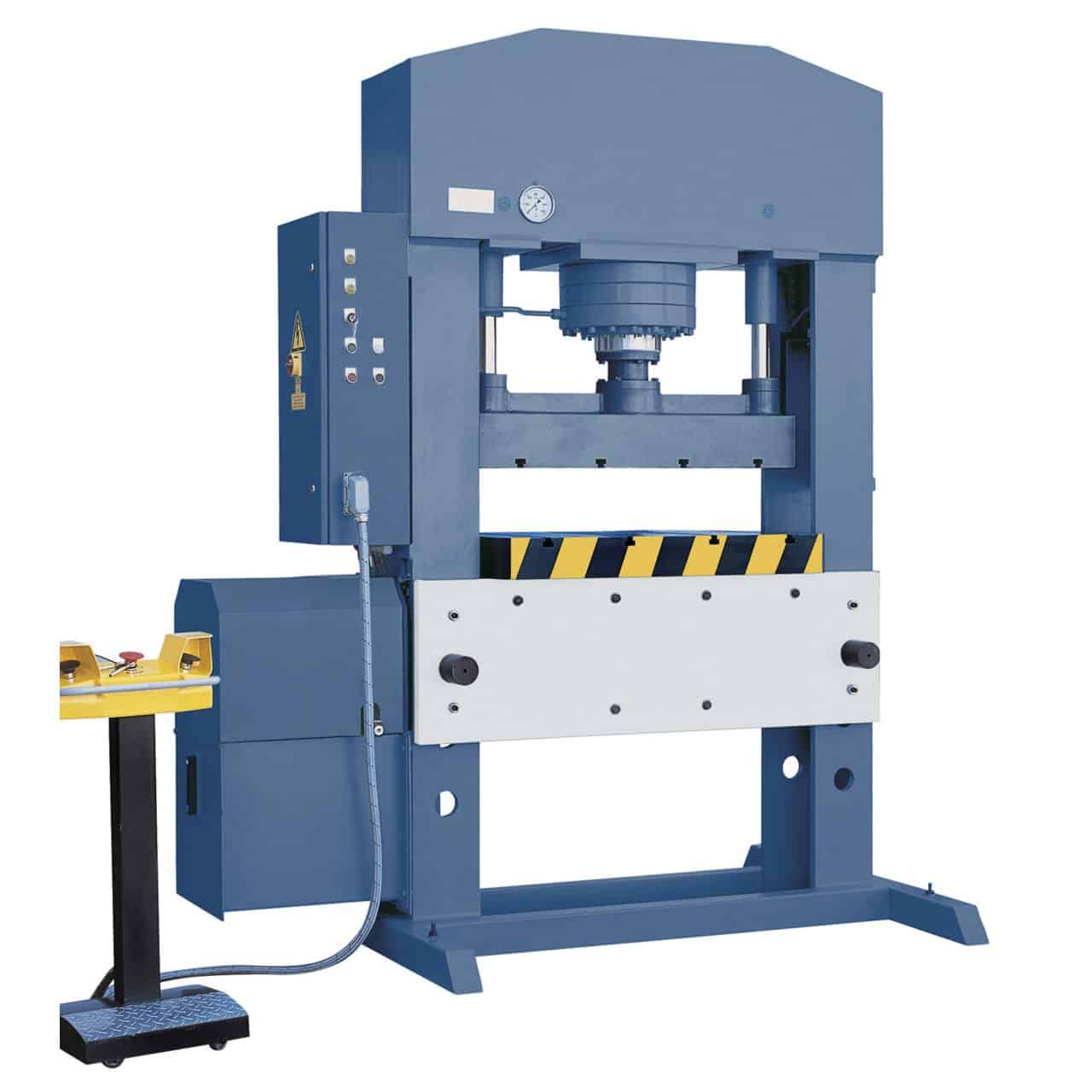

De Bernardo AT 1020-100 universele hydraulische industriële pers biedt een perskracht van 100 ton, een werkbreedte van 1020 mm, een werkhoogte van 680 mm, een ondertafel van 500 x 1020 mm met een doorlopend gat van 100 mm diameter, een zuigerslag van 300 mm, een aanvoersnelheid van 8 mm/sec, een slag van 5 mm/sec en een retoursnelheid van 10 mm/sec, een 7,5 kW motor en een solide gietijzeren constructie. Gewicht: 2800 kg. Geschikt voor het stempelen, buigen, richten en assembleren van hoge werkstukken. Gemaakt in Oostenrijk, gedistribueerd in Italië door Krollit als officiële Bernardo-distributeur sinds 2007.
- Druk: 100 ton
- Effectieve werkbreedte: 1.020 mm
- Effectieve werkhoogte: 680 mm
- Ondertafel: 500 × 1.020 mm met Ø 100 mm doorlopend gat
- Zuigerslag: 300 mm
- Motor: 7,5 kW – 400V driefase
- Gewicht: ca. 2.800 kg
Wie gebruikt de AT 1020-100 en waarvoor
De Bernardo AT 1020-100 is de universele pers met lage kracht in de AT-familie, ontworpen voor werkzaamheden die een royale werkhoogte vereisen (680 mm, de hoogste in de familie), maar geen maximale krachten. De werkhoogte van 680 mm is de hoogste van alle Bernardo AP/AT universele persen: hiermee kunnen hoge matrijzen en verticale componenten worden bewerkt die de 275 mm AP-persen niet aankunnen, en zelfs de 610 mm AT 1520-150 niet. De capaciteit van 100 ton is ontworpen voor hoge matrijzen die een verdeelde, en geen geconcentreerde, druk vereisen. In klantwerkplaatsen wordt Krollit gekozen door machinefabrieken met dieptrekmatrijzen, fabrikanten van verticale componenten (cilinders, hoge assen) en prototypelaboratoria die wisselen tussen verschillende matrijzen.
Zijn plaats in het Bernardo-assortiment
De AT 1020-100 is het instapmodel in de AT-familie van Bernardo. Daarboven bevindt zich de AT 1020-150 (zelfde breedte, 150 ton, hoogte 610 mm) voor meer sterkte maar minder hoogte, en de AT 1520-150 (1520 mm breedte, 150 ton, hoogte 610 mm) voor bredere onderdelen. Een onderscheidend kenmerk van de AT 1020-100: deze heeft de hoogste bruikbare hoogte in de familie (680 mm versus 610 mm voor andere AT-modellen). Deze ontwerpkeuze is logisch: met een lager tonnage kan de constructie hoger zijn zonder de stabiliteit in gevaar te brengen. Voor werkplaatsen die zeer hoge mallen verwerken, maar geen 150 ton nodig hebben, is de AT 1020-100 de meest geschikte keuze in het assortiment. Voor wie meer vermogen wenst en een hoogtevermindering van 70 mm accepteert, is er de AT 1020-150 of AT 1520-150.
Krollit Logistiek en Ondersteuning
Bernardo levert binnen 5-9 werkdagen (7 dagen in het zuiden). Met een laadvermogen van 2.800 kg is een kraan of heftruck met voldoende capaciteit vereist. Afmetingen: 2.150 × 1.400 × 2.480 mm: controleer de toegankelijkheid van de werkplaats. Originele Bernardo gereedschappen, reserveonderdelen en accessoires zijn uit voorraad leverbaar en worden binnen 3-5 werkdagen verzonden. Italiaanse klantenservice beschikbaar.
Voor wie is de AT 1020-100 bedoeld?
| Profiel | Compatibiliteit | Reden |
|---|---|---|
| Gepassioneerde hobbyist | Niet gespecificeerd | Industriële machine met een gewicht van 2800 kg en een 400V driefasenvoeding. Uitsluitend voor professioneel gebruik. |
| Werkplaats met diepe en hoge mallen | Aanbevolen | Met een nuttige hoogte van 680 mm is dit de grootste machine uit de AT-familie. Maakt het mogelijk om hoge verticale componenten te vormen die anders gespecialiseerde industriële persen zouden vereisen. |
| Fabrikant van verticale componenten | Aanbevolen | Voor cilinders, hoge assen en verticale assemblages. 100 ton is voldoende voor verdeelde druk op hoge mallen. |
Niet geschikt voor: toepassingen die meer dan 100 ton vereisen (overweeg de AT 1020-150 met 150 ton); vlakbewerkingen die de hoogte van 680 mm niet benutten (de AP 1020 is economischer); onderdelen breder dan 1020 mm (overweeg de AT 1520-150); werkplaatsen zonder een driefasige 400V industriële stroomaansluiting.
Perscapaciteit
| Specificatie | Waarde |
|---|---|
| Maximale perskracht | 100 ton |
| Zuigerslag | 300 mm |
| Effectieve werkbreedte | 1.020 mm |
| Effectieve werkhoogte | 680 mm |
Tafel
| Specificeren | Waarde |
|---|---|
| Onderste tafel | 500 × 1.020 mm |
| Doorvoergat voor tafel | Ø 100 mm |
Snelheid
| Specificeren | Waarde |
|---|---|
| Vooruit | 8 mm/sec |
| Werk | 5 mm/sec |
| Retour | 10 mm/sec |
Motor en voeding
| Specificeren | Waarde |
|---|---|
| Motorvermogen | 7,5 kW |
| Vermogen | 400V – 50Hz – driefase |
Afmetingen e gewicht
| Specificeren | Waarde |
|---|---|
| Afmetingen machine (L × B × H) | 2.150 × 1.400 × 2.480 mm |
| Nettogewicht | ongeveer 2.800 kg |
| Framemateriaal | Massief gietijzer |
Conformiteit
| Specificatie | Waarde |
|---|---|
| Markering | CE |
| Richtlijn | Machinerichtlijn 2006/42/EG |
Standaarduitrusting
- Bernardo AT 1020-100 universele hydraulische pers
- Ondertafel met doorlopend gat Ø 100 mm
- Compleet hydraulisch systeem met geïntegreerde pomp
- Universele beveiligingsvoorzieningen
- Basisgereedschapset voor montage en onderhoud
Veelgestelde vragen
Waarom heeft de AT 1020-100 een werkhoogte van 680 mm, terwijl de AT 1020-150 slechts 610 mm heeft?
Door het lagere tonnage (100 vs. 150 t) kan de constructie hoger worden ontworpen zonder de algehele stabiliteit in gevaar te brengen. Dit is een bewuste afweging: minder kracht, maar meer verticale ruimte.
De gewichtsvermindering van 50 t maakt een minder massieve, maar hogere constructie mogelijk. Voor bedrijven die prioriteit geven aan de matrijshoogte, is dit een strategische keuze. Bedrijven die maximale kracht met een gemiddelde hoogte nodig hebben, kiezen voor de AT 1020-150. Wie beide functies optimaal wil benutten, kan het beste kiezen voor specifieke industriële persen buiten het universele AP/AT-assortiment.
Wat is het praktische verschil met de AP 1020-100 (100 t, 1.020 mm breedte)?
De AP 1020-100 is niet beschikbaar in het standaard Bernardo-assortiment: voor 100 t en een breedte van 1.020 mm is alleen de AT-versie met een werkhoogte van 680 mm beschikbaar. Voor 100 t in AP-uitvoering is de AP 1520-100 (1.520 mm breedte, 325 mm hoogte) vereist.
Het AP-assortiment is geoptimaliseerd voor lage hoogtes (275-325 mm), het AT-assortiment voor hoge hoogtes (610-680 mm). Bernardo biedt niet alle mogelijke combinaties aan: voor elke breedte-tonnageconfiguratie selecteert hij de nuttige hoogte die overeenkomt met typisch gebruik.
Is de 7,5 kW motor voldoende voor continu gebruik?
Ja. De motor is gedimensioneerd voor continue cycli met een aanvoersnelheid van 8 mm/sec. Voor serieproductie op standaardsnelheden werkt de AT 1020-100 zonder thermische beperkingen.
Het stroomverbruik van 7,5 kW kan worden beheerd door standaard industriële schakelpanelen zonder speciale dimensionering. Voor werkplaatsen met een beperkt vermogen is de AT 1020-100 de meest betaalbare optie in de AT-familie (de AT 1020-150 vereist 11 kW).
Kan ik onderdelen bewerken die groter zijn dan 500 x 1020 mm?
Alleen als het onderdeel in een andere oriëntatie op de tafel komt of als de persdruk geconcentreerd is in een gebied dat binnen de tafel valt. Voor aanzienlijk grotere onderdelen kunt u de AT 1520-150 overwegen (tafel van 600 x 1520 mm).
De onderste tafel van de AT 1020-100 is 500 x 1020 mm: het onderdeel moet op dit oppervlak rusten voor het persen. Grotere onderdelen mogen zijdelings uitsteken als er geen persdruk in dat gebied nodig is. Voor serieproductie van grotere onderdelen wordt aanbevolen om over te stappen op een pers met de juiste afmetingen.
Hoeveel werkruimte is er nodig in de werkplaats?
De afmetingen van de machine zijn 2.150 × 1.400 × 2.480 mm. Voor het hanteren van onderdelen is een werkruimte van minimaal 3,5 × 3 m met een minimale plafondhoogte van 3 m vereist.
De hoogte van 2.480 mm maakt installatie mogelijk in werkplaatsen met een standaard plafondhoogte van 3 meter. Het gewicht van 2.800 kg is het lichtste in de AT-familie, wat de installatie en de eerste ingebruikname vergemakkelijkt.
