Magneetkernboormachine Bernardo MD 5075 – Ø 50 mm × 75 mm, 2 marce, diepte kernboren estesa 75 mm, motor 1550 W, gewicht 18 kg

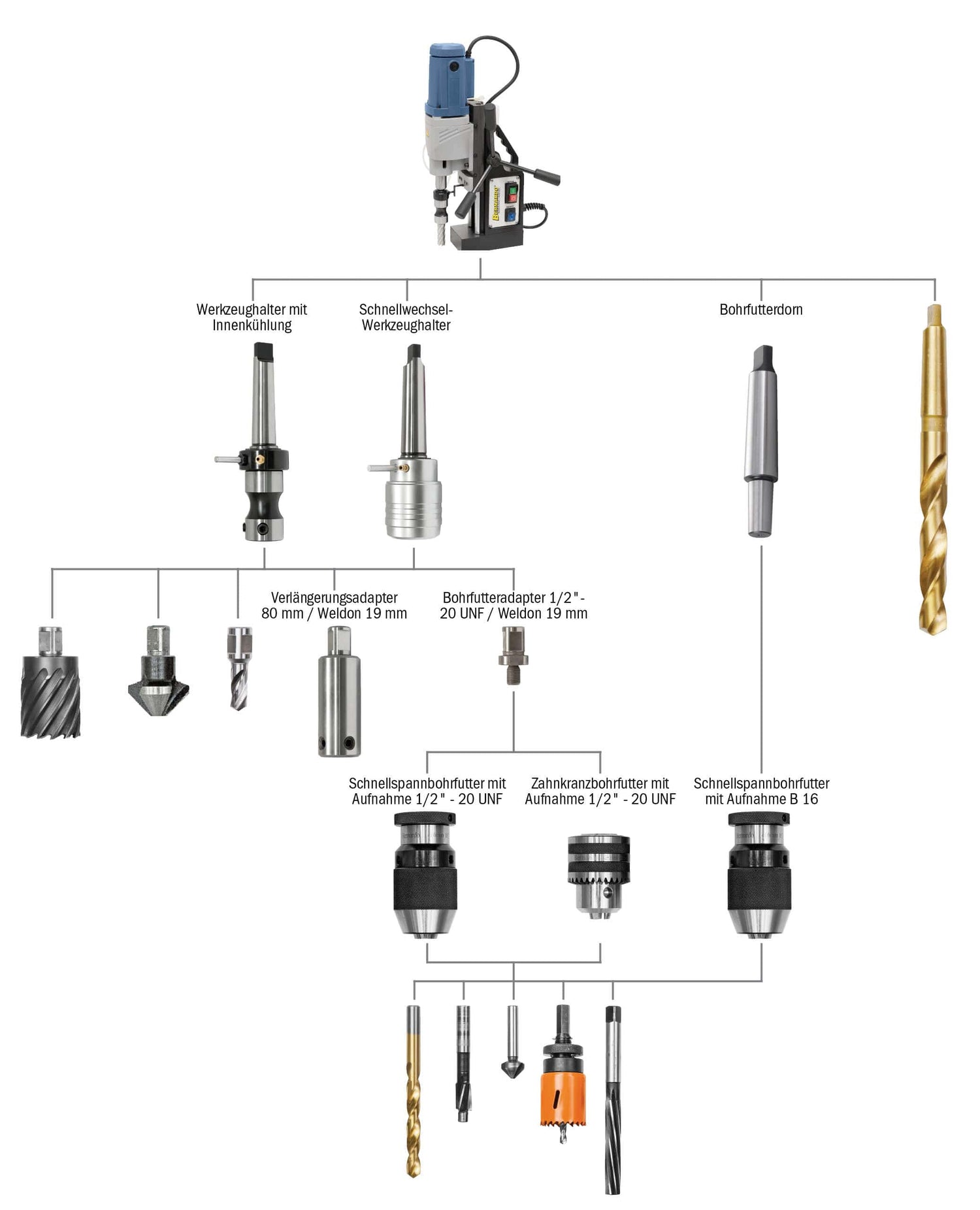

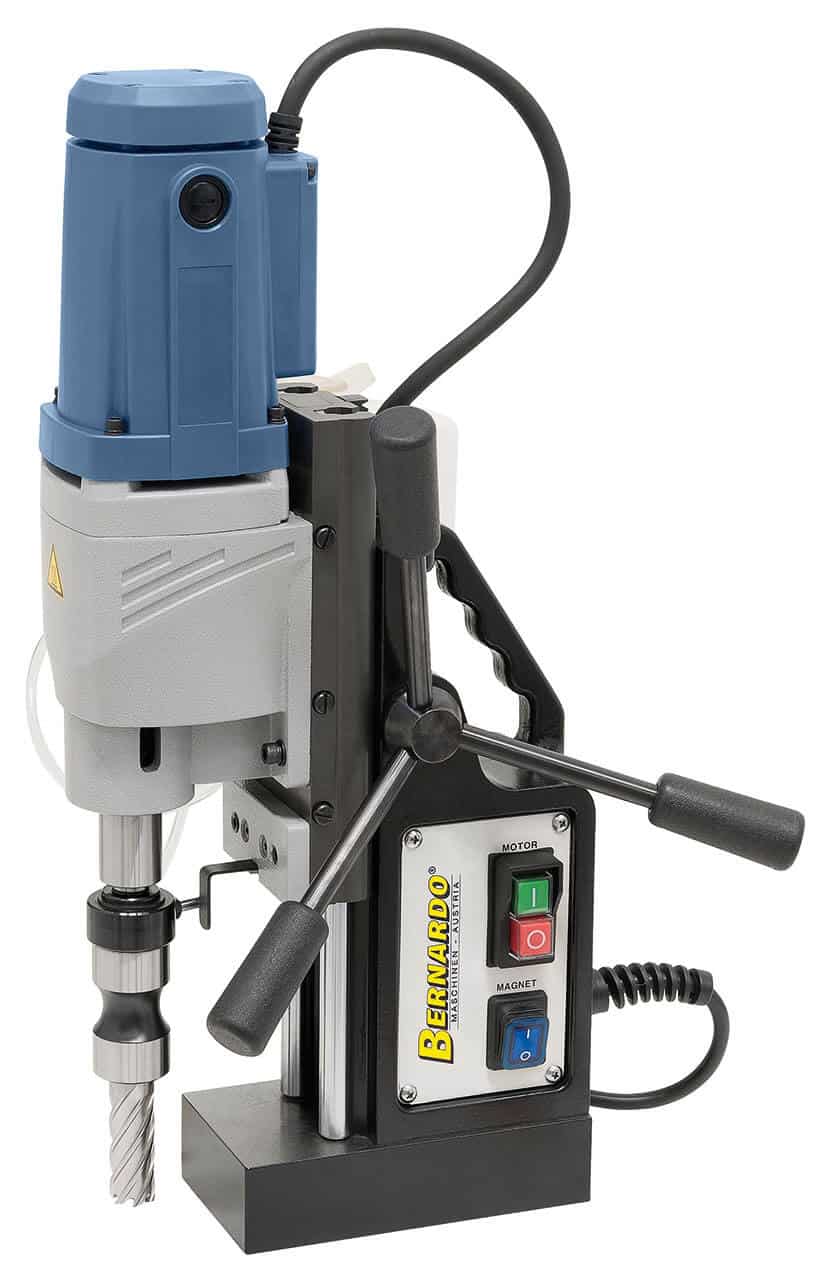

De Bernardo MD 5075 multifunctionele magnetische kernboormachine biedt een boorcapaciteit tot Ø 50 mm met een maximale diepte van 75 mm, een spiraalboorcapaciteit tot Ø 16 mm, een slag van de boorkop van 195 mm, een snelheid van 230/550 tpm (2 versnellingen), een MT 2 spindelaansluiting met een 19 mm Weldon-adapter voor multifunctioneel gereedschap (spiraalboren, ruimers, verzinkers), automatische interne smering met een geïntegreerd reservoir, een elektromagneet met een houdkracht van 12.800 N en een 1550 W, 230 V eenfasige motor. Gewicht 18 kg, afmetingen machine 270 × 300 × 625 mm. Geschikt voor metaalbewerking, machinebouw, de automobielsector, bouwplaatsen en werkplaatsen. Gemaakt in Oostenrijk, gedistribueerd in Italië door Krollit als officiële Bernardo-distributeur sinds 2007.

• Kernboorcapaciteit: Ø 50 mm × diepte 75 mm
• Maximale spiraalboor: Ø 16 mm
• Kopslag: 195 mm
• Spindelsnelheid: 230 / 550 tpm (2 versnellingen)
• Magneetkracht: 12.800 N
• Motor: 1550 W – 230 V eenfase
• Gewicht: ca. 18 kg

Wie gebruikt de MD 5075 en waarvoor

De Bernardo MD 5075 is een draagbare magnetische kernboormachine, ontworpen voor machinefabrieken, metaalbewerkingsbedrijven en bouwplaatsen. De machine is voorzien van een transmissie met twee snelheden (230/550 tpm (2 versnellingen)): de lage versnelling zorgt voor een hoog koppel voor kernboringen met een grote diameter, de hoge versnelling voor sneller boren. De elektromagneet, met een houdkracht van 12.800 N, zorgt voor een veilige bevestiging aan stalen constructies, zelfs in verticale of bovenhandse posities. Een veiligheidsgordel/ketting is standaard inbegrepen. Het automatische interne smeersysteem voert koelvloeistof rechtstreeks naar het gereedschap via de spindel, waardoor de levensduur van kernboren (dure verbruiksartikelen) aanzienlijk wordt verlengd en de kwaliteit van het boorgat verbetert. Met een gewicht van 18 kg en compacte afmetingen (270 × 300 × 625 mm) is de MD 5075 gemakkelijk te transporteren naar de bouwplaats in een kist of plastic container, zonder dat een palletwagen of kraan nodig is. In de werkplaatsen van Krollit-klanten is de MD 5075 de favoriete keuze van metaalbewerkers, autowerkplaatsen, staalconstructiebedrijven, industriële onderhoudsmedewerkers en installateurs op bouwplaatsen.

De plaats van de MD 5075 in het Bernardo-assortiment

Het Bernardo-assortiment magnetische kernboormachines is ingedeeld op basis van kernboorcapaciteit (maximale diameter en diepte) en aandrijftype. Het assortiment omvat 10 modellen, verdeeld over 3 families: Familie E (vaste snelheid): MD 3550 E (Ø 35 mm), MD 3850 (Ø 38 mm), MD 4055 (Ø 40 mm), MD 5050 E (Ø 50 mm). Geschikt voor werkplaatsen met repetitieve standaardbewerkingen op bekende materialen. VD (Digital Variable Speed) serie: MD 3550 VD (Ø 35 mm), MD 5050 VD (Ø 50 mm), MD 6050 VD (Ø 60 mm), MD 9875 VD (Ø 98 mm). Traploos instelbare snelheid, aanpasbaar aan het materiaal, geschikt voor werkplaatsen met diverse bewerkingsprocessen. M (Multi-gear/Multifunction) serie: MD 5075 met 2 versnellingen (Ø 50 mm × 75 mm diepte), TPC 1000 multifunctioneel met tappen tot M18. MD 5075: belangrijkste kenmerk: 75 mm kernboordiepte (vs. 50 mm voor andere MD 5050 modellen). 2-traps transmissie, 230/550 tpm: lage versnelling voor maximaal koppel bij grote diameters, hoge versnelling voor een hogere rotatiesnelheid tijdens het boren. MT 2-aansluiting met Weldon-adapter, ontworpen voor dik metaal.

Krollit Logistiek en Ondersteuning

Bernardo levert binnen 5-9 werkdagen (7 dagen in het zuiden). Met een gewicht van 18 kg wordt de boor verzonden in een plastic kist/container en kan deze gemakkelijk door één persoon worden gehanteerd, zelfs op de werkplek. Originele Bernardo 19 mm Weldon kernboren, boorkoppen, adapters en reserveonderdelen zijn uit voorraad leverbaar en worden binnen 3-5 werkdagen verzonden. Italiaanse klantenservice beschikbaar.

Voor wie is de MD 5075 bedoeld?

Profiel	Compatibiliteit	Reden
Enthousiaste hobbyist	Geschikt	Professionele machine: voor standaard hobbygebruik kan deze te groot zijn. Overweeg eenvoudigere E-modellen.
Zwaar timmerwerk / dikke constructies	Aanbevolen	Kernboordiepte van 75 mm (vs. 50 mm voor andere modellen) voor dikke constructies. 2 versnellingen (230/550 tpm) om het koppel bij grote diameters te optimaliseren.
Industriële constructie-installateur	Aanbevolen	Voor grondplaten, constructieprofielen en werkzaamheden waarbij een diepte groter dan de standaard 50 mm vereist is. MT 2-schacht met Weldon-adapter voor professioneel gereedschap.

Niet geschikt voor: niet-magnetische constructies (aluminium, niet-magnetisch roestvrij staal): de elektromagneet hecht niet; Continu, snel industrieel gebruik (magnetische kernboren zijn ontworpen voor intermitterend gebruik).

Werkcapaciteit

Specificatie	Waarde
Maximale kernboordiameter	Ø 50 mm
Maximale kernboordiepte	75 mm
Maximale spiraalboordiameter	Ø 16 mm
Slag van de boorkop	195 mm

Gereedschapssnelheid en gereedschap

Houder

Specificatie	Waarde
Spindelsnelheid	230 / 550 tpm (2 versnellingen)
Spindelhouder	MT 2
Weldonhouder	19 mm
Afstand Weldon - Basis	140 mm
Spindel - basis	250 mm

Magnetisch basis

Specificeren	Waarde
Magnetische hechtsterkte	N12.800
Afmetingen magnetische basis	178 × 94 × 44 mm

Motor en voeding

Specificeren	Waarde
Vermogensmotor	1550 W
Spanning	230V
Vermogen	Eenfasig

Afmetingen en gewicht

Specificatie	Waarde
Afmetingen machine (L × B × H)	270 × 300 × 625 mm
Gewicht	ongeveer 18 kg

Conformiteit

Specificatie	Waarde
Markering	CE

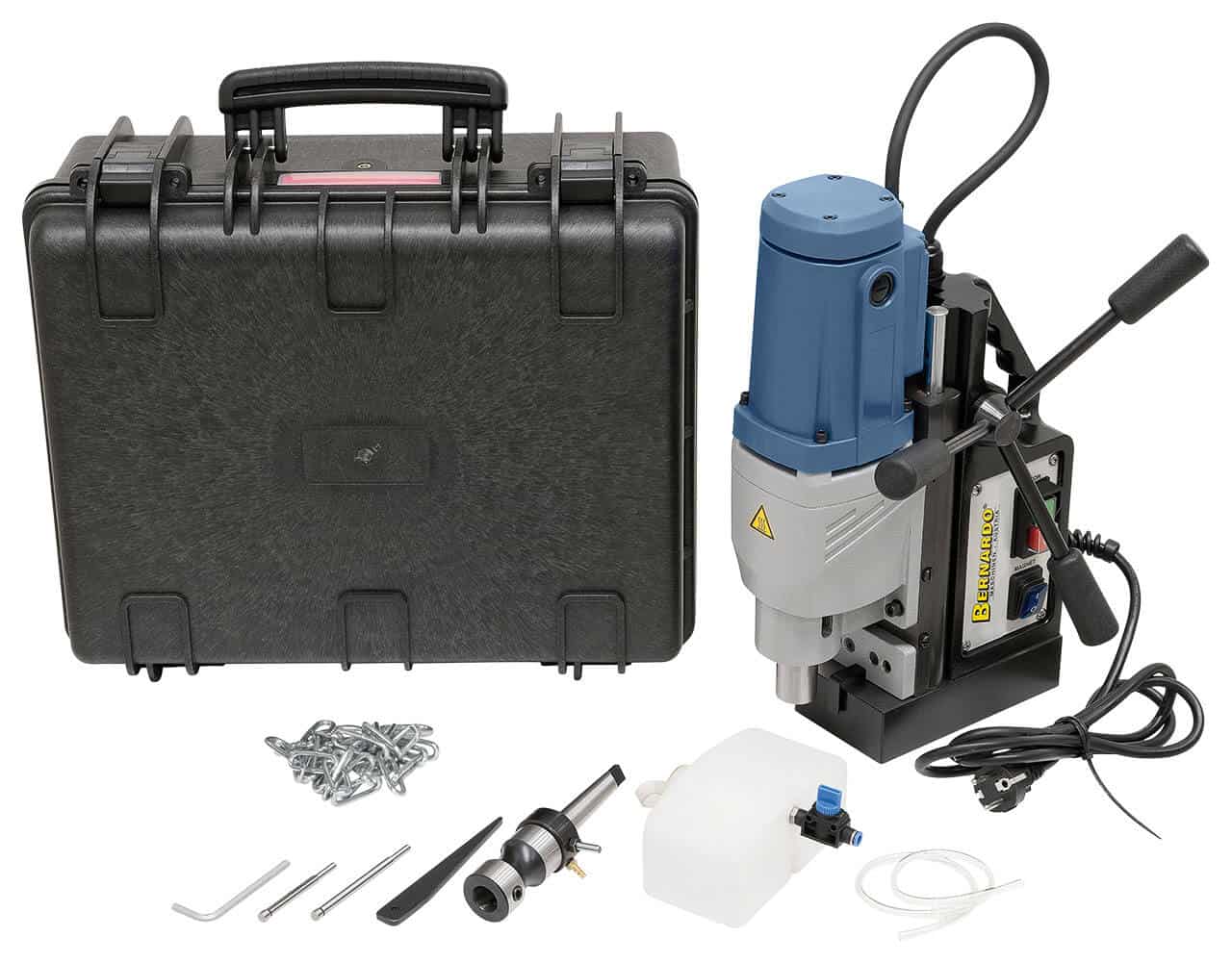

Standaarduitrusting

• Bernardo MD 5075 Magnetische kernboor

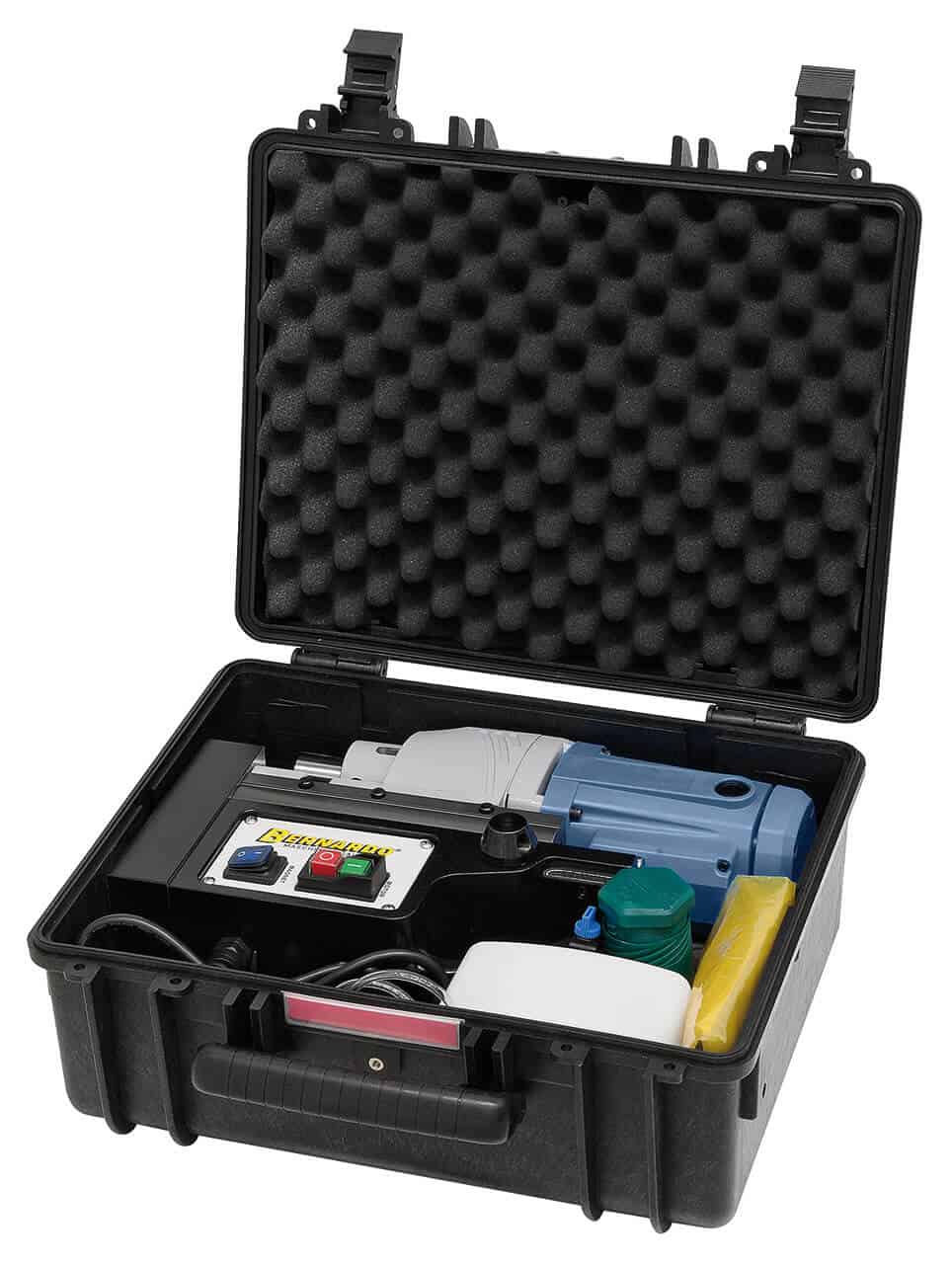

• Kunststof transportcontainer
• Koelvloeistofreservoir
• MT 2 / Weldon 19 mm adapter met interne koeling
• Veiligheidsgordel/ketting voor verticaal en bovenhands gebruik
• Gebruikershandleiding in het Italiaans
• Gereedschapset Service

Veelgestelde vragen

Op welke materialen werkt de MD 5075 elektromagneet?

Alleen op magnetische ferro-materialen: constructiestaal, ijzer en koolstofstaal. Hij werkt niet op aluminium, niet-magnetisch roestvrij staal of non-ferro-materialen.

De elektromagneet creëert het magnetische veld dat de machine aan de constructie bevestigt: zonder ferro-materialen is bevestiging onmogelijk. Voor het werken met aluminium of niet-magnetisch roestvrij staal zijn vaste boormachines of speciale mechanische bevestigingssystemen nodig. Voor de meeste standaard metalen constructies (timmerwerk, frames, profielen) is de elektromagneet het snelste en meest betrouwbare bevestigingssysteem.

Kan ik de kernboor verticaal of bovenhands gebruiken?

Ja, met de meegeleverde veiligheidsgordel/ketting. De magnetische kracht van 12.800 N is ontworpen om het gereedschap in elke positie te houden, maar veiligheid vereist altijd een extra mechanische beveiliging.

De elektromagneet houdt het gereedschap op zijn plaats, zelfs bij een kortstondige stroomuitval, gedurende de paar seconden die nodig zijn om te voorkomen dat het valt. Bij een langdurige stroomuitval (gescheurde kabel, stroomuitval) is de veiligheidsgordel/ketting echter het enige betrouwbare systeem. Standaard veiligheidsprocedures vereisen ALTIJD een mechanische beveiliging naast de elektromagneet, ongeacht de nominale kleefkracht.

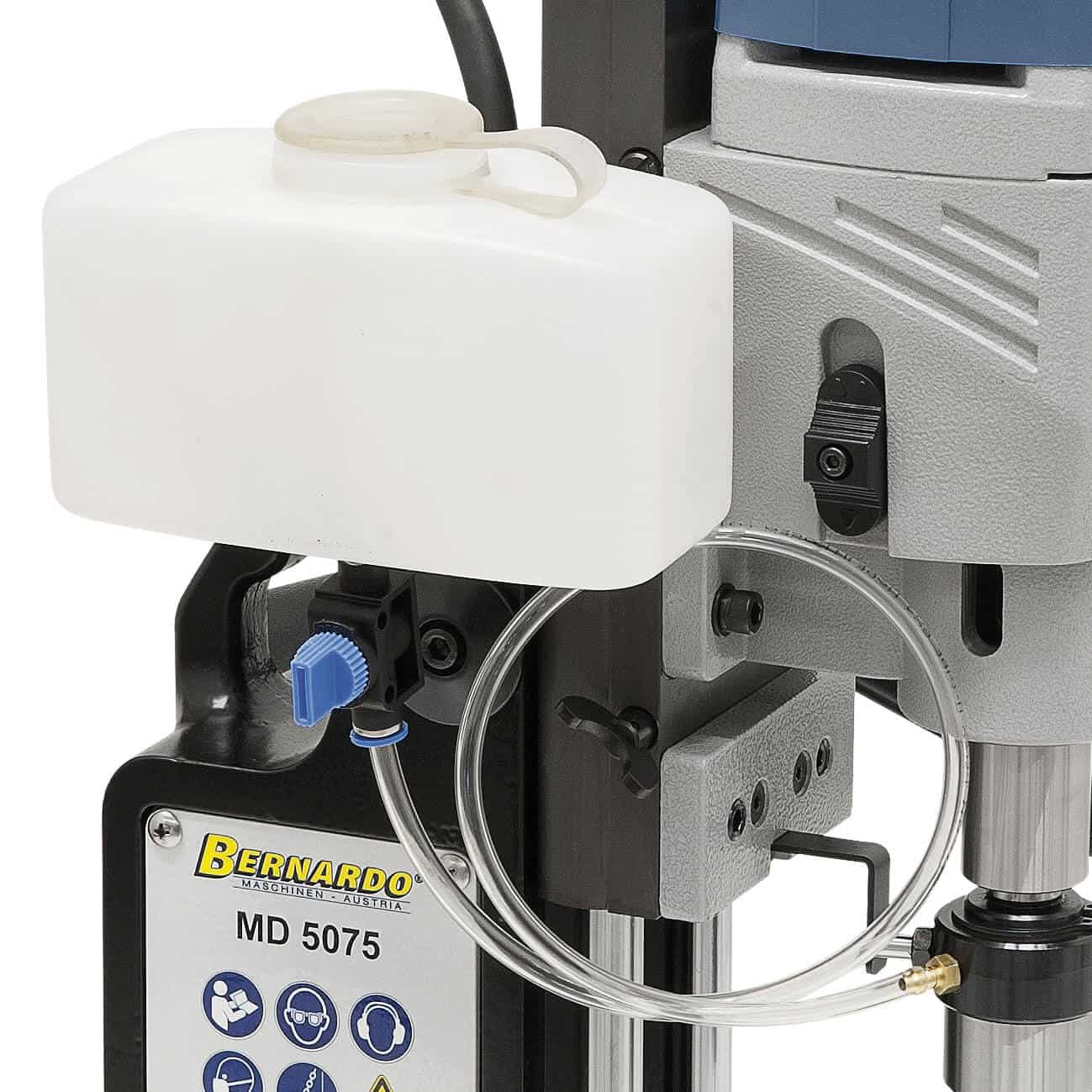

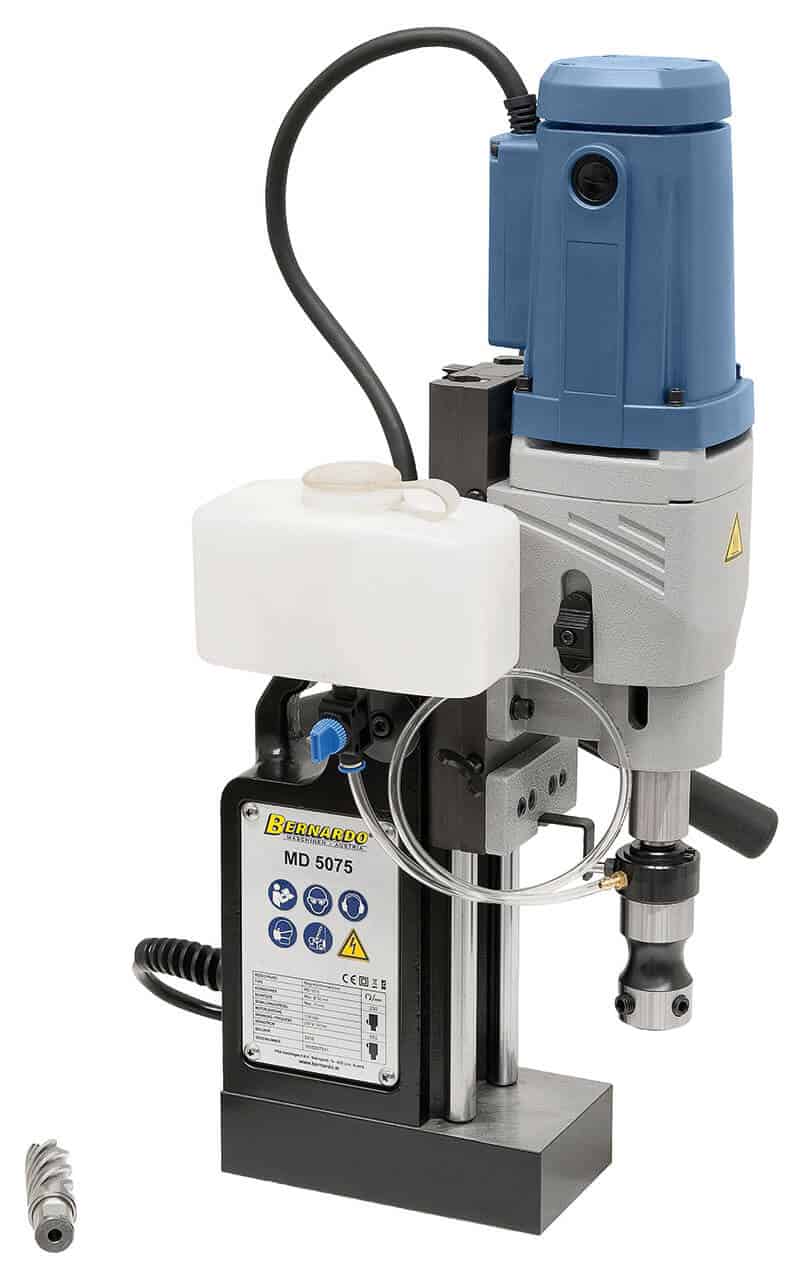

Hoe werkt het automatische interne smeersysteem?

De koelvloeistof (olie-wateremulsie of speciale metaalbewerkingsolie) komt uit een geïntegreerd reservoir en wordt via een intern kanaal rechtstreeks naar het midden van het gereedschap geleid. Het werkt in elke positie (zelfs boven het hoofd) door zwaartekracht of druk.

Interne koeling verlengt de levensduur van kernboren (dure verbruiksartikelen) aanzienlijk door wrijving te verminderen en warmte af te voeren. Zonder koeling gaan de boren 30-50 gaten mee; met koeling 100-200 gaten. Koelvloeistof is niet inbegrepen; deze is verkrijgbaar bij standaard industriële leveranciers.

Is de 19 mm Weldon-schacht een universele standaard?

Ja. De 19 mm Weldon-schacht is de internationale standaard voor kernboren: de meeste commerciële boren (Karnasch, Magbohrer, Rotabroach, BDS, enz.) gebruiken deze schacht. Alle boren hebben een 19 mm Weldon-pen voor snelle bevestiging met een zijdelingse drukschroef.

Voor werkplaatsen met boren van andere merken of standaarden kunnen adapters worden gebruikt. Voor toekomstige investeringen is de 19 mm Weldon de meest populaire keuze met het grootste aanbod op de markt.

Originele Bernardo-kernboren hebben een Weldon-schacht van 19 mm en zijn uit voorraad leverbaar met verzending binnen 3-5 werkdagen.

Hoeveel verbruikt de motor bij intermitterend gebruik?

De 1550 W-motor verbruikt doorgaans 1,6-1,8 kWh per effectief uur. Bij intermitterend, ambachtelijk gebruik (1-2 minuten per gat, pauzes tussen de gaten) is het gemiddelde verbruik 0,3-0,5 kWh/uur.

De motor werkt alleen tijdens het boren; tussen de gaten wordt hij uitgeschakeld. Voor werkplaatsen met hoge elektriciteitskosten is het verbruik verwaarloosbaar. De kernboormachine is een energiezuinige machine: het nominale vermogen wordt alleen gebruikt tijdens de minuten van daadwerkelijke bewerking. Voor intensief continu gebruik wordt een standaard industriële meter aanbevolen.
