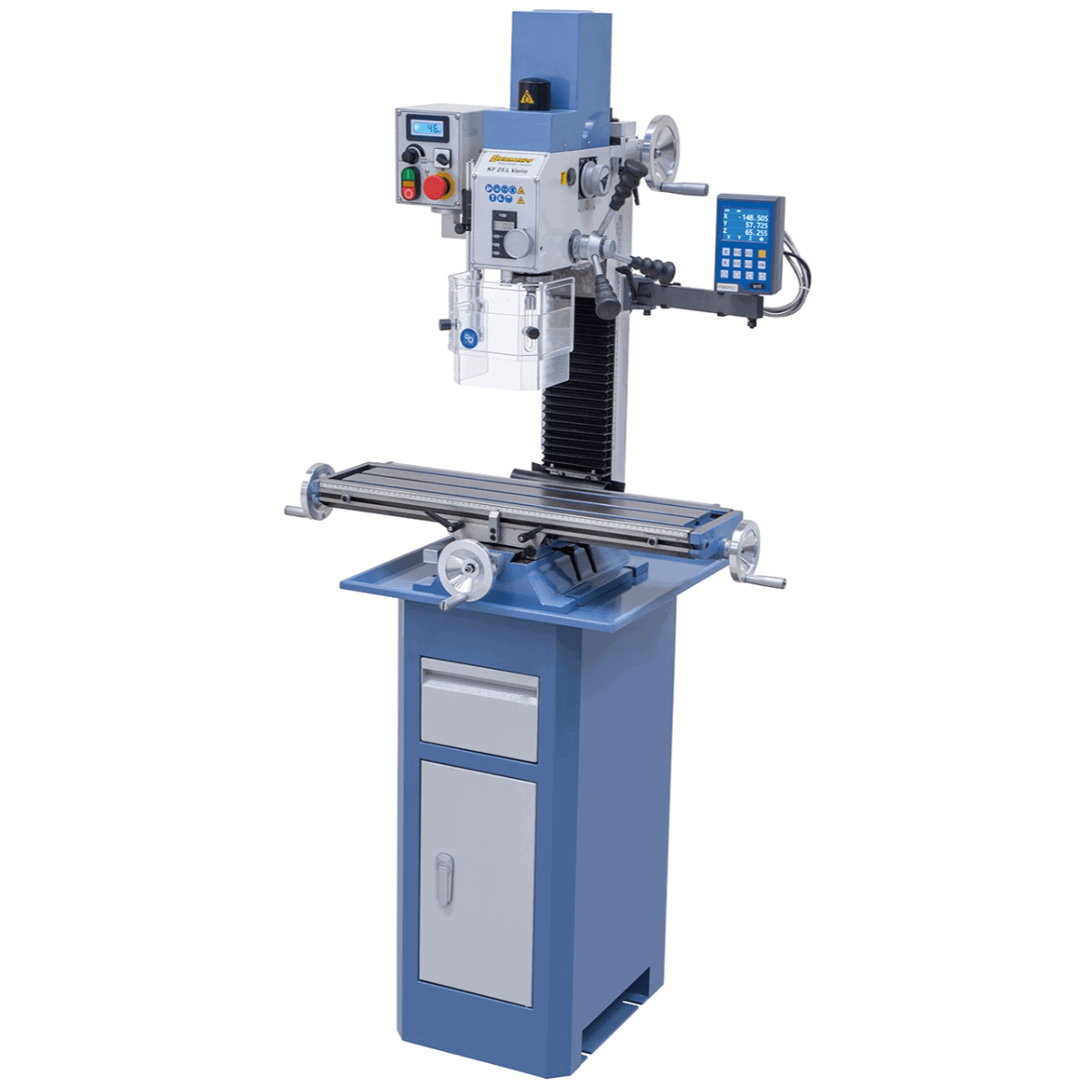

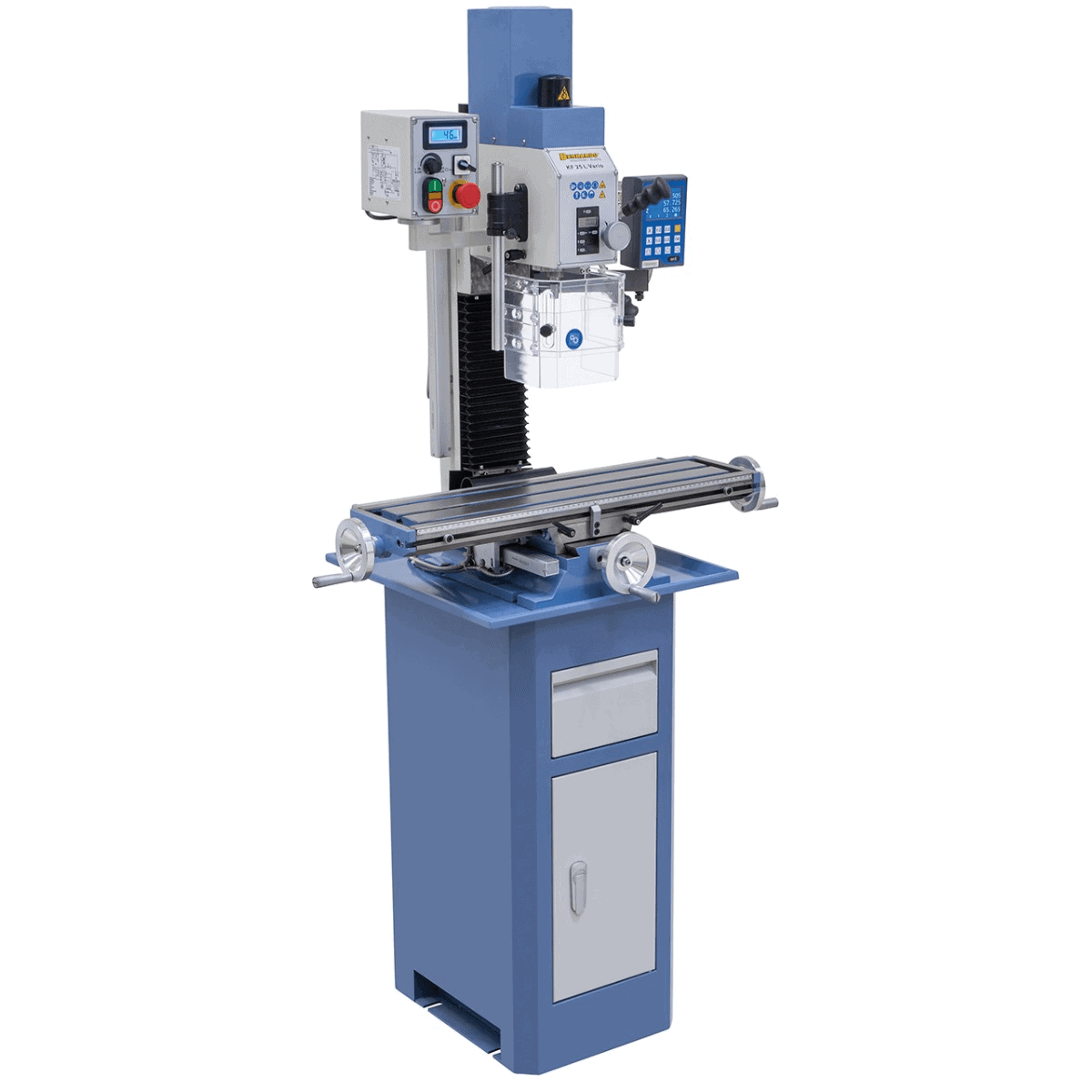

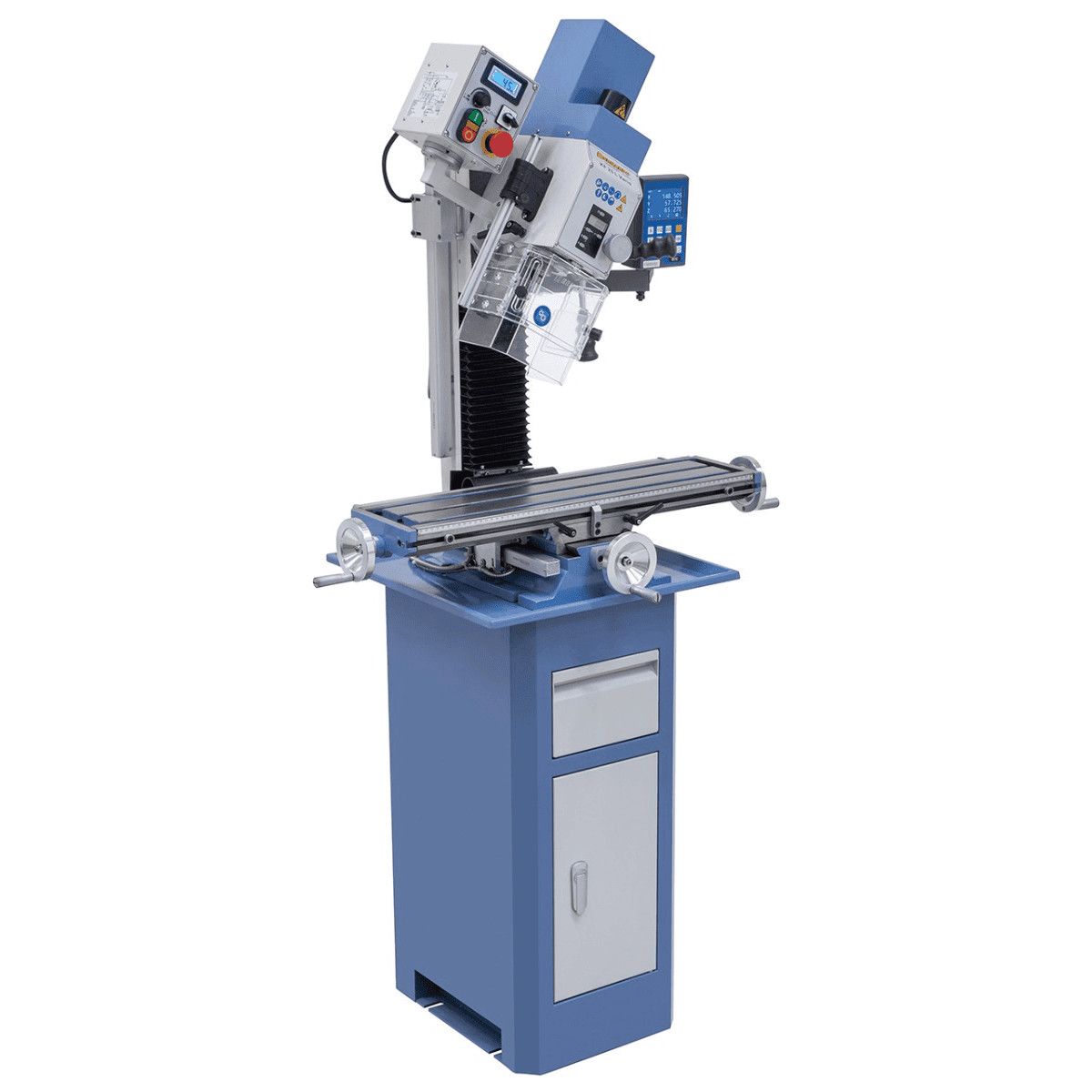

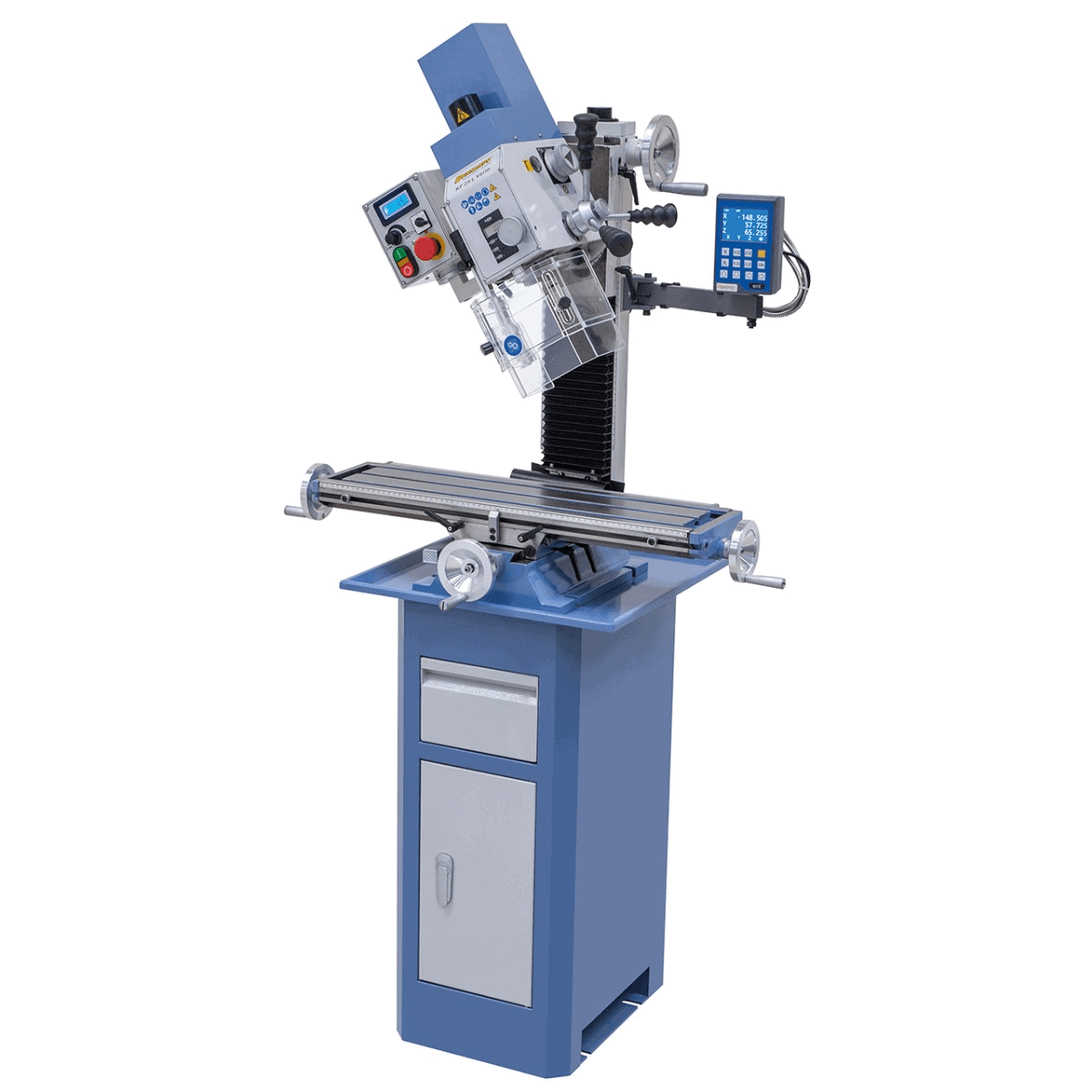

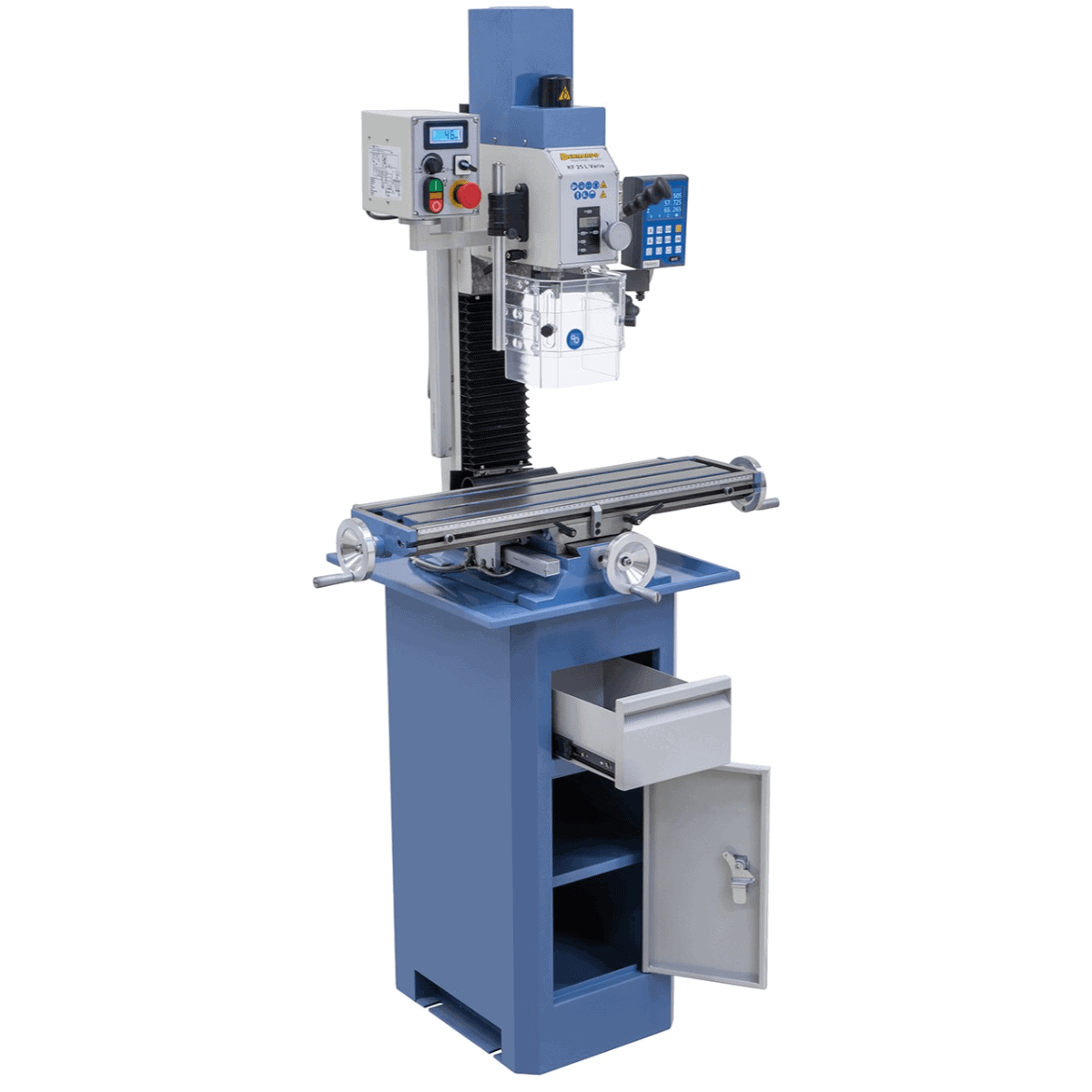

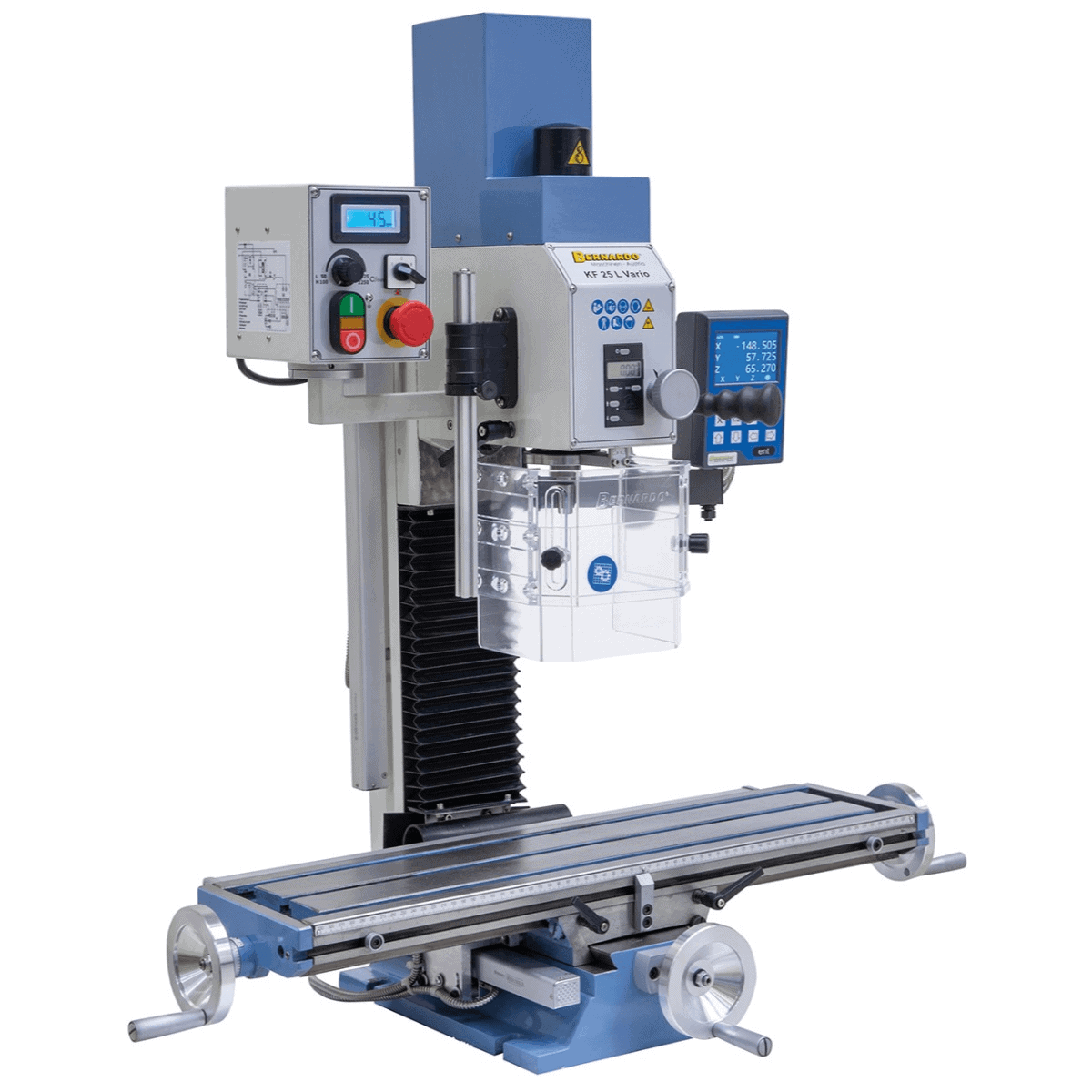

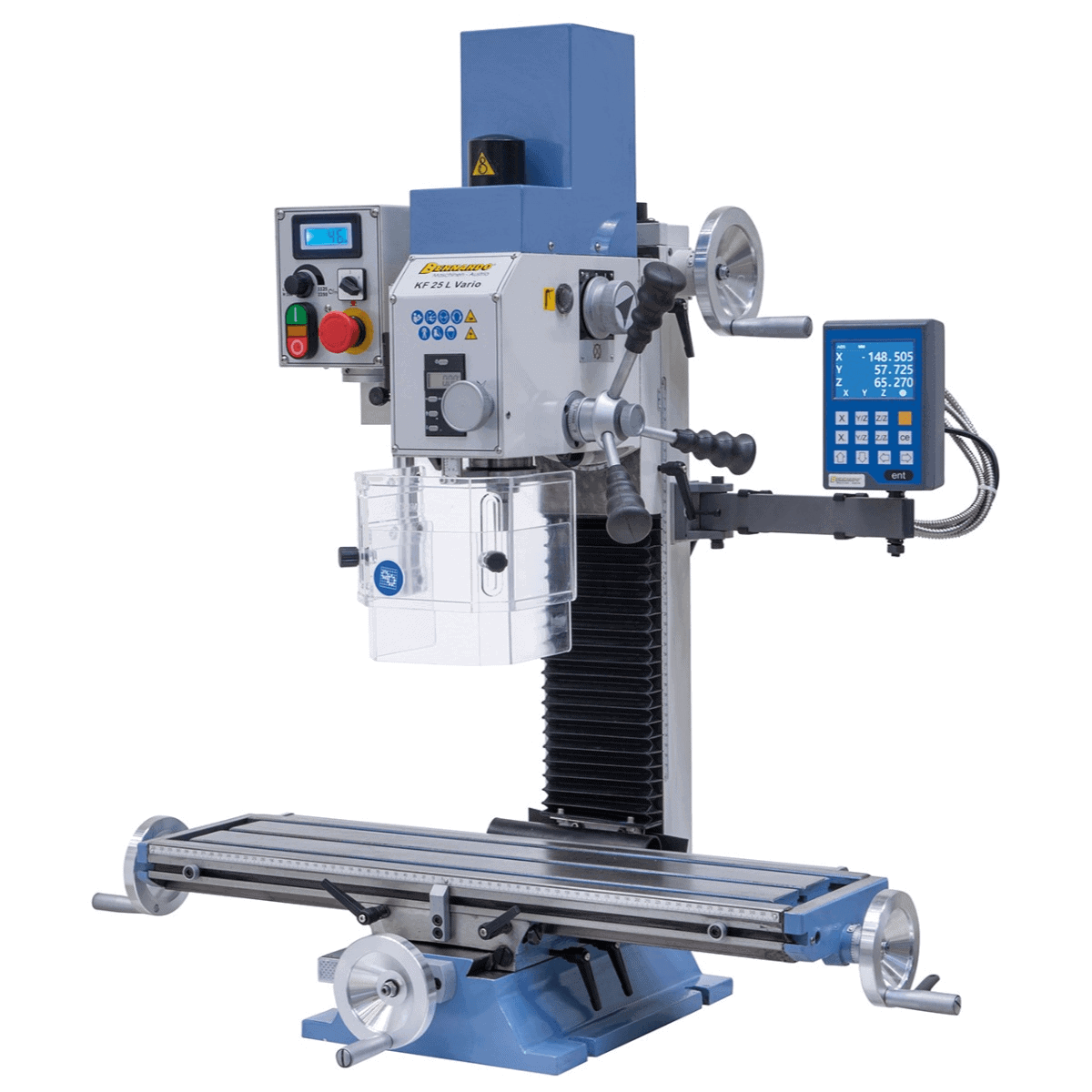

De Bernardo KF 25 L Vario is een professionele boor-/freesmachine van 120 kg voor werkplaatsen en mechanische laboratoria, met een boordiameter van Ø20 mm voor staal, een vlakfreesdiameter van Ø63 mm, een Vario-snelheid van 50–1.125 / 100–2.250 tpm, een motor van 0,90 kW, een MT 2 gereedschapshouder en een DT 40 DRO. Krollit is sinds 2007 officieel distributeur van Bernardo.
- Boren Ø20 mm staal

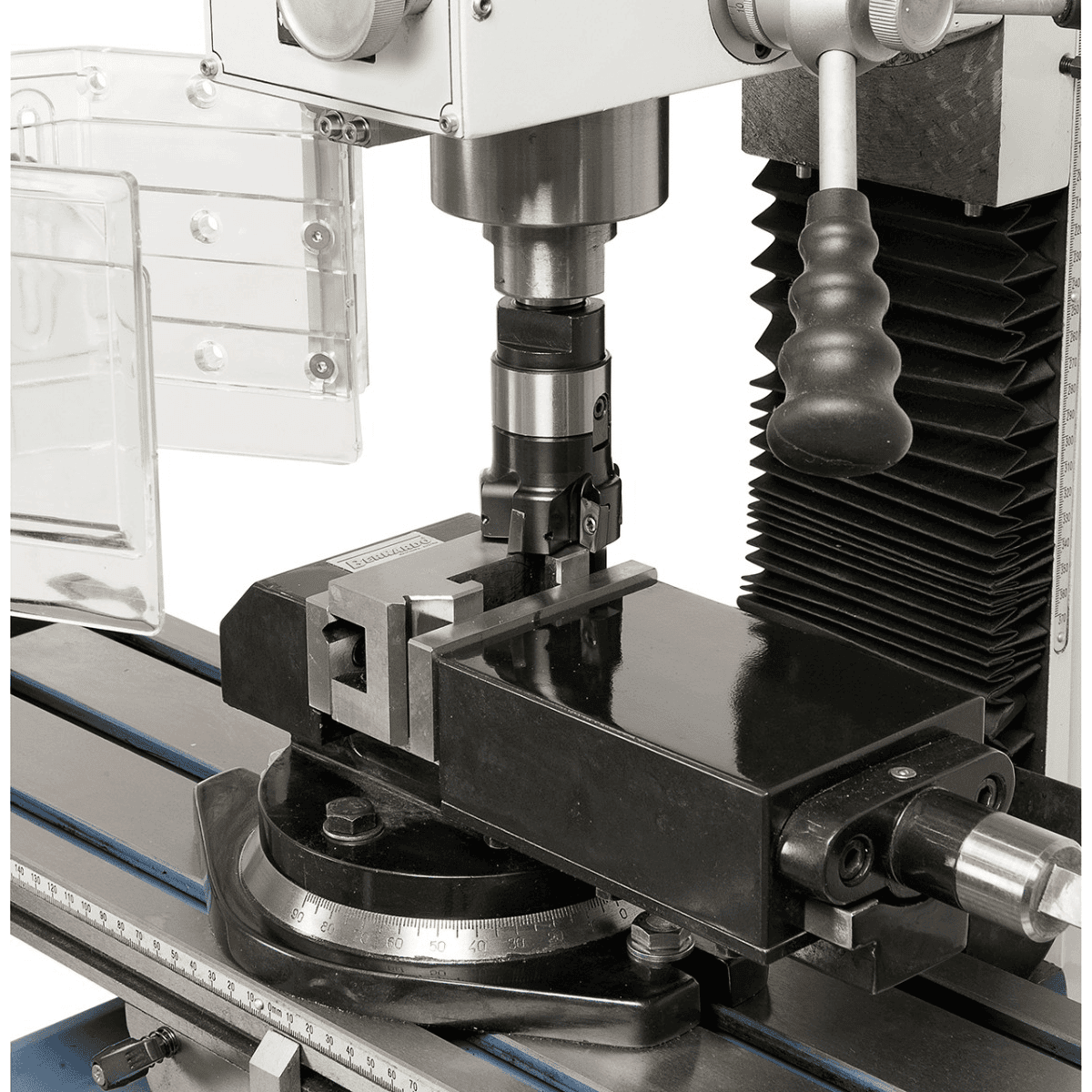

- Max. vlakfrezen Ø63 mm
- Max. Eindfrezen Ø20 mm
- Spindelsnelheid 50–1.125 / 100–2.250 tpm (Vario)
- MT 2 spindelhouder, slag 52 mm

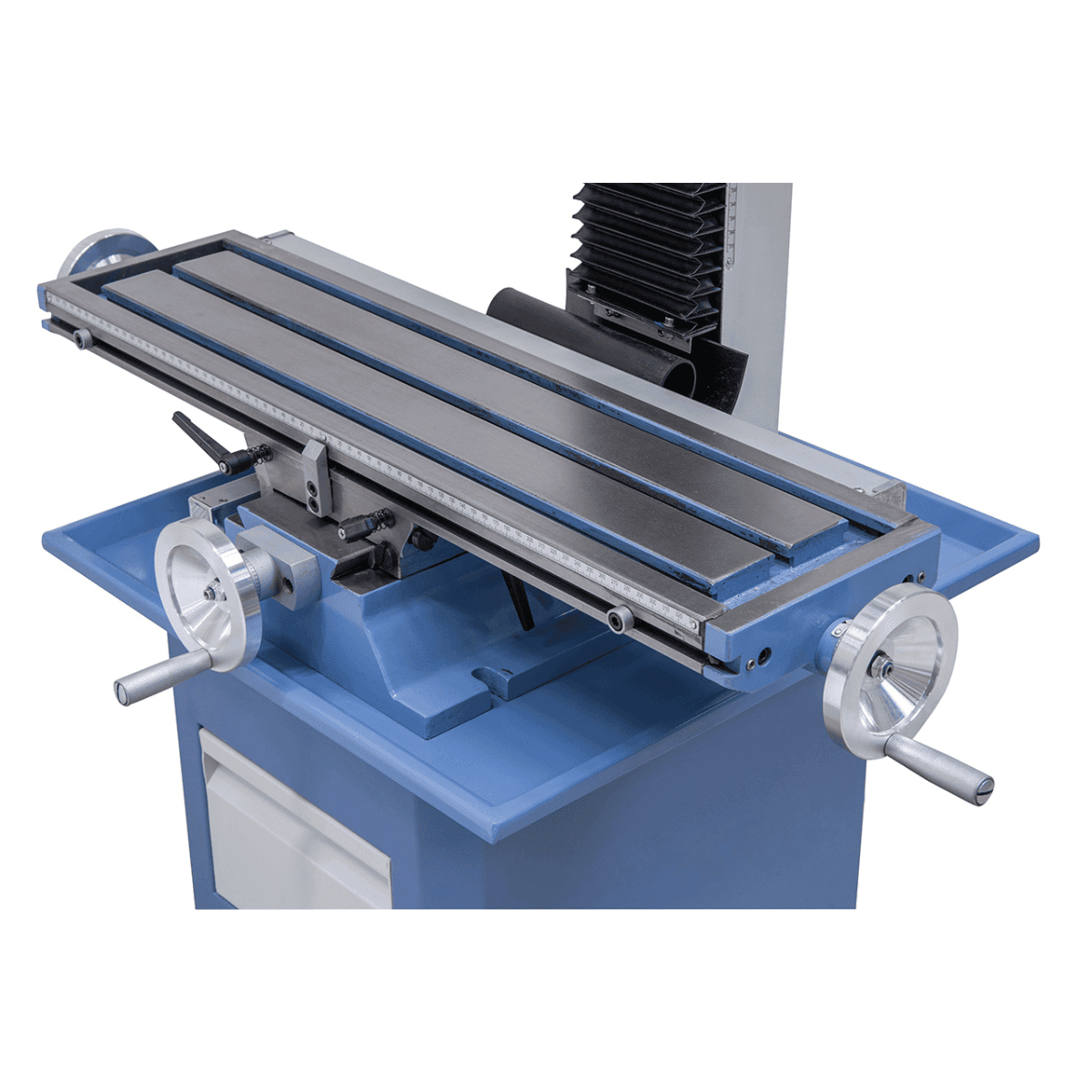

- Dwarstafel van 700 x 180 mm, X/Y-verplaatsing 490 / 125 mm

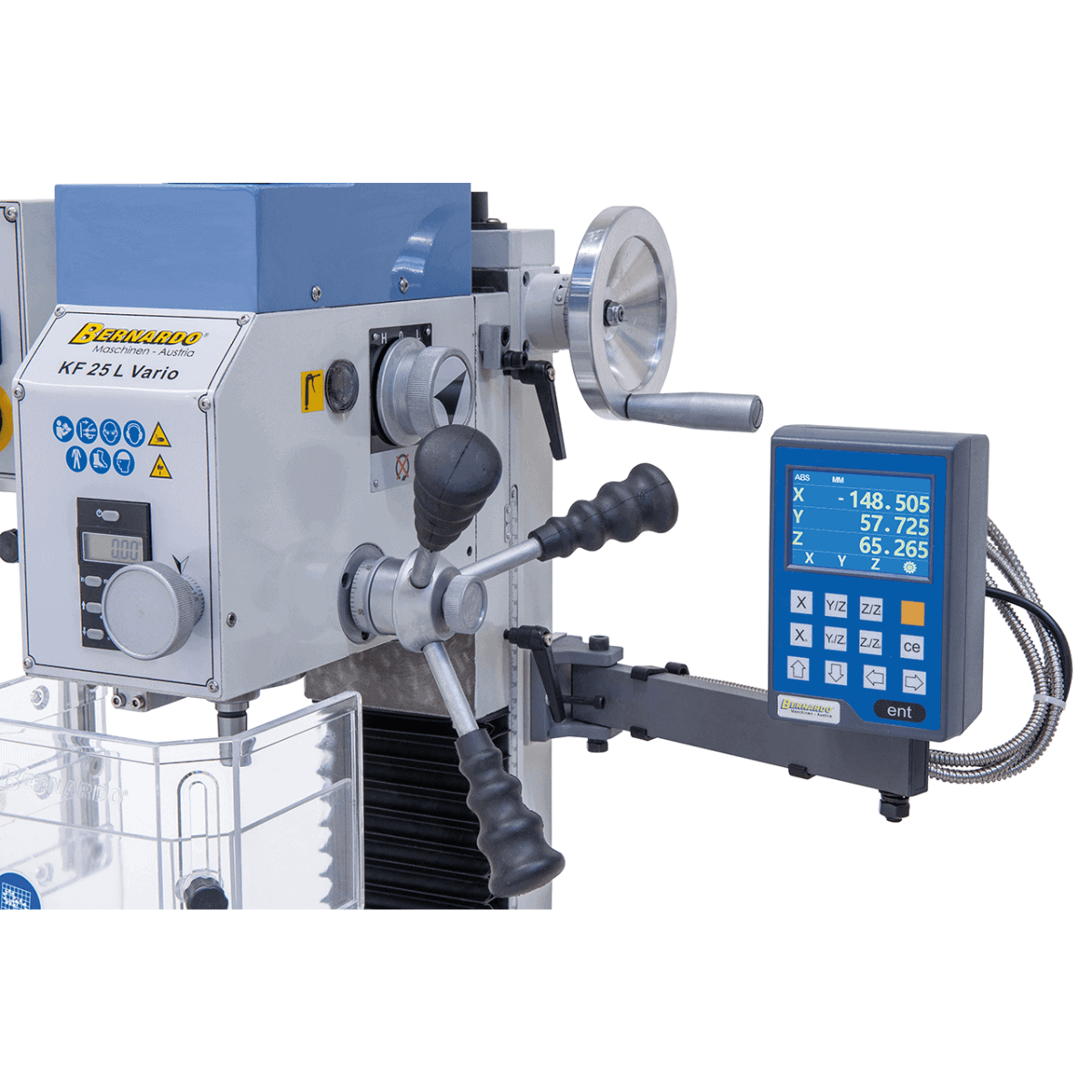

- DT 40 3-assige digitale uitlezing inbegrepen
- Motor 0,60 kW (S1) / 0,90 kW (S6) 230 V
- Gewicht 120 kg
Wie gebruikt de KF 25 L Vario en waarvoor?
Kleine machinefabrieken, onderhoudstechnici en prototypelaboratoria gebruiken deze boor-/freesmachine voor middelgrote bewerkingen: boren tot Ø20 mm in staal, vlakfrezen tot Met een diameter van 63 mm kan de boorkop sleuven in de tafel frezen en onder een hoek boren dankzij de ±90° kantelbare kop. De Vario-snelheid van 50–1125 / 100–2250 tpm maakt de boormachine een breed scala aan materialen mogelijk, van zacht staal tot lichte legeringen.
De plaats in het Bernardo-assortiment
De Bernardo KF 25 L Vario bevindt zich in het middensegment van de Bernardo boormachines. Boven deze machine biedt het assortiment de modellen BF 28 BDC en BF 30 G met een grotere boorcapaciteit (20 mm versus 28–30 mm) en de grotere modellen BF 45 HSV / FM 45 HSV / FM 50 HSV met frames van 308–362 kg voor industrieel gebruik. Onder de KF 25 L Vario biedt het assortiment de KF 10-serie tafelmodellen voor modelbouw en laboratoriumwerk.
Logistiek en Krollit-ondersteuning
Bernardo levert binnen 5-9 werkdagen (7 dagen in het zuiden). Originele Bernardo-onderdelen worden binnen 3-5 werkdagen vanuit het Krollit-magazijn verzonden. Klantenservice in het Italiaans is beschikbaar voor technische documentatie, productinformatiebladen en het beheer van bestellingen van reserveonderdelen. Krollit is sinds 2007 officieel distributeur van Bernardo.
Voor wie is de KF 25 L Vario bedoeld?
| Profiel |
Compatibiliteit |
Motief |
| Kleine en middelgrote machinefabrieken |
Geschikt |
Boren Ø20 mm, frezen Ø63 mm, Vario-snelheid 50–1.125 / 100–2.250 tpm |
| Industriële onderhouds- en reparatiewerkplaatsen |
Geschikt |
Tafel 700 x 180 mm met X/Y-verplaatsing 490 / 125 mm; ±90° kantelbare kop |
| Productie in hoogwaardig hard staal |
Nog te evalueren |
0,90 kW 230 V motor geschikt voor zacht staal en lichte legeringen; voor gelegeerd staal, overweeg grotere HSV's.
|
Niet geschikt voor: Continue productie van gehard staal, zware matrijsbewerking, industriële cycli met meerdere ploegen (overweeg hiervoor de BF 45 HSV of FM 45/50 HSV).
Bewerkingscapaciteit
| Boorstaal |
Ø20 mm |
| Maximale vlakfrezen |
Ø63 mm |
| Maximale kopfrezen |
Ø20 mm |
Spindel en Snelheid
| Spindelbevestiging |
MT 2 |
| Spindelslag |
52 mm |
| Spindelsnelheid (Vario) |
50–1.125 / 100–2.250 tpm |
| Rotatie met de klok mee/tegen de klok in |
Ja, standaard voor draadsnijden |
Tafel en kop

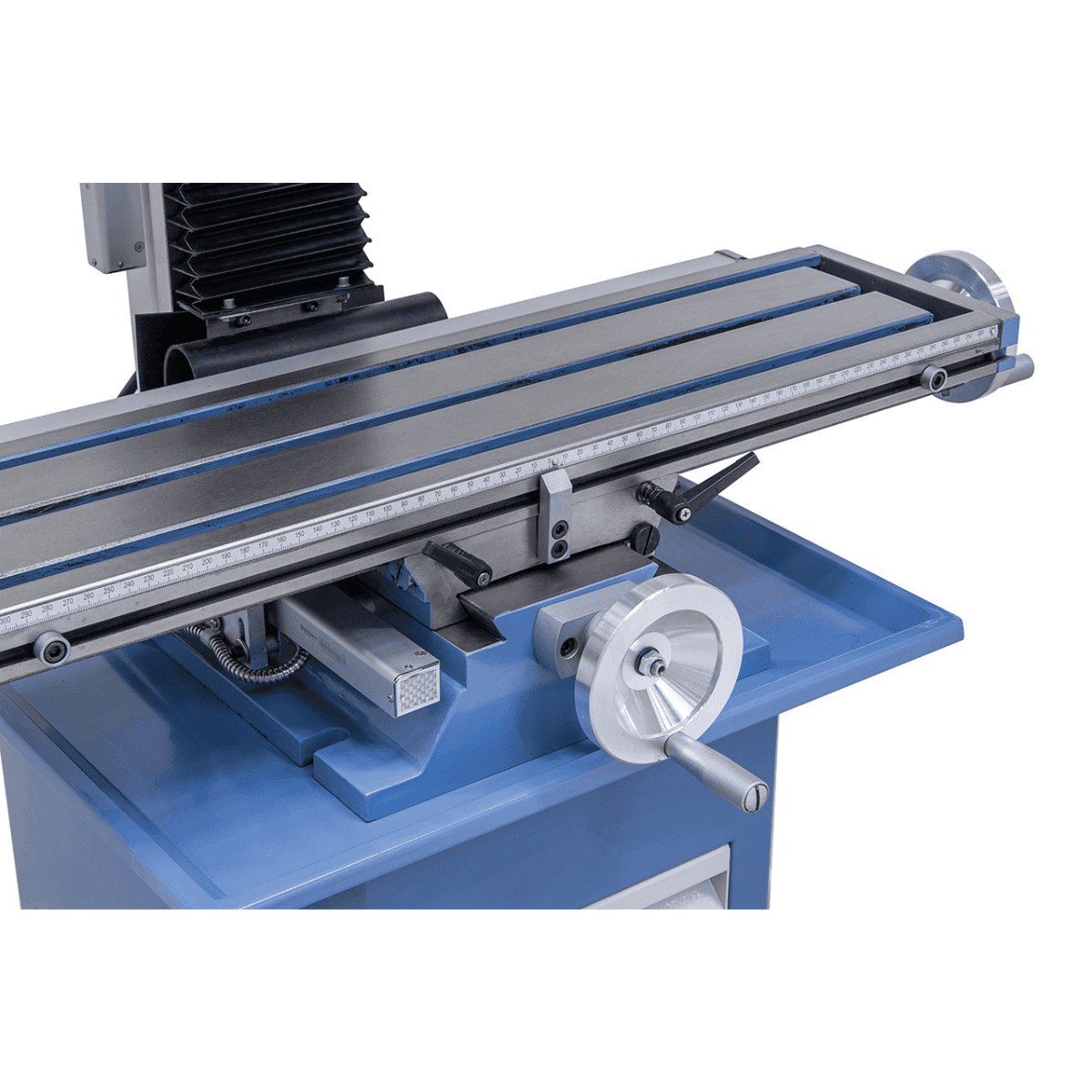

| Tafelafmetingen |
700 x 180 mm |
| Tafelverplaatsing (X / Y) |
490 / 125 mm |
| T-sleuven |
12 mm |

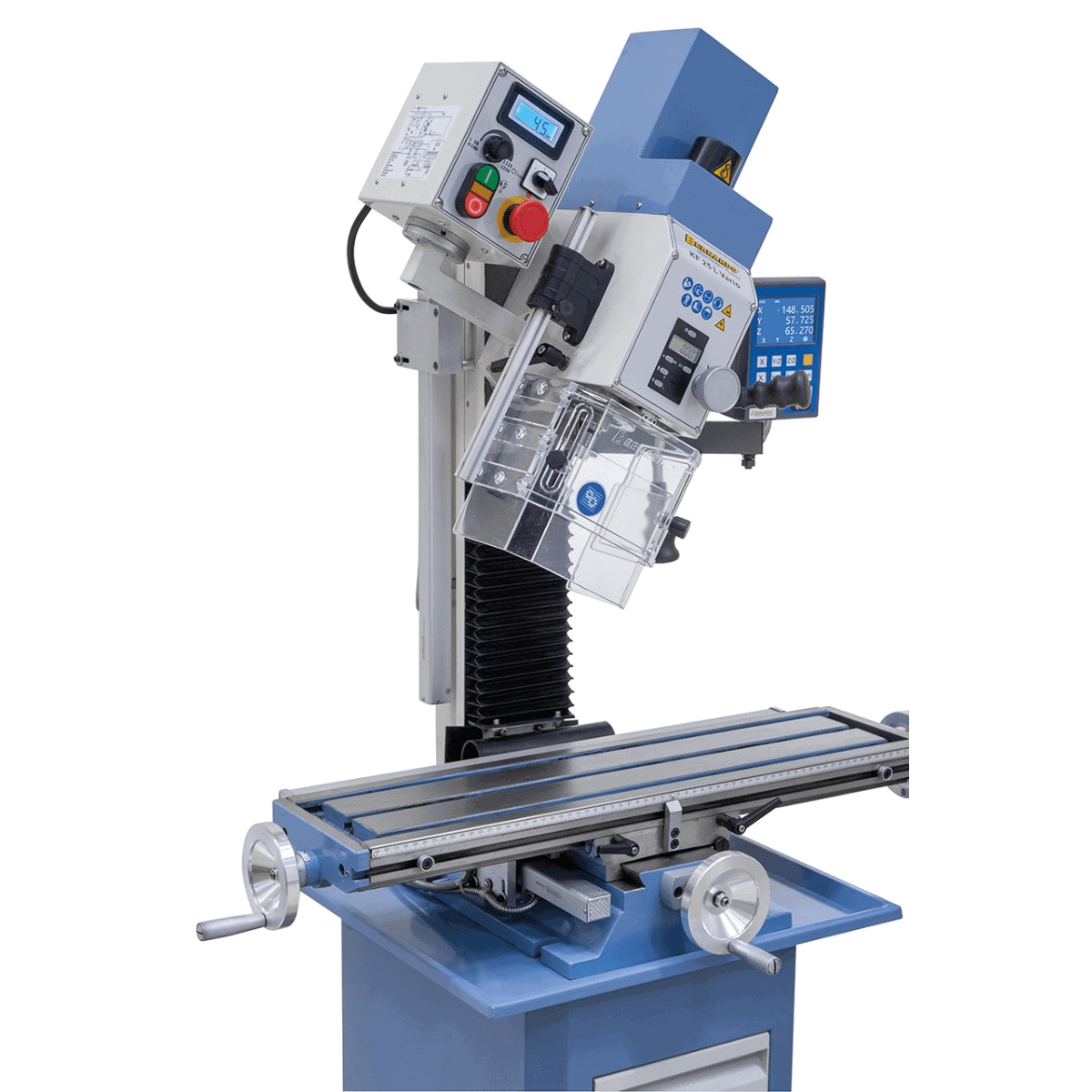

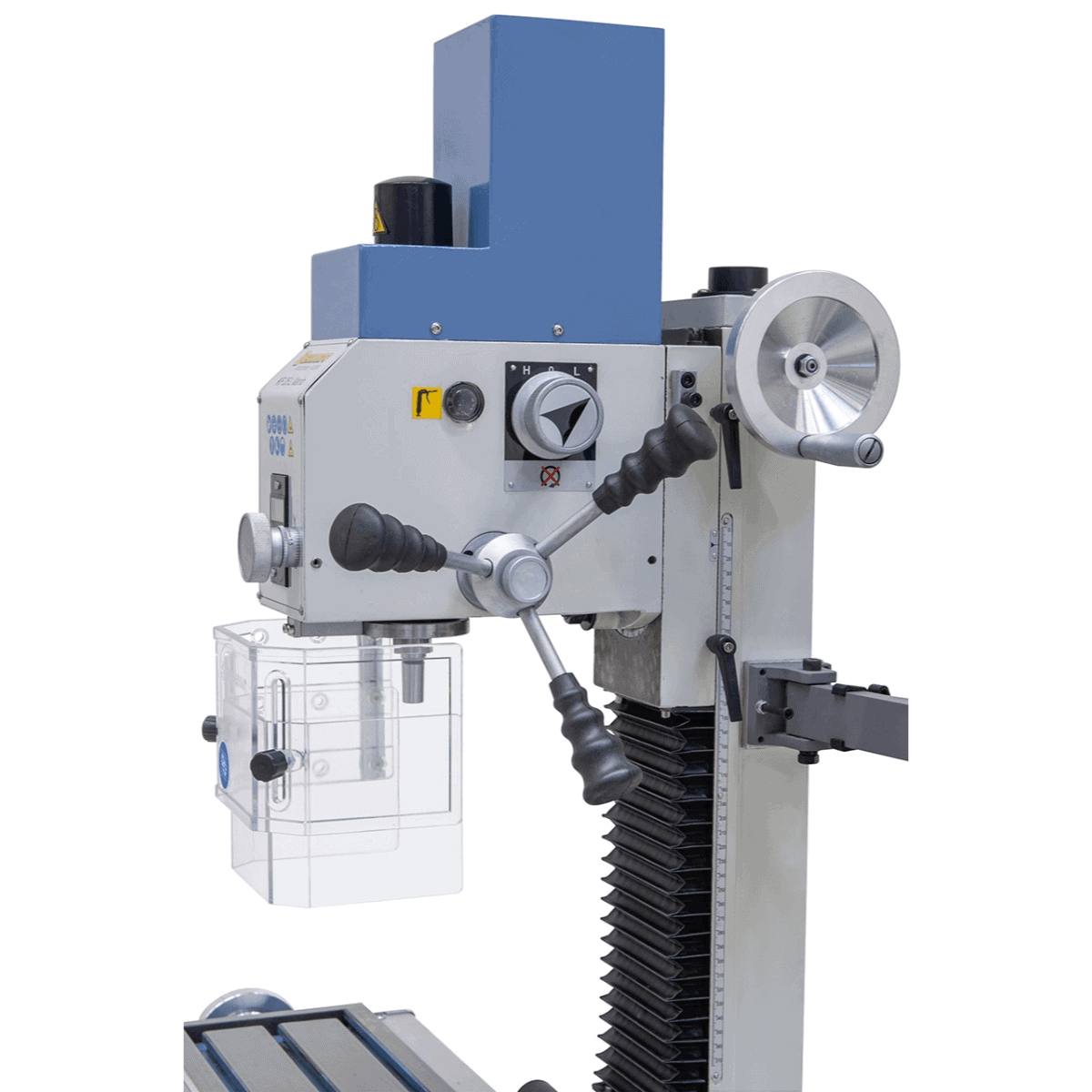

| Kanteling van de kop |
±90° |
| Hoogteverstelling van de kop |
275 mm |
| Afstand spindel tot kolom |
170 mm |
| Afstand spindel tot tafel |
45–325 mm |
Motor en afmetingen
| Motorvermogen S1 100% |
0,60 kW |
| Motorvermogen S6 40% |
0,90 kW |
| Spanning |
230 V |
| Afmetingen machine (B x D x H) |
950 x 560 x 930 mm |
| Gewicht |
120 kg |
Standaarduitrusting
- Spindel 3-16 mm / B16
- MT 2 / B16 spindel
- M12 trekstang

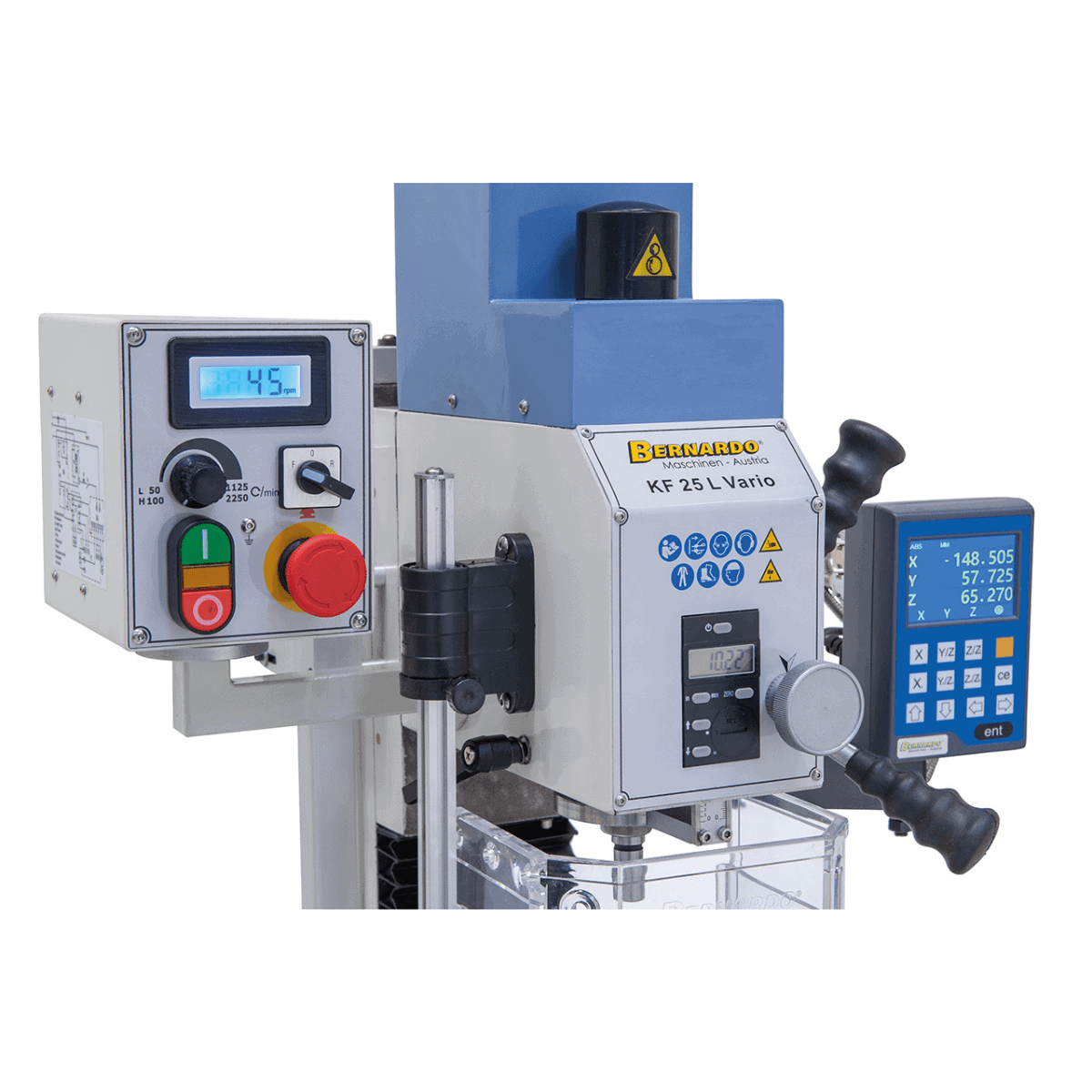

- DT 40 3-assige digitale uitlezing met LCD-display

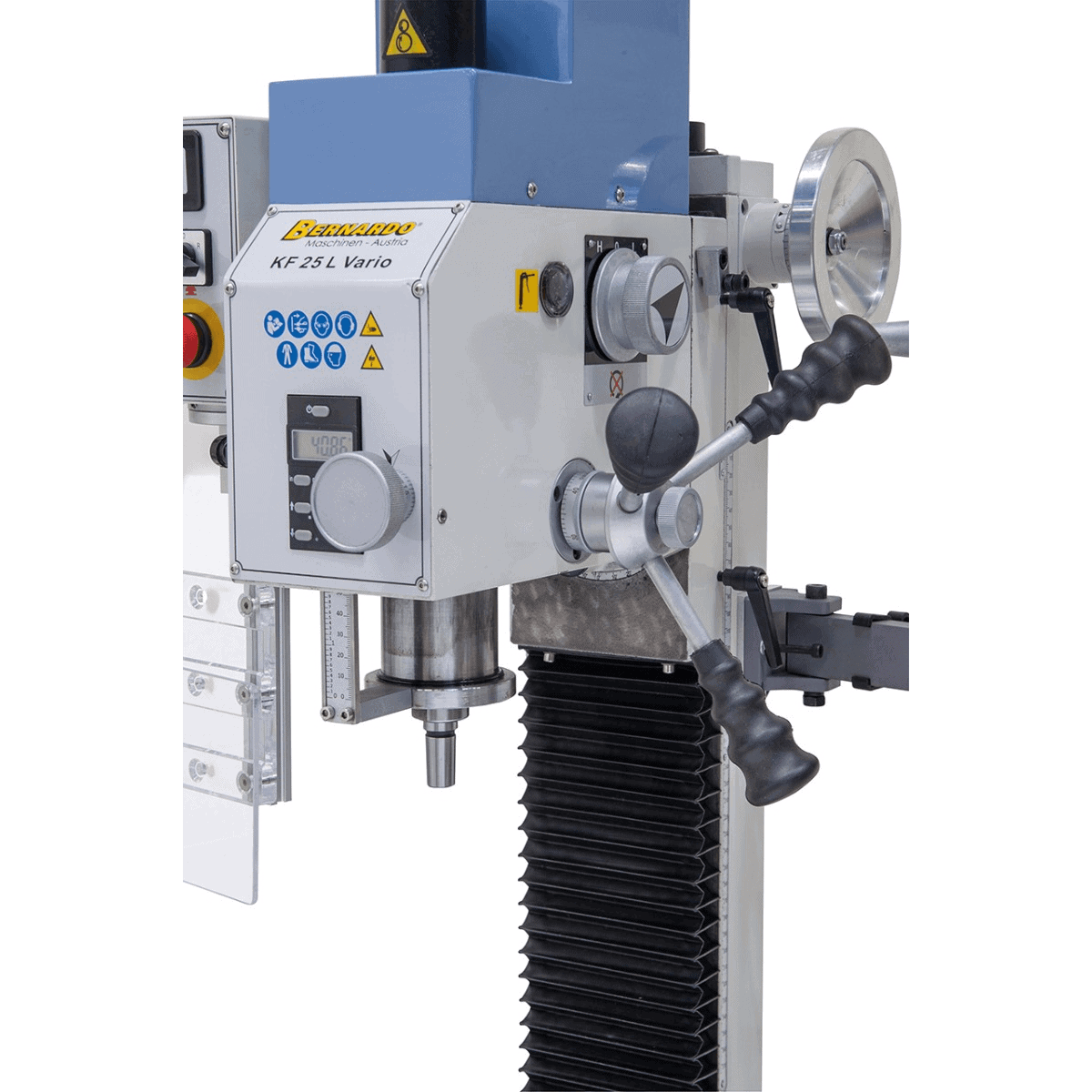

- Digitale snelheidsindicator
- Digitale spindelslagindicator
- CE-conform EMC-filter
- In hoogte verstelbare beschermkap met microschakelaar
- Gereedschapset
Veelgestelde vragen
Welke boor- en freescapaciteiten heeft de KF 25 L Vario?
Boren in staal tot Ø20 mm, vlakfrezen tot Ø63 mm, vingerfrezen tot Ø20 mm.
De vermelde capaciteiten hebben betrekking op standaard, ongehard staal (bijv. C40, S235). De werkelijke capaciteit kan lager zijn bij hardere materialen of legeringen: in dat geval wordt aanbevolen de rotatiesnelheid en de voeding te verlagen om overbelasting van de spindel en gereedschappen te voorkomen.
Hoe stel ik de spindelsnelheid in op de KF 25 L Vario?
De machine is voorzien van een traploos instelbare Vario-snelheid in het bereik van 50–1.125 / 100–2.250 tpm.
Met de Vario-snelheidsregeling kunt u de snelheid nauwkeurig afstemmen op het materiaal en de gereedschapsdiameter, zonder dat u riemen of tandwielen hoeft te wisselen. Voor vlakfrezen van zacht staal wordt doorgaans de lage snelheid gebruikt, terwijl voor gaten met een kleine diameter in aluminium de hoge snelheid wordt gebruikt.
Welke voeding en motor gebruikt de KF 25 L Vario?
0,60 kW (S1 continu) / 0,90 kW (S6 intermitterend) motor met 230 V voeding.
De motor werkt op een standaard 230 V eenfasige voeding, die gangbaar is in alle werkplaatsen en laboratoria. De S6 40% snelheid geeft aan dat de motor maximaal vermogen kan leveren voor intermitterend gebruik, terwijl de S1 100% snelheid het nominale vermogen voor continu gebruik aangeeft.
Wat zijn de afmetingen van de tafel, de verplaatsingen en de spindelbevestiging van de KF 25 L Vario?
700 x 180 mm kruistafel met 490/125 mm X/Y-verplaatsing, MT 2 spindelhouder, 52 mm spindelverplaatsing.
De MT 2 spindelhouder is een internationale standaard: accessoires (snelspankoppen, freeshouders, reductieassen) zijn algemeen verkrijgbaar. De tafelverplaatsingen maken het mogelijk om werkstukken te bewerken binnen de effectieve werkafmetingen (X/Y-verplaatsing minus de afmetingen van de opspaninrichting).
Hoeveel weegt de KF 25 L Vario en wat voor soort installatie is er nodig?
De machine weegt circa 120 kg en is ontworpen voor installatie op een vaste basis (optioneel) of een stevige werkbank, met een 230 V elektrische aansluiting.
Voor het transporteren en positioneren van een machine van 120 kg wordt het gebruik van een palletwagen of lichte kraan aanbevolen. De steuntafel moet qua afmetingen afgestemd zijn op het gewicht van de machine plus het werkstuk, en moet vlak zijn om de precisie niet in gevaar te brengen.
