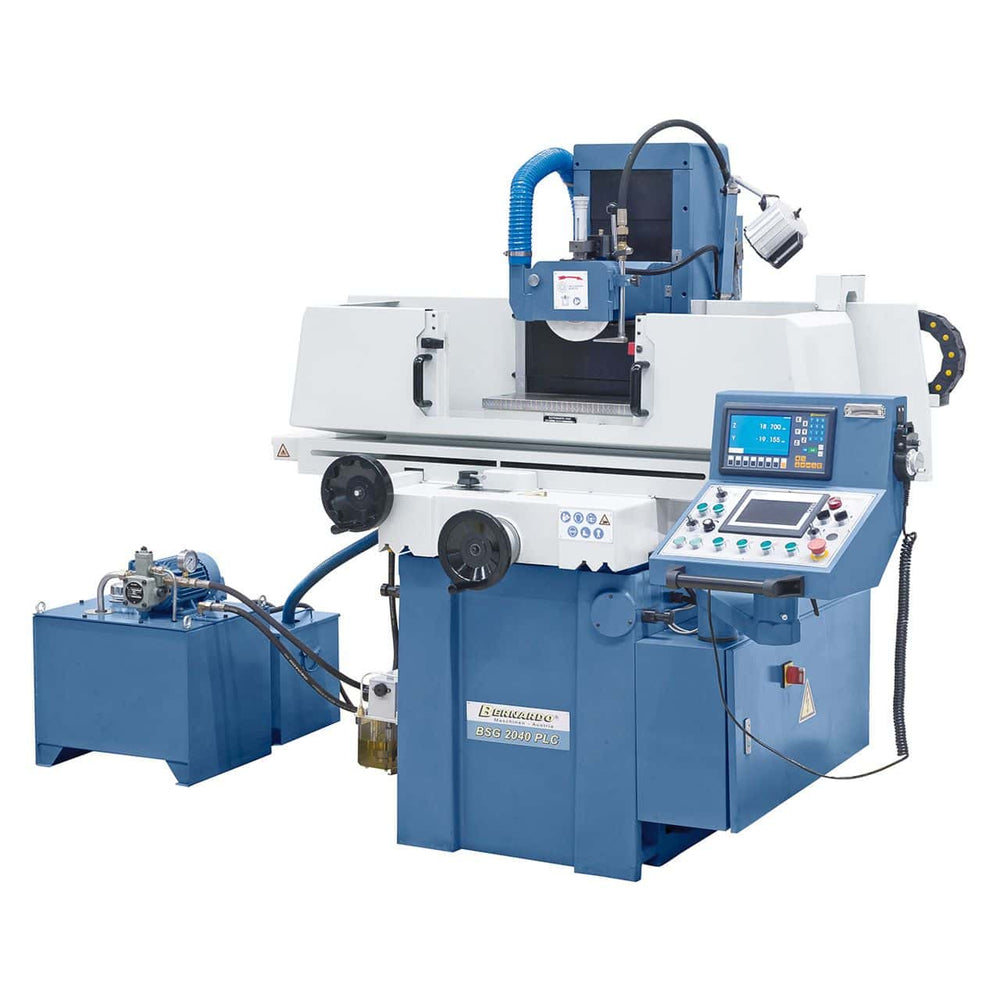

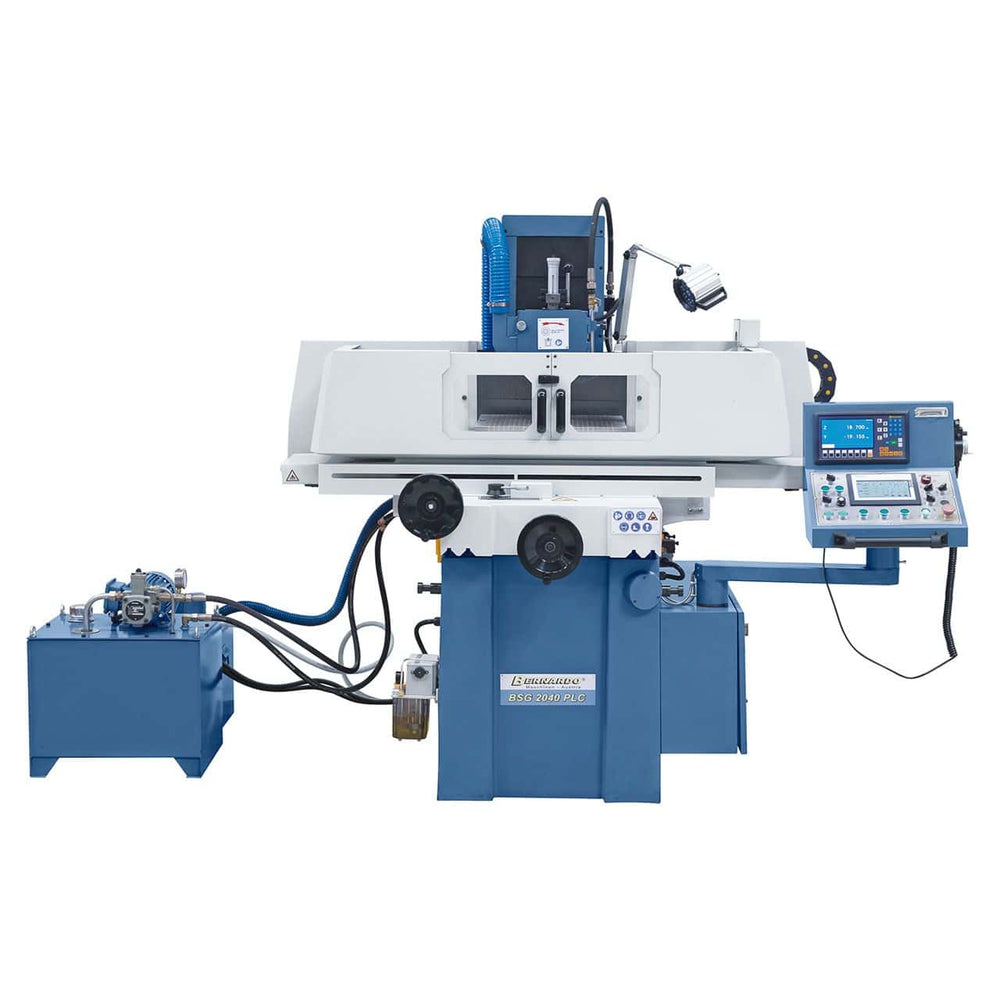

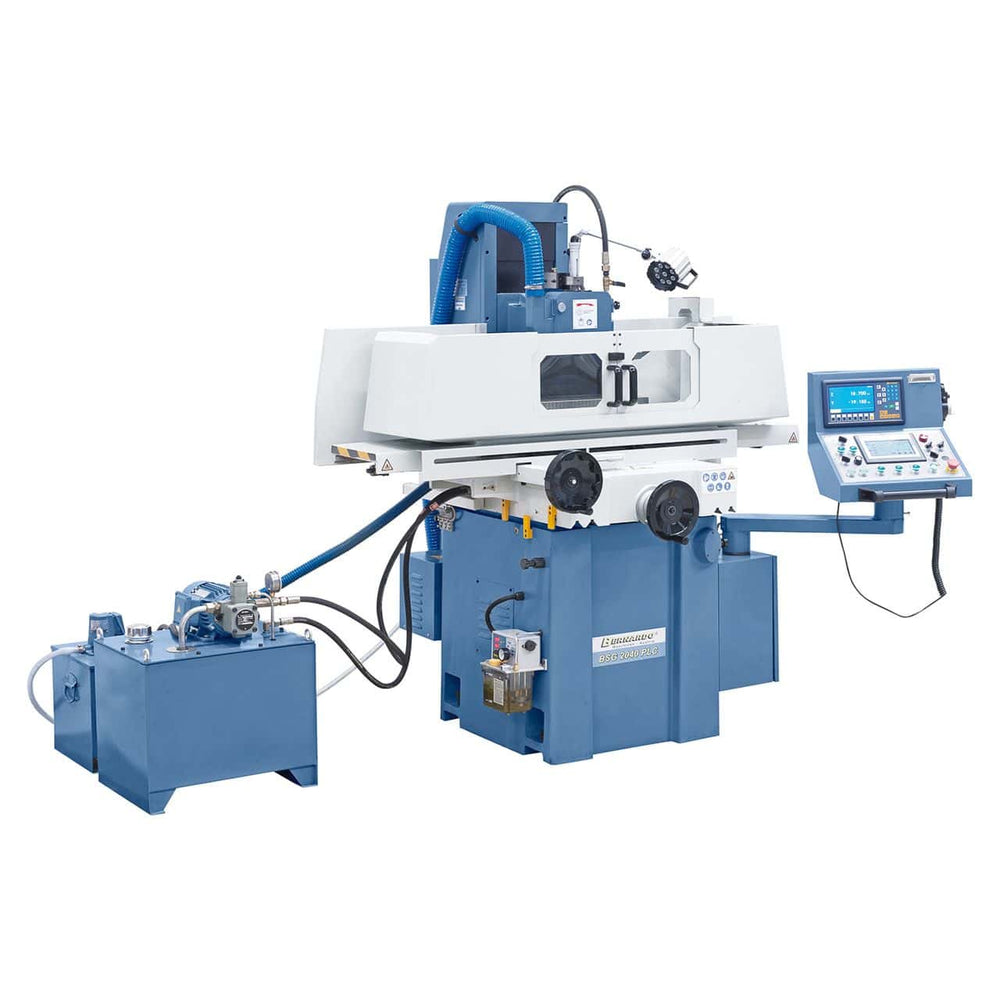

Bernardo BSG 2040 PLC vlakslijpmachine
De Bernardo BSG 2040 PLC is een professionele vlakslijpmachine (oppervlakteslijpmachine) uitgerust met een Siemens PLC-besturing met touchscreen, waarmee intuïtief eenvoudige, herhaalbare slijpcycli kunnen worden geprogrammeerd. Het geavanceerde hydraulische systeem met een aparte unit en warmtewisselaar zorgt voor soepele tafelbewegingen, zelfs onder zware belasting, waardoor trillingen en thermische vervorming worden verminderd. De 200 x 500 mm tafel, met een lengteverplaatsing tot 560 mm en een dwarsverplaatsing tot 240 mm, maakt het mogelijk om werkstukken tot 180 kg te bewerken met een magneetplaat. De verticale voeding is servogestuurd en digitaal, met een resolutie tot 0,005 mm. Inclusief 2-assig digitaal display, 200 x 460 mm magneetplaat, Ø 200 mm slijpschijf, centraal koel- en smeersysteem. Een robuuste machine (1640 kg) die automatisering en precisie combineert, ideaal voor mechanische werkplaatsen en productieafdelingen.
Belangrijkste kenmerken:
Vlakslijpmachine met Siemens PLC-besturing en touchscreen
Tafel van 200 x 500 mm, 560 mm lengteverplaatsing, 240 mm dwarsverplaatsing
Werkcapaciteit tot 180 kg met magneetplaat
Automatische servogestuurde verticale aanvoer (0,005 – 0,05 mm)
Inclusief magneetplaat van 200 x 460 mm
Slijpschijf Ø 200 mm, snelheid 2850 tpm

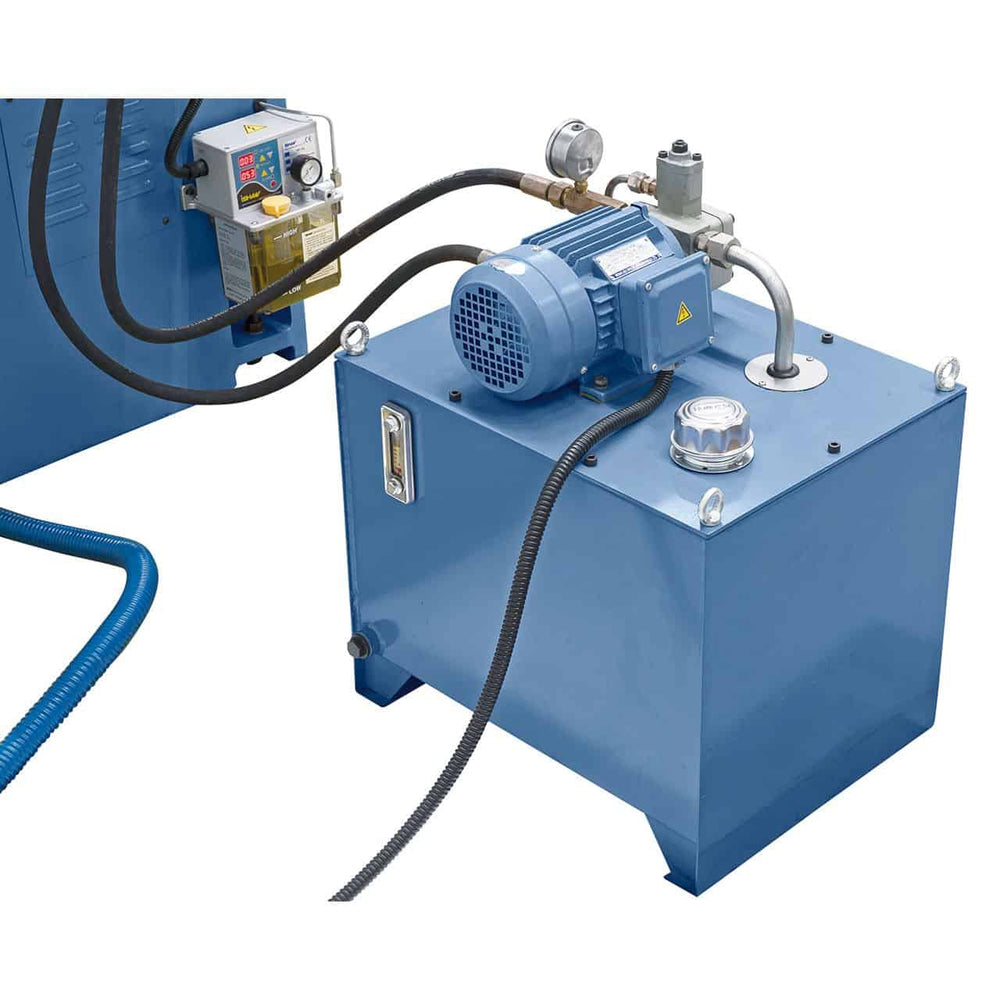

Hydraulisch systeem met aparte unit en warmtewisselaar
Professionele gietijzeren constructie voor stabiliteit en precisie
Specificaties technieken
| Specificeren | Waarde |
|---|---|
| Merk | Bernardo |
| Model | BSG 2040 PLC |
| Afmetingen tafel | 200 x 500 mm |
| Nr. / breedte van T-sleuven | 1 / 14 mm |
| Magnetische plaat | 200 x 460 mm |
| Maximale lengteverplaatsing bij racen | 560 mm |
| Maximale dwarsverplaatsing | 240 mm |
| Maximale afstand spindel tot tafel | 450 mm |
| Max. Gewicht werkstuk (met plaat) | 180 kg |
| Slijpschijf | Ø 200 x 20 x 31,75 mm |
| Snelheid hydraulische tafel | 7 – 25 m/min |
| Automatische dwarsaanvoer | 0,5 – 8 mm/slag |
| Snelle dwarsaanvoer | 990 mm/min |
| Automatische verticale aanvoer | 0,005 – 0,05 mm |
| Snelle verticale aanvoer voeding | 480 mm/min |
| Vermogen van de slijpschijfmotor | 2,2 kW |
| Spindelsnelheid | 2850 tpm |
| Vermogen van de hydraulische pomp | 0,75 kW |
| Vermogen van de verticale voeding | 0,5 kW |
| Afmetingen van de machine (B x D x H) | 2160 x 1650 x 1840 mm |
| Gewicht | ongeveer 1640 kg |
Standaarduitrusting

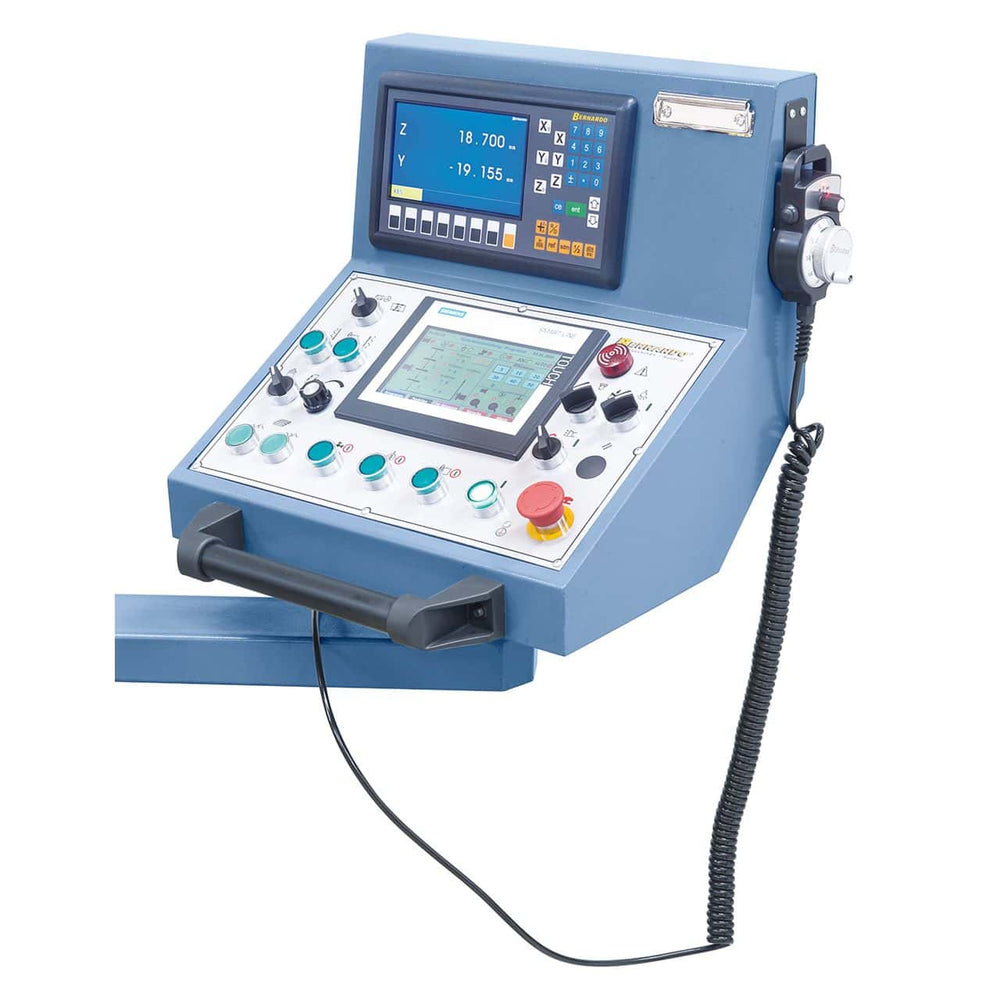

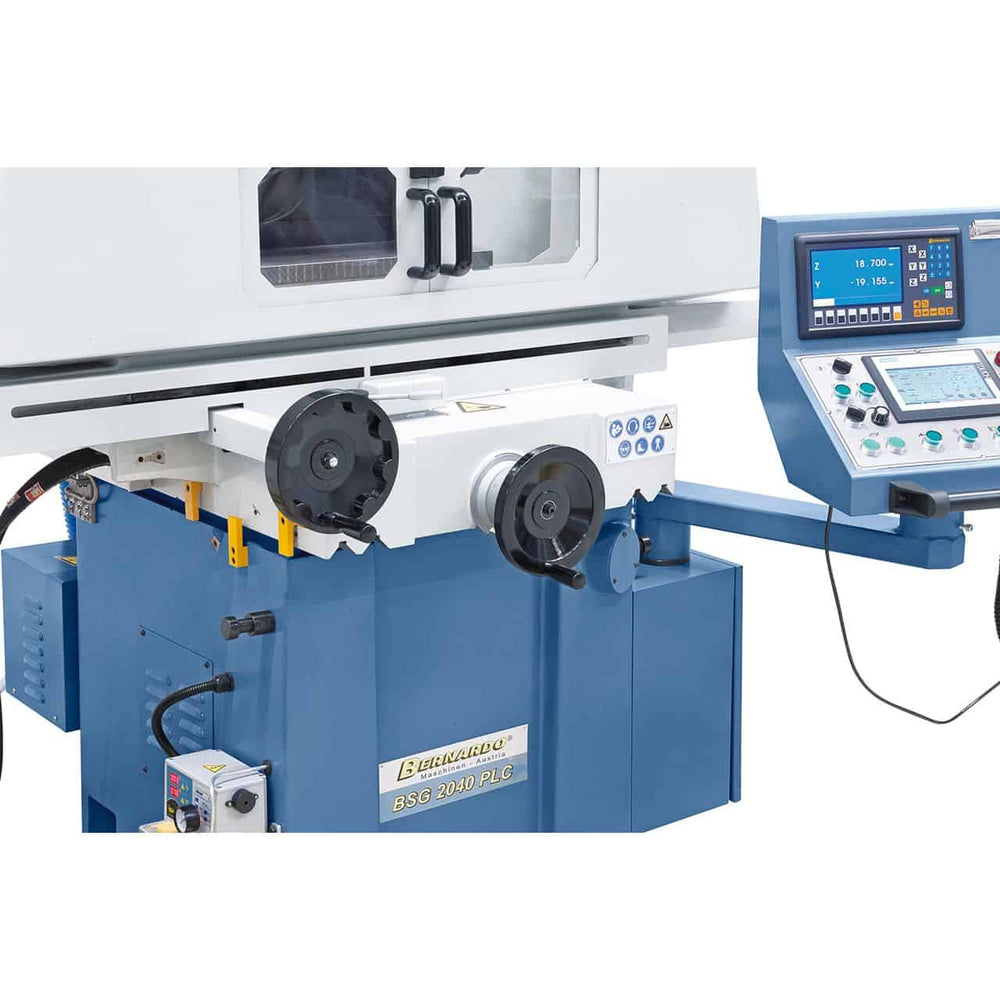

ES-12 H 2-assige digitale uitlezing met LCD

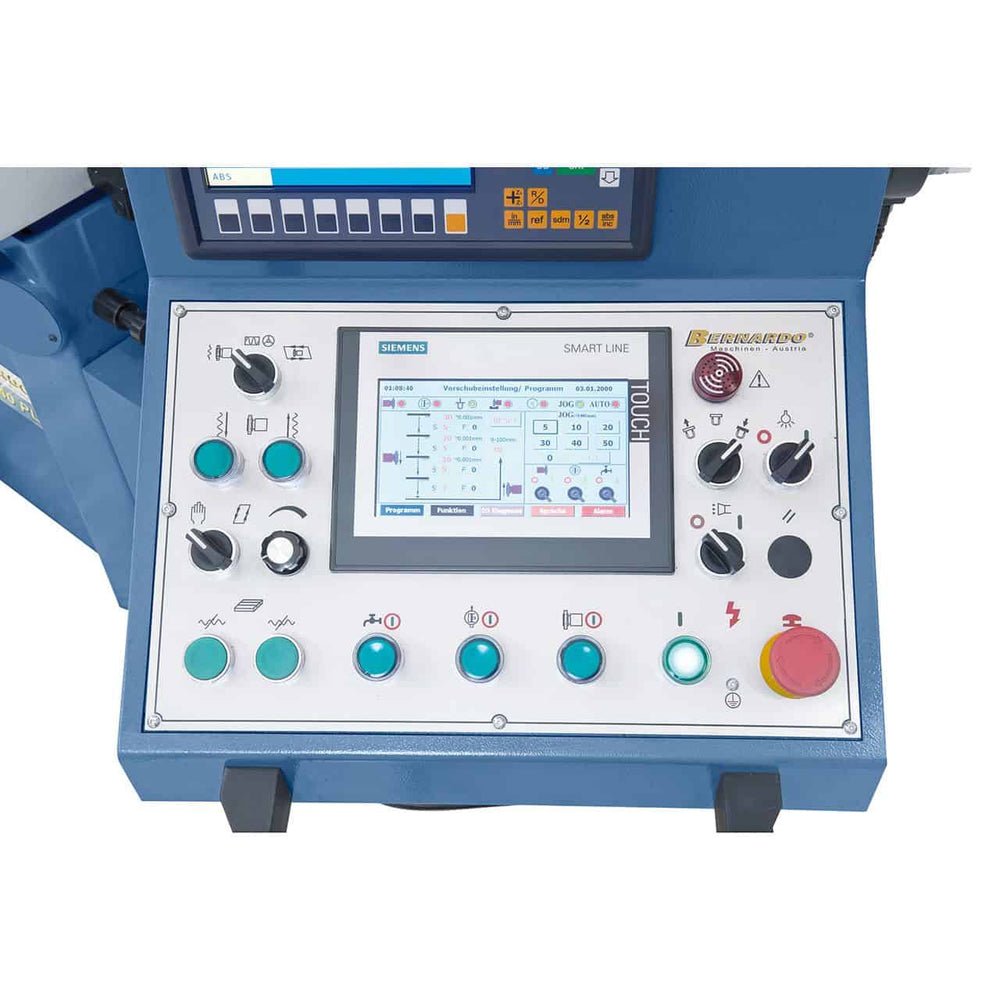

Siemens SMART-panel IE V3 met touchscreen

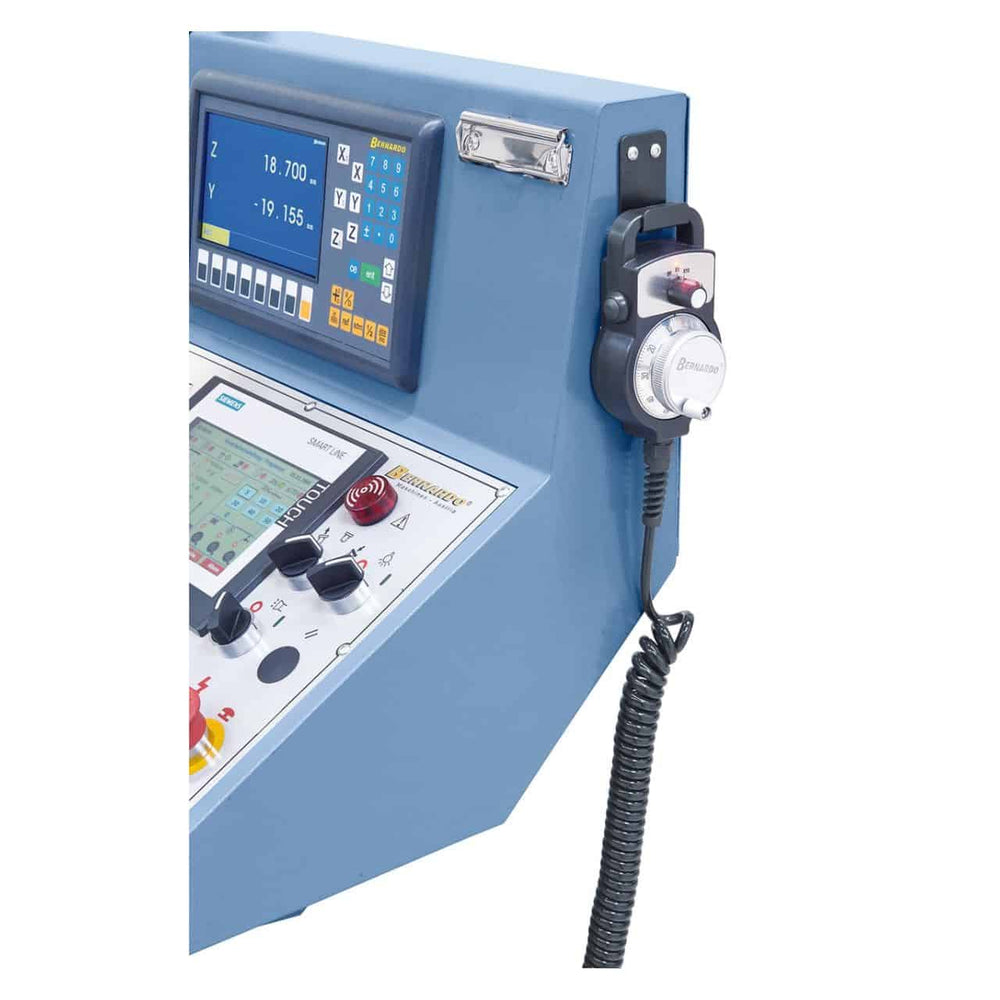

Elektronisch handwiel

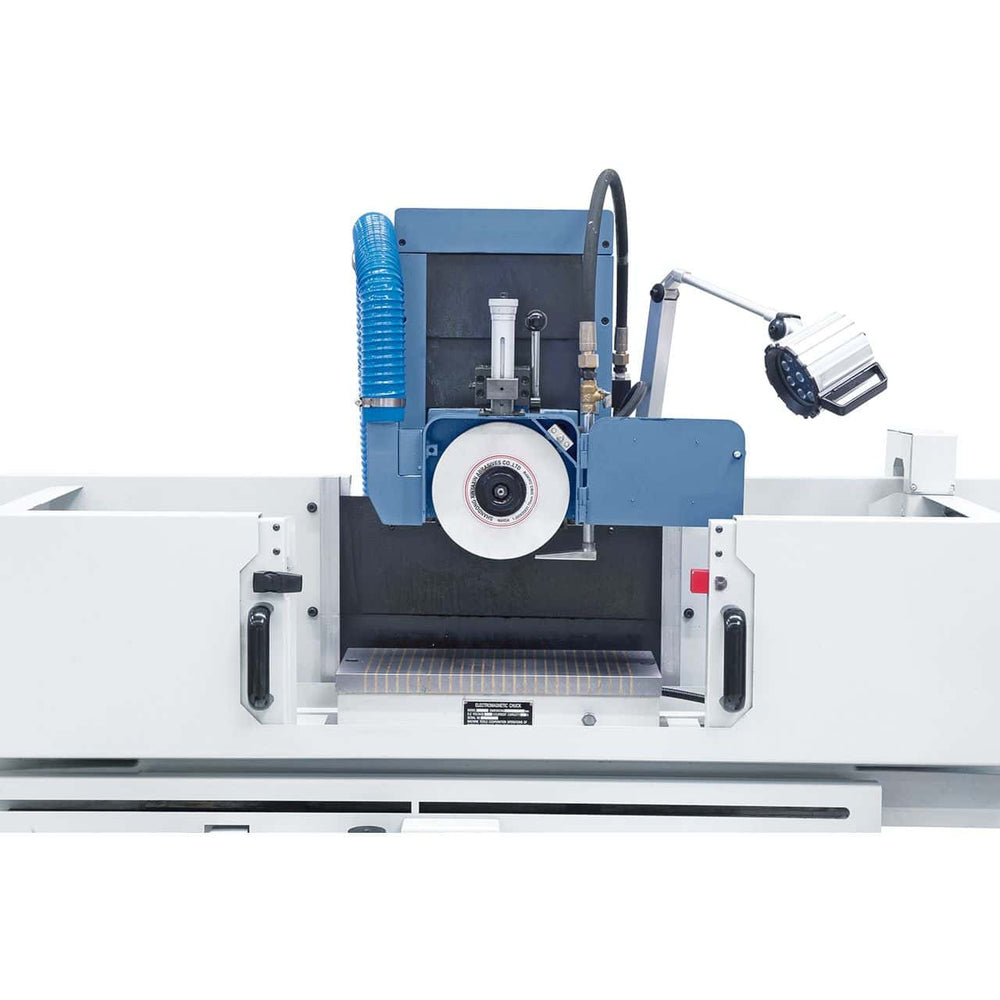

Elektromagnetische slijpplaat 200 x 460 mm

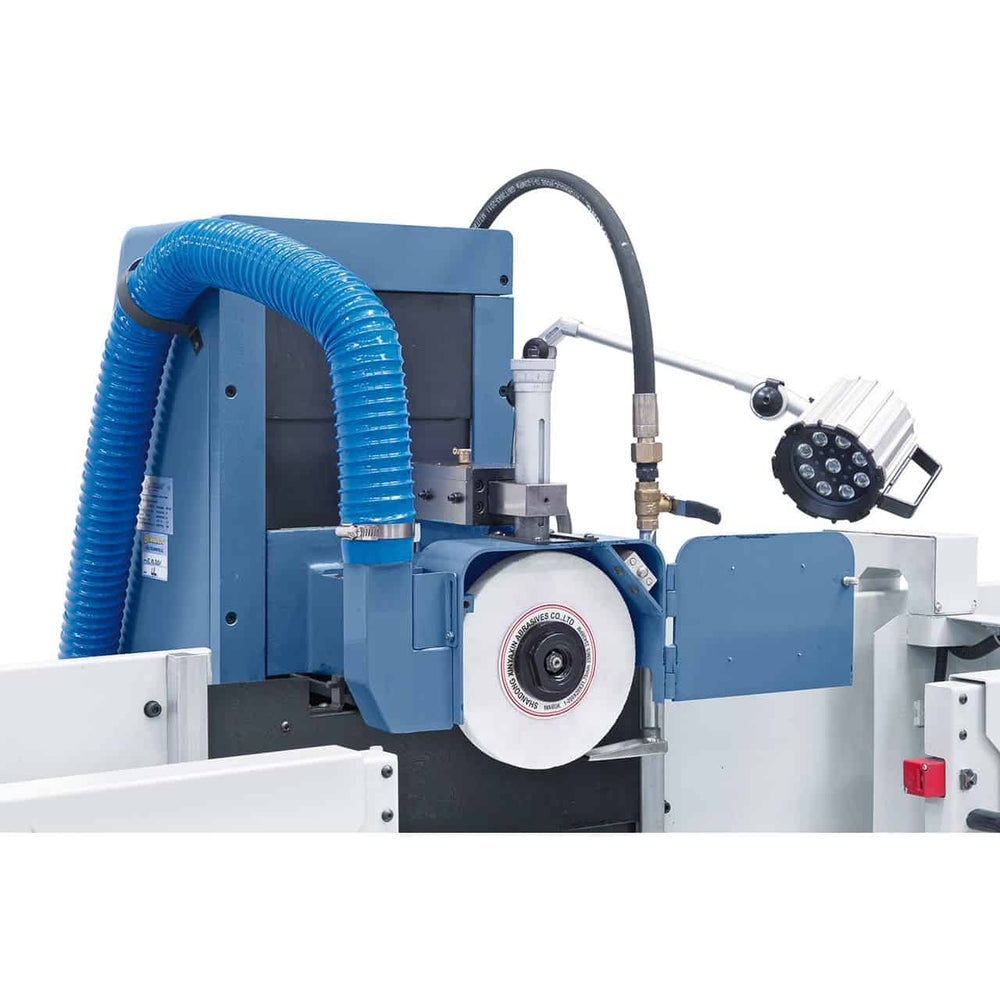

Ø 200 mm slijpschijf met flens
Koelsysteem

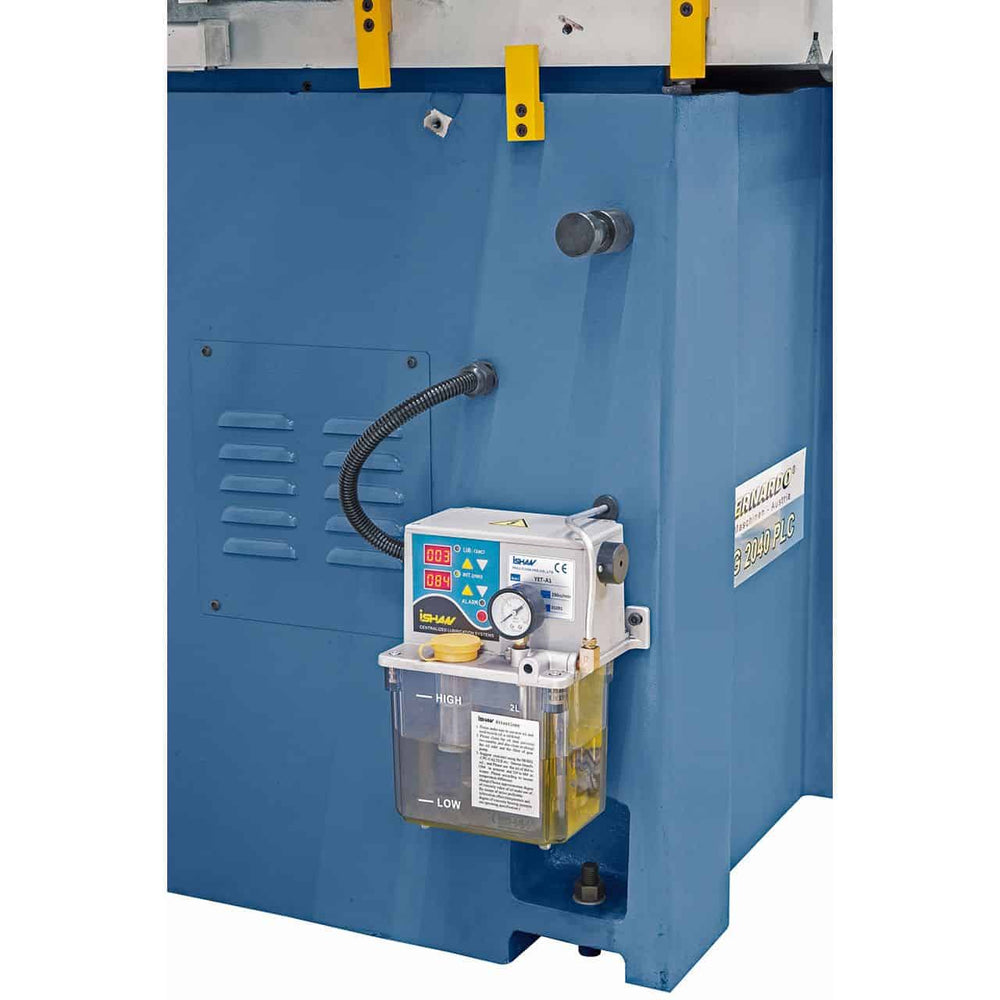

Centraal smeersysteem

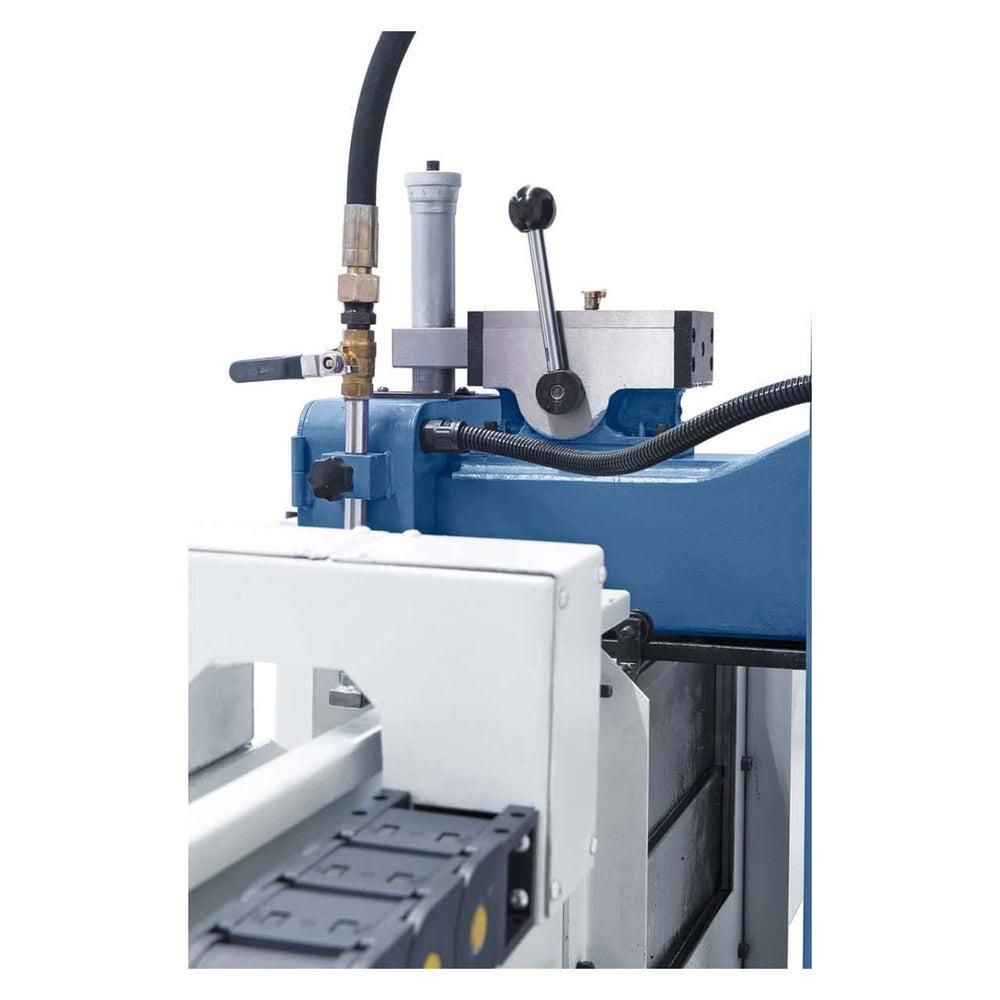

Diamanten africhtpunt
Statief en balansas
Parallelle slijper
Machinevoeten
LED-werklamp
Beschermkappen
Demagnetiseerapparaat
Gereedschapsset
Logistiek
Verzending naar Bernardo: 5-9 werkdagen (7 dagen naar het zuiden). Originele reserveonderdelen zijn beschikbaar en worden binnen 3-5 werkdagen verzonden. Klantenservice in het Italiaans is beschikbaar.
Veelgestelde vragen
Welke slijpnauwkeurigheid kan worden bereikt met de Bernardo BSG 2 vlakslijpmachine?
Onder optimale omstandigheden bereiken Bernardo vlakslijpmachines maattoleranties van IT5-IT6 en een ruwheid van Ra 0,4-0,8 µm. De werkelijke nauwkeurigheid is afhankelijk van de conditie van de slijpschijf (periodiek africhten), het werkstukmateriaal, de koelvloeistof en de ervaring van de operator.
Wat betekent de aanduiding "PLC" bij het model Bernardo BSG 2 vlakslijpmachine?
De afkorting PLC geeft aan dat de slijpmachine is uitgerust met een programmeerbaar PLC-besturingssysteem. Hiermee kunnen automatische slijpcycli (aantal doorgangen, diepte per doorgang, aanvoersnelheid) worden ingesteld zonder handmatige tussenkomst tijdens de cyclus. In vergelijking met de handmatige versie verkort dit de cyclustijden en levert het consistentere resultaten op bij batches van identieke werkstukken.
Welke slijpschijf moet ik gebruiken voor staal, gietijzer en aluminium?
Staal: korund (Al₂O₃) slijpschijf A46K–A60K. Gietijzer: siliciumcarbide (SiC) slijpschijf C46K–C60K. Aluminium: siliciumcarbide slijpschijf C46J–C60J met ruime smering. Meng geen verschillende materialen op dezelfde slijpschijf; metaalresten zullen het slijpoppervlak vervuilen.
De BSG- en FSM-vlakslijpmachines zijn uitgerust met een geïntegreerd koelsysteem. Dit is essentieel voor precisieslijpen van gehard staal om oppervlakteverbranding te voorkomen die de structuur van het materiaal aantast. Gebruik altijd de juiste koelvloeistof voor het te bewerken materiaal. Originele reserveonderdelen zijn verkrijgbaar met een levertijd van 3-5 werkdagen. Klantenservice in het Italiaans is beschikbaar.Heeft de Bernardo BSG 2 vlakslijpmachine een geïntegreerd koelsysteem nodig?
Zijn reserveonderdelen en slijpschijven verkrijgbaar?
