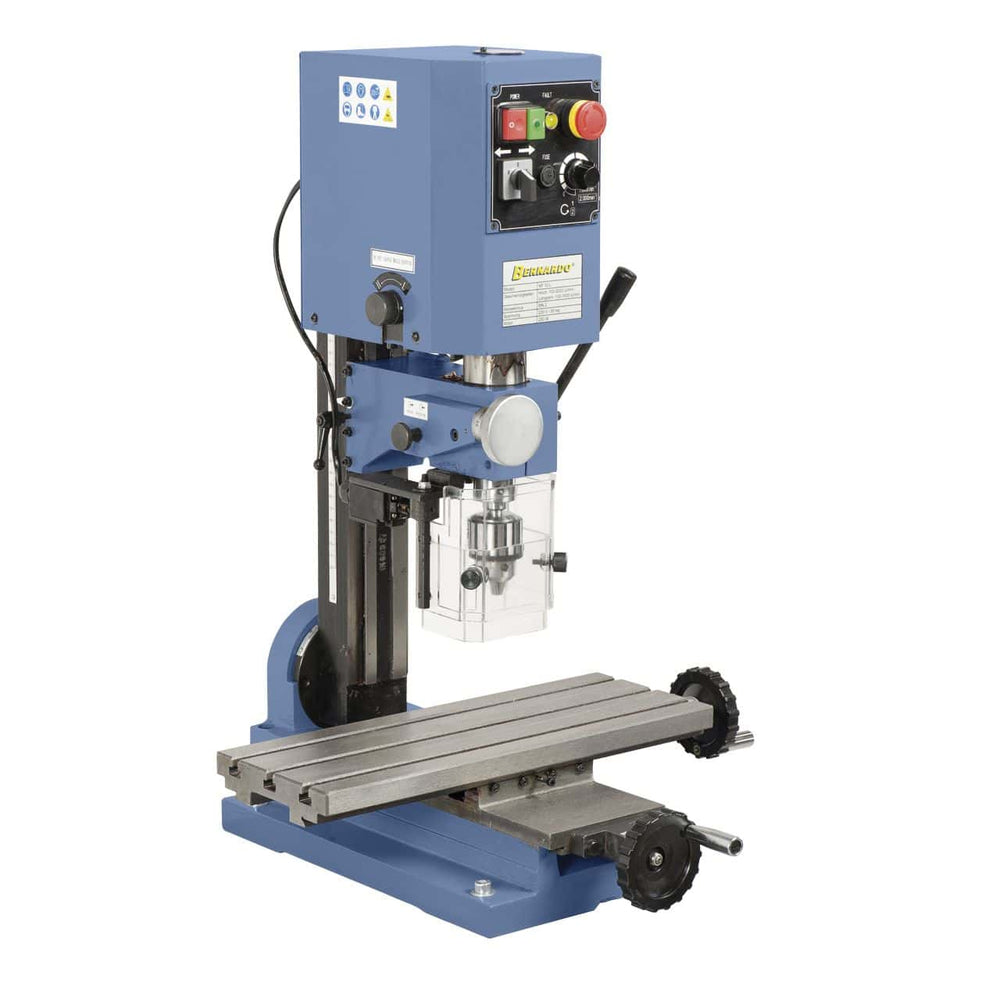

De Bernardo KF 10 L is een compacte tafelboor-freesmachine voor modelbouw, hobby's en kleine werkplaatsen. Hij boort in staal tot Ø10 mm, freest met een frontfrees tot Ø20 mm, heeft een 0,35 kW motor en een toerental van 100–1.000 / 100–2.000 tpm. Gewicht 50 kg, MK 2-opzetstuk. Krollit is sinds 2007 de officiële Bernardo-distributeur.
- Boordiameter staal Ø10 mm
- Frezen max. Ø20 mm
- Vingerfrezen max. Ø10 mm
- Spindelsnelheid 100–1.000 / 100–2.000 tpm (Vario)
- MK 2 spindelopzetstuk, 30 mm slag
- Dwarsastafel 400 x 145 mm, X/Y-verplaatsing 330 / 170 mm
- Motor 0,25 kW (S1) / 0,35 kW (S6) 230 V
- Gewicht 50 kg
Wie gebruikt de KF 10 L en waarvoor
Modelbouwers, gevorderde hobbyisten en kleine werkplaatsen kiezen deze machine voor precisiebewerking van kleine onderdelen: boren van aluminium en zachtstalen componenten tot Ø10 mm, frezen van sleuven en kleine oppervlakken, en afschuinen van metalen onderdelen. De compacte afmetingen van de machine (50 kg, 420 x 343 x 720 mm) maken hem geschikt voor werkbanken in thuiswerkplaatsen, technische scholen en opleidingscentra.
Zijn plaats in het Bernardo-assortiment
De Bernardo KF 10 L is gepositioneerd in het instapsegment van tafelboor-/freesmachines. Boven deze machine biedt het assortiment meer geavanceerde modellen zoals de KF 25 D Vario (110 kg) en de BF 25 Super (165 kg), met een grotere boorcapaciteit en een grotere tafel. Onder de KF 10 L zijn er geen professionele boor-/freescombinaties: voor puur hobbygebruik met eenvoudige boorklussen zijn de TB tafelboormachines uit hetzelfde Bernardo-assortiment het overwegen waard.
Logistiek en ondersteuning van Krollit
Bernardo levert binnen 5-9 werkdagen (7 dagen in het zuiden). Originele Bernardo-onderdelen worden binnen 3-5 werkdagen vanuit het Krollit-magazijn verzonden. Klantenservice in het Italiaans is beschikbaar voor technische documentatie, productinformatiebladen en het beheer van bestellingen van reserveonderdelen. Krollit is sinds 2007 officieel distributeur van Bernardo.
Voor wie is de KF 10 L bedoeld?
| Profiel | Compatibiliteit | Patroon |
|---|---|---|
| Gevorderde modelbouwers en hobbyisten | Geschikt | Boren Ø10 mm en frezen Ø20 mm op kleine werkstukken, gewicht 50 kg op de werkbank |
| Technische scholen en opleidingscentra | Geschikt | Compacte machine 420 x 343 x 720 mm, MK 2-opzetstuk, 230 V-voeding Standaard |
| Professionele werkplaatsen voor continu gebruik | Niet geschikt | 0,35 kW motor en 10 mm capaciteit bedoeld voor incidenteel gebruik, niet voor serieproductie |
Niet geschikt voor: serieproductie, bewerking van hard staal met een diameter groter dan Ø10 mm, continue freescycli in mechanische werkplaatsen (voor deze toepassingen zijn modellen BF 25 Super of hoger vereist).
Werkcapaciteit
| Boorstaal | Ø10 mm |
| Max. vlakfrezen | Ø20 mm |
| Max. Eindfrees | Ø10 mm |
Spindel en snelheden
| Spindelbevestiging | MK 2 |
| Spindelslag | 30 mm |
| Spindelsnelheid (variabel) | 100–1.000 / 100–2.000 tpm |
Tafel en kop
| Afmetingentabel | 400 x 145 mm |
| Tafelverplaatsing (X / Y) | 330 / 170 mm |
| T-sleuven | 8 mm |
| Kanteling van de kop | ±45° |
| Hoogteverstelling van de kop | 180 mm |
| Afstand spindel tot kolom | 140 mm |
| Afstand spindel tot tafel | 80–260 mm |
Motor en afmetingen
| Vermogen S1-motor 100% | 0,25 kW |
| Vermogen S6-motor 40% | 0,35 kW |
| Spanning | 230 V |
| Afmetingen machine (L x B x H) | 420 x 343 x 720 mm |
| Gewicht | 50 kg |
Standaarduitrusting
- 1-10 mm / B12 spankop
- MK 2 / B12 spindel
- M10 trekstang
- Digitale snelheidsindicator
- Digitale spindelslagindicator
- In hoogte verstelbare beschermkap met microschakelaar
- Gereedschapsset
Veelgestelde vragen
Welke boor- en freescapaciteiten heeft de KF 10 L?
Boren in staal tot Ø10 mm, vlakfrezen tot Ø20 mm, kopfrezen tot Ø10 mm.
De vermelde capaciteiten hebben betrekking op standaardstaal, niet op Gehard staal (bijv. C40, S235). Bij hardere materialen of legeringen kan de werkelijke capaciteit lager zijn: in dat geval wordt aanbevolen de rotatiesnelheid en de voeding te verlagen om overbelasting van de spindel en gereedschappen te voorkomen.
Hoe stel ik de spindelsnelheid in op de KF 10 L?
De machine is voorzien van een Vario-snelheidsregeling die traploos instelbaar is in het bereik van 100–1.000 / 100–2.000 tpm.
Met de Vario-regeling kunt u de snelheid nauwkeurig afstemmen op het materiaal en de gereedschapsdiameter, zonder dat u riemen of tandwielen hoeft te wisselen. Voor vlakfrezen van zacht staal wordt doorgaans de lage stand gebruikt, terwijl voor gaten met een kleine diameter in aluminium de hoge stand wordt gebruikt.
Welke voeding en motor gebruikt de KF 10 L?
0,25 kW (S1 continu) / 0,35 kW (S6 intermitterend) motor met 230 V voeding.
De motor werkt op een standaard 230 V eenfasige voeding, die gangbaar is in alle werkplaatsen en laboratoria. De S6 40% snelheid geeft aan dat de motor maximaal vermogen kan leveren voor intermitterend gebruik, terwijl de S1 100% snelheid het nominale vermogen voor continu gebruik aangeeft.
Wat zijn de tafelafmetingen, verplaatsingen en spindelbevestiging van de KF 10 L?
400 x 145 mm kruistafel met 330/170 mm X/Y verplaatsingen, MK 2 spindelbevestiging, 30 mm spindelverplaatsing.
De MK 2-spindelhouder is een internationale standaard: accessoires (spankoppen, freeshouders, reductieassen) zijn algemeen verkrijgbaar. De tafelverplaatsingen maken het mogelijk om werkstukken te bewerken binnen de effectieve werkafmetingen (X/Y-verplaatsingen exclusief de afmetingen van de opspaninrichting).
Hoeveel weegt de KF 10 L en wat voor soort installatie is er nodig?
De machine weegt ongeveer 50 kg en is ontworpen voor installatie op een stevige werkbank met een 230 V-aansluiting.
Het lage gewicht van 50 kg maakt handmatige positionering (met twee personen) en installatie op standaard werkbanken mogelijk. Controleer echter het draagvermogen van de werkbank en de aanwezigheid van een vlak oppervlak om doorbuiging tijdens het frezen te voorkomen.
