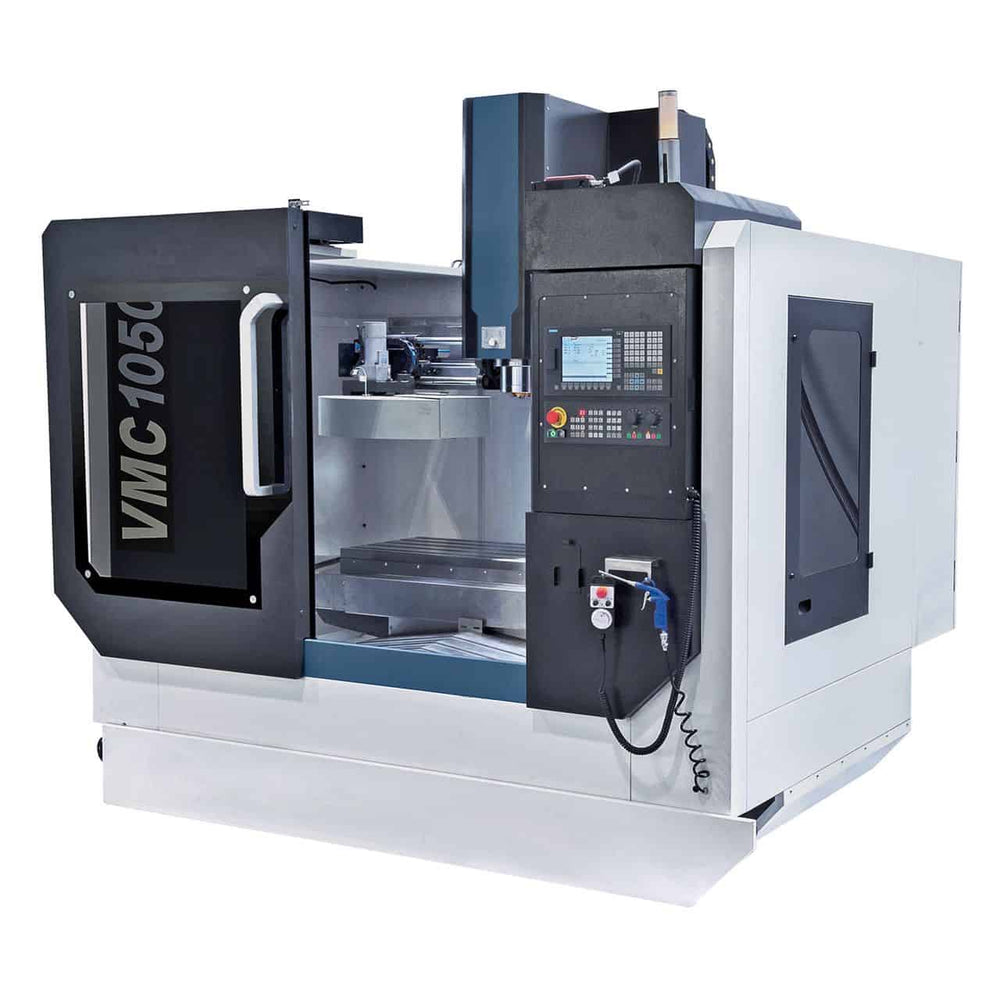

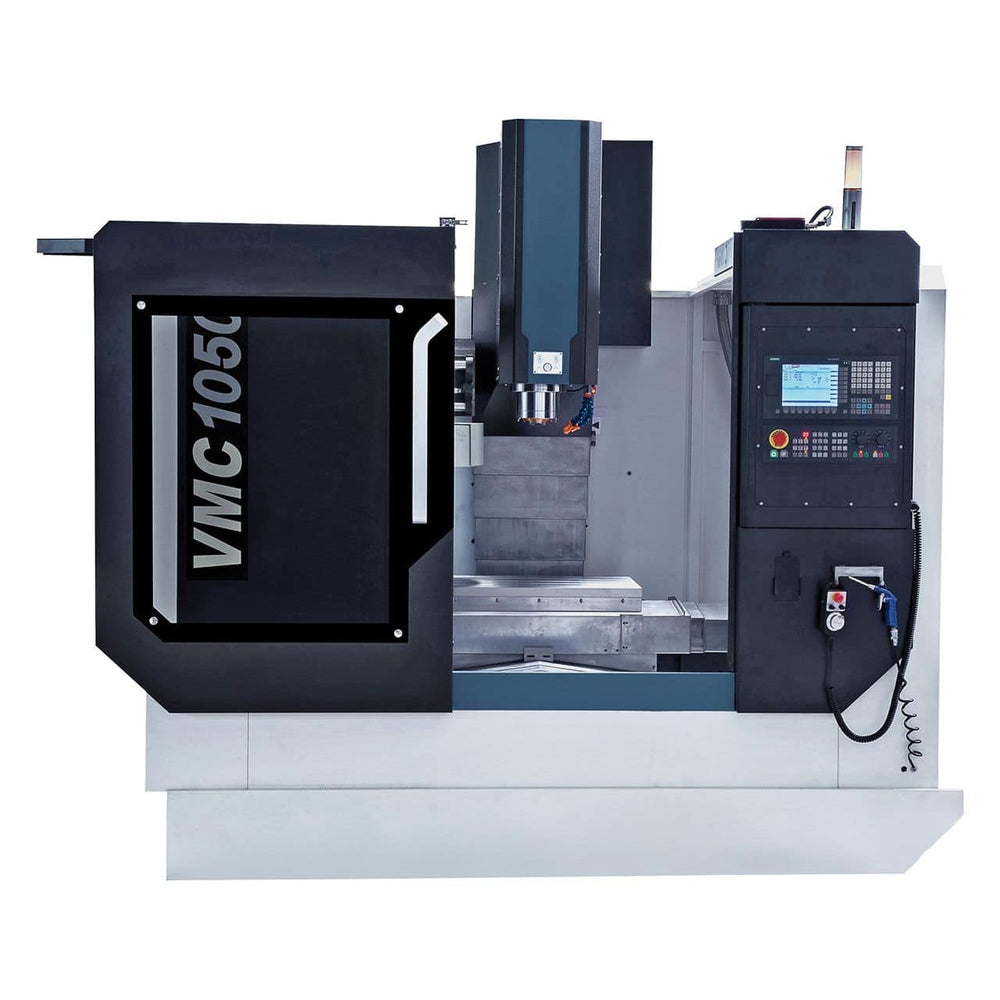

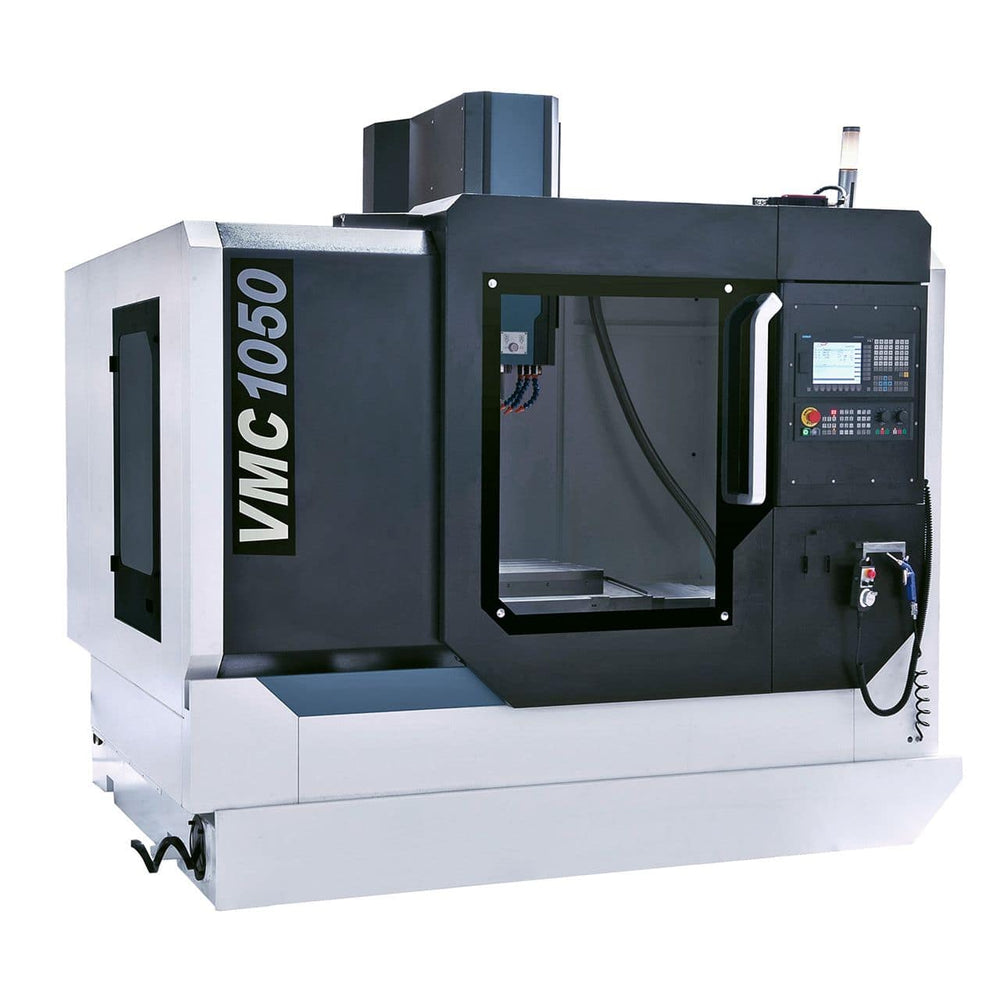

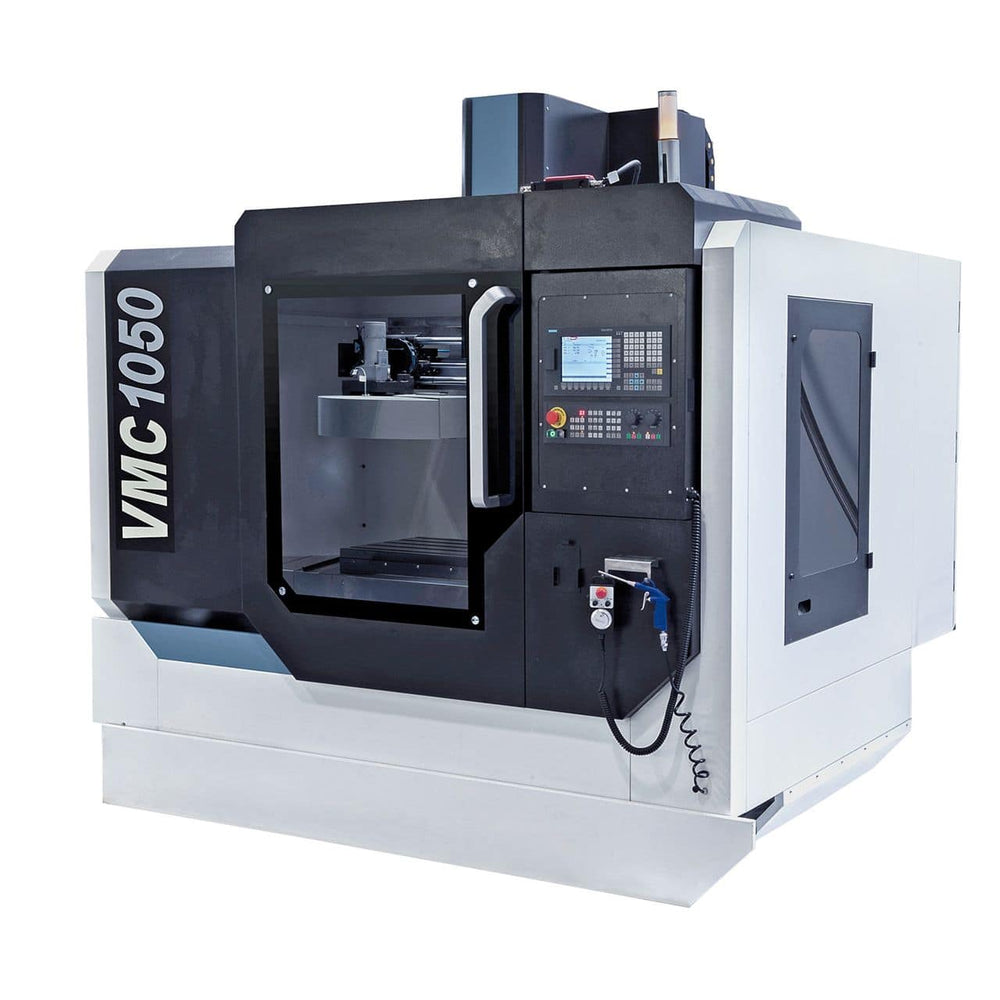

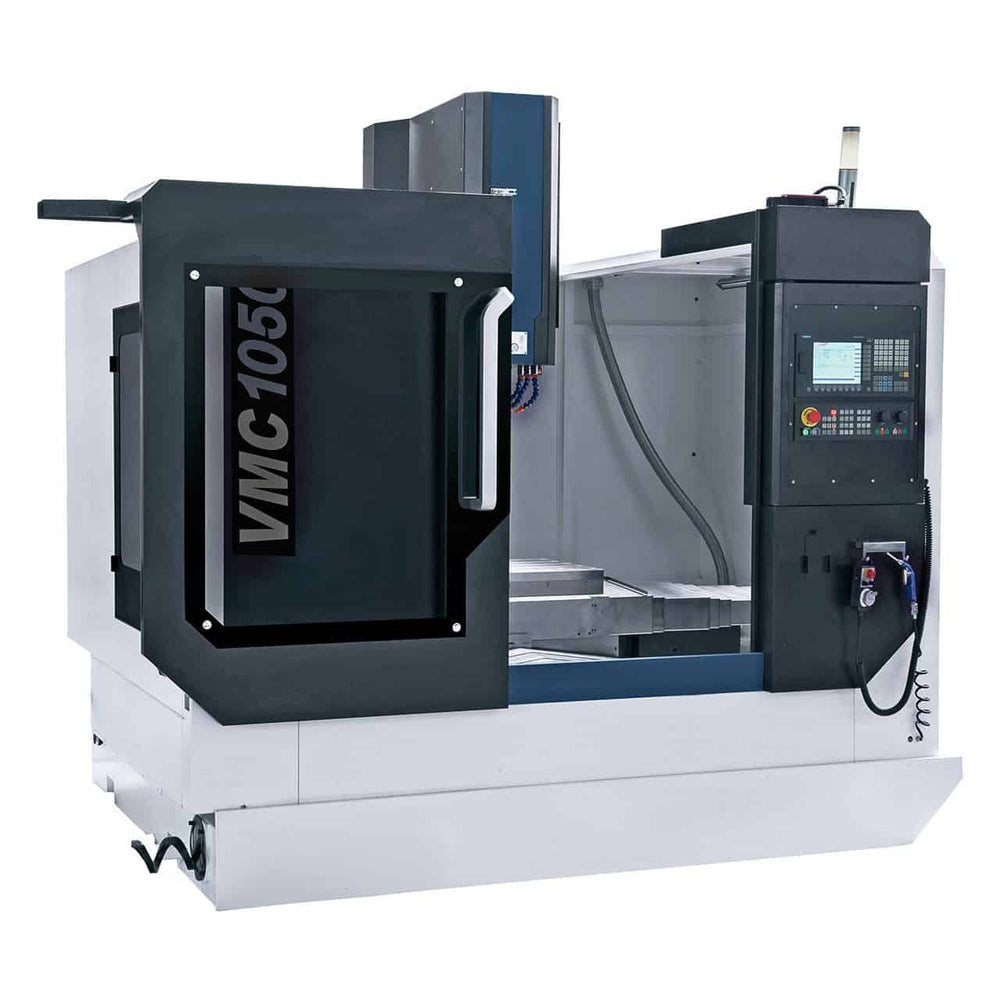

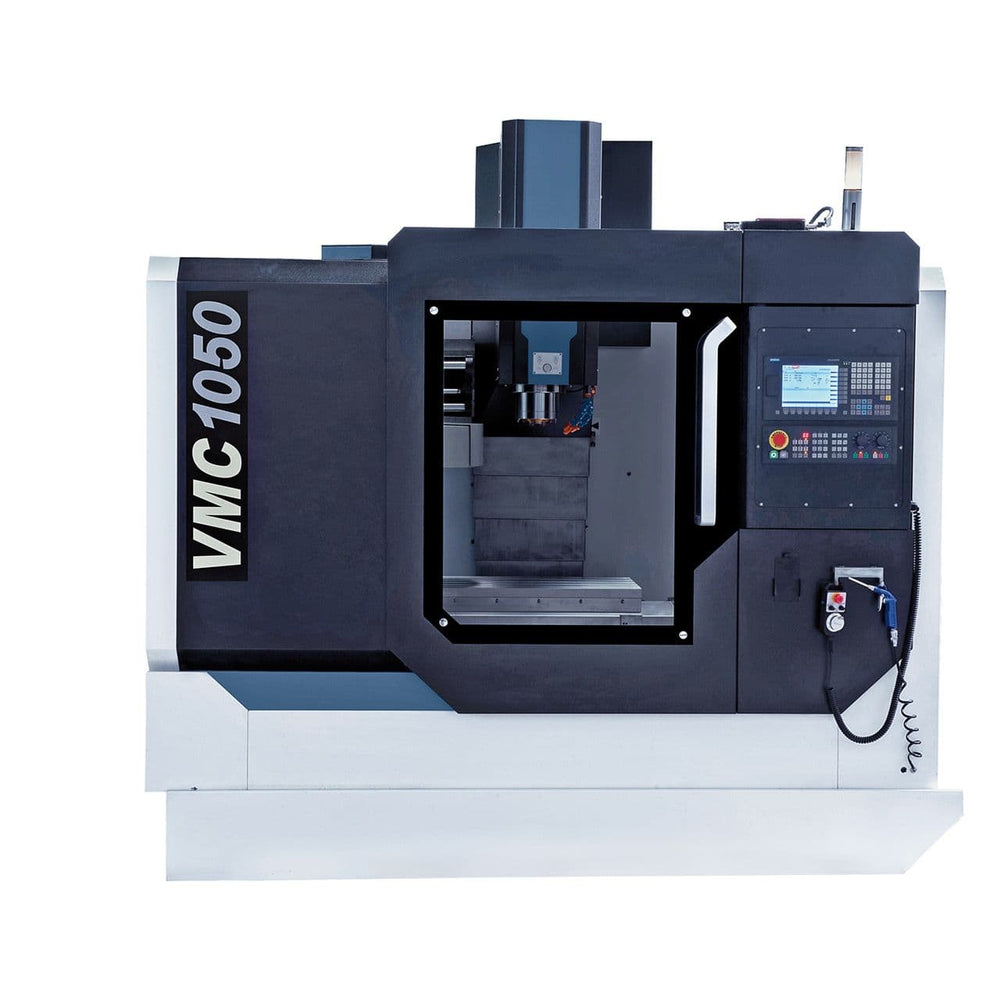

De Bernardo Centro CNC VMC 1050 - Siemens Sinumerik 808D Advanced control is een boor-freesmachine voor professioneel gebruik, met snelheden van 40 – 8000 tpm, een motor van 11,0 kW en een gewicht van circa 5500 kg. Krollit, officiële Bernardo-distributeur sinds 2007.
- Tafelafmetingen: 1000 x 500 mm
- Spindelbevestiging: BT 40
- Spindelsnelheid: 40 – 8000 tpm
- X-asverplaatsing: 850 mm
- Y-asverplaatsing: 500 mm
- Z-asverplaatsing: 500 mm
- Afstand spindelneus tot tafeloppervlak: 110 – 610 mm
- Afstand tussen spindel en kolom: 560 mm
Wie gebruikt het VMC 1050 CNC-centrum - Siemens Sinumerik 808D Advanced besturing en waarvoor wordt het gebruikt?
Mechanische werkplaatsen en prototypelaboratoria gebruiken het VMC CNC-centrum. 1050 - Siemens Sinumerik 808D Advanced besturing voor gecombineerd boren, frezen en draadsnijden van metalen onderdelen. De kantelbare kop maakt bewerking onder een hoek mogelijk.
De plaats in het Bernardo-assortiment
Het Bernardo VMC 1050 CNC-centrum - Siemens Sinumerik 808D Advanced besturing - maakt deel uit van het Bernardo-assortiment boor-freesmachines, dat sinds 2007 in Italië wordt gedistribueerd door Krollit. Het Bernardo-assortiment omvat modellen in verschillende categorieën en vermogensniveaus: om de juiste machine voor uw toepassing te kiezen, kunt u de Bernardo-catalogus op Krollit raadplegen of contact opnemen met de klantenservice voor hulp bij de selectie van de juiste machine.
Logistiek en ondersteuning van Krollit
Machines worden binnen 5-9 werkdagen verzonden (7 dagen in het zuiden). Voor reserveonderdelen en accessoires duurt de verzending vanuit het Krollit-magazijn 3-5 werkdagen. Klantenservice in het Italiaans is beschikbaar voor technische documentatie, productgegevensbladen en het beheer van bestellingen van reserveonderdelen. Krollit is sinds 2007 officieel distributeur.
Voor wie is het VMC 1050 CNC-centrum - Siemens Sinumerik 808D Advanced Control geschikt?
| Profiel |
Compatibiliteit |
Patroon |
| Kleine en middelgrote mechanische werkplaatsen |
Geschikt |
Gecombineerde boor-, frees- en draadbewerkingen op metalen onderdelen |
| Prototype- en onderhoudslaboratoria |
Geschikt |
Productie van sleuven, gaten en hoekbewerkingen met kantelbare kop |
| Industriële omgevingen met meerdere ploegen productie |
Nog te beoordelen |
Voor continue, intensieve cycli kunt u HSV-series of universele freesmachines overwegen |
Niet geschikt voor: toepassingen die buiten de door de fabrikant opgegeven technische specificaties vallen. Neem bij vragen over compatibiliteit contact op met de klantenservice van Krollit.
Werkcapaciteit
| T-groeven (aantal / breedte / steek) |
5 / 18 mm / 100 mm |
Spindel en snelheid
| Spindelaansluiting |
BT 40 |
| Spindelsnelheid |
40 – 8000 tpm |
| Afstand tussen spindelneus en tafeloppervlak |
110 – 610 mm |
| Afstand tussen spindel en kolom |
560 mm |
| Vermogen van de spindelmotor |
11,0 kW |

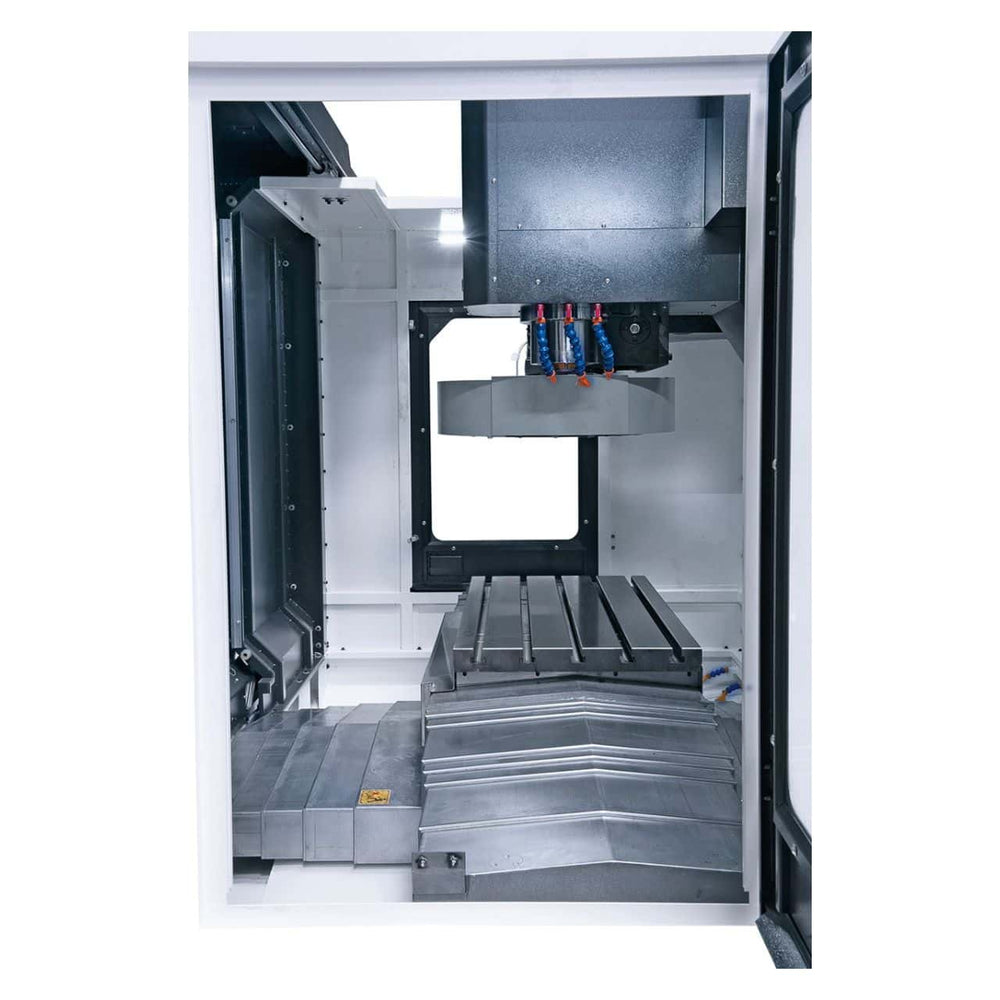

Tafel en afmetingen

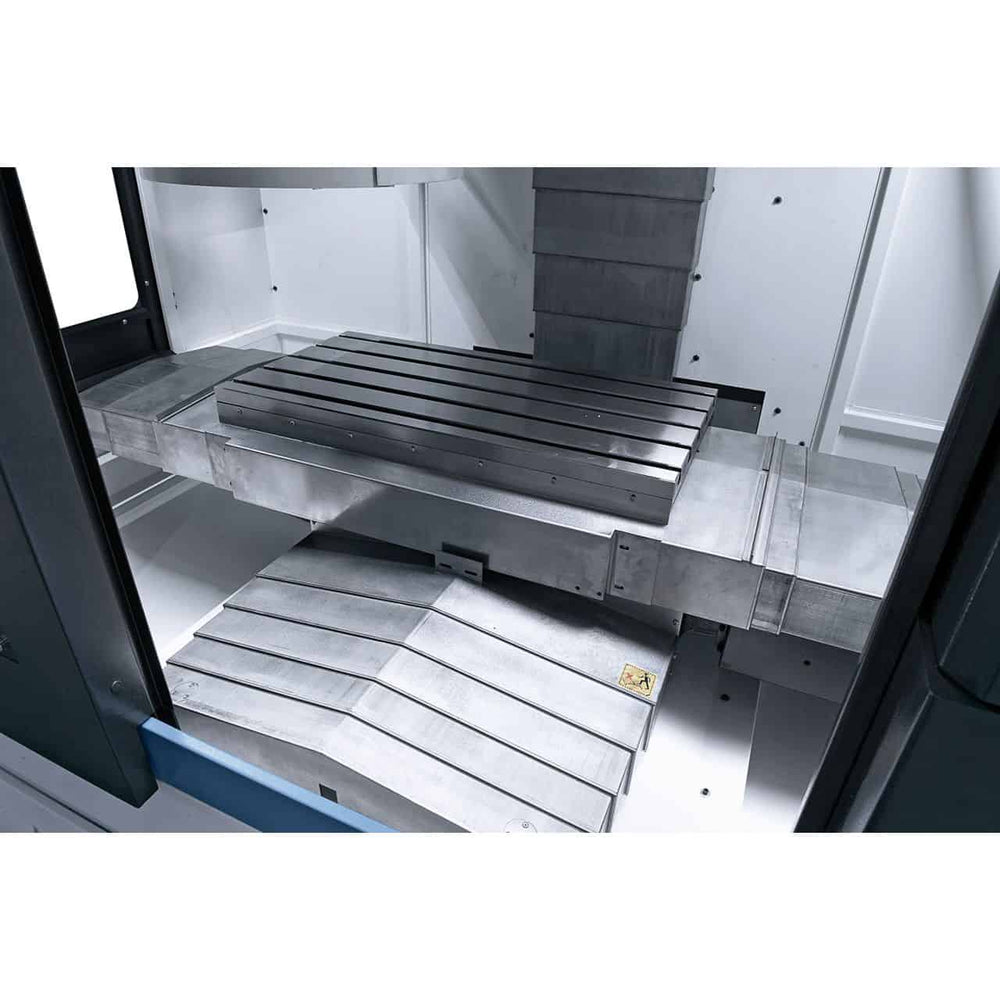

| Afmetingen van de tafel |
1000 x 500 mm |
| Draagvermogen van de tafel |
500 kg |
| Max. Afmetingen van het gereedschap |
Ø 130 x 300 mm |
| Afmetingen van de machine (B x D x H) |
2500 x 2200 x 2400 mm |
Overige specificaties
| Verplaatsing X-as |
850 mm |
| Verplaatsing Y-as |
500 mm |
| Verplaatsing Z-as |
500 mm |
| Werkvoortgang X, Y, Z |
10 – 10.000 mm/min |
| Snelle X/Y |
30.000 mm/min |
| Z-snelle bewegingen |
24.000 mm/min |
| Positioneringsnauwkeurigheid |
±0,005 mm |
| Herhaalbaarheid |
±0,003 mm |

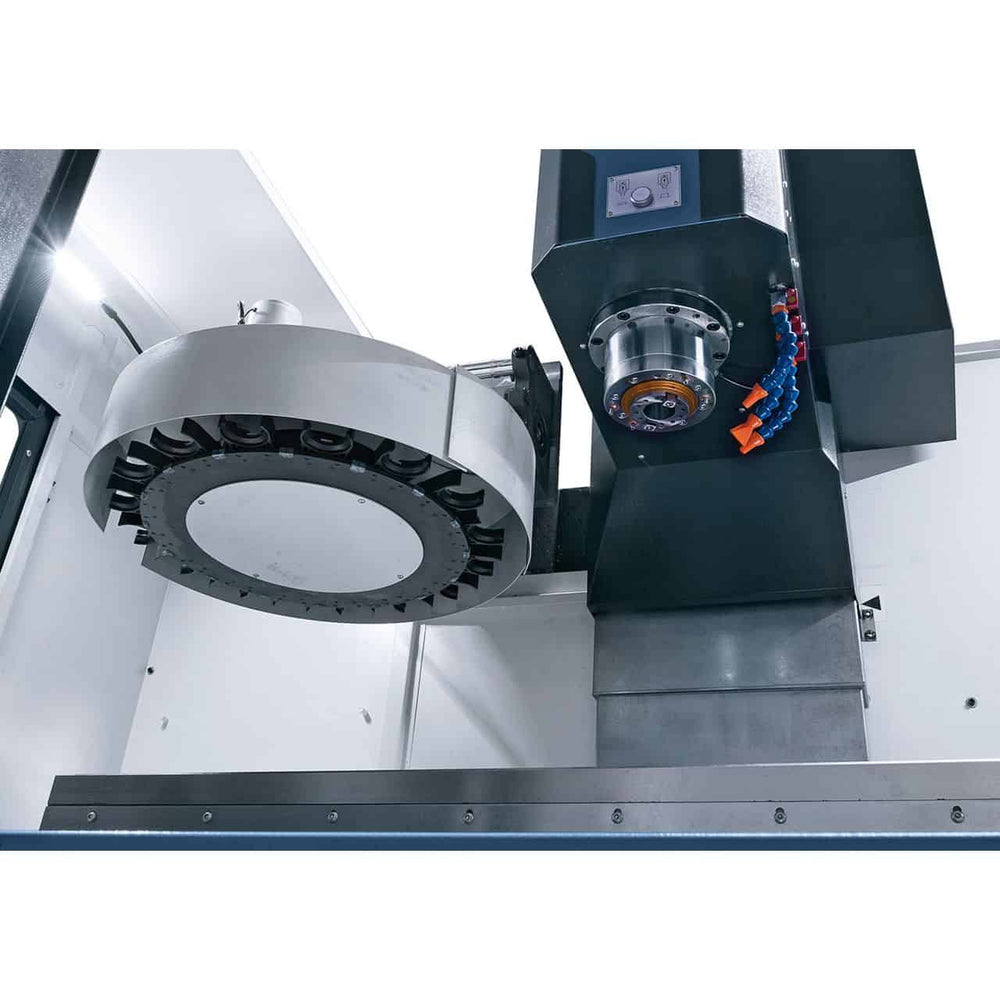

| Gereedschapsmagazijn |
16 posities (carrousel) |
| Max. Gewicht van het gereedschap |
8 kg |
| Tijd voor gereedschapswissel |
7 sec. |
| Gewicht |
ongeveer 5500 kg |
Veelgestelde vragen
Wat kan de VMC 1050 CNC-center - Siemens Sinumerik 808D Advanced besturingsmachine?
Boren, vlakfrezen, vingerfrezen en draadsnijden in zacht staal, gietijzer en lichte legeringen.
De vermelde capaciteiten hebben betrekking op standaard, ongehard staal. Bij gelegeerd staal de voeding en snijsnelheid verlagen om de gereedschappen te sparen.
Hoe stel ik de spindelsnelheid in?
Zie de informatie over "Spindelsnelheid" in de technische tabel: Vario-regeling of mechanische stapverandering.
Bij modellen met een variabele snelheid is een continue regeling mogelijk via een frequentieregelaar of toetsenbord, terwijl bij modellen met een mechanische stapverandering (bijv. BF 30 G) de snelheid handmatig moet worden ingesteld.
Welke stroomvoorziening is nodig?
Zie de informatie over "Spanning" in de technische tabel: doorgaans 230 V eenfase of 400 V driefase.
Grote modellen (BF 45, FM 45, FM 50) vereisen een 400 V driefase-aansluiting. Controleer vooraf de beschikbaarheid in de werkplaats. van aankoop.
Is de kop kantelbaar?
Ja, zie "Kanteling van de kop" in de technische tabel.
De kantelbare kop maakt hoekfrezen en afschuinen mogelijk zonder complexe werkstukklemming. De meest geavanceerde modellen bieden een kantelhoek tot ±90°.
Hoeveel weegt de machine?
Het gewicht varieert van circa 50 kg (KF 10) tot meer dan 350 kg (BF 45 HSV Vario).
Voor modellen zwaarder dan 200 kg wordt installatie op een speciale basis aanbevolen. Voor lichtere modellen is een stevige, vlakke werkbank voldoende.
