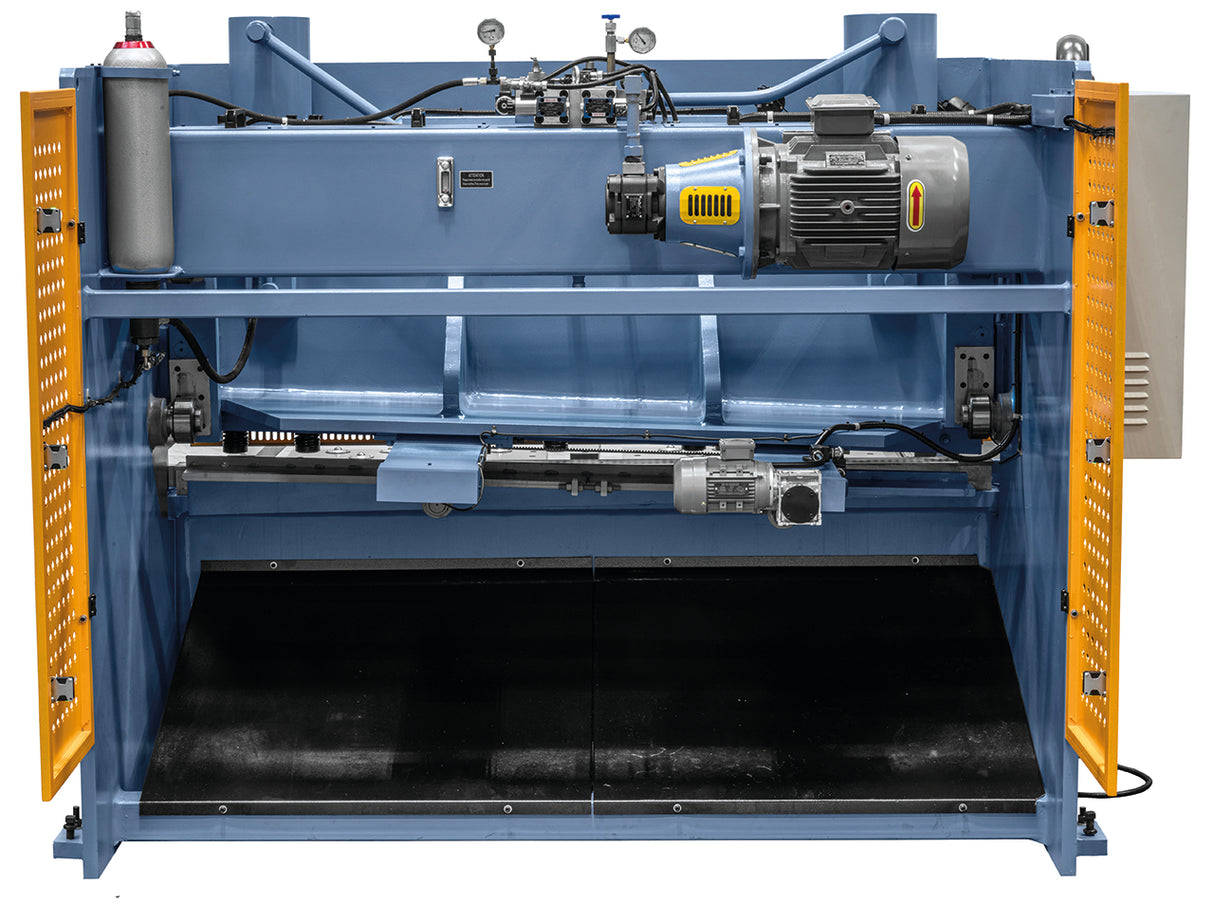

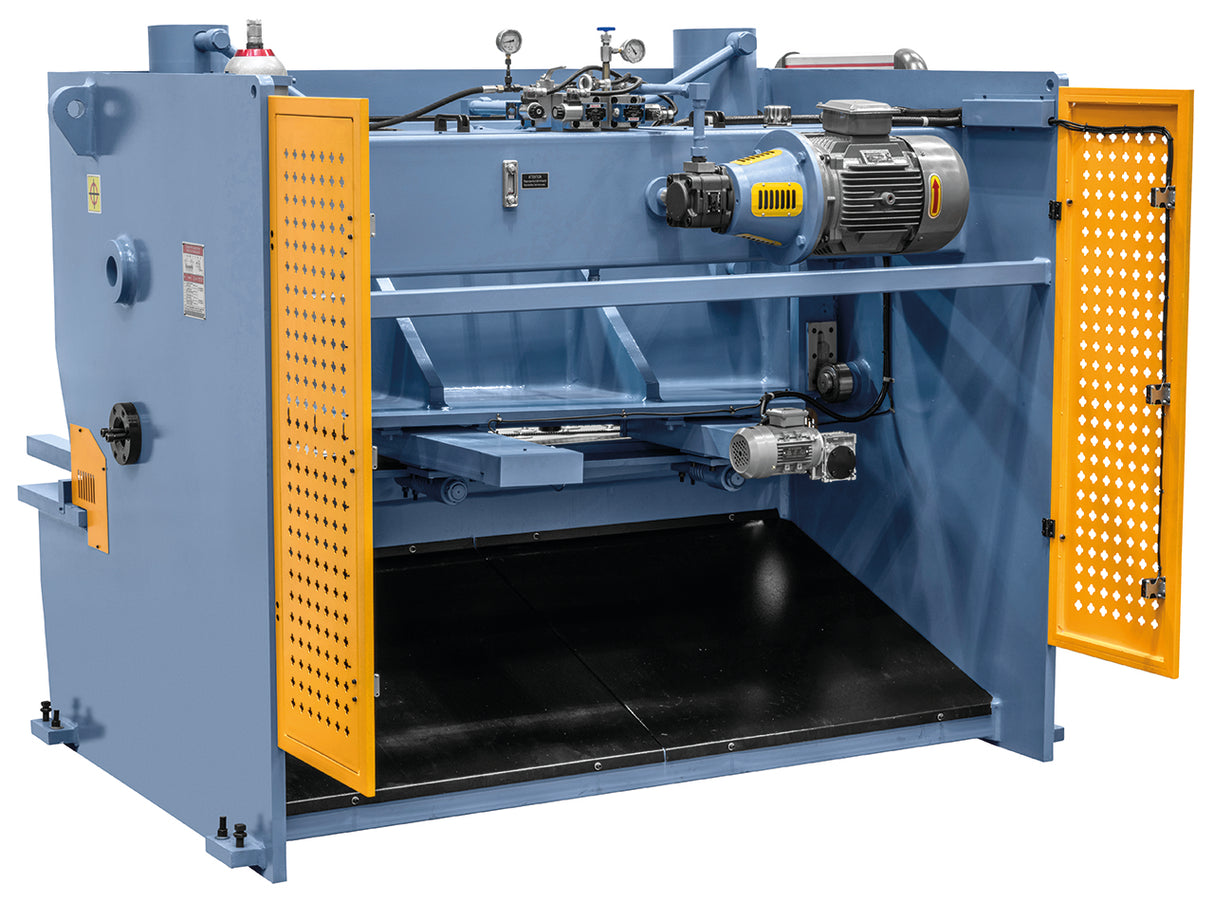

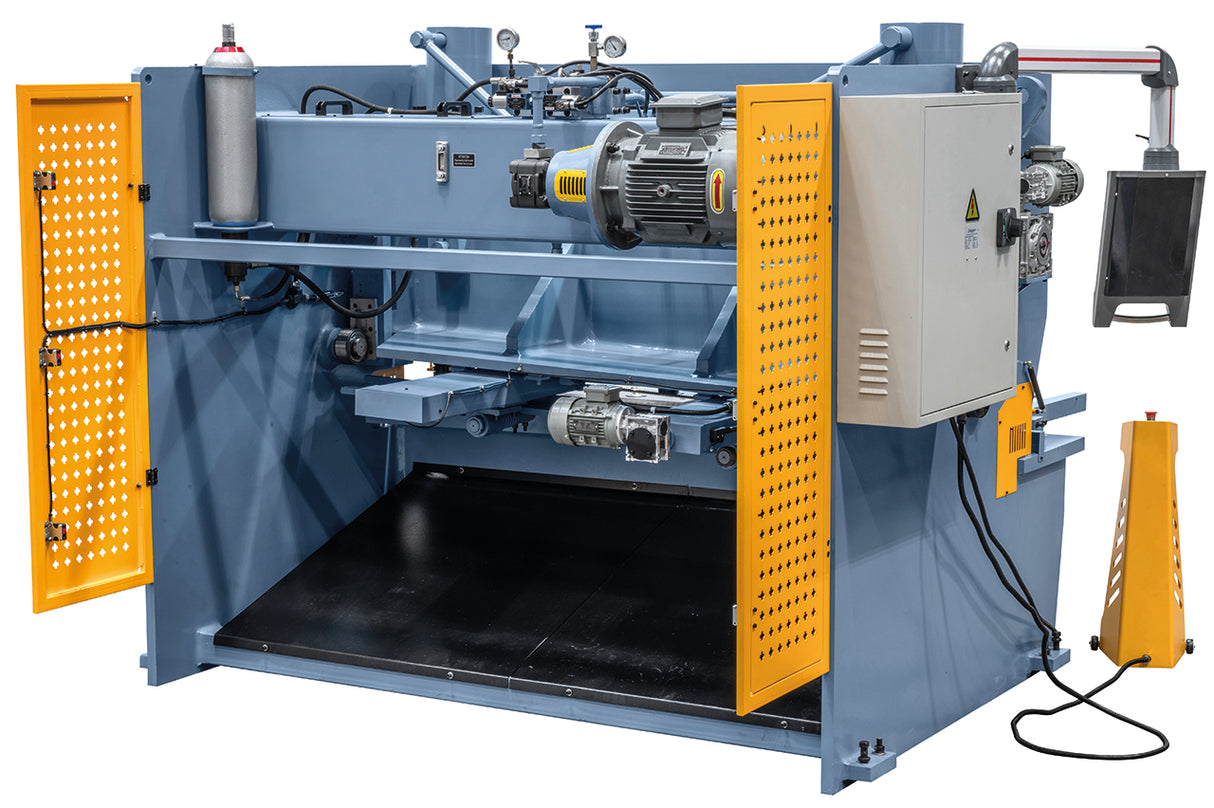

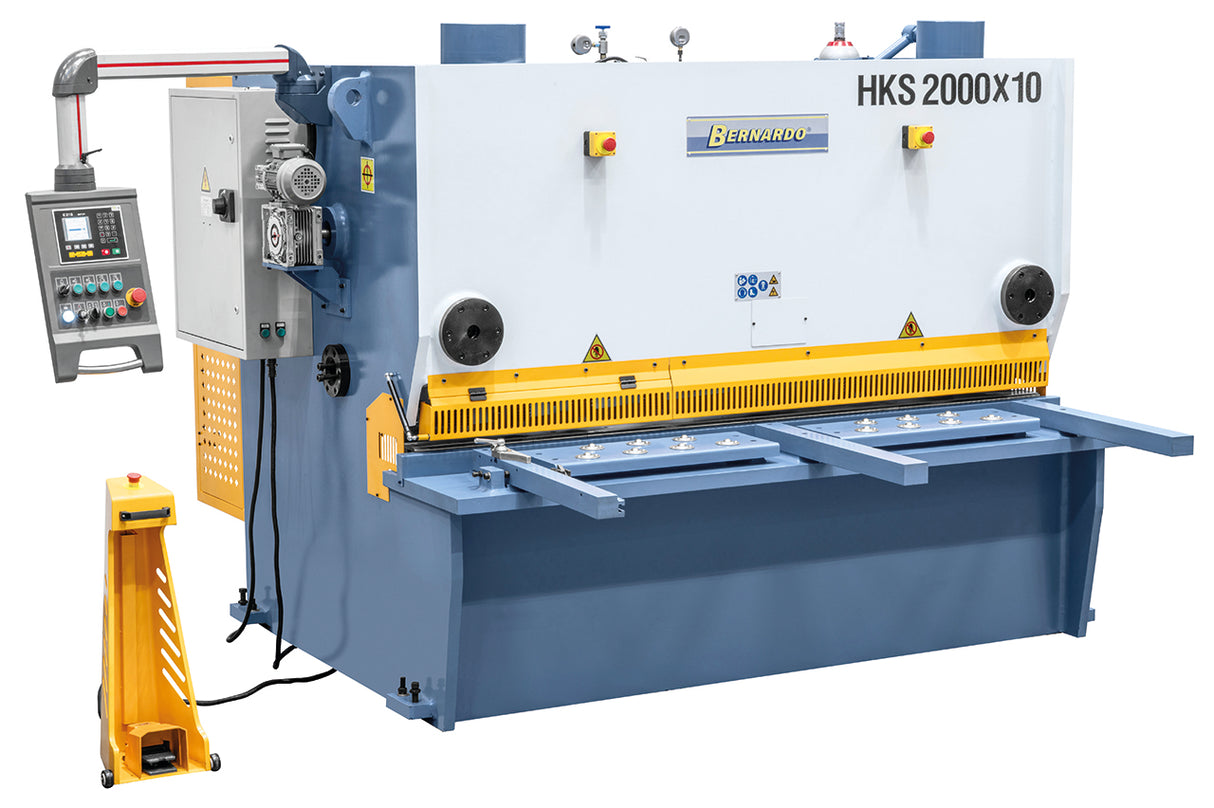

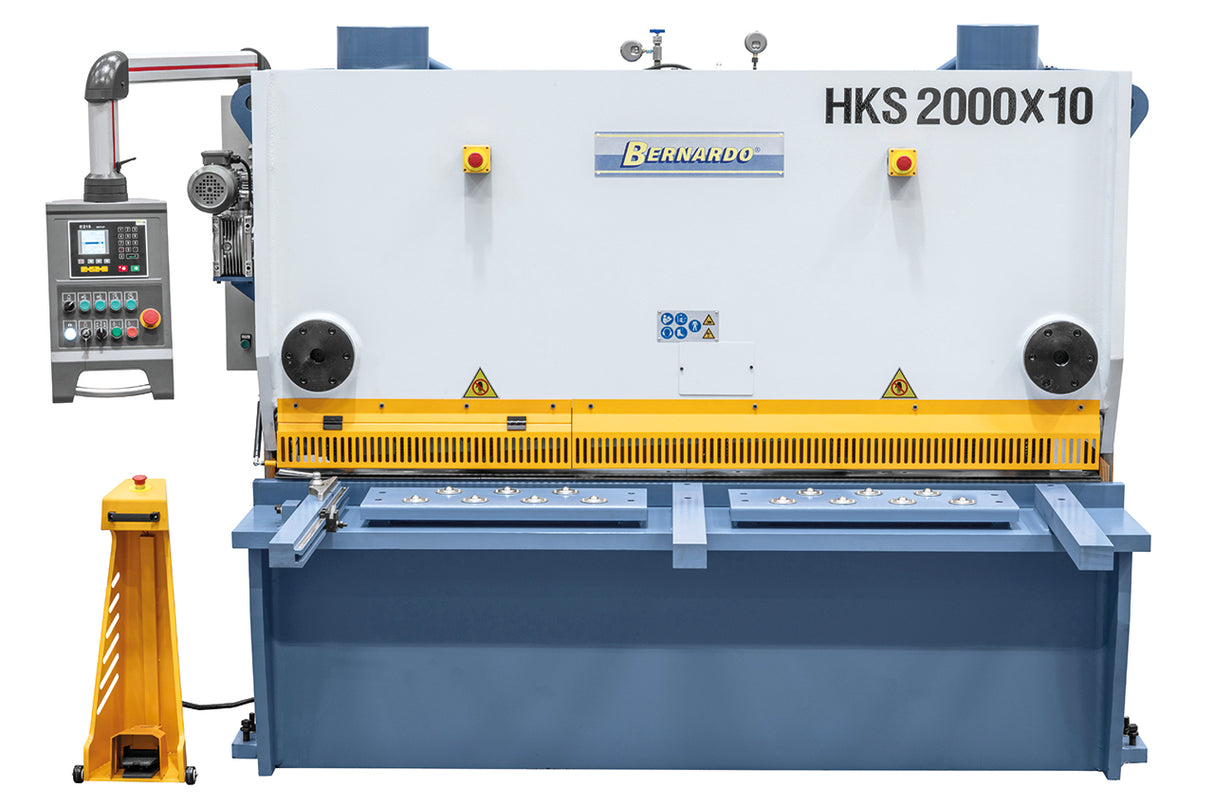

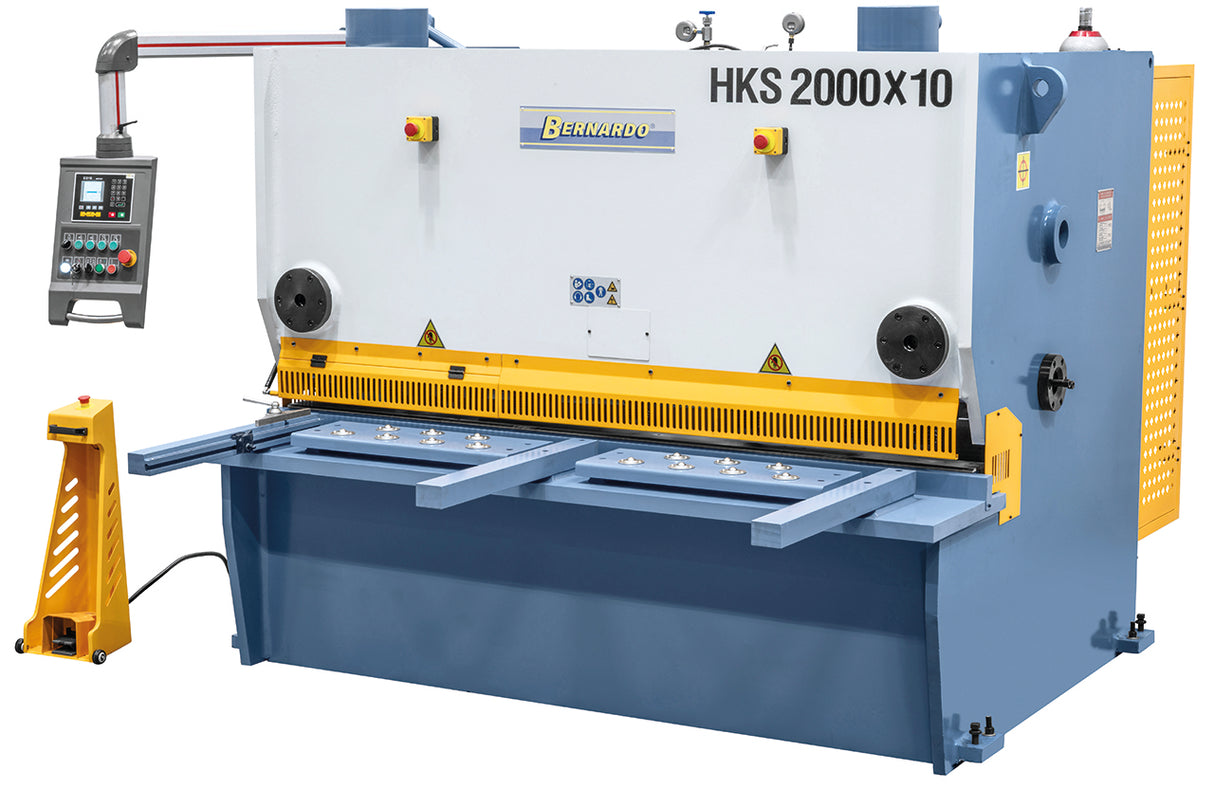

De Bernardo HKS 2000 x 10 is een hydraulische guillotineschaar voor professioneel gebruik, met een snijlengte van 2000 mm, plaatdikte tot 10 mm, gemotoriseerde NC-achteraanslag 0–600 mm en een motor van 11 kW. Oostenrijkse Bernardo-constructie, een merk dat sinds 1979 actief is. In Italië gedistribueerd door Krollit, officiële Bernardo-distributeur sinds 2007.
- Snijlengte: 2000 mm
- Max. plaatdikte: 10 mm (staal 400 N/mm²)
- Snijhoek: 0,5° – 1° 45'
- Gemotoriseerde NC-achteraanslag: 0–600 mm
- Slagen per minuut: 12
- Aantal plaathouders: 8
- Motor: 11 kW
- Gewicht: 6.100 kg
Wie gebruikt de HKS 2000 x 10 en waarvoor
De schaar wordt gebruikt door metaalbewerkingsbedrijven, plaatwerkerijen en plaatbewerkingsbedrijven die staal, messing, aluminium en koper snijden in formaten tot 2000 mm. De rechtstreeks vanaf het bedieningspaneel instelbare snijhoek beperkt de vervorming bij dunne materialen, terwijl het snijden met het voetpedaal beide handen vrij houdt voor het positioneren van de plaat. Met 6.100 kg en een olietank van 190 liter is dit een vaste-opstellingsmachine bedoeld voor continue productie op plaat van gemiddelde dikte, niet voor incidenteel werk.
Logistiek en ondersteuning Krollit
Verzending in 5–9 werkdagen. Voor machines boven 200 kg levering op de begane grond met laadklep inbegrepen. Technische ondersteuning in het Italiaans en Engels beschikbaar gedurende de volledige levensduur van het product. Originele Bernardo-onderdelen verkrijgbaar uit het Krollit-magazijn, Monteforte Irpino (AV).
Voor wie is de HKS 2000 x 10
| Profiel | Geschiktheid | Reden |
|---|
| Gestructureerd metaalbewerkingsbedrijf | Geschikt | Snede van 2000 mm op plaat tot 10 mm bij 12 slagen/min in continue productie |
| Plaatwerk en dunne-plaatbewerking | Geschikt | Instelbare snijhoek 0,5°–1° 45' die de vervorming bij dunne materialen beperkt |
| Incidentele machinewerkplaats | Niet geschikt | Gewicht van 6.100 kg en motor van 11 kW vereisen een vaste opstelling en een eigen driefasige voeding |
Niet geschikt voor: incidenteel werk of krappe ruimtes, gezien de voetafdruk van 2650 × 2800 mm en de 6.100 kg die installatie op een geschikte vloer in een aparte ruimte vereisen.
Technische specificaties
Snijcapaciteit
| Snijlengte | 2000 mm |
| Max. plaatdikte | 10 mm (staal 400 N/mm²) |
| Snijhoek | 0,5° – 1° 45' |
| Gemotoriseerde achteraanslag | 0–600 mm |
| Slagen per minuut | 12 (afhankelijk van de snijlengte) |
| Aantal plaathouders | 8 |
| Steunarmen | 3 |

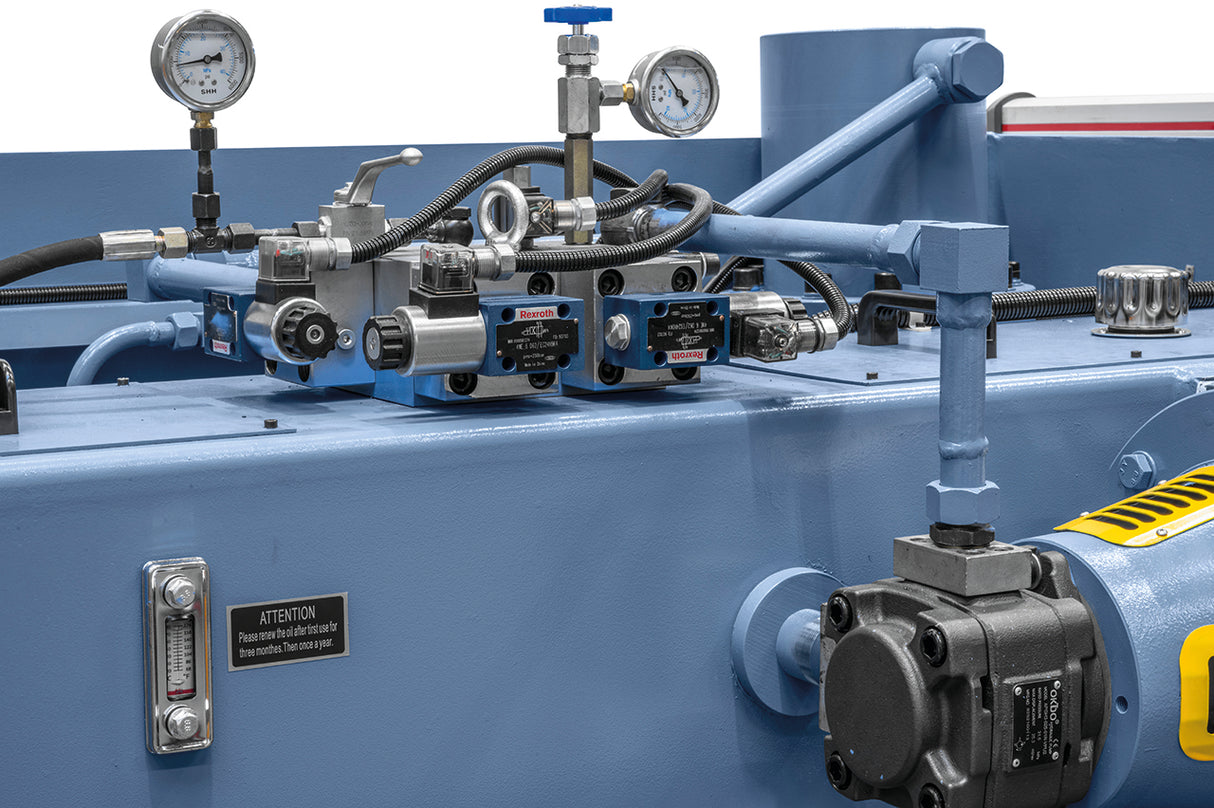

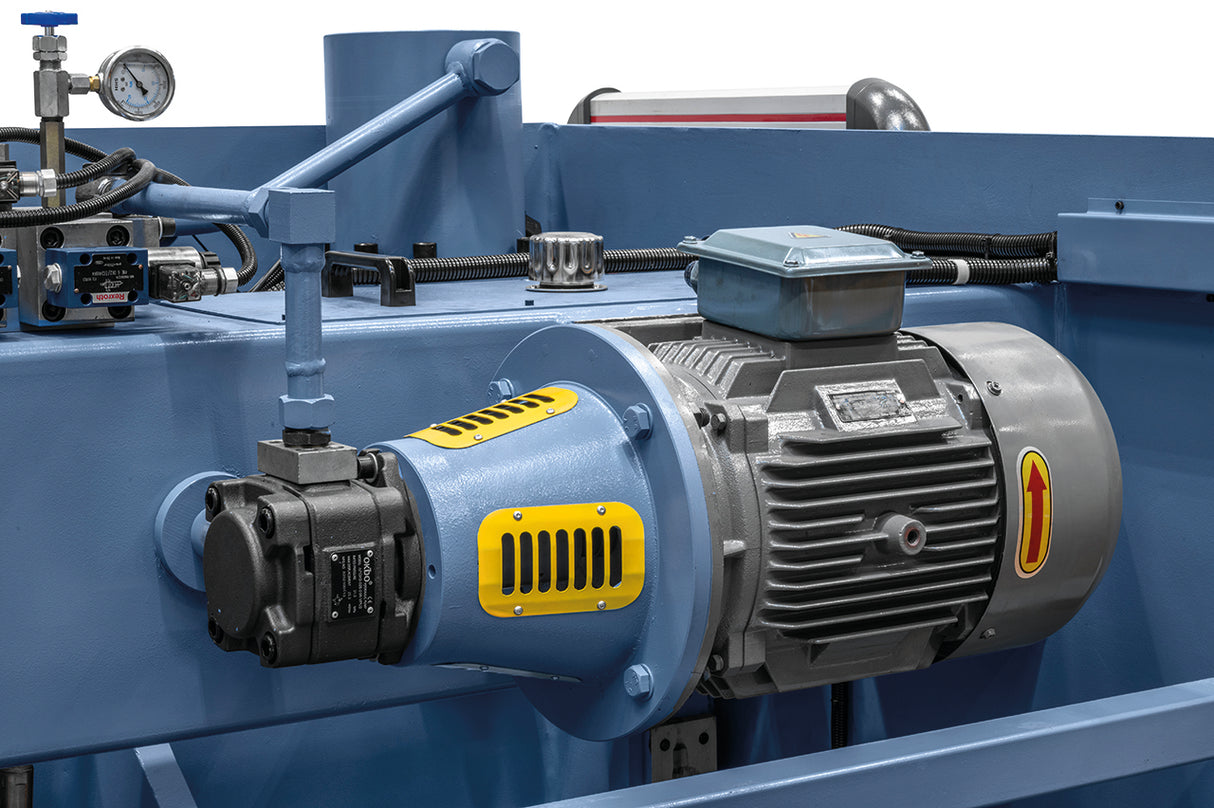

Motor en hydraulisch systeem
| Motorvermogen | 11 kW |
| Olietank | 190 liter |
| NC-besturing | E21S |
Afmetingen en gewicht
| Tafelhoogte | 750 mm |
| Lengte | 2.650 mm |
| Diepte | 2.800 mm |
| Hoogte | 2.000 mm |
| Gewicht | 6.100 kg |
Standaarduitrusting
- Instelling van de snijspleet
- Verlichting van de snijlijn

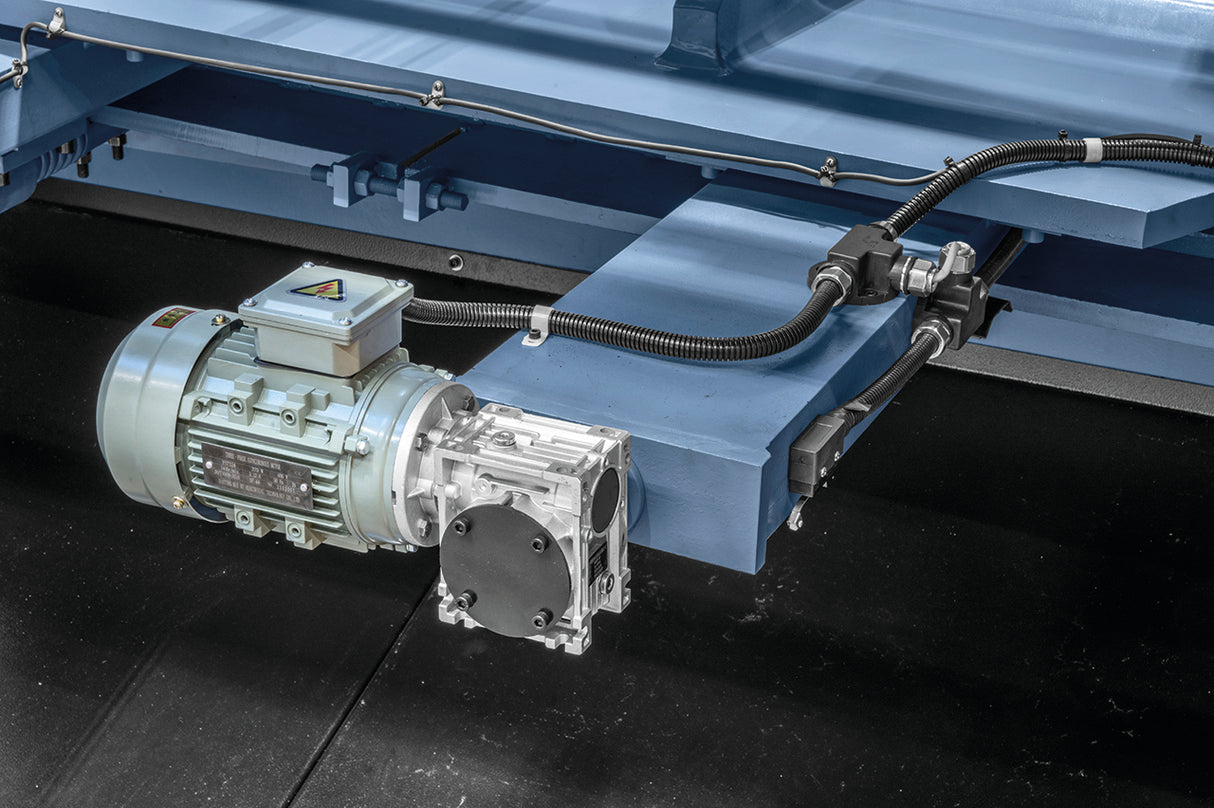

- Gemotoriseerde NC-achteraanslag
- Voorste plaatsteun

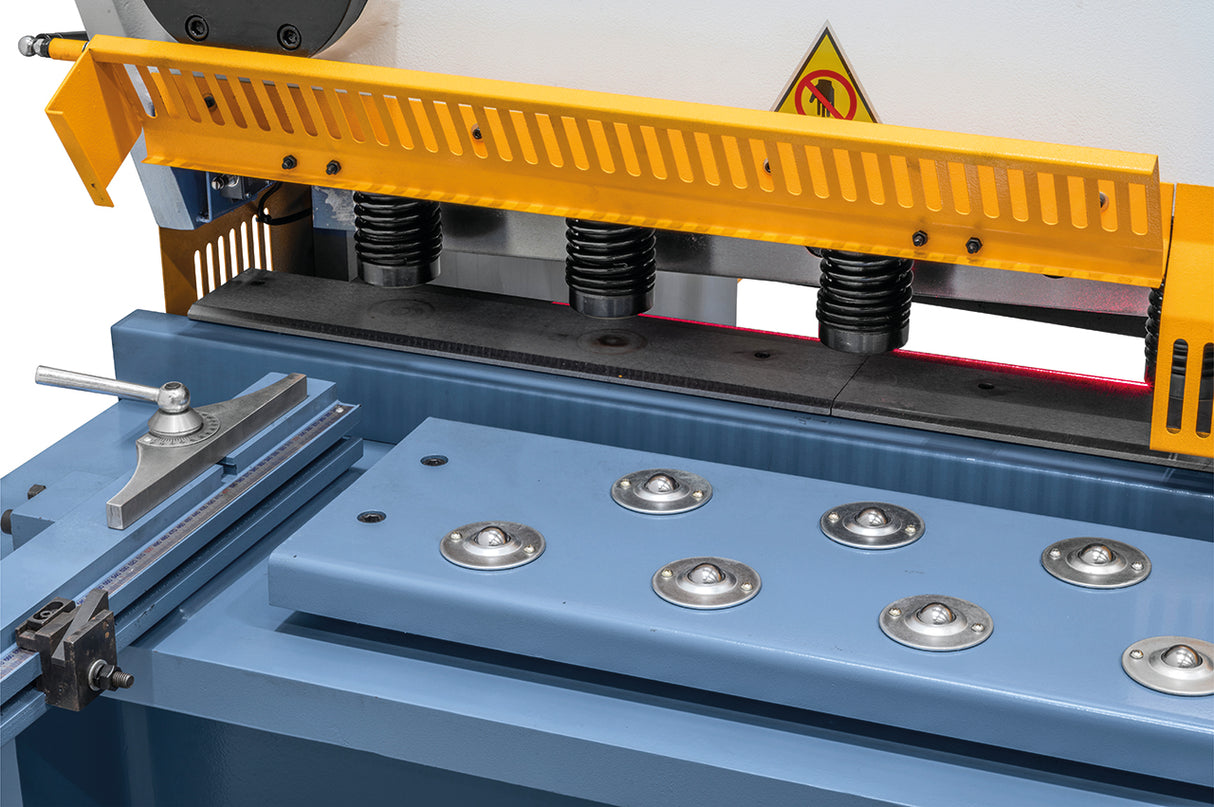

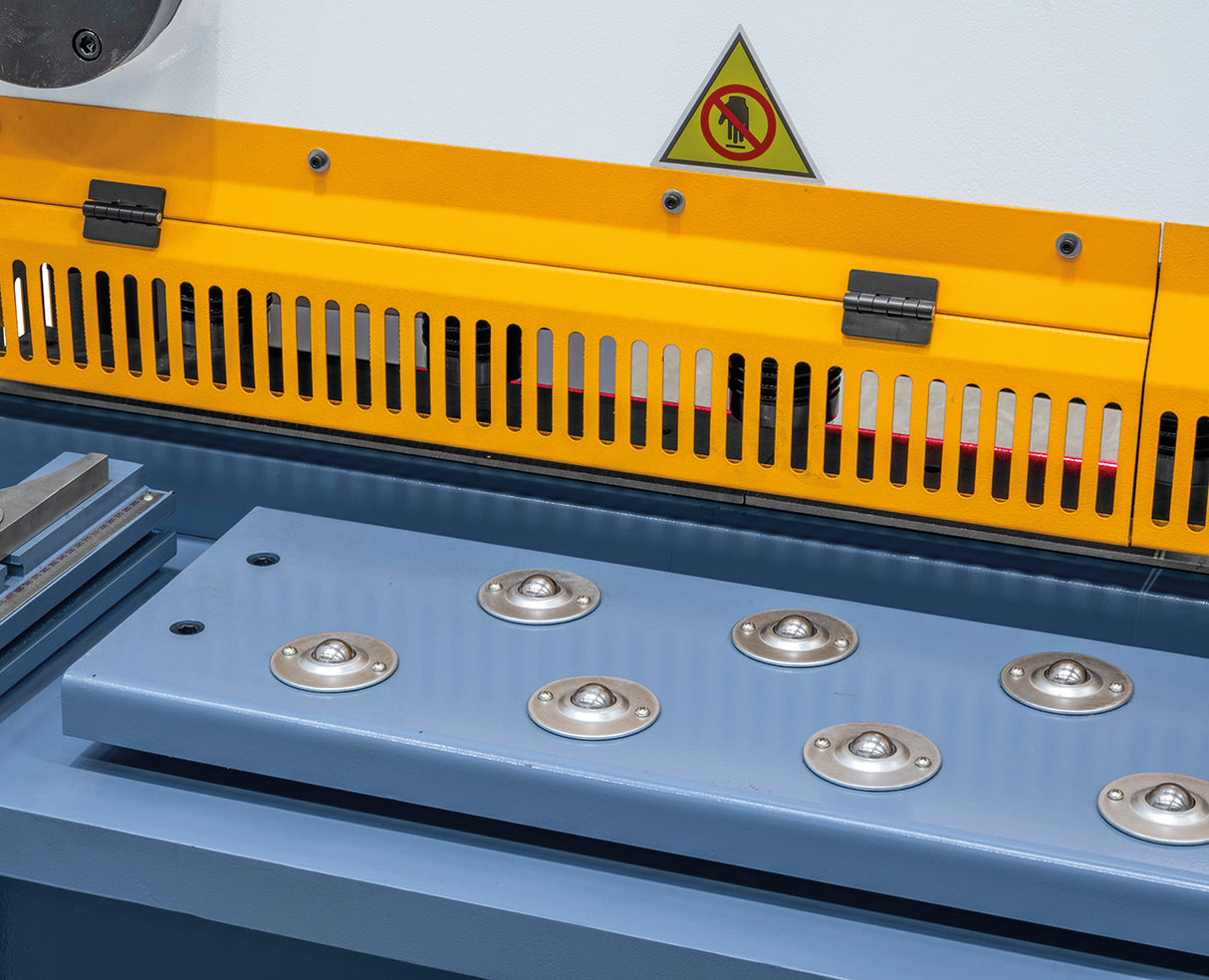

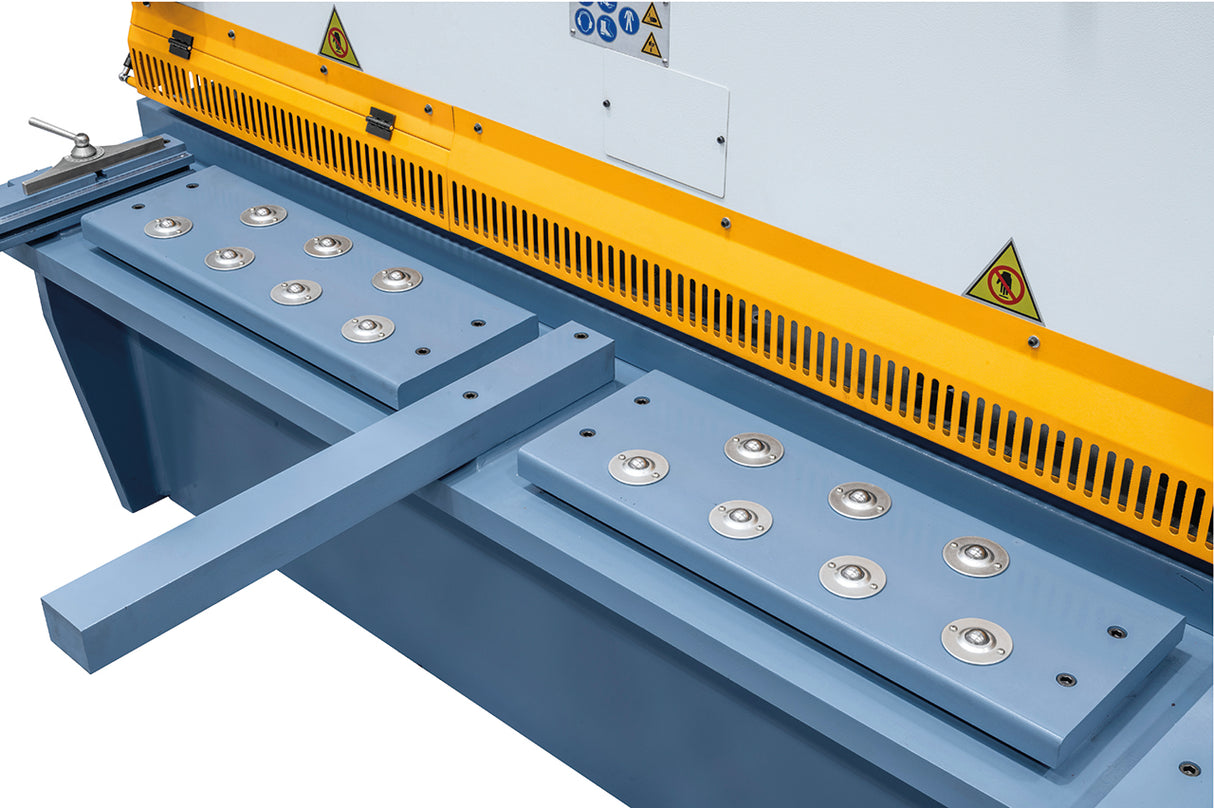

- Tafelblad met geïntegreerde rollen
- Zijaanslag

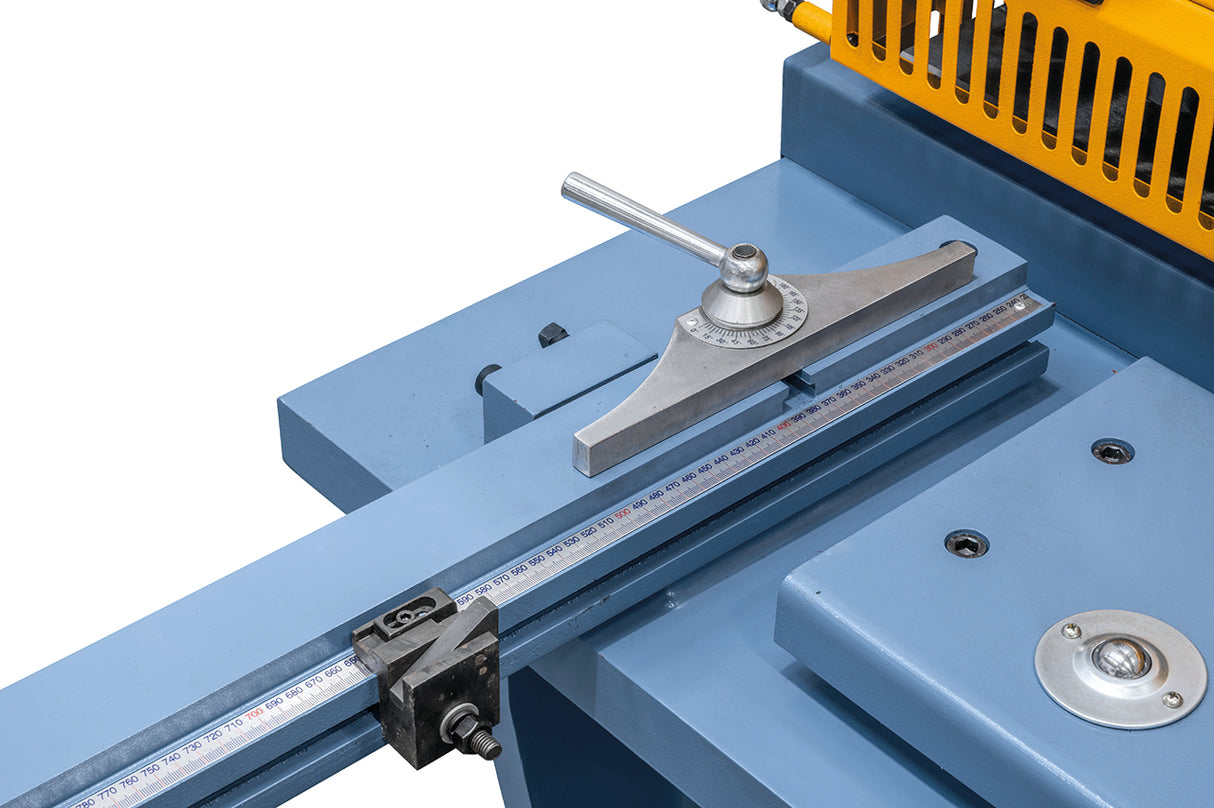

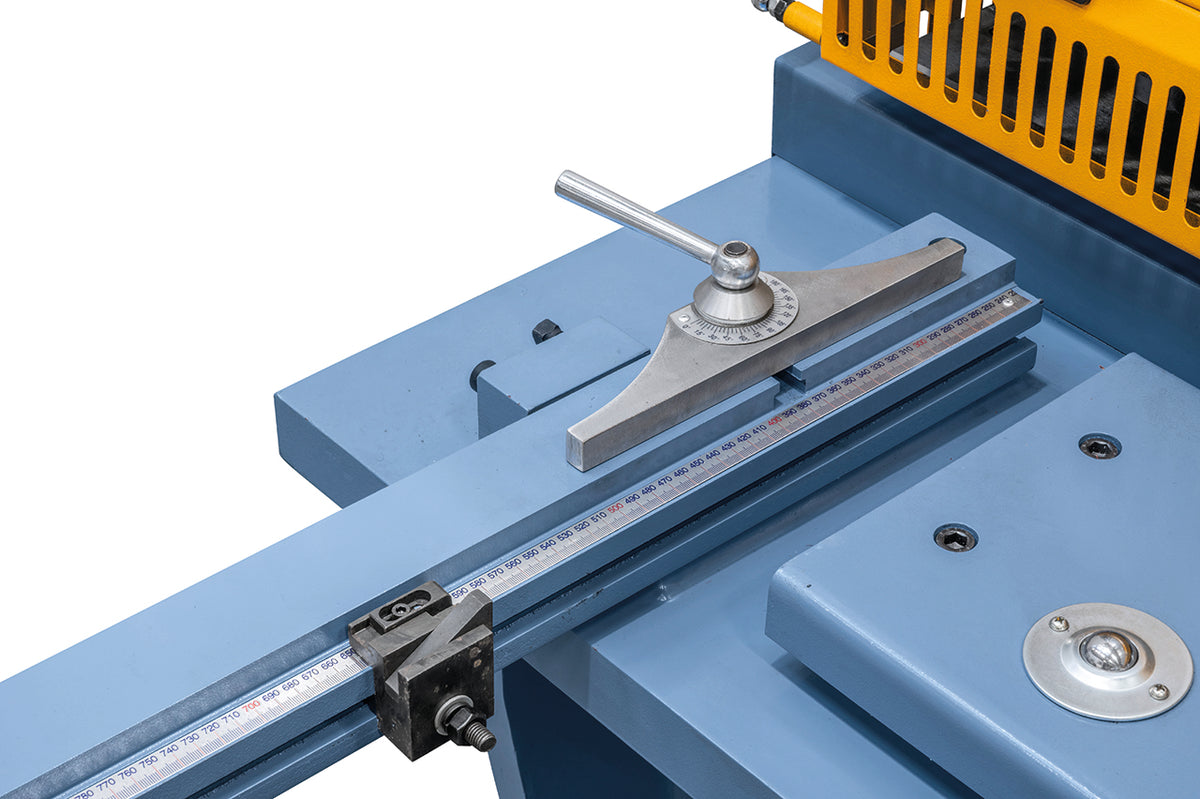

- Hoekaanslag

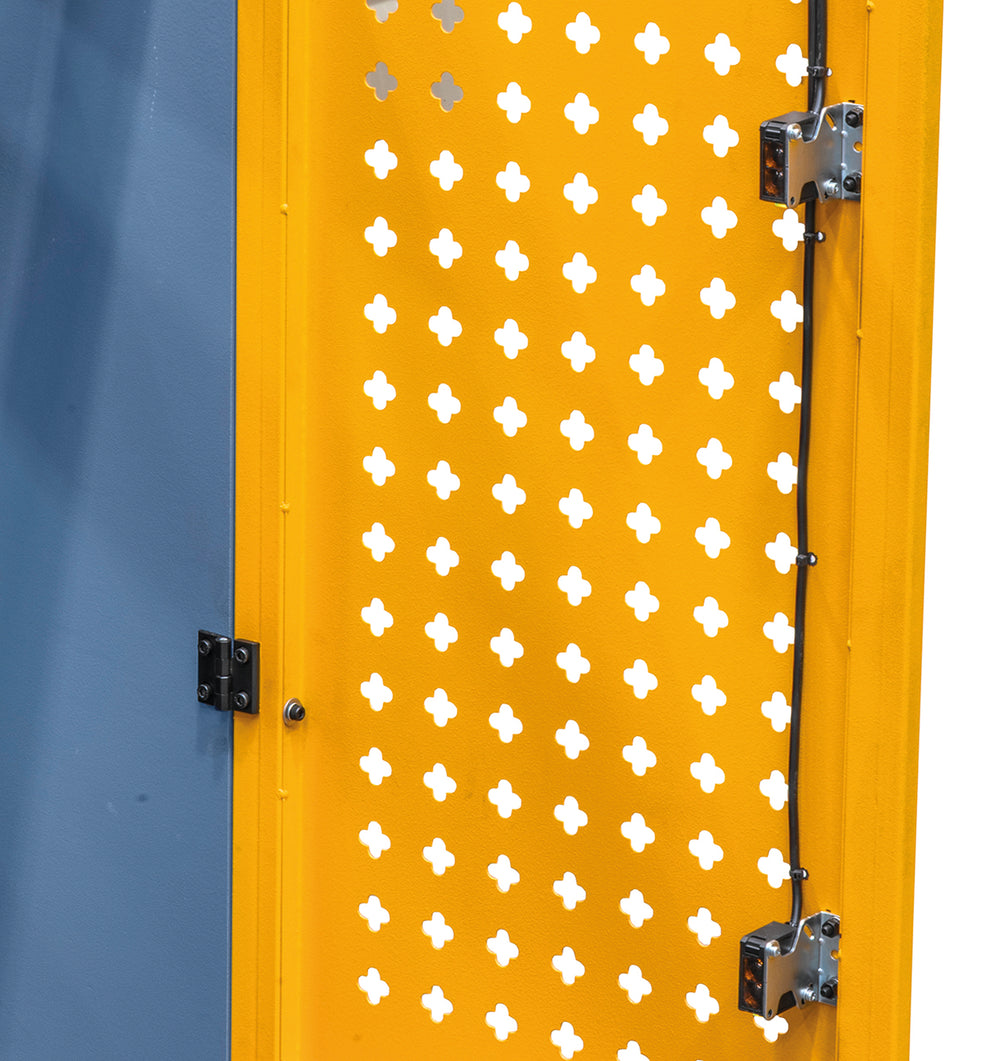

- Beschermplaat met fotocellen

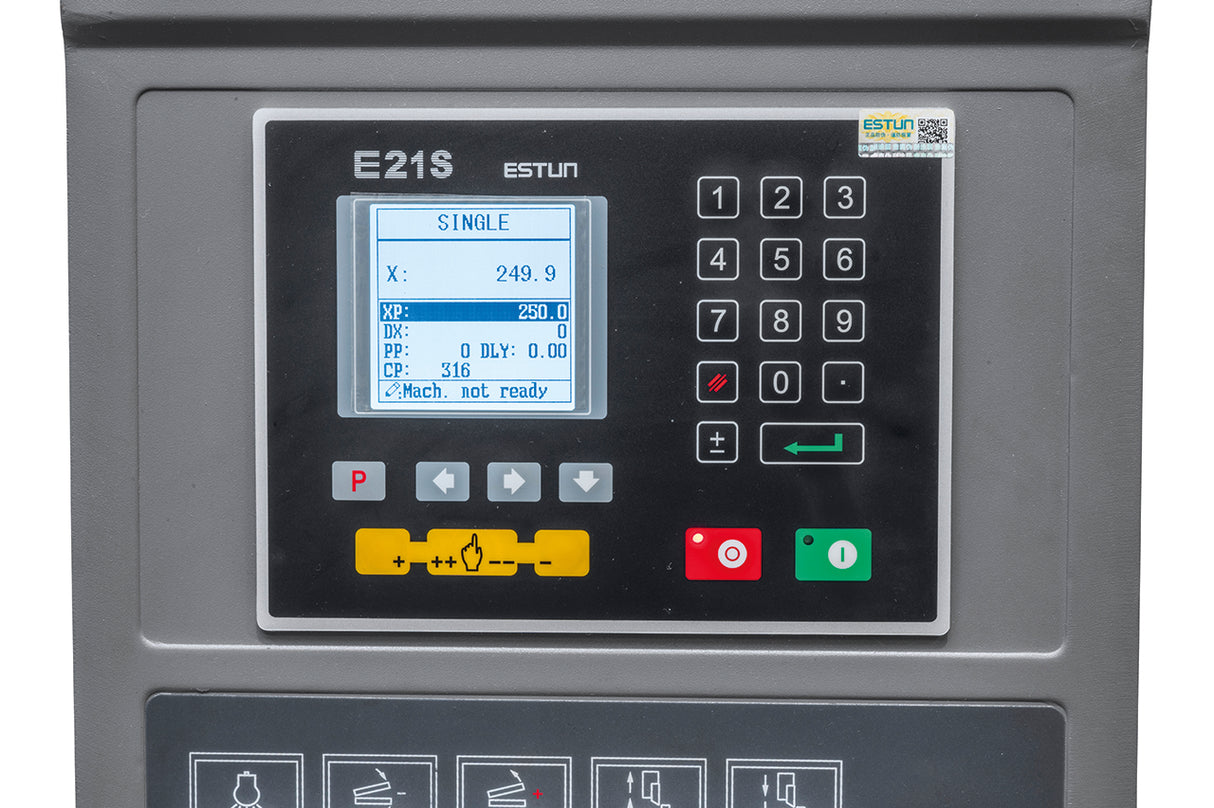

- NC-besturing E21S

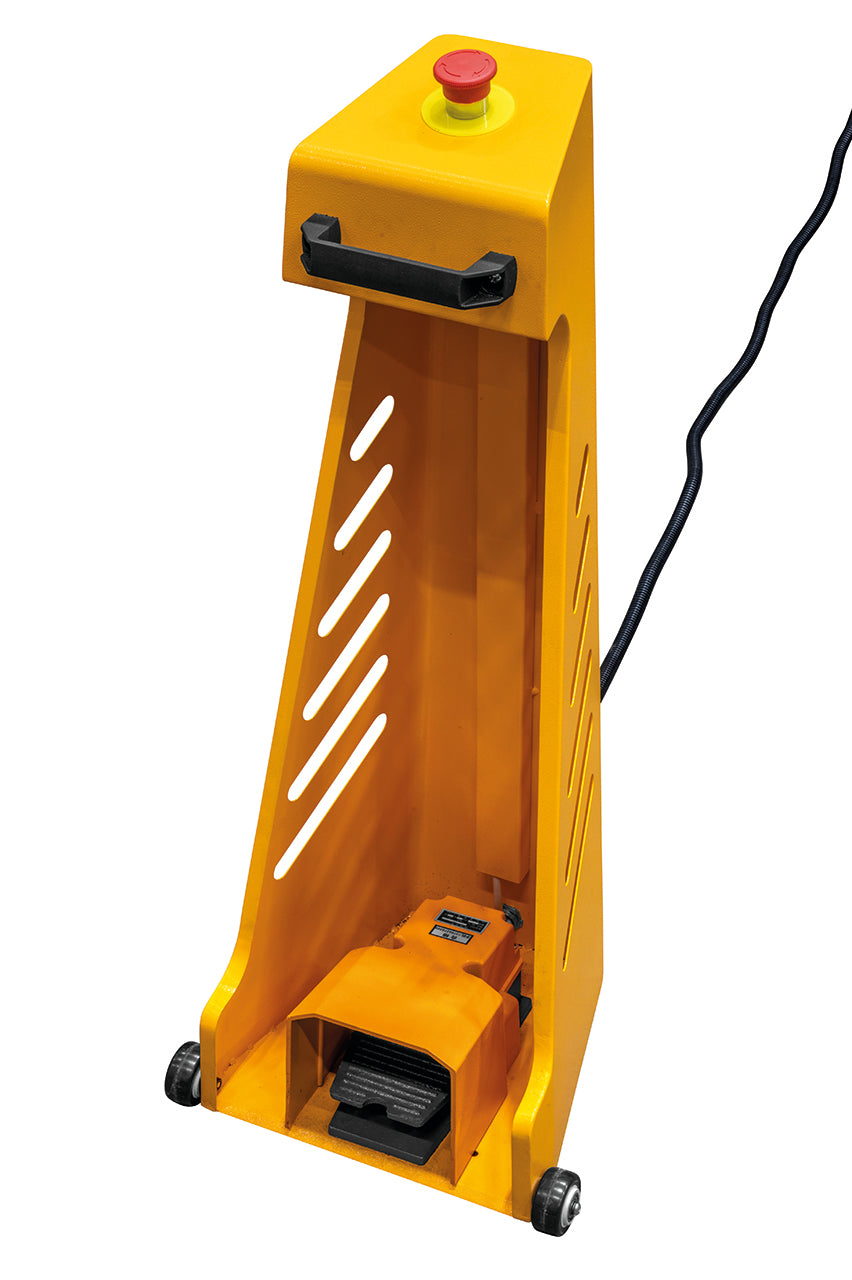

- Voetpedaal met noodstop
- Messen van gereedschapsstaal
Veelgestelde vragen
Welke plaatdikte snijdt de HKS 2000 x 10?
Hij snijdt plaat tot 10 mm dik op staal met een sterkte van 400 N/mm². Bij meer weerstandbiedende materialen neemt de werkelijke capaciteit af, terwijl die bij zachtere plaat zoals aluminium en koper kan toenemen.
De referentiewaarde van 10 mm is berekend op zacht staal met een sterkte van 400 N/mm². Voor toepassingen op hooggelegeerd of roestvast staal met hoge sterkte is het raadzaam de werkelijke capaciteit te controleren aan de hand van de specifieke materiaalsterkte vóór aankoop.
Werkt de schaar op eenfasige of driefasige stroom?
Met een motor van 11 kW vereist de HKS 2000 x 10 een driefasige voeding van 400V. Vermogen van dit niveau kan niet worden verwerkt op een eenfasig huishoudelijk of klein-werkplaatscircuit.
Vóór de installatie is het raadzaam de beschikbaarheid van een aparte driefasige lijn met voldoende capaciteit te controleren, rekening houdend met de aanloopstroom van de hydraulische pomp bij het opstarten. Onze technische dienst kan helpen bij het controleren van de elektrische vereisten via +39 0825-1494022.
Hoe wordt de snijhoek ingesteld?
De snijhoek is instelbaar van 0,5° tot 1° 45' rechtstreeks vanaf het bedieningspaneel, zonder handmatige mechanische ingreep. Smallere hoeken beperken de vervorming bij dunne plaat.
De snelle instelling op het paneel maakt het mogelijk de hoek aan te passen aan het materiaaltype en de dikte: een kleinere hoek beperkt het verdraaien van de plaat bij dunne materialen zoals messing en aluminium, terwijl een grotere hoek de snij-efficiëntie bij grotere diktes verhoogt.
Welke veiligheidssystemen heeft de machine?
De HKS 2000 x 10 beschikt over een beschermrooster en fotocellen aan de achterzijde, naast het via voetpedaal bediende snijden met noodstop dat de handen van de operator buiten de snijzone houdt.

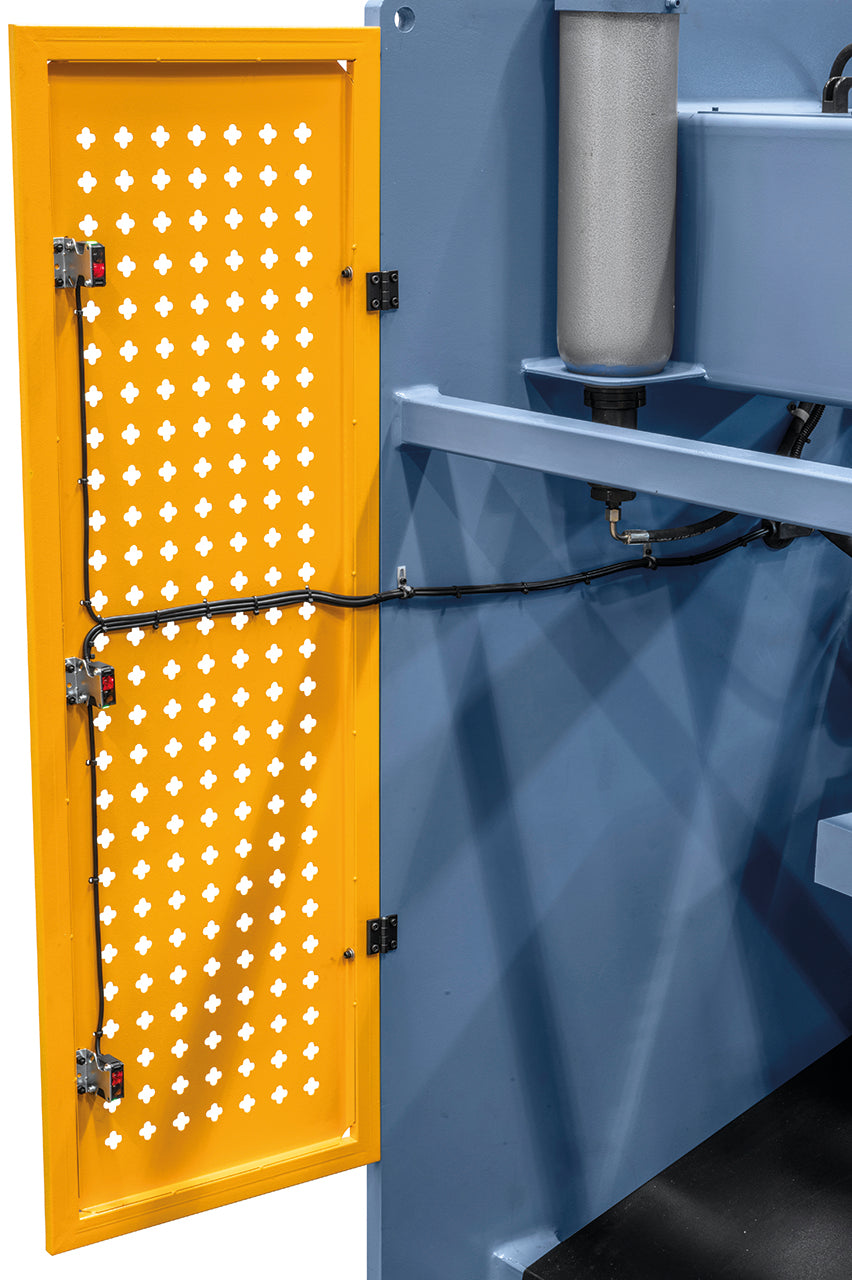

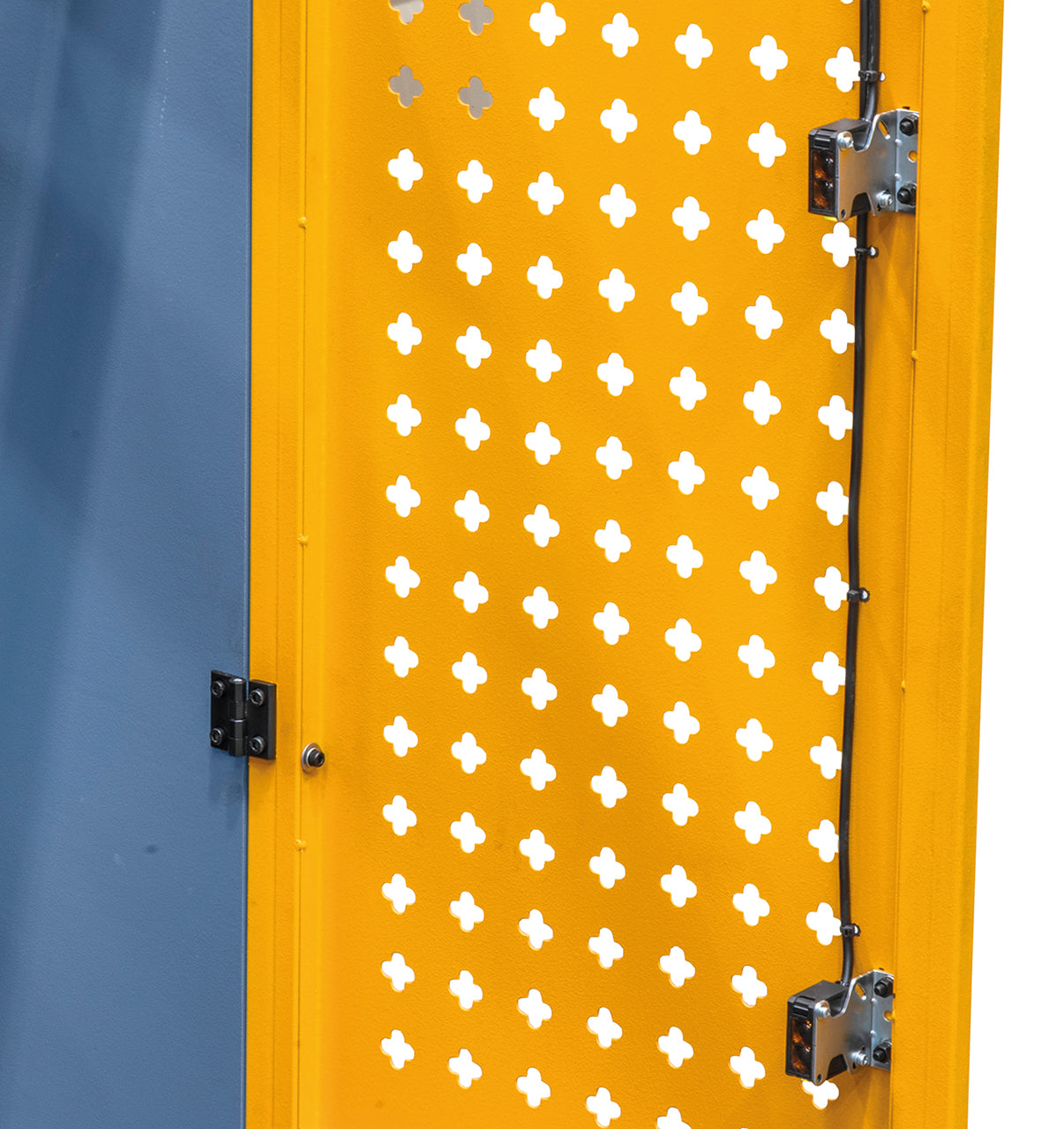

De achterste fotocellen onderbreken de cyclus bij interferentie in de risicozone. De voetbediening laat de operator de plaat met beide handen positioneren en de snede pas activeren wanneer de plaat correct tegen de aanslagen is geplaatst.
Welke achteraanslag heeft de HKS 2000 x 10?

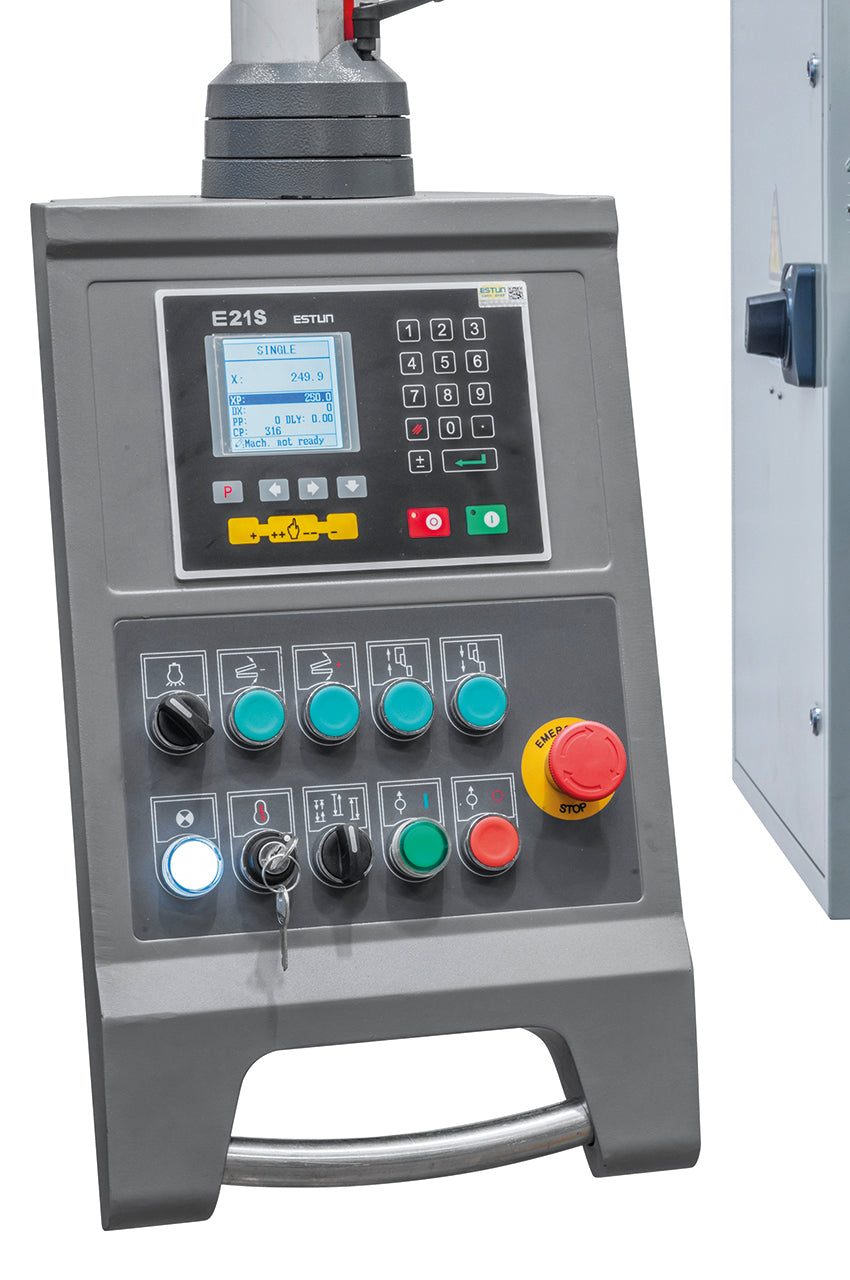

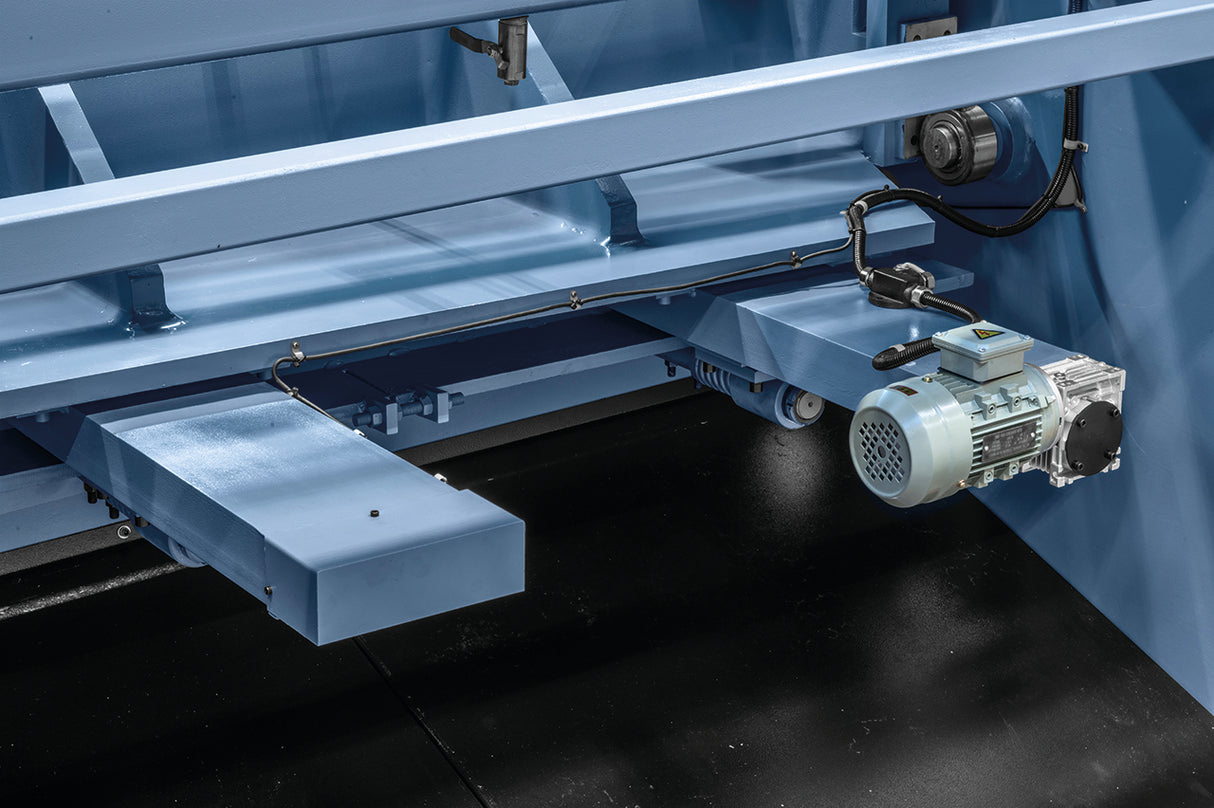

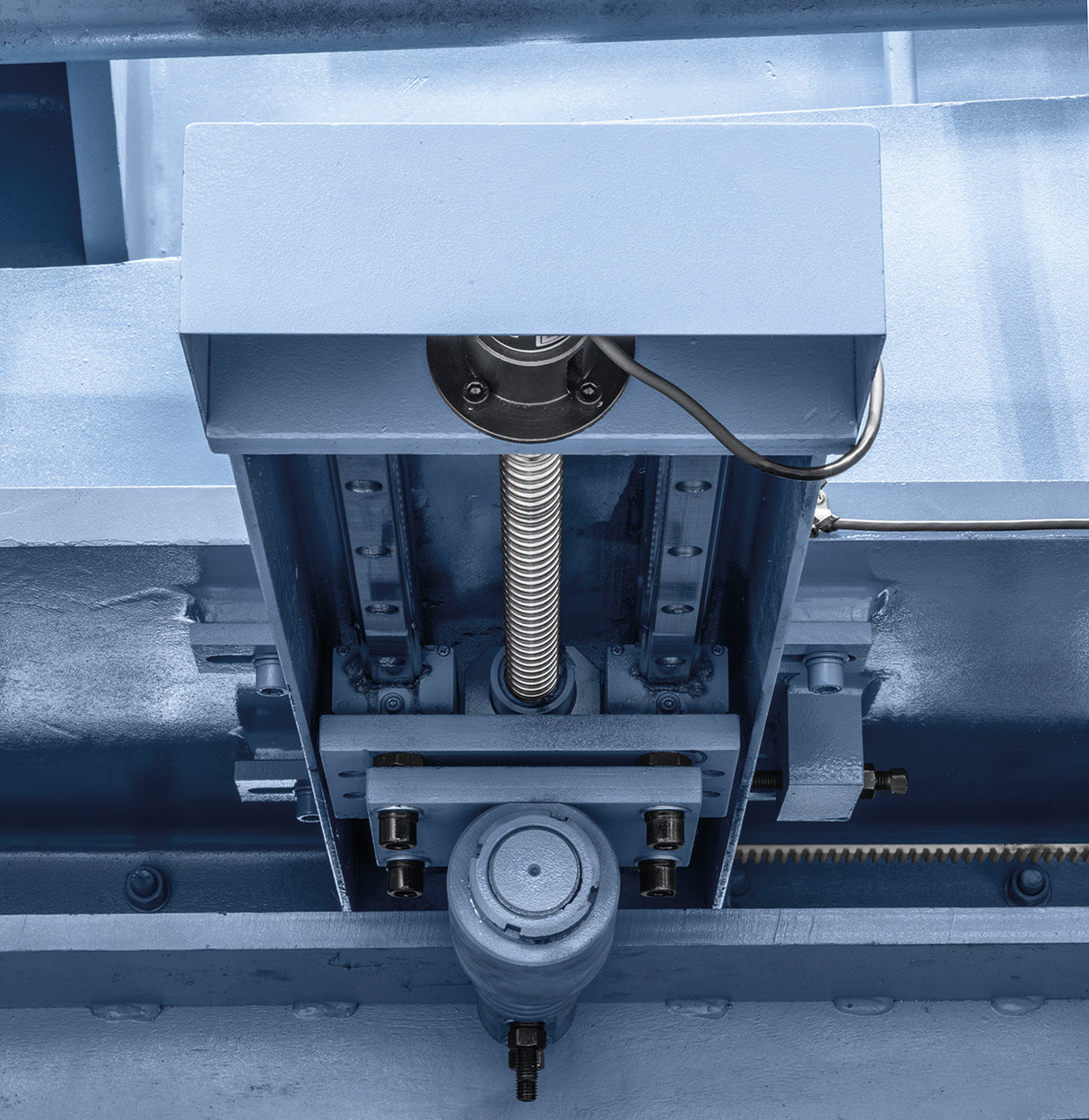

Hij heeft een gemotoriseerde NC-achteraanslag met een slag van 0–600 mm, aangestuurd door de E21S-besturing. Die maakt herhaalbare plaatpositionering mogelijk voor serieel snijden met constante maten.
De NC-besturing E21S slaat de werkmaten op en verplaatst de achteraanslag automatisch, wat de insteltijden bij repetitieve productie verkort. Bij het snijden van korte stukken maakt de traploos instelbare snijlengte verdere tijdwinst mogelijk.
Hoeveel weegt hij en hoeveel ruimte vereist de installatie?
De machine weegt ongeveer 6.100 kg en neemt 2.650 mm lengte, 2.800 mm diepte en 2.000 mm hoogte in beslag. Hij vereist een industriële vloer die de belasting kan dragen.
Transport en positionering vereisen hefmaterieel dat geschikt is voor het gewicht. Krollit verzorgt levering op de begane grond met laadklep inbegrepen voor machines boven 200 kg; voor de uiteindelijke verplaatsing binnen de werkplaats is het raadzaam een bovenloopkraan of heftruck met voldoende capaciteit te voorzien.
Zijn de messen inbegrepen bij de levering?
Ja, de HKS 2000 x 10 wordt standaard geleverd met messen van gereedschapsstaal, samen met een gemotoriseerde NC-achteraanslag, E21S-besturing, voetpedaal met noodstop, zij- en hoekaanslag, en bescherming met fotocellen.
De messen van gereedschapsstaal zijn onderhevig aan slijtage afhankelijk van het gesneden materiaal en het aantal cycli. Originele Bernardo-onderdelen, inclusief reservemessen, zijn verkrijgbaar uit het Krollit-magazijn in Monteforte Irpino (AV).
