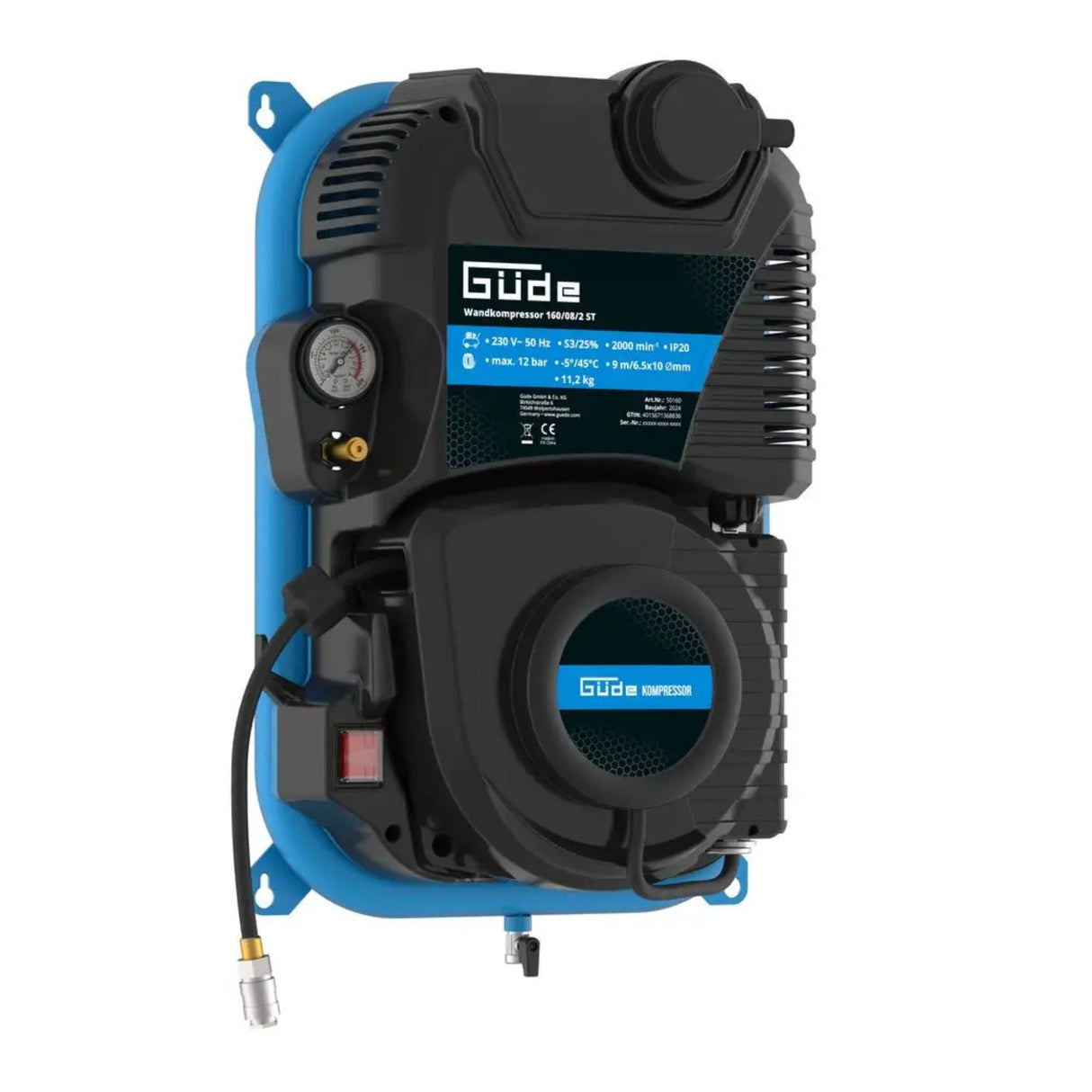

Güde 160/08/2 ST Wandcompressor – 8 bar persluchtstation met automatische slanghaspel 9 m, olievrij
De GWK 160/08/2 ST is een persluchtstation voor vaste professionele werkplaatsen: ruimtebesparende wandmontage, geïntegreerde automatische slanghaspel met 9 m slang en 180° draaibereik, krachtige 1,1 kW motor, aanzuigcapaciteit van 160 L/min (6× Airpower), 2-literreservoir voor stabiele drukopslag, 9 m textielversterkte slang die bestand is tegen overrijden, olievrije werking met minimaal onderhoud en betrouwbare stationaire inzet.
Voor wie is de Güde 160/08/2 ST compressor geschikt?
|
Profiel
|
Geschikt?
|
Reden
|
|
Professionele auto-/motorwerkplaats of garage
|
Ideaal
|
Ruimtebesparende wandmontage, 9 m slanghaspel, krachtige 1,1 kW motor, 2 L reservoir voor stabiele druk, betrouwbare werkplaatswerking
|
|
Bouwplaats of ambachtelijke werkplaats
|
Ideaal
|
1,1 kW vermogen voor pneumatisch gereedschap, 9 m werkbereik, reservoir voor drukopslag, permanente vaste wandmontage
|
|
Autodetailing- of spuitwerkplaats
|
Ideaal
|
Stabiele druk tot 8 bar, automatische slanghaspel met 9 m slang, geschikt vermogen voor spuitwerk, wandmontage in de werkplaats
|
Niet geschikt voor: Draagbaar gebruik onderweg of in noodsituaties (vaste wandmontage), continue werkcycli van meer dan 10 uur (S3/25% intermitterend, niet voor langdurig continu gebruik), zeer hoge drukvereisten (maximaal 8 bar tegenover 12+ bar bij industriële compressoren) of frequente verplaatsing (10,9 kg en vaste wandmontage).
Technische specificaties — Güde 160/08/2 ST Wandcompressor
Voeding en motor
|
Parameter
|
Waarde
|
|
Netspanning
|
230 V
|
|
Frequentie
|
50 Hz
|
|
Motorvermogen P1
|
1,1 kW
|
|
Motortoerental
|
1.450 t/min
|
|
Compressortoerental
|
2.000 t/min
|
|
Bedrijfsmodus
|
S3/25% (25% intermitterende bedrijfscyclus)
|
|
Beschermingsklasse
|
I
|
|
IP-beschermingsgraad
|
IP20
|
|
Start/stop
|
Automatisch bij het bereiken van de doeldruk
|
Compressor en druk
|
Parameter
|
Waarde
|
|
Type
|
Olievrij, 1 cilinder
|
|
Aanzuigcapaciteit
|
160 L/min
|
|
Effectieve opbrengst bij 0 bar
|
90 L/min
|
|
Effectieve opbrengst bij 4 bar
|
60 L/min
|
|
Maximale druk
|
8 bar
|
|
Reservoirinhoud
|
2 liter (drukopslag)
|
|
Geïntegreerde manometer
|
1 (directe drukaflezing)
|
|
Persluchtaansluitingen
|
1 hoofdaansluiting
|
Slanghaspel en slang
|
Parameter
|
Waarde
|
|
Automatische slanghaspel
|
Geïntegreerd in de compressorbehuizing
|
|
Draaibereik
|
180 graden (toegang tot slang van beide zijden)
|
|
Flexibele slang
|
9 meter lang
|
|
Slangtype
|
Textielversterkt, oliebestendig
|
|
Temperatuurbereik slang
|
Bestand van -20 °C tot +60 °C
|
|
Overrijdbestendig
|
Ja, ook onder druk (bestand tegen voertuigbelasting)
|
|
Koppeling
|
Inclusief bij slang
|
Geluid
|
Parameter
|
Waarde
|
|
Geluidsvermogensniveau LWA
|
89 dB(A)
|
|
Geluidsdrukniveau LPA
|
69 dB(A)
|
Afmetingen en gewicht
|
Parameter
|
Waarde
|
|
Lengte
|
560 mm
|
|
Breedte
|
390 mm
|
|
Hoogte
|
200 mm
|
|
Nettogewicht
|
10,9 kg
|
|
Brutogewicht (verpakking)
|
13,2 kg
|
Conformiteit
|
Parameter
|
Waarde
|
|
Markering
|
CE – Machinerichtlijn 2006/42/EG
|
|
GTIN
|
4015671368836
|
Standaarduitrusting
- Güde 160/08/2 ST wandcompressor (voorgemonteerd)
- 1,1 kW olievrije motor (geïnstalleerd)
- Geïntegreerde automatische slanghaspel (in behuizing gemonteerd)
- 9 m textielversterkte flexibele slang (opgerold inbegrepen)
- Slangkoppeling (inbegrepen)
- Geïntegreerde manometer (in behuizing)
- 2-literreservoir (geïntegreerd)
- 1 hoofd-persluchtaansluiting (inbegrepen)
- Wandmontagebeugel (inbegrepen)
- 230 V aansluitkabel(s) (inbegrepen)
- Gebruikershandleiding
- CE-conformiteitsverklaring
- Internationale Güde-garantie
Veelgestelde vragen
1. Wat is het belangrijkste verschil tussen de GWK 160/08/2 ST en de draagbare Airpower Dual Drive?
Stationair versus draagbaar. GWK = vast wandstation voor werkplaats of atelier (permanente installatie), 1,1 kW vermogen (7× Airpower), 9 m slang (15× de 0,6 m slang van Airpower), 2 L reservoir voor drukopslag en een capaciteit van 160 L/min (6× Airpower). Airpower = draagbaar apparaat van 1,7 kg voor onderweg en auto-noodgevallen, Dual Drive 12 V/230 V, 0,6 m slang, geen reservoir, capaciteit 26–27 L/min. Keuze: vaste werkplaatsinstallatie = GWK; onderweg/noodgevallen = Airpower.
2. Hoe slaat het 2-literreservoir druk op?
Het 2 L reservoir is een geïntegreerd drukvat. De compressor vult het snel met een aanzuigcapaciteit van 160 L/min tot de doeldruk van 8 bar is bereikt; daarna schakelt de compressor UIT. Het reservoir bewaart de perslucht. Wanneer gereedschap lucht verbruikt, levert het reservoir de opgeslagen lucht zonder dat de compressor voortdurend hoeft te draaien. Daalt de druk onder de inschakeldrempel, dan start de compressor automatisch opnieuw om het reservoir bij te vullen. De cyclus herhaalt zich: opslag → levering → automatisch bijvullen. Dit beperkt continu draaien en oververhitting en zorgt voor een stabielere druk.

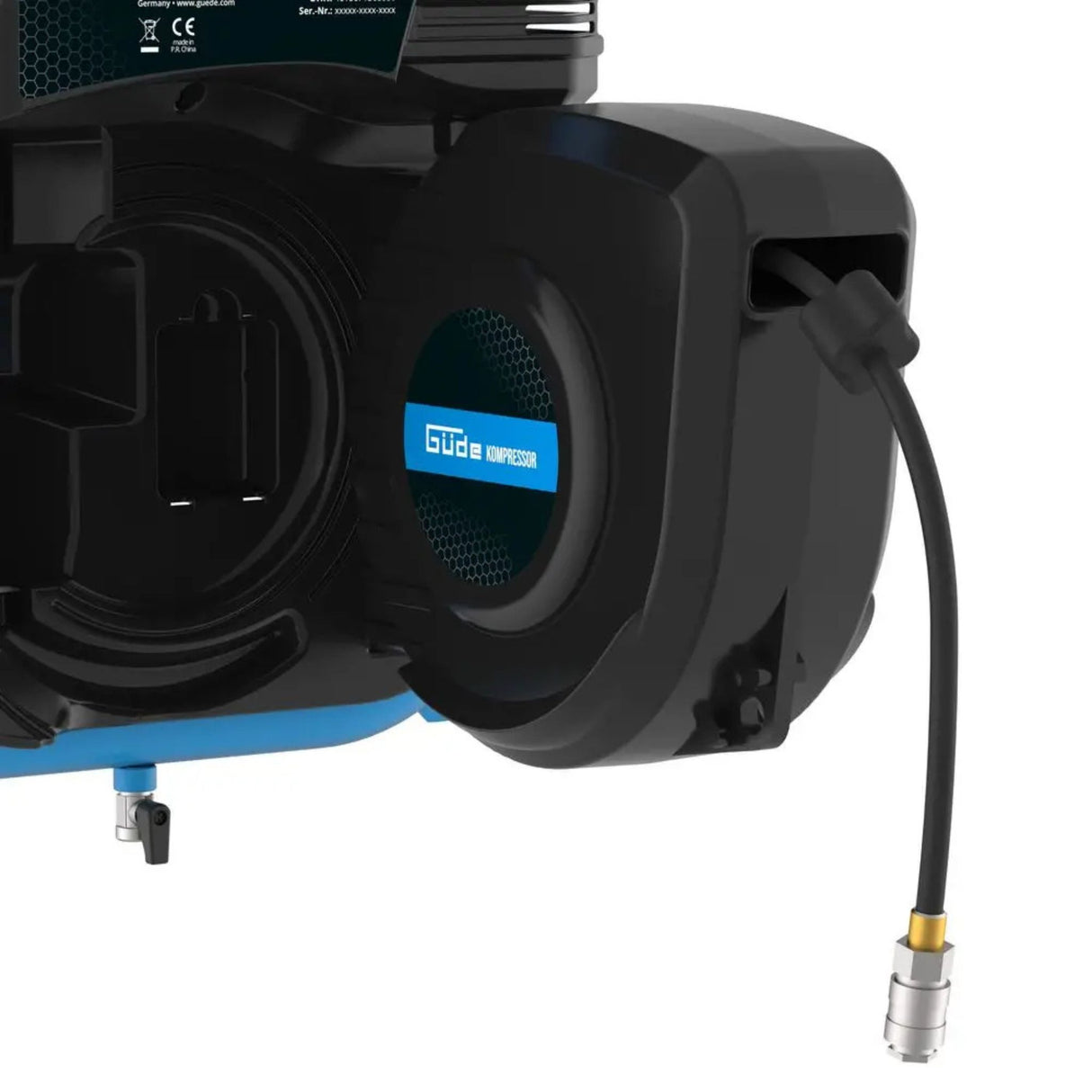

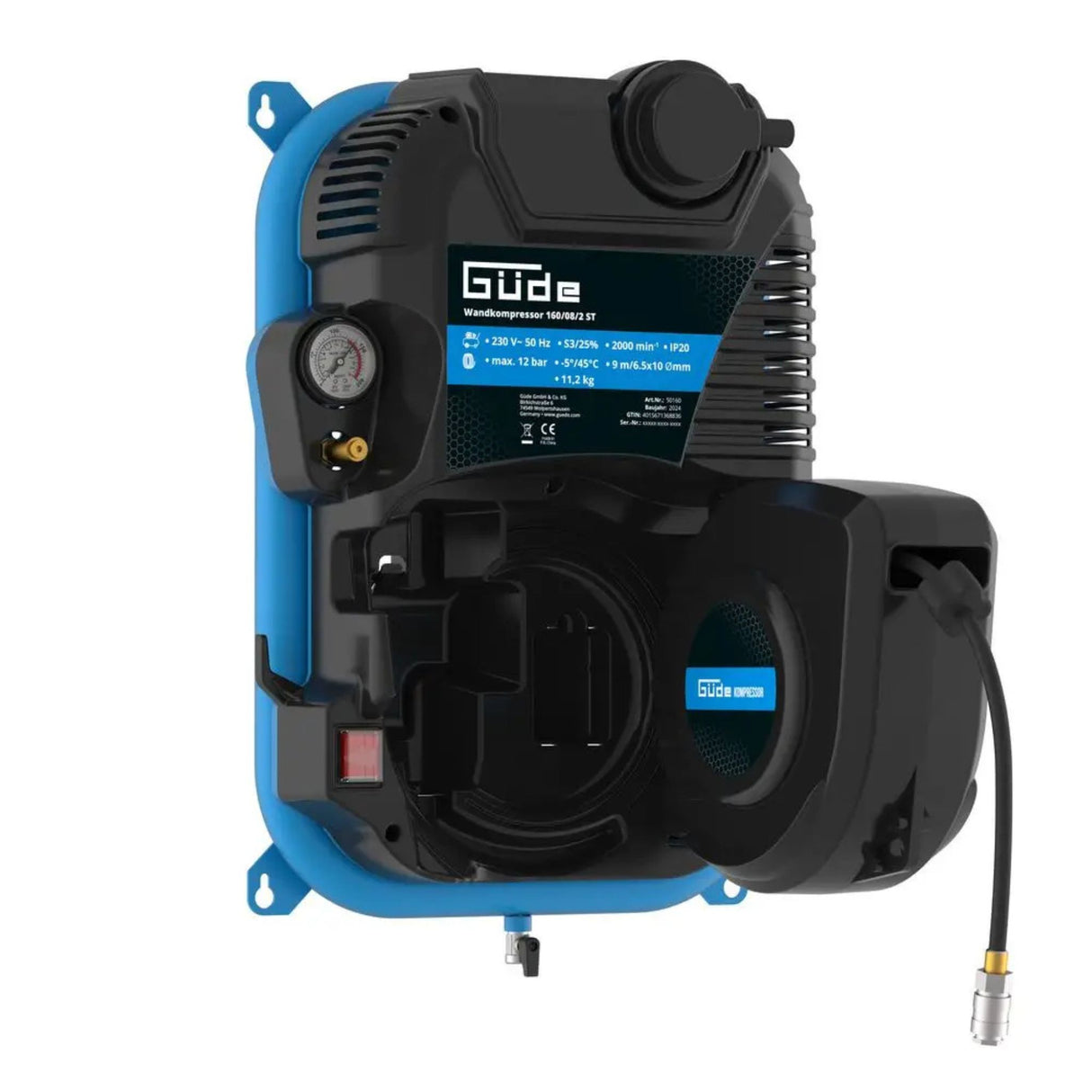

3. Hoe werkt de automatische 9 m slanghaspel met 180° draaibereik?
De slanghaspel is geïntegreerd in de compressorbehuizing. De 9 m slang is op een draaibaar mechanisme gewikkeld. Bij het uittrekken rolt de slang soepel af. Het 180° draaibereik geeft toegang tot de slang vanaf BEIDE ZIJDEN van de wandunit. Bij het opbergen rolt het geïntegreerde veermechanisme de slang automatisch terug. Praktisch voordeel: minder slang op de vloer, minder rommel en flexibele toegang in de werkplaats.
4. Wat betekent dat de slang bestand is tegen voertuigbelasting?
De slang is ontworpen voor hoge mechanische belasting en is met textiel versterkt. Als een voertuig er in normale werkplaatsomstandigheden overheen rijdt, helpt de versterkte constructie beschadiging te voorkomen. Deze eigenschap benadrukt de robuustheid van de slang voor veeleisend dagelijks gebruik.
5. Betekent S3/25% een intermitterende bedrijfscyclus?
Ja. S3/25% staat voor intermitterend bedrijf: de compressor is bedoeld om 25% van de cyclus te draaien en 75% te rusten voor thermische afkoeling. Banden oppompen gebeurt doorgaans in korte cycli; pneumatisch gereedschap wordt eveneens enkele minuten gebruikt met pauzes. De compressor schakelt automatisch AAN/UIT en is niet bedoeld voor vele uren ononderbroken bedrijf. Voor continu industrieel gebruik is een daarvoor ontworpen compressor nodig.
6. Is een maximale druk van 8 bar geschikt voor een werkplaats?
Ja, voor veel standaardtoepassingen. Autobanden vragen doorgaans ongeveer 2,5–3,5 bar en veel pneumatisch gereedschap werkt tussen 6 en 8 bar. Apparatuur die 10–12 bar nodig heeft, vereist een compressor met een hogere maximale druk.
7. Is voor de wandmontage een elektricien nodig?
Professionele installatie wordt aanbevolen. De wand moet de unit van 10,9 kg veilig kunnen dragen met een geschikte montagebeugel. De 230 V aansluiting moet voldoen aan de geldende elektrische voorschriften en met een geschikte stekker/wandcontactdoos worden uitgevoerd. Laat indien nodig de wandmontage en elektrische aansluiting door een gekwalificeerde elektricien uitvoeren. Na installatie werkt het systeem automatisch.
