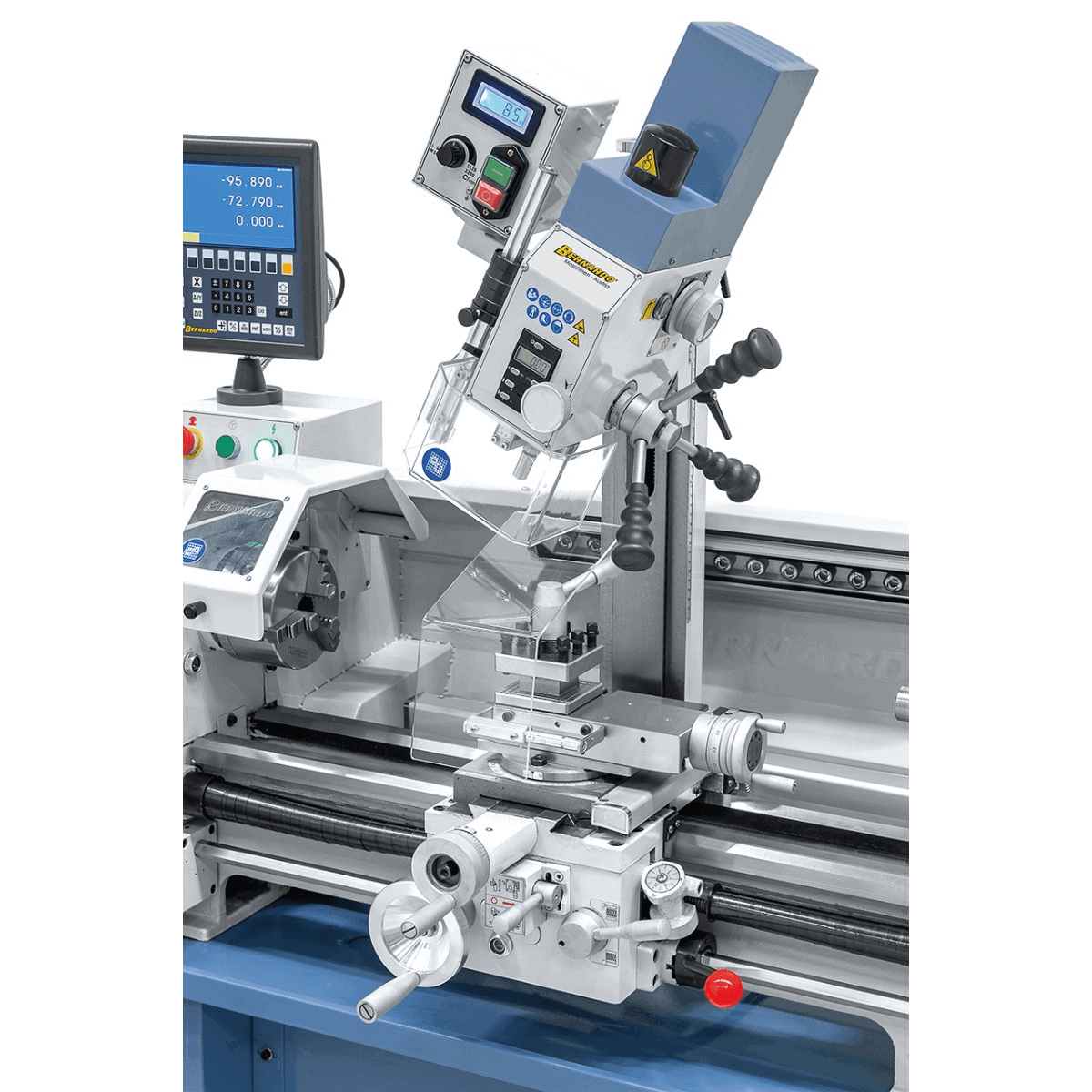

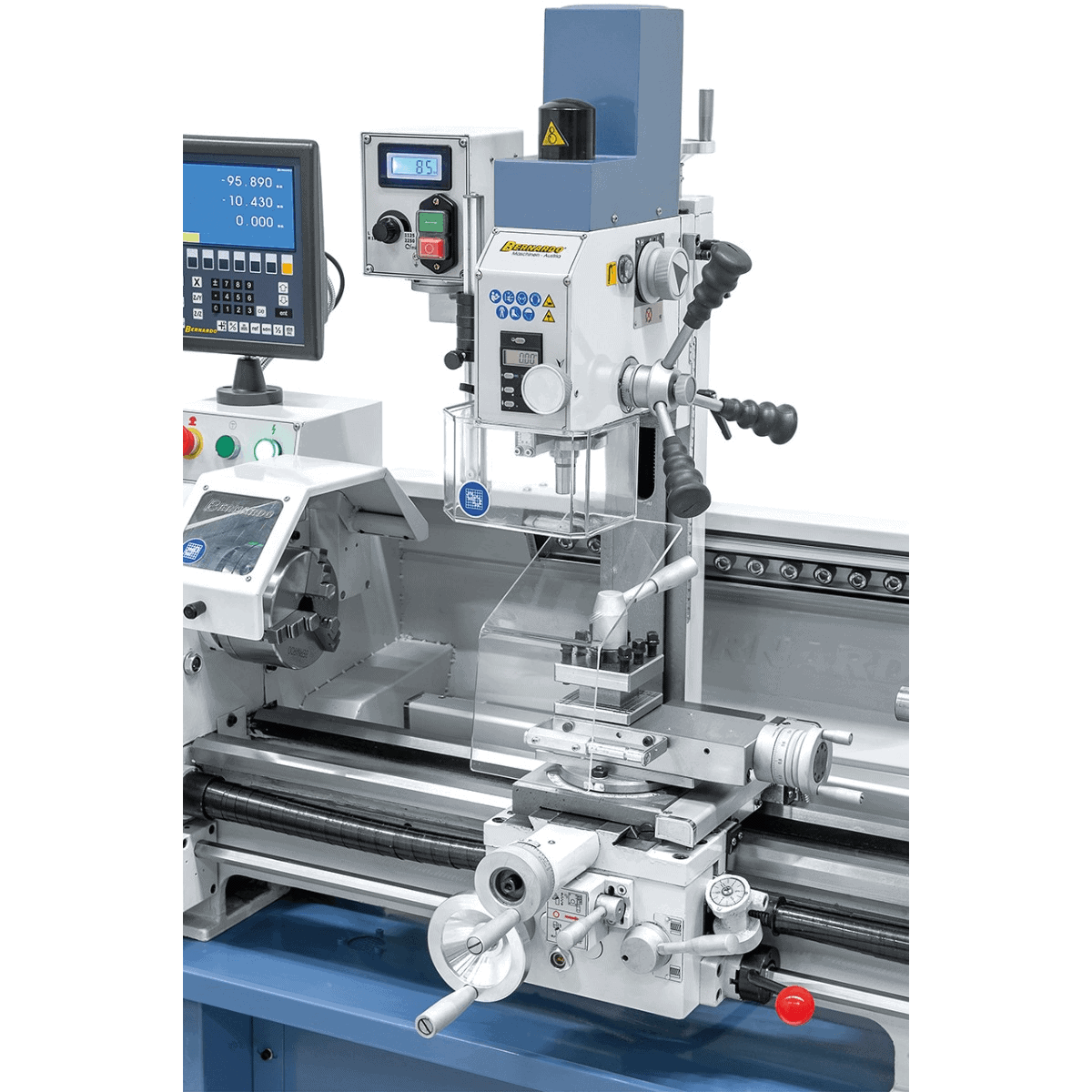

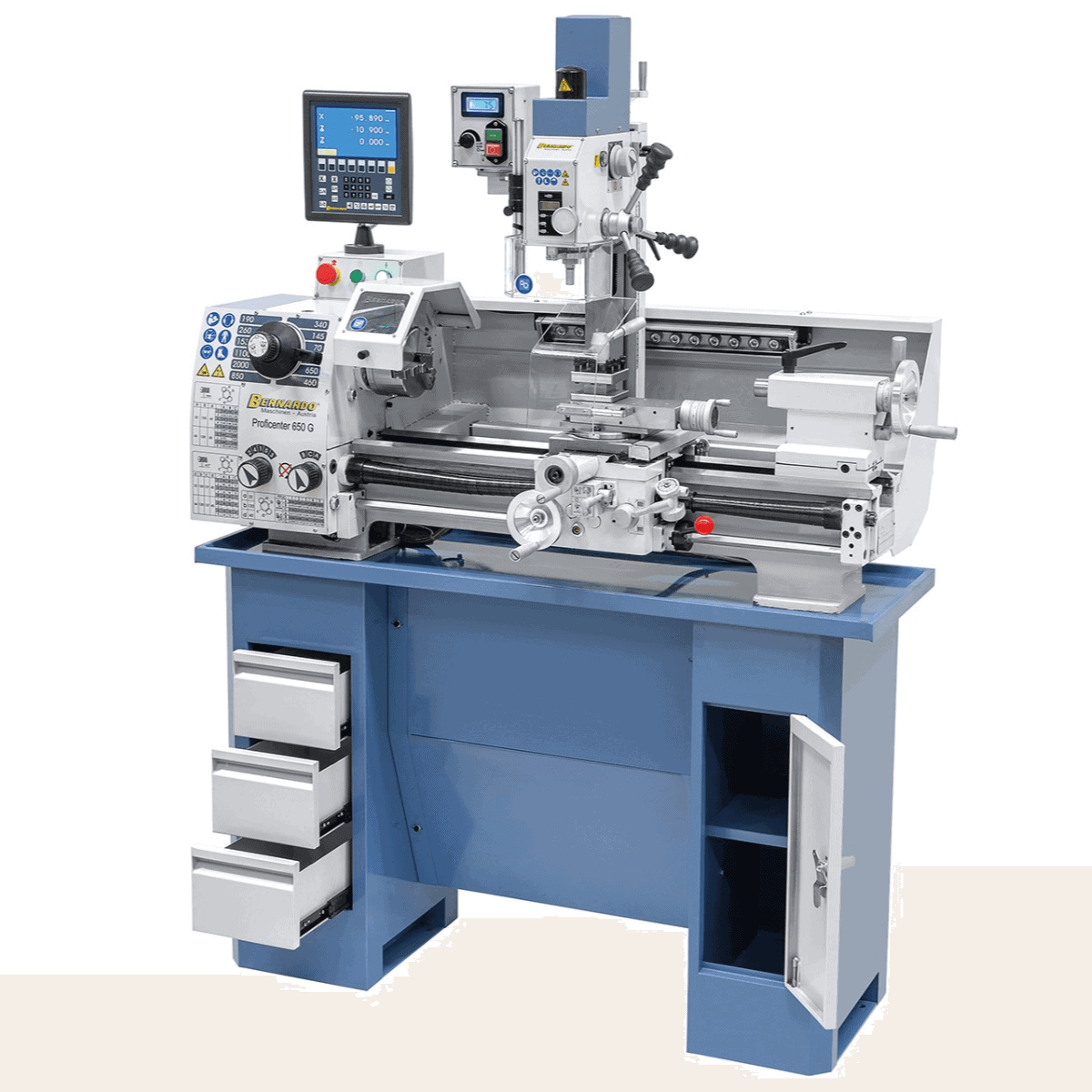

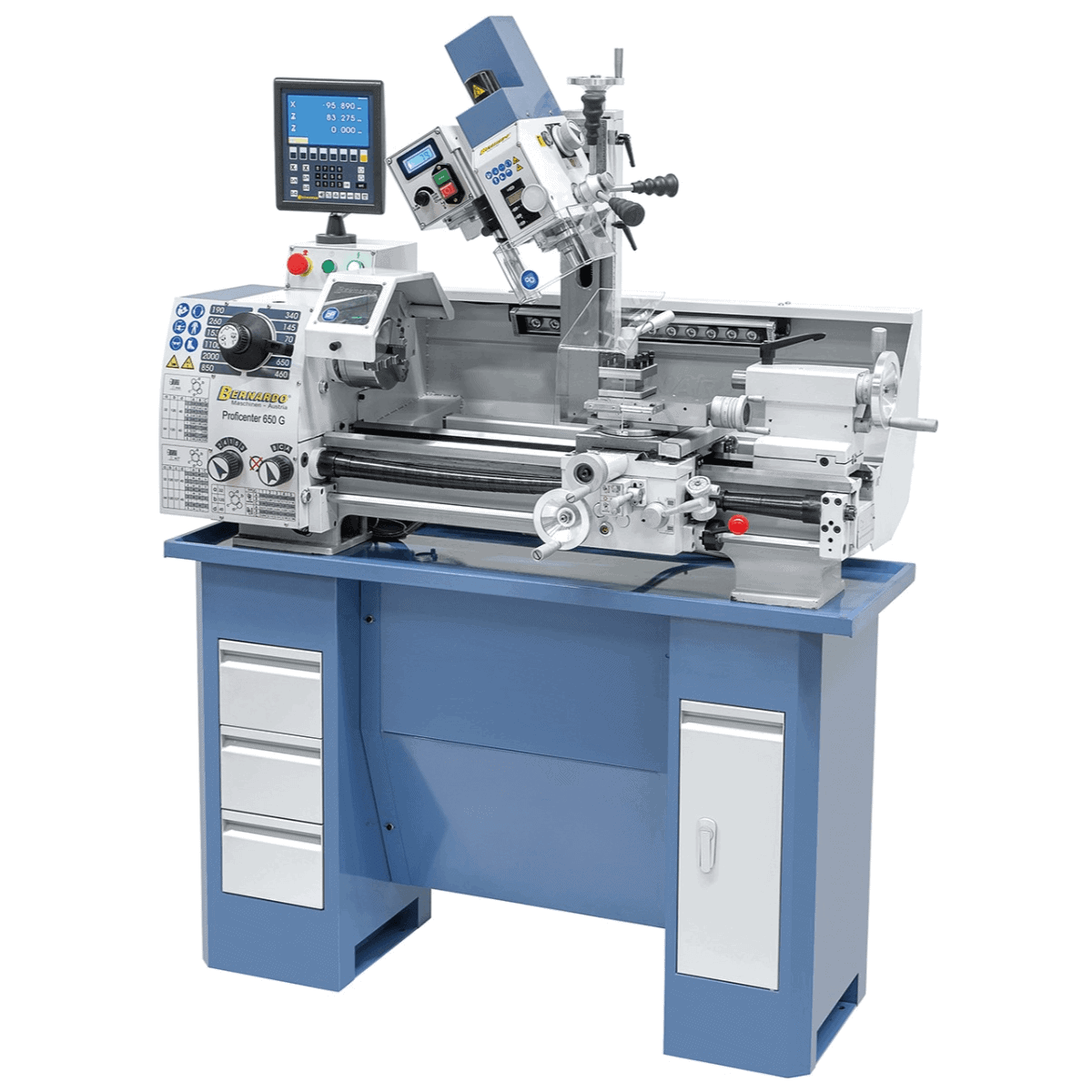

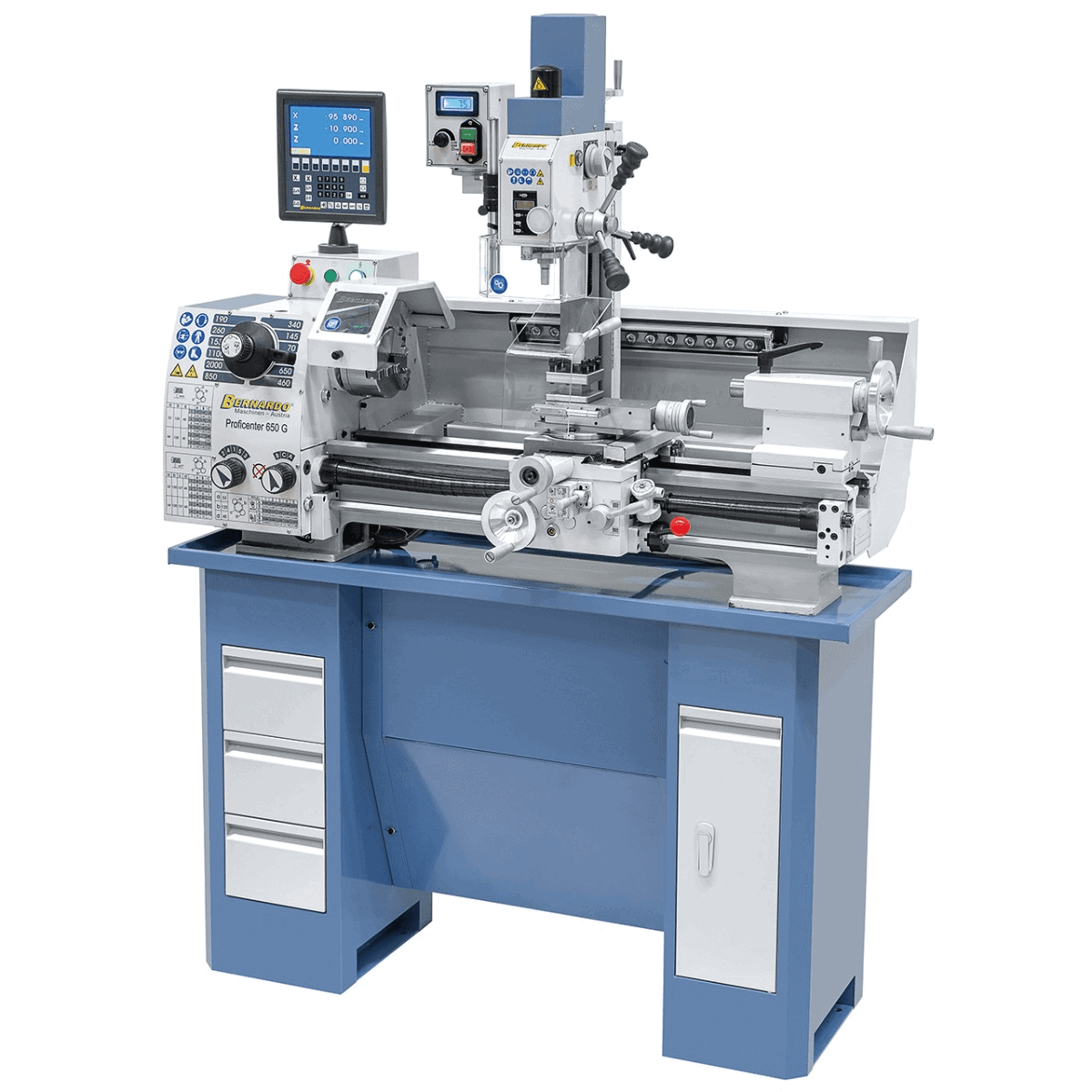

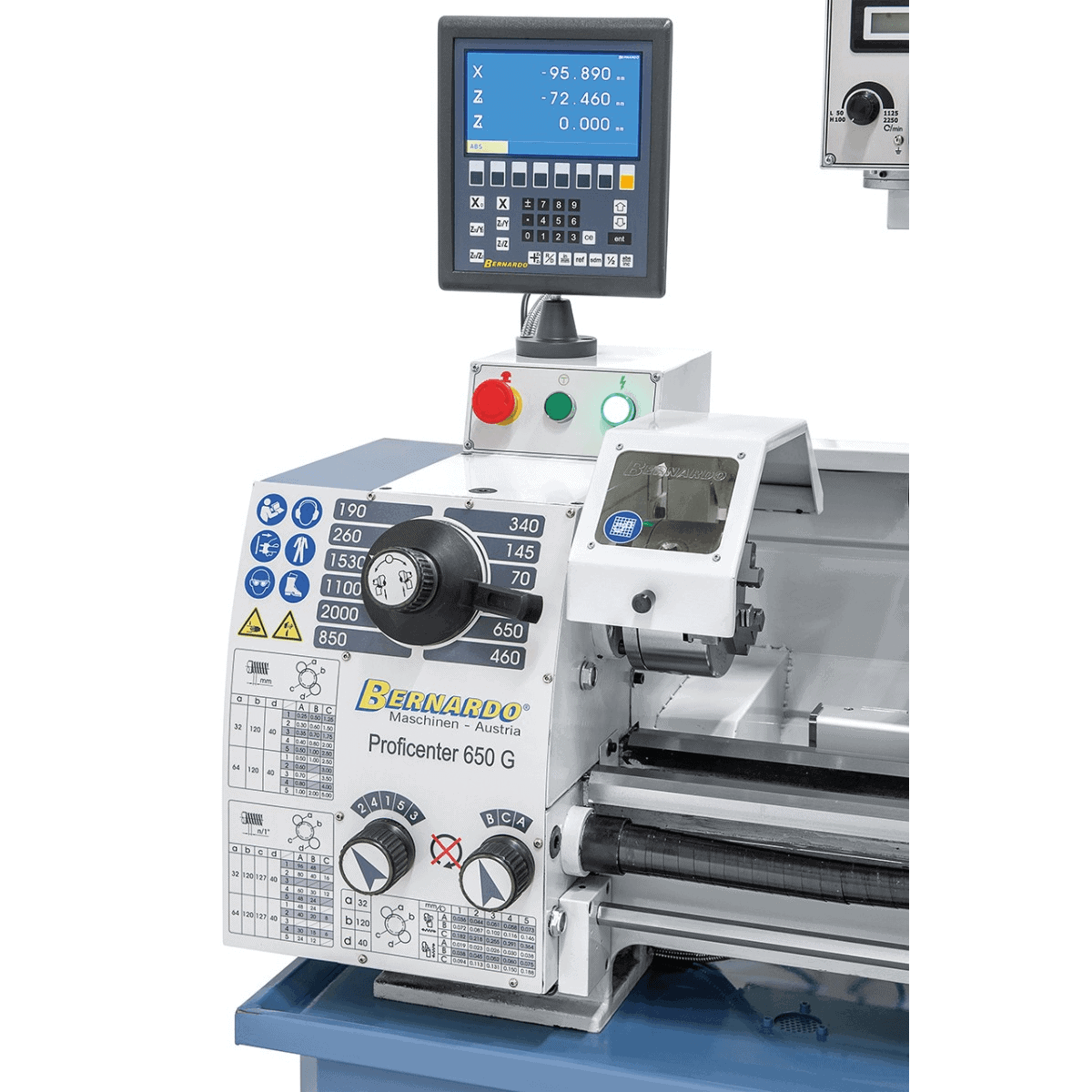

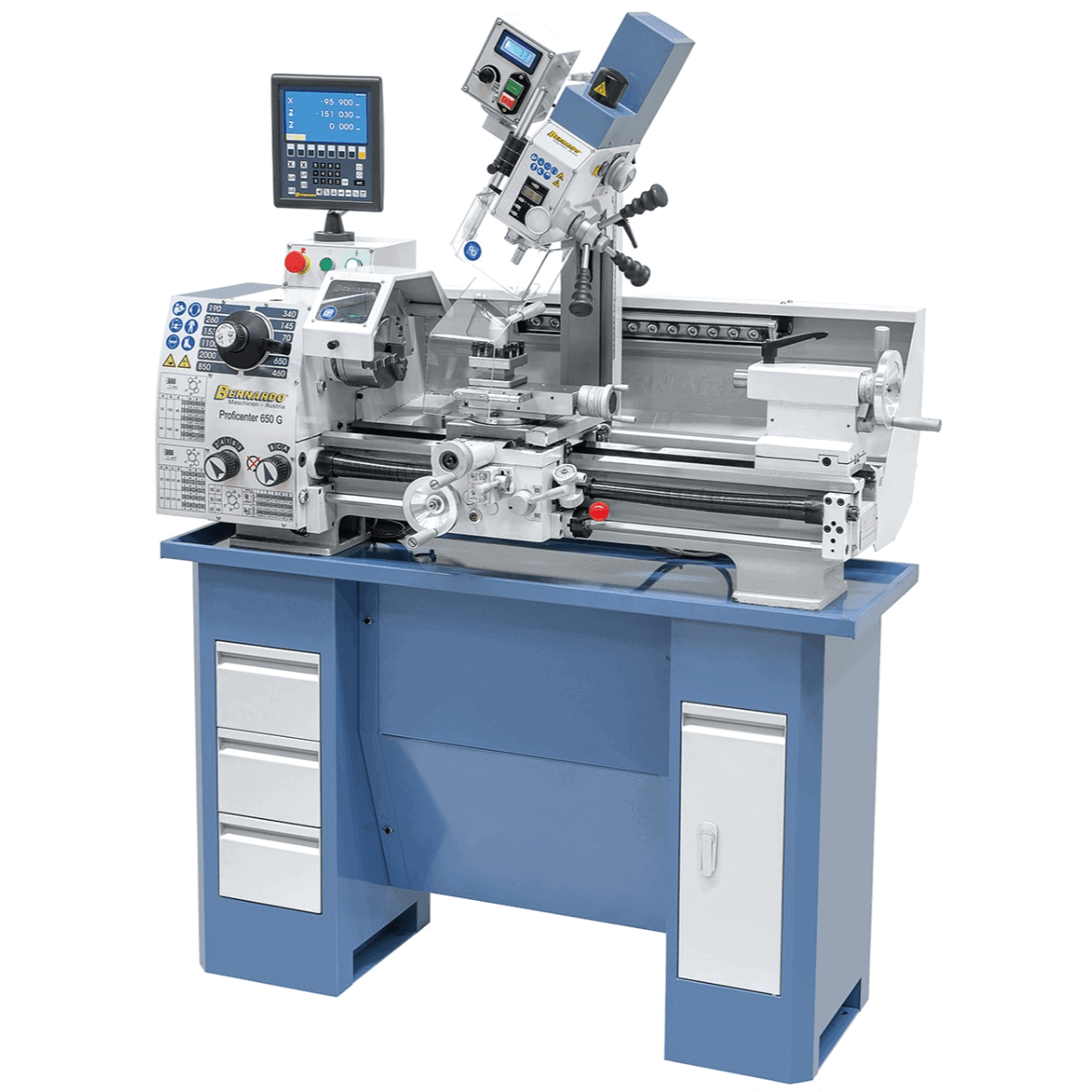

Bernardo Proficenter 650 G / 400 V Combinatiedraaibank met freesmachine en DRO
De Bernardo Proficenter 650 G / 400 V is een gecombineerde draai-freesmachine, geschikt voor laboratoria, scholen en werkplaatsen die een veelzijdige en nauwkeurige machine nodig hebben. De draaibank biedt een centerafstand van 650 mm en een draaidiameter van 280 mm, met instelbare snelheden in 12 stappen van 70 tot 2000 tpm. De geïntegreerde freesmachine, met een kantelbare kop van -90°/+90° en een continu toerental tot 2250 tpm, maakt boren tot Ø 16 mm en frezen tot Ø 50 mm mogelijk. Uitgerust met twee aparte motoren (0,75 kW driefase voor de draaibank, 0,50 kW eenfase voor de freesmachine), garandeert deze machine constante prestaties. De ES-12 V 2-assige digitale uitlezing maakt precisiebewerking eenvoudiger. De uitgebreide uitrusting omvat een zelfcentrerende spankop van Ø 125 mm, een boorkop, een revolverkop met 4 posities, tandwielen, LED's en CE-bescherming.
Belangrijkste specificaties
Draaibank:
Afstand tussen centers: 650 mm
Centerhoogte: 140 mm
Draaidiameter boven het bed: 280 mm
Bedbreedte: 160 mm
Spindelboring: Ø 26 mm, MT4 conus
Toerentalbereik: 70 – 2000 tpm (12 stappen)
Langsvoedingen: 0,036 – 0,364 mm/omwenteling (15)
Dwarsvoedingen: 0,019 – 0,188 mm/omwenteling (15)
Metrische schroefdraad: 0,25 – 5 mm (27 spoed)
Inch-schroefdraad: 6 – 96 TPI (20 spoed)
Spindel van de losse kop: 105 mm slag, MT3 conus
Draaibankmotor: 0,75 kW (S1) / 1,0 kW (S6) – 400 V

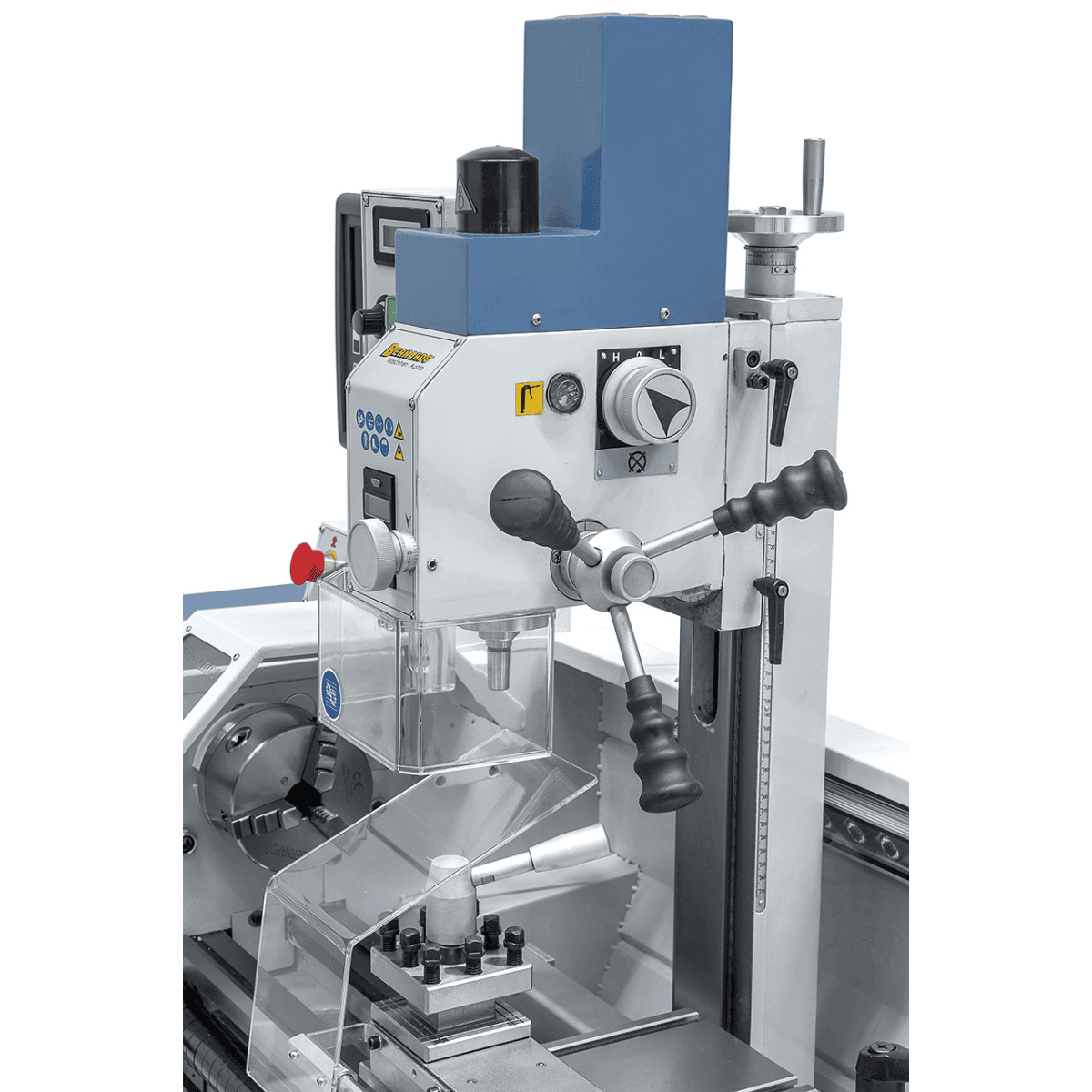

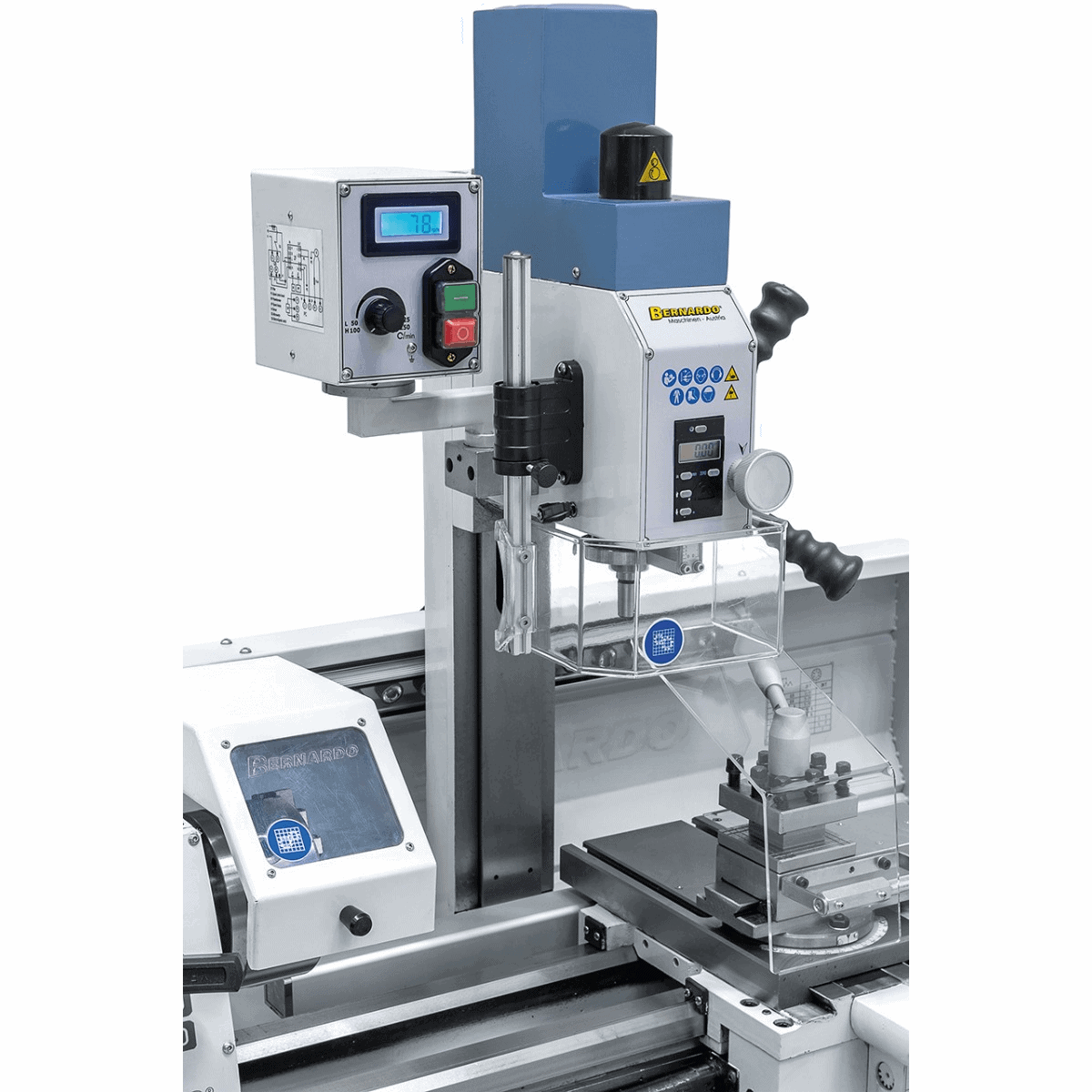

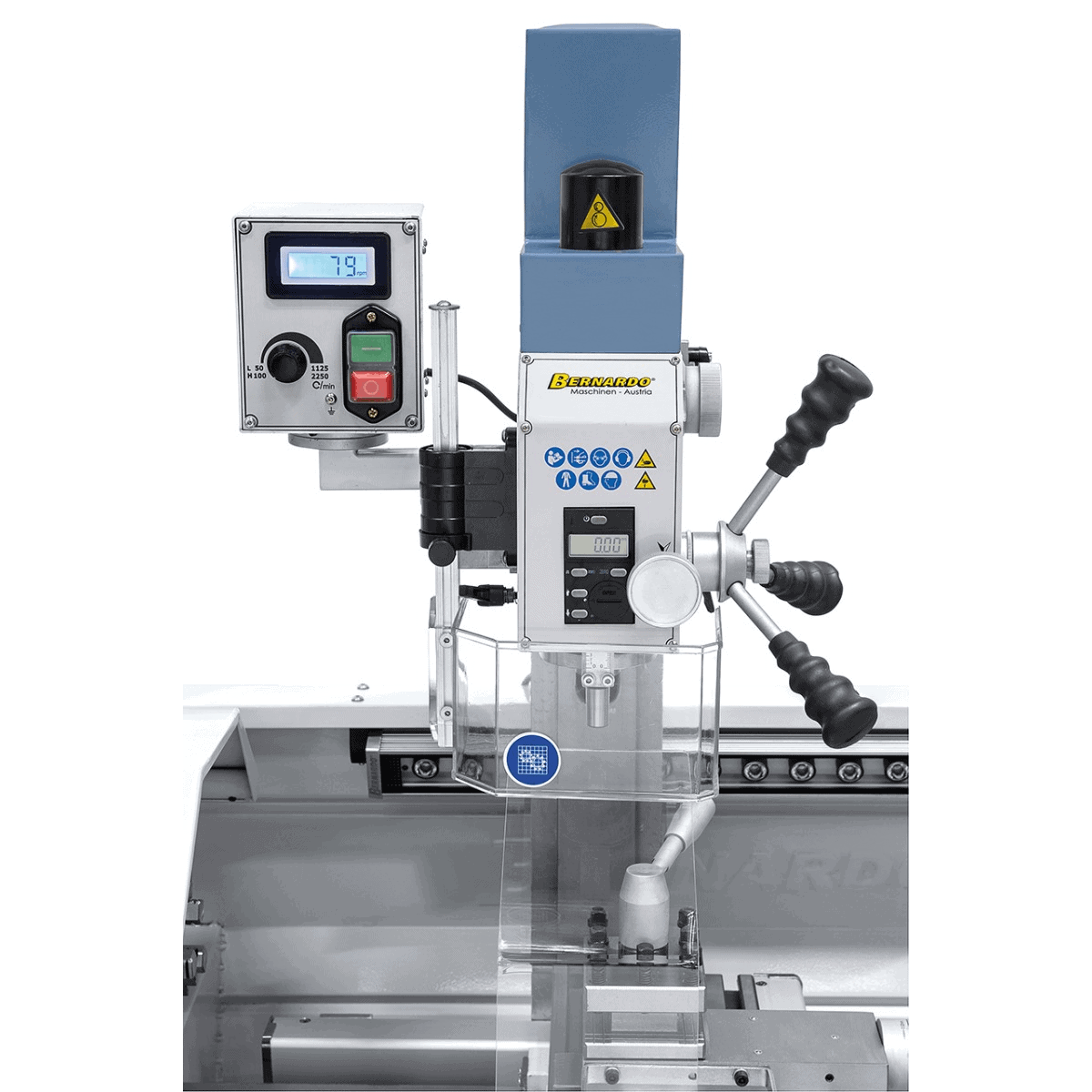

Freesmachine:
Boorcapaciteit staal: 16 mm
Eindfreescapaciteit: max. 16 mm
Schijffreescapaciteit: max. 50 mm
Afstand spindel tot kolom: 150 mm
Snelheid: 50 – 2250 tpm, continu
Spindelbevestiging: MT2
Kanteling kop: -90° / +90°
Verticale verplaatsing kop: 195 mm
Freesmotor: 0,50 kW (S1) / 0,75 kW (S6) – 230 V
Algemeen:
Afmetingen: 1400 x 720 x 970 mm (zonder onderstel)
Gewicht: 256 kg
Technische tabel:
| Specificeren |
Waarde |
| Merk |
Bernardo |
| Model |
Proficenter 650 G / 400 V |
| Afstand tussen de tips |
650 mm |
| Hoogte van de tips |
140 mm |
| Diameter van het draaiplateau op de werkbank |
280 mm |
| Bedbreedte |
160 mm |
| Spindelboring |
Ø 26 mm, MT4 |
| Toerentalbereik draaibank |
70 – 2000 tpm (12 stappen) |
| Langsvoedingen |
0,036 – 0,364 mm/omwenteling (15) |
| Dwarsvoedingen |
0,019 – 0,188 mm/omwenteling (15) |
| Schroefdraad Metrisch |
0,25 – 5 mm (27) |
| Inch-schroefdraad |
6 – 96 TPI (20) |
| Diameter van de losse kop |
105 mm |
| Conus van de losse kop |
MT3 |
| Draaibankmotor |
0,75 kW (S1) / 1,0 kW (S6) – 400 V |
| Boorcapaciteit staal |
16 mm |
| Freescapaciteit schijf |
max. 50 mm |
| Firmcapaciteit bougie |
max. 16 mm |
| Freessnelheid |
50 – 2250 tpm, continu |
| Aansluiting freesas |
MT2 |
| Kanteling kop |
-90° / +90° |
| Verticale verplaatsing kop |
195 mm |
| Freesmotor |
0,50 kW (S1) / 0,75 kW (S6) – 230 V |
| Afmetingen machine |
1400 x 720 x 970 mm*
|
| Gewicht |
256 kg |
| Herkomst |
Europa |
| * |
zonder standaard |
Inhoud van de verpakking:
ES-12 V 2-assige digitale uitlezing met LCD
3-klauw zelfcentrerende spantang Ø 125 mm
Ø 125 mm flens
Boorkop 1–13 mm (B16) + MT2/B16 schacht

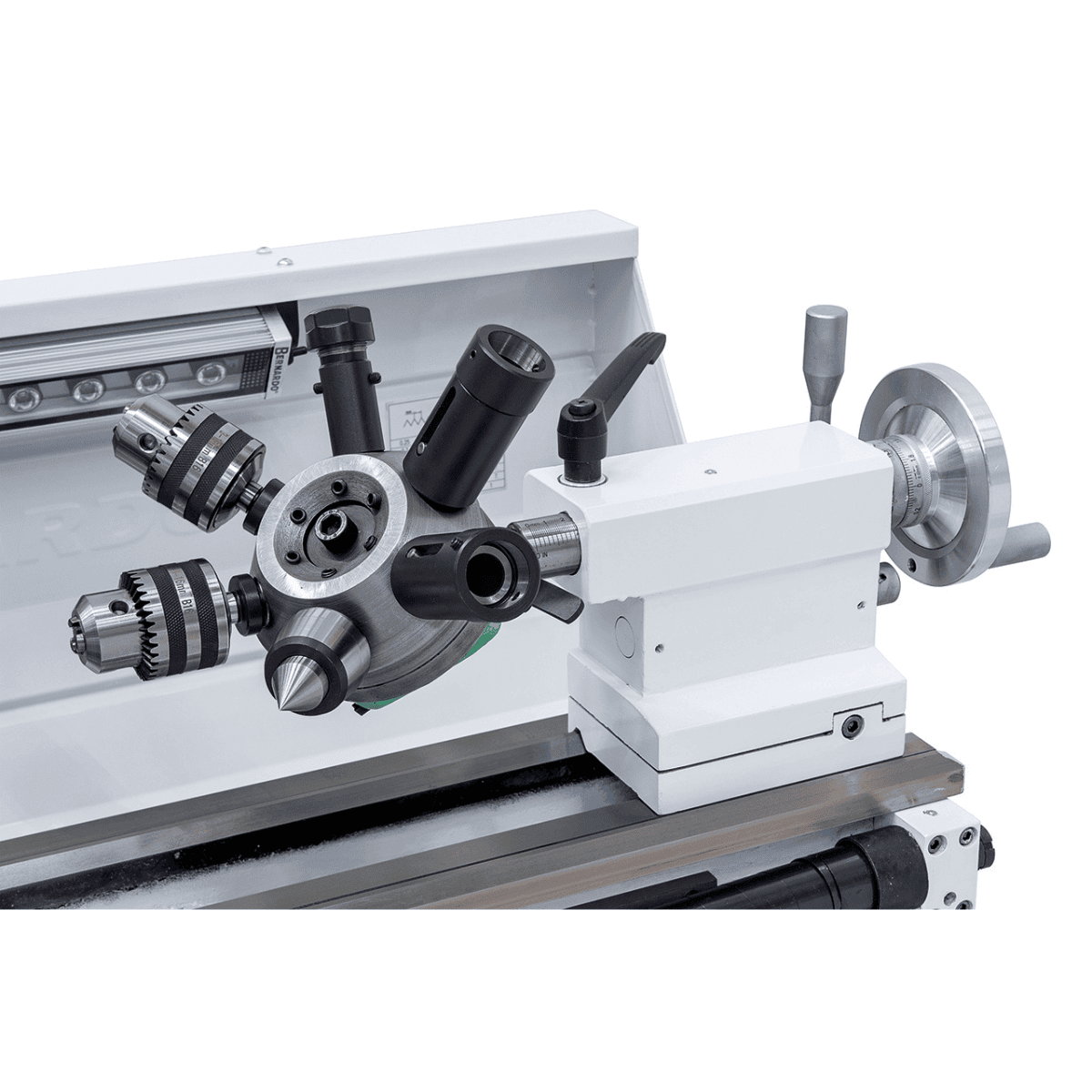

4-stations gereedschapshouder
Dwarsslede met bovenslede
Draadmeter (draadwijzerplaat)

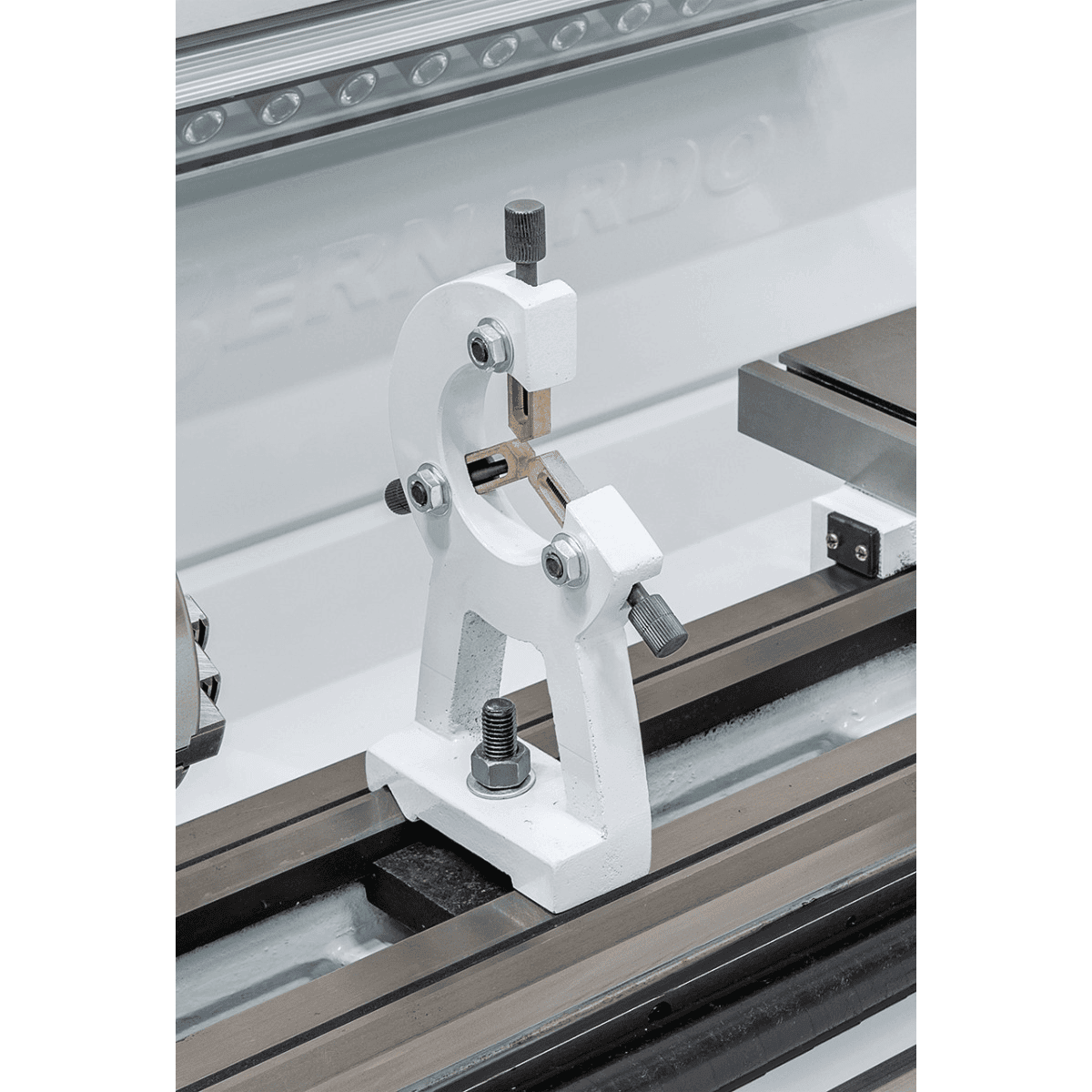

Vaste centers

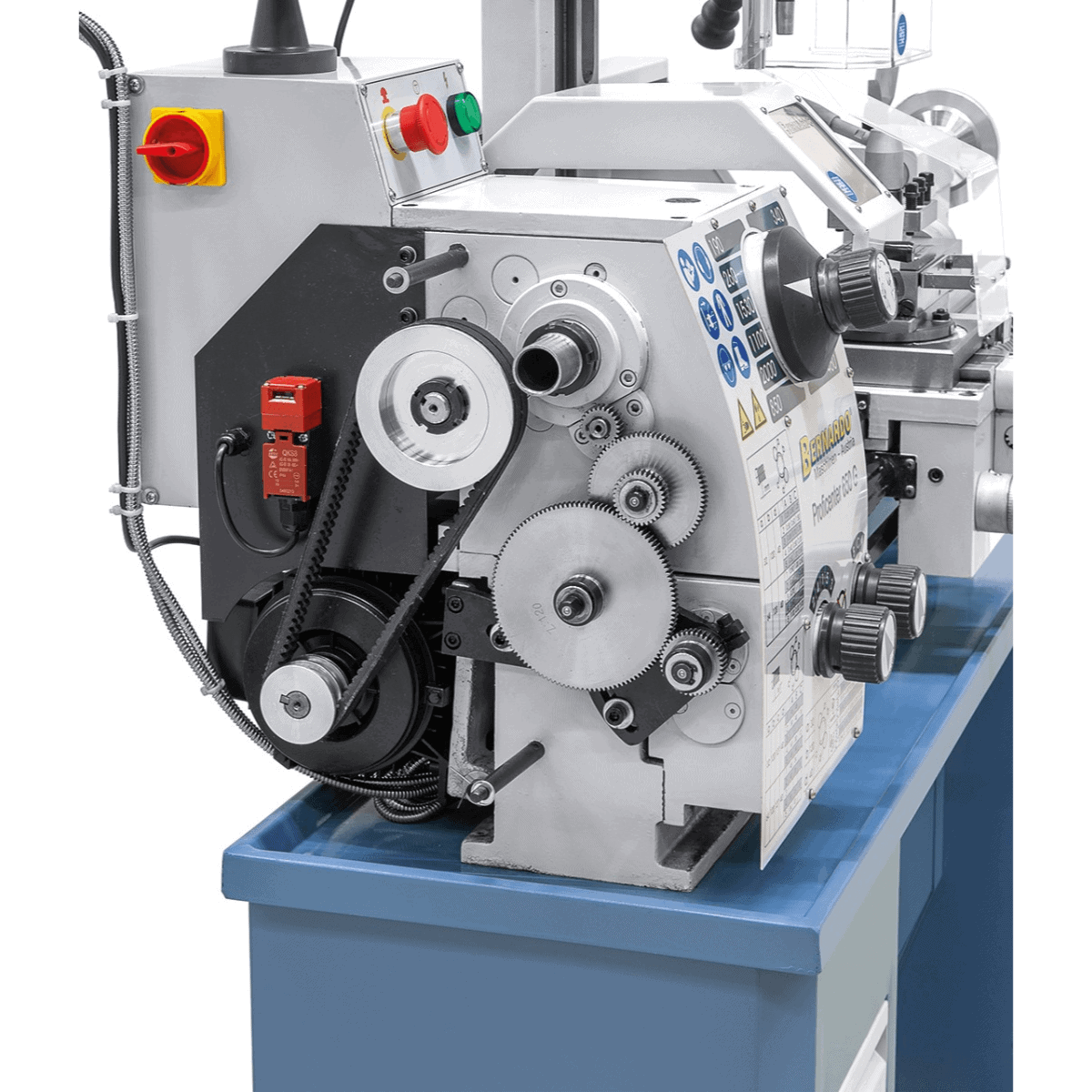

Tandwielkast
M10 Trekstang
Digitale spindelsnelheid en slagweergave

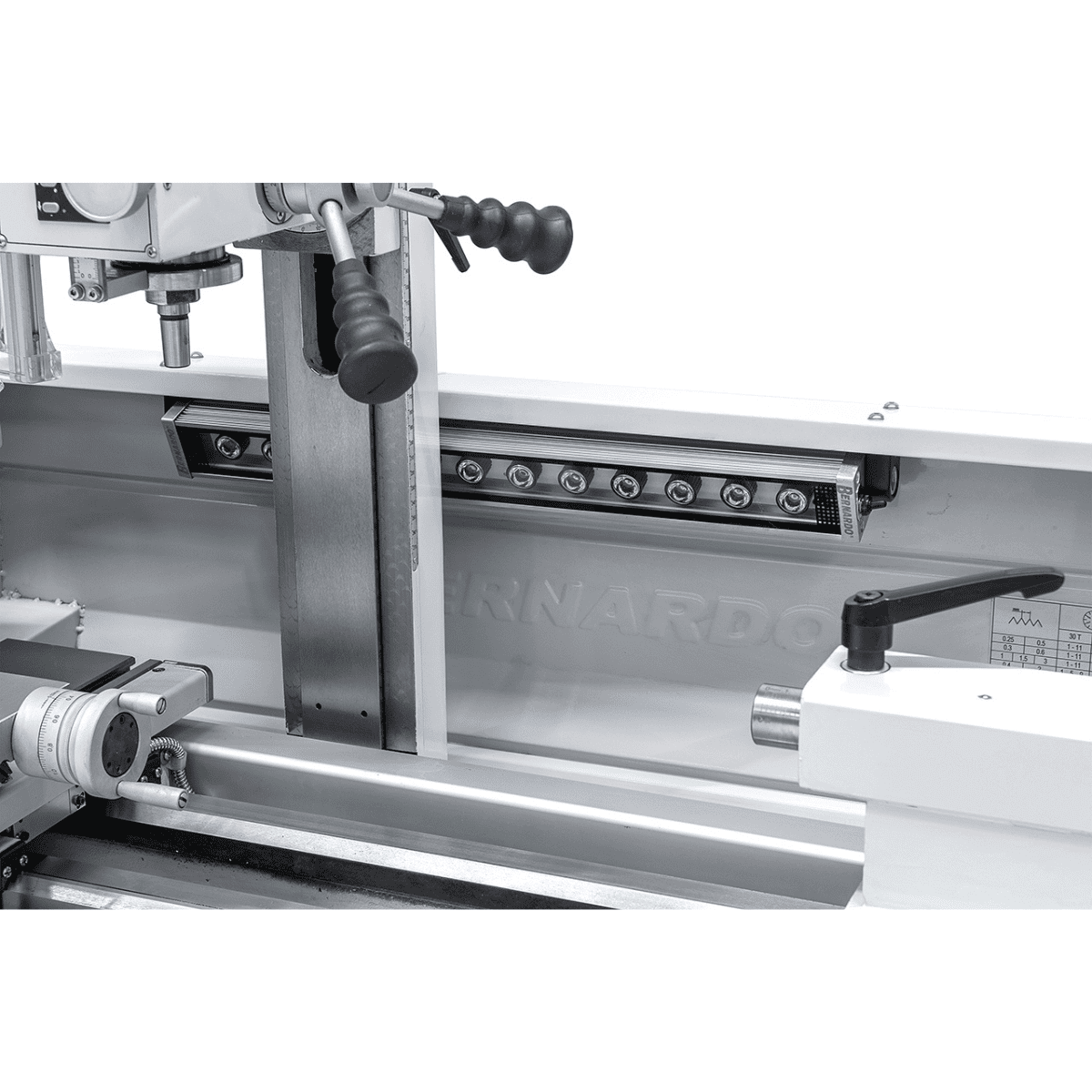

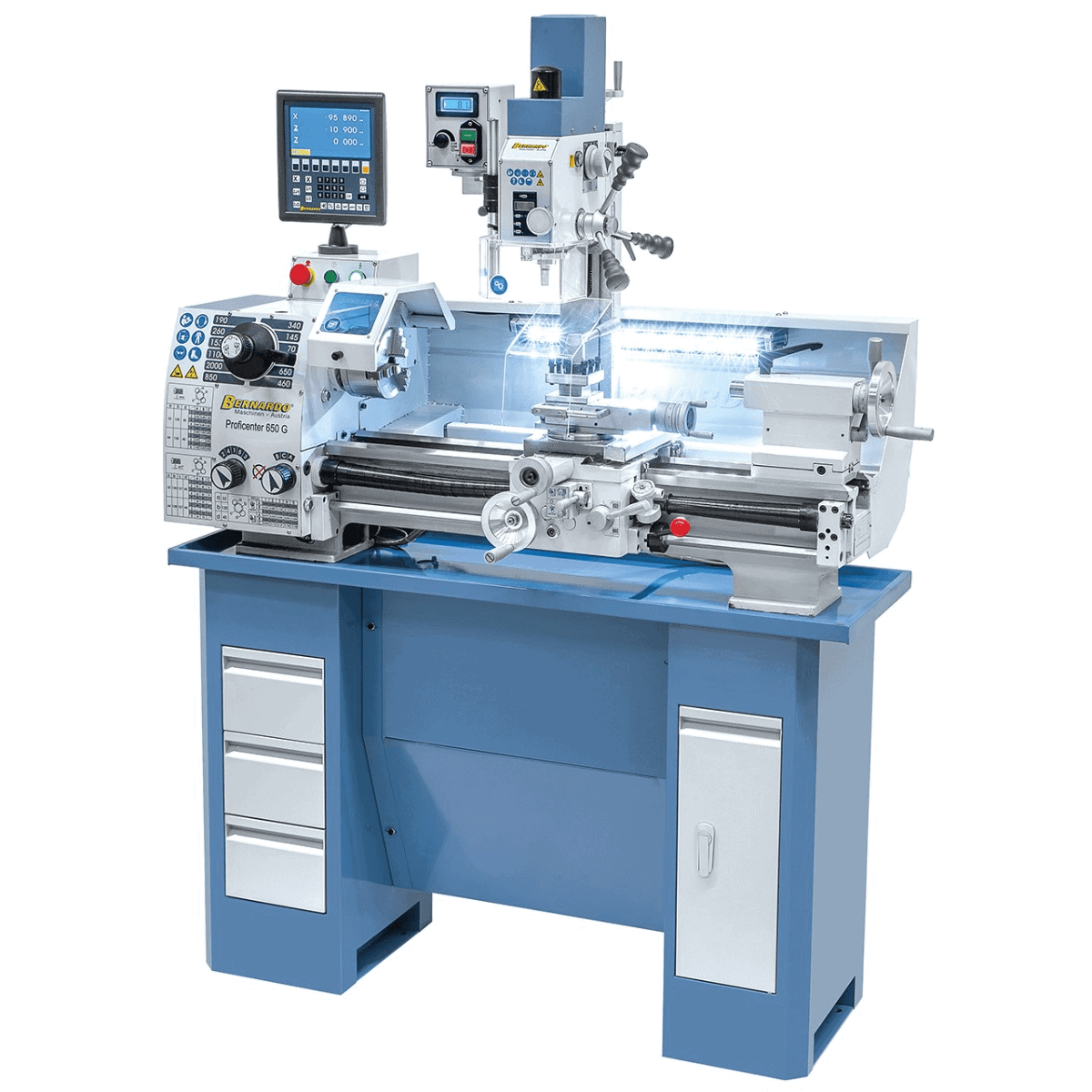

LED-machineverlichting

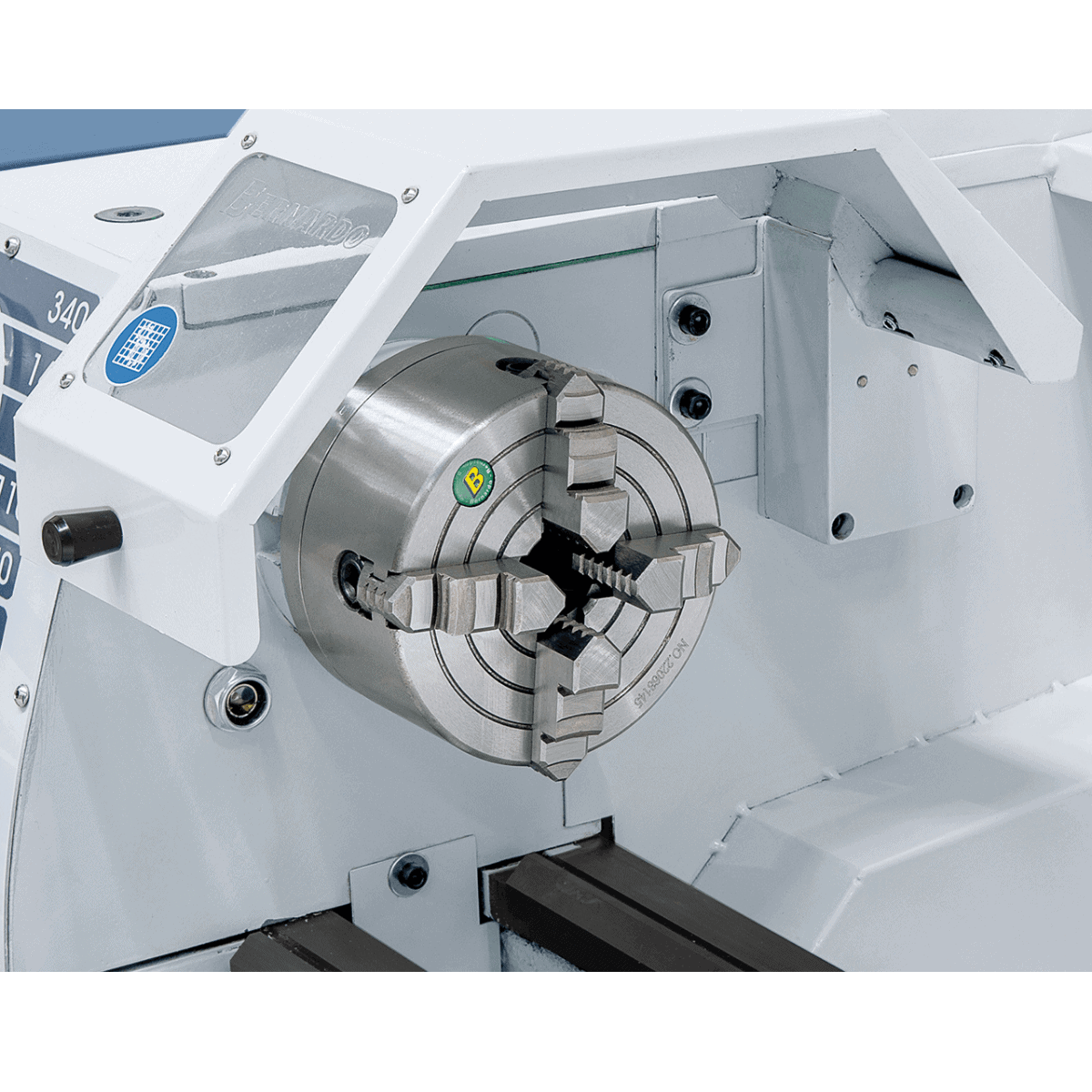

CE-beschermingen: spankopbescherming, spindelkap, spatbescherming
Gereedschaps- en accessoirekit
Logistiek
Verzending naar Bernardo: 5-9 werkdagen (7 dagen naar het zuiden). Originele reserveonderdelen beschikbaar met verzending binnen 3-5 werkdagen. Klantenservice in het Italiaans beschikbaar.
Veelgestelde vragen
De Proficenter 650 G heeft een G-tandwieloverbrenging — wat is het verschil met de Vario-versies?
De G-tandwieloverbrenging (getriebe) levert een hoger koppel bij lage toerentallen dan riemaangedreven of elektronische variatoren — essentieel voor het draaien van hoogwaardig staal, grote doorsneden en zware voorbewerkingen. De versnellingswisseling vindt plaats terwijl de machine stilstaat door de externe hendel te draaien zonder de riemen te verwijderen. Vergeleken met de Vario is hij minder geschikt voor frequent schakelen, maar wel robuuster voor intensief continu gebruik.
Heeft de geïntegreerde freesmachine dezelfde verplaatsing als een aparte freesmachine?
Nee, de asverplaatsing van de geïntegreerde freesmachine in de Proficenter 650 G is beperkter dan die van een aparte BF- of FM-freesmachine. Het voordeel is de veelzijdigheid in een beperkte ruimte; de beperking is de maximale verplaatsing en de stijfheid onder hoge belasting. Hij is geschikt voor incidentele freesbewerkingen op kleine tot middelgrote onderdelen; voor intensief frezen op grote onderdelen is een aparte freesmachine nodig.
Is de ES-12 V 3-assige DRO standaard inbegrepen?
Ja, de 3-assige uitlezing is standaard inbegrepen bij de Proficenter 650 G-modellen met een DRO-specificatie. Leest gelijktijdig de X-, Z- en W-assen met een resolutie van 0,001 mm — elimineert noniusmetingen en vermindert maatafwijkingen in complexe draai- en freesopstellingen.
Onderdelen en service beschikbaar?
Originele onderdelen beschikbaar met een levertijd van 3-5 werkdagen. Klantenservice in het Italiaans is beschikbaar.
