Freesmachine universeel Bernardo UWF 150 – top gamma, ISO 50, dubbel Klauwplaat, tafel 1.650×360 mm, motoren 4 kW, DRO 3 assen

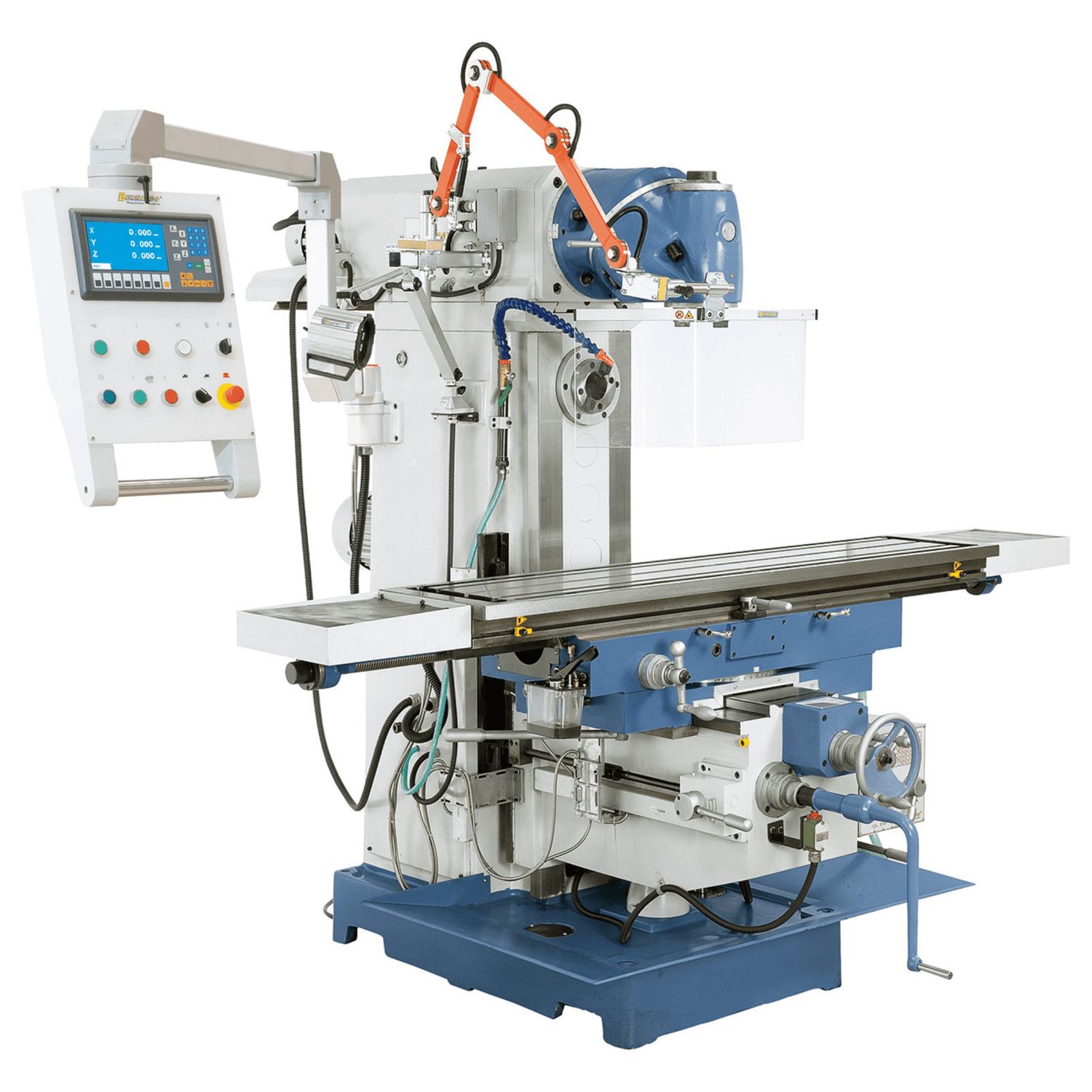

De Bernardo UWF 150 universele freesmachine is het topmodel in het Bernardo assortiment universele freesmachines. Deze machine is voorzien van een ISO 50 verticale en horizontale spindel, 12 verticale snelheden van 60 tot 1750 tpm en 12 horizontale snelheden van 58 tot 1800 tpm, een 1650 x 360 mm kantelbare tafel van ±45° met 14 mm T-groeven, een lengteverplaatsing van 1350 mm / 290 mm dwars / 390 mm verticaal, 8 automatische voedingen op alle assen, snelvoedingen van 1290/1208/513 mm/min (X/Y/Z), 4 kW verticale + 4 kW horizontale motoren, een solide gietijzeren constructie, rechthoekige geleidingen op de Y- en Z-as, in een oliebad geharde tandwielen en een draaibaar bedieningspaneel. Inclusief 3-assige ES-12 H DRO. Gewicht: 2250 kg. Gemaakt in Oostenrijk, gedistribueerd in Italië door Krollit als officiële Bernardo-distributeur sinds 2007.

• Spindels: Verticaal en horizontaal ISO 50
• Verticale snelheid: 12 standen: 60 – 1.750 tpm
• Horizontale snelheid: 12 standen: 58 – 1.800 tpm
• Tafel: 1.650 × 360 mm kantelbaar ±45°
• Verplaatsing (X / Y / Z): 1.350 / 290 / 390 mm
• Motoren: 4 kW verticaal + 4 kW horizontaal
• Gewicht: ca. 2.250 kg

Wie gebruikt de UWF 150 en waarvoor?

De Bernardo UWF 150 is de topklasse universele freesmachine van Bernardo, ontworpen voor industriële werkplaatsen met een hoge precisie en professionele productie van grote werkstukken. Een verbetering ten opzichte van de UWF 90/95: ISO 50 spindelbevestiging (vs. ISO 50 - grotere en krachtigere gereedschapshouders), 4 kW motoren (vs. 2,2 kW) en een tafel van 1.650 x 360 mm (de grootste in de serie). De ISO 50 bevestiging is een industriële eigenschap: deze biedt ruimte aan grotere gereedschapshouders (freesgereedschappen tot Ø 100-150 mm) met een hoger overgedragen koppel. De 4 kW motoren (meer dan het dubbele van de 2,2 kW van de kleinere UWF's) kunnen zware bewerkingen op hard staal en grote gereedschappen probleemloos aan. De rechthoekige Y- en Z-asgeleidingen combineren stijfheid op twee van de drie meest belaste assen tijdens het frezen. Het draaibare bedieningspaneel is een ergonomische eigenschap: de operator draait de bedieningselementen naar de meest comfortabele positie, afhankelijk van de bewerking. Automatische voedingen op alle drie de assen (8 stappen) en snelle voedingen van 1290/1208/513 mm/min (X/Y/Z) optimaliseren de cyclustijden voor serieproductie. In klantwerkplaatsen wordt Krollit gekozen door industriële machinefabrieken met precisieproductie van grote onderdelen, metaalbewerkingsbedrijven met complete bewerkingsmogelijkheden en werkplaatsen die het hoogste niveau van professionaliteit vereisen in Bernardo universele freesmachines.

De plaats in het Bernardo-assortiment

De UWF 150 is het topmodel van de Bernardo UWF-reeks en het enige model met een ISO 50-vatting.

Daaronder: de UWF 95 N (tafel van 1600 x 360 mm, ISO 40, 2,2 kW motoren, gewicht 2200 kg) voor standaard professionele productie; de ​​UWF 110 (360° universele kop, tafel van 1120 x 260 mm, ISO 40); de UWF 90 V en UWF 90-1270 (tafel van 1270 x 280 mm, ISO 40); UWF 80 E en UWF 80 E Vario (tafel van 1000 x 240 mm, ISO 40). Belangrijkste verschillen tussen de UWF 150 en de UWF 95 N: de ISO 50 gereedschapshouder (versus ISO 40) en de 4 kW motoren (versus 2,2 kW). Voor zware industriële bewerkingen van hard staal of grote gereedschappen (groter dan Ø 50 mm) is de UWF 150 de juiste keuze. Voor standaardproductie van zacht staal en middelharde legeringen met gereedschappen tot Ø 50 mm is de UWF 95 N de juiste keuze tegen aanzienlijk lagere kosten. De investering in de UWF 150 is gerechtvaardigd voor werkplaatsen met een hoge vermogensbehoefte, ISO 50-gereedschappen en continue intensieve cycli. Voor werkplaatsen die al ISO 40-gereedschappen hebben, vereist een upgrade naar ISO 50-gereedschappen een upgrade van de gereedschappen: plan dit daarom tijdig.

Krollit Logistiek en Ondersteuning

Bernardo levert binnen 5-9 werkdagen (7 dagen in het zuiden). Met een laadvermogen van 2.250 kg vereist de machine een kraan met voldoende capaciteit en een geschikte industriële vloer. Afmetingen: 2.250 × 2.000 × 1.995 mm: controleer de toegankelijkheid van de werkplaats. ISO 50-adapters, frezen, accessoires en originele Bernardo-onderdelen zijn uit voorraad leverbaar en worden binnen 3-5 werkdagen verzonden. Italiaanse klantenservice is beschikbaar.

Voor wie is de UWF 150 bedoeld?

Profiel	Compatibiliteit	Reden
Gepassioneerde hobbyist	Niet geschikt	Topklasse industriële machine. Uitsluitend voor professioneel gebruik.
Industriële werkplaats met zware productie	Aanbevolen	ISO 50-aansluiting, 4 kW-motoren voor het bewerken van hard staal en grote gereedschappen. Rechthoekige Y- en Z-geleidingen, 2250 kg constructie voor stabiliteit tijdens continue, intensieve cycli.
Metaalbewerking met complete nabewerking	Aanbevolen	Tafel van 1650 x 360 mm en X-verplaatsing van 1350 mm voor grote industriële onderdelen. Dubbele ISO 50 spindels voor krachtig verticaal en horizontaal frezen.

Niet geschikt voor: werkplaatsen met ISO 40 gereedschap en een beperkt budget (de UWF 95 N is qua afmetingen geschikt en aanzienlijk goedkoper); productie van onderdelen binnen een tafel van 1270 mm (UWF 90 V of 90-1270); werkplaatsen zonder geschikte industriële vloer of zonder een 400V driefasen industriële stroomaansluiting; Bewerkingen die een 360° universele kop vereisen (UWF 110 met exclusieve functie).

Tafel

Specificatie	Waarde
Afmetingen tafel	1.650 × 360 mm
Afmetingen T-sleuf	14 mm
Kantelhoek tafel	-45° / +45°

Spindels

Specificatie	Waarde
Horizontale spindel Montage	ISO 50
Verticale spindelmontage	ISO 50
Verticale spindelsnelheid	(12) 60 – 1.750 tpm
Horizontale spindelsnelheid	(12) 58 – 1.800 tpm

Slag en capaciteiten

Specificatie	Waarde
Longitudinale verplaatsing (X)	1.350 mm
Dwarsverplaatsing (Y)	290 mm
Verticale verplaatsing (Z)	390 mm
Afstand spindel – tafel	160 – 550 mm
Afstand spindel – kolom	230 – 900 mm

Voortgang

Specificeren	Waarde
Longitudinale / transversale voortgang	(8) 22-420 / 22-393 mm/min
Verticale voortgang	(8) 10 – 168 mm/min
Snel vooruit (X/Y/Z)	1.290 / 1.208 / 513 mm/min

Motor en voeding

Specificaties	Waarde
Vermogen horizontale motor	4,0 kW
Vermogen verticale motor	4,0 kW
Voeding	400V – 50Hz – driefase

Kenmerken Constructie

Specificatie	Waarde
Structuur	Massief gietijzer
Geleiders	Rechthoekig op Y en Z
Tandwiel	Gehard in een oliebad
Bedieningspaneel	Draaiend

DRO inbegrepen

Specificeren	Waarde
Viewer	ES-12 H 3-assige machine met LCD-display

Afmetingen en gewicht

Specificeren	Waarde
Afmetingen machine (L × B × H)	2.250 × 2.000 × 1.995 mm
Gewicht	ongeveer 2.250 kg

Conformiteit

Specificatie	Waarde
Markering	CE
Richtlijn	Machinerichtlijn 2006/42/EG

Standaarduitrusting

• Bernardo UWF 150 universele freesmachine
• ES-12 H 3-assige digitale uitlezing met LCD-display
• M 24 trekstang
• LED-werklamp Machine
• Koelinrichting met tank en pomp
• Horizontaal tegendruklager
• Universele beveiliging
• Spaan- en vloeistofopvangbak
• Set gereedschap voor gebruik en onderhoud
• Automatische aanvoer op de X-, Y- en Z-assen
• Lange freesdoorn ISO 50/27 mm en ISO 50/32 mm
• Conische freeshouder ISO 50/32 mm
• Gecentraliseerde smering voor X, Y en Z

Veelgestelde vragen

Wat is het belangrijkste verschil tussen ISO 50 en ISO 40?

De ISO 50 heeft een grotere conus (nominale diameter 69 mm versus 44 mm ISO 40), M24-trekstang (vs. M16). Deze brengt een aanzienlijk hoger koppel over: ISO 50-gereedschappen zijn ontworpen voor zware industriële bewerkingen.

Voor standaardbewerkingen met gereedschappen tot Ø 50 mm is de ISO 40 voldoende. Voor grote gereedschappen (Ø 80-150 mm) of zware bewerkingen van hard staal is de ISO 50 de juiste maat. De ISO 50-schacht is een kenmerk van professionele industriële freesmachines; alleen de Bernardo UWF 150 biedt deze.

Vereisen 4+4 kW-motoren een speciale elektrische dimensionering?

Ja. Er werkt slechts één spindel tegelijk (4 kW), maar dit vereist piekvermogen bij het opstarten, waarvoor een industriële meter met de juiste capaciteit nodig is. Voor werkplaatsen zonder voldoende industriële stroomvoorziening kunt u contact opnemen met uw elektriciteitsleverancier.

De 4 kW-motor kan piekvermogens van 6-8 kW bereiken; industriële meters van 10-15 kW worden aanbevolen. Voor werkplaatsen waar meerdere machines tegelijk in gebruik zijn, is de algehele dimensionering belangrijk. De UWF 150 is ontworpen voor industriële werkplaatsen met voldoende vermogen.

Hoe presteren rechthoekige geleidingen op de Y- en Z-as (en niet op de X-as)?

Rechthoekige geleidingen op de Y- en Z-as bieden maximale stijfheid op de twee assen die het meest belast worden tijdens het frezen (voeding en diepte). De X-as (longitudinale beweging van het werkstuk) wordt minder belast en behoudt voldoende standaard geleidingen.

Deze ontwerpkeuze optimaliseert de verhouding stijfheid/kosten: rechthoekige geleidingen op alle drie de assen zouden duurder zijn zonder proportionele voordelen te bieden. Op de twee meest kritische assen (Y dwars, Z verticaal) behouden de rechthoekige geleidingen de precisie onder belasting, zelfs met grote gereedschappen en zware werkstukken.

Is het draaibare bedieningspaneel echt nuttig?

Ja.

Het stelt de operator in staat de bedieningselementen in de meest ergonomische positie te plaatsen, afhankelijk van de werkhouding: voor de machine voor standaardbewerkingen, aan de zijkant voor het bewerken van grote of hoekige werkstukken. Bij traditionele freesmachines met vaste bedieningselementen moet de operator zich aanpassen aan de positie van de bedieningselementen. Deze niet-ergonomische houding leidt tot vermoeidheid tijdens langdurig bewerken. Het draaibare bedieningspaneel is een kenmerk van hoogwaardige industriële freesmachines; op de Bernardo UWF 150 is het exclusief voor de UWF 150. Voor welke bewerkingen is de investering in de UWF 150 geschikt? Industriële bewerking van grote en zware werkstukken (mechanische bases, industriële mallen, machineonderdelen); frezen van hard staal met grote gereedschappen; serieproductie met intensieve cycli; Nauwkeurige toleranties op omvangrijke onderdelen.

Voor algemene werkplaatsen zijn de UWF 95 N (ISO 40, 2,2 kW) of de UWF 90 goed gedimensioneerd en aanzienlijk goedkoper. Voor industriële werkplaatsen met regelmatige precisieproductie van zware onderdelen compenseert de UWF 150 het verschil met een hogere productiviteit en nauwere toleranties.
