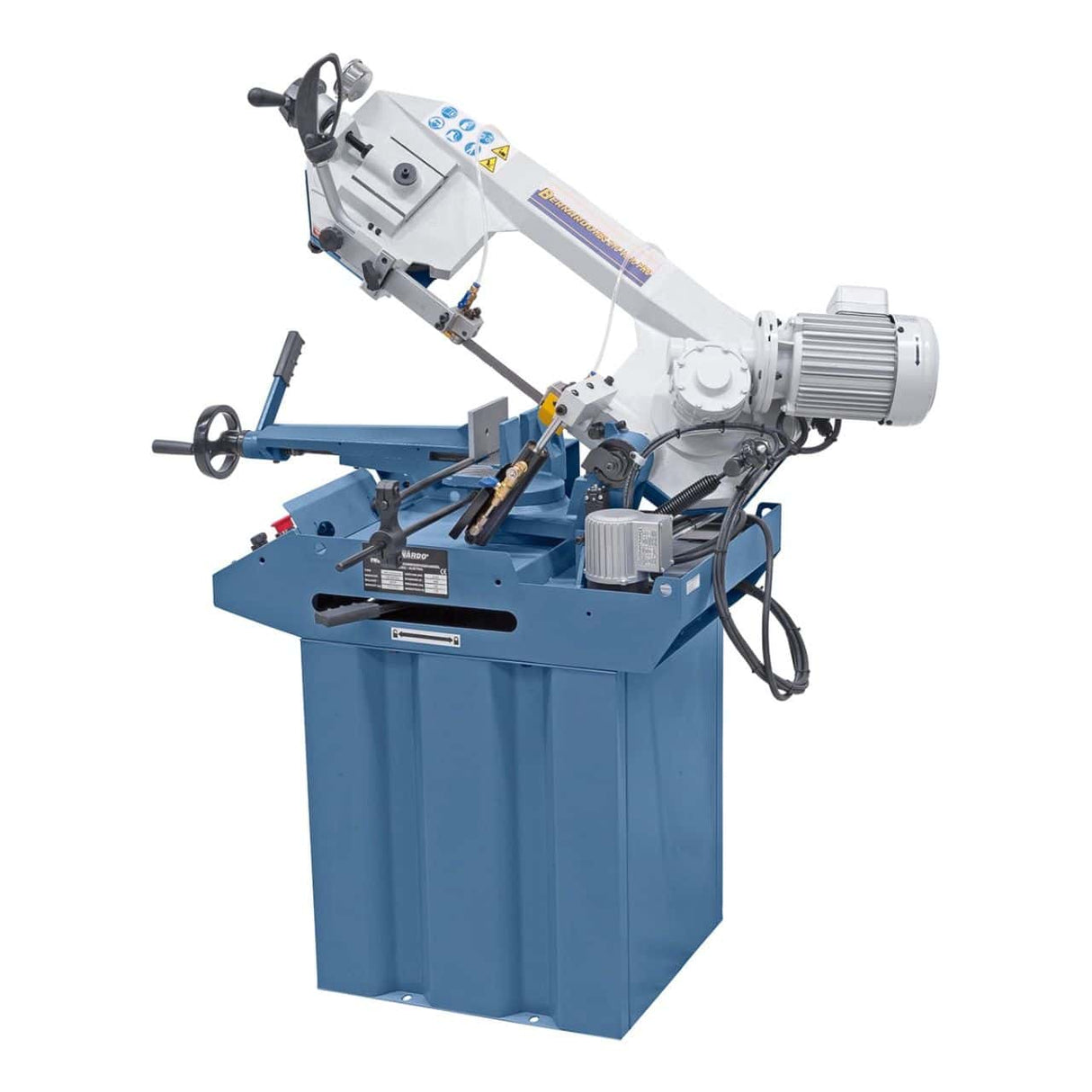

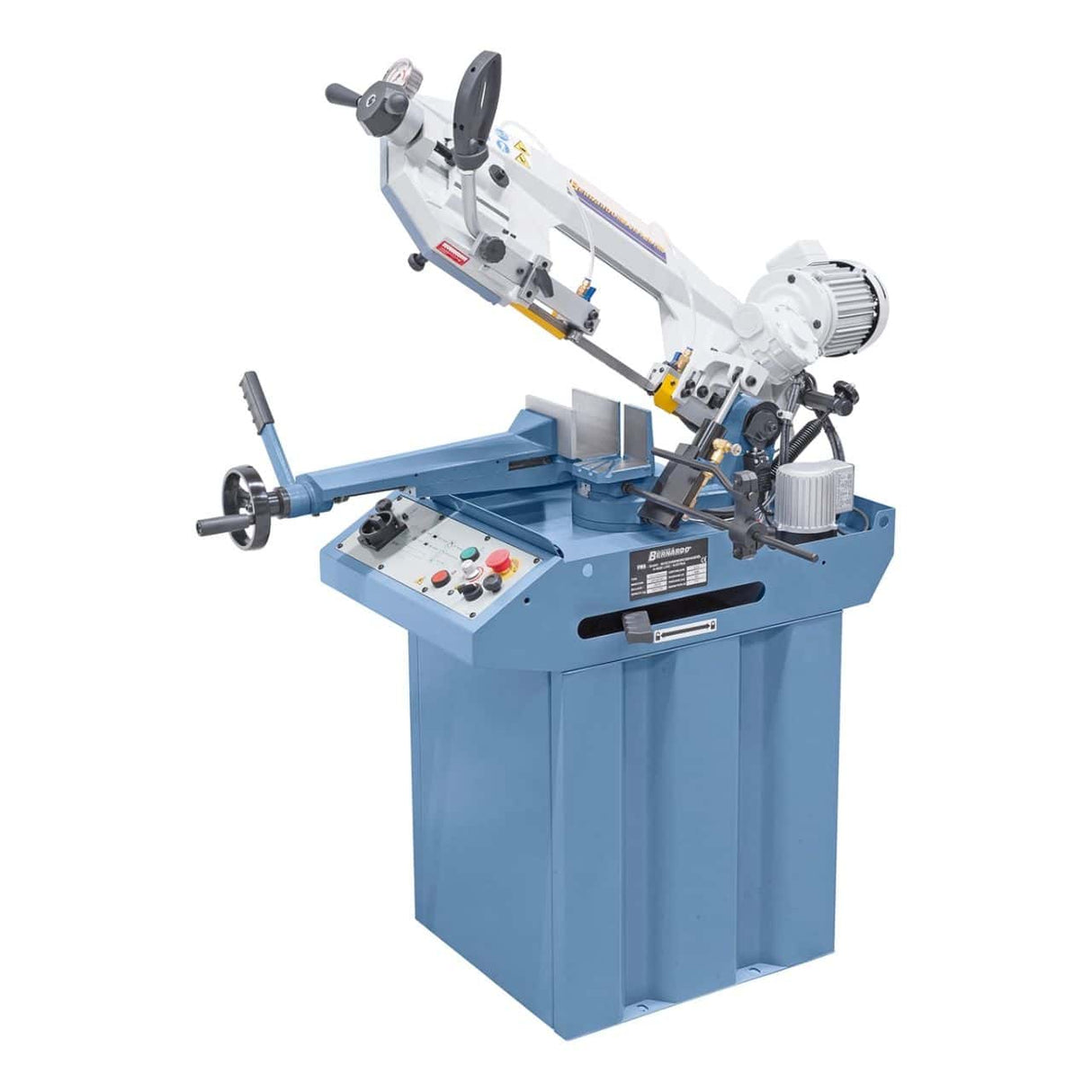

De Bernardo HBS 210 Vario PRO horizontale bandzaag is ontworpen voor het zagen van buisprofielen, massieve materialen, roestvrij staal en gereedschapsstaal in professionele machinefabrieken en timmerwerkplaatsen. Kenmerkend zijn de traploos instelbare zaagsnelheid van 0-90 m/min voor optimale aanpassing aan het werkstuk, de traploos instelbare neerwaartse beweging via hydraulische cilinders met regelbare klep, en een gietijzeren bankschroef met snelspanfunctie en werkstukaanslag. Zaagbereik (rond/vierkant 90°) Ø 170 mm / 150 × 150 mm, zaagbereik (rond/vierkant 45°) Ø 125 mm / 95 × 95 mm. Zaagband 2080 × 20 × 0,9 mm, motor 1,5 kW (S1 100%), 230V eenfase, gewicht 145 kg, machineafmetingen 1120 × 810 × 1310 mm. Gedistribueerd in Italië door Krollit als officiële Bernardo-distributeur sinds 2007.
-
Zaagsnelheid: 0-90 m/min traploos instelbaar
-
Zaagoppervlak (rond/vierkant 90°): Ø 170 mm / 150 × 150 mm
-
Zaagoppervlak (rond/vierkant 45°): Ø 125 mm / 95 × 95 mm
-
Vlak zaagoppervlak (90° / 45°): 150 × 190 mm / 95 × 120 mm
-
Zaagband: 2.080 × 20 × 0,9 mm
-

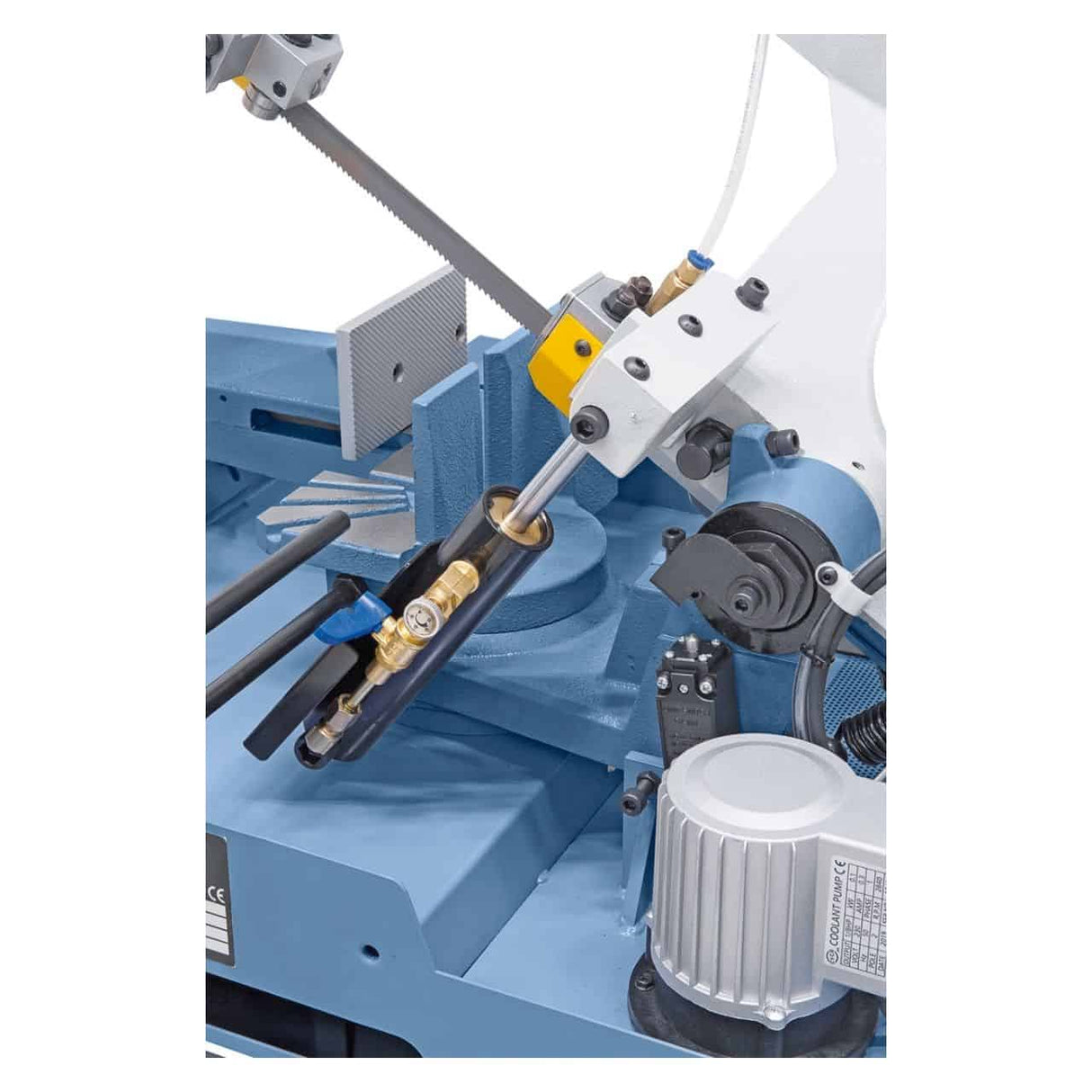

Verlagen: Hydraulische cilinders met verstelbare klep
-
Motor: 1,5 kW (S1 100%) - 230V eenfase
-
Werkhoogte: 870 mm
-
Gewicht: 145 kg
Wie gebruikt de HBS 210 Vario PRO en waarvoor?
De Bernardo HBS 210 Vario PRO is een professionele horizontale bandzaag, ontworpen voor machinefabrieken, timmerwerkplaatsen, smederijen en industrieel onderhoud waarbij nauwkeurige sneden in metalen materialen vereist zijn. Belangrijkste ontwerpkenmerk: De traploos instelbare snijsnelheid van 0 tot 90 m/min maakt het mogelijk om de optimale snelheid voor elk materiaal te selecteren (zacht staal 60 tot 80 m/min, roestvrij staal 30 tot 50 m/min, harde materialen 20 tot 30 m/min, gereedschapsstaal 15 tot 25 m/min). Een correct afgestelde snelheid verlengt de levensduur van het bimetaalzaagblad aanzienlijk en verbetert de snijkwaliteit. De gietijzeren bankschroef met snelspanfunctie houdt het werkstuk nauwkeurig op zijn plaats zonder gereedschap (snel wisselen tussen verschillende werkstukken). De werkstukaanslag maakt herhaalde sneden op dezelfde lengte mogelijk voor massaproductie. De traploos instelbare neerlaatfunctie met hydraulische cilinders en een regelbare klep maakt het mogelijk om de snijdruk te regelen afhankelijk van het materiaal: lage druk voor harde materialen (om zaagbladbreuk te voorkomen), hoge druk voor zachte materialen (voor hogere snijsnelheden). De automatische eindschakelaar stopt de machine aan het einde van de snede, waardoor het zaagblad niet onnodig blijft draaien en slijtage wordt voorkomen. In de werkplaatsen van Krollit-klanten wordt de HBS 210 Vario PRO gekozen door machinefabrieken voor het zagen van ronde en vierkante staven, metaalbewerkers voor profielsneden, smeden voor buissneden en industriële onderhoudsmedewerkers voor de voorbereiding van componenten.
De plaats in het Bernardo-assortiment
Het Bernardo-assortiment metaalbandzagen is ingedeeld op basis van de maximale werkstukgrootte (zaagcapaciteit) en het type aandrijving. De HBS 210 Vario PRO bevindt zich in het middensegment: capaciteit van Ø 170 mm voor ronde staven van 90°, 1,5 kW eenfasige 230V-motor (compatibel met elk gangbaar industrieel stopcontact), variabele snelheid 0-90 m/min. Voor werkplaatsen met kleinere werkstukken (Ø onder 130 mm) zijn er voordeligere modellen uit het compacte assortiment beschikbaar; voor werkplaatsen met grotere werkstukken (diameter boven 200 mm) zijn er zware modellen met 400V driefasige motoren en een hogere zaagcapaciteit beschikbaar. De "Vario PRO"-functie duidt op de professionele categorie met elektronische variabele snelheid: de standaard "PRO"-versie zonder Vario heeft een vaste snelheid, wat weliswaar goedkoper is, maar minder flexibel is bij het bewerken van verschillende materialen. Voor werkplaatsen die met diverse materialen werken (zacht staal, roestvrij staal, gereedschapsstaal) is de Vario-versie de juiste keuze; voor werkplaatsen die gespecialiseerd zijn in één materiaal, is de standaardversie voordeliger.
Krollit Logistiek en Ondersteuning
Verzending naar Bernardo duurt 5-9 werkdagen (7 dagen naar het zuiden). Met een gewicht van 145 kg is een palletwagen of twee personen nodig om de machine voorzichtig te lossen. Afmetingen 1.120 × 810 × 1.310 mm: compacte machine voor werkplaatsen met beperkte ruimte. Vervangende bimetaalbladen (2.080 × 20 × 0,9 mm), koelvloeistof, geleidingslagers en originele Bernardo-vervangingsmotoren zijn uit voorraad leverbaar en worden binnen 3-5 werkdagen verzonden. Klantenservice in het Italiaans is beschikbaar.
Voor wie is de HBS 210 Vario PRO bedoeld?
| Profiel |
Compatibiliteit |
Motief |
| Gevorderde metaalbewerker |
Geschikt |
Professionele machine, aangedreven door 230V eenfase en compatibel met elk huishoudelijk stopcontact. Voor gevorderd hobbygebruik is deze machine beheersbaar, maar de kosten zijn aanzienlijk.
|
| Mechanische werkplaats met regelmatige zaagsneden
| Aanbevolen
| Variabele snelheid 0-90 m/min voor diverse staalsoorten, gietijzeren bankschroef met snelspanfunctie, werkstukaanslag voor massaproductie, capaciteit Ø 170 mm bij 90° rondingen.
|
| Metaalbewerking met profielen
| Aanbevolen |
45° afschuiningszaagcapaciteit (Ø 125 mm op ronde profielen, 95 x 95 mm op vierkante profielen) voor maatwerk zaagsneden in gelaste constructies. Hydraulische cilinders voor instelbare zaagdruk.
|
Niet geschikt voor: het zagen van materialen met een diameter groter dan Ø 170 mm op ronde profielen of 150 x 150 mm op vierkante profielen (de machine heeft een beperkte capaciteit; voor grotere stukken zijn grotere bandzagen uit het assortiment geschikter); omgevingen zonder een 230V eenfasige stroomvoorziening met een adequate lijn (15-20A); zware industriële toepassingen met continue zaagcycli (voor continu intensief gebruik zijn halfautomatische of automatische bandzagen met automatische belading geschikter); Werkplaatsen met CNC-snijbehoeften (HBS-machines zijn handmatig; speciale CNC-zagen zijn vereist voor geprogrammeerd automatisch snijden).
Snijcapaciteit
| Specificatie |
Waarde |
| Rond snijgebied van 90° |
Ø 170 mm |
| Vierkant snijgebied van 90° |
150 × 150 mm |
| Vlak snijgebied van 90° |
150 × 190 mm |
| Rond snijgebied van 45° |
Ø 125 mm |
| 45° vierkant snijgebied |
95 × 95 mm |
| 45° vlak snijgebied |
95 × 120 mm |
Zaagblad en snelheid
| Specificaties |
Waarde |
| Afmetingen zaagband |
2.080 × 20 × 0,9 mm |
| Zaagsnelheid Snijsnelheid |
0 - 90 m/min (oneindig) variabele) |

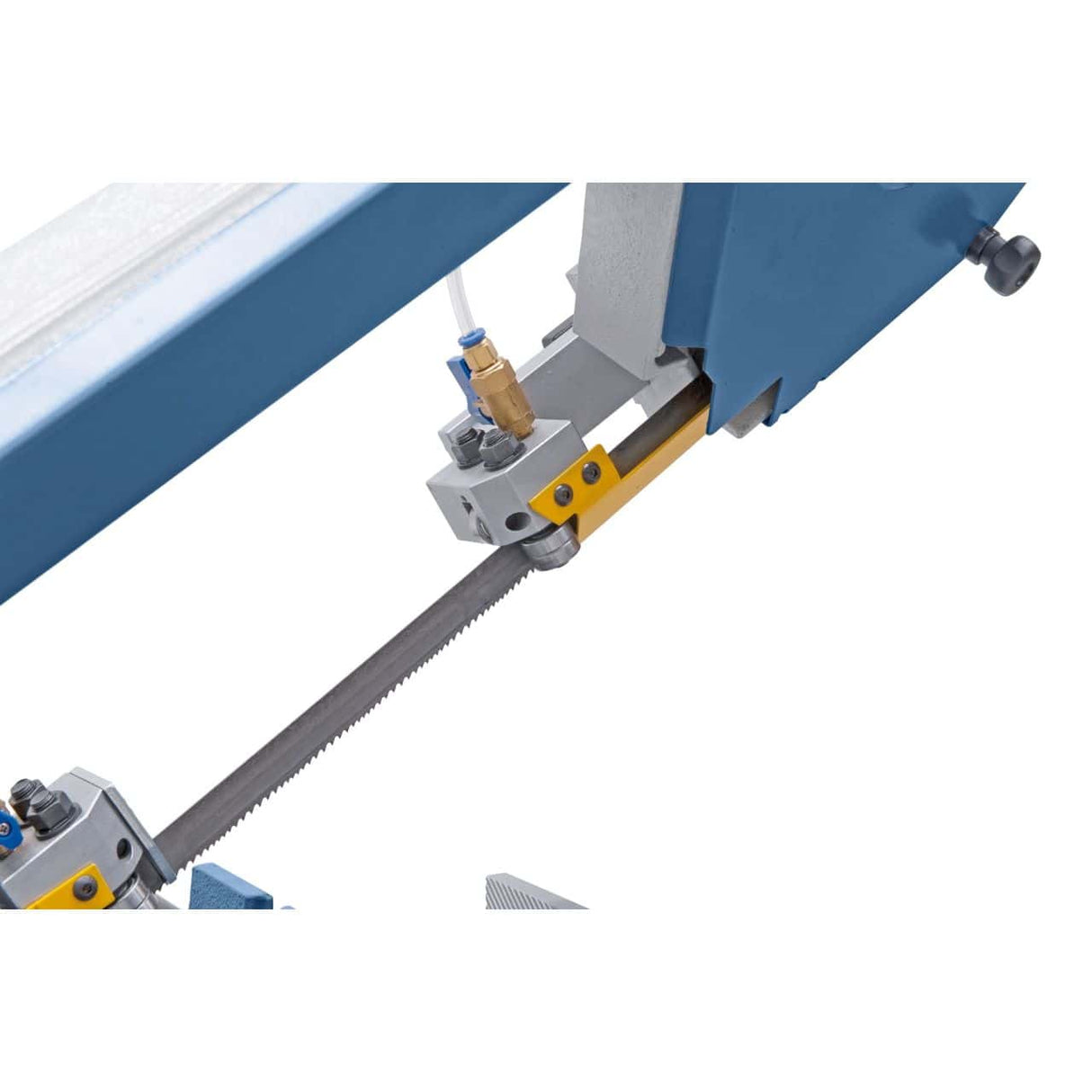

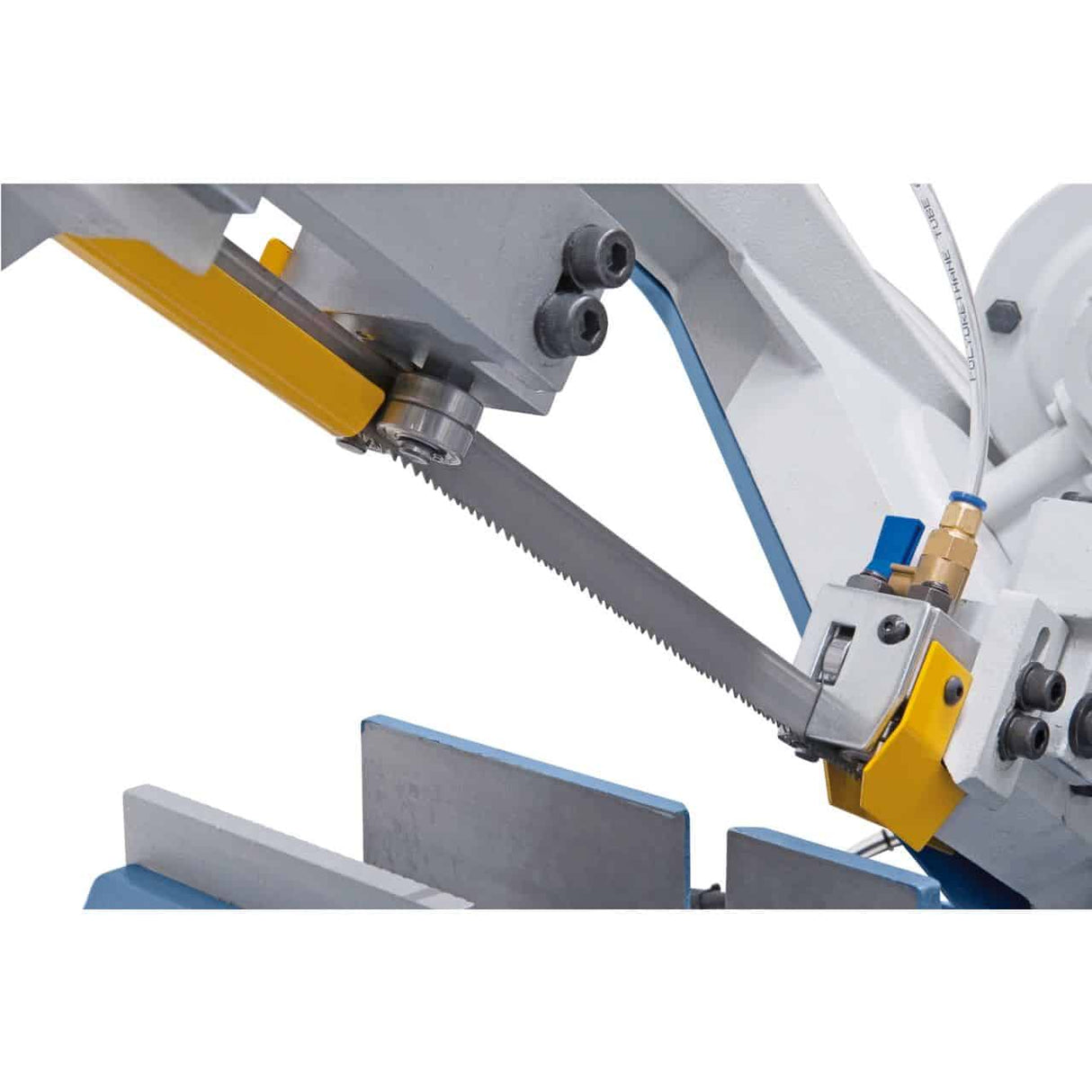

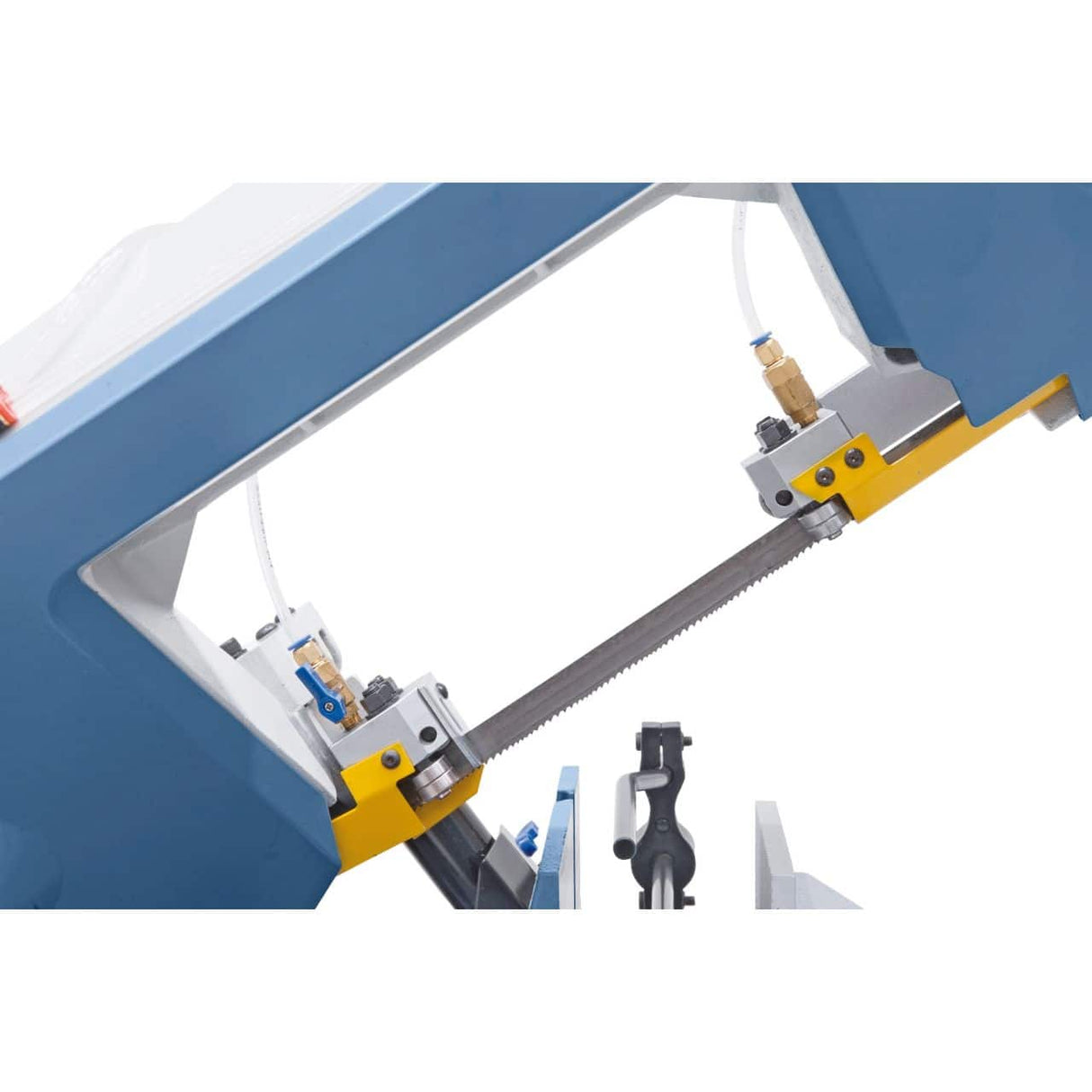

| Riemgeleider |
Dubbele kogellager voor optimale werking |

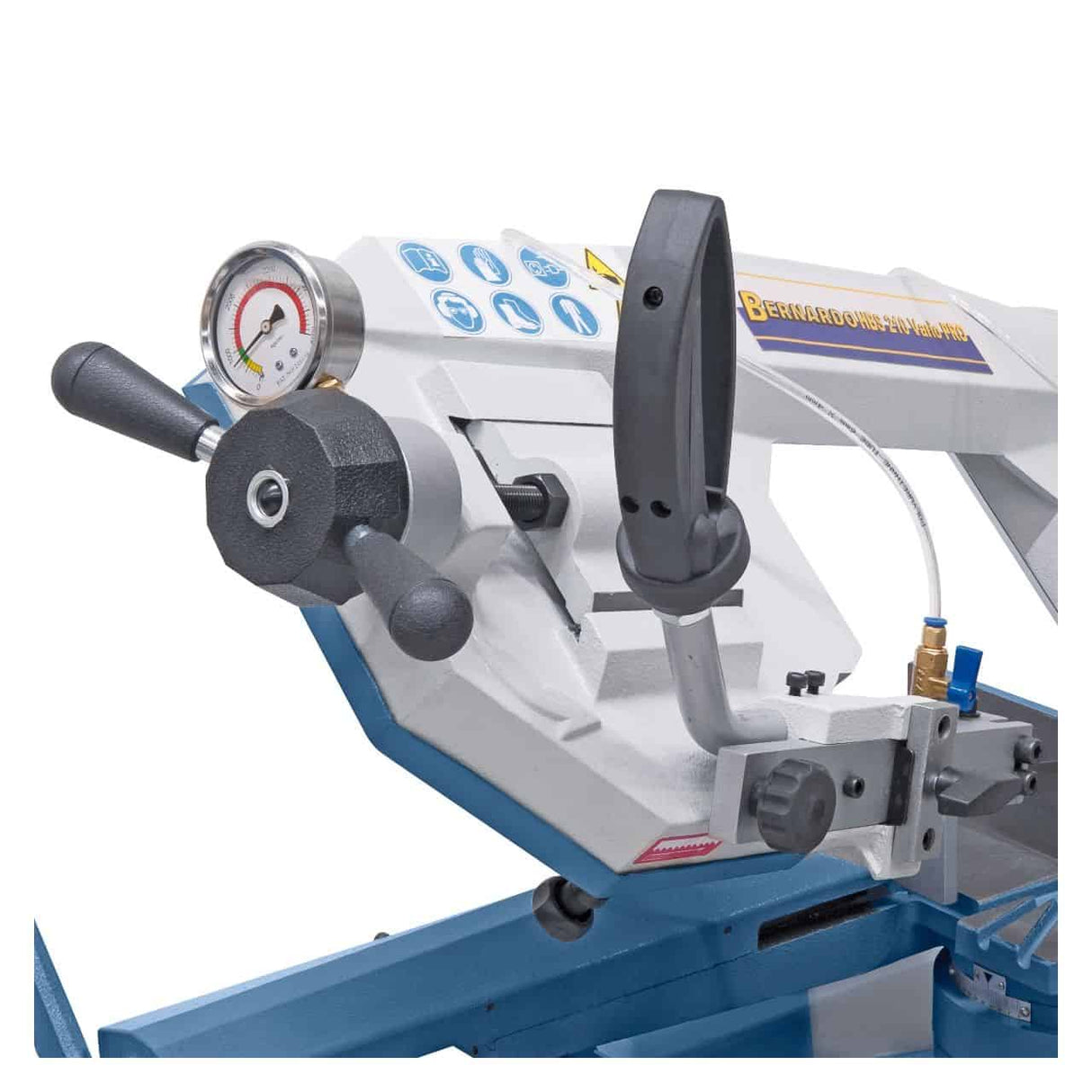

| Spanning |
Manometer voor fijnafstelling |
Hydraulisch systeem
| Specificatie |
Waarde |
| Verlagen |
Hydraulische cilinders met verstelbare klep |
| Koelvloeistof |
Circulatiepomp 100 W |

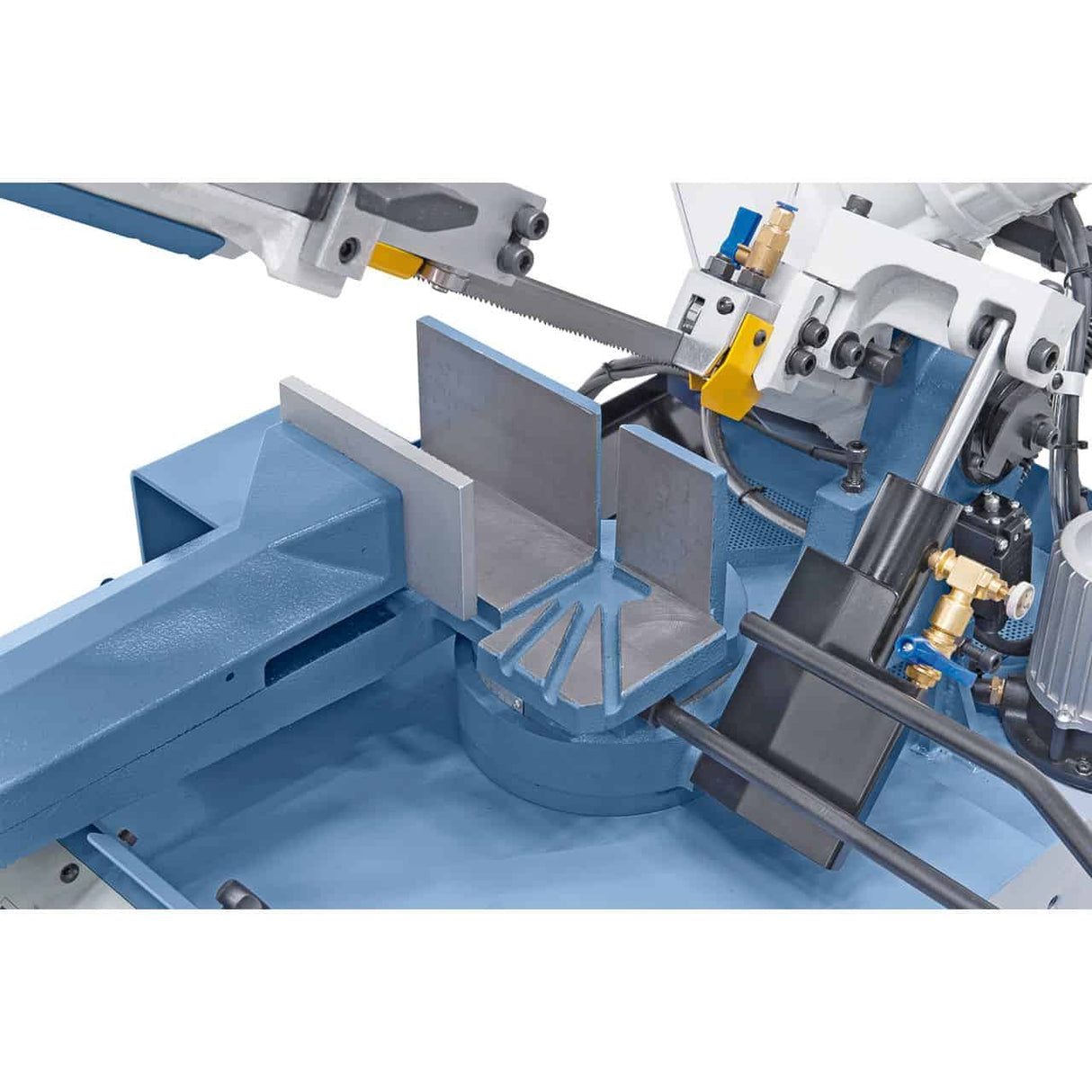

| Klem |
Gietijzer met snelklemfunctie en werkstukstop |

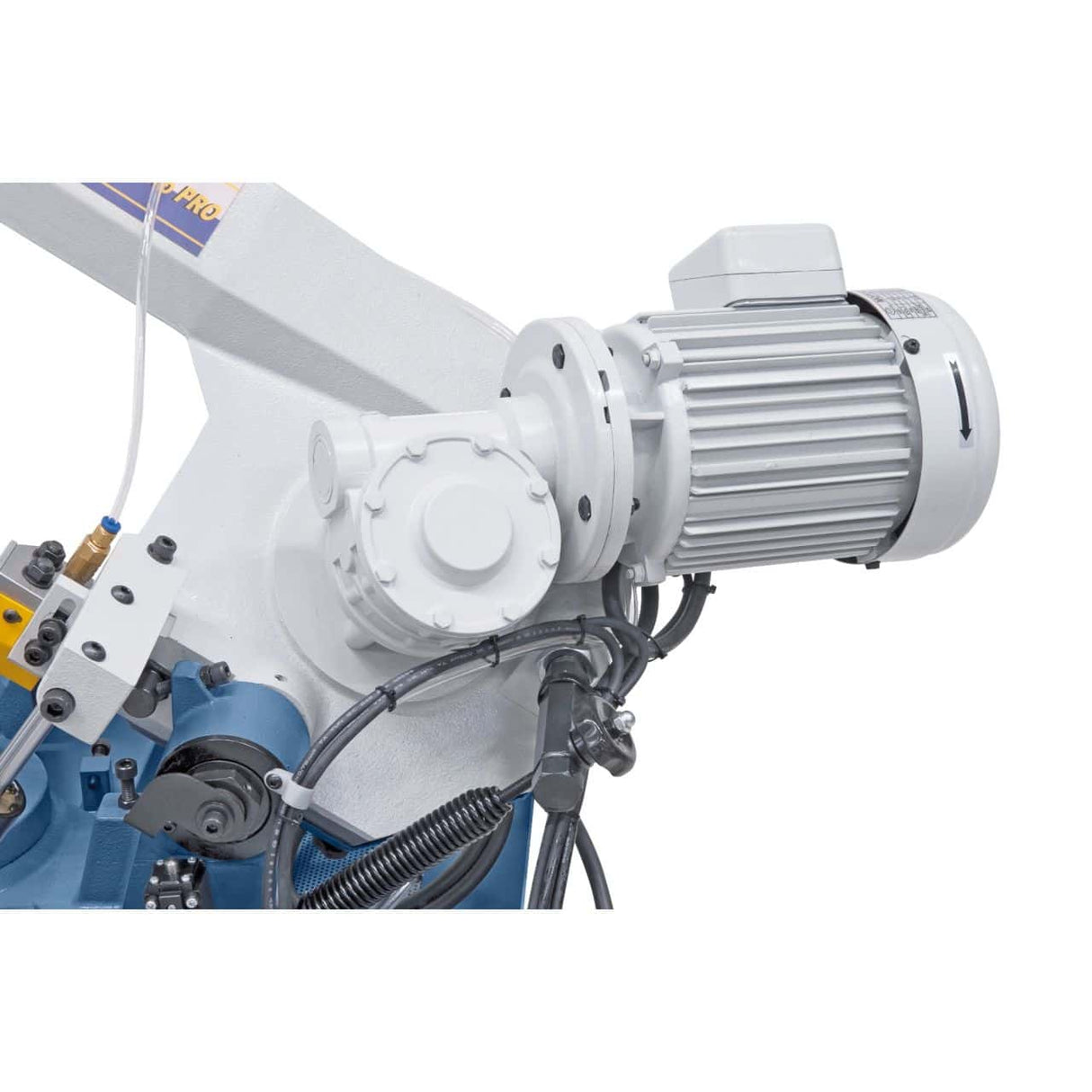

Motor en voeding
| Specificaties |
Waarde |
| Motorvermogen S1 100% |
1,5 kW |
| Koelvloeistofpomp |
100 W |
| Spanning |
230V eenfase / 50 Hz |
| Motorbeveiliging |
Geïntegreerd |
| EMC-filter |
CE Voldoet aan de norm |
Veiligheid
| Specificatie |
Waarde |
| Eindschakelaar |
Automatisch, instelbaar op basis van materiaaldikte |
| Frame |
Stabiel voor een stille, trillingsvrije werking |
Afmetingen en gewicht
| Specificatie |
Waarde |
| Machineafmetingen (B × D × H) |
1.120 × 810 × 1.310 mm |
| Werkhoogte |
870 mm |
| Gewicht |
ongeveer 145 kg |
Conformiteit
| Specificatie |
Waarde |
| Markering |
CE |
| Richtlijn |
Machinerichtlijn 2006/42/EG |
Standaarduitrusting
- Bernardo HBS 210 Vario PRO horizontale bandzaag
- Zaagband 2.080 × 20 × 0,9 mm bimetaal
- Stop Werkstuk
- Geïntegreerde basis
- Manometer voor riemspanning
- Gietijzeren bankschroef met snelspanklem

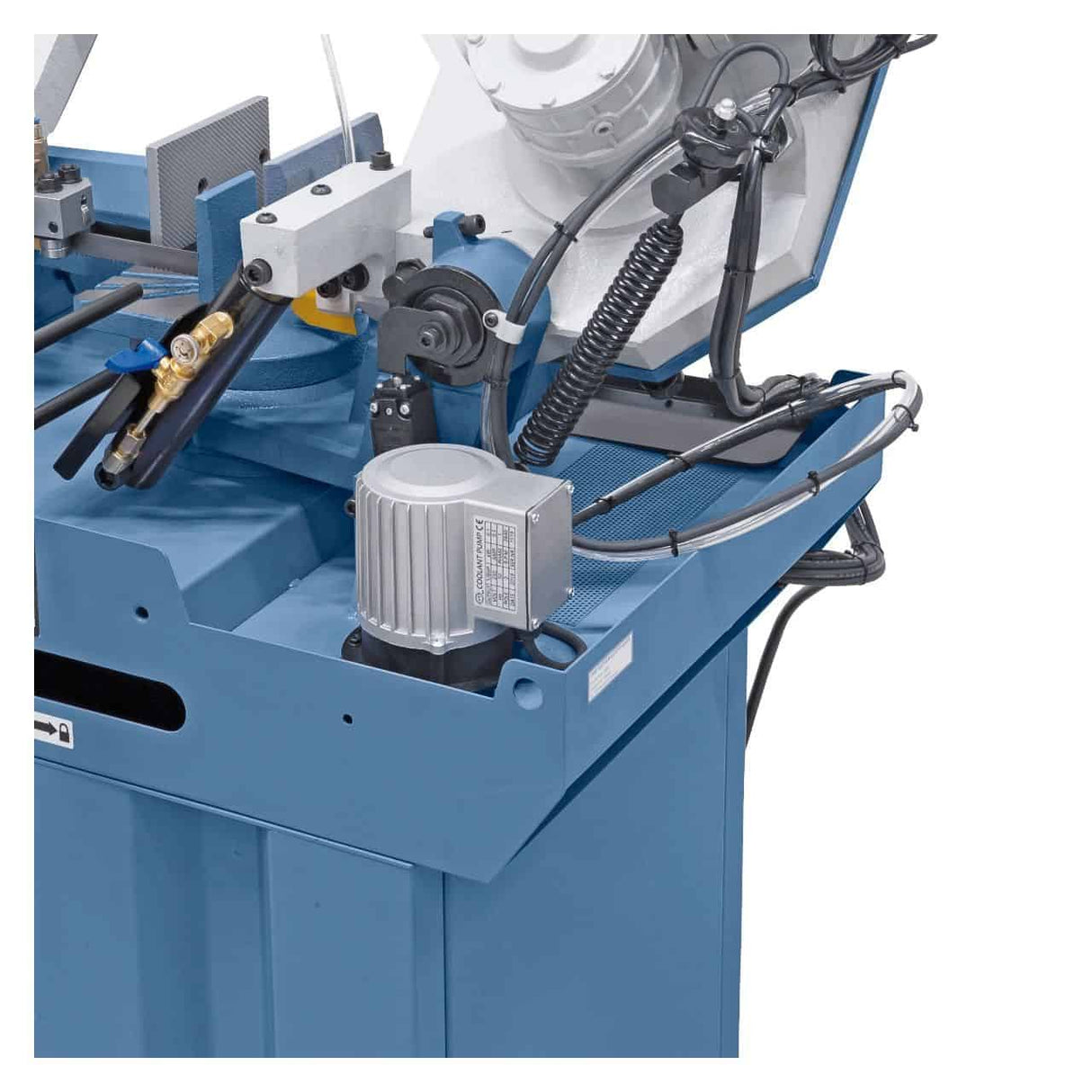

- Koelsysteem met 100 W pomp
- Hydraulische cilinder voor instelbare verlaging
- Geïntegreerde motorbeveiligingsschakelaar
- EMC-filter conform CE-normen
- Automatische eindschakelaar
- Gebruikershandleiding in het Italiaans
Veelgestelde vragen
Welke snijsnelheid moet ik kiezen voor elk materiaal?
Richtlijnen voor snijsnelheid: zacht staal (Fe360, S235) 60-80 m/min; gelegeerd staal (C45, 39NiCrMo3) 40-60 m/min; Roestvrij staal (AISI 304, 316) 30-50 m/min; harde materialen (gehard staal HRC 40-50) 20-30 m/min; gereedschapsstaal (HSS, M2, D2) 15-25 m/min; aluminium en lichte legeringen 80-90 m/min; messing en brons 60-80 m/min.
De optimale snelheid hangt ook af van: de diameter/doorsnede van het werkstuk (grotere diameters vereisen iets lagere snelheden), het type bimetaalmes (messen met positieve tanden kunnen hogere snelheden aan) en de koelvloeistof (hogere snelheden zijn mogelijk met koelvloeistof). Voor massaproductie met terugkerende materialen is het aan te raden de optimale snelheden op een werkblad te noteren voor toekomstig gebruik.
Kan ik roestvrij staal snijden met deze machine?
Ja. De HBS 210 Vario PRO is speciaal ontworpen voor het zagen van roestvrij staal: de variabele snelheid maakt het mogelijk om de optimale snelheid van 30-50 m/min te selecteren voor roestvrij staal AISI 304 en 316. De snijdruk, instelbaar via een hydraulische cilinder, voorkomt dat de zaagtanden afbreken, wat typisch is bij het zagen van roestvrij staal. Het geïntegreerde koelsysteem voert warmte af en voorkomt werkverharding van het materiaal.
Voor effectief zagen van roestvrij staal adviseren wij het gebruik van bimetaalzaagbladen die speciaal voor roestvrij staal zijn ontworpen (bijv. M42 met 4-6 tanden per inch) en een geschikt koelmiddel (olie-wateremulsie speciaal voor roestvrij staal of pure olie voor metaalbewerking). De standaard meegeleverde zaagbladen zijn geschikt voor zacht staal; voor roestvrij staal adviseren wij de aanschaf van speciale zaagbladen. Originele Bernardo roestvrijstalen zaagbladen zijn uit voorraad leverbaar binnen 3-5 werkdagen.
Hoe lang gaat een bimetaalzaagblad mee?
Bij dagelijks professioneel gebruik gaat een echt bimetaalzaagblad doorgaans 100-300 uur effectief zagen mee (exclusief stilstand en insteltijd). Dit varieert afhankelijk van: het te zagen materiaal (zacht staal gaat langer mee, roestvrij staal heeft een gemiddelde levensduur, harde materialen hebben een kortere levensduur), de juiste zaagsnelheid (onjuiste snelheid = versnelde slijtage), voldoende koeling en de kwaliteit van het zaagblad.
Om de levensduur van het zaagblad te optimaliseren: volg de aanbevolen zaagsnelheden voor het materiaal, houd de koelvloeistof tijdens het zagen altijd aan, controleer de zaagbladspanning (geïntegreerde drukmeter) en vervang het zaagblad wanneer u een vermindering van de zaagkwaliteit opmerkt (braamvorming, onregelmatig zagen, trillingen). Een nieuw zaagblad zorgt voor schone, snelle zaagsneden; Een versleten zaagblad kost meer tijd, is van mindere kwaliteit en kan breken, wat een veiligheidsrisico vormt.
Is een eenfasige 230V-voeding echt voldoende voor professioneel gebruik?
Voor de HBS 210 Vario PRO, ja. De 1,5 kW S1 100% motor met door vermogenselektronica gestuurde start is gedimensioneerd voor continu gebruik op eenfasige 230V. De opstartprocedure verloopt geleidelijk (soft start) om te voorkomen dat de stroomonderbreker uitschakelt bij huishoudelijke meters van 3-4,5 kW.
Aanbevolen controles vóór installatie: stroomkabel met voldoende doorsnede (minimaal 2,5 mm² kabel voor doorsneden tot 20 m, 4 mm² voor doorsneden boven 20 m), aparte 16A-stroomonderbreker, CEE 16A 230V industrieel stopcontact (voor professioneel gebruik heeft dit de voorkeur boven een 'Schuko'-stopcontact voor huishoudelijk gebruik). Voor werkplaatsen zonder voldoende stroomvoorziening zijn elektrische aanpassingen nodig (doorgaans € 200-500, inclusief arbeidskosten van de elektricien). Controleer voor werkplaatsen met andere gelijktijdige belastingen (compressoren, stofzuigers) het beschikbare vermogen op de meter.
Moet de koelvloeistof periodiek worden bijgevuld?
Ja. Het geïntegreerde koelsysteem met een 100W-pomp maakt gebruik van een olie-wateremulsie (doorgaans 5-10% metaalbewerkingsolie in water). Het tankniveau moet periodiek worden gecontroleerd (elke 20-50 bedrijfsuren, afhankelijk van de intensiteit) en worden bijgevuld met dezelfde initiële concentratie.
Bij intensief gebruik met frequent snijden raakt de koelvloeistof uitgeput door verdamping (water) en vervuiling (spanen, stof). Het wordt aanbevolen om de vloeistof elke 6-12 maanden volledig te vervangen: de oude vloeistof aftappen, de tank reinigen en vullen met verse emulsie. Specifieke emulsieolie (concentraat) is verkrijgbaar bij standaard industriële leveranciers. Voor hard water (gebieden met veel kalkaanslag) wordt het gebruik van ontkalkt of gedemineraliseerd water aanbevolen om kalkaanslag in het systeem te voorkomen.
