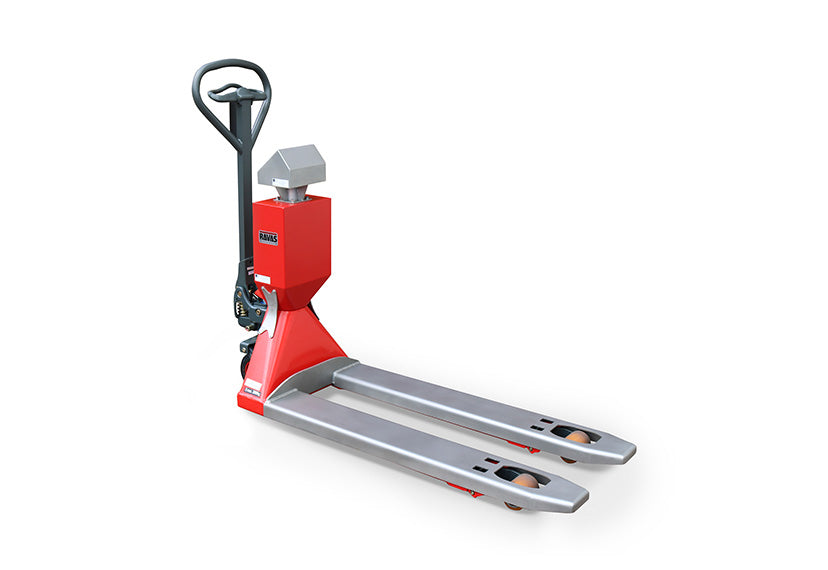

De RAVAS 2100 Exi is een palletwagenweegschaal voor professioneel gebruik in ATEX-zones, met een capaciteit van 2.000 kg, een meervoudig weegbereik van 0,2/0,5/1 kg, ATEX-systeemcertificering II 2 G Ex ib IIB T4 Gb en II 2 D Ex ib IIIC T135°C Db (DEKRA 13ATEX 0044-goedkeuring), vorken van AISI 304 roestvrij staal en een verwijderbare intrinsiek veilige accu (DEKRA 13ATEX 0043). Nederland. Gedistribueerd in Italië door Krollit, een officiële RAVAS-distributeur.
- Maximale capaciteit: 2.000 kg
- Meervoudige weegbereik: 0–200 kg met een nauwkeurigheid van 0,2 kg; 200–500 kg met een nauwkeurigheid van 0,5 kg; 500–2.000 kg bij 1 kg
- Maximale tolerantie: 0,1% van de geheven last
- ATEX-certificering: II 2 G Ex ib IIB T4 Gb en II 2 D Ex ib IIIC T135°C Db, DEKRA 13ATEX 0044
- Bedrijfszones: Zones 1 en 21, Zones 2 en 22
- Display: LCD, 18 mm hoge cijfers
- Bescherming loadcel: IP67; Indicator: IP65
- Batterij: 8 Vdc / 3,5 Ah, verwijderbaar, oplaadbaar, DEKRA 13ATEX 0043
- Batterijduur: 100 uur
- Gewicht: 145 kg
- Standaard vorklengte: 1.150 mm
- Maximale vorkhoogte (heffen): 180 mm
Wie gebruikt de RAVAS 2100 Exi en waarvoor?
De RAVAS 2100 Exi wordt gebruikt in ATEX-geclassificeerde productieafdelingen en magazijnen in sectoren zoals de chemische, petrochemische, farmaceutische, industriële verf- en voedingsmiddelenindustrie waar brandbaar stof aanwezig is. In zones 1 en 21 vervangt het de combinatie van palletwagen en vloerweegschaal, waardoor een dubbele doorgang wordt geëlimineerd en de weegtijden voor mengen en doseren worden verkort. In zones 2 en 22 is dit de standaardoplossing voor gewichtscontrole tijdens de in- en uitgaande goederenstroom van brandbare grondstoffen of explosieve poeders, waar een niet-gecertificeerde palletwagen een overtreding van de regelgeving vormt.
Voor wie is de RAVAS 2100 Exi geschikt?
| Profiel |
Compatibiliteit |
Reden |
| Productiemanager in ATEX-zone 1 of 21-bedrijven.
| Geschikt.
| II 2 G/D-certificering met DEKRA 13ATEX 0044-goedkeuring dekt de meest kritische gebieden. Capaciteit van 2.000 kg, voldoende voor de meeste vaten en big bags.
|
| Magazijnmanager in Zone 2 of 22 (chemie, farmacie, verf)
| Geschikt
| Multi-range 0,2/0,5/1 kg met een tolerantie van 0,1% maakt nauwkeurig wegen van heterogene ladingen mogelijk; antistatische stuurwielen voorkomen ladingopbouw.
|
| Gebruiker in niet-ATEX-geclassificeerde omgevingen.
| Niet geschikt.
| De kosten en constructiespecificaties van de 2100 Exi zijn ontworpen voor Ex-omgevingen. Voor niet-gevaarlijke omgevingen zijn RAVAS-modellen zonder ATEX-certificering beschikbaar tegen een lagere prijs.
|
Niet geschikt voor: niet-ATEX-geclassificeerde omgevingen waar certificering wettelijk niet vereist is, en voor ladingen van meer dan 2.000 kg (boven de opgegeven nominale capaciteit).
Wegen en functies
| Maximale capaciteit |
2.000 kg |
| Multibereik 1e bereik |
0–200 kg, schaalverdeling 0,2 kg |
| Multibereik 2e bereik |
200–500 kg, schaalverdeling 0,5 kg |
| Multibereik 3e bereik |
500–2.000 kg, schaalverdeling 1 kg |
| Maximale tolerantie |
0,1% van het geheven gewicht laden |
| Nulstellen |
Automatisch en handmatig |
| Bruto/netto wegen |
Huidige gewicht |
| Automatisch tarreren |
Over het gehele bereik; Maximaal voorgewicht eerste bereik 200 kg |
| Automatische uitschakeling |
Na 30 minuten niet-gebruik |
| Toepasselijke handelsversie |
Beschikbaar, OIML III, Europese goedkeuring T2782 |
ATEX-certificering en veiligheid
| Systeemcertificering |
ATEX II 2 G Ex ib IIB T4 Gb en II 2 D Ex ib IIIC T135°C Db |
| Indicatorgoedkeuringsnummer |
DEKRA 13ATEX 0044 |
| Accugoedkeuringsnummer |
DEKRA 13ATEX 0043 |
| Gaszones |
Zones 1 en 2 |
| Stofzones |
Zones 21 en 22 |
| Bescherming van de loadcel |
IP67 |
| Bescherming van de indicator |
IP65 |
| Stuurwielen |
Rubber Antistatisch |
| Vorken |
AISI 304 roestvrij staal |
| Toetsenbord |
Membraan, 3 functietoetsen + aan/uit, chemisch bestendig |
Batterij en voeding
| Batterijspanning |
8 Vdc |
| Batterijcapaciteit |
3,5 Ah |
| Batterijtype |
Oplaadbaar, verwijderbaar, onderhoudsvrij, intrinsiek veilig veilig |
| Autonomie |
100 uur |
| Waarschuwing lage batterijspanning |
Op het display |
| Batterijlader |
230 V / 8 Vdc, 1 A; Voor gebruik buiten de gevarenzone. |
| Oplaadtijd |
Ongeveer 8 uur |

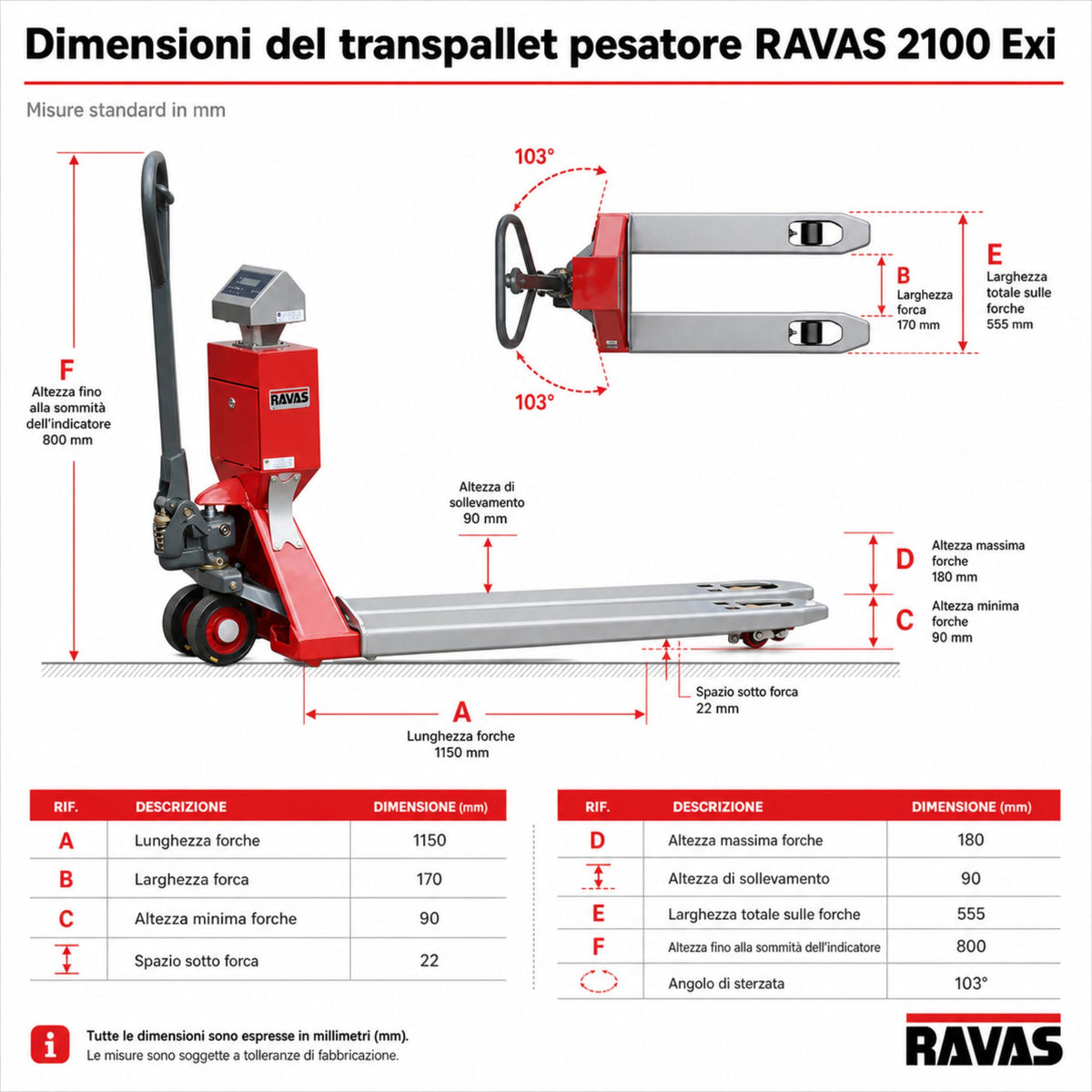

Afmetingen en gewicht (standaardconfiguratie)
| Lengte van de vork |
1.150 mm |
| Breedte van de vork (enkel) |
170 mm |
| Breedte van de vork aan de buitenkant |
555 mm |
| Minimale vorkhoogte |
90 mm |
| Maximale vorkhoogte (hefhoogte) |
180 mm |
| Ruimte onder de vorken |
22 mm |
| Totale hoogte tot richtingaanwijzer |
800 mm |
| Gewicht |
145 kg |
| Kleur |
Rood RAL 3000, epoxyverf |
Standaarduitrusting

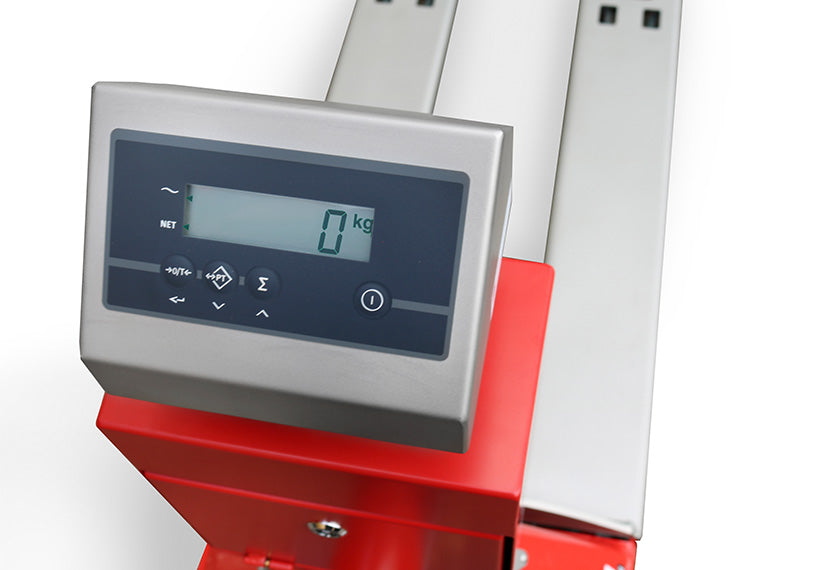

- Geïntegreerde LCD-richtingaanwijzer met membraantoetsenbord
- Intrinsiek veilige accu 8 Vdc / 3,5 Ah (DEKRA 13ATEX) 0043)
- 230 V / 8 Vdc acculader voor gebruik buiten explosiegevaarlijke zones

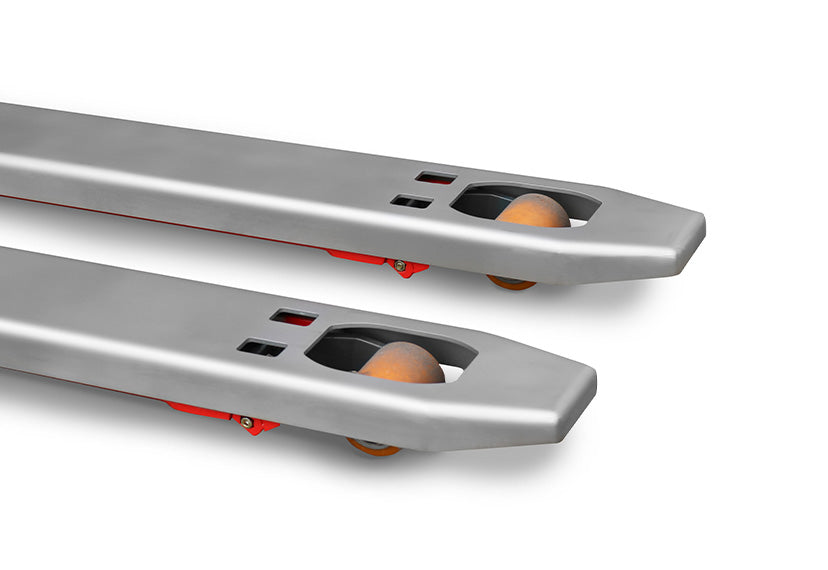

- AISI 304 roestvrijstalen vorken

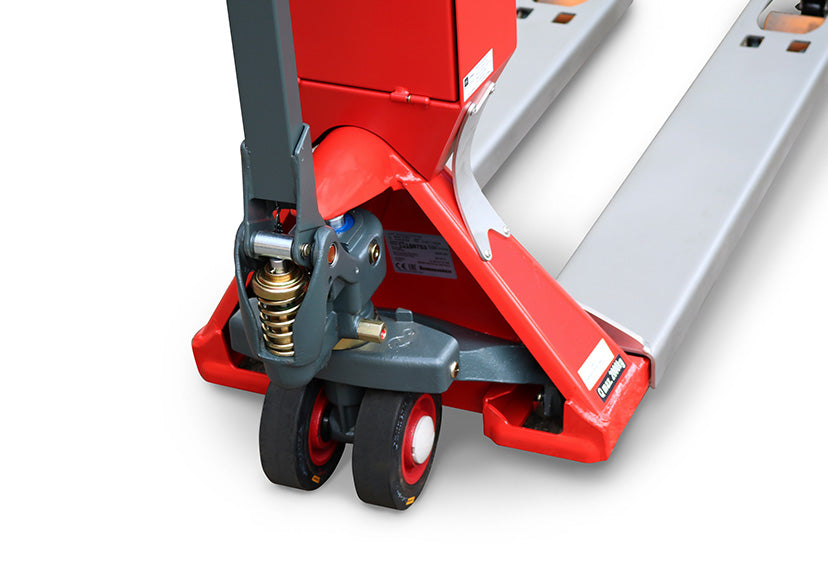

- Antistatische rubberen stuurwielen
- Tandem polyurethaan laadwielen
- Snelhefpomp
Professionele toepassingen
Mengen en doseren in zones 1 en 21
Bij het mengen van oplosmiddelen of brandbare poeders in zones 1 en 21 maakt de 2100 Exi het mogelijk om direct op de palletwagen te wegen tijdens het laden van de componenten. De nauwkeurigheid van 0,2 kg in het eerste bereik (0–200 kg) voldoet aan de eisen van recepten met nauwe toleranties, zonder de lading over te brengen naar een aparte vloerweegschaal.
Gewichtscontrole tijdens inkomende en uitgaande controles in zones 2 en 22
In magazijnen met chemische of farmaceutische producten die zijn geclassificeerd als zones 2 en 22, vervangt de 2100 Exi het wegen op de vloer met niet-ATEX-gecertificeerde weegschalen. De capaciteit van 2000 kg en het multi-range van 1 kg in het bovenste bereik dekken vaten van 200 liter, IBC's en standaard big bags zonder extra overslag- of herpositioneringshandelingen.
Veelgestelde vragen
Is de RAVAS 2100 Exi goedgekeurd voor ATEX-zones 1 en 21 of alleen voor zones 2 en 22?
De 2100 Exi is gecertificeerd voor zones 1 en 21 (continue of frequente aanwezigheid van brandbare gassen/dampen of brandbaar stof) en voor zones 2 en 22. De systeemclassificatie is ATEX II 2 G Ex ib IIB T4 Gb voor gassen en II 2 D Ex ib IIIC T135°C Db voor stof.
De DEKRA 13ATEX 0044-goedkeuring dekt het gehele systeem (indicator + loadcellen), terwijl de batterij een aparte DEKRA 13ATEX 0043-goedkeuring heeft. Deze dubbele goedkeuring is cruciaal voor de meest kritische omgevingen, zoals chemische fabrieken met oplosmiddelen met een laag vlampunt, spuitlakken en opslag van metaalpoeder.
Verschilt de voor de handel goedgekeurde versie van de 2100 Exi van de standaardversie?
De voor handelsdoeleinden goedgekeurde versie (OIML III, Europese goedkeuring T2782) heeft een vaste schaalverdeling van 0,5/1 kg of een van de volgende vaste schaalverdelingen: 1 kg in 1.000 divisies, 2 kg in 1.000 divisies, 0,5 kg in 2.000 divisies, 1 kg in 2.000 divisies. Het display schakelt automatisch uit wanneer de palletwagen meer dan 2° kantelt.
De standaardversie, die niet voor handelsdoeleinden is goedgekeurd, biedt schaalverdelingen van 0,2/0,5/1 kg met een belastingstolerantie van 0,1%, geschikt voor procesweging waarbij naleving van wettelijke metrologie niet vereist is.
De keuze hangt af van de wettelijke vereisten die van toepassing zijn op het productieproces of de commerciële transactie.
Kan de 2100 Exi-accu door de gebruiker worden vervangen zonder technische tussenkomst?
De accu is ontworpen om door de gebruiker te kunnen worden verwijderd en vervangen. Het 8 Vdc / 3,5 Ah-pakket is als optie verkrijgbaar voor continu gebruik, waardoor één pakket kan worden opgeladen terwijl het andere in gebruik is.
Opladen gebeurt met de meegeleverde 230 V / 8 Vdc-lader, die uitsluitend buiten de gevarenzone mag worden gebruikt. De volledige laadtijd bedraagt ongeveer 8 uur; de levensduur van de accu is 100 uur. De indicator voor een bijna lege accu verschijnt op het display voordat de werkzaamheden worden onderbroken.
Welke vorkmaten zijn er beschikbaar naast de standaardconfiguratie?
De Premium-configuratie biedt vorken met een lengte van 950 tot 2400 mm, een enkele breedte van 155 mm en een externe breedte van 450 tot 900 mm. De maximale hoogte in de Premium-configuratie is 176 mm met een vrije ruimte van 86 mm onder de vorken.
De standaardconfiguratie heeft vorken van 1150 mm met een breedte van 170 mm en een buitenbreedte van 555 mm. Voor niet-standaardafmetingen wordt een geselecteerd chassis (Premium-chassis) gebruikt. De keuze van de configuratie hangt af van het type pallet dat in de faciliteit wordt gebruikt en de hoogte van de opslagrekken.
Kan de 2100 Exi werken in omgevingen met oplosmiddelen op basis van ketonen of metaalpoeders?
De gasclassificatie IIB omvat de meest voorkomende industriële oplosmiddelen (aceton, ethanol, benzine, tolueen). Deze omvat geen gassen van Groep IIC, zoals waterstof en acetyleen, waarvoor een specifieke IIC-certificering vereist is.
Voor stof omvat de IIIC-classificatie geleidende metaalpoeders zoals aluminium. De maximaal opgegeven oppervlaktetemperatuur is T135 °C voor stof. Het is raadzaam om met de ATEX-manager van de faciliteit te overleggen of de classificatie van de 2100 Exi overeenkomt met de specifieke brandbare stof of het stof dat in de werkruimte aanwezig is.
Wat is het aanbevolen periodieke onderhoud voor de RAVAS 2100 Exi in een ATEX-zone?
RAVAS adviseert periodieke inspecties om de integriteit van de ATEX-certificering te waarborgen: controle van de IP-afdichtingen, controle van de staat van de vorken van roestvrij staal AISI 304, inspectie van het membraantoetsenbord en inspectie van de staat van de antistatische wielen. De ATEX EN 60079-17-voorschriften vereisen periodieke inspecties door gekwalificeerd personeel.
De accu vereist geen routineonderhoud, maar moet aan het einde van de levensduur worden vervangen. De afdichtingen van de hydraulische pomp en het hefcircuit volgen dezelfde onderhoudsintervallen als een standaard palletwagen. Krollit biedt technische ondersteuning in het Italiaans en originele RAVAS-onderdelen vanuit haar magazijn in Monteforte Irpino (AV).
Is de RAVAS 2100 Exi verkrijgbaar met een draaibare indicator of grote knoppen voor gebruik met handschoenen?
Beide opties zijn beschikbaar: een draaibare indicator (voor betere zichtbaarheid vanuit verschillende posities tijdens het hanteren) en grote knoppen die geschikt zijn voor gebruik met werkhandschoenen of antistatische handschoenen, zoals vereist in ATEX-zones.
Het standaard membraantoetsenbord heeft 3 functietoetsen plus een aan/uit-knop en is bestand tegen chemicaliën. In omgevingen waar operators dikke handschoenen of verplichte antistatische handschoenen dragen, vermindert de optie met grote knoppen fouten tijdens het wegen.
