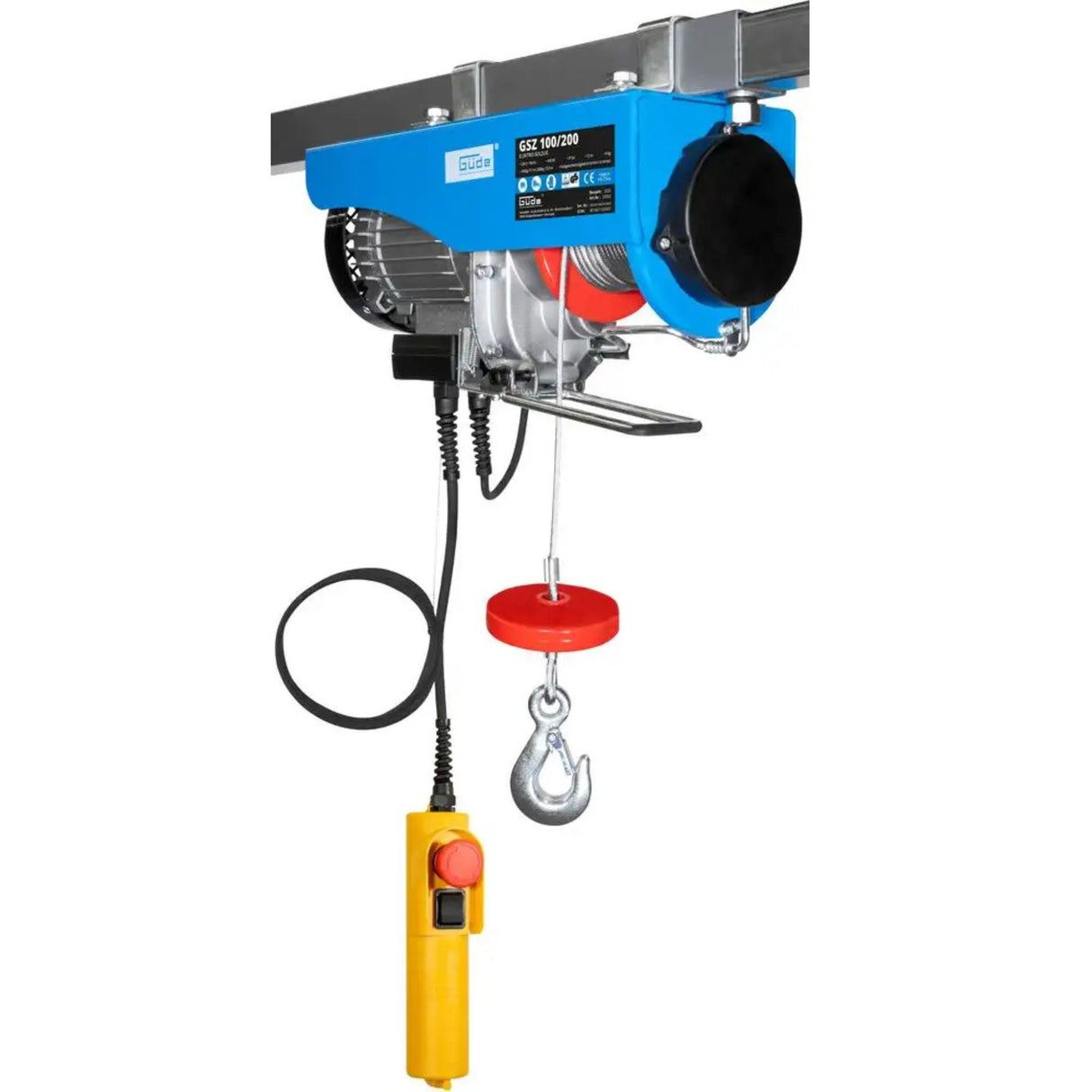

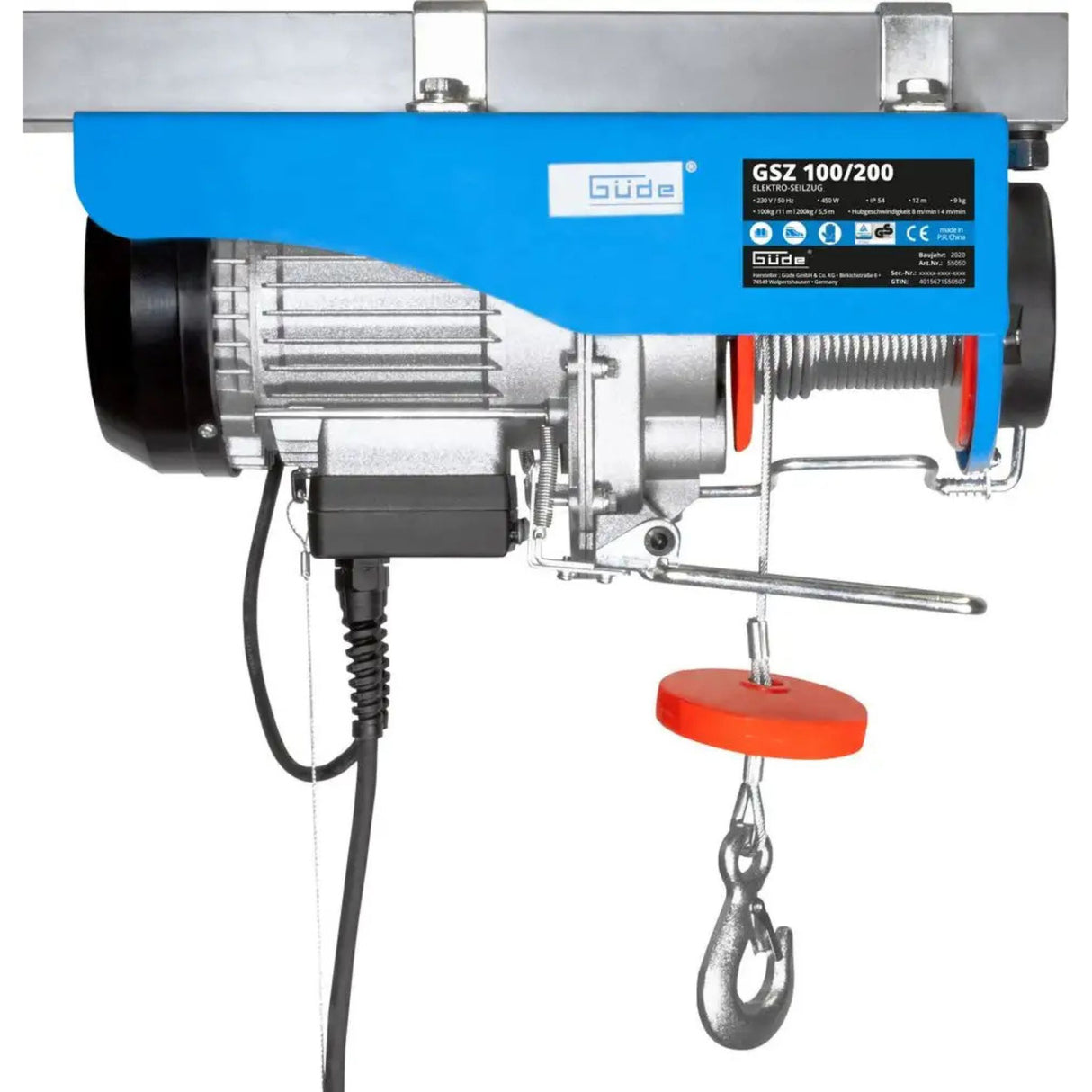

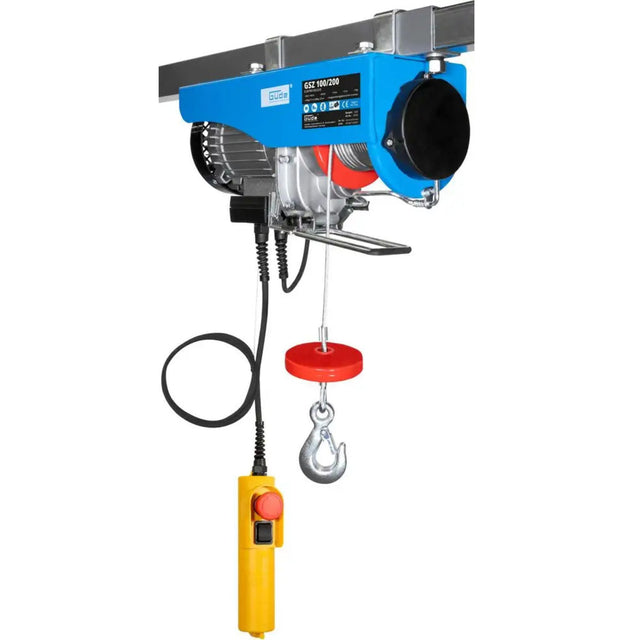

Güde GSZ 100/200 elektrische kettingtakel – 0,45 kW motor, 100–200 kg, 11–5,5 m
Het terugloopsysteem met katrollen is een praktische innovatie: het verdubbelt de capaciteit (100 → 200 kg) met behoud van dezelfde 0,45 kW motor, simpelweg door de kabel door de katrol te leiden. De snelheid wordt gehalveerd (8 → 4 m/min), maar maakt een veilige hijs van 200 kg mogelijk – de maximale limiet voor ultralichte takels. De 12 m lange stalen kabel, verdeeld in twee secties (6 m effectief voor een enkele hijs met een katrol), maakt veelzijdige toepassingen mogelijk: kantoren van 3–5 meter hoog of afgescheiden werkplaatsen tot 11 meter hoog. De automatische rem zorgt voor maximale veiligheid: als de stroom uitvalt, valt de last niet, maar blijft deze hangen, geblokkeerd door wrijving.
Wie kiest ervoor in Italië?
Technische bureaus en professionele bedrijven geven er de voorkeur aan voor het tillen van zware documenten (archieven, IT-apparatuur) tot 100 kg zonder handmatige inspanning. Kleine werkplaatsen en ambachtslieden die lichte montagewerkzaamheden uitvoeren, hebben er behoefte aan voor nauwkeurige lastcontrole tot 200 kg en een ultralicht takelgewicht van 9,14 kg (schoudergemonteerd). Winkels en magazijnen gebruiken het voor het verplaatsen van lichte goederen (kleding, dozen, catalogi) zonder dat er trolleys of palletwagens nodig zijn. In de Krollit-catalogus is het de essentiële aanvulling voor kleine ruimtes die lichtgewicht, ruimtebesparend gemotoriseerd tillen vereisen.
Klantenservice en reserveonderdelen
Güde levert vervangende touwen, haken en teruglooprollen binnen 3-5 dagen vanuit Oostenrijk. Krollit heeft een magazijn voor reserveonderdelen in Italië. Regelmatig onderhoud: Controleer de kabel smering vóór elk gebruik (breng lichte kabelolie aan op de verbindingen), inspecteer de lashaak maandelijks op scheuren, controleer het bedieningspaneel op isolatieschade en reinig de motorbehuizing van stof. CE- en GS TÜV-certificeringen garanderen de Italiaanse conformiteit.
Voor wie is de Güde GSZ 100/200 takel geschikt?
| Profiel |
Geschikt? |
Reden |
| Technisch kantoor / professionele studio |
Ideaal |
Til moeiteloos archiefdocumenten en apparatuur tot 100 kg. Ultralichtgewicht 9,14 kg, gemakkelijk per auto te vervoeren tussen kantoren. Snelheid 8 m/min voor snelle werkzaamheden. Met een hoogte van 11 meter is de lift geschikt voor standaardgebouwen (3 verdiepingen + mezzanine). Discreet en stil voor kantooromgevingen.
|
| Kleine werkplaats / ambachtelijke assemblage |
Ideaal |
Nauwkeurige lastregeling van 200 kg bij 4 m/min met katrol. Ultralichtgewicht voor transport tussen werkplekken. Maximale capaciteit van 200 kg dekt 90% van de lichte metaal-/composietassemblage. Automatische rem zorgt voor de veiligheid van de gebruiker in drukke werkplaatsen.
|
| Winkel / magazijn / e-commerce |
Geschikt |
Handling van lichte goederen (kleding, boeken, catalogusdozen) tot 200 kg. Het lichte ontwerp maakt verplaatsing tussen smalle gangpaden mogelijk zonder de constructie te beschadigen. Continu gebruik (>50 cycli/dag) kan de 0,45 kW motor echter belasten — controleer de thermische cyclus.
|
Niet geschikt voor: Hijsen van meer dan 200 kg (0,45 kW motor onvoldoende, risico op thermische overbelasting). Zware industriële omgevingen (touw met een diameter van Ø3,0 mm is te dun in vergelijking met professionele takels). Zware bouwplaatsen (capaciteit te laag). Continue hefbewegingen >100 cycli/dag zonder motorpauze.
Technische specificaties

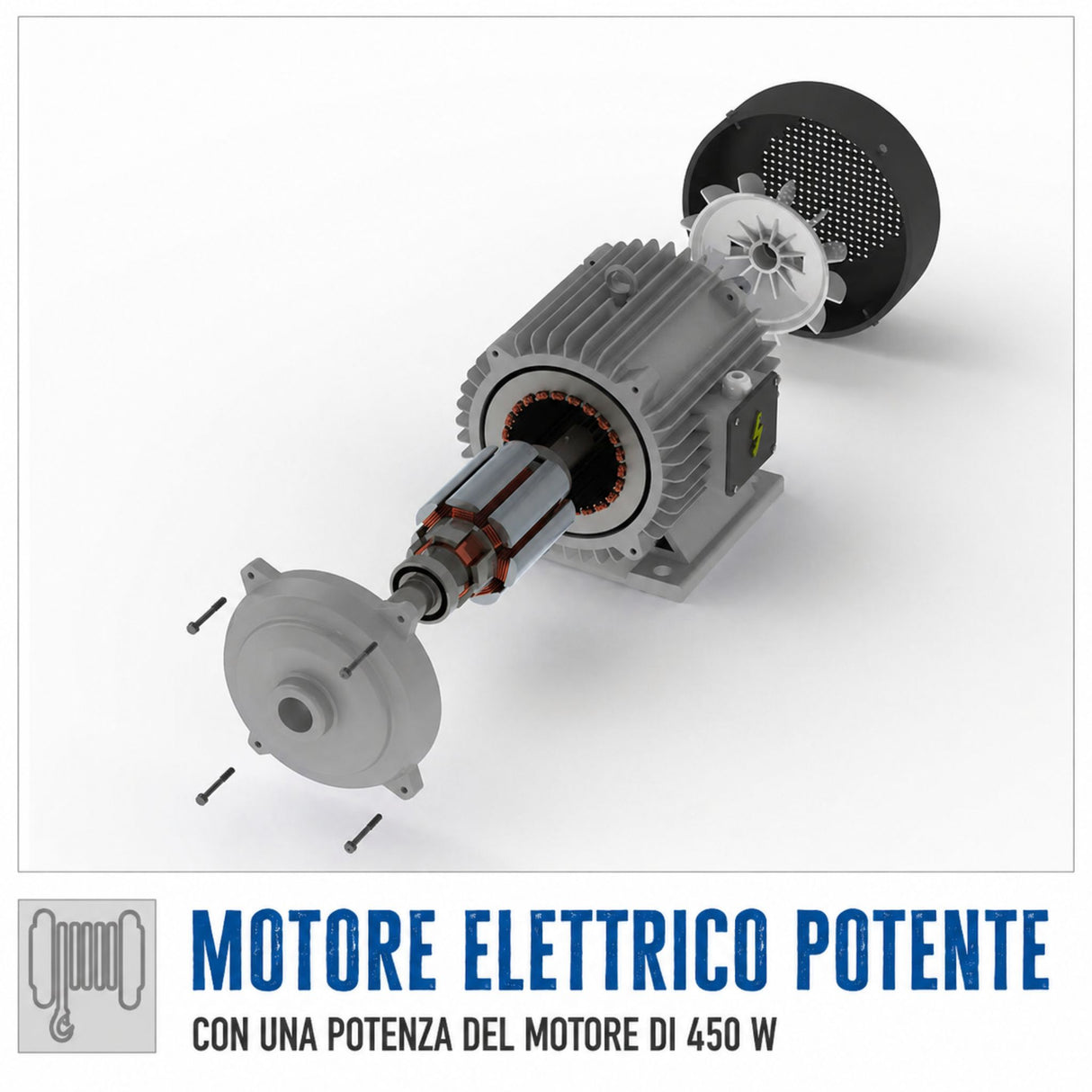

Motor en voeding
| Onderdeel |
Specificatie |
| Motortype |
Eenfasige asynchrone elektrische motor |
| Motorvermogen |
0,45 kW (0,61 pk) |
| Spanning |
230 V |
| Frequentie |
50 Hz |
| Fasen |
Eenfasig |
| Motorbeveiliging |
Geïntegreerde thermische beveiliging |
| Beschermingsklasse |
I (aarding vereist) |
| Beschermingstype |
IP 54 (stof- en spatwaterdicht) |
| Voedingskabel |
Niet gespecificeerd door de fabrikant — vermoedelijk 3-5 m met een 230V tweepolige stekker |
| Starten |
Direct starten Standaard |
Touwhefsysteem
| Onderdeel |
Specificatie (standaardconfiguratie) |
Specificatie (met spanrol) |
| Draagvermogen |
100 kg |
200 kg (dubbel) |
| Hefsnelheid |
8 m/min |
4 m/min (half) |
| Hefhoogte |
11 m |
5,5 m (gehalveerd) |
| Touwtype |
Staal, Ø3,0 mm |
Staal, Ø3,0 mm |
| Totale touwlengte |
12 m (6 m effectief per sectie) |
12 m (3 m effectief per sectie met katrol) |

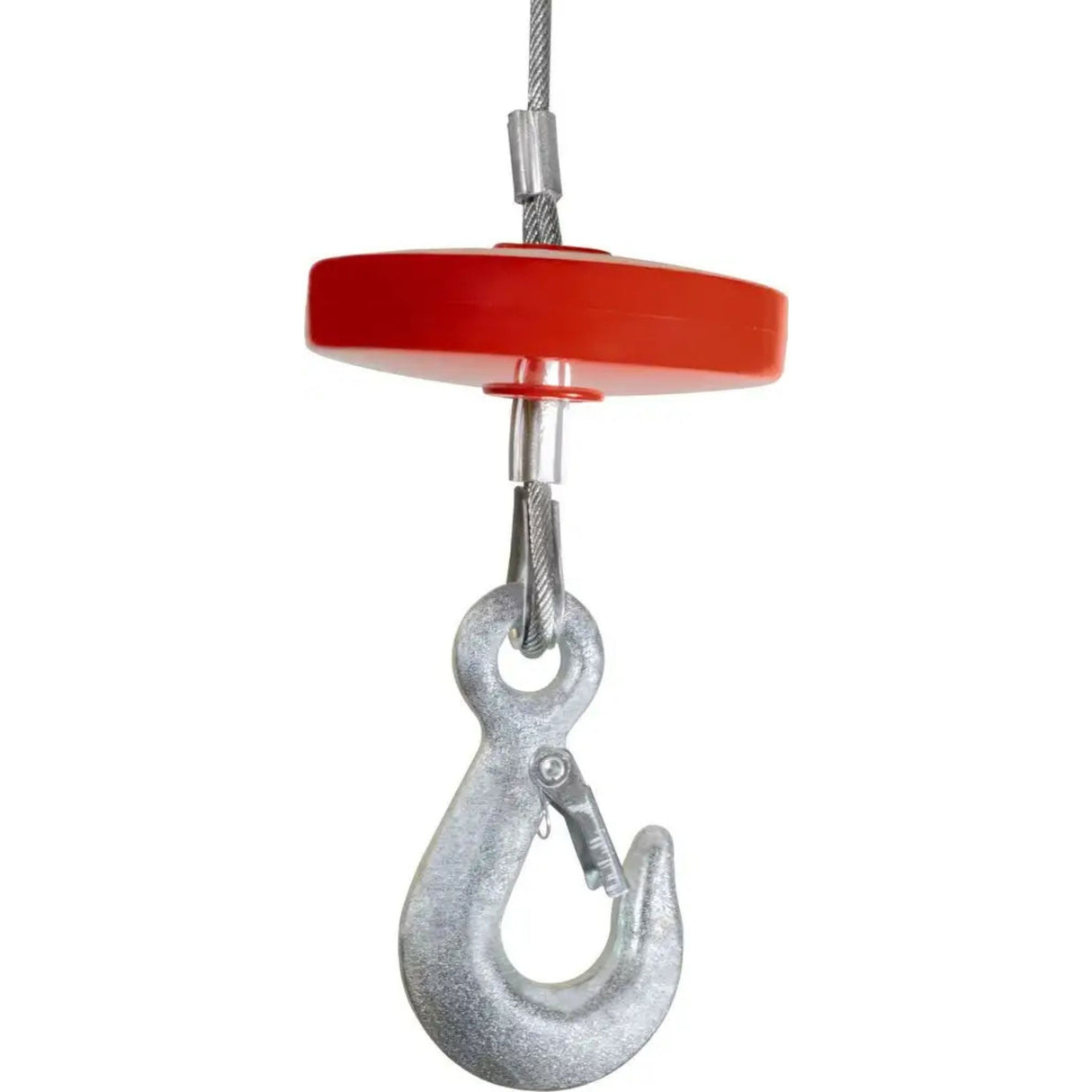

| Haak |
Gelast staal, 100 kg |
Gelast staal, 200 kg met katrol |
| Keerkatrol |
Niet geïnstalleerd (optioneel) |
Inbegrepen, uitwisselbaar |
| Rem |
Automatisch — houdt de last op zijn plaats bij stroomuitval |
Automatisch — houdt de last op zijn plaats bij stroomuitval |
Bedienings- en veiligheidsbediening
| Onderdeel |
Specificatie |

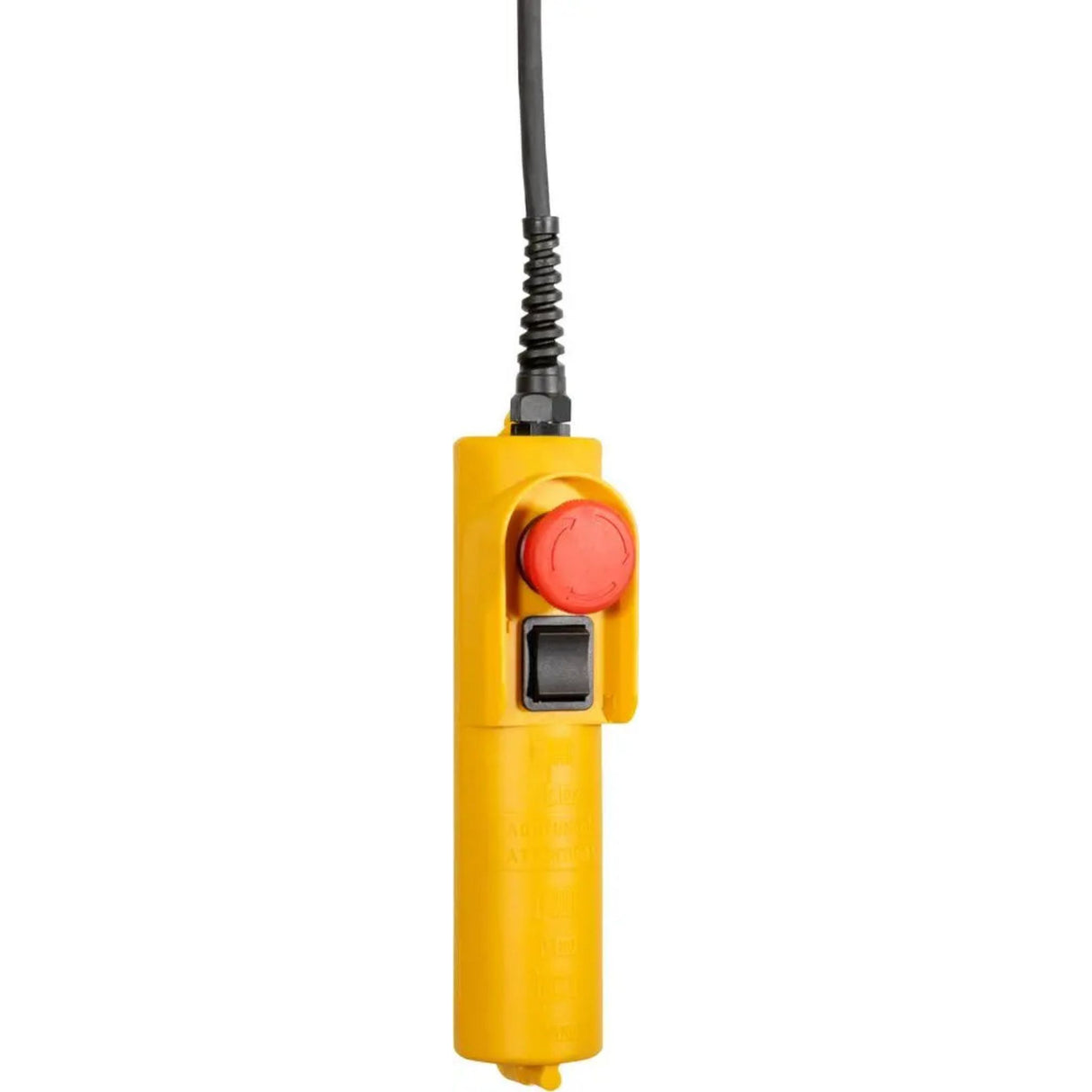

| Bedieningselement |
Flexibel snoer met drukknopen |
| Functies |
Omhoog / Omlaag / Stop Noodknop |
| Noodknop |
Ja, voor onmiddellijke stop |

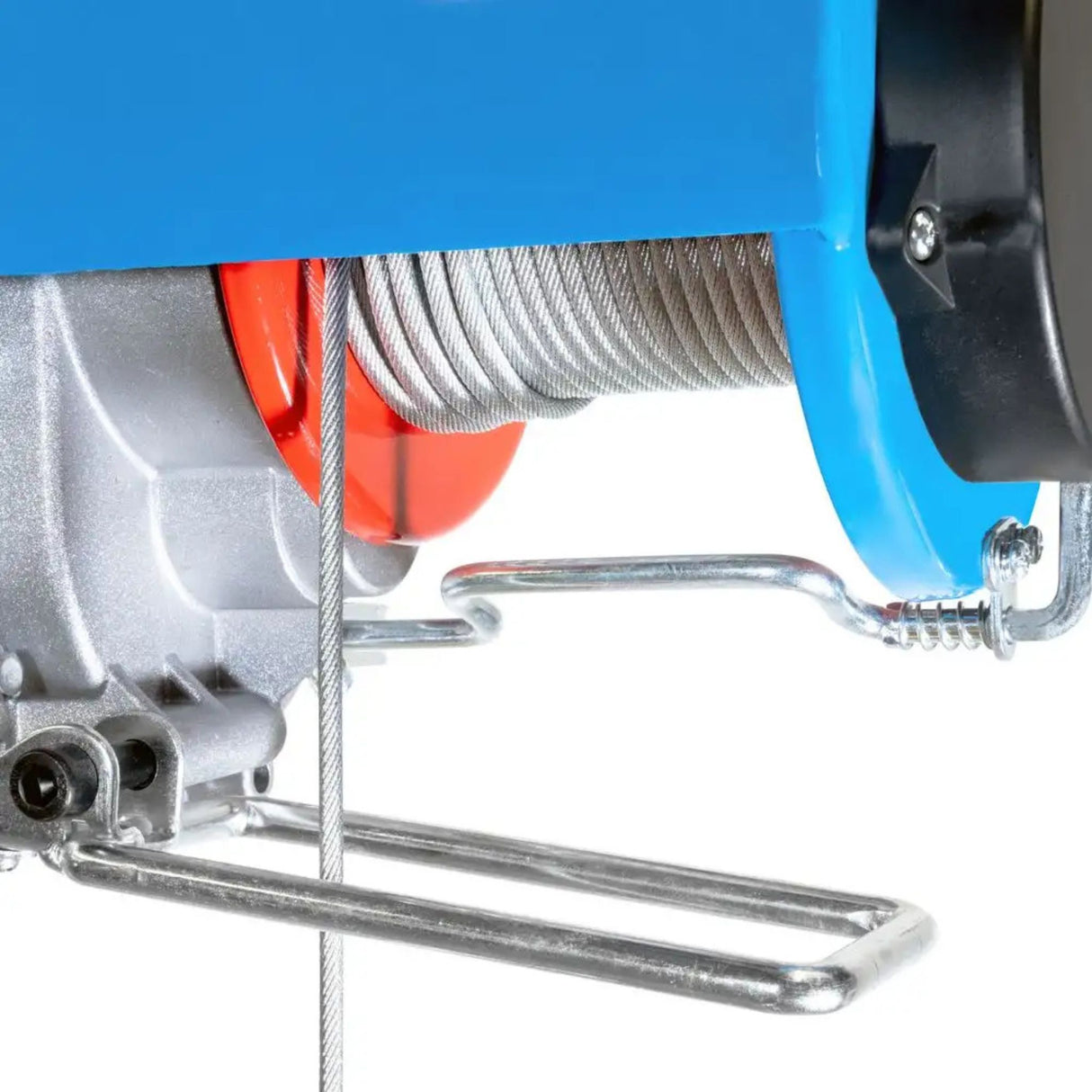

| Eindstopbeugel |
Ja, voor zowel maximale hefhoogte als maximale daalhoogte |
| Indicatielampjes |
Niet opgegeven door de fabrikant |
| Lengte van het bedieningssnoer |
Niet opgegeven door de fabrikant — vermoedelijk 2-3 m |
Installatie en bevestiging
| Onderdeel |
Specificatie |

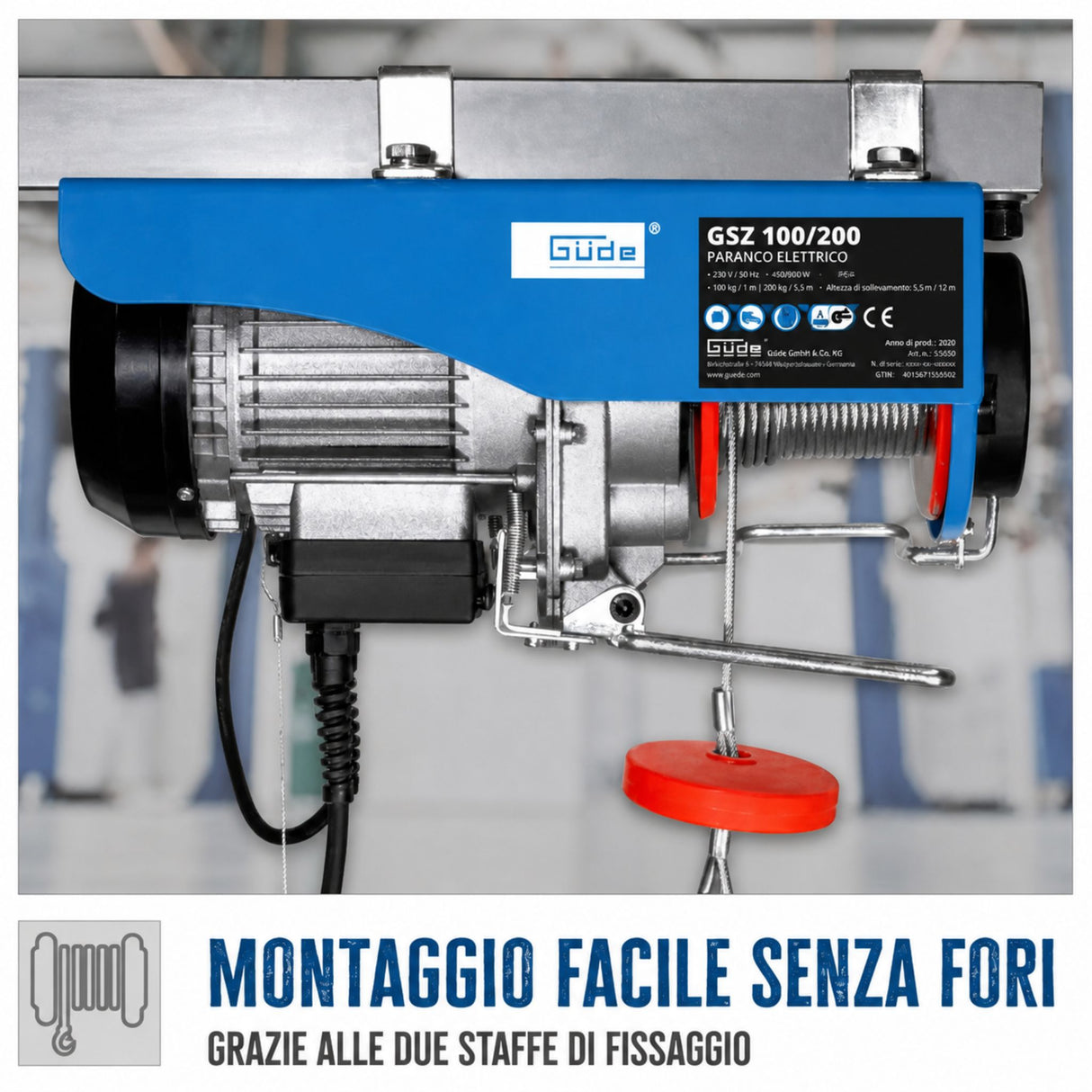

| Bevestigingsbeugel |
Staal, voor montage op I-balk of buis profiel |
| Verbindingstype |
Bout aan constructie-element (balk, beugel) |
| Toelaatbare balkbelastingen |
Niet opgegeven — balk moet minimaal 10× bruto belasting (2.000 kg met katrol) kunnen dragen |
| Montage |
Horizontaal op balk/beugel, verticaal op paal (met controles (statisch)) |
Afmetingen en gewicht
| Onderdeel |
Specificatie |
| Hijslichaam lengte |
340 mm |
| Diepte van de takelbehuizing |
180 mm |
| Hoogte van de takelbehuizing |
120 mm |
| Nettogewicht |
9,14 kg |
| Brutogewicht (verpakking) |
Niet opgegeven door de fabrikant |
| Draagbaarheid |
Handmatig - ultralicht, kan op de schouder of in een rugzak worden gedragen |
Conformiteit en veiligheid
| Onderdeel |
Specificatie |
| CE-markering |
Ja, Machinerichtlijn 2006/42/EG |
| GS-certificering |
Ja, GS (Duitse TÜV-veiligheidscertificering) |
| Toepasselijke normen |
TÜV RL — Toepasselijke TÜV-regelgeving |
| Bedieningsbeveiliging |
Automatische rem + stopbeugel + noodknop |
| Elektrische isolatie |
Klasse I (aarding vereist) |
| Garantie |
24 maanden vanaf aankoopdatum (Güde-standaard) |
| Land van herkomst |
Duitsland |
Standaarduitrusting
- Güde GSZ 100/200 elektrische kettingtakel, gemonteerd en klaar voor gebruik
- Staalkabel Ø3,0 mm, lengte 12 m (6 m per sectie)
- Gelaste stalen haak, 100 kg (basis)
- Stalen retourrol om de capaciteit te verdubbelen tot 200 kg
- Gelaste stalen haak, 200 kg (voor rol) configuratie)
- Stalen bevestigingsbeugel voor I-balk of buisprofiel
- Snoerbedieningselement met hef-/daalknoppen
- Geïntegreerde noodknop
- Montageschroeven en -bouten
- Gebruikershandleiding in het Italiaans en Duits
- CE-conformiteitsverklaring
- GS TÜV-certificering
-
Niet inbegrepen: stroomkabels, kabelverlengstukken, regenkap voor haak (optionele kap), beugelbalk voor regenkap
Veelgestelde vragen
Hoe lang duurt het met de takel om 100 kg tot 11 meter hoogte te tillen?
Met een snelheid van 8 m/min en een last van 100 kg (zonder katrol) kan de takel 11 m hoog worden getild in: 11 m ÷ 8 m/min = ongeveer 1 minuut en 22 seconden. Controleer echter de initiële acceleratie — de eerste paar seconden kunnen iets langzamer zijn voordat de motor stabiliseert.

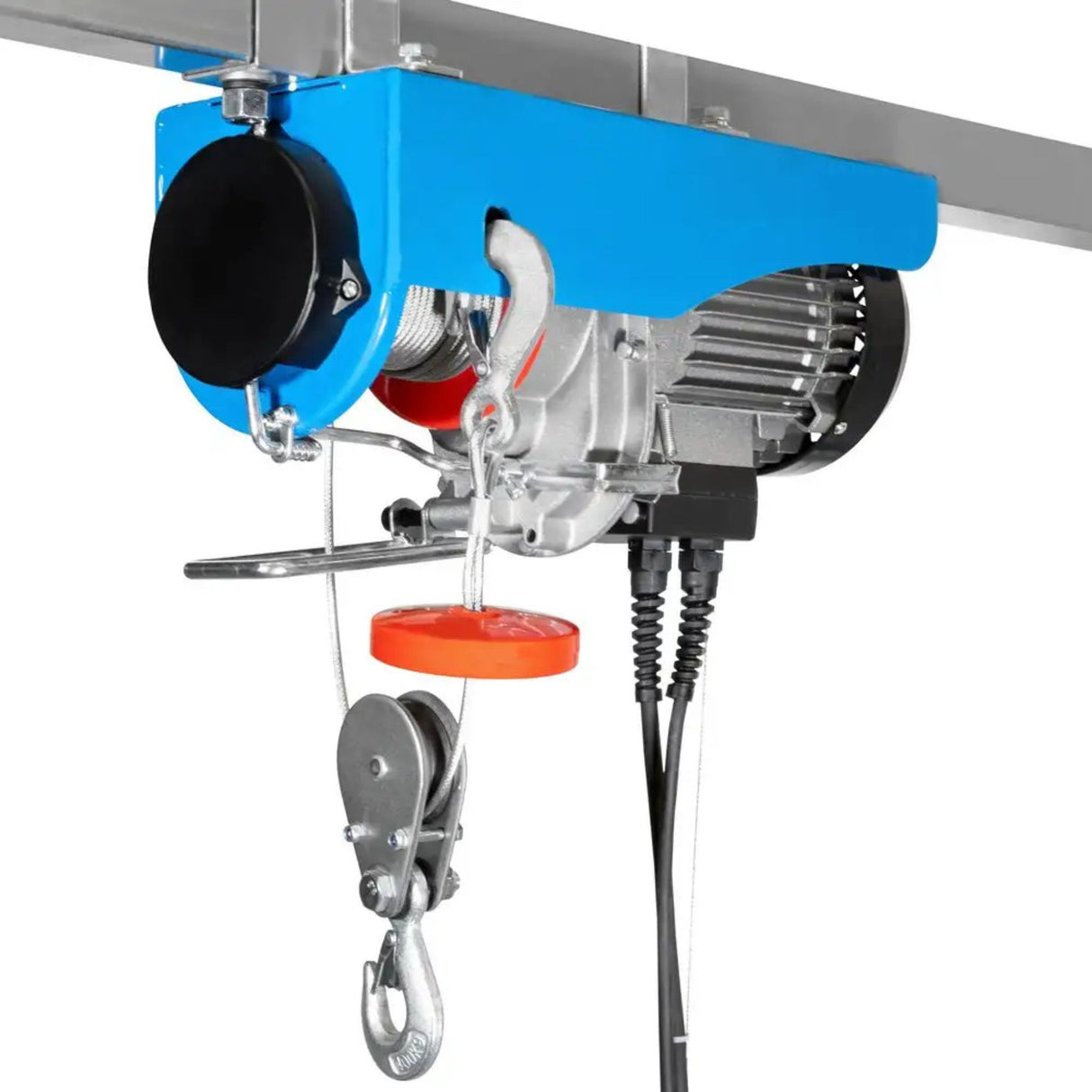

Verlies ik snelheid en hoogte als ik de retourrol activeer?
Ja. De retourrol verdubbelt de capaciteit (100 → 200 kg), maar halveert de snelheid (8 → 4 m/min) en de hoogte (11 → 5,5 m) omdat het touw in tweeën wordt gedeeld. Noodzakelijke afweging: om 200 kg te tillen met een motor van 0,45 kW moet je snelheid en hoogte opofferen. Als je snelheid nodig hebt bij 200 kg, vraag dan een model aan met een krachtigere motor.
Hoe installeer ik de retourrol?
Procedure: (1) Vergrendel het touw stevig. (2) Schuif de rol over het touw tussen de twee haken (één belast, één retour). (3) Draai de bouten van de rolbeugel op de balk vast. (4) Controleer of het touw goed uitgelijnd is (niet verdraaid). Deze handeling duurt ongeveer 10 minuten en moet zorgvuldig worden uitgevoerd. Raadpleeg bij twijfel een gespecialiseerde technicus voor een veiligheidscontrole.
Werkt de automatische rem ook bij stroomuitval?
Ja, dat is precies de bedoeling. Bij een plotselinge stroomuitval blokkeert de geïntegreerde veerrem het touw mechanisch, waardoor de last blijft hangen. Dit biedt een zeer hoge bescherming tegen vallen. Als de stroom echter langer dan 5 minuten uitvalt, kunt u de last niet laten zakken. Vraag dan om een externe generator of laat een technicus de rem handmatig ontgrendelen.
Kan ik de takel op een houten plank gebruiken?
Niet aanbevolen voor lasten zwaarder dan 100 kg. De montagebeugel is ontworpen voor stalen I-profielen of buisprofielen. Hout loopt risico op plaatselijke scheurvorming onder de bout bij een geconcentreerde belasting van 200 kg. Als de plank van hout is, laat de fabrikant dan statische controles uitvoeren. Mogelijk is het nodig om een stalen verdeelplaat onder de bout.
Hoeveel stroom verbruikt het apparaat tijdens gebruik?
Een 0,45 kW 230V eenfasige motor verbruikt ongeveer 2-2,5 A bij vollast (standaard 100 kg, 1,5-2 A bij licht gebruik). Een standaard 10 A eenfasige meter is meer dan voldoende. Geen risico op overbelasting, zelfs niet wanneer andere 230V-gereedschappen gelijktijdig worden gebruikt.
Hoe vaak moet ik de automatische rem onderhouden?
Jaarlijks onderhoud aanbevolen.
Laat een geautoriseerde Güde-technicus de rem testen (controleer een belasting van 200 kg gedurende 10 minuten). Kosten ~€70-100 per onderhoudsbeurt. Als de takel frequent wordt gebruikt (>200 cycli/maand), overweeg dan een halfjaarlijkse onderhoudsbeurt.
Is het Ø3,0 mm touw sterk genoeg voor 200 kg?
Ja, als de retour De katrol is correct geïnstalleerd. Een stalen kabel met een diameter van 3,0 mm heeft een breeksterkte van >200 kg (standaard veiligheidsmarge van 4:1). De betrouwbaarheid is echter afhankelijk van: onderhoud, smering, afwezigheid van roest en geen zichtbare mechanische schade. Controleer de kabel maandelijks op scheuren en corrosie.
Kan ik 150 kg (tussen 100 en 200 kg) tillen?
Ja. Zonder katrol: de motor kan tot 100 kg tillen met een snelheid van 8 m/min (capaciteitslimiet). Met een katrol: de motor kan 100-200 kg tillen met een snelheid van 4 m/min door de snelheid te variëren. Bij 150 kg met een katrol zal de snelheid ongeveer 5,3 m/min zijn (interpolatie). Stel de belasting echter niet hoger in dan 100 kg zonder katrol - er bestaat een risico op overbelasting van de motor.
