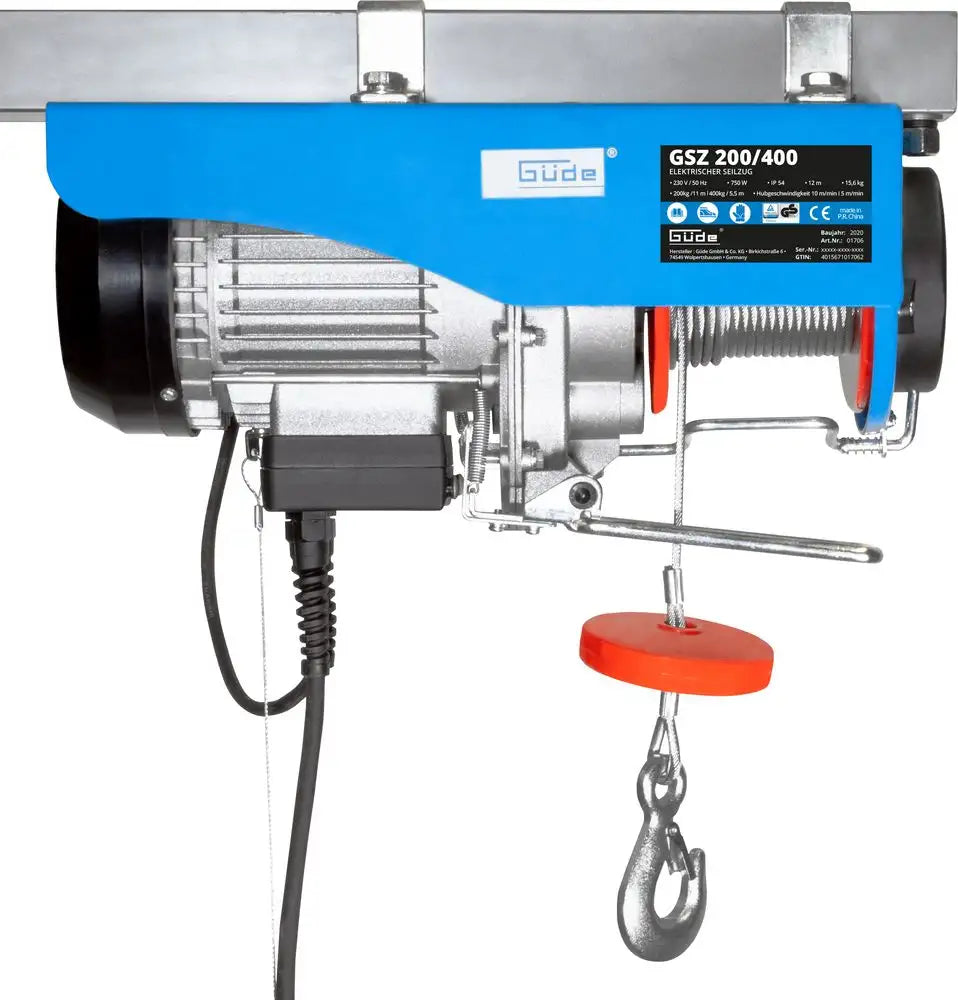

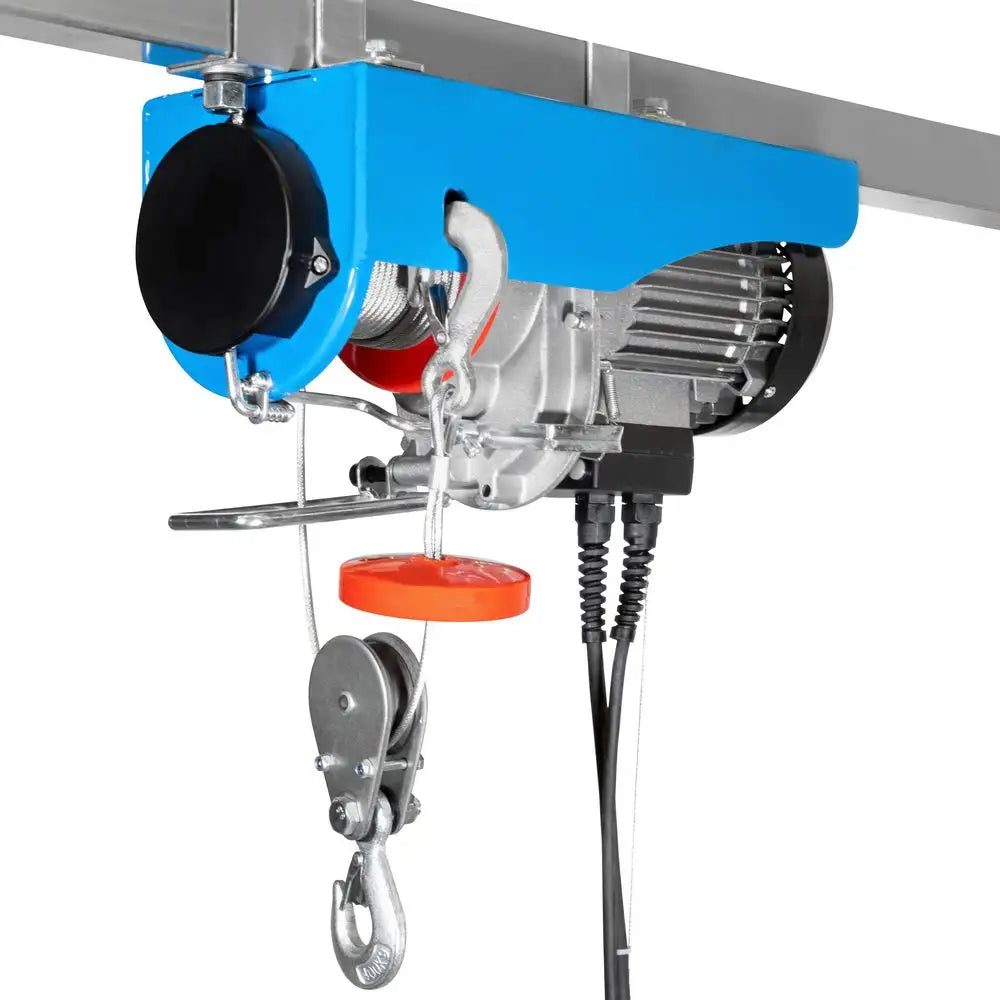

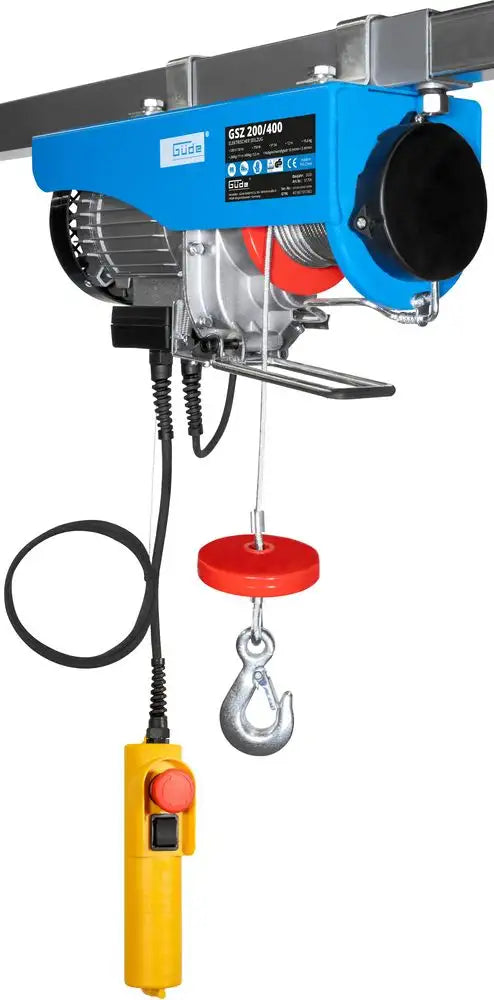

Güde GSZ 200/400 elektrische takel – 200 kg directe trekkracht of 400 kg met katrol, 12 m kabel
De Güde GSZ 200/400 is een elektrische staalkabeltakel voor gebruik in werkplaatsen, garages en magazijnen. Hij is voorzien van een 230 V, 750 W eenfasige motor, een 12 m lange stalen kabel met een diameter van 3,8 mm en een directe trekkracht van 200 kg en 400 kg met een katrol. De motorbehuizing en de tandwielkast zijn gemaakt van gegoten aluminium. Gefabriceerd door Güde, een Duits merk opgericht in 1979 in Wolpertshausen, en is TÜV Rheinland (GS) gecertificeerd. Gedistribueerd in Italië door Krollit, een officiële Güde-distributeur sinds 2007.
- Spanning: 230 V eenfase / 50 Hz
- Motorvermogen P1: 750 W
- Isolatieklasse: I (met verplichte aarding)
- Draagvermogen (directe trek): 200 kg
- Draagvermogen met katrol: 400 kg
- Hefhoogte (directe trek): tot 11 m
- Hefhoogte met katrol: tot 5,5 m
- Hefsnelheid: 8 m/min (directe trek), 4 m/min (met katrol)
- Staalkabel: 12 m lang, 3,8 mm diameter
- Bedieningskabel drukknop: 1,6 m

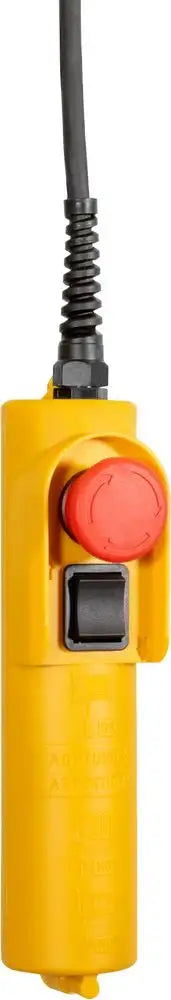

- Drukknopbedieningspaneel met noodstopknop
- Nettogewicht: 15,6 kg · CE-, GS-, Q9-markering
Wie gebruikt de GSZ 200/400 en waarvoor
De GSZ 200/400 wordt gekozen door garages, autoreparatiewerkplaatsen, onderdelenhandelaren, kleine en middelgrote logistieke magazijnen, timmerlieden, boeren die zakken en dozen in de schuur verplaatsen, en particuliere garagehouders die motoren, technische blokken, bakken, hooibalen of zware gereedschapskisten tillen. De dubbele configuratie van 200/400 kg biedt de keuze tussen een maximale hefhoogte van 11 m met een capaciteit van 200 kg (voor hoge verdiepingen, tussenverdiepingen, schuren en loodsen) en 5,5 m met een capaciteit van 400 kg (voor zwaardere bewegingen op lage hoogtes). De gegoten aluminium motorbehuizing en tandwielkast zorgen voor een laag totaalgewicht (15,6 kg), waardoor installatie op een dragende buis mogelijk is zonder dat er speciale metalen constructies nodig zijn om de takel zelf te ondersteunen.
Krollit Logistiek en Ondersteuning
Verzending binnen 4-6 werkdagen vanuit het Krollit-magazijn in Monteforte Irpino (AV). Technische ondersteuning in het Italiaans is beschikbaar op +39 0825-1494022.
Voor wie is de GSZ 200/400 bedoeld?
| Profiel |
Compatibiliteit |
Reden |
| Autowerkplaats, autoreparatiewerkplaats, onderdelenhandelaar |
Geschikt |
Het heffen van motoren, technische blokken en versnellingsbakken tot 200 kg met directe trekkracht en 400 kg met een katrol, op typische werkplaatshoogtes (3-4 m) |
| Kleine magazijnen, schuren, privégarages |
Geschikt |
Met een kabel van 12 m en een hefvermogen van 200 kg is hijsen op tussenverdiepingen, in schuren en op de eerste verdieping mogelijk met een werkhoogte tot 11 m.
|
| Professionele bouwplaats, continu hijsen van materialen.
| Niet geschikt.
| Het bedieningspaneel met een kabel van 1,6 m en een motor van 750 W met isolatieklasse I zijn ontworpen voor intermitterend gebruik in overdekte ruimtes, niet voor continue hijscycli op bouwplaatsen in de buitenlucht.
|
Niet geschikt voor: het hijsen van personen (gebruik wettelijk verboden voor hijsinstallaties die niet gecertificeerd zijn voor het hijsen van personen), buitenomgevingen blootgesteld aan directe regen (isolatieklasse I biedt geen IP-bescherming tegen ongunstige weersomstandigheden) en bewegingen waarbij het effectieve draagvermogen meer dan 200 kg bedraagt bij directe trekkracht of 400 kg met een katrol.
Motor en voeding
| Spanning |
230 V eenfase |
| Frequentie |
50 Hz |
| Motorvermogen P1 |

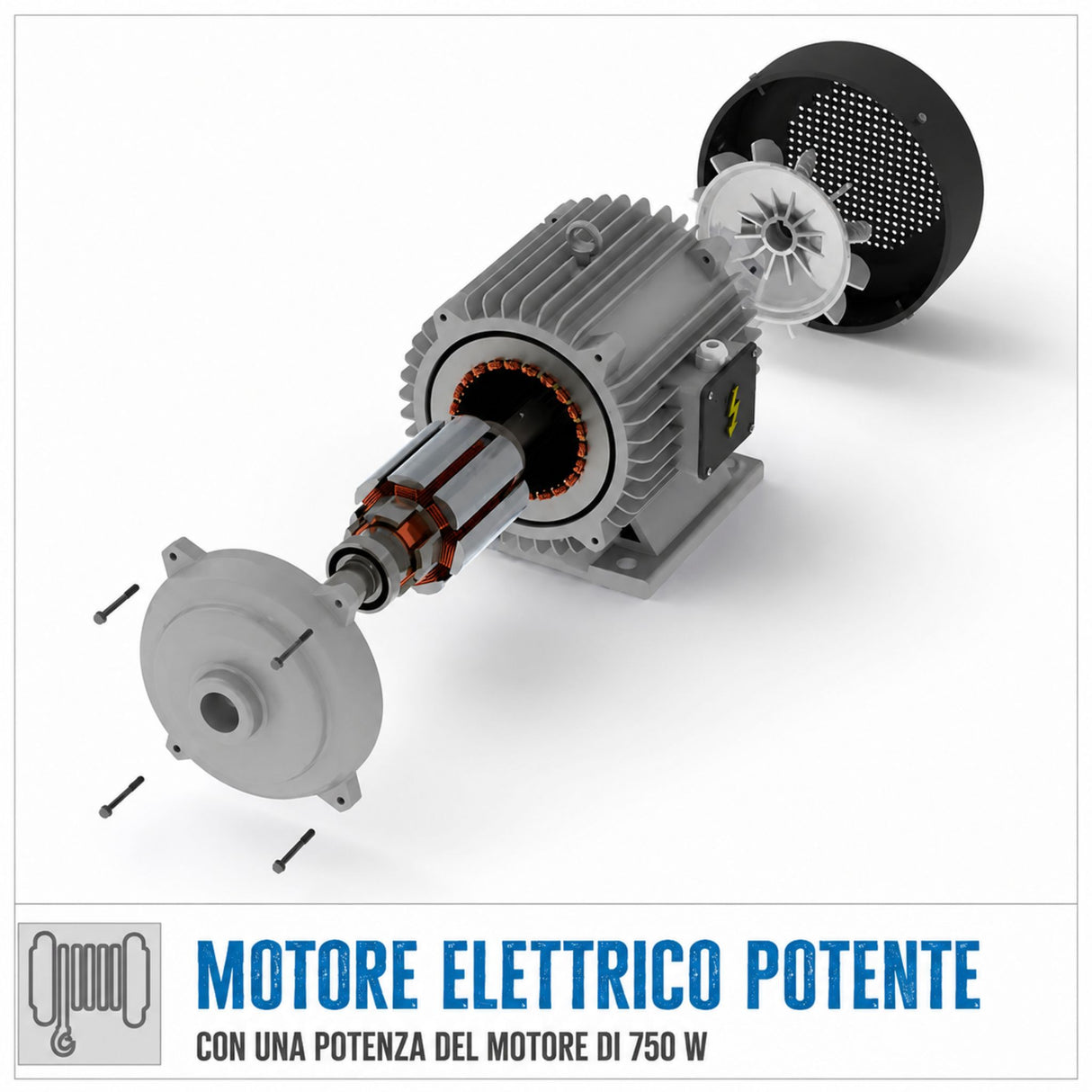

750 W |
| Isolatieklasse |
I (vereist aarding) |
| Materiaal motor- en tandwielkast |
Gegoten aluminium |
Hefcapaciteit
| Directe trekcapaciteit (zonder katrol) |
200 kg |
| Laadcapaciteit met retourkatrol |
400 kg |
| Maximale hefhoogte bij directe trek |
11 m |
| Maximale hefhoogte met katrol |
5,5 m |
| Hefsnelheid bij directe trek trek |
8 m/min |
| Hijssnelheid met katrol |
4 m/min |

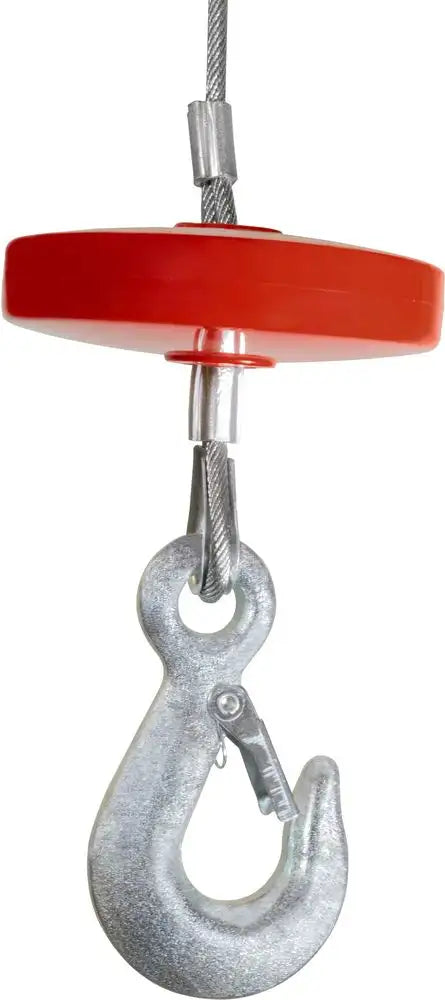

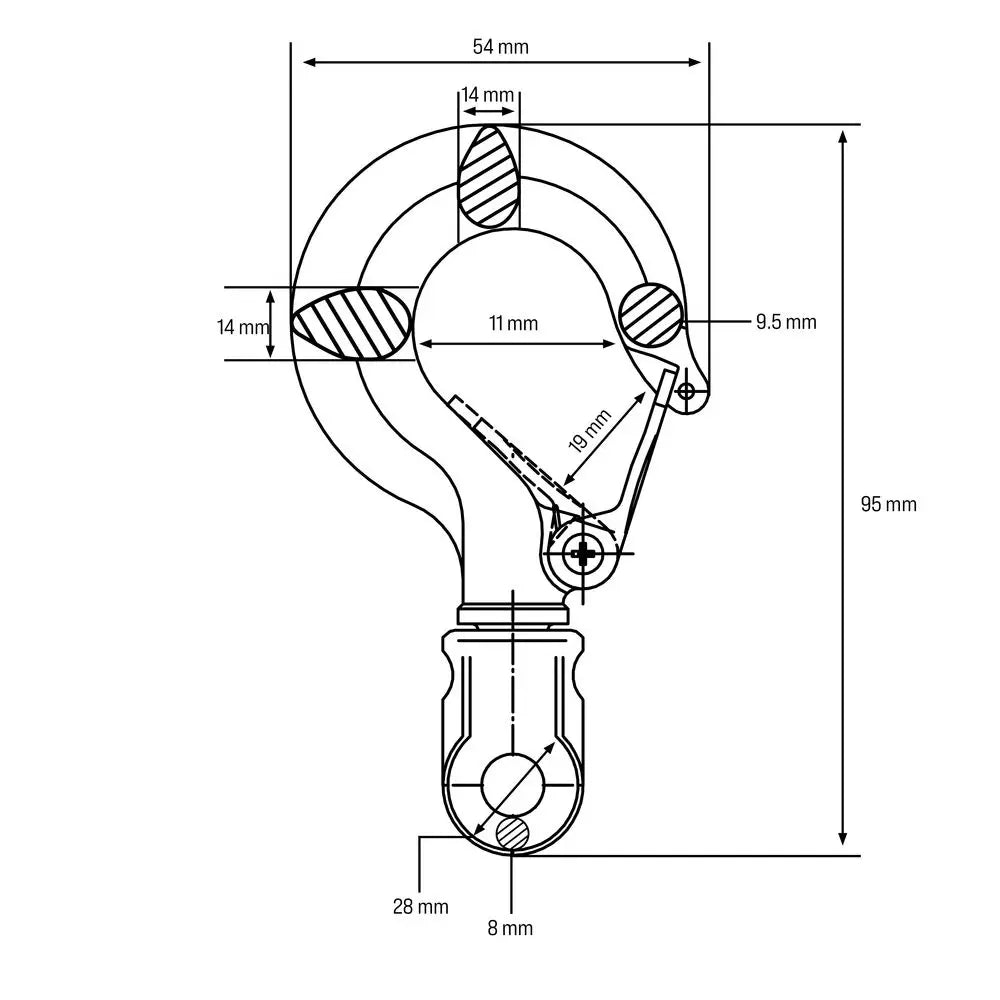

Touw en bediening
| Lengte staalkabel |
12 m |
| Diameter touw |
3,8 mm |
| Kabel handbediening |
1,6 m |
| Handbediening |
Met noodstopknop |

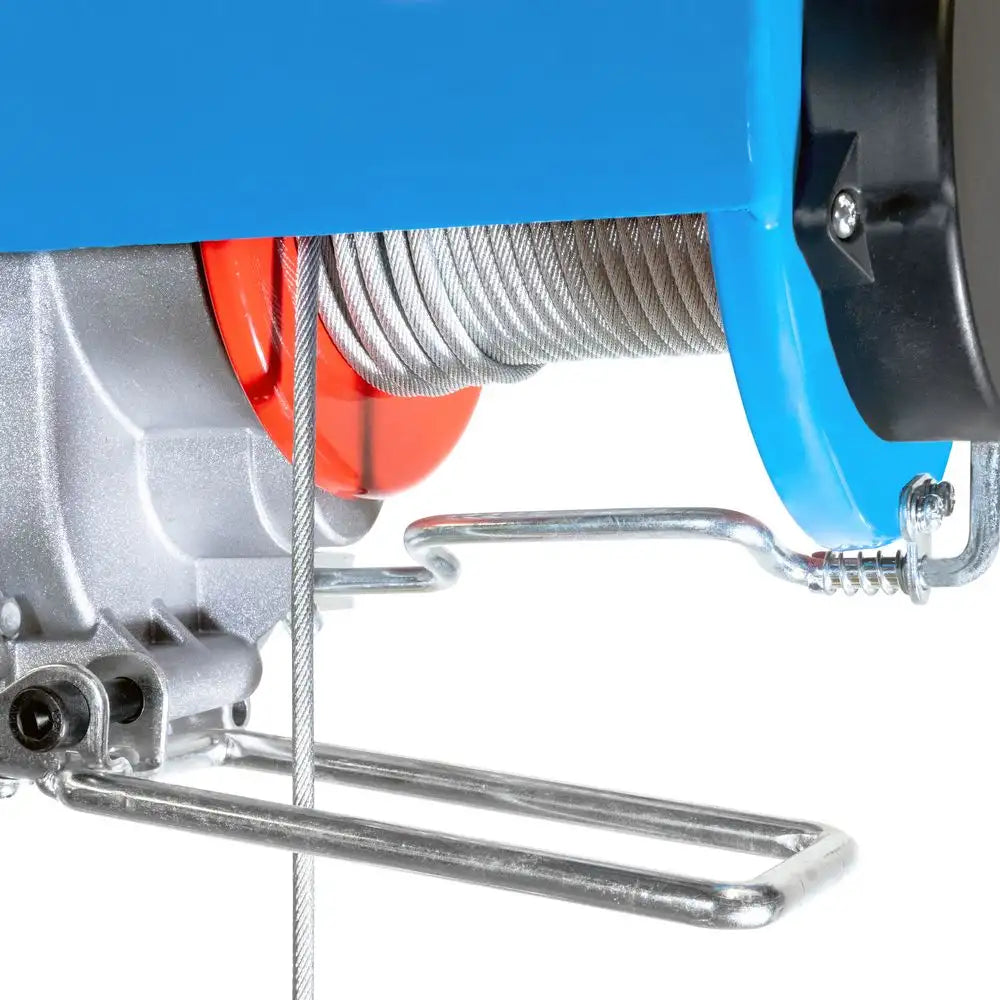

| Eindschakelaar omhoog/omlaag systeem |
Eindschakelaarhendel |
| Belastingbehoud bij stroomuitval |
Automatische rem, last vastgehouden Wandmontage |
Afmetingen en gewicht

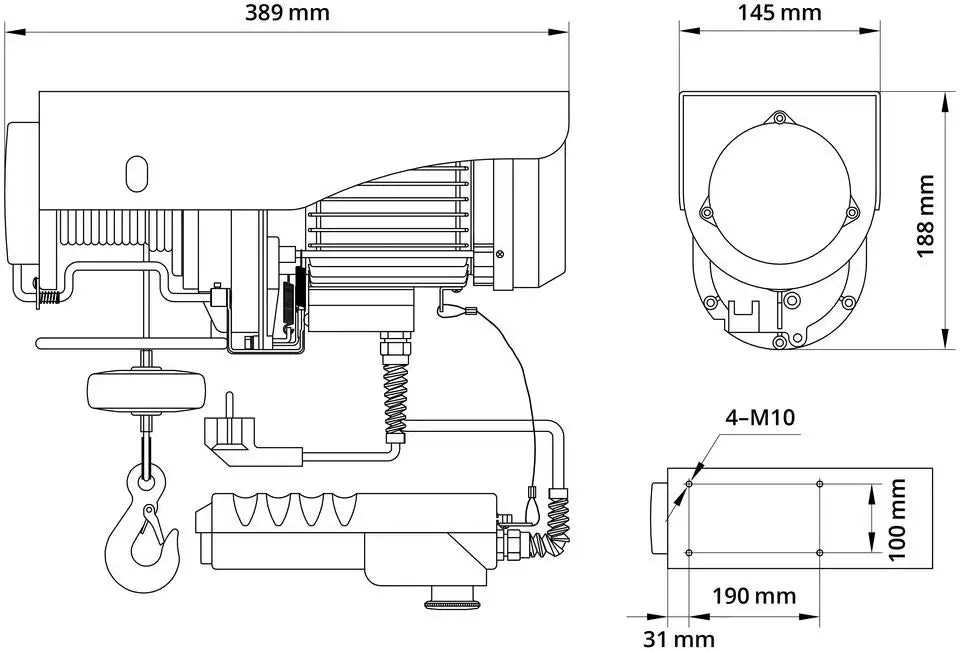

| Lengte |
390 mm |
| Breedte |
150 mm |
| Hoogte |
270 mm |
| Nettogewicht |
15,6 kg |
| Brutogewicht (inclusief verpakking) |
16,2 kg |
| Afmetingen verpakking (L x B x H) |
417 x 250 x 160 mm |
Conformiteit en certificeringen
| Markering |
CE |
| Veiligheidscertificering |
GS – TÜV Rheinland |
| Goede kwaliteit mark |
Q9 |
| GTIN |
4015671017062 |
| Artikelcode Güde |
01706 |
Standaarduitrusting
- GSZ 200/400 elektrische takel met 12 m voorgemonteerde stalen kabel van Ø 3,8 mm
- Drukknopbedieningspaneel met noodstopknop en 1,6 m kabel

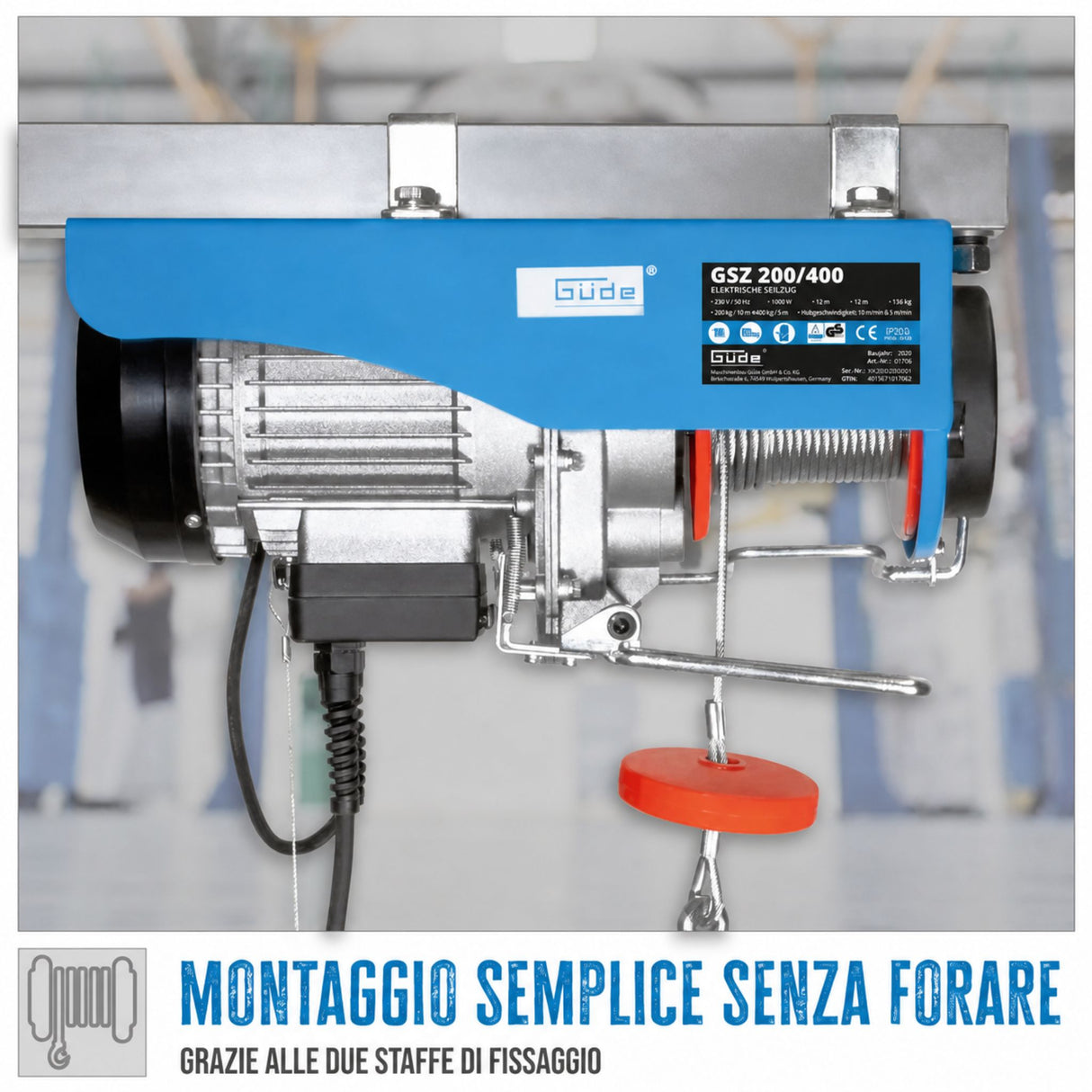

- Montagebeugels en schroeven voor verankering aan de steunbuis
