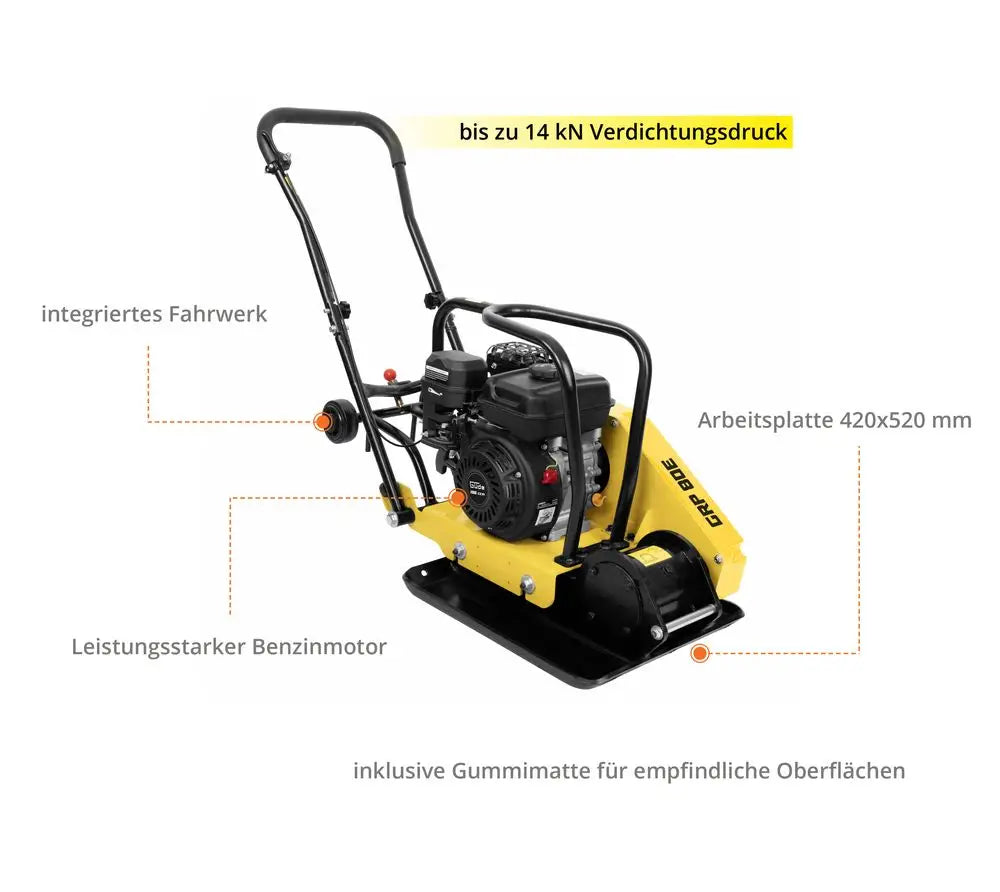

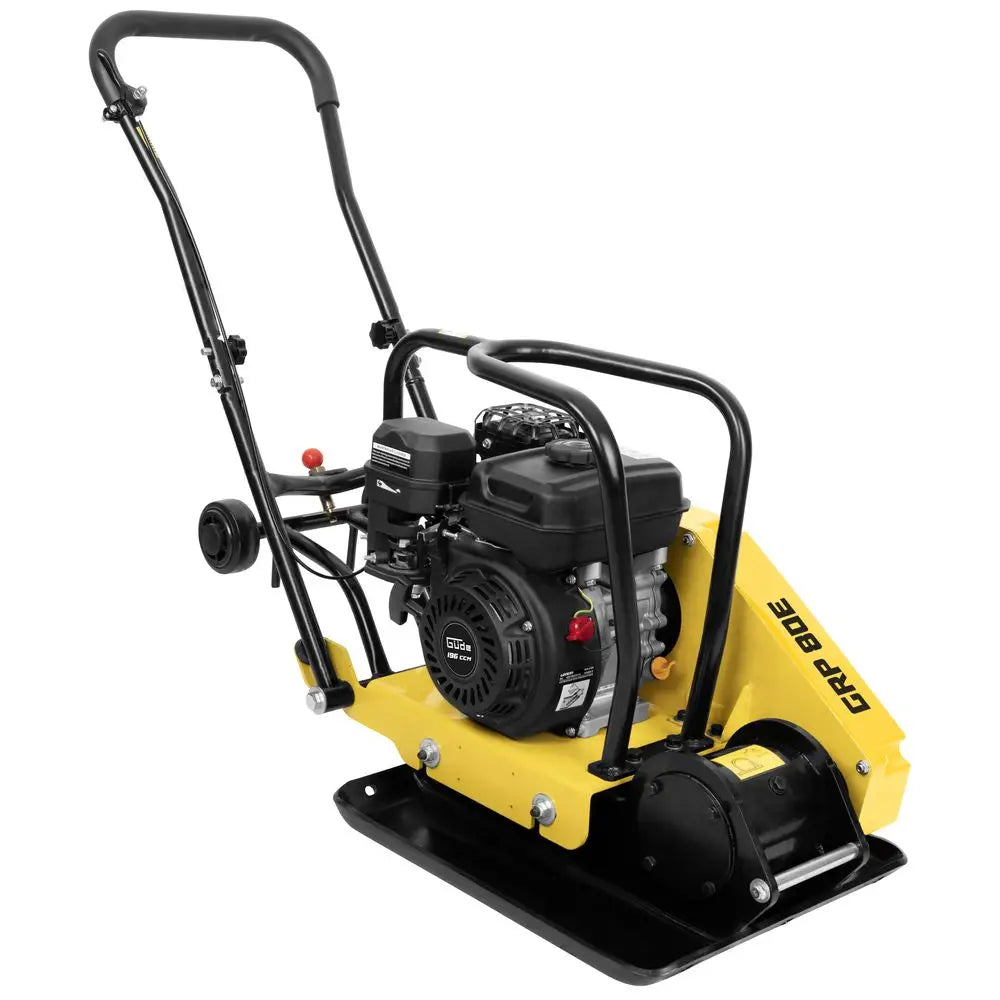

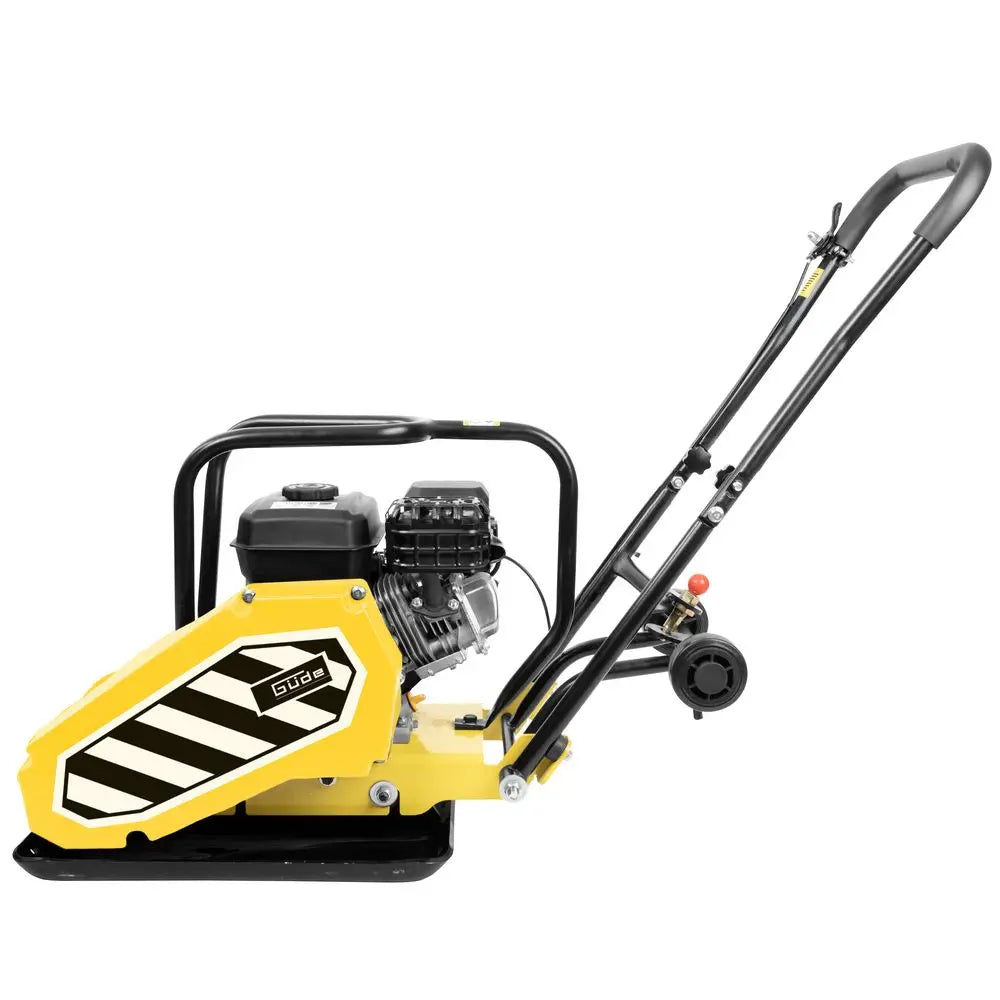

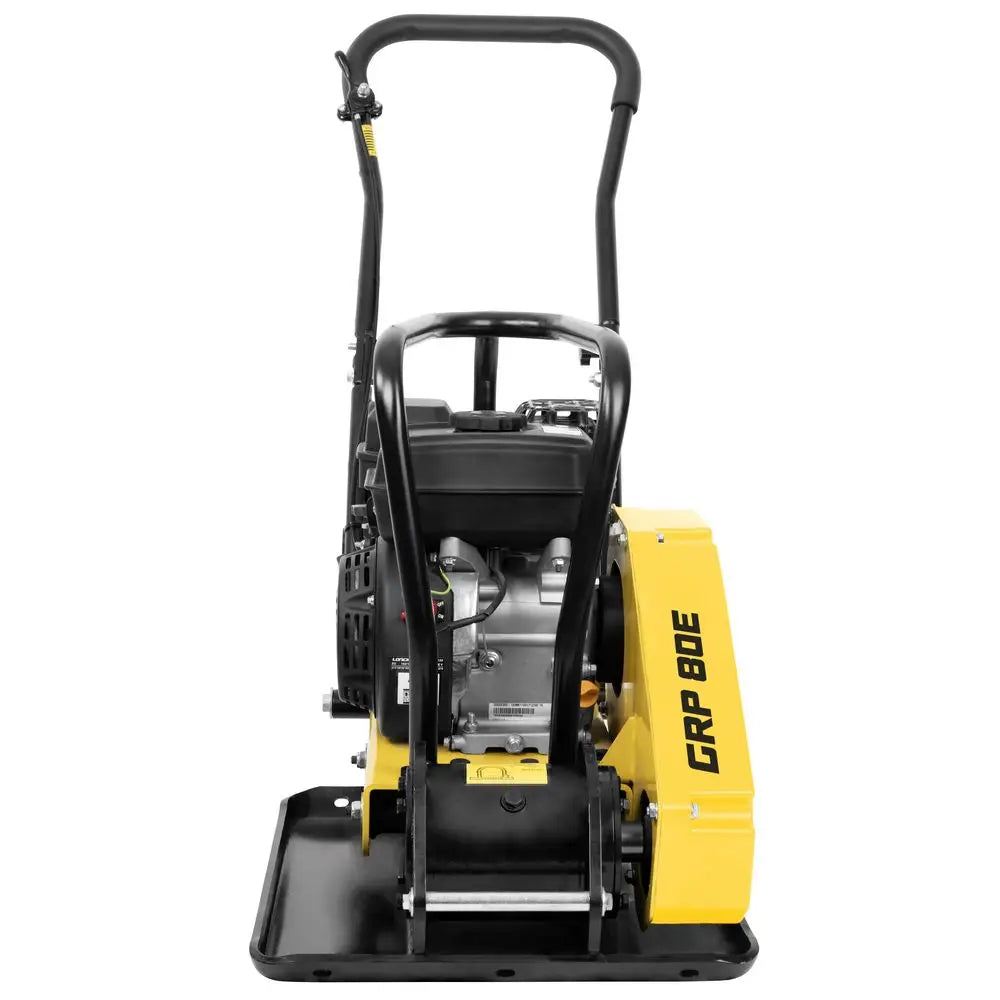

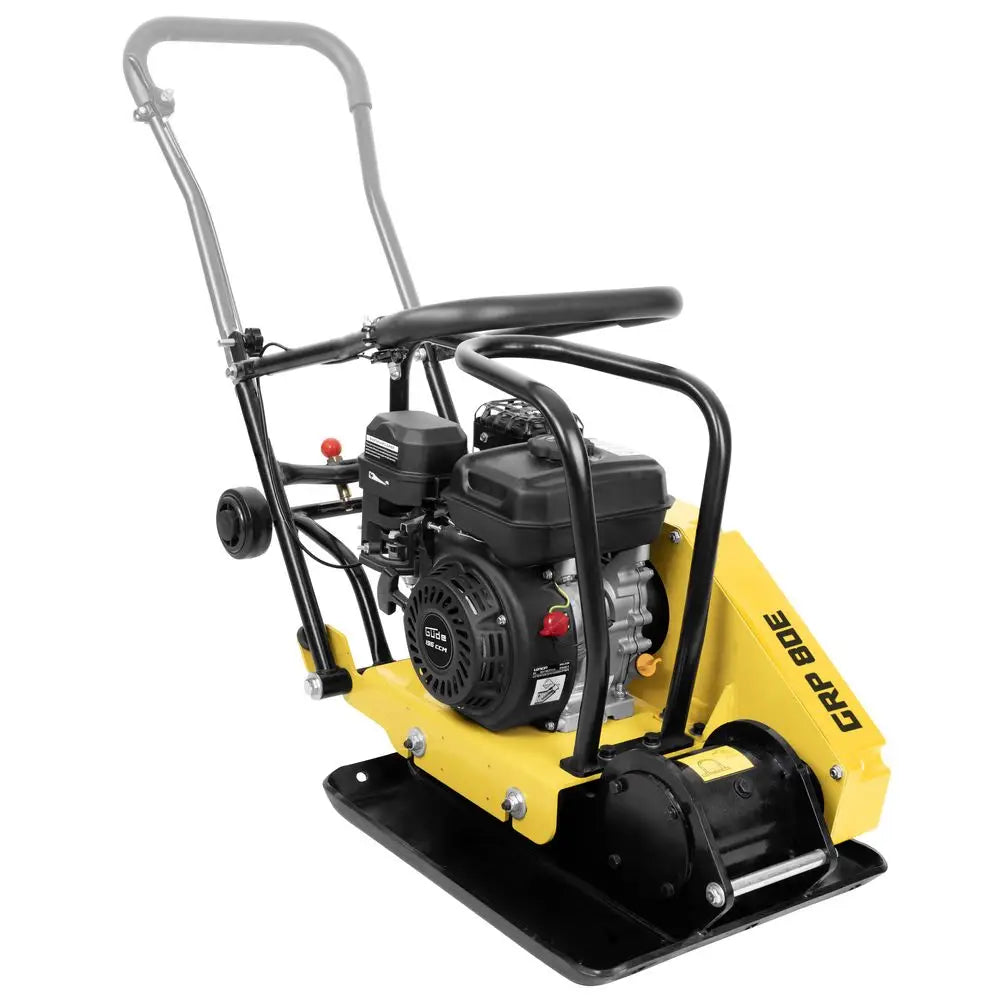

Guede GRP 80E Trilplaatverdichter
De Guede GRP 80E trilplaatverdichter is de professionele trilplaatverdichter voor middelzware klussen op asfalt, gestabiliseerd beton, zand en grind. Met een superieure verdichtingsdruk (14 kN versus 12 kN voor het GRP 60E-model) verwerkt de GRP 80E funderingen tot 20 cm diep met consistente resultaten. Perfect voor professionele tegelzetters, bouwbedrijven, wegwerkers en restauratieprojecten. Hij combineert een wendbaarheid (70 kg) met een constante verdichtingskracht (5.000 trillingen/min). Automatische vooruitbeweging elimineert vermoeidheid bij de bestuurder, terwijl het stalen frame de componenten beschermt tijdens frequent transport.
TECHNISCHE SPECIFICATIES

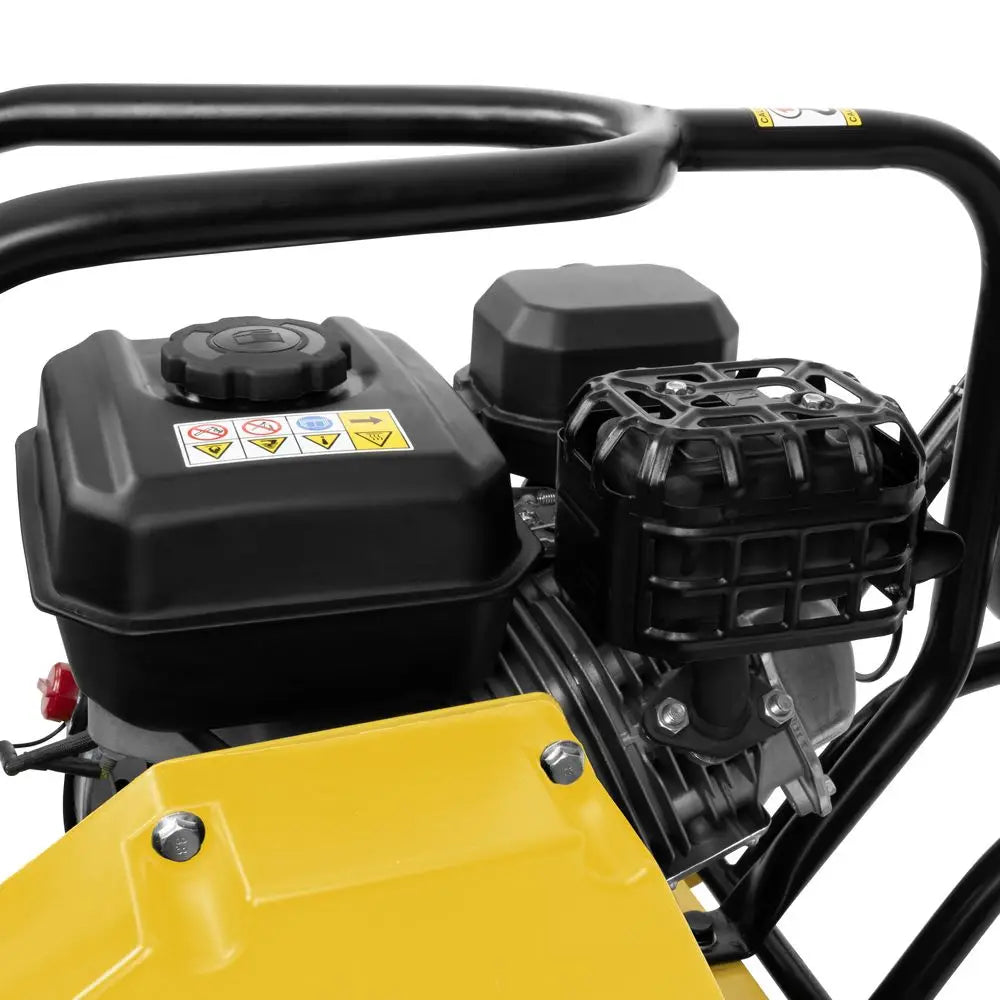

Motor & Stroombron
| Parameter |
Waarde |
| Motortype |
4-takt (Otto-cyclus) |
| Cilinderinhoud |
196 cm³ |
| Nominaal vermogen |
4,1 kW (5,5 pk) |
| Ontsteking |
Bougie (type: zie handleiding) |
| Brandstof |
Benzine 95 RON zonder Lood |
| Tank |
2,5 l |
| Autonomie |
~3–4 uur (afhankelijk van trillingen) |
| Motorolie |
0,6 l (15W-40 of SAE-equivalent) |
Trillingen & Verdichting
| Parameter |
Waarde |
| Trillingsfrequentie |
5.000 slagen/min |
| Maximale verdichtingsdruk |
14 kN (hoger dan GRP 60E) |
| Gegarandeerde verdichtingsdiepte |
20 cm (op zand/grind) |
| Aanbevolen materialen |
Koud, gestabiliseerd asfalt, korrelig zand, grind 0–32 mm |
| Geluidsniveau (LWA) |
108 dB(A) (gelijk aan steengroeve/graafmachine) |
Reis & Mobiliteit
| Parameter |
Waarde |
| Aansluitpunt (toevoer) |
Automatisch |
| Werksnelheid |
20 m/min |
| Plaatbreedte |
420 mm |
| Plaatlengte |
520 mm |
| Plaat |
Staal, torsievrij, minimaal slijtvast |
| Grip plaat |
Polyurethaan (optioneel, inbegrepen) |
| Handvat |
Opvouwbaar, trillingsgedempt |
| Remsysteem |
Voor noodstop (zie handleiding) |
Telemetrie & Beheer
| Parameter |
Waarde |
| Motorbeveiliging |
Automatische oliesensor |
| Starten |
Trekstarter (type: meegeleverd) |
| Bougieontsteking |
Met meegeleverde sleutel (55578-01061) |
| Transportwiel |
Ø 300 mm, snelmontage (onderdeel 55578-01065) |
| Slepen systeem |
Stalen frame met 4 ankerpunten |
Afmetingen & Logistiek
| Parameter |
Waarde |
| Machine (in operationele staat) |
|
| Lengte |
1.100 mm |
| Breedte |
420 mm |
| Hoogte |
950 mm |
| Verpakking (zoals verzonden) |
|
| L × B × H |
820 × 460 × 610 mm |
| Nettogewicht |
70 kg |
| Brutogewicht (inclusief verpakking) |
74 kg |
| Volume m³ |
0,230 m³ |
| Goederenklasse |
Niet-explosieve landbouw-/bouwmachines |
Conformiteit & Certificeringen
| Norm |
Status |
| Machinerichtlijn 2006/42/EG |
✅ Conform (zichtbaar CE-keurmerk) |
| CO₂-uitstoot |
811,46 g/kWh (4-takt Otto-cyclusmotor) |
| Hand-armtrillingsniveau |
Zie conformiteitsverklaring |
| Bouwkwaliteit |
Q9-keurmerk (kwaliteit) Guede) |
| Euro-motor |
Euro 10 (standaard voor kleine motoren) |
STANDAARDUITRUSTING
✅ GRP 80E trilplaat (basis + stalen frame)

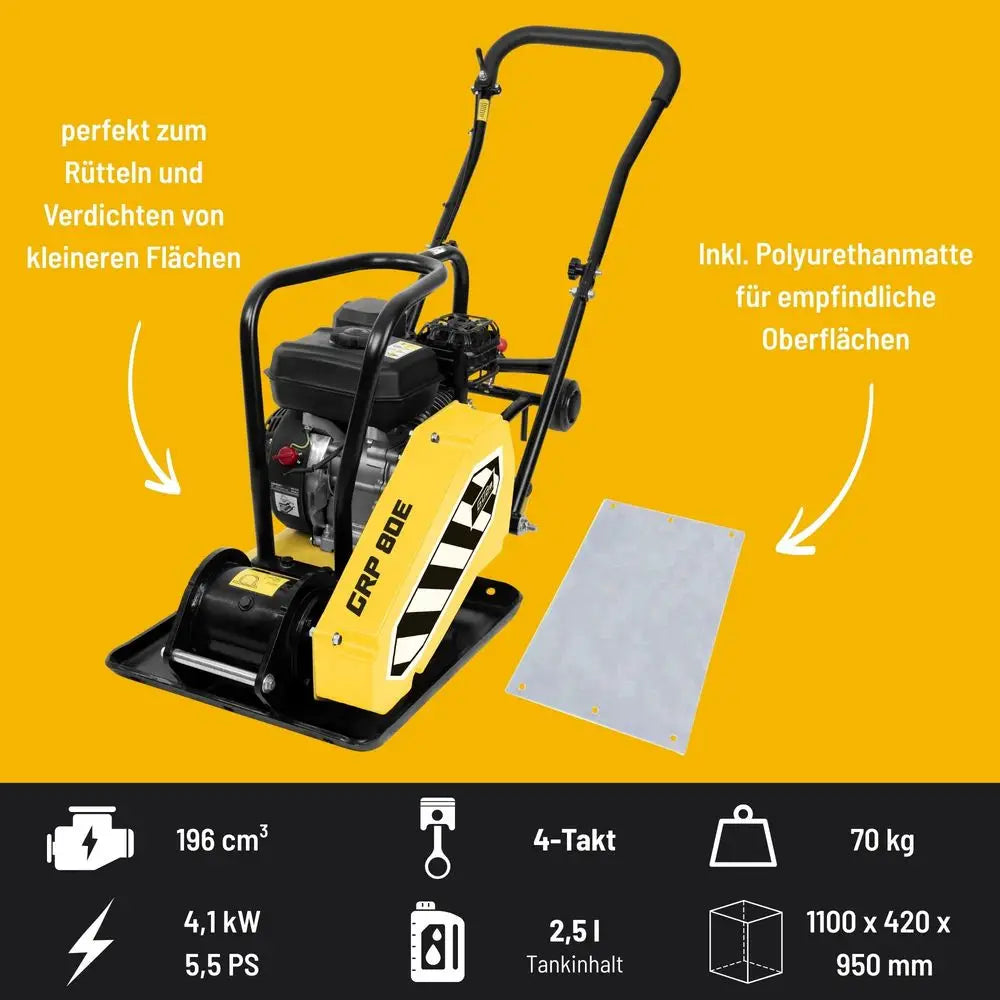

✅ Polyurethaanmat voor gevoelige oppervlakken (meegeleverd, binnen 2 min gemonteerd)

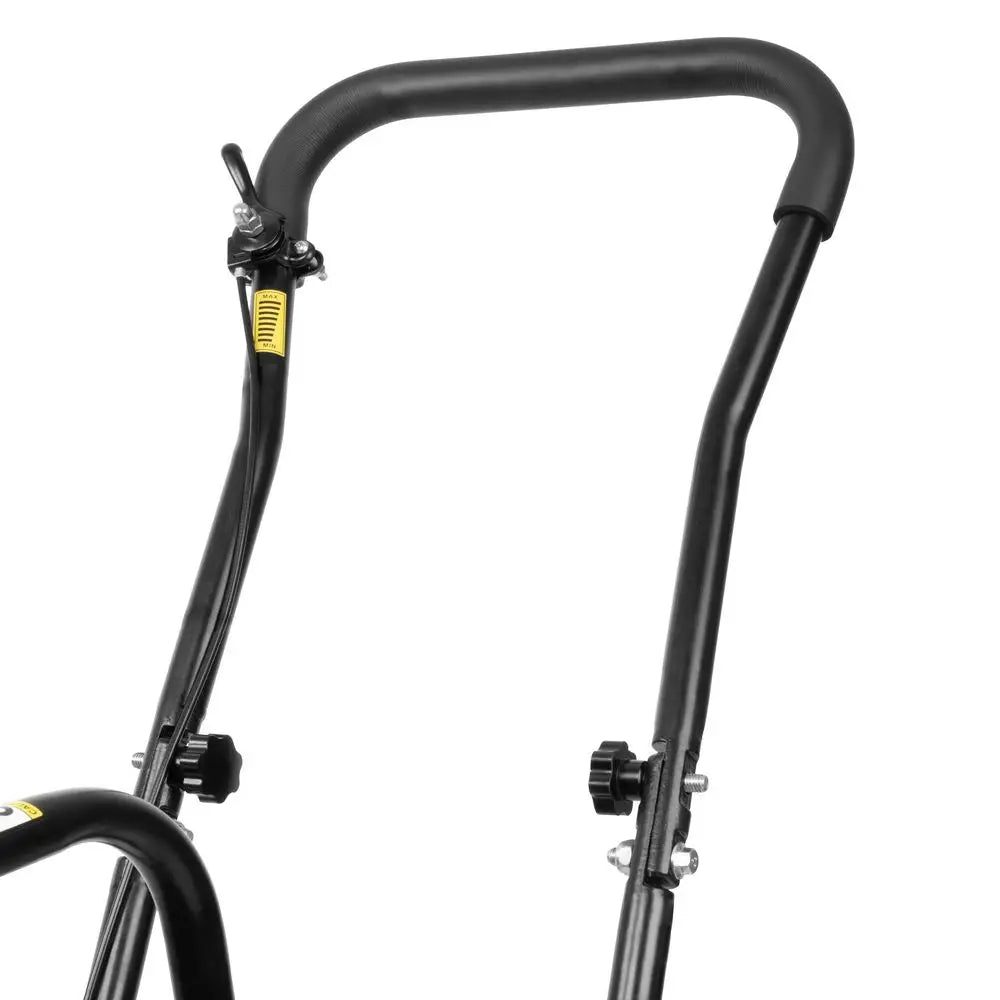

✅ Gedempte inklapbare handgreep
✅ Startkabel (vervanging mogelijk)
✅ Bougiesleutel (onderdeelnummer 55578-01061)
✅ Motorolie 0,6 l (af fabriek gevuld)
✅ Gebruiks- en onderhoudshandleiding (Italiaans op aanvraag)
✅ CE-conformiteitsverklaring (55578_cee.pdf, downloadbaar)
OPTIONELE ACCESSOIRES / ORIGINELE GÜDE-ONDERDELEN
Preventief onderhoud
| Code |
Omschrijving |
Opmerkingen |
| 55578-01063 |
Polyurethaanmat (vervanging) |
Slijtage 200–300 uur Werk |
| 55578-01065 |
Transportwiel Ø 300 mm |
Standaard reserveonderdeel |
| 55578-01021 |
Excentrische as (trillende as) |
Interval van 500 uur |
| 55578-01046 |
Poelie van het trilsysteem |
Slip op aanvraag |
| 55578-01034 |
B-838 riem |
Motoroverbrenging → Trillen |
Reparaties & Restauraties
| Code |
Omschrijving |
Compatibiliteit |
| 55577-01031 |
Motorpoelie |
Vervangen indien beschadigd |
| 55574-01103 |
Uitlaatdemper |
Complete vervanging met pakking |
| 55574-01100 |
Klep Afdekking |
Oliecontrole motor |
| 55578-01018 |
Rechter trillingsdeksel |
Toegang voor smering |
| 55578-01045 |
Linker trillingsdeksel |
Toegang voor lagers |
| 55578-01001 |
Hoofdhandgreep (vervanging) |
Slijtage of breuk door impact |
| 55578-01059 |
Gashendel + kabel |
Kabelbreuk knop |
PROFESSIONELE TOEPASSINGEN
1. Professionele tegel- en vloerinstallatie
-
Gebruik: Verdichten van ondervloeren 0–20 cm (zand, cement, gestabiliseerd)
-
Voordeel: 14 kN druk, ideaal voor continu werk, plaat van 420x520 mm voor snelle dekking
-
Diepte: 15–20 cm, gelijkmatig op dichte materialen
-
Insteltijd: 5 min (optionele pad voor randbescherming)
2. Koud asfalt & wegen Reparaties
-
Gebruik: Het afdichten van gaten, voegen en asfaltreparaties
-
Frequentie: 5.000 trillingen/min, ideaal voor koud/heet asfalt
-
Druk: 14 kN voor kleine wegvoegen en oppervlakken > 50 m²
-
Autonomie: 3-4 uur op 2,5 l benzine
3. Restauratie & Historische Gebouwen
-
Gebruik: Zachte verdichting met de meegeleverde polyurethaanmat
-
Bescherming: Antislip, geen schade aan het oppervlak van historische vloeren
-
Mobiliteit: Compact frame (70 kg), kan trappen tot een hellingshoek van 1:2 aan
4. Tijdelijke installaties & middelgrote logistieke gebieden
-
Gebruik: Voorbereiding van parkeerterreinen, erven en magazijnen
-
Snelheid: 20 m/min autonoom vooruitgaan
-
Efficiëntie: 8 uur werk met één persoon op middelgrote oppervlakken (100-200 m²)
VERSCHILLEN VERGELEKEN MET DE GRP 60E
| Parameter |
GRP 60E |
GRP 80E |
Voordeel |
| Verdichtingsdruk |
12 kN |
14 kN |
+16% druk voor dichte materialen |
| Plaatafmetingen |
400×470 mm |
420×520 mm |
+12% dekking per doorgang |
| Gewicht |
64 kg |
70 kg |
+1 persoon voor kleine oppervlakken |
| Gegarandeerde diepte |
20 cm |
20 cm |
Hetzelfde, maar met een hogere dichtheid |
| Snelheid |
20 m/min |
20 m/min |
Hetzelfde |
| Doeltoepassing |
Kleine bouwplaatsen |
Middelgrote tot grote bouwplaatsen |
GRP 80E professioneler |
VEELGESTELDE VRAGEN (FAQ)
De GRP trilplaat Doet de Kan de GRP 80E een verdichtingsdiepte van meer dan 20 cm bereiken?
Nee. De gegarandeerde diepte is 20 cm op korrelig zand/grind. Voor grotere diepten (30+ cm) adviseren wij de krachtige industriële systemen van Guede. De GRP 80E is ontworpen voor stoepranden, funderingen van bestrating en middelgrote bouwplaatsen.
Kan ik de GRP 80E gebruiken op nat asfalt of na regen?
Niet aanbevolen. Water belemmert de trillingsoverdracht en vermindert de hechting van de plaat. Wacht 24-48 uur na regenval of bedek het gebied met een zeil. Motor: Giet geen water in de tank of de ontluchtingsopeningen.
Betekent de "automatische koppeling" dat ik vooruit kan rijden zonder de machine aan te raken?
Ja, maar wel gecontroleerd. Bij het starten en accelereren rijdt de plaat zelfstandig vooruit (20 m/min). U kunt afremmen/stoppen met de gashendel of door de handgreep op te tillen. Ideaal op vlakke oppervlakken; op hellingen > 5°, handmatige ondersteuning (niet aanbevolen).
Hoeveel onderhoud is er nodig tussen de werkzaamheden?
Elke 25 bedrijfsuren: motorolie aftappen, luchtfilter controleren, trillagers smeren (details in de handleiding). Elke 100 uur: bougie vervangen, tank reinigen. Gebruik verse brandstof (niet langer dan 3 maanden opgeslagen zonder stabilisator).
Slijt de polyurethaanmat? Hoe lang gaat deze mee?
A: Ja, door slijtage. Typische levensduur: 200-300 uur continu gebruik (afhankelijk van korrelgrootte en bevochtiging). Reserveonderdeel: onderdeel 55578-01063. Demontage/montage: <2 min dankzij snelkoppelingen 55578-01062.
Maakt de GRP 80E lawaai? Kan ik in de buurt van huizen werken?
Ja, hij maakt lawaai (108 dB(A), equivalent aan een cirkelzaag). In woonwijken, beperk het gebruik tot 8:00–17:00 uur van maandag tot en met vrijdag (controleer de lokale verordening). Verstrek persoonlijke beschermingsmiddelen (gehoorbeschermers met een SNR van 95 dB) aan de gebruikers.
Kan ik het in een normale auto vervoeren? Zijn er verpakkingsafmetingen?
Ja. Verpakking: 820 × 460 × 610 mm, brutogewicht 74 kg (geschikt voor een SUV, kofferbak). Geen aanhanger nodig voor gebruik op bouwplaatsen.
Valt schade door oneigenlijk gebruik (bijv. heet asfalt, regen) onder de garantie?
Standaard Güde-garantie: 24 maanden vanaf de aankoopdatum (fabricagefouten). Uitzonderingen: gebruik op heet asfalt (>50°C), onderdompeling in water, opgeslagen brandstof langer dan 6 maanden, gebrek aan onderhoud. Neem binnen 30 dagen na aankoop contact op met Krollit voor klachten.
Wat is de terugslag van de plaat? Tijdens gebruik?
Dankzij de gebalanceerde excentrieken veert de plaat niet terug. Hij daalt soepel met 5.000 trillingen per minuut. Op oneffen oppervlakken voelt de gebruiker "tactiele feedback" (trillingen in de handen gedempt door de handgreep). Guede-ontwerp: stabilisatiepatent.
Moet ik de machine ergens registreren?
Nee. Bouwmachine niet geregistreerd (geen kentekenplaat). Documentatie: handleiding + CE-verklaring (meegeleverd). Voor openbare bouwplaatsen: vraag een DURC (gecertificeerd keuringsbewijs) + inschrijving bij de Kamer van Koophandel aan (dit geldt voor het bedrijf, niet voor de machine). Bewaar de Krollit-factuur voor garantiedoeleinden.
