De IGM FD3130 is de optionele stalen mal voor het maken van 12,7 mm doosverbindingen op de IGM FD300 en FD600 mallen. Hij wordt zonder aanpassingen op de bestaande malconstructie gemonteerd. Hij is voorzien van rode positioneringsaanslagen. Voor gebruik zijn de IGM M100-12781 HW downcut frees D12,55 x 25 mm, 8 mm schacht en de kopieerbus D15,8 x 4 mm vereist (beide niet inbegrepen). Gedistribueerd in Italië door Krollit, een officiële IGM-distributeur sinds 2007.
- Verbindingstype: vingerlasverbinding 12,7 mm
- Compatibel met: IGM FD300 en FD600 mallen
- Materiaal mal: staal
- Positioneringsaanslagen: inbegrepen (rood)
- Kopieerbus: niet inbegrepen — D15,8 x 4 mm vereist (dezelfde als die bij de FD300 mal wordt geleverd)
- Vereiste frees (niet inbegrepen): IGM M100-12781 HW downcut D12,55 x 25 mm, 8 mm schacht
Voor wie is deze mal bedoeld? FD3130
| Profiel |
Compatibiliteit |
Patroon |
| Eigenaar van een IGM FD300 of FD600 mal |
Geschikt |
Verlengt de bestaande mal met de 12,7 mm vingerlasverbinding zonder nieuwe apparatuur aan te schaffen |
| Houtbewerker die massief houten meubels, dozen en containers maakt |
Geschikt |

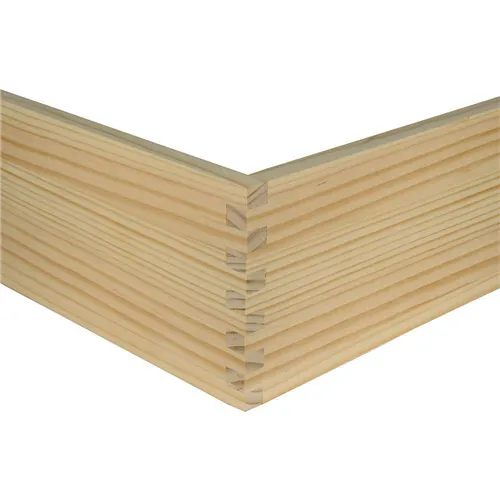

De steek van 12,7 mm produceert bredere vingers dan de 8 mm, met een meer uitgesproken decoratief uiterlijk op dikke stukken |
| Degenen die geen FD300 of FD600 |
Niet aangegeven |
De FD3130 is een optioneel sjabloon — hiervoor is het FD300- of FD600-sjabloon als basis nodig. |
Niet geschikt voor: gebruik zonder de juiste neerwaartse frees — voor de 12,7 mm doosverbinding is de IGM M100-12781 HW D12,55 x 25 mm frees met een schacht van 8 mm vereist; Het gebruik van frezen met verschillende diameters levert geen nauwkeurige passing op.
Standaarduitrusting

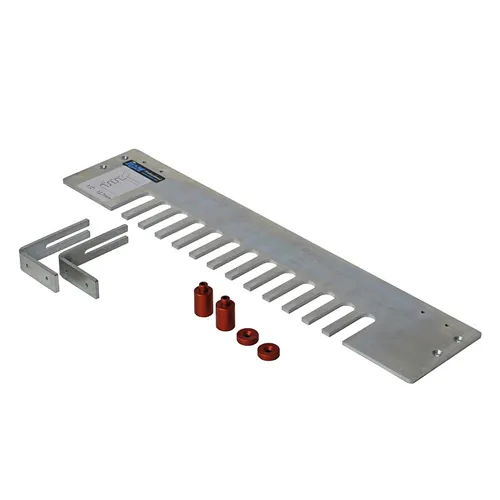

- Stalen matrijs voor doosverbinding 12,7 mm
- Rode positioneringsaanslagen
Technische specificaties
| Type verbinding |
Doosverbinding 12,7 mm |
| Compatibiliteit |
IGM FD300 en FD600 matrijzen |
| Materiaal matrijs |
Staal |
| Inclusief aanslagen |
Ja (rood) |
| Bus nodig |
D15.8 x 4 mm (niet inbegrepen — hetzelfde als FD300 mal) |
| Frees nodig |
IGM M100-12781 HW downcut D12.55 x 25 mm, 8 mm schacht (niet inbegrepen) |
Veelgestelde vragen
Werkt de FD3130 met zowel de FD300 als de FD600?

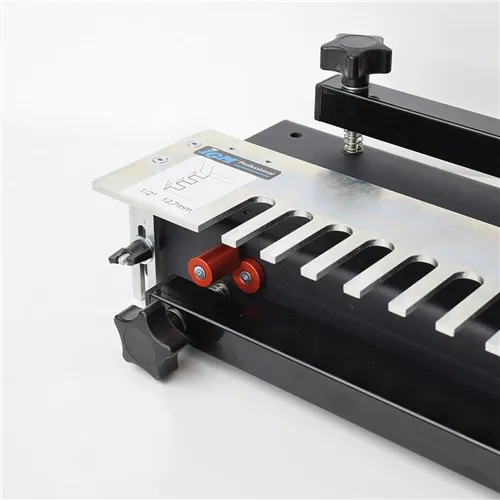

Ja, de FD3130 mal is compatibel met zowel de IGM FD300 (305 mm) als de FD600 mal. Het wordt zonder aanpassingen of extra gereedschap op de bestaande constructie gemonteerd.
Wat is het verschil tussen de FD3130 van 12,7 mm en de FD3080 van 8 mm?
Het verschil zit in de breedte van de in elkaar grijpende vingers: 12,7 mm voor de FD3130 versus 8 mm voor de FD3080. De bredere vingers van de FD3130 hebben de voorkeur voor dikkere stukken (meer dan 18 mm) waar een steek van 8 mm te klein zou zijn, en wanneer een meer opvallend decoratief effect op de verbinding gewenst is. De twee mallen vereisen verschillende frezen en zijn niet uitwisselbaar.
Is de bus van 15,8 mm dezelfde als die bij de FD300 mal wordt meegeleverd?
Ja. De FD3130 gebruikt dezelfde D15.8 x 4 mm kopieerbus die bij de FD300 mal wordt geleverd voor het maken van halfblinde zwaluwstaartverbindingen. FD300-bezitters hoeven de bus niet apart aan te schaffen – de M100-12781 frees is voldoende.
Welke frees is nodig voor gebruik met de FD3130?
Voor de 12,7 mm doosverbinding met de FD3130 mal is de IGM M100-12781 HW downcut frees D12.55 x 25 mm met een schacht van 8 mm nodig. De diameter van 12,55 mm (iets minder dan 12,7 mm) is gekalibreerd om vingers te produceren met de juiste speling voor een nauwkeurige passing. Neem contact op met Krollit via +39 0825-1494022 voor beschikbaarheid.
Kan ik meerdere optionele sjablonen op dezelfde FD300-mal gebruiken?
Ja. De IGM FD300-mal accepteert meerdere verwisselbare optionele sjablonen: 8 mm doosverbinding (FD3080), 12,7 mm doosverbinding (FD3130), kleine overlappende zwaluwstaartverbinding en doorlopende zwaluwstaartverbinding. Elk sjabloon kan snel op dezelfde constructie worden gemonteerd en gedemonteerd. Neem contact op met Krollit voor de complete catalogus met compatibele sjablonen.
