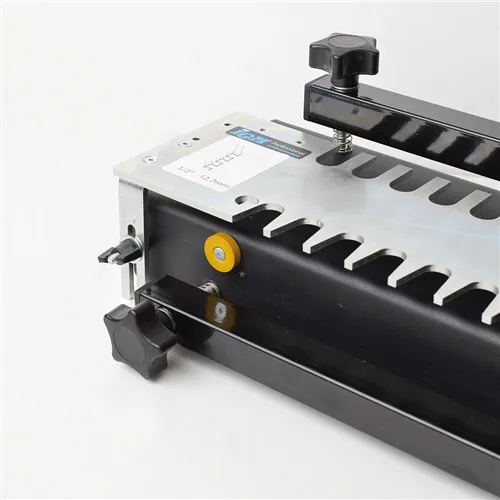

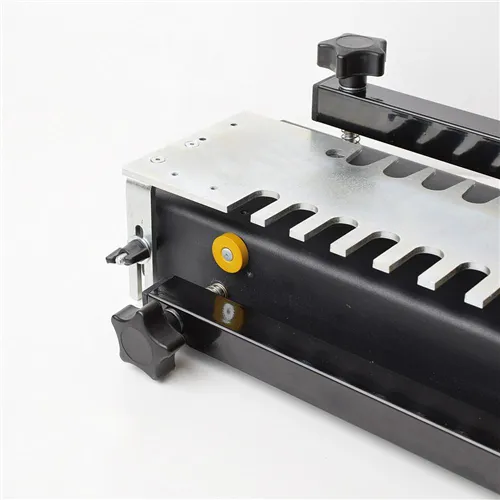

De IGM FD3170 is een optionele stalen mal voor het maken van 12,7 mm (0,50 inch) doorlopende zwaluwstaartverbindingen op de IGM FD300 en FD600 mallen. De mal is omkeerbaar: de ene zijde is gevormd voor de zwaluwstaartgroef, de andere voor de conische snede. Voor het maken van de zwaluwstaartverbinding zijn twee aparte frezen en twee kopieerbussen nodig. Inclusief een kopieerbus van 11,1 mm en gele aanslagen; een tweede bus D15,8 x 4 mm is ook inbegrepen. De twee frezen zijn niet inbegrepen. Gedistribueerd in Italië door Krollit, een officiële IGM-distributeur sinds 2007.
- Verbindingstype: doorlopende zwaluwstaartverbinding 12,7 mm
- Compatibel met: IGM FD300 en FD600 mallen
- Omkeerbare mal: zijde A voor zwaluwstaartgroef, zijde B voor conische snede
- Materiaal mal: staal
- Inbegrepen kopieerbus 1: 11,1 mm
- Inbegrepen kopieerbus 2: D15,8 x 4 mm
- Positioneringsaanslagen: inbegrepen (geel)
- Benodigde frees 1 (niet inbegrepen): IGM M100-08081 HW D8 x 25 mm, 8 mm schacht
- Benodigde frees 2 (niet inbegrepen): IGM M118-12981 HW zwaluwstaart D12,7 x 20,6 mm, 8°, 8 mm schacht
Voor wie is de FD3170 bedoeld?
| Profiel |
Compatibiliteit |
Patroon |
| Eigenaar van een IGM FD300 of FD600 mal |
Geschikt |
Voegt een zwaluwstaartverbinding toe aan een bestaande mal — de ultieme verbinding voor massief houten meubels en kasten |
| Houtbewerker die meubels, sieradendozen en decoratieve containers maakt |
Geschikt |
De door De zwaluwstaartverbinding is aan beide zijden van het werkstuk zichtbaar en is zowel een decoratief als een structureel element. |
| Voor diegenen die niet beschikken over de FD300- of FD600-mal. |
Niet geschikt. |
De FD3170 is een optionele mal – deze vereist de FD300- of FD600-mal als basis. |
Niet geschikt voor: Voor lades waarbij de verbinding verborgen moet zijn, gebruikt u de halfblinde zwaluwstaartmal die bij de FD300-mal wordt geleverd. De doorlopende zwaluwstaartverbinding is aan beide zijden zichtbaar en moet zorgvuldig worden gekozen als esthetisch element.

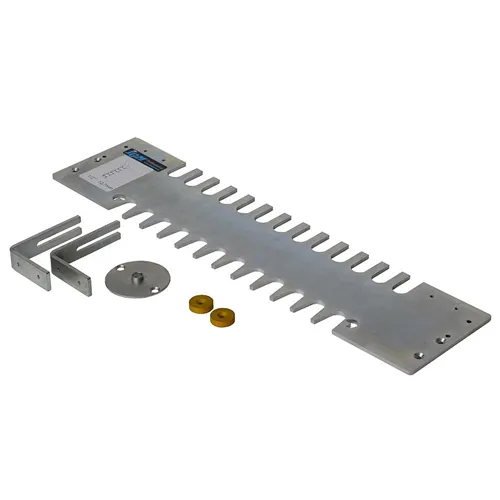

Standaarduitrusting
- Omkeerbare stalen mal voor doorlopende zwaluwstaartverbinding 12,7 mm
- Volgbus 11,1 mm
- Volgbus D15,8 x 4 mm
- Gele positioneringsaanslagen
Benodigde frezen (niet inbegrepen)
- IGM M100-08081 HW D8 x 25 mm, 8 mm schacht — voor recht frezen
- IGM M118-12981 HW zwaluwstaart D12,7 x 20,6 mm, 8° hoek, 8 mm schacht — voor conisch frezen
Technische specificaties
| Verbinding Type |
Doorlopende zwaluwstaartverbinding 12,7 mm |
| Compatibiliteit |
IGM FD300 en FD600 mal |
| Vorm |
Omkeerbaar, staal |
| Bus inbegrepen 1 |
11,1 mm |
| Bus inbegrepen 2 |
D15,8 x 4 mm |
| Aanslag inbegrepen |
Ja (geel) |
| Frees 1 vereist |
IGM M100-08081 HW D8 x 25 mm, 8 mm schacht |
| Snijtang 2 vereist |
IGM M118-12981 HW zwaluwstaart D12,7 x 20,6 mm, 8°, 8 mm schacht |
Veelgestelde vragen
Wat is een doorlopende zwaluwstaartverbinding en hoe verschilt deze van een halfblinde zwaluwstaartverbinding?

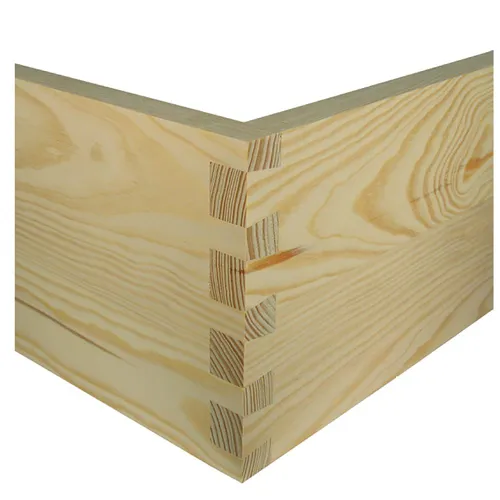

Een doorlopende zwaluwstaartverbinding is een verbinding waarbij de verbinding aan beide zijden van het werkstuk zichtbaar is. Deze wordt gebruikt voor meubels, dozen en decoratieve containers waar de verbinding deel uitmaakt van het ontwerp. De halfblinde zwaluwstaartverbinding, die is inbegrepen in de FD300-mal, is vanaf de voorkant onzichtbaar en is de standaardkeuze voor lades. De twee verbindingen vereisen verschillende mallen en frezen.
Waarom zijn er twee verschillende frezen nodig voor de FD3170?
De doorlopende zwaluwstaartverbinding vereist twee aparte sneden: de eerste snijdt de rechte groef met de M100-08081 D8 mm vingerfrees, de tweede snijdt het taps toelopende zwaluwstaartprofiel met de M118-12981 D12,7 mm 8° frees. De mal van de FD3170 is omkeerbaar, zodat beide sneden met hetzelfde gereedschap kunnen worden uitgevoerd. De malzijde, frees en bus kunnen tussen de bewerkingen worden verwisseld.
Zijn beide bussen bij de FD3170 inbegrepen?
Ja. De FD3170 wordt geleverd met beide benodigde bussen: de 11,1 mm bus voor de rechte freesbewerking en de D15,8 x 4 mm bus voor de zwaluwstaartfreesbewerking. Wie de FD300-mal al bezit, heeft de 15,8 mm bus er al bijgeleverd. De FD3170 bevat deze bus voor de volledigheid.
Werkt de FD3170 met zowel de FD300 als de FD600?
Ja, de FD3170-mal is compatibel met zowel de IGM FD300 (305 mm) als de FD600-mal. Hij kan zonder aanpassingen op de bestaande constructie worden gemonteerd.
Kan ik de FD3170 combineren met andere optionele mallen op dezelfde FD300-mal?
Ja. De optionele IGM-mallen voor de FD300 zijn uitwisselbaar: FD3080 voor 8 mm vingerverbindingen, FD3130 voor 12,7 mm vingerverbindingen en FD3170 voor 12,7 mm doorlopende zwaluwstaartverbindingen. Elk sjabloon kan snel worden gemonteerd en gedemonteerd op dezelfde stalen constructie als de mal. Neem contact op met Krollit voor beschikbaarheid en prijzen van alle compatibele sjablonen.
