De Bernardo HPS 60 hydraulische profielschaar biedt een ponskracht van 60 ton, een boorcapaciteit van Ø 25 mm op 16 mm dikte (uitbreidbaar tot Ø 50 mm met accessoires), het snijden van vlak staal tot 16 × 330 mm, 90° hoekprofielen van 125 × 125 × 12 mm, ronde staven van Ø 45 mm en vierkante staven van 40 × 40 mm, een 4 kW motor, 8 slagen/min. Geïntegreerd inkepingsstation tot 16 mm. Gewicht 1.600 kg. Gemaakt in Oostenrijk, gedistribueerd in Italië door Krollit als officiële Bernardo-distributeur sinds 2007.
-
Ponskracht: 60 ton
-
Standaard boren: Ø 25 mm op 16 mm dikte
-
Plaatsnijden: 16 × 330 mm
-
Hoekprofielsnijden (90°): 125 × 125 × 12 mm
-
Bedieningsstations: Boren, plaatsnijden, profielsnijden, staafsnijden, inkepingen maken
-
Motor: 4 kW – 400V driefase
-
Gewicht: 1.600 kg
Wie gebruikt de HPS 60 en waarvoor

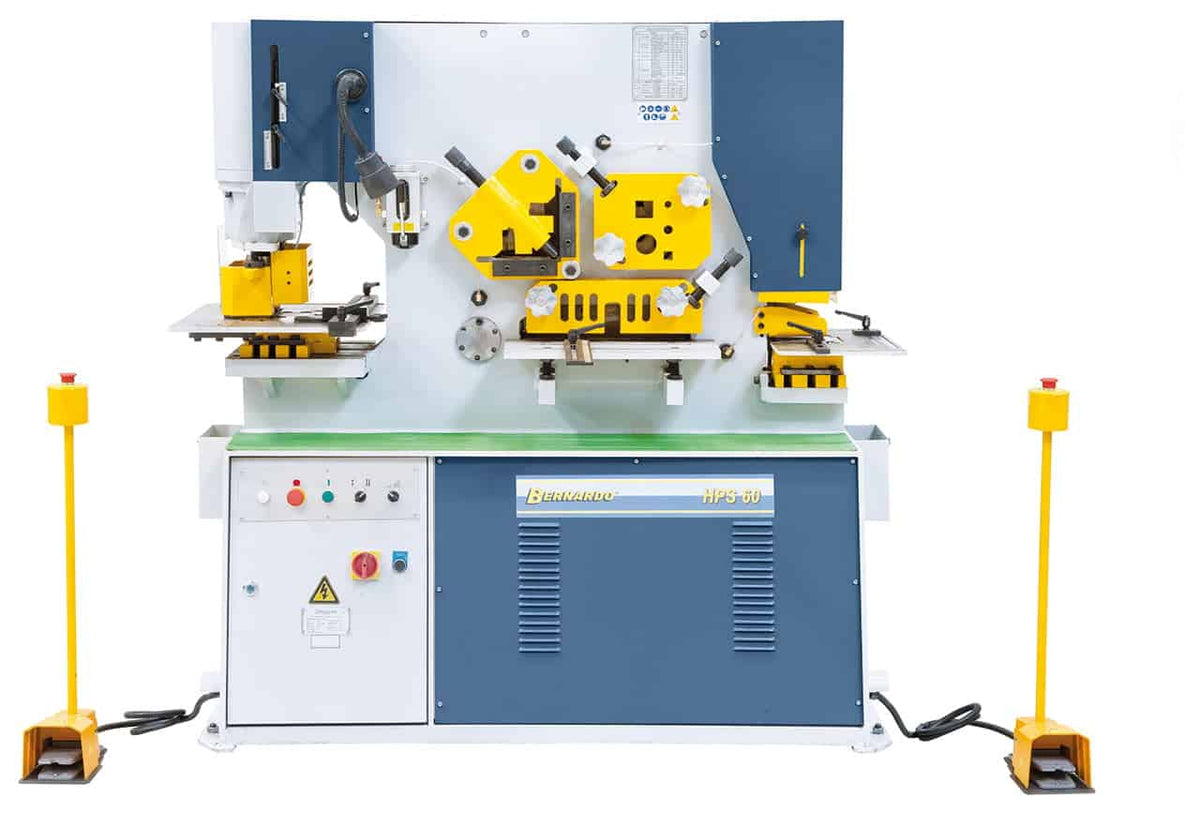

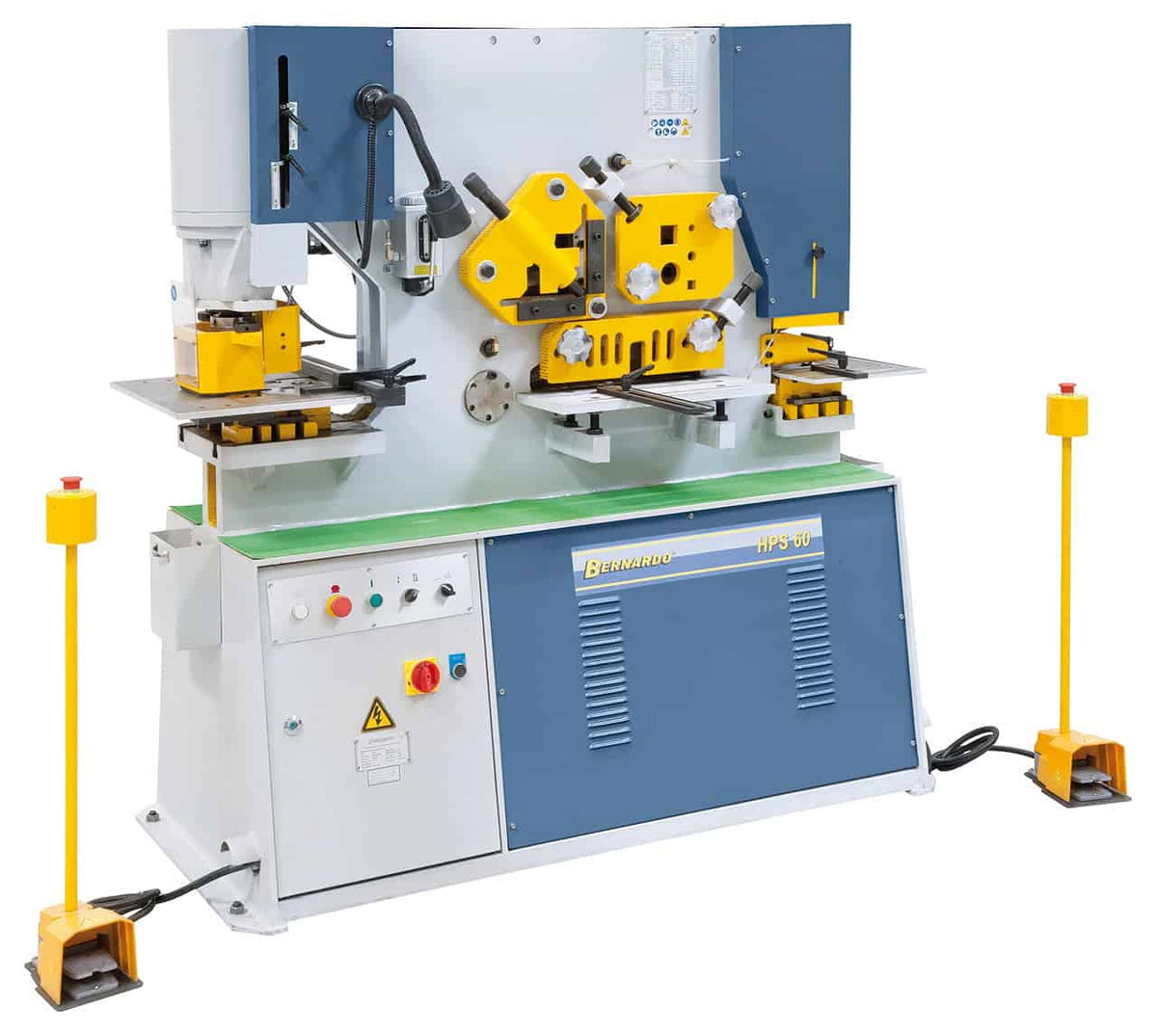

De Bernardo HPS 60 is de instapmodel, professionele multifunctionele hydraulische profielschaar in het Bernardo HPS (Hydraulische Profielscharen) assortiment. Hij combineert vijf bewerkingsstations in één machine: ponsen, vlak snijden, hoeksnijden, rond- en vierkantstaal snijden en rechthoekig/driehoekig inkepingen maken. De ponskracht van 60 ton is ontworpen voor standaardgaten tot Ø 25 mm op een dikte van 16 mm, uitbreidbaar tot Ø 50 mm met optionele accessoires. In klantwerkplaatsen wordt Krollit gekozen door kleine tot middelgrote metaalbewerkingsbedrijven, ambachtelijke smeden, hekwerkplaatsen en onderhoudsbedrijven die liever vijf verschillende processen combineren in één compacte machine dan vijf aparte gereedschappen aan te schaffen.
De plaats van de HPS 60 in het Bernardo-assortiment
Binnen het HPS-assortiment neemt de HPS 60 de instappositie in: daaronder bevindt zich de HPS 45 (45 ton, 1.000 kg) voor werkplaatsen met een bescheidener vermogen, en daarboven de HPS 90 (90 ton, 2.500 kg) voor zware industriële toepassingen met een boorcapaciteit tot Ø 30 mm op 20 mm. De keuze tussen de HPS 45, 60 en 90 hangt af van de typische werkzaamheden in de werkplaats: de maximaal te boren diktes, de maximale afmetingen van hoekprofielen en de bewerkingsfrequentie. De HPS 60 met 60 ton dekt de overgrote meerderheid van de lichte en middelzware timmerwerkzaamheden. Alle HPS-machines delen dezelfde multifunctionele filosofie en vijf stations; de maximale capaciteit van elk station varieert.
Krollit Logistiek en Ondersteuning
Bernardo verzendt binnen 5-9 werkdagen (7 dagen in het zuiden). Bij een lading van 1600 kg is geschikt hijsmateriaal (vorkheftruck of kraan) vereist voor het lossen. Controleer vóór levering of de werkplaats bereikbaar is. Originele Bernardo vervangingsbladen, ponsen, matrijzen en accessoires zijn uit voorraad leverbaar en worden binnen 3-5 werkdagen verzonden. Klantenservice in het Italiaans is beschikbaar.
Voor wie is de HPS 60 bedoeld?
| Profiel |
Compatibiliteit |
Reden |
| Gepassioneerde hobbyist |
Niet gespecificeerd |
Industriële machine, geschikt voor professioneel gebruik. De kosten, het gewicht (1600 kg) en de 400V driefasenvoeding maken hem ongeschikt voor hobbygebruik.
|
| Kleine/middelgrote timmerwerkplaatsen (tot 5 medewerkers)
| Aanbevolen
| De vijf bedieningsstations combineren processen die anders aparte apparatuur zouden vereisen in één machine. De kracht van 60 ton is voldoende voor standaard timmerwerk aan profielen en platen tot 16 mm.
|
| Zware industriële productie
| Geschikt |
Voor diktes boven 16 mm of hoekprofielen groter dan 125 × 125 × 12 mm, overweeg de HPS 90 met 90 ton. De HPS 60 is ontworpen voor standaard dagelijkse werkzaamheden, niet voor continue zware industriële cycli.
|
Niet geschikt voor: toepassingen met boordieptes van meer dan 16 mm in de standaardmodus (overweeg de HPS 90); bewerking van roestvrij staal of speciale hoogsterkte staalsoorten (specifieke maatvoering vereist, neem contact op met Krollit); warm smeden of dieptrekken (machine speciaal voor koud snijden en ponsen).
Ponscapaciteit
| Specificatie |
Waarde |
| Ponskracht |
60 ton |
| Maximale boordikte |
16 mm |
| Standaard gatdiameter |
25 mm |
| Maximale gatdiameter (met optionele accessoires) |
50 mm |
| Ponsslag |
80 mm |
| Slagen/min (20 mm) slag) |
8 cpm |
| Cwan hals |
300 mm |

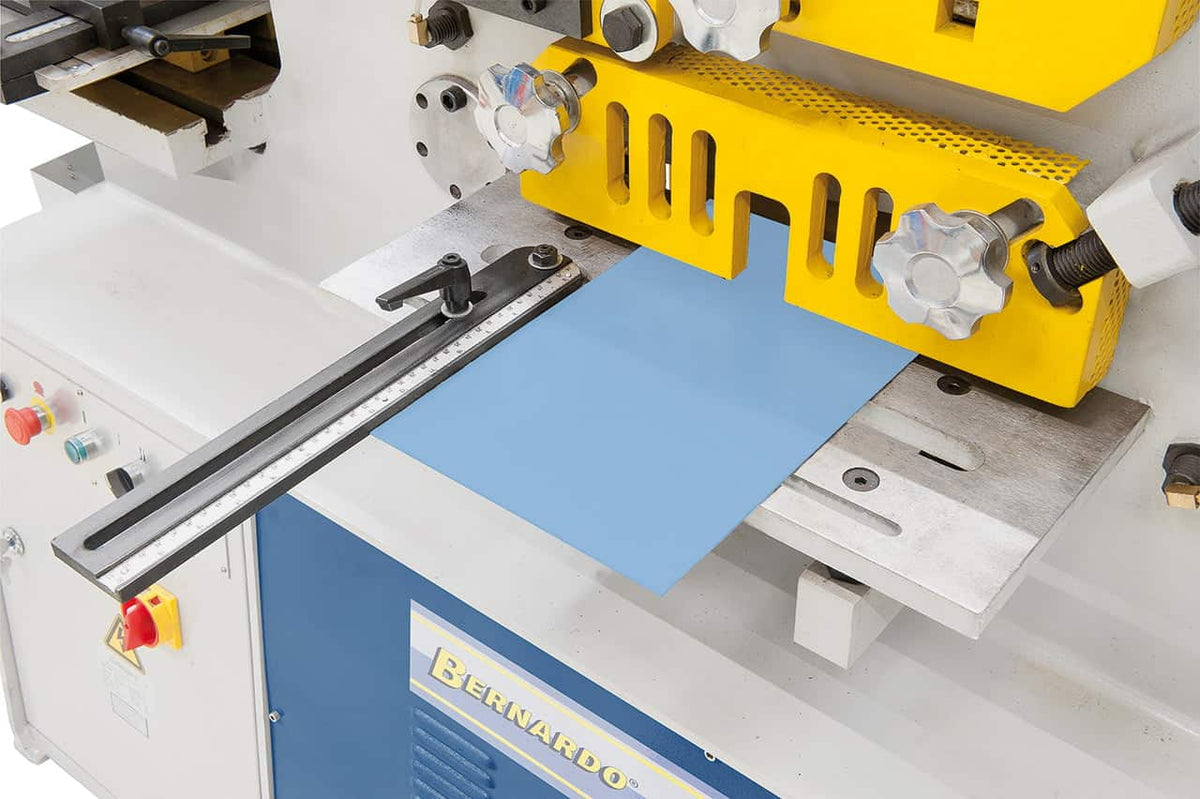

Snijcapaciteit staalplaat
| Specificatie |
Waarde |
| Max. stalen platen |
16 × 330 mm |
| Lengte van de bladen |
410 mm |

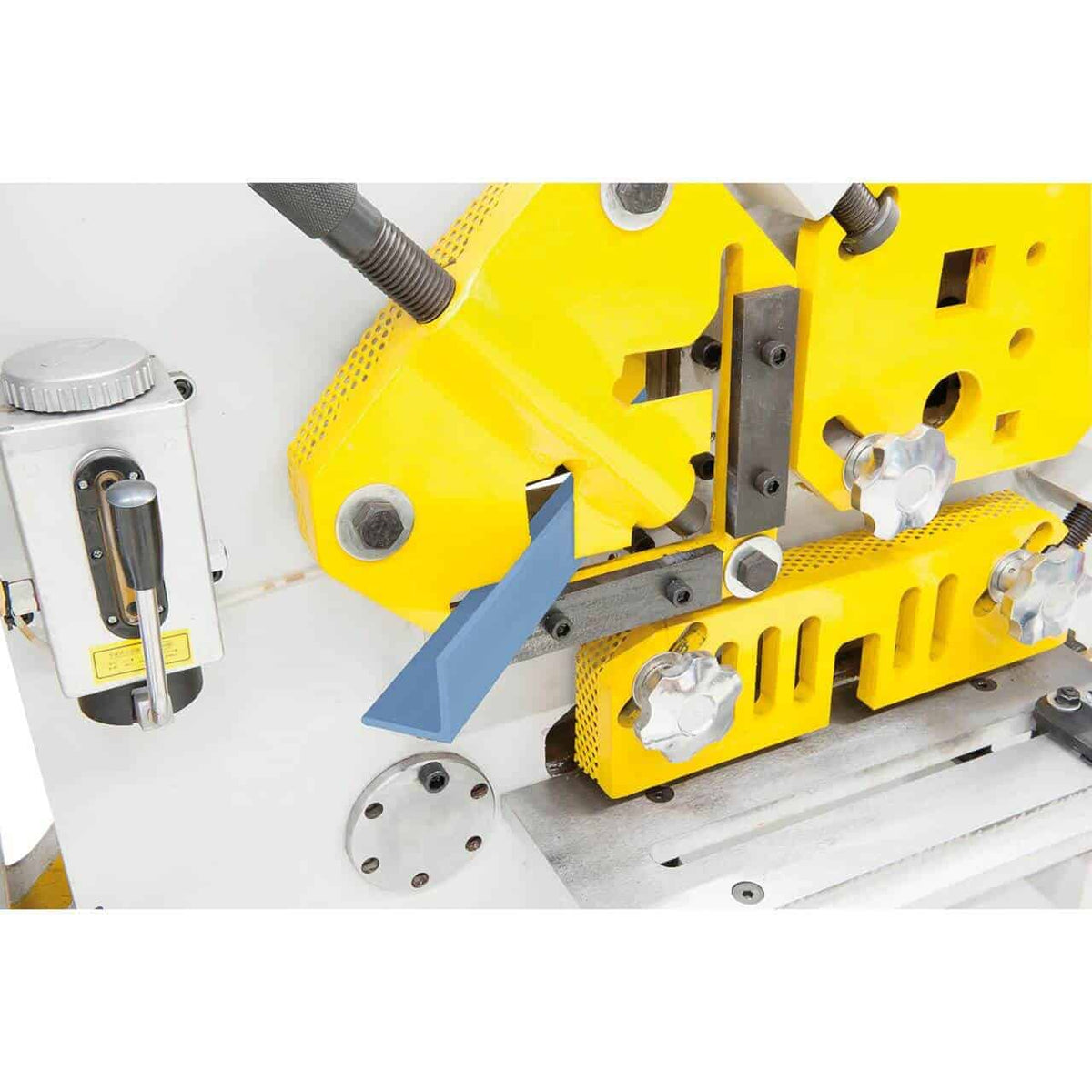

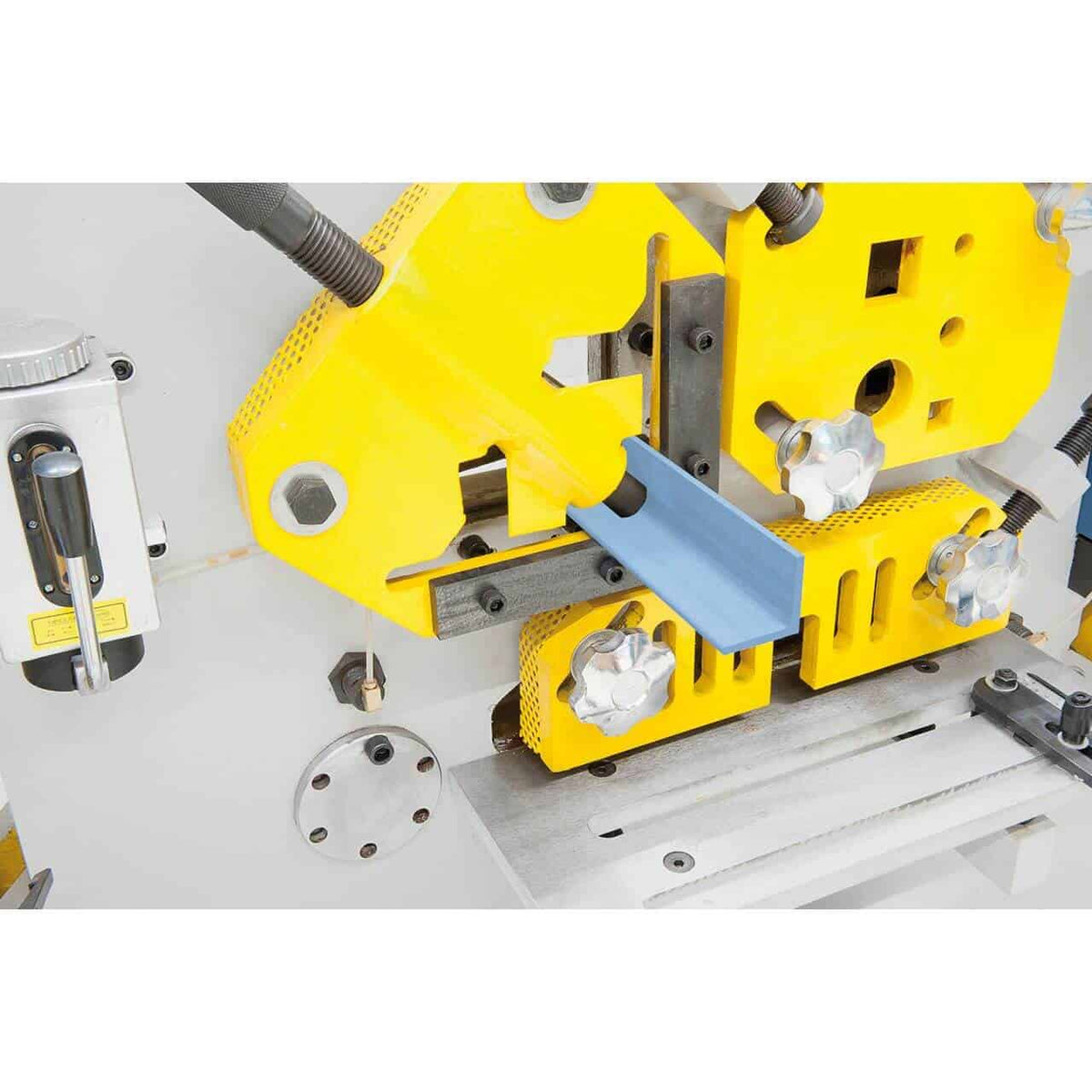

Snijcapaciteit hoekprofielen
| Specificeren |
Waarde |
| 90° hoekprofielen |
125 × 125 × 12 mm |
| 45° hoekprofielen |
50 × 50 × 5 mm |
| U/I-profielen (optioneel) |
126 × 53 × 5,5 mm / 126 × 74 × 5 mm |
| T-profielen (optioneel) |
125 × 125 × 12 mm / 60 × 60 × 8 mm |

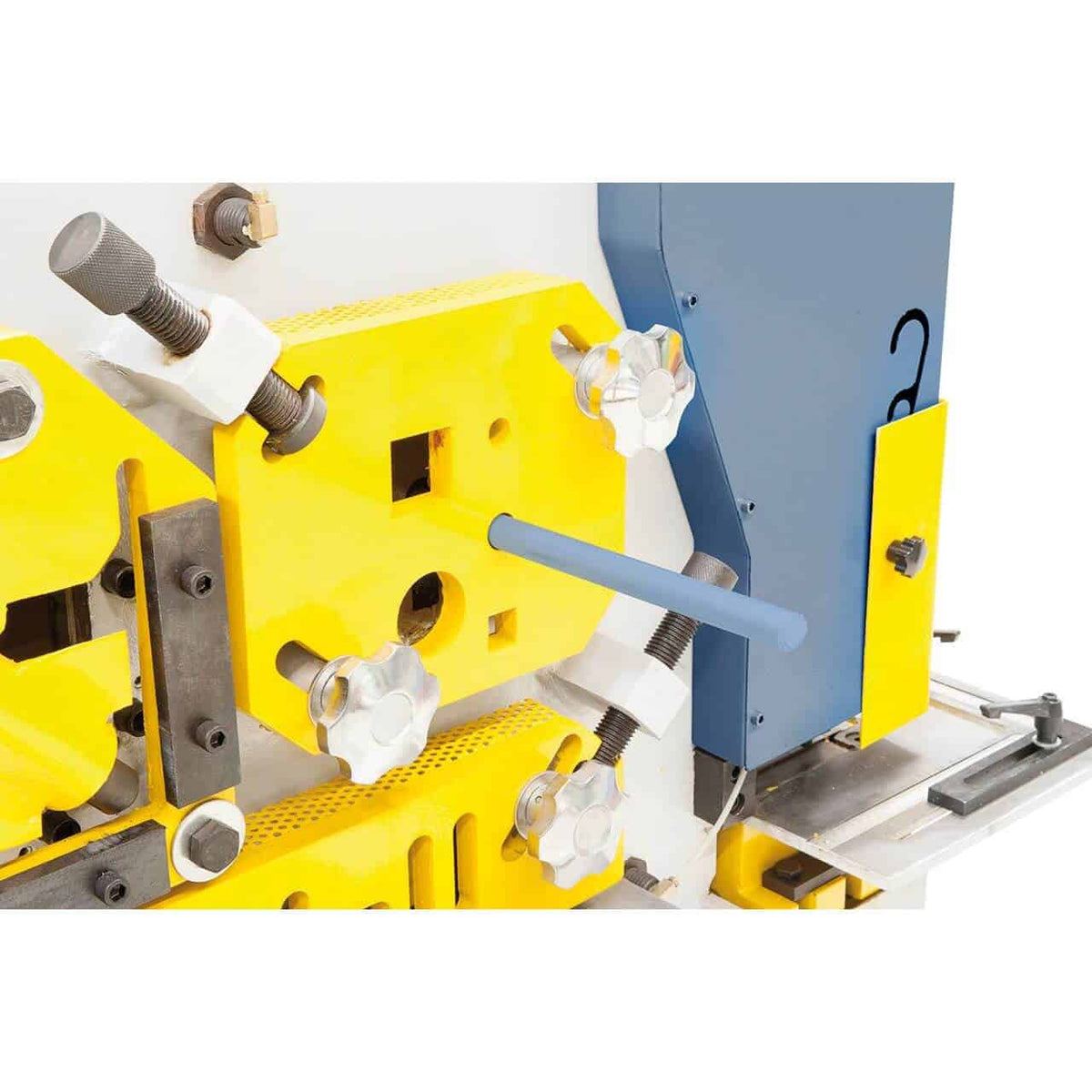

Snijcapaciteit voor staven
| Specificeren |
Waarde |
| Ronde staven |
Ø 45 mm |
| Vierkante staven |
40 × 40 mm |
Station carving
| Specificeren |
Waarde |
| Maximale inkepingsdikte |
16 mm |
| Rechthoekige gravure |
57 × 100 mm |
| Driehoekige gravure |
5 × 5 × 7,5 mm |
Motor en vermogen voeding
| Specificeren |
Waarde |
| Motor |
4 kW |
| Vermogen |
400V – 50Hz – driefase |
Afmetingen en gewicht
| Specificeren |
Waarde |
| Afmetingen machine (L × B × H) |
1.640 × 730 × 1.770 mm |
| Nettogewicht |
1.600 kg |
Werkhoogtes
| Specificatie |
Waarde |
| Ponswerkhoogte |
970 mm |
| Plaatwerkhoogte |
930 mm |
| Staafwerkhoogte |
1.185 mm |
| Sleufwerkhoogte |
910 mm |
Conformiteit
| Specificatie |
Waarde |
| Markering |
CE |
| Richtlijn |
Machinerichtlijn 2006/42/EG |
Standaarduitrusting
- HPS 60 Hydraulische schaar met vijf geïntegreerde bedieningsstations
- Gebruiksaanwijzing en onderhoudshandleiding
- Geïntegreerde standaard veiligheidsset
Veelgestelde vragen
vragen
Kan ik plaatmetaal bewerken met de HPS 60?
De HPS 60 is ontworpen voor constructiestaalprofielen en -platen, niet voor dun plaatmetaal. Voor plaatmetaal kunt u beter een speciale guillotineschaar overwegen (Bernardo CSM-serie of vergelijkbaar).
De vlakke snede van de HPS 60 is geoptimaliseerd voor diktes van 5-16 mm, typisch voor metaalbewerking. Voor dun plaatmetaal (1-3 mm) is de bladgeometrie van de HPS 60 niet geschikt: deze produceert een onzuivere snede met bramen. Voor gemengde bewerking van plaatmetaal en profielen wordt een aparte guillotineschaar voor plaatmetaal aanbevolen.
Welke stroomvoorziening heeft het apparaat nodig en wat is het stroomverbruik?
De HPS 60 heeft een 400V driefasenstroomvoorziening nodig met een 4 kW motor. Vereist een aparte industriële lijn met adequate beveiliging door een stroomonderbreker.
Het stroomverbruik van 4 kW vereist installatie in een industriële verdeelkast. Voor werkplaatsen die al zijn uitgerust met andere professionele machines (persen, draaibanken, freesmachines), kan de HPS 60 eenvoudig worden toegevoegd aan de bestaande lijn. Voor werkplaatsen met alleen eenfasige of driefasige huishoudelijke stroom kan de HPS 60 niet worden geïnstalleerd: een commerciële/industriële meter is vereist.
Kan ik gaten groter dan Ø 25 mm maken?
Ja, met optionele accessoires (speciale matrijs en pons) neemt de capaciteit toe tot Ø 50 mm. De standaard nominale capaciteit is Ø 25 mm bij een dikte van 16 mm.
Het vergroten van de gatdiameter vermindert de maximaal bewerkbare dikte evenredig: voor gaten Ø 30-40 mm wordt de maximale dikte gereduceerd tot 12-14 mm; Voor gaten met een diameter van 50 mm daalt de maximale dikte doorgaans tot 8-10 mm. Originele Bernardo vervangingsponsen en -matrijzen zijn uit voorraad leverbaar en worden binnen 3-5 werkdagen verzonden.
Hoeveel werkplaatsruimte heeft de machine nodig?
De afmetingen van de machine zijn 1640 × 730 × 1770 mm. De minimaal aanbevolen werkruimte voor standaardbewerkingen is 4 × 3 m, inclusief ruimte voor het hanteren van lange profielen tijdens het snijden.
De machinebreedte van 1640 mm moet worden geïntegreerd met de ruimte voor het hanteren van de werkstukken: voor profielen van 6 meter (standaardlevering) is een invoerruimte van minimaal 7 meter nodig. De werkhoogtes variëren per station (910-1185 mm) en zijn allemaal ergonomisch ontworpen voor staande operators.
Hoeveel bewerkingen per minuut kan ik uitvoeren?
8 slagen/min met een zuigerslag van 20 mm. De werkelijke capaciteit is afhankelijk van de tijd die nodig is om het werkstuk te positioneren: bij repetitieve bewerkingen op voorgemarkeerde werkstukken worden 4-6 effectieve bewerkingen per minuut bereikt.
De snelheid van 8 slagen/min is ontworpen voor continu intensief gebruik zonder oververhitting van het hydraulische systeem. Voor taken die snellere cycli vereisen (serieproductie met automatische positioneerders) kunt u hydraulische scharen met servobesturing en CNC-positionering overwegen, die zich doorgaans in een hogere prijsklasse bevinden.
