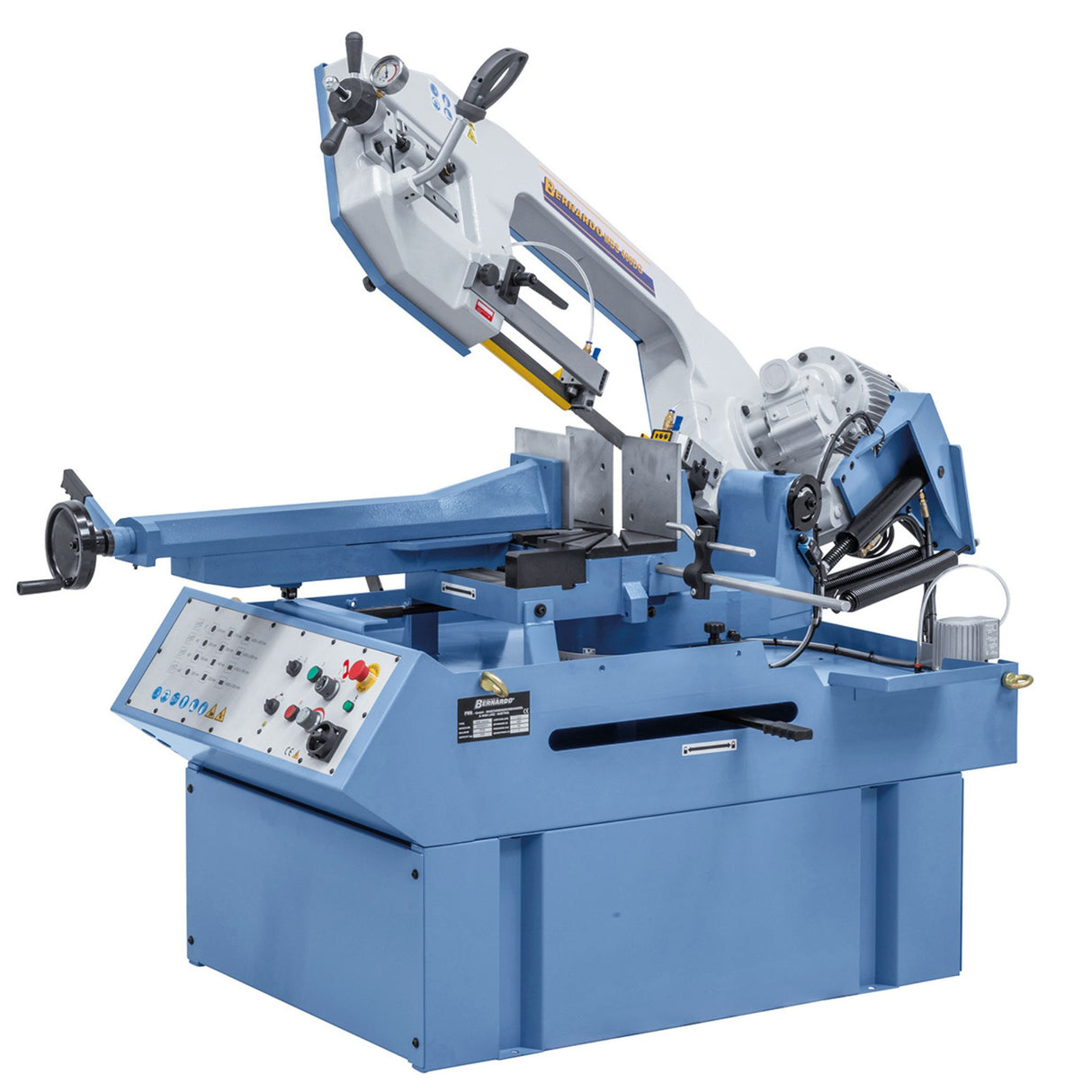

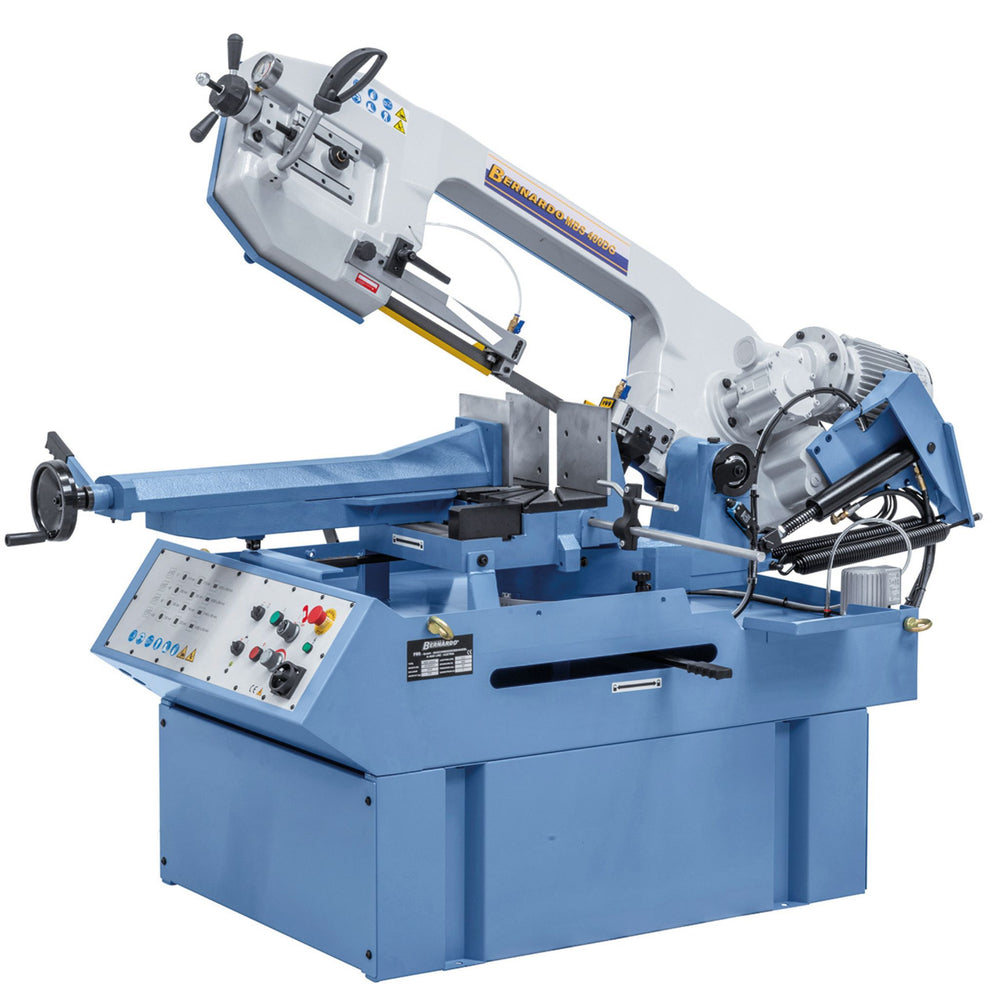

Bernardo MBS 400 DG is een horizontale dubbelverstek-lintzaag voor professioneel gebruik, met zwenkbare zaagbeugel voor verstekzaagsneden van -45° tot +60°, snijcapaciteit Ø 315 mm bij 90°, motor 2,2 kW (S1) en voeding 400 V driefasig. Torsievrije zaagbeugel van nodulair gietijzer, hydraulische cilinder voor gecontroleerd neerlaten en geïntegreerde koelmiddelpomp. Gemaakt in Oostenrijk. In Italië gedistribueerd door Krollit, officieel Bernardo-distributeur sinds 2007.
- Zwenkbereik beugel: van -45° (links) tot +60° (rechts)
- Snijcapaciteit rond 90°: Ø 315 mm
- Snijcapaciteit vlak 90°: 400 x 250 mm
- Zaagband: 3.460 x 34 x 1,1 mm
- Snijsnelheden: 35 / 70 m/min
- Motorafgegeven vermogen S1 (continu 100%): 2,2 kW
- Motoropgenomen vermogen S6 (40%): 3,0 kW
- Voeding: 400 V driefasig
- Koelmiddelpomp: 100 W
- Instelbare hydraulische cilinder voor neerlaten
- Gewicht: ca. 550 kg
Wie gebruikt de Bernardo MBS 400 DG en waarvoor
Een machine ontworpen voor staalconstructeurs, werkplaatsen voor machinebouw en metaalbedrijven die profielen, buizen en massief materiaal in staal, roestvast staal en gereedschapsstaal zagen. De zwenkbare beugel van -45° tot +60° maakt dubbelverstekzaagsneden mogelijk zonder het werkstuk te herpositioneren: je zwenkt de beugel, de band blijft dezelfde. De twee snijsnelheden (70 m/min voor zacht staal, 35 m/min voor hard staal en roestvast staal) en de geïntegreerde koelmiddelpomp beschermen de band bij lange zaagsneden. De instelbare hydraulische cilinder regelt de steundruk voor gelijkmatig contact.
Logistiek en ondersteuning Krollit
Verzending 5–9 werkdagen (7 dagen voor de zuidelijke regio's). Voor machines boven 200 kg, levering op de begane grond met laadklep inbegrepen. Technische ondersteuning in het Italiaans beschikbaar gedurende de hele levensduur van het product op +39 0825-1494022. Originele Bernardo-onderdelen verkrijgbaar uit het Krollit-magazijn, Monteforte Irpino (AV).
Voor wie is de Bernardo MBS 400 DG
| Profiel | Geschiktheid | Reden |
|---|
| Staalconstructie | Geschikt | Verstekzaagsneden -45°/+60° op profielen zonder herpositioneren |
| Machinebouw | Geschikt | Capaciteit Ø 315 mm en twee snelheden voor staal, roestvast staal, gereedschapsstaal |
| Metaalbewerking en serieproductie | Geschikt | Snelspanklem en hydraulisch neerlaten voor herhaalde zaagsneden |
| Hobbyist met eenfasig net | Niet geschikt | Voeding 400 V driefasig, niet aansluitbaar op 230 V eenfasig |
Niet geschikt voor: gebruikers zonder 400 V driefasige aansluiting en zonder de ruimte voor een machine van ongeveer 550 kg, en voor het zagen van zeer harde materialen buiten de vermelde capaciteiten zonder een speciale zaagband.
Technische specificaties
Snijcapaciteit
| Snede rond/vierkant 90° | Ø 315 mm / 270 x 270 mm |
| Snede vlak 90° | 400 x 250 mm |
| Snede rond/vierkant 45° rechts | Ø 280 mm / 280 x 280 mm |
| Snede vlak 45° rechts | 300 x 280 mm |
| Snede rond/vierkant 45° links | Ø 250 mm / 220 x 220 mm |
| Snede vlak 45° links | 280 x 200 mm |
| Snede rond/vierkant 60° rechts | Ø 180 mm / 140 x 140 mm |
| Werkhoogte | 870 mm |
Zaagband en snelheid
| Afmetingen zaagband | 3.460 x 34 x 1,1 mm |
| Snijsnelheden | 35 / 70 m/min |

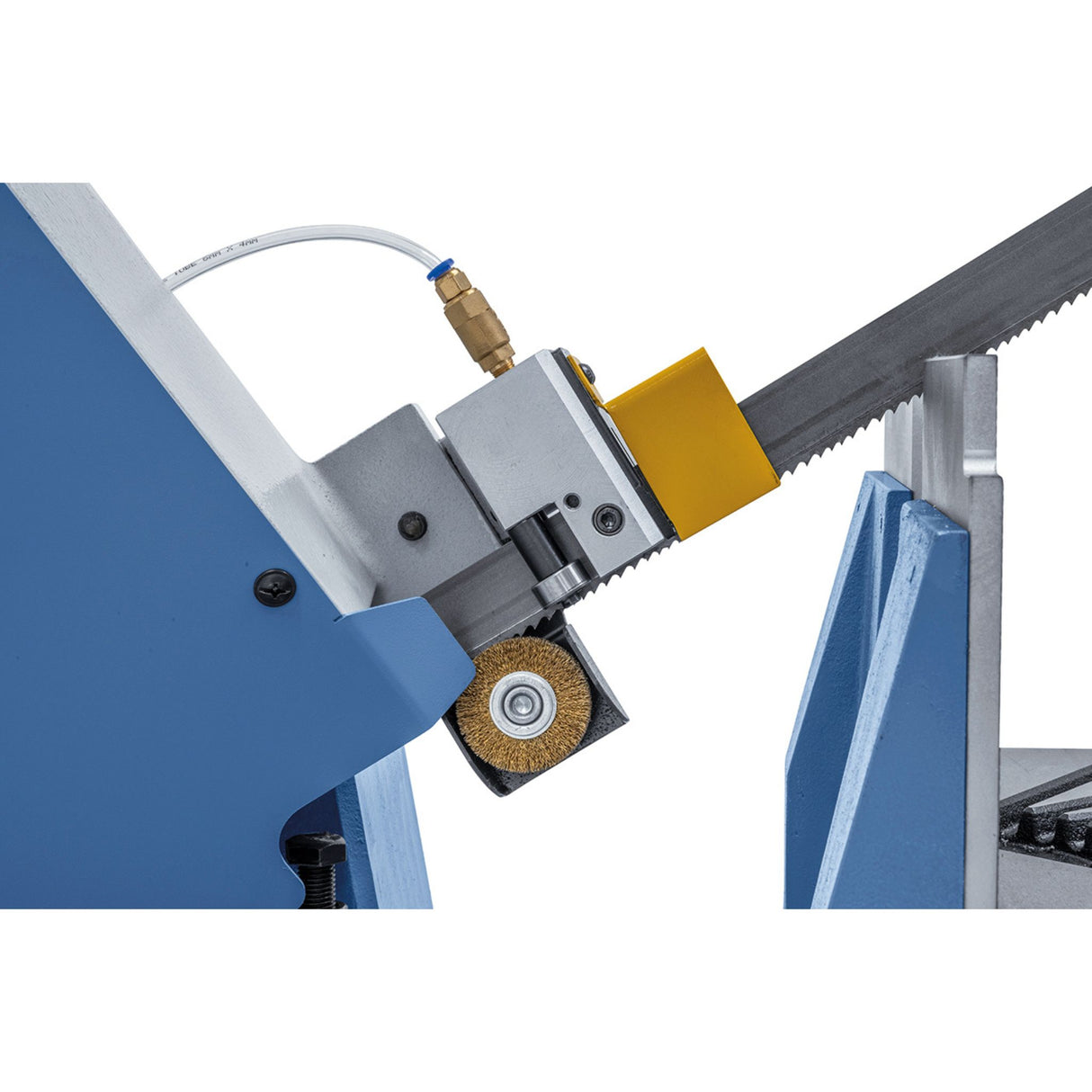

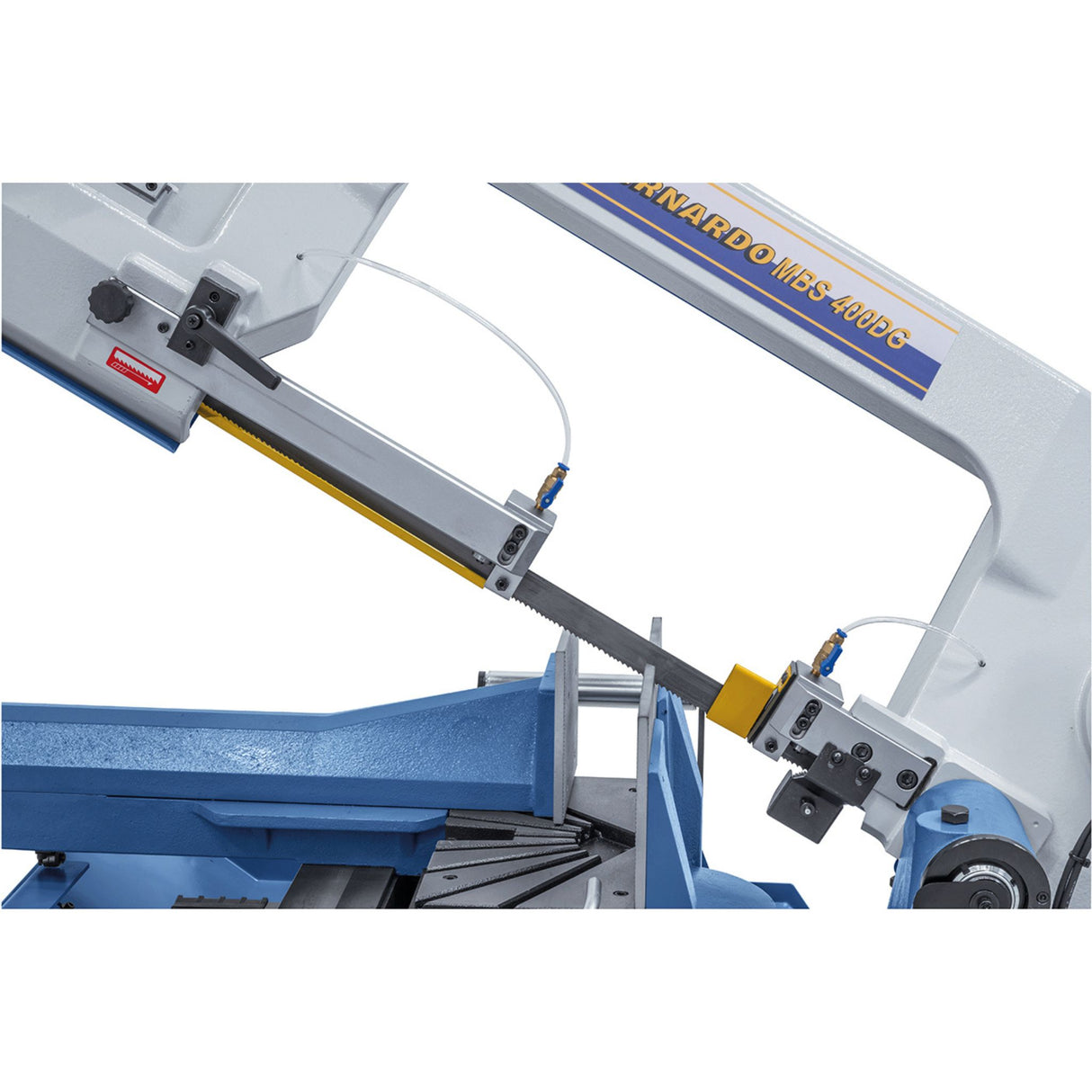

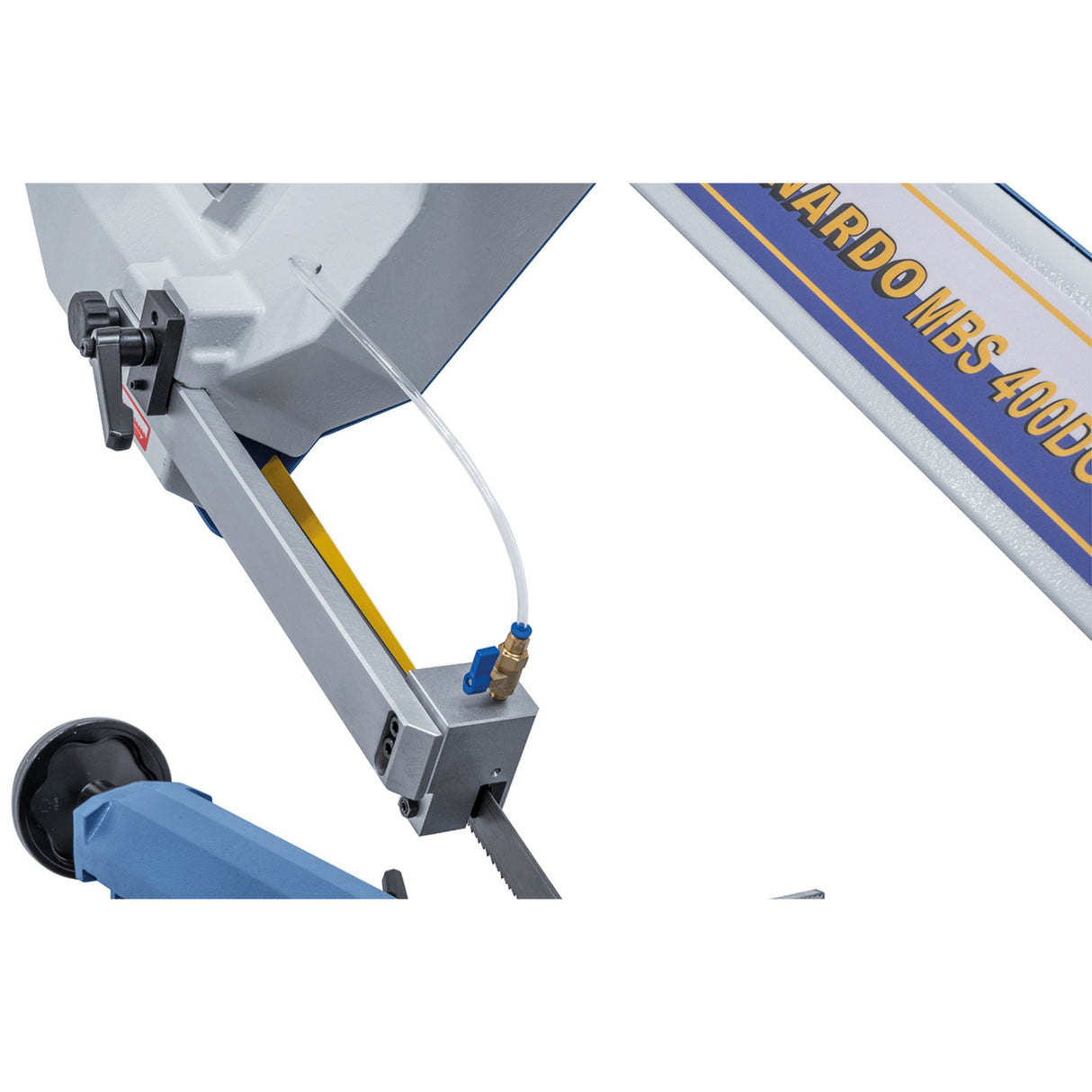

| Bandgeleiding | Gecombineerd rollen- en kaaksysteem met hardmetalen inzetstukken |
Beugel en zaagsysteem

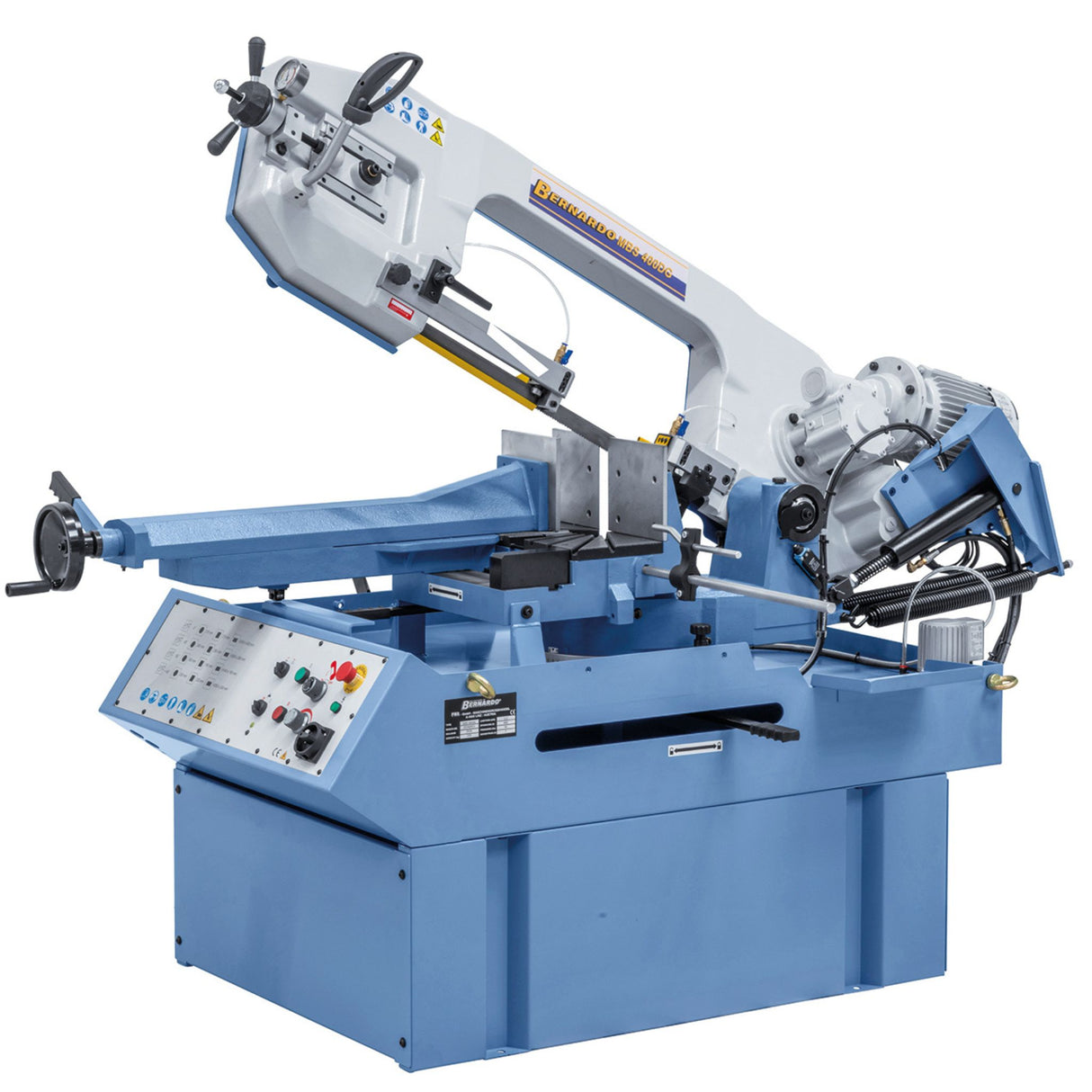

| Zwenkbereik beugel | Van -45° (links) tot +60° (rechts) |
| Materiaal beugel | Torsievrij nodulair gietijzer |

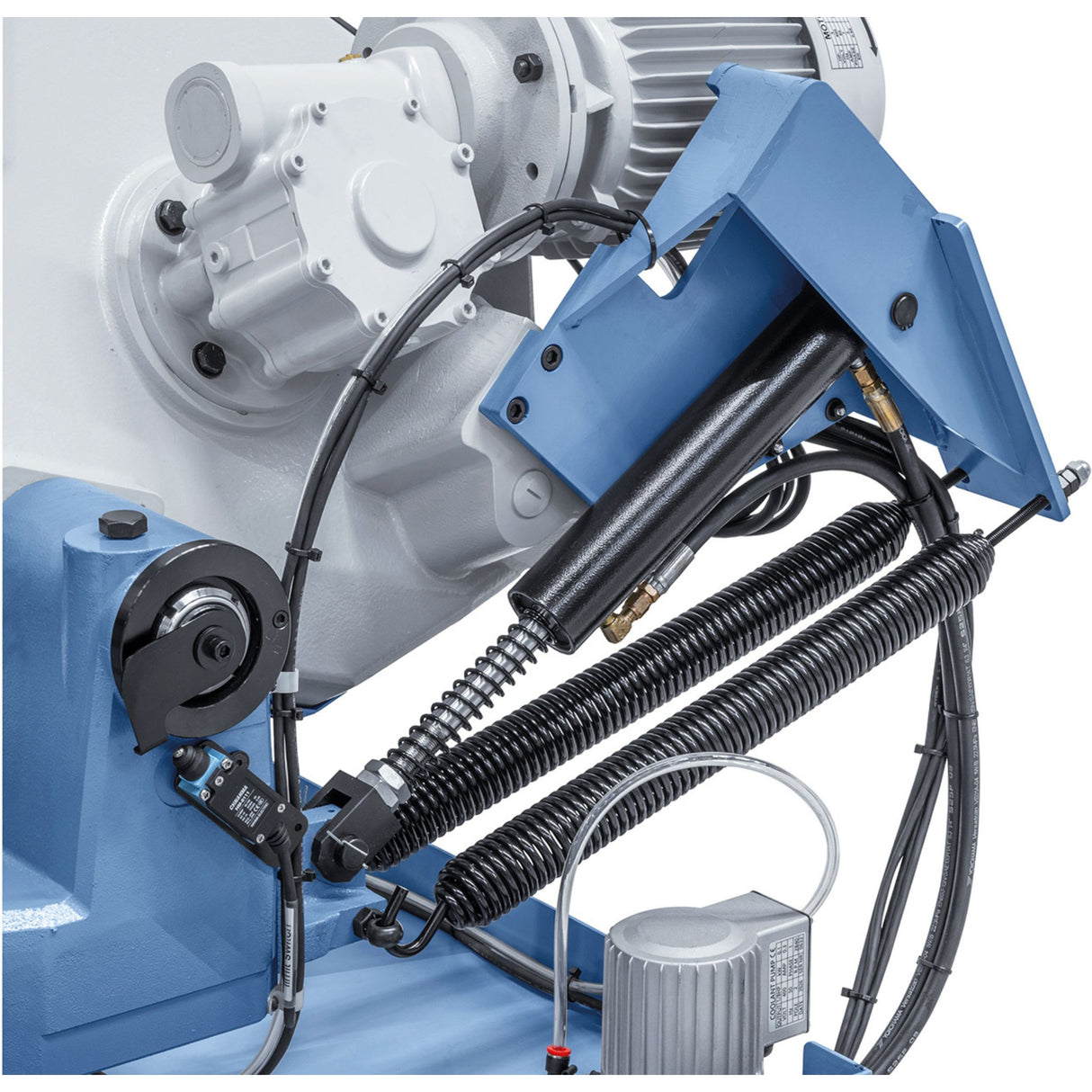

| Hydraulische cilinder | Instelbaar voor gecontroleerd neerlaten |

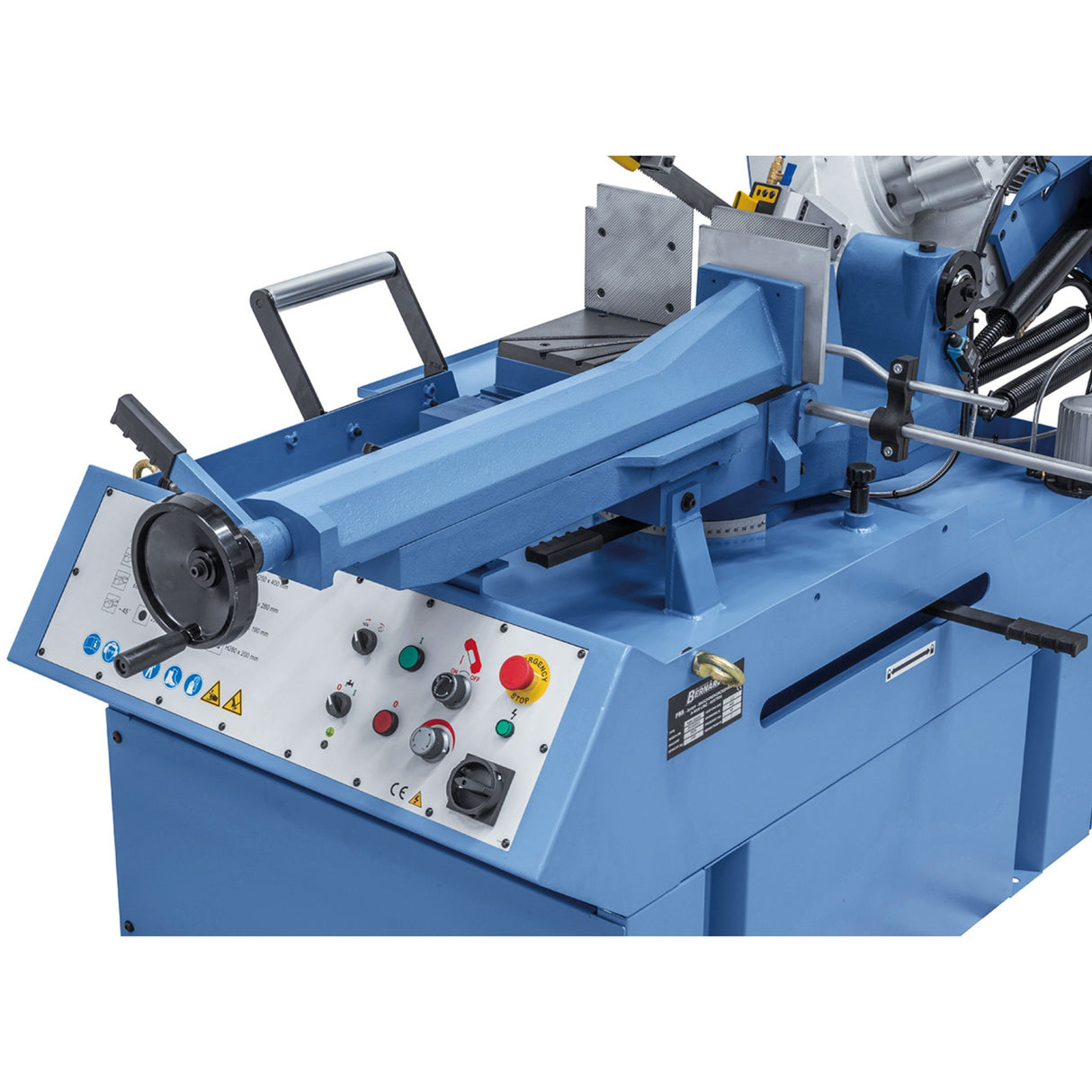

| Klem | Gietijzer, met snelontgrendeling |
| Koelmiddelpomp | 100 W |
Motor en voeding
| Motorafgegeven vermogen S1 (continu 100%) | 2,2 kW |
| Motoropgenomen vermogen S6 (40%) | 3,0 kW |
| Spanning | 400 V driefasig |
| Motorbeveiliging | Thermische schakelaar |
| Automatische uitschakeling einde snede | Ja |
Afmetingen en gewicht
| Afmetingen (LxDxH) | 2.150 x 1.400 x 1.420 mm |
| Gewicht | ca. 550 kg |
| Artikelnummer | 04-1721 |
Standaarduitrusting
- Zaagband 3.460 x 34 x 1,1 mm (voorgemonteerd)
- Verstelbare werkstukaanslag
- Onderstel

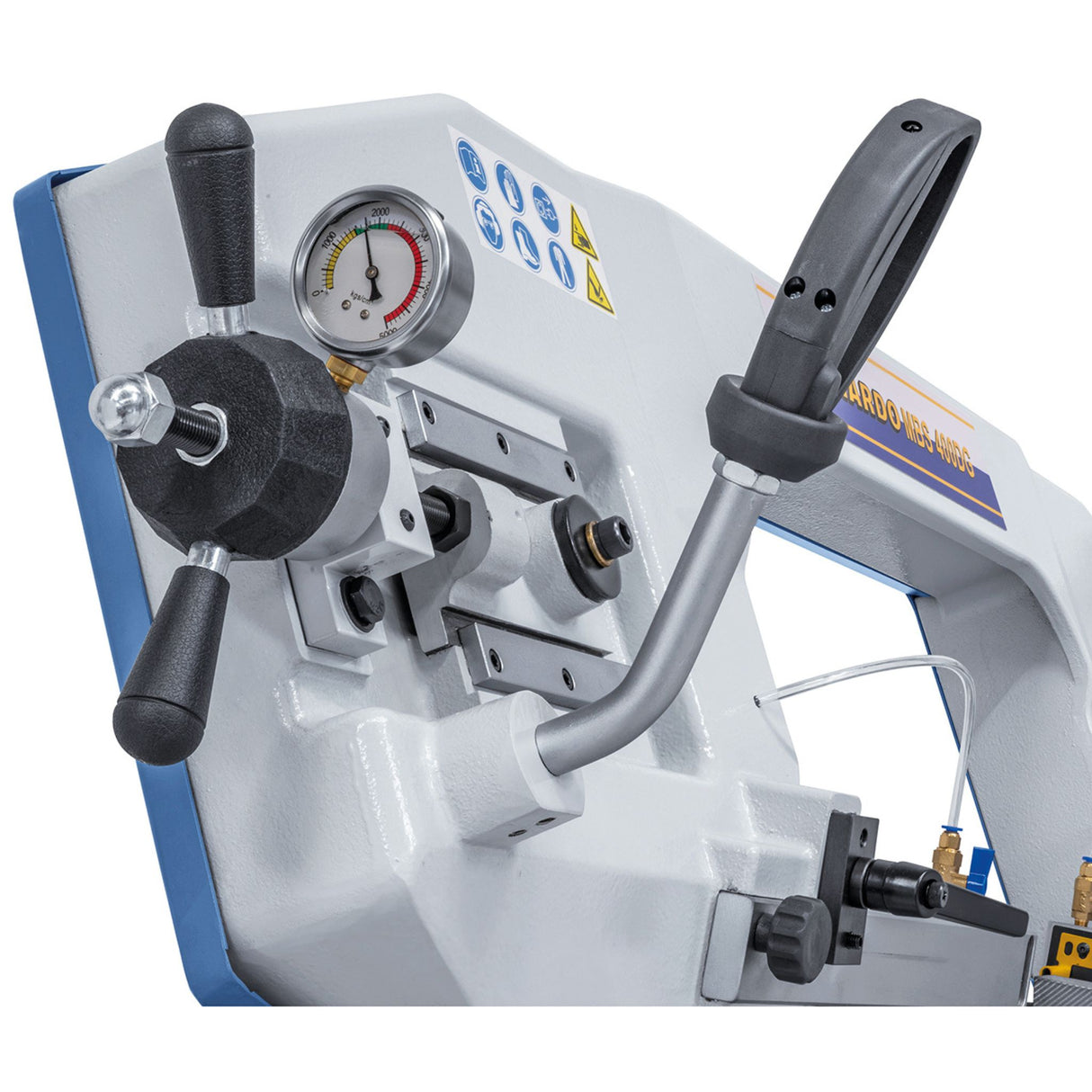

- Manometer voor bandspanning
- Bandgeleiding met hardmetalen inzetstukken

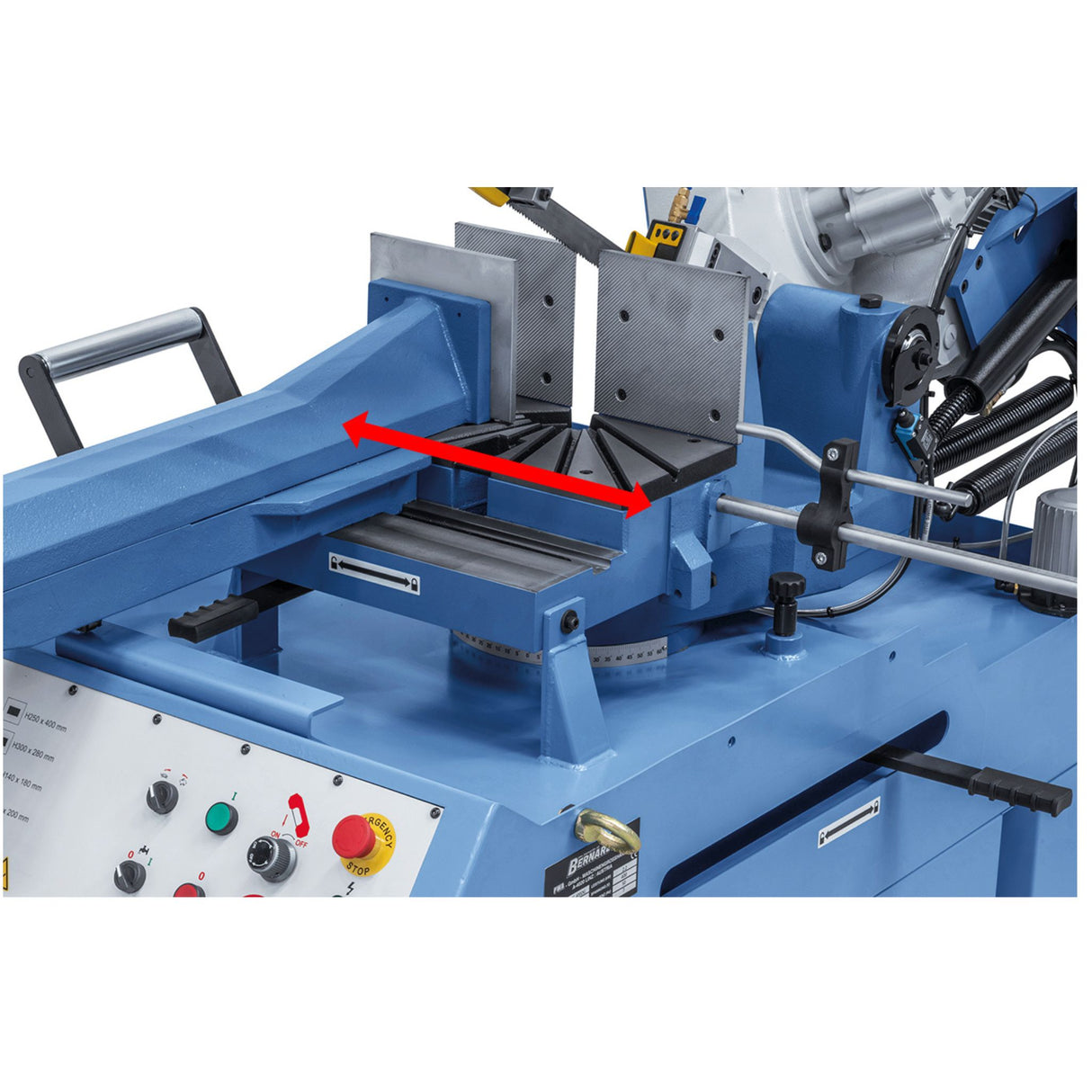

- Snelspanklem
- Koelsysteem (pomp + tank)
- Hydraulische neerlaatcilinder
- Motorbeveiligingsschakelaar
- Automatische uitschakeling einde snede
- CE-certificaat
- Bernardo fabrieksgarantie 24 maanden
Optionele accessoires
| Code | Beschrijving |
|---|
| 47-1261 | Zaagband BiFlex 3460 x 34 x 1,1 – Vario 4/6 TPI |
| 07-1461 | Rollenbaan RB 4 – 1000 |
| 07-1462 | Rollenbaan RB 7 – 2000 |
| 54-1206 | Universeel koelmiddelconcentraat MN 1103, 5 liter |
Veelgestelde vragen
Wat is het verschil tussen 35 en 70 m/min?
De snelheid van 70 m/min is geschikt voor zacht staal, aluminium en koper: snelle penetratie en korte cyclustijd. De snelheid van 35 m/min is voor roestvast staal, gereedschapsstaal en gietijzer: ze beschermt de band tegen oververhitting en vermindert slijtage.
De selectie is handmatig met twee posities. De juiste snelheid per materiaal verlengt de levensduur van de band en verbetert de zaagkwaliteit, vooral bij harde materialen waar warmte de belangrijkste slijtagefactor is.
Kan ik 90°- en 45°-sneden maken zonder de band te wisselen?

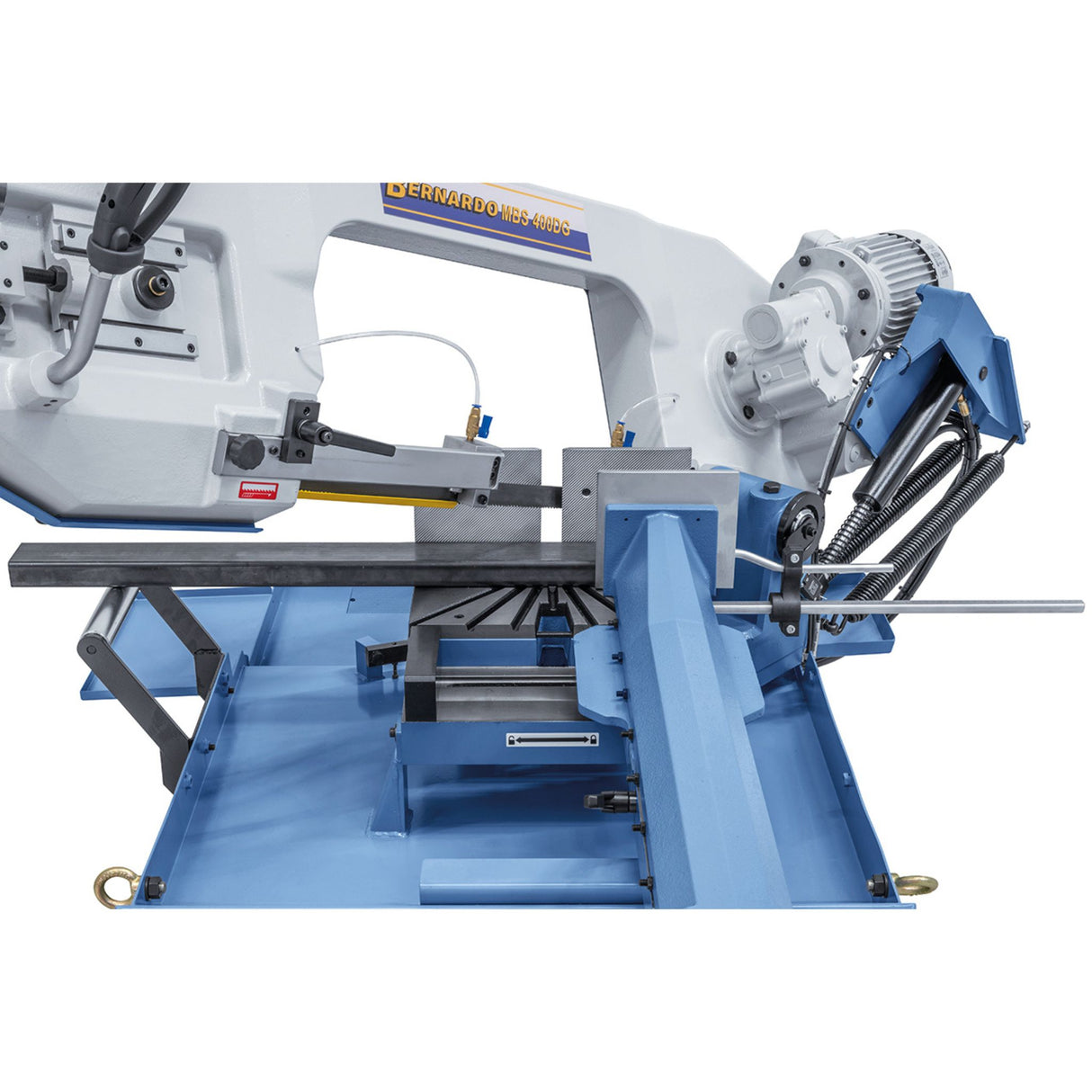

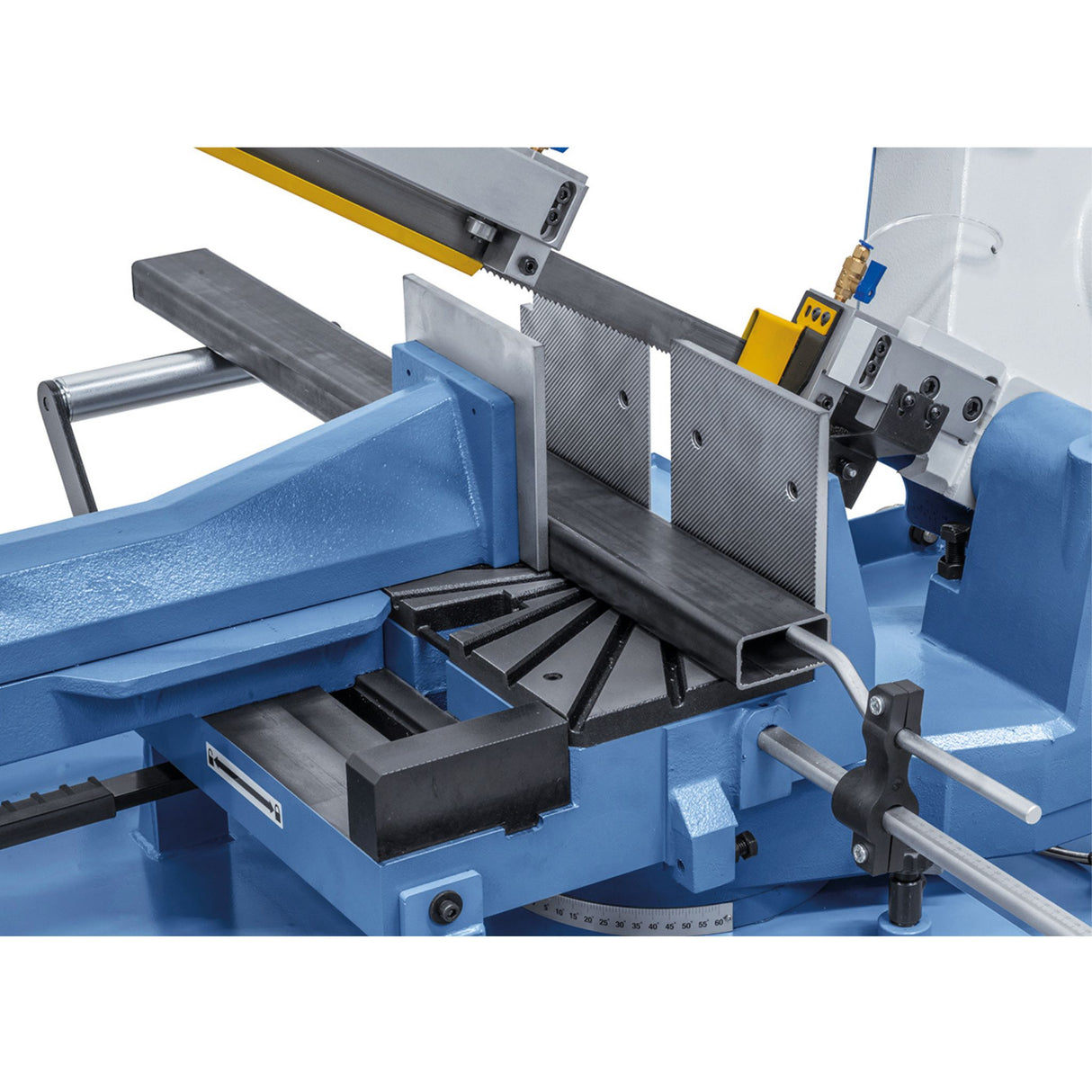

Ja. De machine zwenkt de beugel, niet de band, die dezelfde blijft met 3.460 x 34 x 1,1 mm. Om van 90° naar een verstekzaagsnede te gaan, zwenk je gewoon de beugel, met het werkstuk in de klem geklemd.
De beugel zwenkt van -45° tot +60° en dekt dubbelverstekzaagsneden zonder herpositioneren. De snelheidswisseling (35/70 m/min) is onafhankelijk en wordt per materiaal gekozen.
Is de MBS 400 DG automatisch of handmatig?
Ze is halfautomatisch. De bediener klemt het werkstuk en start de snede; het neerlaten van de beugel wordt geregeld door de hydraulische cilinder, en de machine stopt automatisch aan het einde van de snede.
De automatische uitschakeling aan het einde van het materiaal ontlast de bediener tijdens de snede. Het laden en lossen blijven handmatig, wat de machine geschikt maakt voor zowel enkele als kleine serie-sneden.
Is koeling verplicht?
Aanbevolen voor lange sneden en harde materialen zoals roestvast en gereedschapsstaal, waar het bandslijtage vermindert. Op zacht staal en korte sneden is het niet kritisch maar blijft het nuttig.

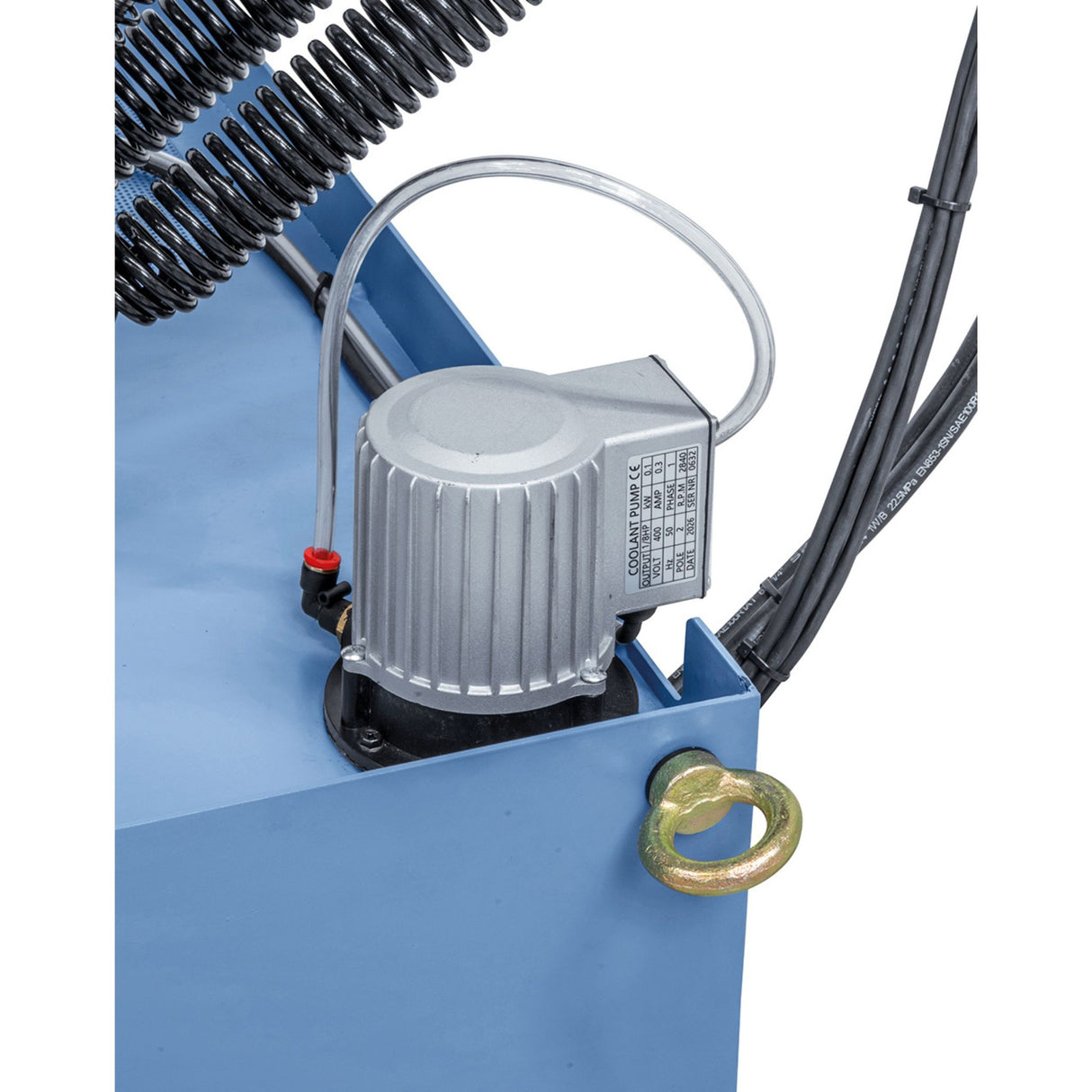

De 100 W-pomp houdt een constante koelmiddelstroom. Gebruik het specifieke concentraat (bijv. MN 1103), geen puur water, dat roest in het systeem zou veroorzaken.
Hoe werken service en onderdelen in Italië?
De technische ondersteuning is in het Italiaans gedurende de hele levensduur van het product, en originele Bernardo-onderdelen, waaronder vervangende zaagbanden, zijn verkrijgbaar uit het Krollit-magazijn in Monteforte Irpino (AV). Ondersteuning: +39 0825-1494022.
De Bernardo fabrieksgarantie bedraagt 24 maanden op materiaal- en fabricagefouten. Het onderhoud van de hydraulische cilinder omvat periodieke inspectie op lekkage en controle van het neerlaten; het koelmiddel moet volgens de handleiding worden vervangen.
