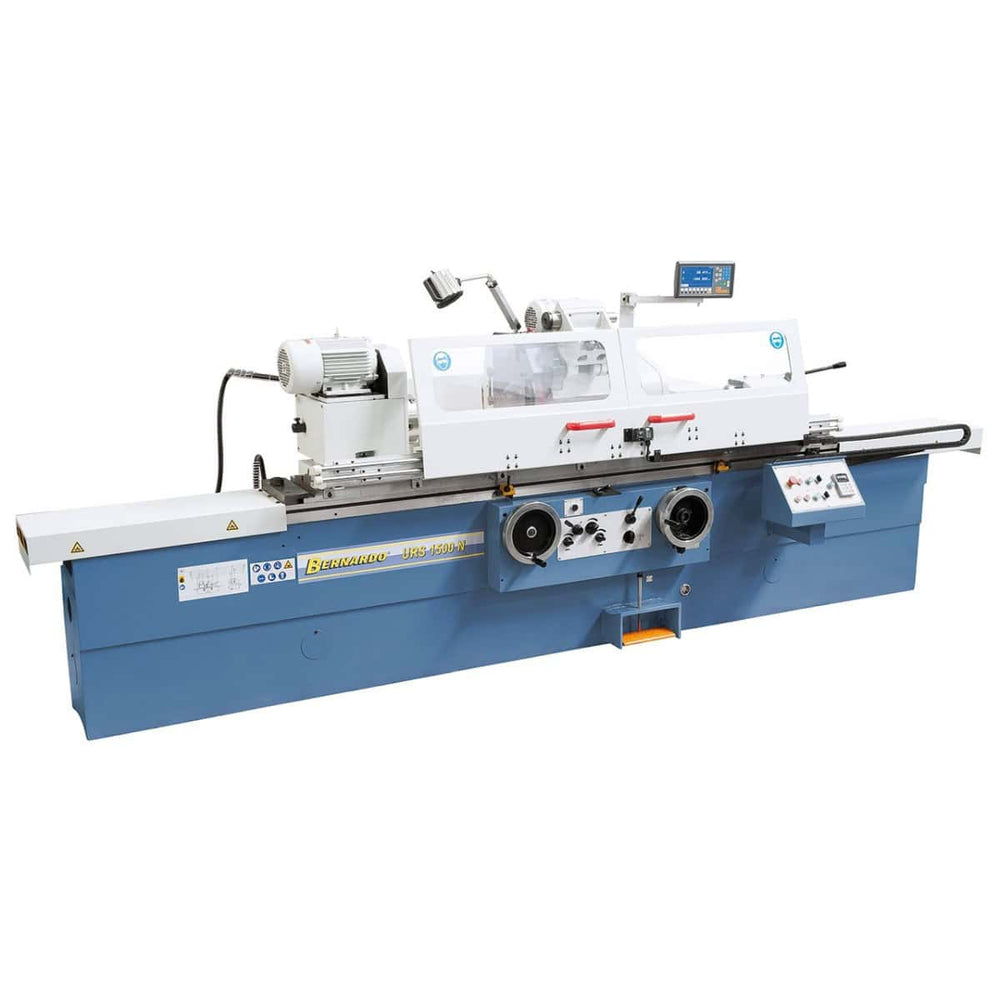

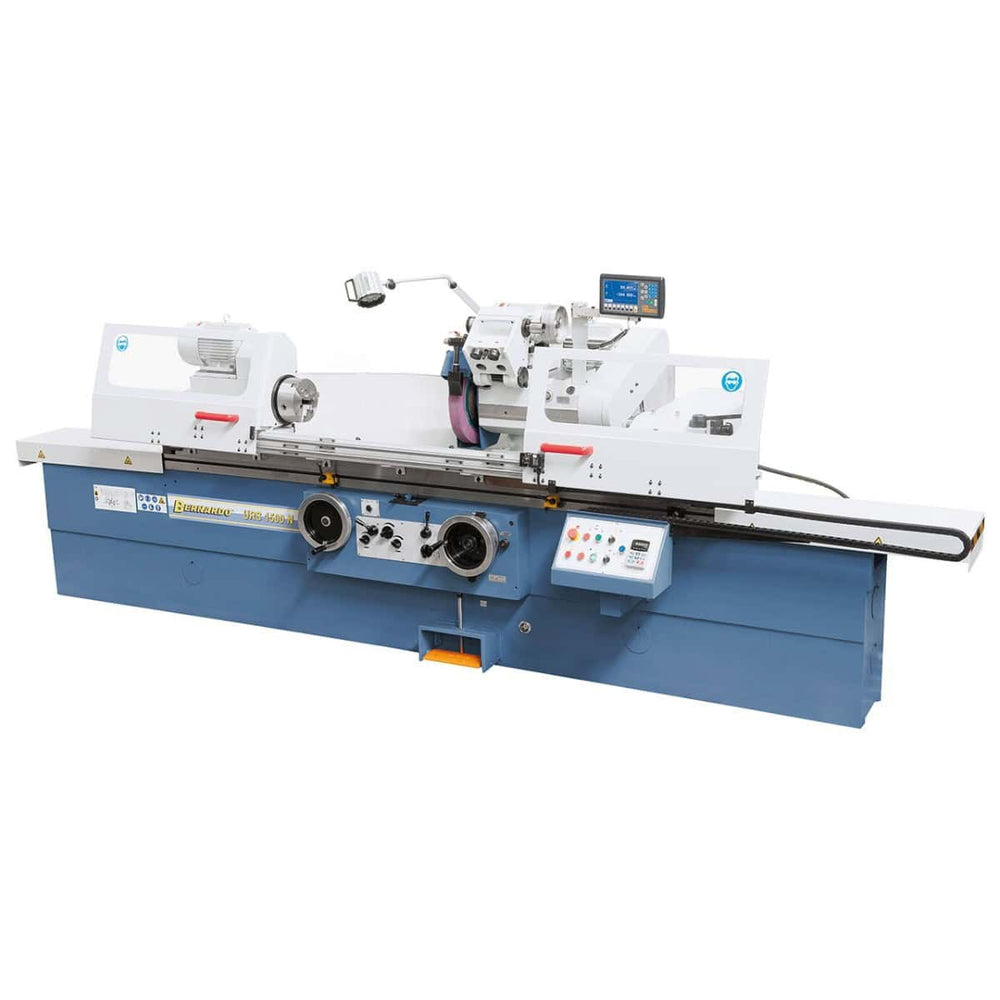

Slijpmachine cilindrisch universeel Bernardo URS 3000 N
Slijpmachine cilindrisch universeel Bernardo URS 3000 N is nabesteld en wordt verzonden zodra het weer op voorraad is.
Meld je aan voor onze nieuwsbrief
Ontvang de laatste updates over al onze nieuwe collecties, uitverkopen, aanbiedingen en aankomstdata van producten.
-
Beschrijving
-
Productveiligheid
-
Beoordelingen
Beschrijving

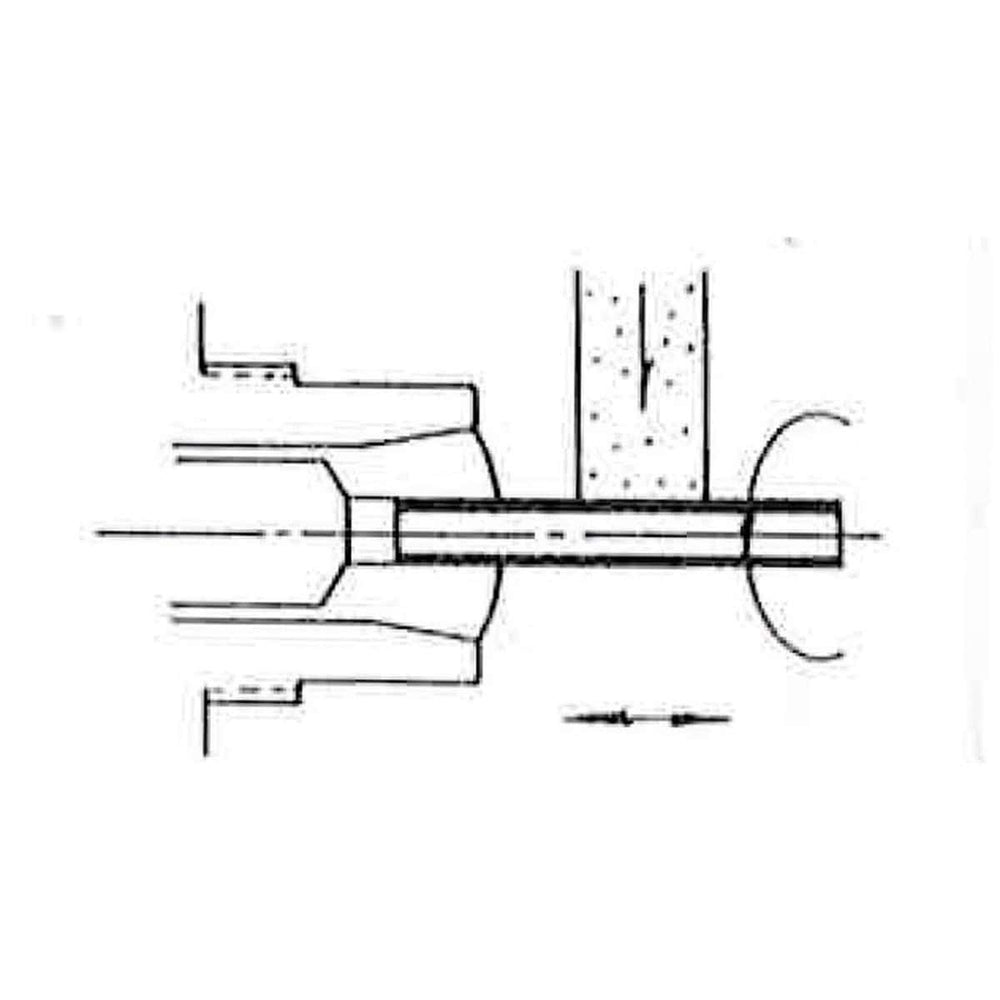

De Bernardo URS 3000 N universele cilindrische slijpmachine slijpt extern van Ø 8 tot 8–320 mm en intern vanaf Ø 35 mm, op werkstukken met een afstand tot 3000 mm tussen de centers en een maximaal gewicht van 150 kg, met een hydrodynamische spindel, kantelbare tafel, externe slijpschijf Ø 500 × 50 × 203 en interne slijpsnelheid van 10.000 tpm. Gemaakt in Oostenrijk, gedistribueerd in Italië door Krollit als officiële Bernardo-distributeur sinds 2007.
- Afstand tussen centers: 3000 mm
- Buitenslijpdiameter: 8–320 mm
- Binnenslijpdiameter: 35–100 mm
- Maximaal werkstukgewicht: 150 kg
- Spindelsnelheid werkstuk: 25–220 tpm
- Buitenslijpschijf: Ø 500 × 50 × 203 mm
- Binnenslijpsnelheid: 10.000 tpm
Wie gebruikt de URS?

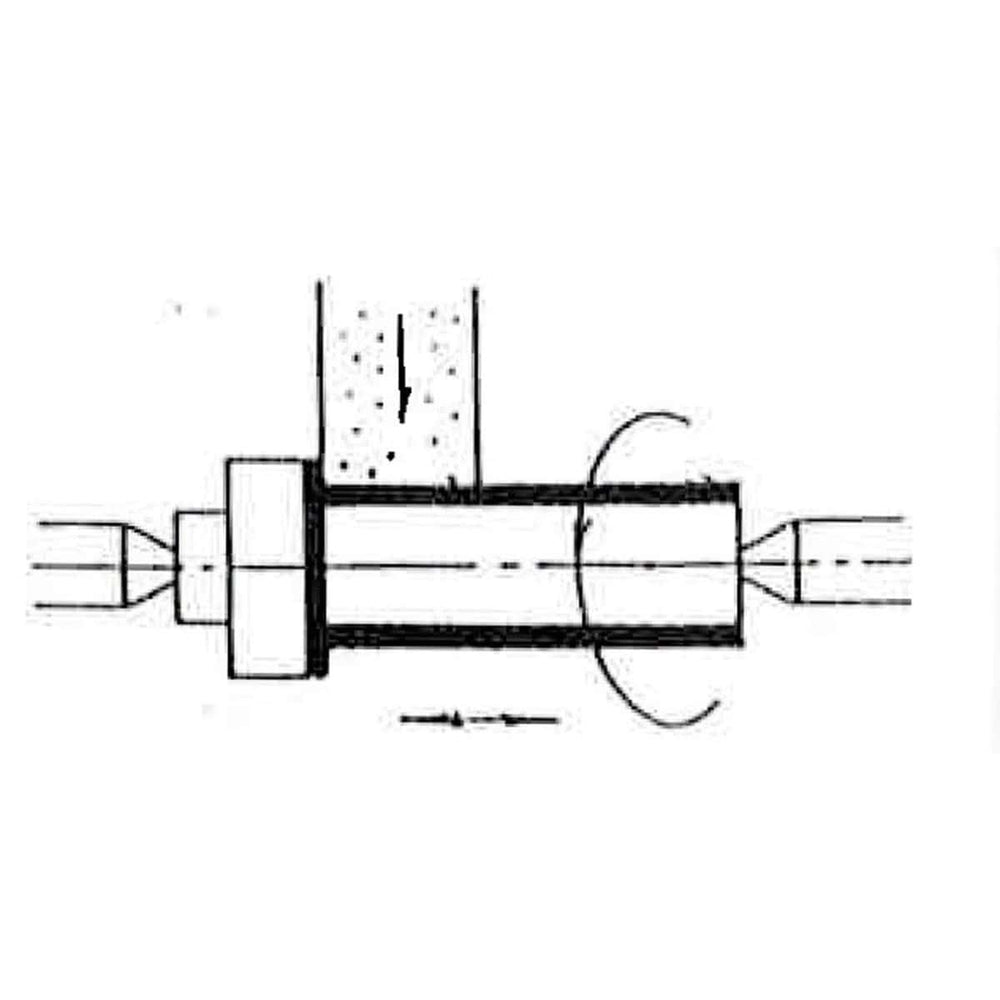

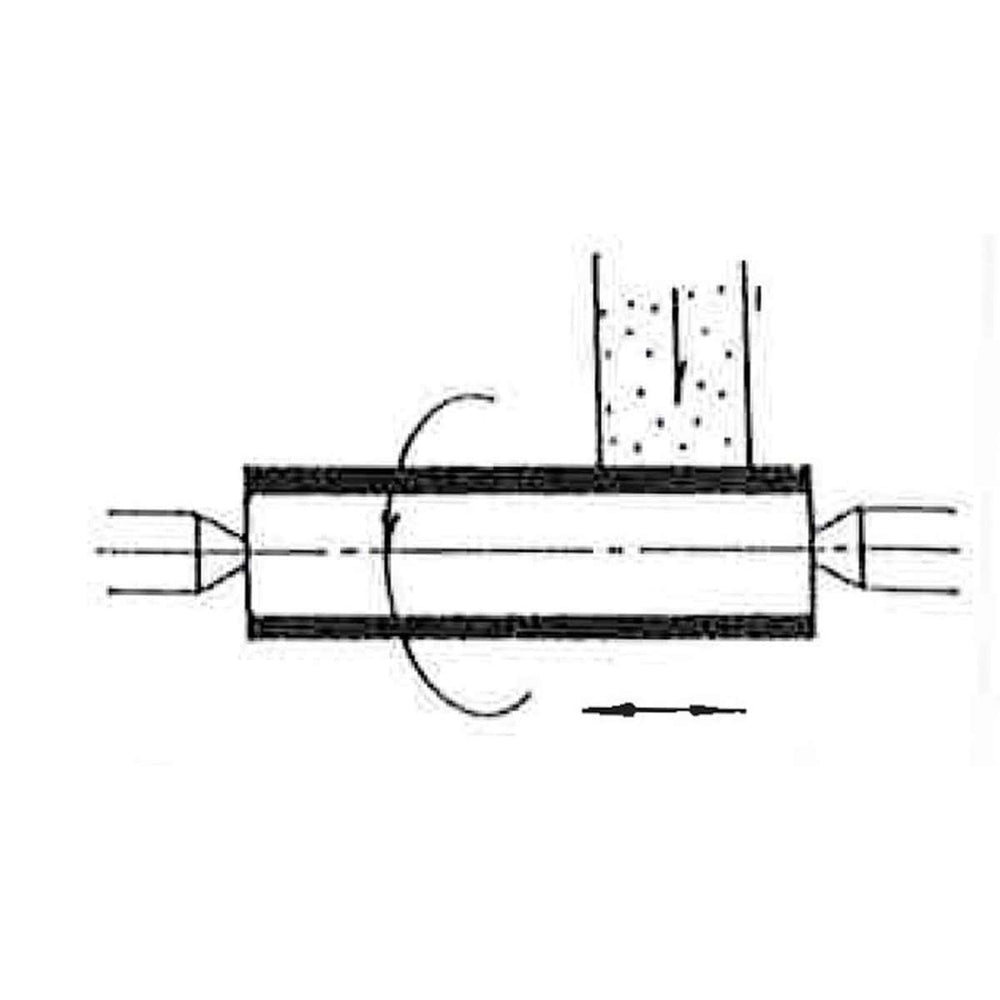

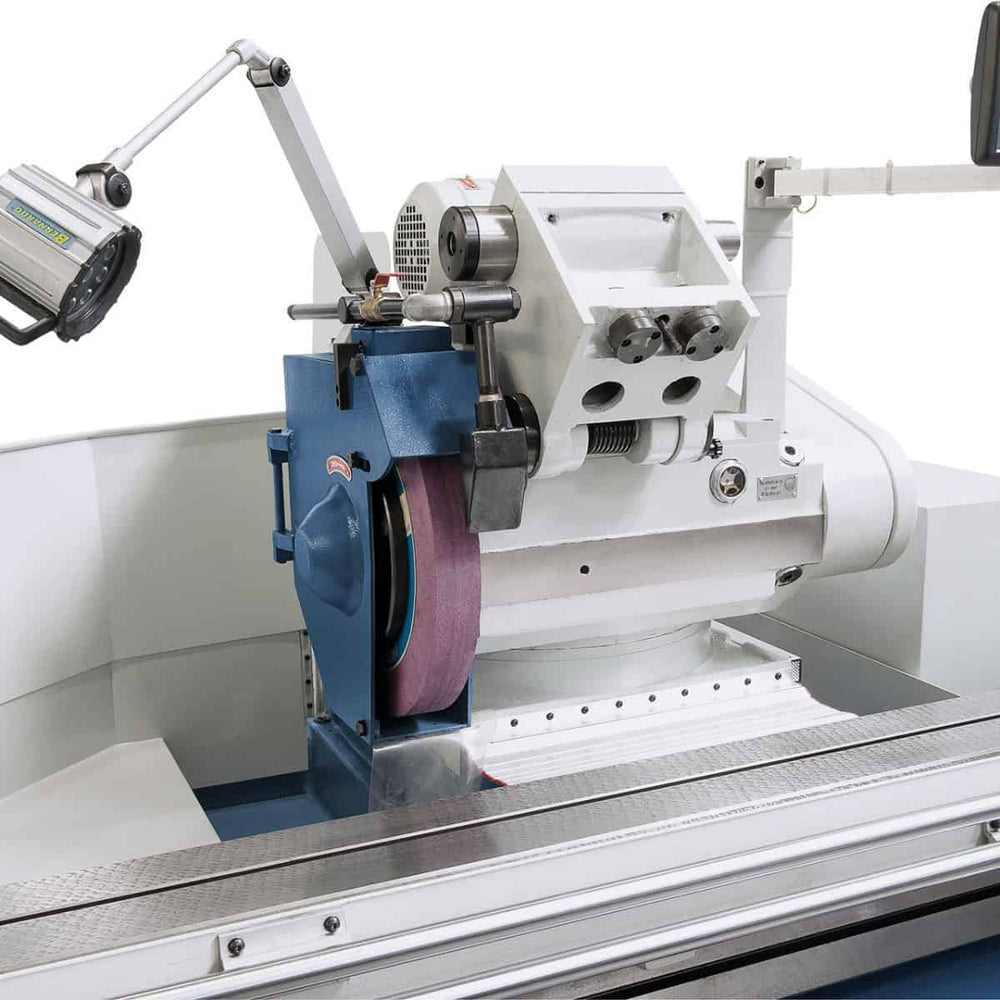

3000 N en waarvoor?De Bernardo URS 3000 N is een professionele universele cilindrische slijpmachine voor het uitwendig en inwendig precisieslijpen van assen, pennen, bussen en zittingen. Deze machine bereikt een oppervlakteruwheid van minder dan Ra 0,4 µm en maattoleranties in de orde van honderdsten van een millimeter op werkstukken tot 3000 mm lengte. De hydrodynamische werkstukspindel – het belangrijkste onderscheidende kenmerk ten opzichte van slijpmachines met rollagers – garandeert een constante precisie, zelfs bij langere cycli, en elimineert trillingen die door de lagers worden overgebracht. De slijpkop, die ±30° kantelbaar is, maakt het mogelijk om conische vormen, sferische zittingen en schouders te slijpen. Krollit wordt in klantlaboratoria gebruikt door precisiewerkplaatsen, fabrikanten van apparatuur en industriële onderhoudscentra die zeer nauwkeurige componenten bewerken.
Voor wie is de Bernardo URS 3000 N bedoeld?
| Profiel | Compatibiliteit | Reden |
|---|---|---|
| Hobbyist | Niet vermeld | Industriële precisieslijpmachine. Niet geschikt voor hobbygebruik. |
| Precisiewerkplaats | Ideaal | Extern en intern slijpen van onderdelen tot 3000 mm met een hydrodynamische spindel: de keuze voor toleranties in de orde van honderdsten op assen en bussen. |
| Industriële productie | Ideaal | Voor onderhoud en continue productie van precisieonderdelen. |
Niet geschikt voor: onderdelen langer dan 3000 mm (overweeg het grotere model); werkplaatsen zonder kennis van cilindrisch slijpen; incidenteel gebruik waarbij een tafelslijpmachine volstaat.
Werkcapaciteit
| Specificatie | Waarde |
|---|---|
| Afstand tussen centers | 3000 mm |
| Centerhoogte | 180 mm |
| Buitenslijpdiameter | 8–320 mm |
| Maximaal werkstukgewicht | 150 kg |
| Binnenslijpdiameter met steun | 35–100 mm |
| Binnen slijpdiameter zonder vaste steun | 30–100 mm |
| Max. interne slijpdiepte | 125 mm |

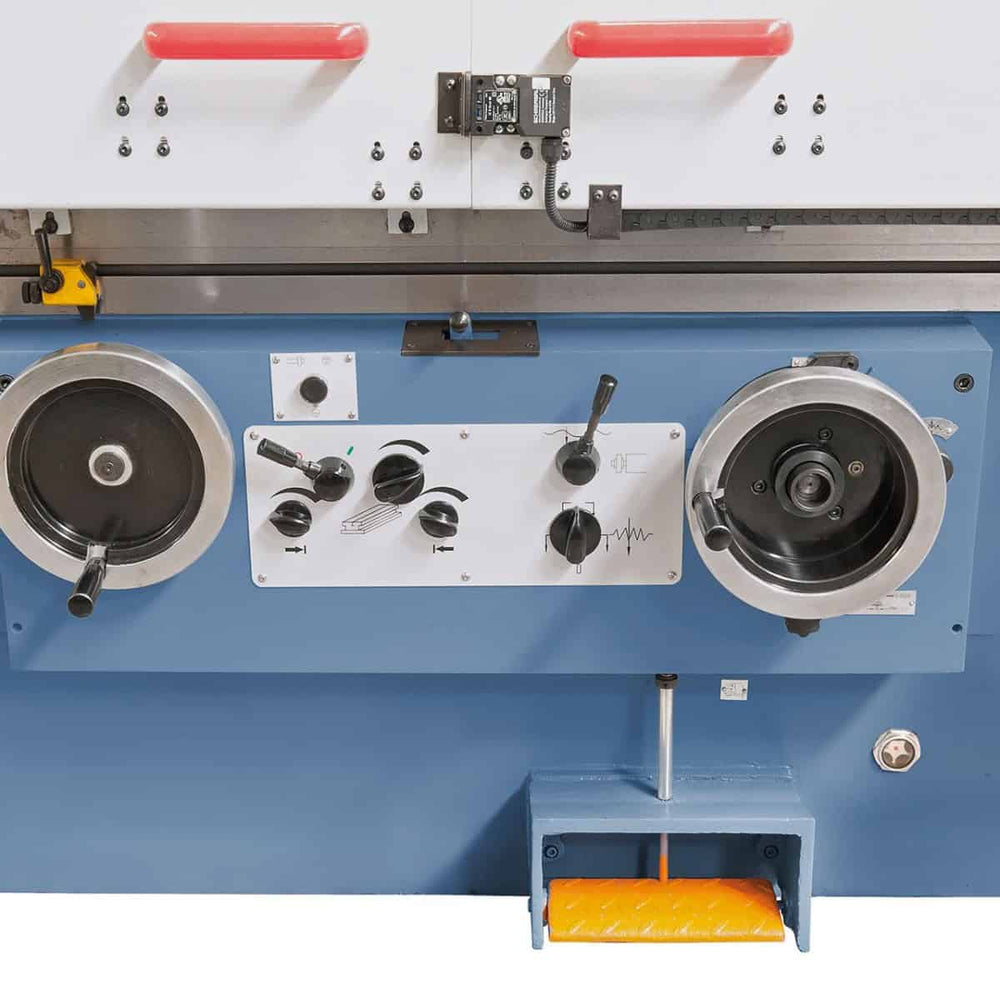

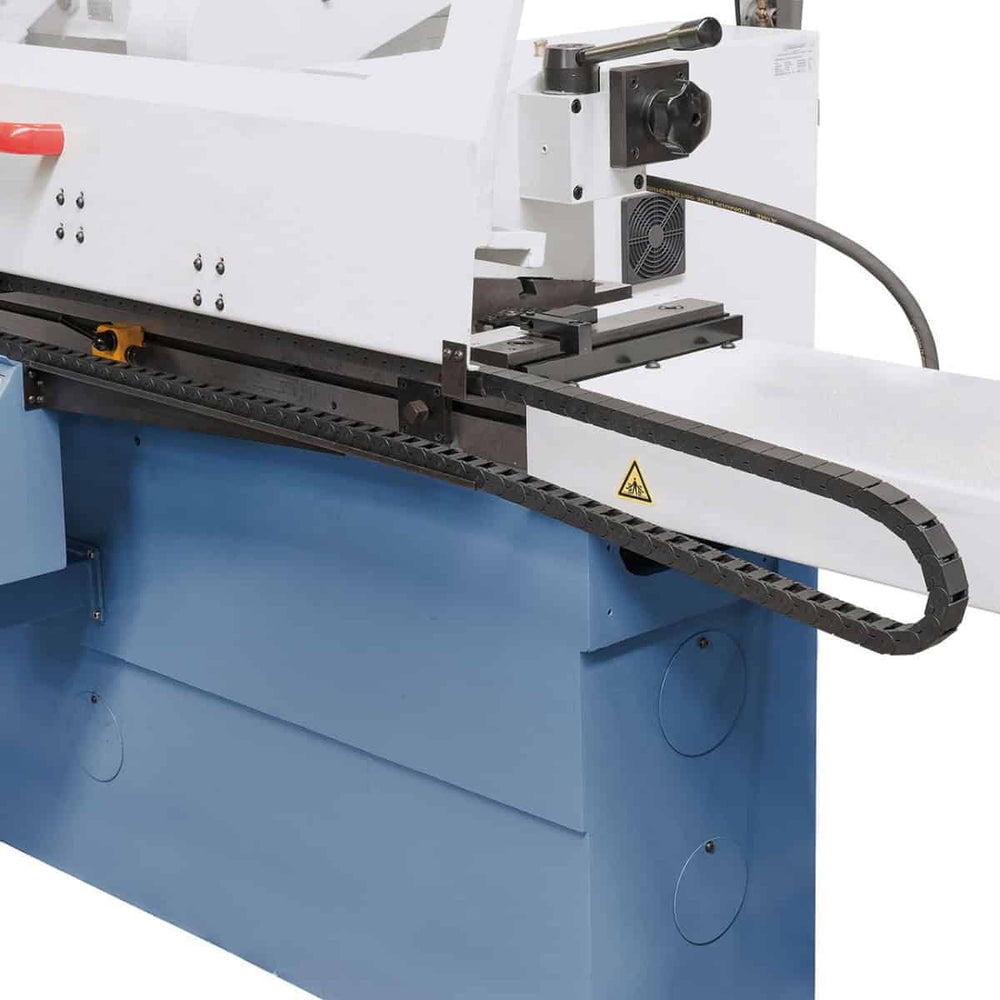

Tafel en voedingen
| Specificatie | Waarde |
|---|---|
| Tafelhelling | +3° tot −2° |
| Longitudinale verplaatsing van de tafel | 3100 mm |
| Tafelvoeding | 0,1–3 m/min |
| Handmatige tafelvoeding | 6 mm/omwenteling |

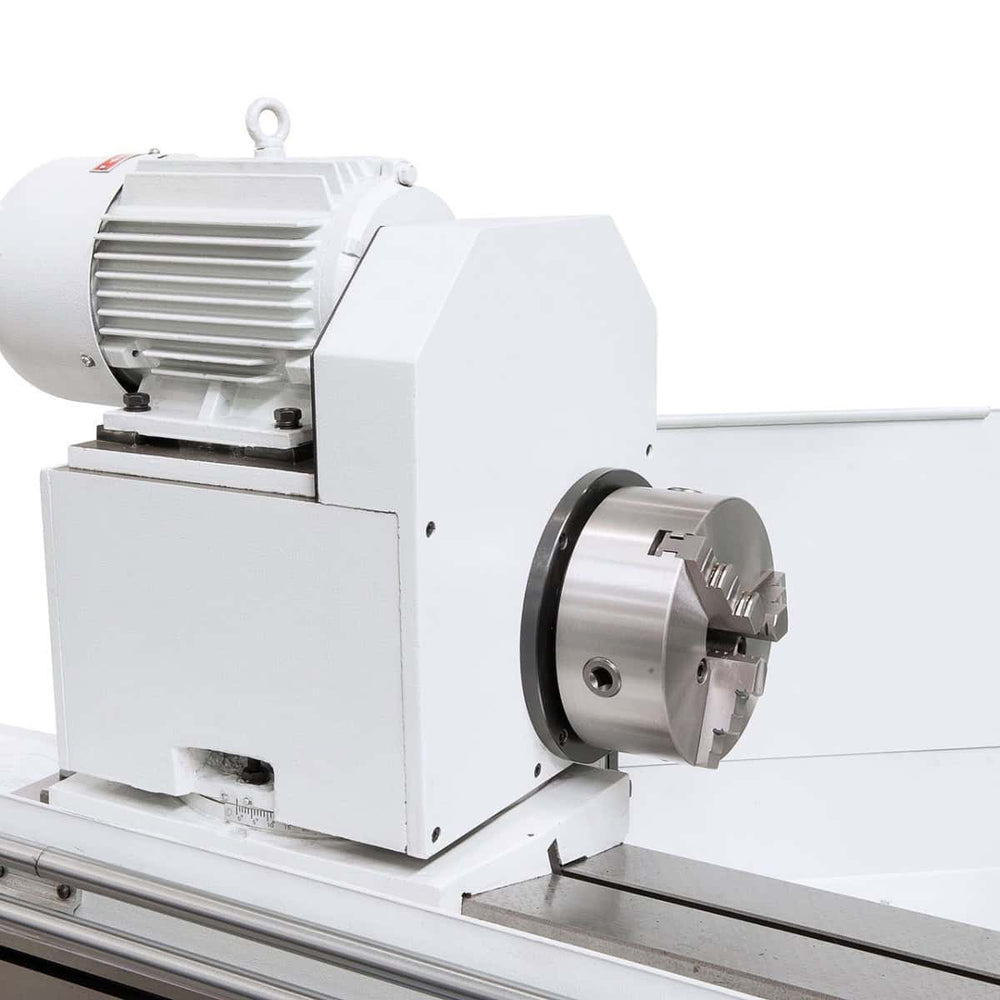

Werkstukspindel en slijpschijf
| Specificatie | Waarde |
|---|---|
| Spindelsnelheid werkstuk | 25–220 tpm |
| Spindelconus werkstuk | MT 4 |
| Kantelspindel | +90° |
| Externe slijpschijf (Ø × H × boring) | Ø 500 × 50 × 203 mm |
| Externe slijpsnelheid | 1330 tpm |
| Interne slijpsnelheid | 10.000 tpm |
| Kantelhoek van de slijpkop | ±30° |
Conformiteit en veiligheid
| Specificatie | Waarde |
|---|---|
| Markering | CE |
| Richtlijn | Machinerichtlijn 2006/42/EC |
Logistiek
Verzending naar Bernardo: 5-9 werkdagen (7 dagen naar het zuiden). Zware precisiemachine: coördineer de losapparatuur met Krollit vóór levering. Originele reserveonderdelen beschikbaar met verzending binnen 3-5 werkdagen. Klantenservice in het Italiaans is beschikbaar.
Veelgestelde vragen
Wat betekent "hydrodynamische spindel" en waarom is deze belangrijk?
De hydrodynamische spindel ondersteunt de as op een oliefilm in plaats van rollagers. Dit elimineert de microtrillingen die typisch zijn voor lagers - die als rimpelingen op het slijpoppervlak worden overgebracht - en zorgt voor een superieure dimensionale herhaalbaarheid. Het is de standaard voor industriële precisieslijpmachines. Slijpmachines met rollagers zijn goedkoper, maar bereiken niet dezelfde toleranties.
Welke maatnauwkeurigheid kan met de URS 3000 N worden bereikt?
Onder optimale omstandigheden (goed gebalanceerd werkstuk, juiste slijpschijf, voldoende koelvloeistof) bereikt de URS 3000 N maattoleranties van IT5–IT6 (in de orde van honderdsten van een millimeter) en een oppervlakteruwheid van Ra 0,2–0,4 µm. De werkelijke nauwkeurigheid is afhankelijk van de operator, het type materiaal en de bedrijfsomstandigheden.

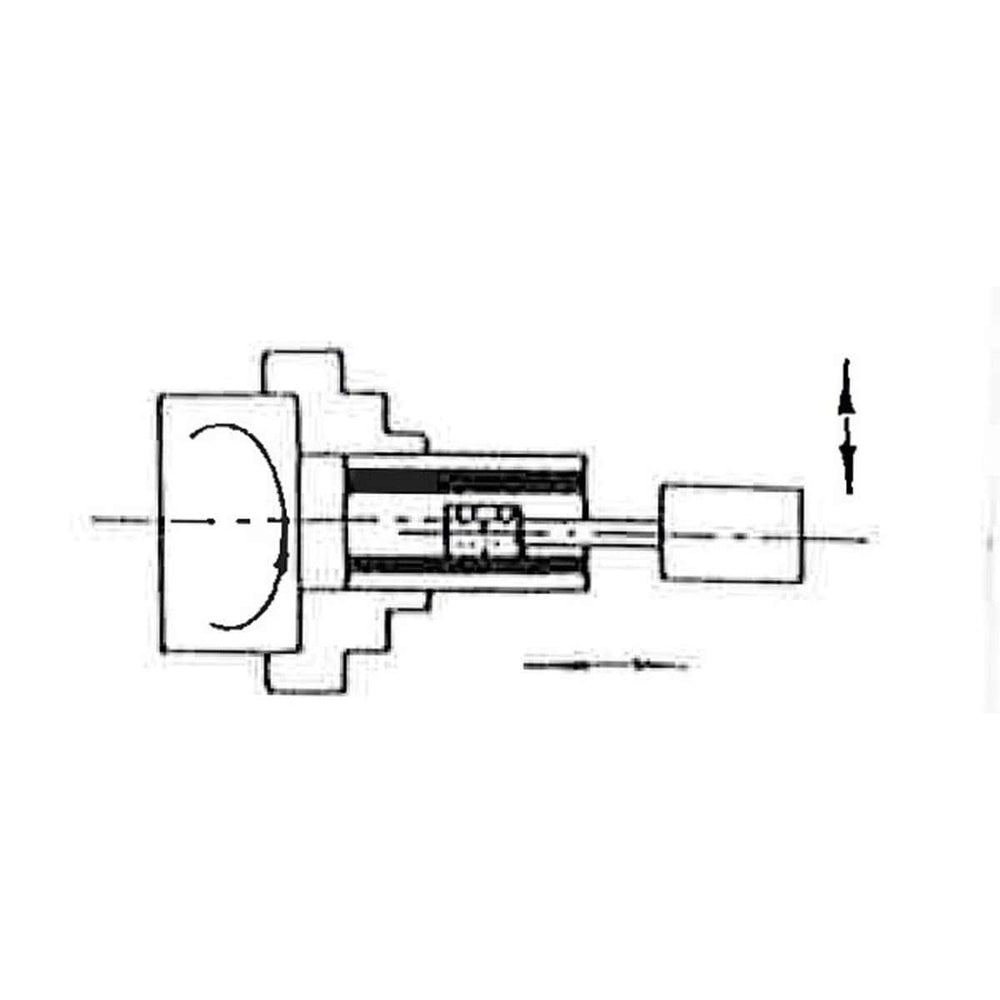

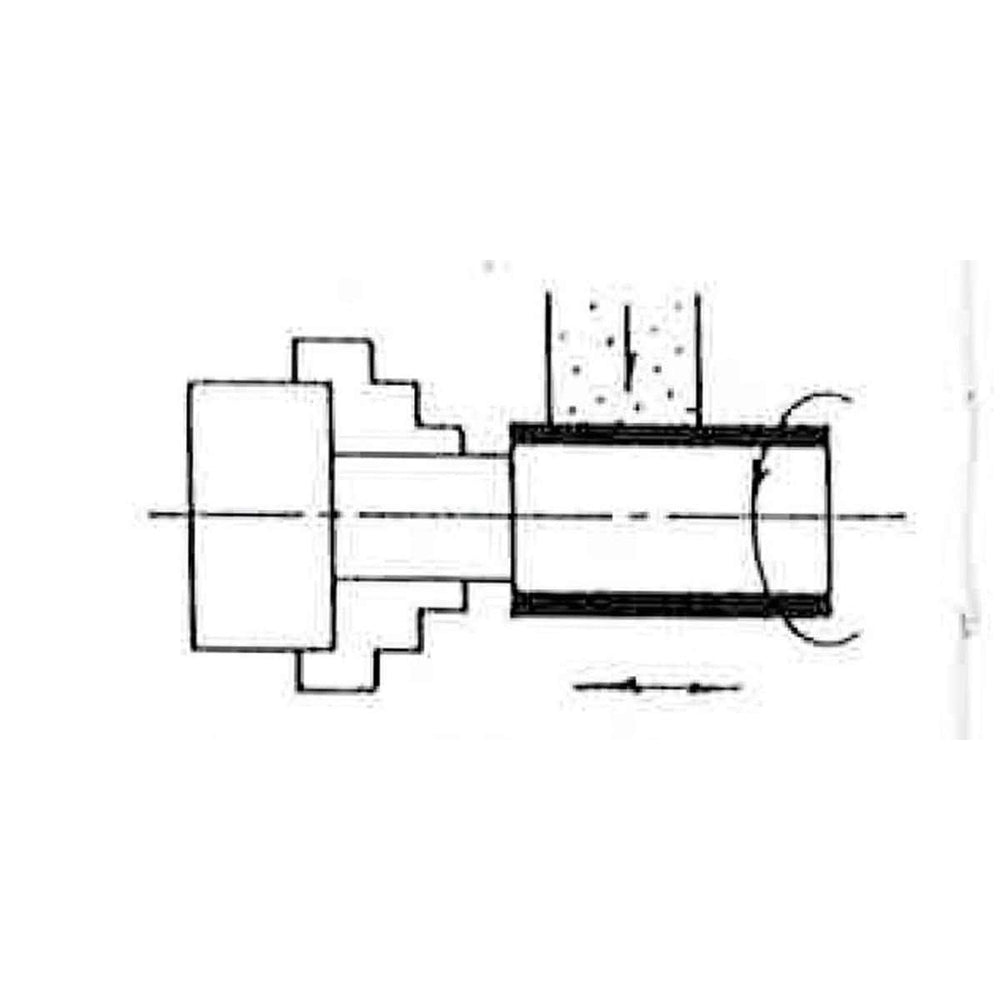

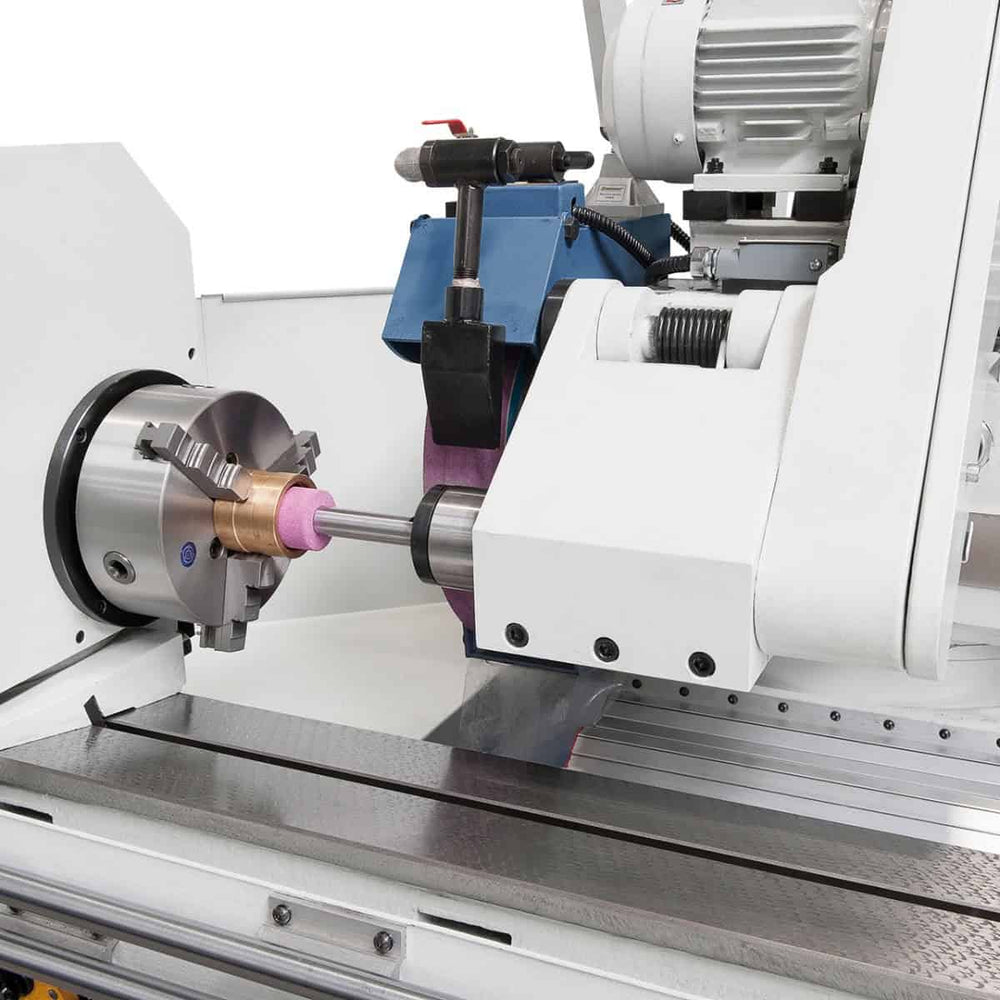

Welk type slijpschijf wordt gebruikt voor inwendig slijpen?
Voor inwendig slijpen bereikt de kop een toerental van 10.000 rpm – noodzakelijk om de optimale omtreksnelheid te behouden met slijpschijven met een kleine diameter. Er worden cilindrische slijpschijven gebruikt, gemonteerd op een spindel met een diameter die compatibel is met de te slijpen boring. Voor verschillende materialen (staal, gietijzer, aluminium, carbiden) worden verschillende slijpschijven (korund, siliciumcarbide, CBN) gebruikt.

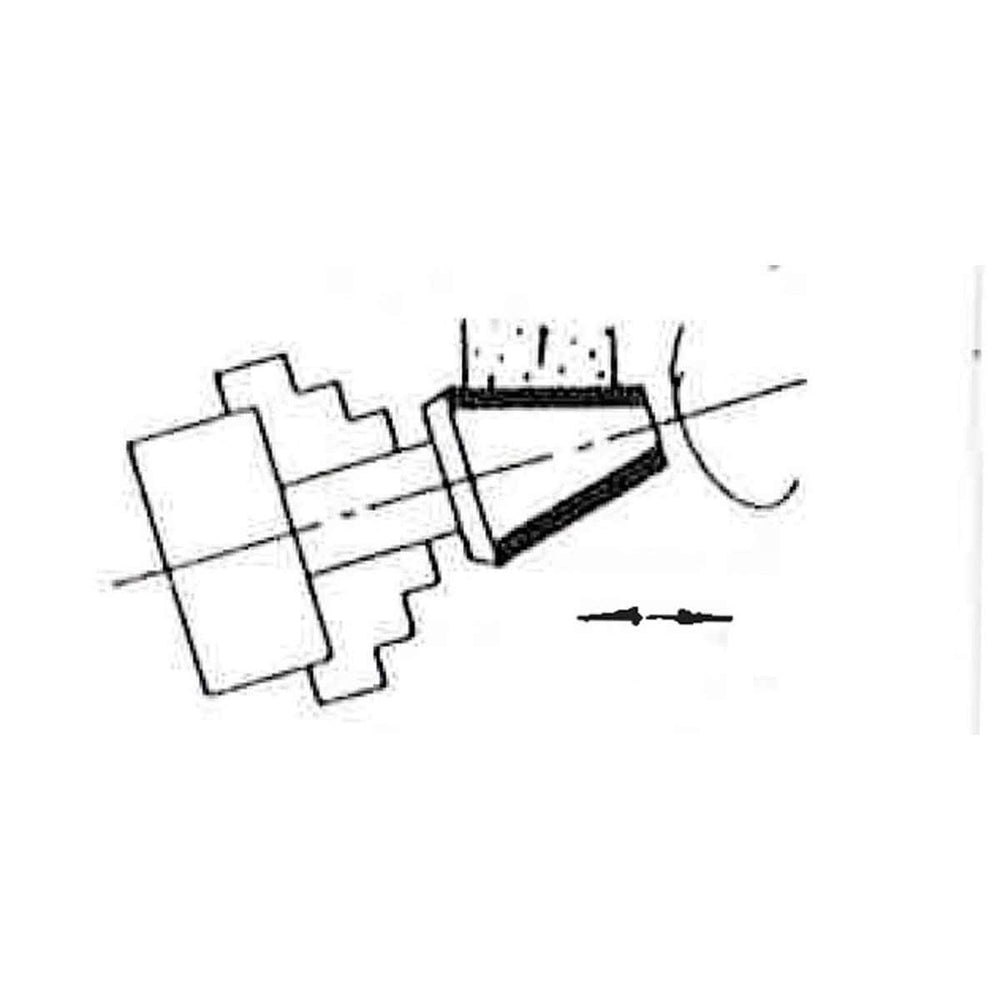

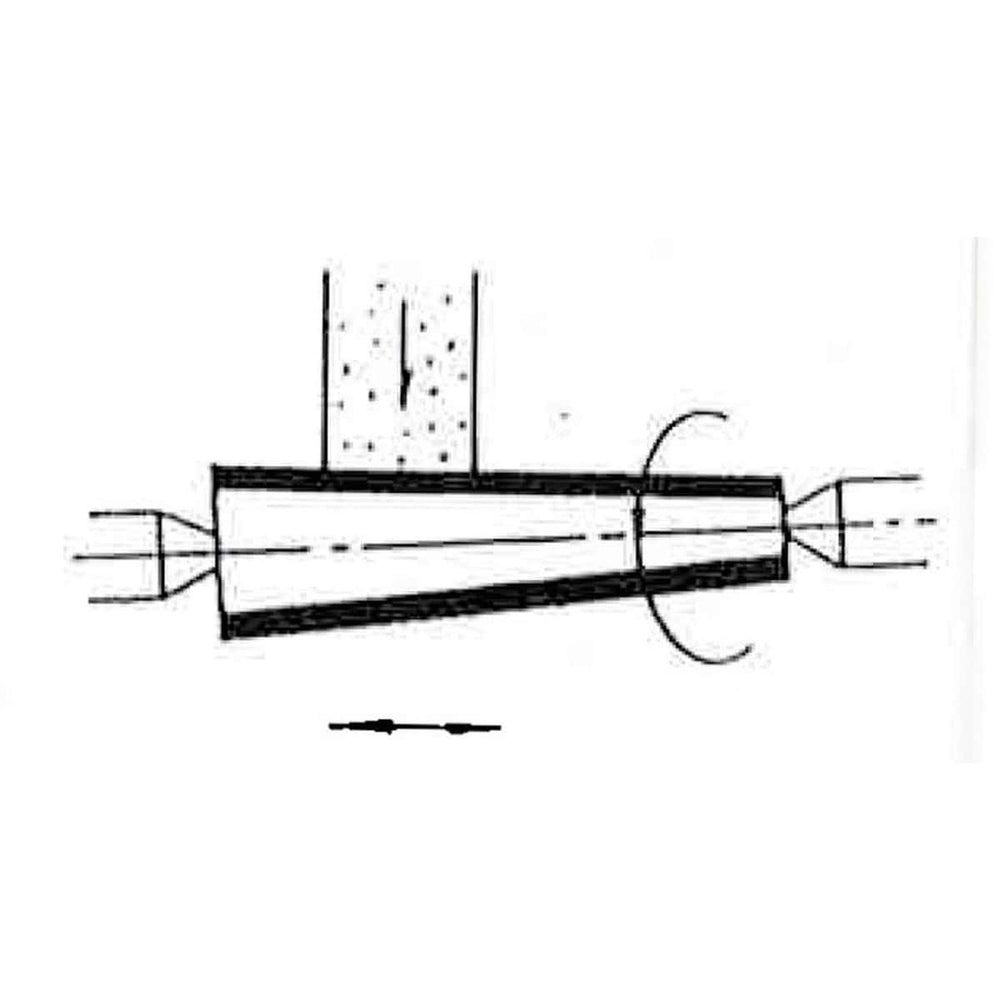

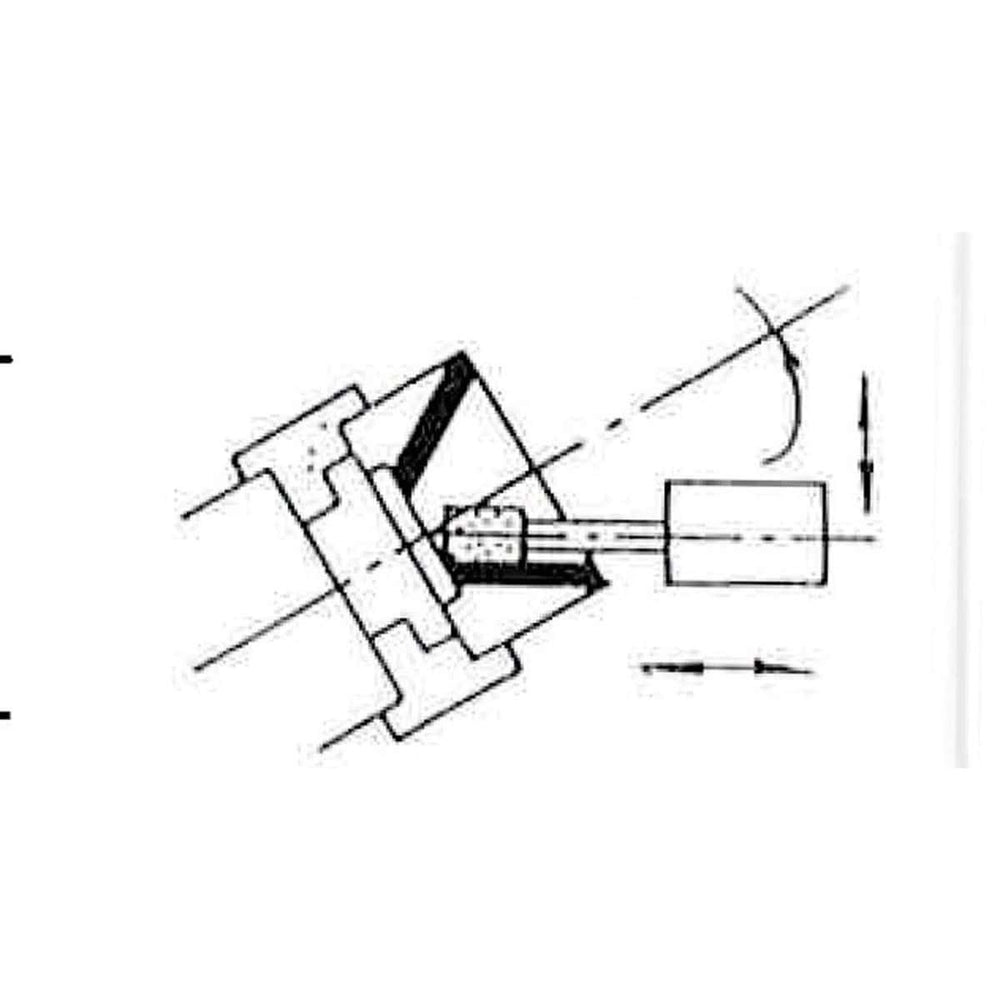

Ja. De slijpkop kan ±30° ten opzichte van de werkstukas worden gekanteld, waardoor conische vormen, schuine schouders en complexe vormen geslepen kunnen worden. De tafel kan van +3° tot -2° worden gekanteld voor conisch slijpen op lange werkstukken. De combinatie van de twee kantelhoeken dekt vrijwel alle geometrieën die nodig zijn in precisiewerkplaatsen. Voor cilindrisch slijpen wordt doorgaans een 3-5% water-olie-emulsie of pure slijpolie gebruikt, afhankelijk van het materiaal en de slijpschijf. De URS 3000 N heeft een geïntegreerd koelsysteem. Neem contact op met Krollit voor meer informatie over het koelsysteem.
Is 45°-slijpen en conisch slijpen mogelijk op de URS 3000 N?
Welke koelvloeistof wordt gebruikt?
