Bernardo Slijpmachine vlak BSG 80160 PLC

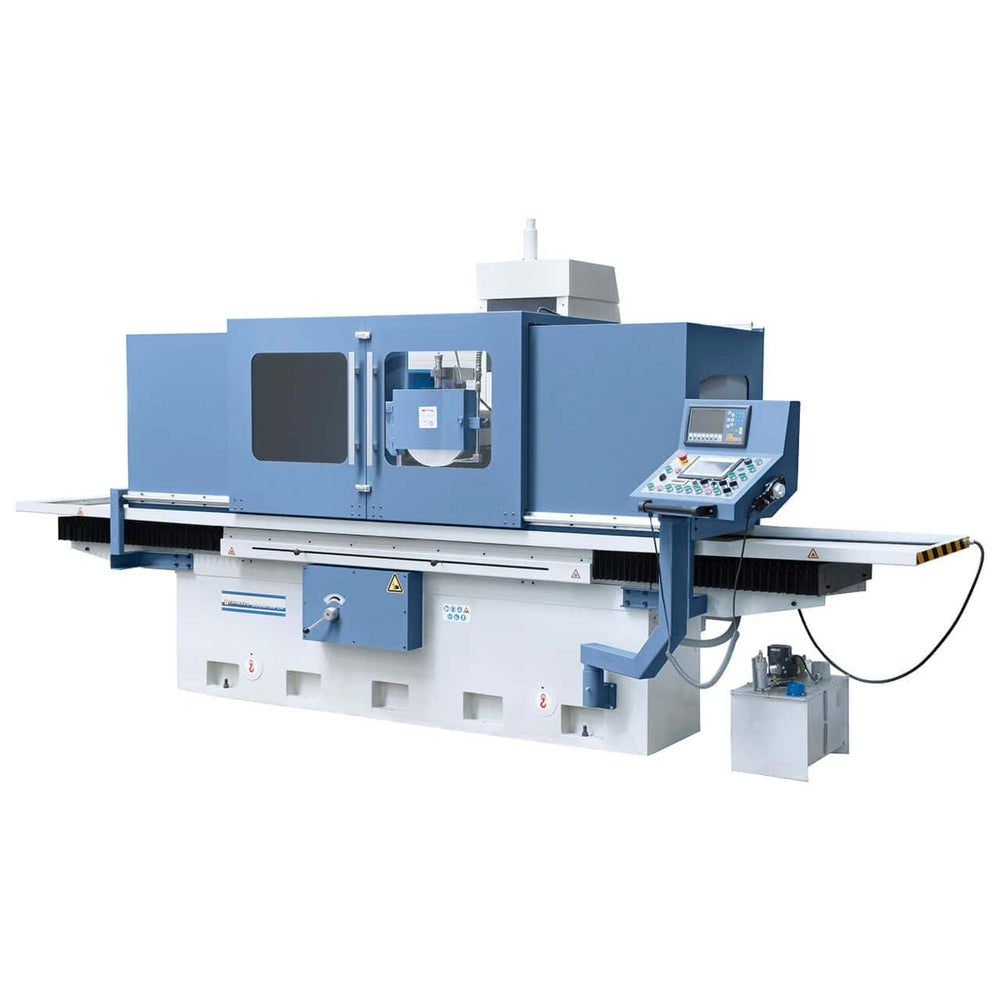

Bernardo BSG 80160 PLC vlakslijpmachine met 2-assige DRO

De Bernardo BSG 80160 PLC vlakslijpmachine met ES-12 H 2-assige digitale uitlezing is een professionele machine voor het precisieslijpen van grote werkstukken met een gewicht tot 2000 kg. De tafel van 810 x 1600 mm met geharde en geslepen geleidingen en Durcit-B tegengeleiders zorgt voor stijfheid en een soepele werking. Langs- en dwarsbewegingen worden uitgevoerd via V-vlakgeleiders, terwijl het geavanceerde hydraulische systeem zorgt voor een soepele verplaatsing, zelfs onder zware belasting. De Siemens PLC-besturing met touchscreen maakt het programmeren van geautomatiseerde slijpcycli mogelijk, inclusief voorbewerken, nabewerken en automatische terugkeer naar de thuispositie. De slijpschijf van 500 mm, de krachtige motor van 18,5 kW en de solide constructie met gegloeide basis en dikke verstevigingen maken de BSG 80160 PLC ideaal voor zware industriële toepassingen en extreem nauwkeurige bewerkingen.

---

Belangrijkste kenmerken:
Tafel van 810 x 1600 mm met geharde en geslepen geleidingen
Durcit-B tegengeleiders voor stijfheid en constante precisie
Siemens PLC met touchscreen voor geautomatiseerde slijpcycli
Twee magnetische platen van 800 x 800 mm voor werkstukken tot 2000 kg
Slijpschijf van Ø 500 mm met voorgespannen lagerspindel
Motor van 18,5 kW en hydraulische pomp van 5,5 kW
Vloeistofhydraulisch systeem met voedingssnelheden tot 2000 mm/min
Massief gietijzeren constructie met gegloeide basis voor industriële stabiliteit

---

Technische specificaties

Specificaties

Specificatie	Waarde
Merk	Bernardo
Model	BSG 80160 PLC
Werktafel	810 x 1600 mm
T-sleuven (aantal / breedte)	3 / 22 mm
Magneetplaten	2 x 800 x 800 mm
Maximale lengteverplaatsing	1600 mm
Maximale dwarsverplaatsing	810 mm
Afstand tussen slijpschijf en tafelcentrum	920 mm
Max. Gewicht van het werkstuk	2000 kg
Afmetingen slijpschijf	500 x 75 x 305 mm
Snelheid hydraulische tafel	5 – 25 m/min
Automatische dwarsverplaatsing	1 – 30 mm/slag
Snelle dwarsverplaatsing	50 – 2000 mm/min
Automatische verticale verplaatsing	0,005 – 0,05 mm/slag
Snelle verticale verplaatsing verplaatsing	50 – 2000 mm/min
Spindelmotor	18,5 kW
Spindelsnelheid	960 tpm
Hydraulische pompmotor	5,5 kW
Afmetingen machine (L x B x H)	4800 x 4000 x 2600 mm
Gewicht	10.000 kg

---

Standaard Uitrusting

ES-12 H 2-assige digitale uitlezing
Siemens SMART-paneel met touchscreen
Elektronisch handwiel
Slijpschijf en flens
LED-werklamp
2 magneetplaten 800 x 800 mm
Balanceerstandaard en spindelbalancering
Beschermkappen
Hydraulische parallelslijpmachine
Demagnetiseerinrichting
Koelsysteem
Africhtdiamant
Machinevoeten
Centrale smering
Hydraulische luchtkoeler
Servicegereedschap

Logistiek

Verzending via Bernardo: 5-9 werkdagen (7 dagen naar het zuiden). Originele reserveonderdelen beschikbaar met verzending binnen 3-5 werkdagen. Klantenservice in het Italiaans is beschikbaar.

Veelgestelde vragen

Welke slijpnauwkeurigheid kan worden bereikt met de Bernardo BSG 8 vlakslijpmachine?

Bernardo vlakslijpmachines bereiken maattoleranties van IT5–IT6 en een ruwheid van Ra 0,4–0,8 µm onder optimale omstandigheden. De werkelijke nauwkeurigheid is afhankelijk van de conditie van de slijpschijf (periodiek africhten), het werkstukmateriaal, de koelvloeistof en de ervaring van de operator.

Wat betekent de aanduiding "PLC" bij het model Bernardo BSG 8 vlakslijpmachine?

De aanduiding PLC geeft aan dat de slijpmachine is uitgerust met een programmeerbaar PLC-besturingssysteem. Hiermee kunnen automatische slijpcycli (aantal doorgangen, diepte per doorgang, aanvoersnelheid) worden ingesteld zonder handmatige tussenkomst tijdens de cyclus. Vergeleken met de handmatige versie verkort het de cyclustijden en levert het consistentere resultaten op bij batches van identieke werkstukken.

Welke slijpschijf moet ik gebruiken voor staal, gietijzer en aluminium?

Staal: slijpschijf van korund (Al₂O₃) A46K–A60K. Gietijzer: slijpschijf van siliciumcarbide (SiC) C46K–C60K. Aluminium: slijpschijf van siliciumcarbide C46J–C60J met ruime smering. Meng geen verschillende materialen op dezelfde slijpschijf; metaalresten zullen het slijpoppervlak vervuilen.

Heeft de Bernardo BSG 8 vlakslijpmachine een geïntegreerd koelsysteem nodig?

De BSG- en FSM-vlakslijpmachines zijn uitgerust met een geïntegreerd koelsysteem. Dit is essentieel voor precisieslijpen van gehard staal om oppervlakteverbranding te voorkomen die de structuur van het materiaal aantast. Gebruik altijd de juiste koelvloeistof voor het te bewerken materiaal.

Zijn reserveonderdelen en slijpschijven verkrijgbaar?

Originele reserveonderdelen zijn verkrijgbaar met een levertijd van 3-5 werkdagen. Klantenservice in het Italiaans is beschikbaar.
