Bernardo Slijpmachine vlak BSG 60120 PLC

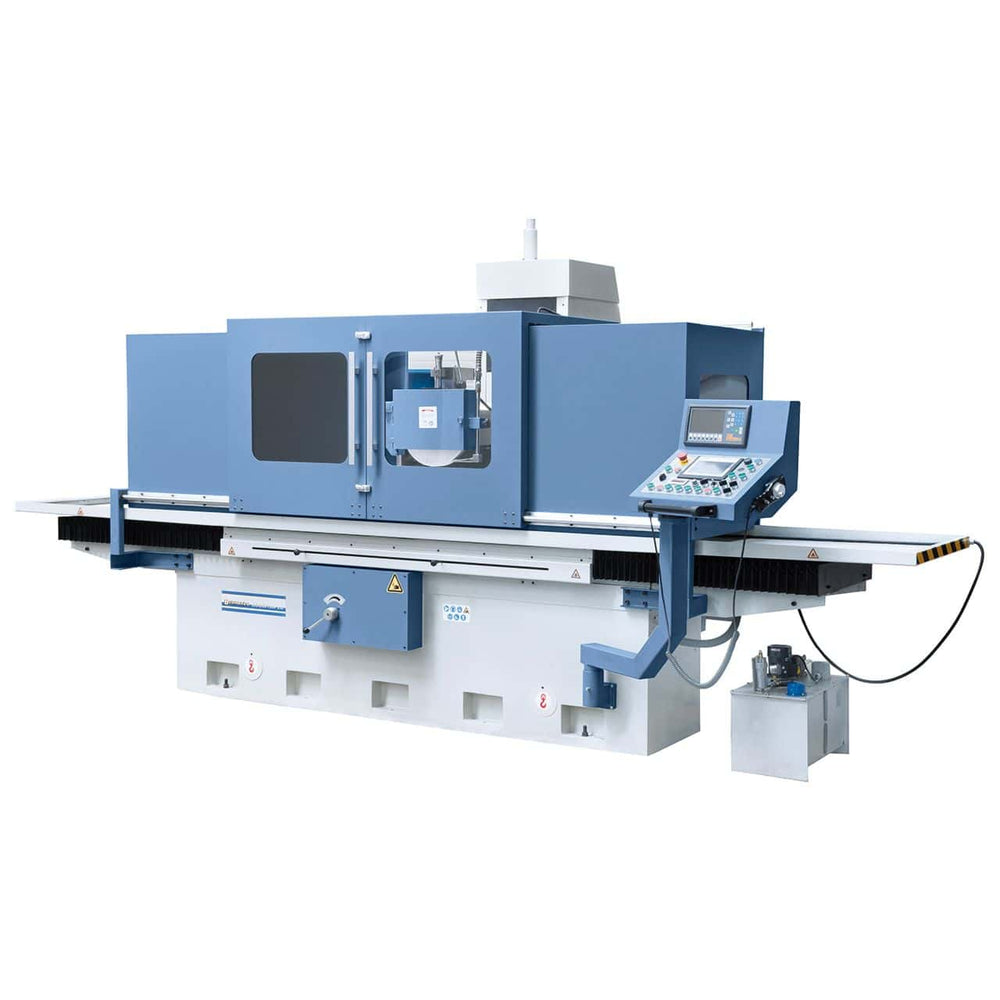

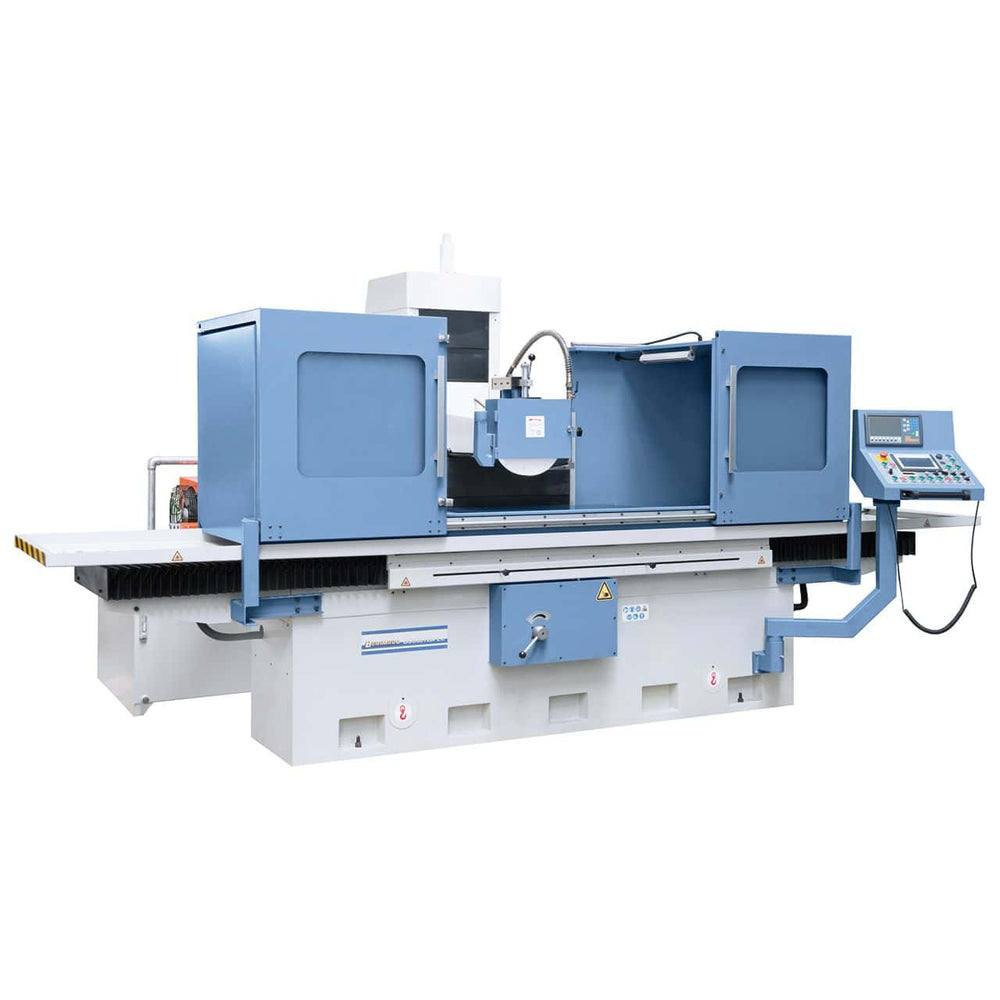

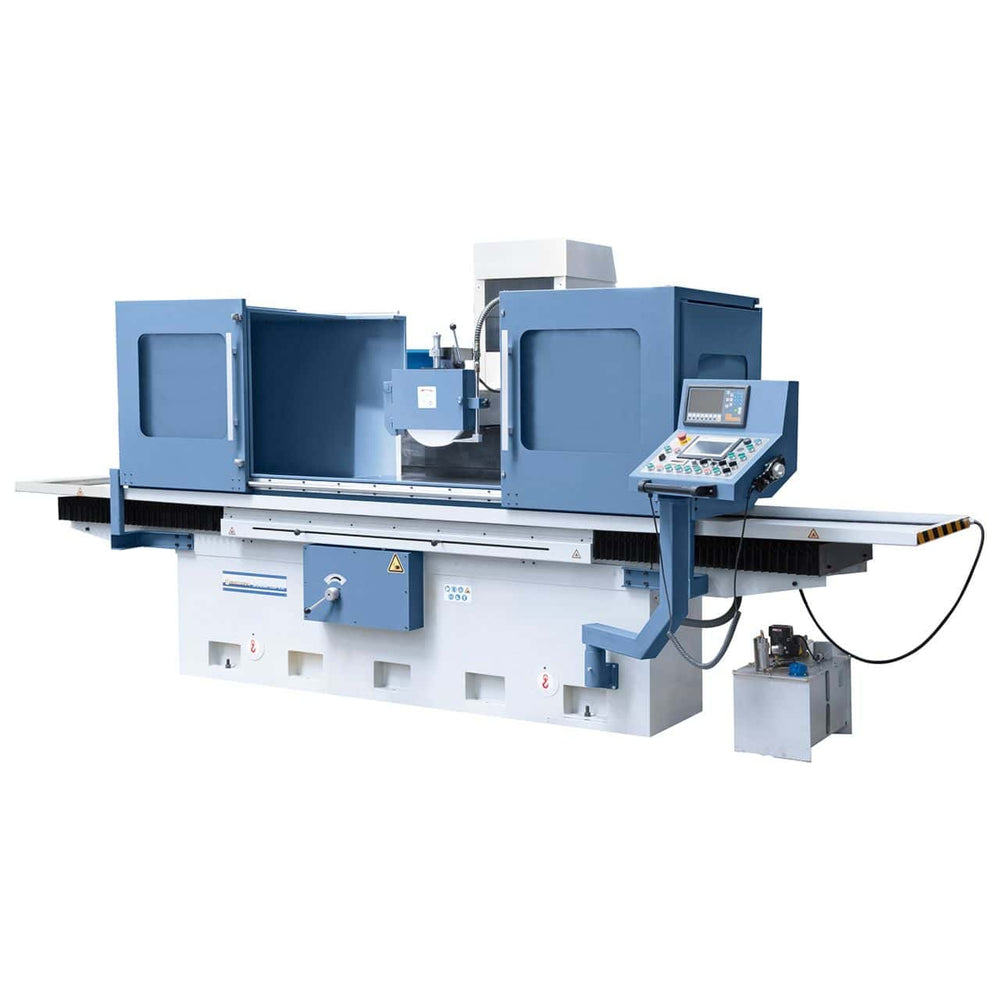

Bernardo BSG 60120 PLC vlakslijpmachine met 2-assige DRO

De Bernardo BSG 60120 PLC vlakslijpmachine met ES-12 H 2-assige digitale uitlezing is ontworpen voor het uiterst nauwkeurig industrieel slijpen van grote werkstukken. De tafel van 600 x 1200 mm met geharde en geslepen geleiders, gecombineerd met Durcit-B gecoate tegengeleiders, zorgt voor stijfheid, stabiliteit en een soepele werking. Langs- en dwarsbewegingen worden uitgevoerd via een gecombineerde V-vlakgeleiding, terwijl het geavanceerde hydraulische systeem zorgt voor een soepele verplaatsing, zelfs onder belastingen tot 970 kg. De Siemens PLC-besturing met touchscreen maakt het programmeren van geautomatiseerde slijpcycli mogelijk: voorbewerken, nabewerken en terugkeren naar de startpositie. Met een slijpschijf van 350 mm, een motor van 7,5 kW en een solide, versterkte constructie biedt de BSG 60120 PLC hoge prestaties, betrouwbaarheid en constante precisie, waardoor het de ideale oplossing is voor werkplaatsen en bedrijven met geavanceerde productiebehoeften.

---

Belangrijkste kenmerken:
Tafel van 600 x 1200 mm met geharde en geslepen geleiders
Durcit-B tegengeleiders voor stijfheid en minimale slijtage

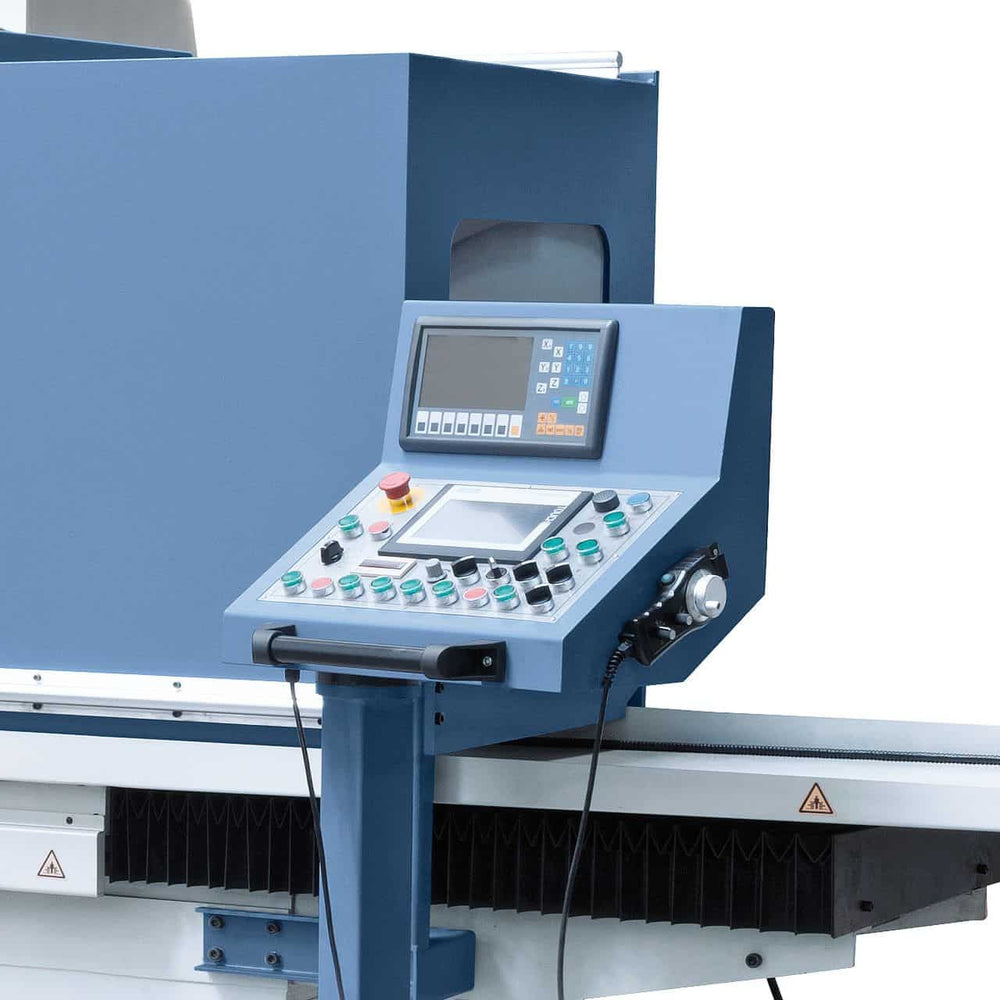

Siemens PLC-besturing met touchscreen voor geautomatiseerde cycli
Soepele aanvoer dankzij het krachtige hydraulische systeem
Magnetische plaat van 600 x 1200 mm, capaciteit tot 970 kg

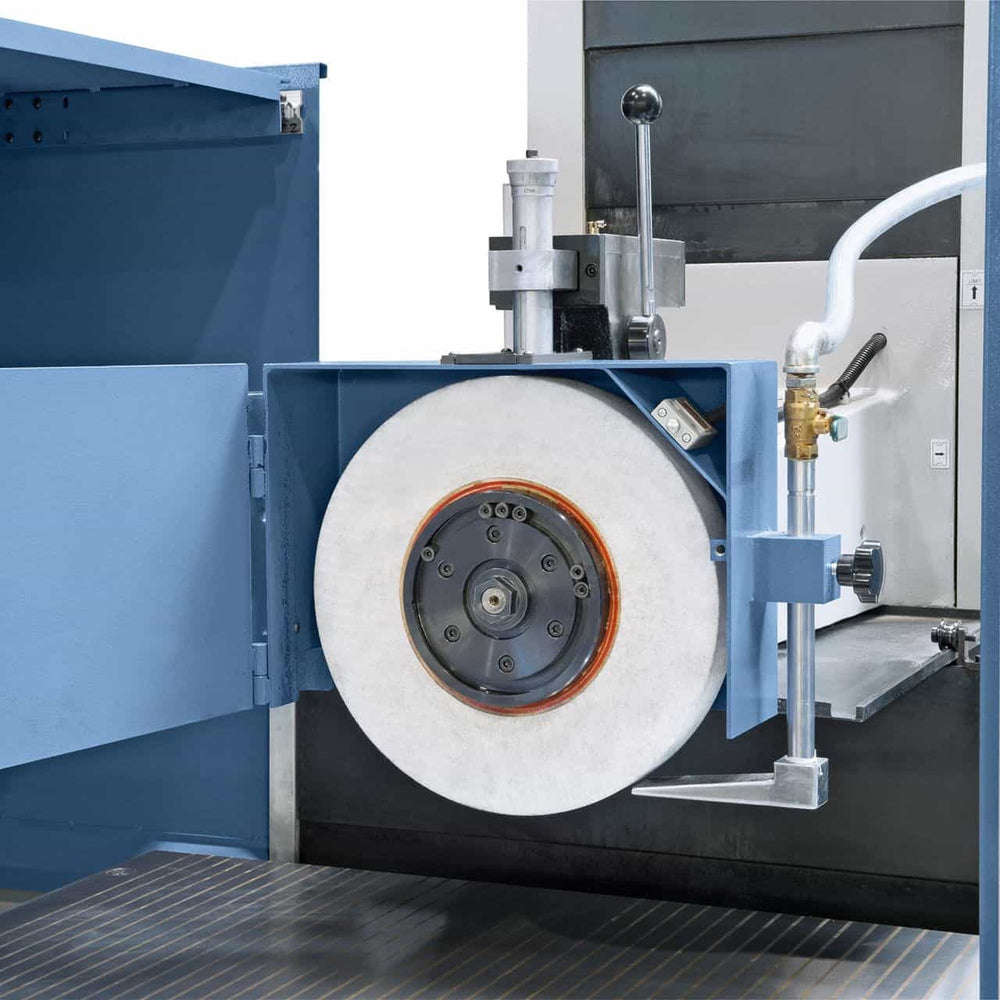

Slijpschijf van Ø 350 mm met voorgespannen lagerspindel
Krachtige motor van 7,5 kW en hydraulische pomp van 5,5 kW
Solide gietijzeren constructie met dikke verstevigingen en een robuuste bodem

---

Technische specificaties Specificaties

Specificatie	Waarde
Merk	Bernardo
Model	BSG 60120 PLC
Werktafel	600 x 1200 mm
T-sleuven (aantal / breedte)	3 / 18 mm
Magneetplaat	600 x 1200 mm
Maximale lengteverplaatsing	1520 mm
Maximale dwarsverplaatsing	660 mm
Maximale afstand slijpschijf/tafel	600 mm
Max. Gewicht van het werkstuk	970 kg
Afmetingen slijpschijf	350 x 50 x 127 mm
Snelheid hydraulische tafel	5 – 25 m/min
Automatische dwarsverplaatsing	0,5 – 30 mm/slag
Snelle dwarsaanvoer	50 – 600 mm/min
Automatische verticale verplaatsing	0,005 – 0,04 mm
Verticale snelle verplaatsing Voeding	0 – 300 mm/min
Spindelmotor	7,5 kW
Spindelsnelheid	1440 tpm
Hydraulische pompmotor	5,5 kW
Totaal stroomverbruik	18 kW
Afmetingen machine (B x D x H)	4800 x 2750 x 2420 mm
Gewicht	6500 kg

---

Standaarduitrusting

ES-12 H 2-assige digitale uitlezing
Siemens SMART-paneel met touchscreen
Elektronisch handwiel
Slijpschijf en flens
Werklamp
Magneetplaat 600 x 1200 mm
Balanceerstandaard en balanceerspindel
Beschermkappen
Parallelle slijpmachine
Demagnetiseerinrichting

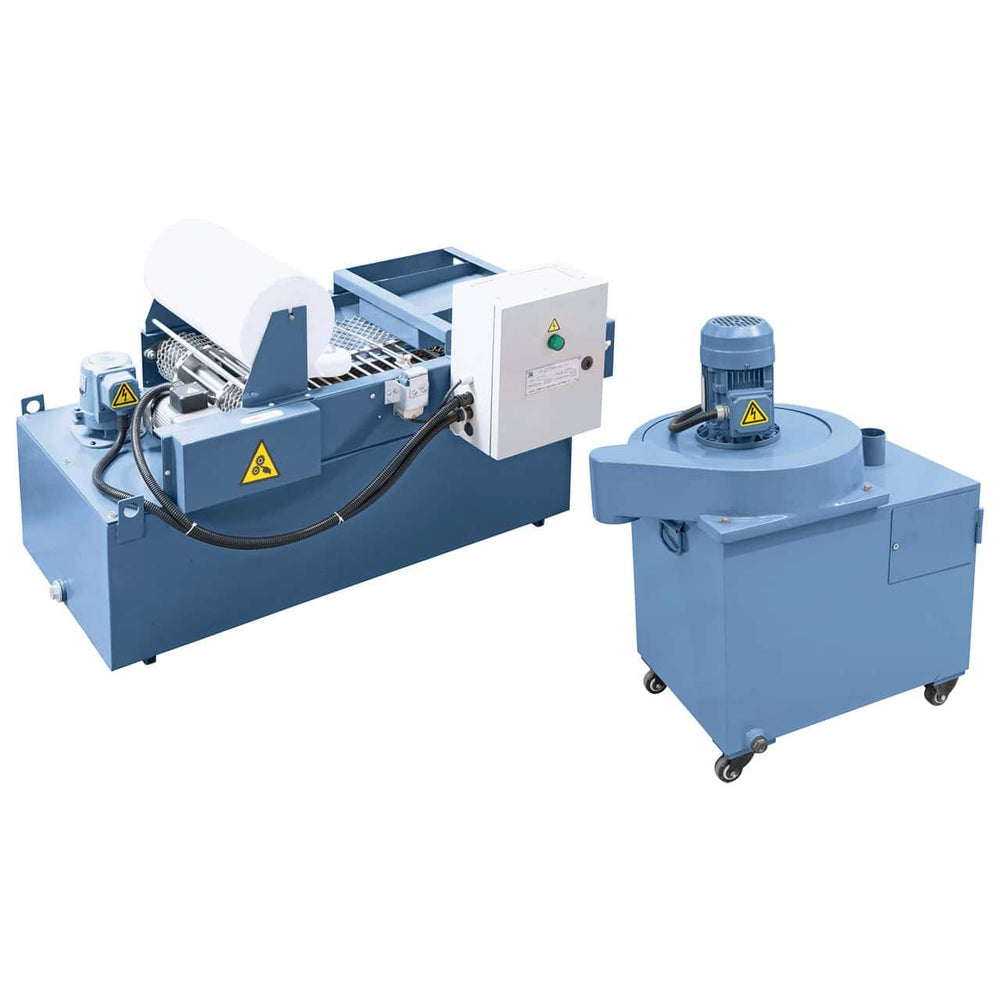

Koelsysteem
Africhtingsdiamant
Machinevoeten

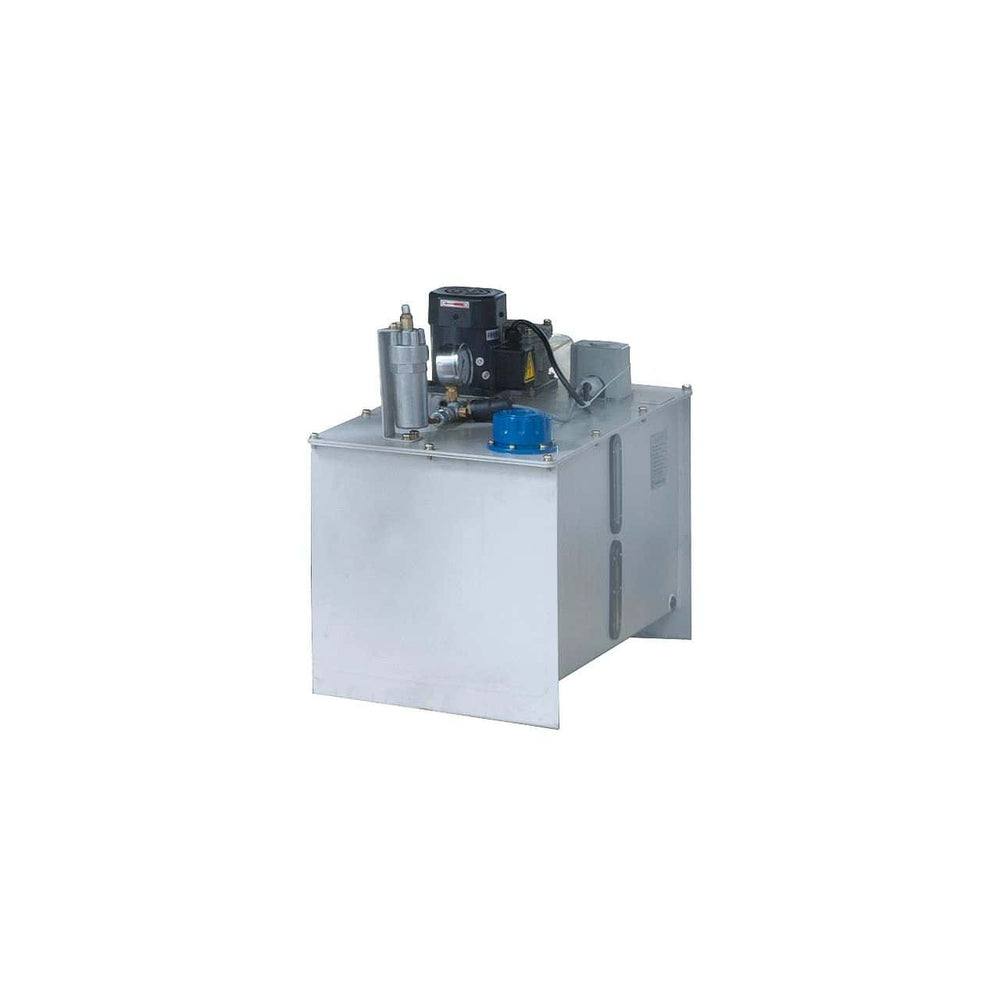

Centrale smering
Hydraulische oliekoeler
Servicegereedschap

Logistiek

Verzending naar Bernardo: 5-9 werkdagen (7 dagen naar het zuiden). Originele reserveonderdelen beschikbaar met verzending binnen 3-5 werkdagen. Klantenservice in het Italiaans is beschikbaar.

Veelgestelde vragen

Welke slijpnauwkeurigheid kan worden bereikt met de Bernardo BSG 6 vlakslijpmachine?

Onder optimale omstandigheden bereiken Bernardo vlakslijpmachines maattoleranties van IT5–IT6 en een ruwheid van Ra 0,4–0,8 µm. De werkelijke nauwkeurigheid is afhankelijk van de conditie van de slijpschijf (periodiek africhten), het werkstukmateriaal, de koelvloeistof en de ervaring van de operator.

Wat betekent de aanduiding "PLC" bij het model Bernardo BSG 6 vlakslijpmachine?

De aanduiding PLC geeft aan dat de slijpmachine is uitgerust met een programmeerbaar PLC-besturingssysteem. Hiermee kunt u automatische slijpcycli instellen (aantal doorgangen, diepte per doorgang, aanvoersnelheid) zonder handmatige tussenkomst tijdens de cyclus. Vergeleken met de handmatige versie verkort het de cyclustijden en levert het consistentere resultaten op bij batches van identieke onderdelen.

Welke slijpschijf moet ik gebruiken voor staal, gietijzer en aluminium?

Staal: A46K–A60K korund (Al₂O₃) slijpschijf. Gietijzer: C46K–C60K siliciumcarbide (SiC) slijpschijf. Aluminium: C46J–C60J siliciumcarbide slijpschijf met voldoende smering. Meng geen verschillende materialen op dezelfde slijpschijf – metaalresten zullen het geslepen oppervlak vervuilen.

Heeft de Bernardo BSG 6 vlakslijpmachine een geïntegreerd koelsysteem nodig?

De BSG en FSM vlakslijpmachines zijn uitgerust met een geïntegreerd koelsysteem – essentieel voor precisieslijpen van gehard staal om oppervlakteverbranding te voorkomen die de materiaalstructuur aantast. Gebruik altijd de juiste koelvloeistof voor het te bewerken materiaal.

Zijn reserveonderdelen en slijpschijven beschikbaar?

Originele reserveonderdelen zijn beschikbaar en worden binnen 3-5 werkdagen verzonden. Klantenservice in het Italiaans is beschikbaar.
