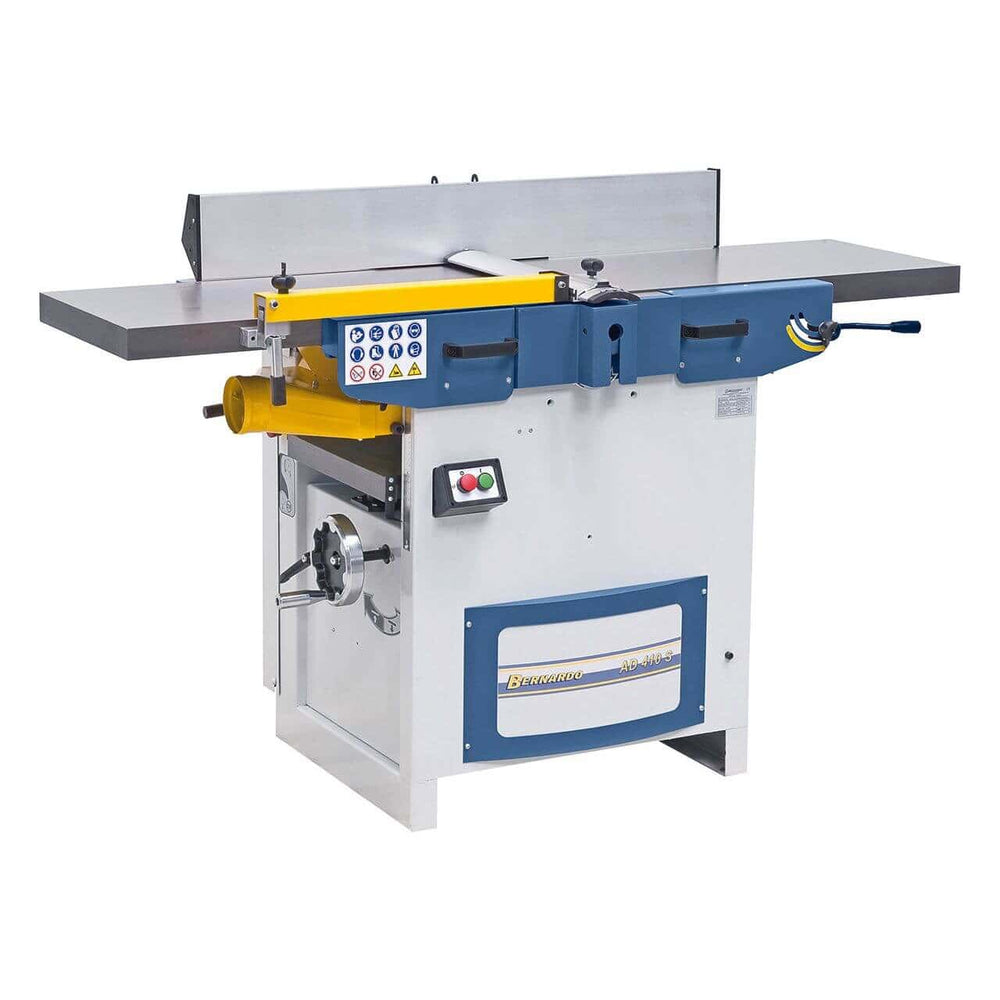

De Bernardo AD 410 S – 400V vlakbank en vandiktebank biedt een schaafbreedte van 410 mm, een vlaktafel van 1685 mm, een spiraalspindel met een diameter van 95 mm en 72 TCT-inzetstukken bij 4300 tpm, een maximale vandiktehoogte van 220 mm, een voedingssnelheid van 6 m/min en een 3,0 kW driefase 400V-motor. Geluidsreductie tot 50% en een levensduur van de snijkant tot 20 keer langer dan bij HSS-messen. Gemaakt in Oostenrijk, gedistribueerd in Italië door Krollit als officiële Bernardo-distributeur sinds 2007.
-
Schaafbreedte (oppervlak): 410 mm
-

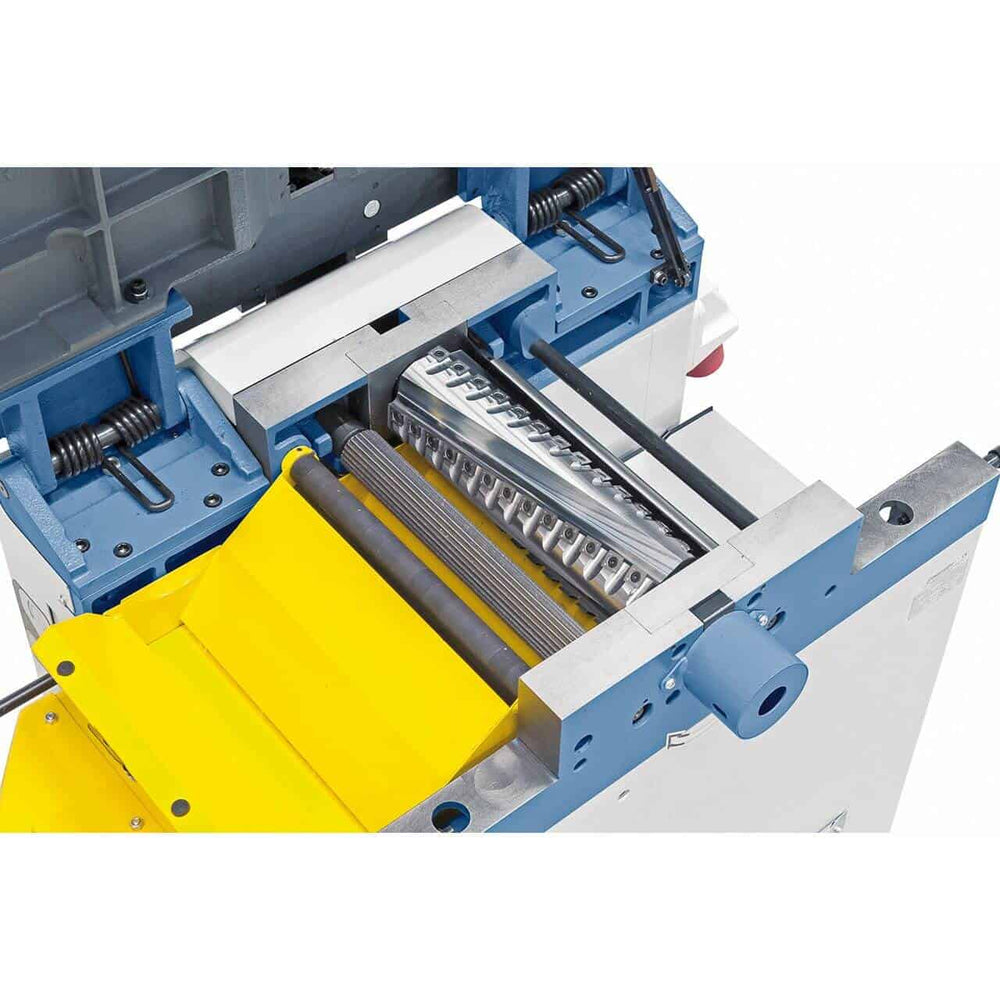

As: Ø 95 mm spiraal – 72 TCT-inzetstukken – 4300 tpm
-
Doorgangshoogte van de schaafmachine: 4 – 220 mm
-
Aanvoersnelheid van de schaafmachine: 6 m/min
-
Motor: 3,0 kW S1 / 4,2 kW S6 – 400V driefase
-
Geluidsreductie: ca. 50% t.o.v. HSS-messen
-
Gewicht: 340 kg
Wie gebruikt de AD 410 S en waarvoor
De Bernardo AD 410 S is de 410 mm combinatieschaafmachine met een TCT-spiraalas: de keuze voor houtbewerkers die professioneel met brede werkstukken werken en machineuitval door slijpen willen minimaliseren. De 72 wisselplaatjes op de as met een diameter van 95 mm, de hoogste dichtheid in het AD-assortiment, bieden een superieure oppervlaktekwaliteit op elke houtsoort in vergelijking met de HSS-versie, met een geluidsniveau dat circa 10-15 dB lager ligt. In klantwerkplaatsen wordt de Krollit voornamelijk gebruikt door raam- en deurenfabrikanten en meubelmakers die in ploegendiensten brede deuren, panelen en balken bewerken, waar de tijd die nodig is voor het onderhoud van de snijkant een reële kostenpost is voor de productiviteit.
72 wisselplaatjes versus 52 wisselplaatjes: de AD 410 S versus de AD 310 S
Het verschil zit niet alleen in de breedte (410 versus 310 mm), maar ook in de dichtheid van de wisselplaatjes op de spindel: de AD 410 S heeft 72 TCT-wisselplaatjes, tegenover 52 voor de AD 310 S. Meer wisselplaatjes over een grotere breedte zorgen voor een gelijkmatigere verdeling van de snijbelasting, met minder spanning op elk afzonderlijk wisselplaatje en een consistente oppervlaktekwaliteit, zelfs bij grote werkstukken. De keuze tussen de AD 310 S en de AD 410 S hangt uitsluitend af van de maximale breedte van de te bewerken werkstukken.
Logistiek en ondersteuning van Krollit
Bernardo levert binnen 5-9 werkdagen (7 dagen in het zuiden). Originele Bernardo-onderdelen zijn uit voorraad leverbaar met een levertijd van 3-5 werkdagen. Klantenservice in het Italiaans is beschikbaar.
Voor wie is de Bernardo AD 410 S – 400V geschikt?
| Profiel |
Compatibiliteit |
Motief |
| Gepassioneerde hobbyist |
Niet vermeld |
Zware professionele machine (340 kg, driefase). Te duur en te groot voor incidenteel gebruik.
|
| Kleine houtbewerkingswerkplaats / ambachtsman (1-5 medewerkers)
| Aanbevolen
| Voor wie werkt met werkstukken tot 410 mm breed en routineonderhoud van de snijkant wil vermijden. De TCT is met name voordelig bij deuren en panelen waar een goede oppervlaktekwaliteit cruciaal is.
|
| Continue / Industriële productie
| Geschikt |
Voor intensieve productie op grote breedtes is de TCT de juiste keuze. Voor extreme cycli van meer dan 8 uur per dag op hardhout kunt u ook de FS 410 PS met een krachtigere motor overwegen.
|
Niet geschikt voor: Werkplaatsen zonder een 400V driefasensysteem; werkstukken met een breedte van minder dan 310 mm (overmaat); ruimtes met een doorgang smaller dan 1,3 m.

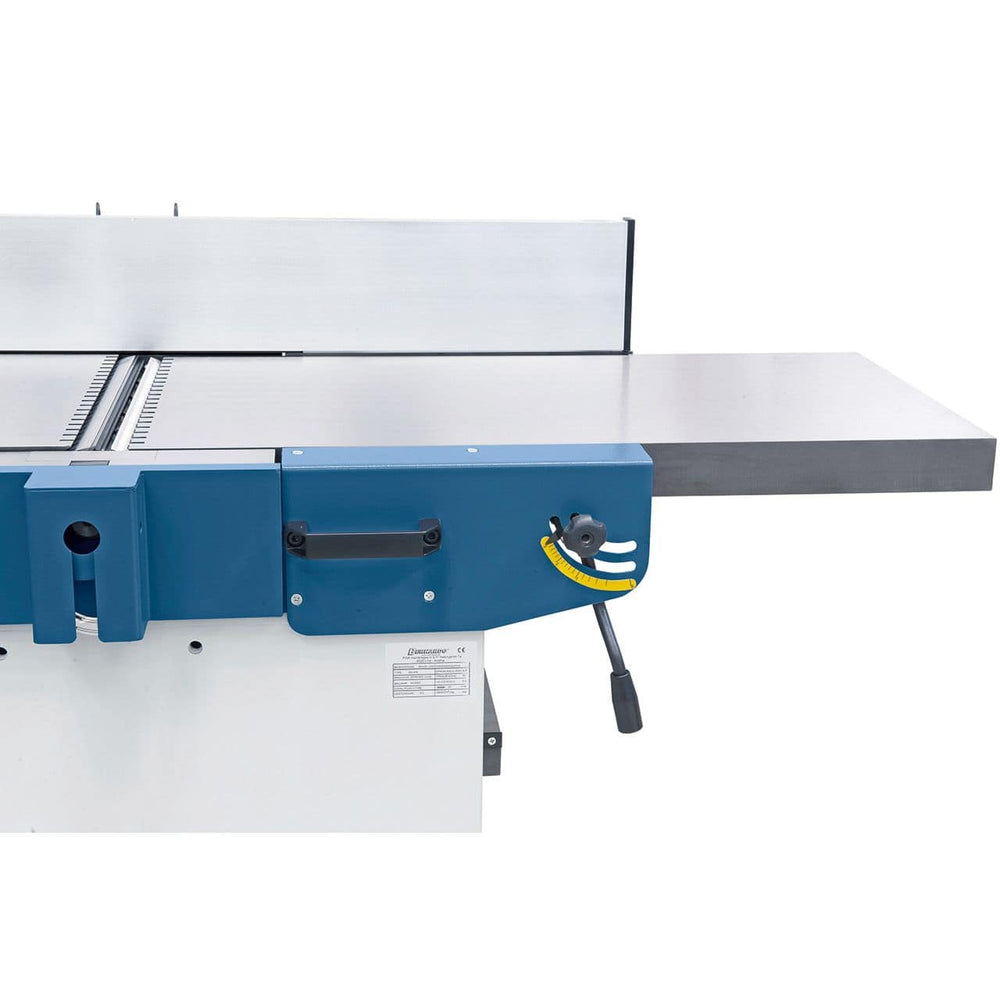

Vlakbank
| Specificaties |
Waarde |
| Schaafbreedte |
410 mm |
| Tafellengte |
1.685 mm |
| Tafelhoogte |
920 mm |
| Adem van de as |
Ø 95 mm |
| Inzetstukken TCT |
72 omkeerbare stuks (4 snijvlakken) randen/invoegen) |
| Spindelsnelheid |
4.300 tpm |

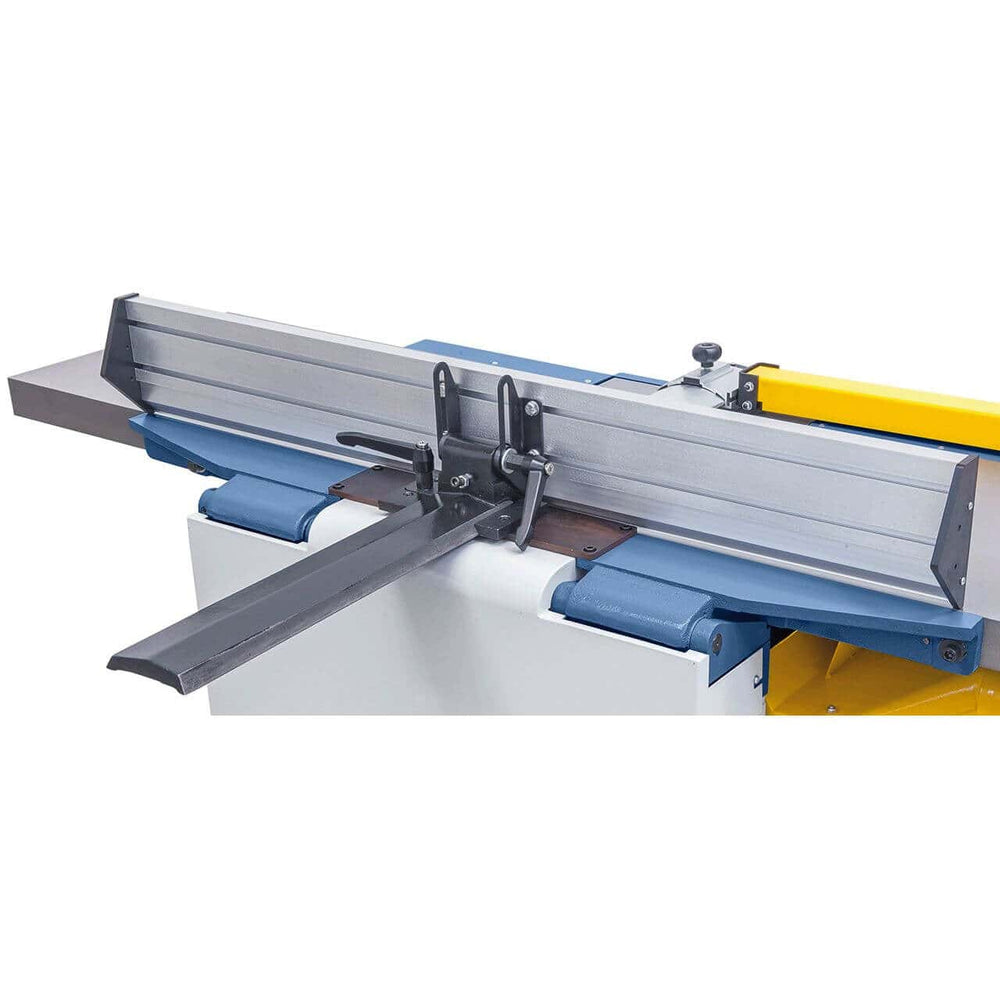

| Uitlijngeleider |
1.110 × 150 mm |
| Kantelhoek geleider |
90° – 45° |
| Max. Afnamesnelheid |
3 mm |

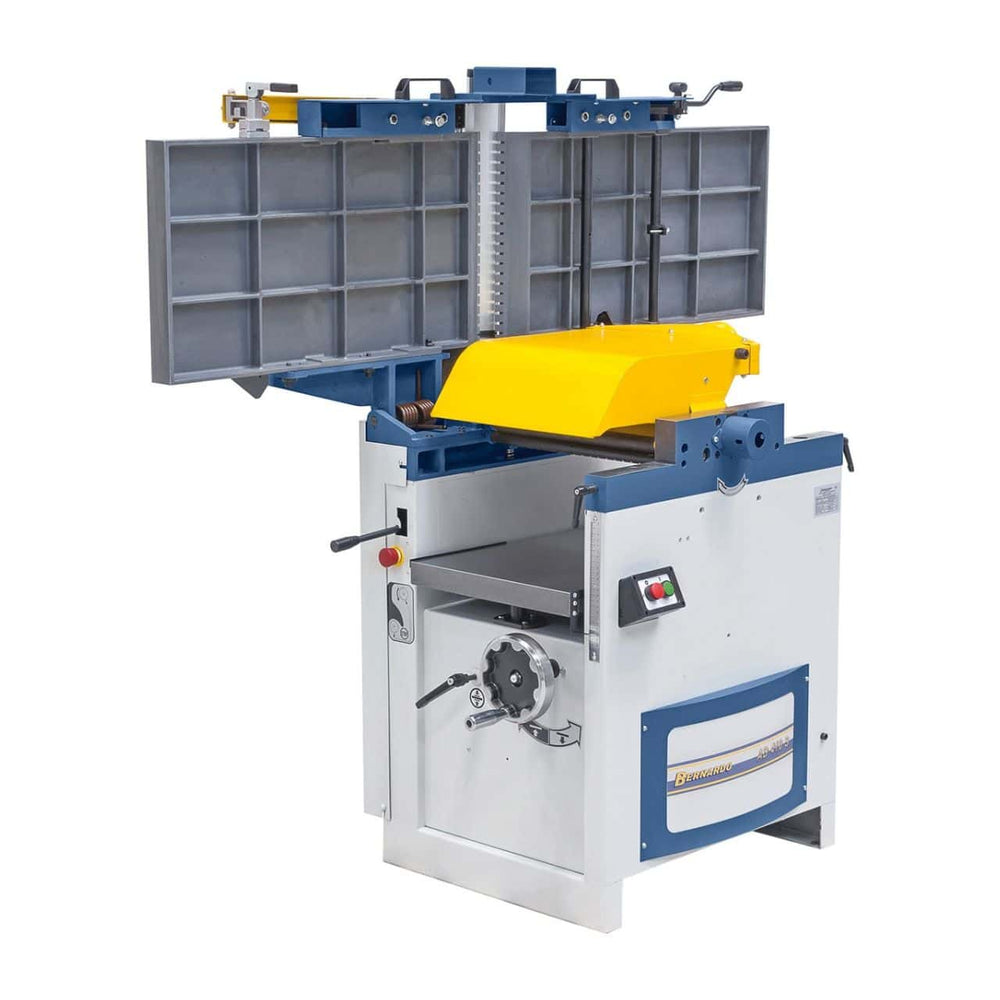

Vlakbank
| Specificatie |
Waarde |
| Werkbreedte |
410 mm |

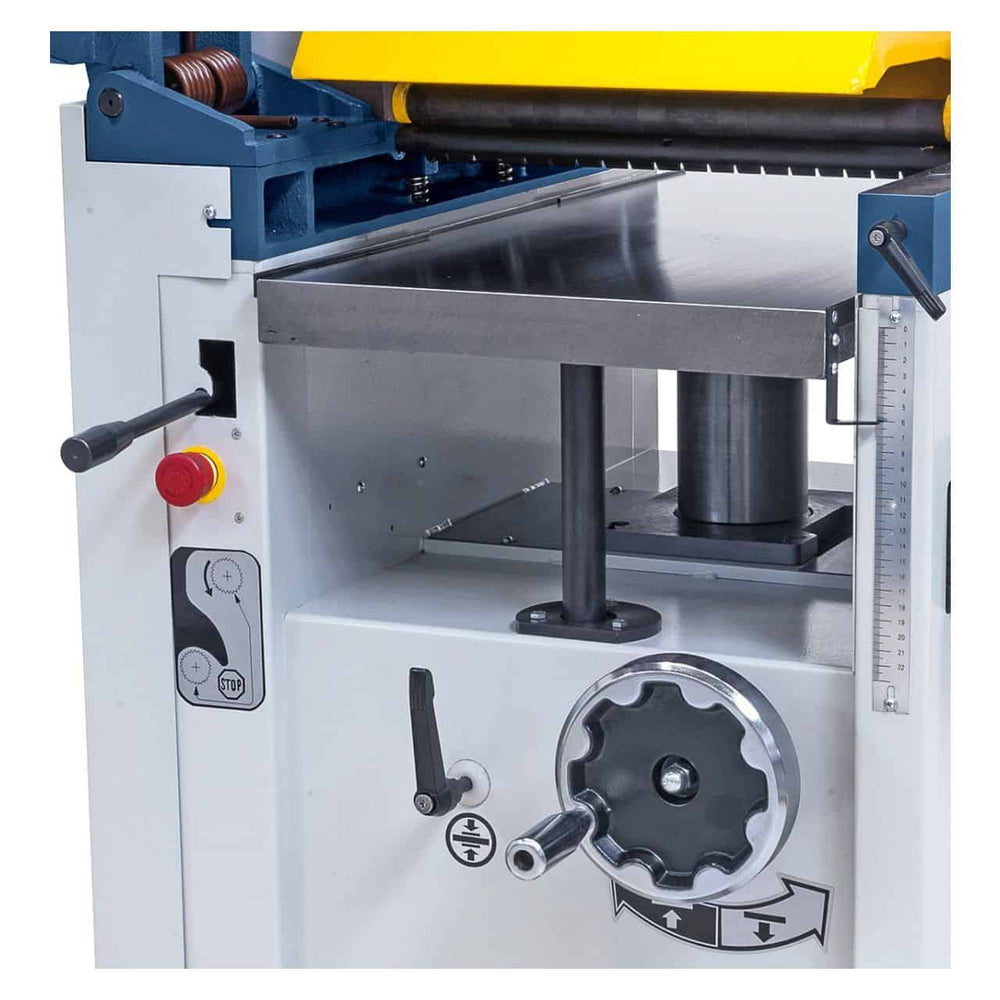

| Doorvoerhoogte (min-max) |
4 – 220 mm |
| Tabellengte van de vlakbank |
750 mm |
| Maximale afnamesnelheid |
5 mm |
| Toevoer snelheid |
6 m/min |
Motor en voeding
| Specificaties |
Waarde |
| Motorvermogen S1 (100%) |
3,0 kW (4,0 pk) |
| Motorvermogen S6 (40%) |
4,2 kW (5,7 pk) |
| Voeding |
400V – driefase |

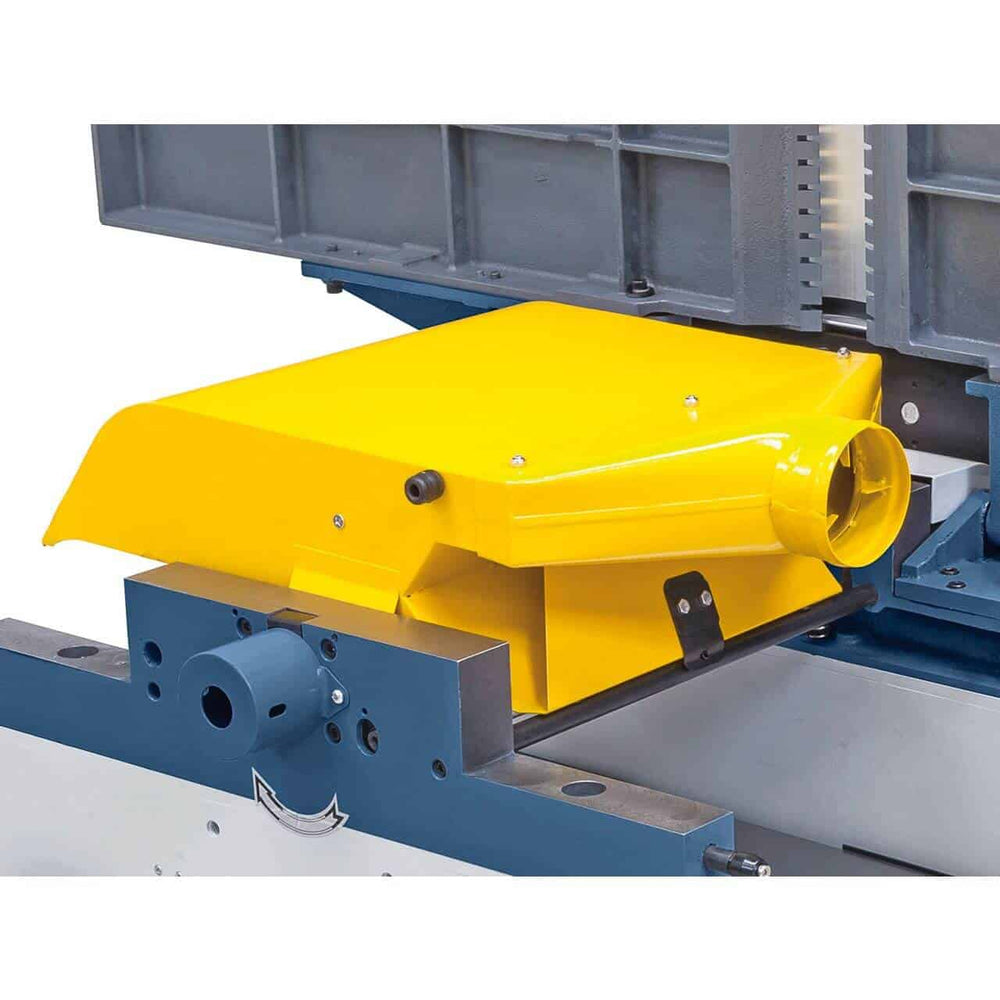

| Zuigaansluiting |
Ø 100 mm |
Afmetingen en gewicht
| Specificeren |
Waarde |
| Afmetingen machine (L × B × H) |
1.685 × 1.045 × 1.100 mm |
| Nettogewicht |
340 kg |
Conformiteit e Veiligheid
| Specificatie |
Waarde |
| Markering |
CE |
| Richtlijn |
Machines 2006/42/EC |
| Veiligheidsvoorzieningen |
Aan/uit-schakelaar met onderspanningsbeveiliging, snijblokbeveiliging, herstartvergrendeling |
Standaarduitrusting
- Spiraalas met 72 gemonteerde TCT-inzetstukken
- 5 reserve TCT-inzetstukken
- Duw-trek-veiligheidsinrichting
- Afstelling mal
Veelgestelde vragen
Wat is het verschil tussen de AD 410 en de AD 410 S?
De AD 410 heeft 4 HSS-messen op een spindel met een diameter van 95 mm. De AD 410 S heeft 72 TCT-inzetstukken op dezelfde spindel. Structuur, motor, afmetingen en gewicht zijn identiek. Het voordeel van de TCT: circa 50% minder geluid, 10-20 keer langere levensduur van de snijkant en onderhoud door het inzetstuk te draaien zonder demontage. De AD 410 S is duurder; hij verdient zichzelf terug in 12-18 maanden bij professioneel gebruik gedurende een volledige werkdag.
Zijn 72 TCT-inzetstukken moeilijk te hanteren?
Nee. Net als bij alle Bernardo spiraalassen wordt het onderhoud per as uitgevoerd, niet op alle 72 tegelijk. In de praktijk worden 2 tot 5 assen tegelijk onderhouden, namelijk die op de meest belaste plekken of met de meest versleten snijkanten. Voor de handeling is een inbussleutel nodig en het duurt ongeveer 2 minuten per as. Het grote aantal assen verbetert de snijkwaliteit, niet de onderhoudslast.
Is de AD 410 S geschikt voor werkstukken met knoesten?
Ja. De TCT-spiraalas verwerkt hout met onregelmatige knoesten beter dan HSS-messen: de spiraalvormige snijhoek vermindert de mechanische schok voor de as bij het passeren van een knoest, waardoor de levensduur van de snijkant wordt verlengd. Bij eiken- of kastanjehout met veel knoesten produceert de AD 410 S een gladder oppervlak dan de HSS-versie en zijn er minder nabewerkingen nodig.
Hoe vaak moeten wisselplaatjes worden geroteerd bij professioneel gebruik?
Bij professioneel gebruik (6-8 uur per dag) op middelzware houtsoorten is rotatie van de wisselplaatjes elke 6-10 weken vereist. Met 72 wisselplaatjes op de spindel en progressieve rotatie is het onderhoud over meerdere weken verdeeld: er is nooit een moment waarop de machine stil moet staan voor een complete vervanging. TCT-onderdelen zijn verkrijgbaar bij Krollit-magazijnen en worden binnen 3-5 werkdagen verzonden.
Hoeveel ruimte is er nodig in de werkplaats?
De afmetingen van de machine zijn 1685 × 1045 × 1100 mm. Met een werkbreedte van 410 mm is een vrije ruimte van minimaal 2,5-3 m voor en achter de machine nodig voor het hanteren van grotere werkstukken. Met een gewicht van 340 kg is voor de levering een geschikt werkplatform vereist: controleer de toegankelijkheid (minimale deurbreedte 1,3 m, hoogte 1,4 m met de machine op een palletwagen).
