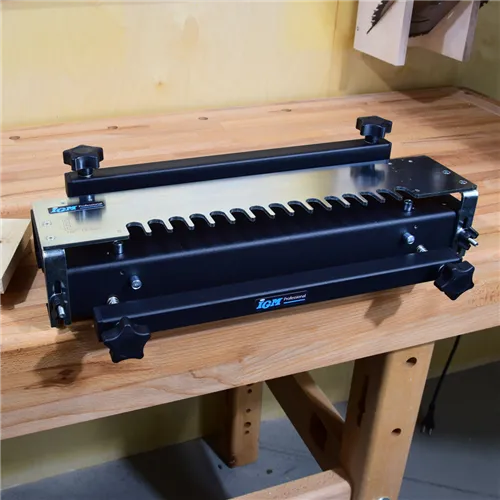

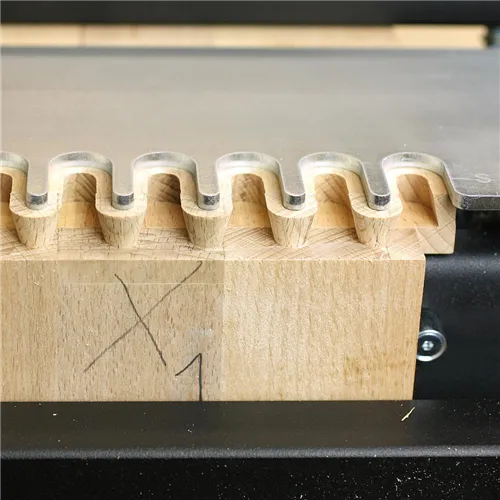

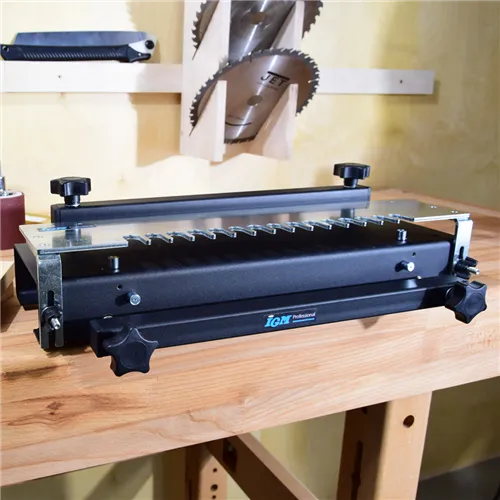

De IGM FD300 is een mal voor halfblinde zwaluwstaartverbindingen met een massief stalen behuizing en een lasergesneden sjabloon van 4 mm gegalvaniseerd plaatstaal, met een werkbreedte van 305 mm. De set bevat het sjabloon voor de halfblinde zwaluwstaartverbinding, de kopieerbus van 15,8 mm en de zwaluwstaartfrees van 12,7 mm met een hoek van 14° en een schacht van 8 mm. Gemaakt in Tsjechië. Gedistribueerd in Italië door Krollit, een officiële IGM-distributeur sinds 2007.
- Werkbreedte: 305 mm
- Compatibele werkstukdikte: 11–25 mm
- Zwaluwstaarthoek: 14°
- Zwaluwstaartmaat: 12,7 mm
- Behuizing: massief staal
- Sjabloon: 4 mm lasergesneden gegalvaniseerd plaatstaal
- Kopieerbus inbegrepen: 15,8 mm x 4 mm, 50 mm basis, 2 schroeven
- Frees inbegrepen: 12,7 x 12,7 mm zwaluwstaart, 14°, 8 mm schacht
- Compatibele freesbasisdiameter: max. 180 mm
- Klembekken: staal, ook geschikt voor grote werkstukken
- Verstelbare aanslagen voor snelle en herhaalbare positionering van het werkstuk
- Speciale schroefgaten voor zijaanslagen
- Optionele accessoires verkrijgbaar: sjablonen voor vingerverbindingen, doorlopende zwaluwstaartverbindingen, kleine overlappende zwaluwstaartverbindingen
- Land van herkomst: Tsjechië
Wie gebruikt de FD300 en waarvoor

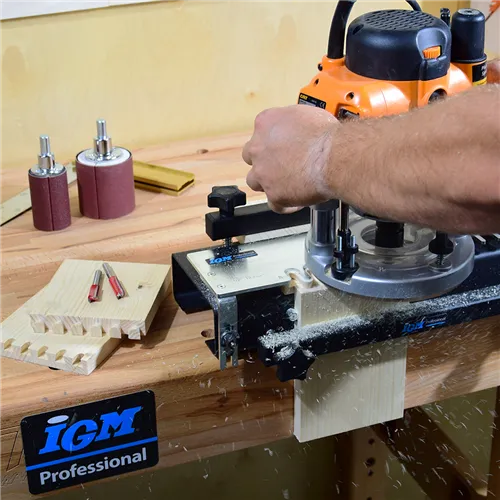

De IGM FD300 mal wordt gebruikt door timmerlieden en houtbewerkers om halfdiepe zwaluwstaartverbindingen te maken in massief houten laden, waarbij de verbinding niet zichtbaar mag zijn vanaf de voorkant. Met de optionele sjablonen produceert dezelfde mal vingerverbindingen voor laden en opbergdozen, en doorlopende zwaluwstaartverbindingen voor meubels, sieradendozen en massief houten opbergdozen waar de verbinding deel uitmaakt van de decoratie. De breedte van 305 mm is geschikt voor standaard keuken- en badkamerkastlades. De stalen klemmen maken het mogelijk om werkstukken tot 25 mm dik vast te klemmen zonder dat ze tijdens het frezen verschuiven.
Voor wie is de FD300 bedoeld?
| Profiel |
Compatibiliteit |
Patroon |
| Houtbewerker die massief houten lades maakt |
Geschikt |
De halfblinde zwaluwstaartverbinding is de standaardverbinding voor lades — de verbinding is niet zichtbaar vanaf de voorkant. |
| Dobbyist met een handfrees. |
Geschikt |
Eenvoudige installatie met instelaanslagen, frees en bus meegeleverd — direct klaar voor gebruik zonder aankopen. Aanvullend |
| Voor gebruikers met een freesmachine met een basisdiameter groter dan 180 mm |
Niet geschikt zonder accessoires |
De compatibele basisdiameter is maximaal 180 mm — voor grotere bases is de universele basis FRB170 (code FRB170, niet inbegrepen) vereist. |
Niet geschikt voor: verbindingen op MDF of spaanplaat — de FD300 mal is ontworpen voor massief hout en multiplex; Op vezelplaat houdt het zwaluwstaartprofiel na verloop van tijd niet stand vanwege de structuur van het materiaal.
Standaarduitrusting
- FD300 mal compleet met stalen behuizing en klembekken
- Sjabloon voor 12,7 mm halfblinde zwaluwstaartverbinding van 4 mm gegalvaniseerd plaatstaal
- Kopieerbus D 15,8 mm x 4 mm met 50 mm basis en 2 bevestigingsschroeven
- Zwaluwstaartfrees 12,7 x 12,7 mm, 14° hoek, 8 mm schacht
- Gebruiksaanwijzing
Technische specificaties
| Werkbreedte |
305 mm |
| Compatibele werkstukdikte |
11–25 mm |
| Zwaluwstaarthoek |
14° |
| Zwaluwstaartmaat |
12,7 mm |
| Behuizing |
Massief staal |
| Vorm |
4 mm gegalvaniseerd plaatstaal, lasergesneden |
| Kopieerbus inbegrepen |
D 15,8 mm x 4 mm, basis 50 mm, 2 schroeven |
| Snijgereedschap inbegrepen |
12,7 x 12,7 mm, 14°, 8 mm schacht |
| Maximale diameter freesbasis |
180 mm |
| Klembekken |
Staal |
| Land van herkomst |
Tsjechië |
| Accessoire voor bases > 180 mm |
Universele basis FRB170 (niet inbegrepen) |
Veelgestelde vragen

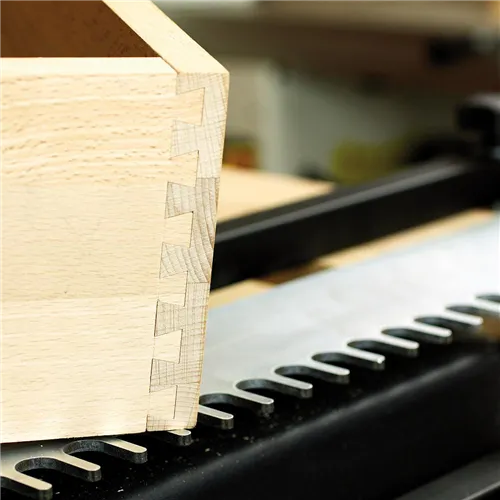

Wat wordt bedoeld met een halfblinde zwaluwstaartverbinding en wanneer wordt deze gebruikt?
Een halfblinde zwaluwstaartverbinding is een verbinding die niet zichtbaar is vanaf de voorkant van het werkstuk. Dit is de standaardverbinding voor massief houten laden: de ladefront verbergt de verbinding volledig, terwijl de binnenkant het zwaluwstaartprofiel laat zien. Het is sterker dan een eenvoudige lamellen- of deuvelverbinding en sneller te maken dan een handgemaakte zwaluwstaartverbinding.
Mijn freesmachine heeft een basis die groter is dan 180 mm — kan ik de FD300 gebruiken?
Ja, maar hiervoor is de transparante universele basis IGM FRB170 nodig (code FRB170, niet inbegrepen in de set). De FRB170 wordt op de freesmachinebasis bevestigd, centreert zichzelf en is geschikt voor de 15,8 mm IGM kopieerbus. Neem contact op met Krollit via +39 0825-1494022 voor de beschikbaarheid van de FRB170.
Welke andere soorten verbindingen kunnen met de FD300 worden gemaakt?

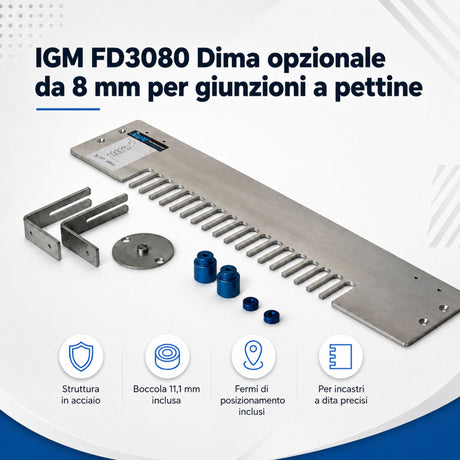

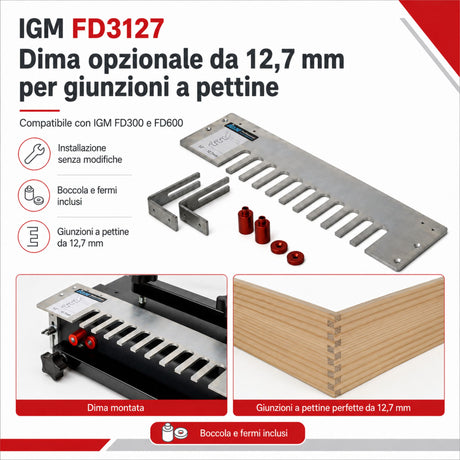

Met de optionele sjablonen kan dezelfde FD300-mal vingerverbindingen, kleine overlappende zwaluwstaartverbindingen en doorlopende zwaluwstaartverbindingen produceren. De sjablonen worden apart aangeschaft en worden op hetzelfde stalen frame als de mal gemonteerd. Neem contact op met Krollit voor informatie over de beschikbaarheid van optionele sjablonen die compatibel zijn met de FD300.
Kan de meegeleverde frees worden geslepen?
De 12,7 mm zwaluwstaartfrees die in de set is inbegrepen, is gemaakt van massief hardmetaal (HW). Deze kan worden geslepen in een gespecialiseerd centrum, maar de 14°-geometrie vereist speciale apparatuur. Om de meegeleverde frees te vervangen door een nieuwe, is het referentienummer: 12,7 x 12,7 mm zwaluwstaartfrees, 14° hoek, 8 mm schacht.
Wat is de minimale en maximale werkstukdikte die de FD300 kan verwerken?
De FD300-mal is geschikt voor werkstukken met een dikte van 11 tot 25 mm. Bij een dikte van minder dan 11 mm wordt het werkstuk niet goed vastgeklemd. Bij een dikte van meer dan 25 mm is de snijhoogte van de meegeleverde frees (12,7 mm) niet voldoende voor een proportionele verbinding. Overweeg in dat geval frezen met een grotere snijhoogte.
Is de mal compatibel met alle handfreesmachines?
De FD300 is compatibel met handfreesmachines met een basisdiameter tot 180 mm. Voor freesmachines met een grotere basis is de FRB170 universele basis vereist. Sommige routers ondersteunen de 15,8 mm IGM-bus niet direct: in deze gevallen lost de FRB170 het pasprobleem op zonder permanente aanpassingen aan de machine.
